Ako sa vyhnúť chybám pri rekonštrukcii striech

Transkript

1 Ako sa vyhnúť chybám pri rekonštrukcii striech Ing. Šmehyl Rastislav, PhD.

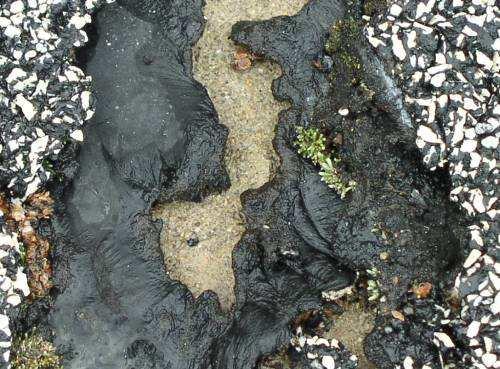

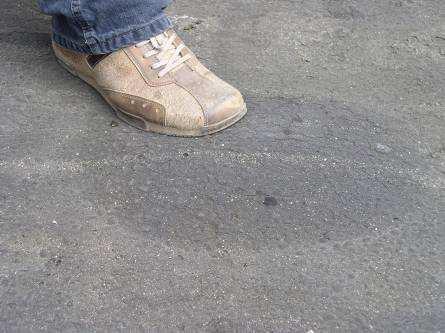

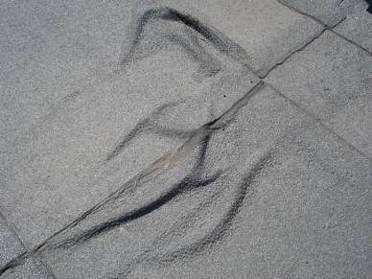

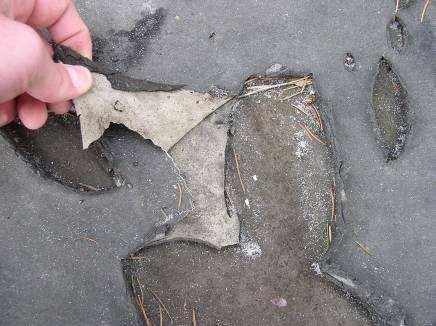

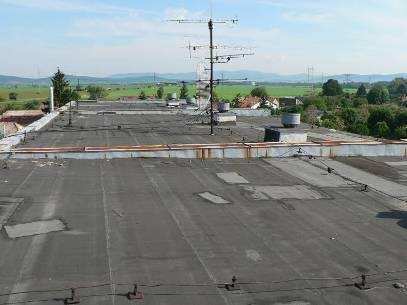

2 PRÍKLADY PORÚCH Aj takto môže vyzerať povlaková krytina na vašej streche. Strata funkčnosti materiálu z oxidovaných asfaltovaných pásov.

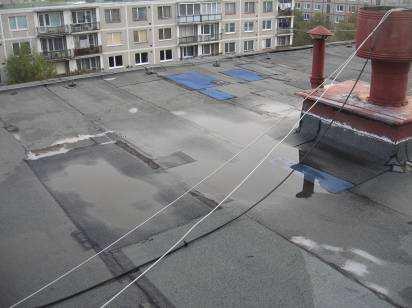

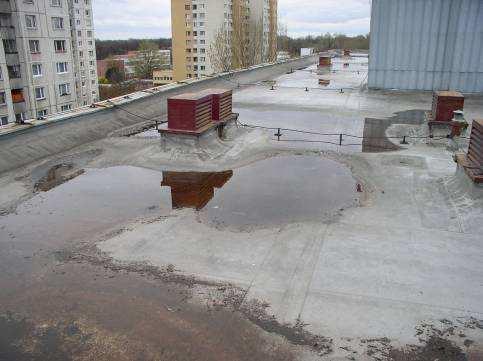

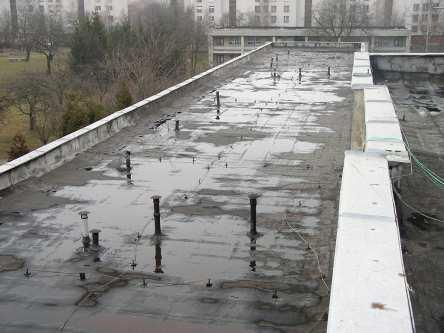

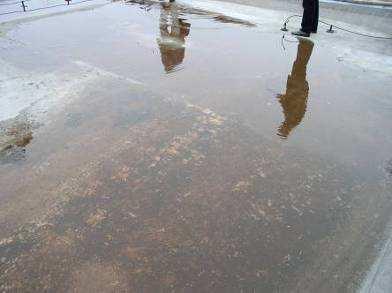

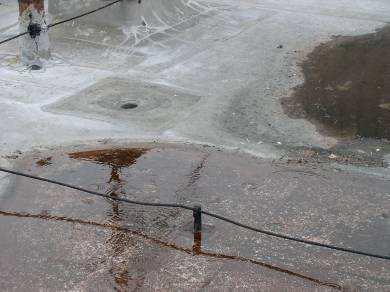

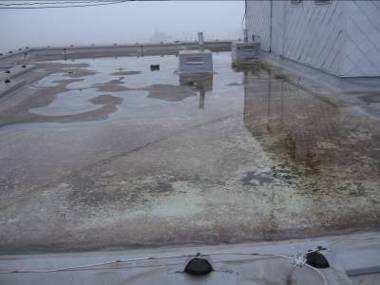

3 PRÍKLADY PORÚCH nekvalitné prespádovanie vpusť v najvyššej časti strechy nerovnomerné zaťaženie vodou

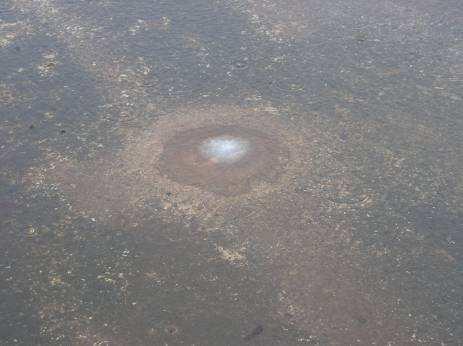

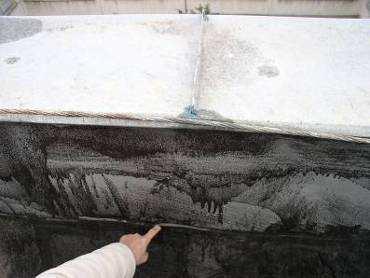

4 PRÍKLADY PORÚCH vznik puchierov pôsobenie vlhkosti v strešnom plášti strata funkčnosti a vodotesnosti materiálu s nosnou vložkou z hliníkovej fólie

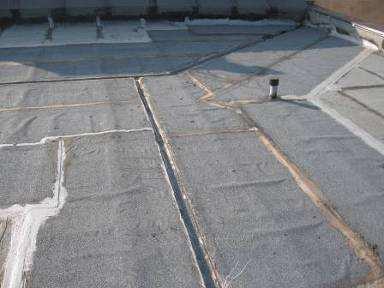

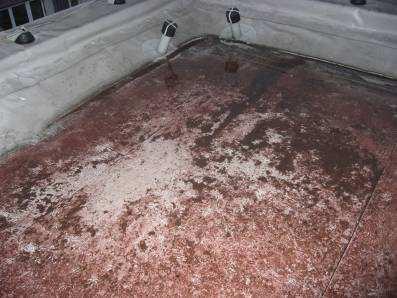

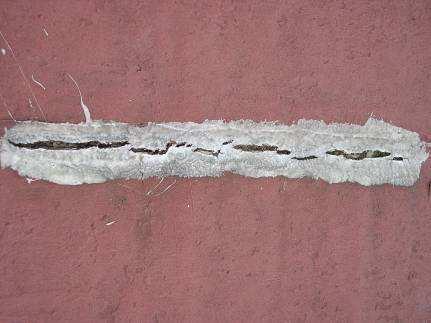

5 PRÍKLADY PORÚCH dodatočné rekonštrukcie plochých striech formou náterov v mnohých prípadoch po roku absolútne zdegradované pretmelenie alebo premostenie trhlín formou náterov

6 PRÍKLADY PORÚCH

7 PRÍKLADY PORÚCH

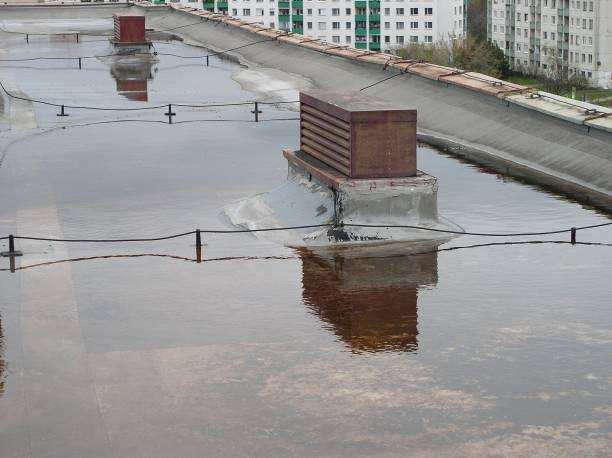

8 JE TO MOŽNÉ? obnova riešená pridaním ďalšej povlakovej vrstvy krytiny bez riešenia prespádovania povrchu krytiny

9 JE TO MOŽNÉ?

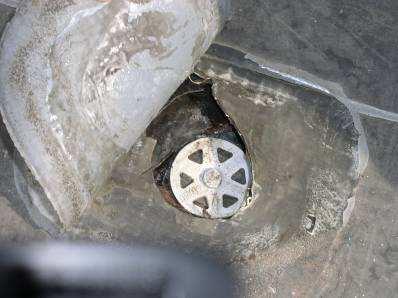

10 JE TO MOŽNÉ? Použitie nevhodných kotiev fasádna kotva nemá na streche čo robiť.

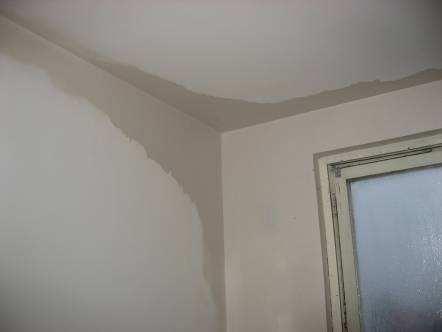

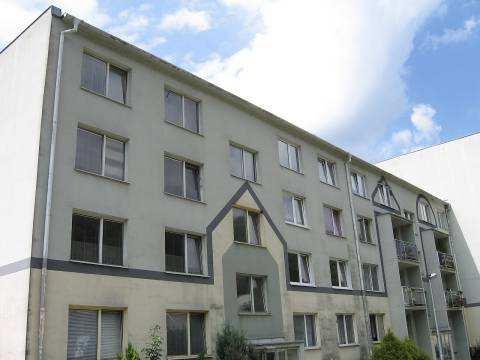

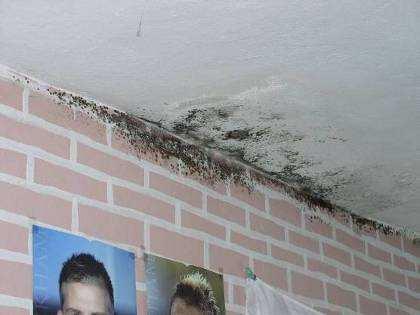

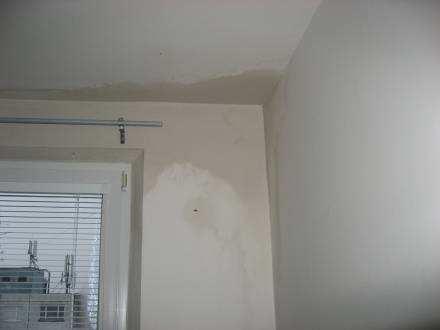

11 NÁSLEDKY PORÚCH V INTERIÉROCH ROCH - vznik plesní - zatekanie do vnútorných priestorov - v ojedinelých prípadoch, napr. absolútne neobývateľné priestory

12 DIAGNOSTIKA PORÚCH - jeden z určujúcich faktorov rekonštrukcie plochej strechy. Absencia projektu a neznalosť určenia presnej skladby strechy, príp. projekt nesúhlasí s reálnym stavom. Podľa závažnosti poruchy - zhotovenie sondy do strešného plášťa a získanie konkrétneho zloženia vrstiev. Následná analýza a vyhodnotenie = vlhkostný stav strechy. NÁVRH VHODNÉHO RIEŠENIA REKONŠTRUKCIE

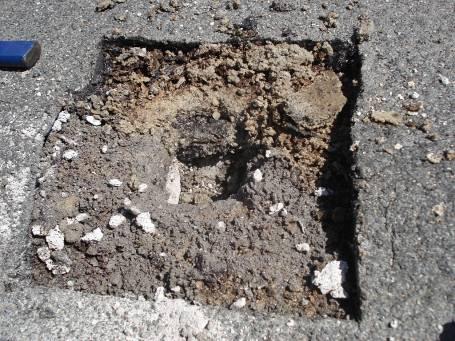

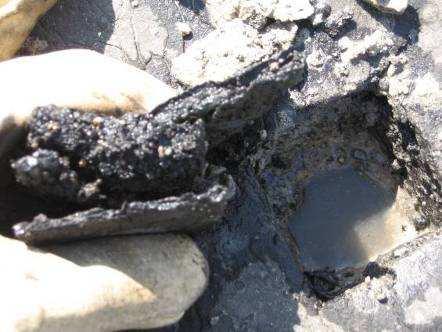

13 Zhotovenie sondy do strešného pláš ášťa

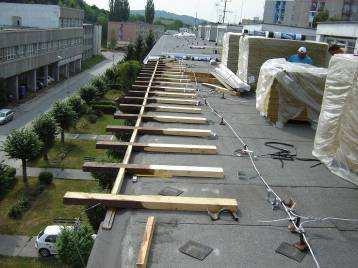

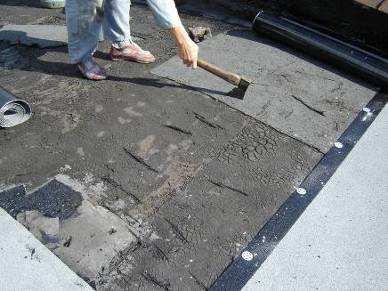

14 Návrh riešenia enia rekonštrukcie 1. Na základe vyhodnotenia stavu existujúcej plochej strechy je možné riešiť rekonštrukciu strešného plášťa: - úprava a pridanie nových prídavných vrstiev na existujúci strešný plášť, - odstránením existujúceho strešného plášťa až po nosnú strešnú konštrukciu. Po otvorení strešného plášťa

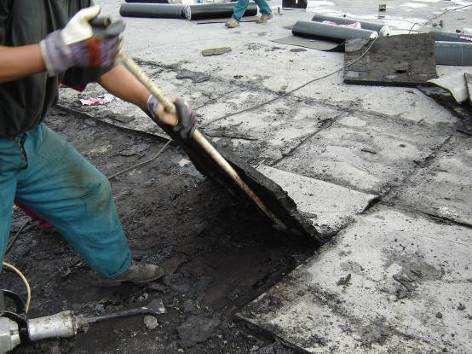

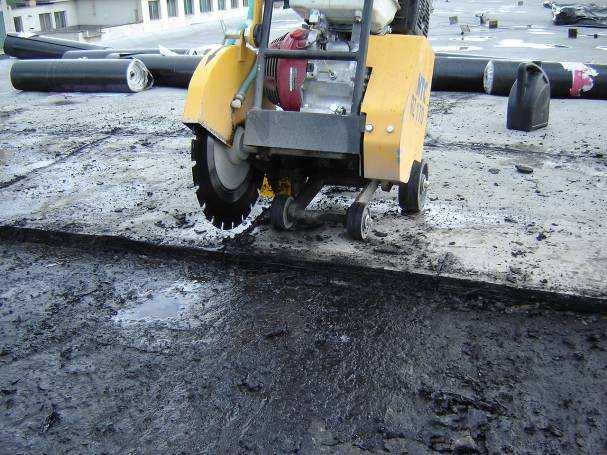

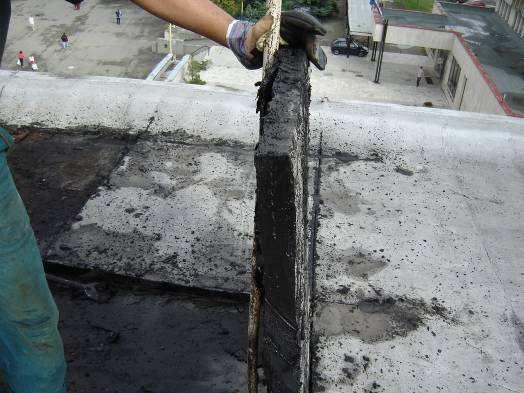

15 Natavovanie nových vrstiev nemusí vždy priniesť pozitívny výsledok. Po spomínanej diagnostike môže dôjsť i k úplnému odstráneniu povlakovej krytiny!

16 Úplné odstránenie strešného plášťa - drahšie riešenie, avšak niekedy jediné možné. Pozor na únosnosť nosných konštrukcií, natavovanie nových vrstiev nemusí dopadnúť dobre!

17 Vývoj požiadaviek na súčiniteľ prechodu tepla U (W/m2.K) strešného plášťa v SR 1 0,9 0,8 0,7 0,6 0,5 0,4 0,3 0,2 Súčiniteľ prechodu tepla U (W/(m2.K)) 0, Rok

18 Podiel plochy strechy (%) 42,00 40,00 38,00 36,00 34,00 32,00 30,00 28,00 26,00 24,00 22,00 20,00 18,00 16,00 14,00 12,00 10,00 8,00 6,00 Graf zobrazuje podiel plochy strechy na ploche teplo-výmenného obalu bytového domu (20 m). Je nutné zatepliť aj strechu, nielen fasádu! Dĺžka (m) Výška - 4 podlažia Výška - 6 podlaží Výška - 10 podlaží Výška - 15 podlaží

19 Pridanie tepelnej izolácie často vyrieši aj problém prespádovania plochy strechy.

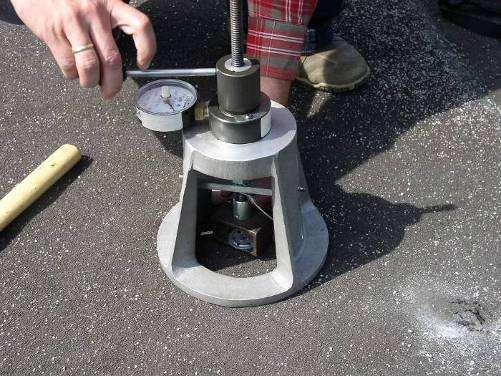

20 3. Druh podkladu a jeho únosnosť ODTRHOVÁ SKÚŠKA určí spôsob rekonštrukcie strechy: mechanické kotvenie nového strešného plášťa, iný spôsob.

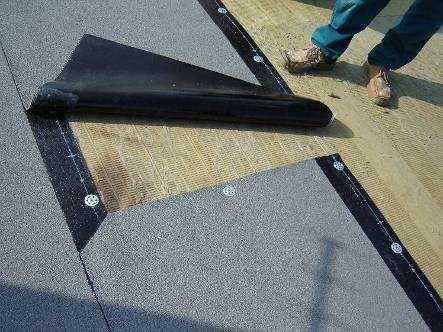

21 SPÔSOB SOB REKONŠTRUKCIE Podľa faktorov sa pristúpi k návrhu rekonštrukcie. Rekonštrukcia bez zateplenia (len z hydroizolačného hľadiska) Rekonštrukcia so zateplením

22 SPÔSOB SOB REKONŠTRUKCIE Rekonštrukcia bez zateplenia (len z hydroizolačného hľadiska): mechanicky kotvená povlaková krytina, plnoplošne natavená povlaková krytina: cez mikroventilačnú vrstvu, asfaltovaný pás s mikroventiláciou na spodnom povrchu.

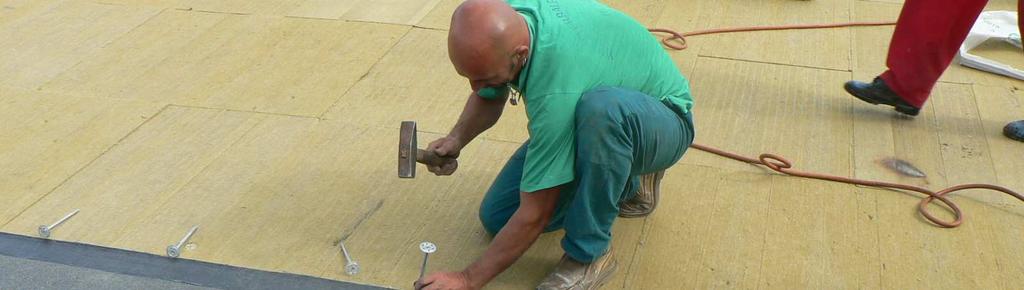

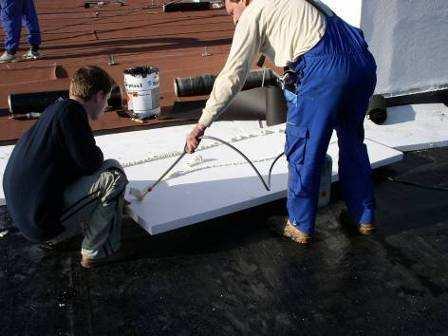

23 SPÔSOB SOB REKONŠTRUKCIE Rekonštrukcia so zateplením: - mechanicky kotvená povlaková krytina cez tepelnú izoláciu, - plnoplošne lepená tepelná izolácia a povlaková krytina k podkladu (pomocou lepidiel).

24 SPÔSOB SOB REKONŠTRUKCIE Ak nie je možné mechanické kotvenie, prichádza lepenie.

25 KRESLENIE NÁVRHOV N REKONŠTRUKCI TRUKCIÍ Žiadajte aj riešenie detailov!!!

26 ČOHO SA VYVAROVAŤ? Oplechovanie - ako predísť problému pri detailoch.

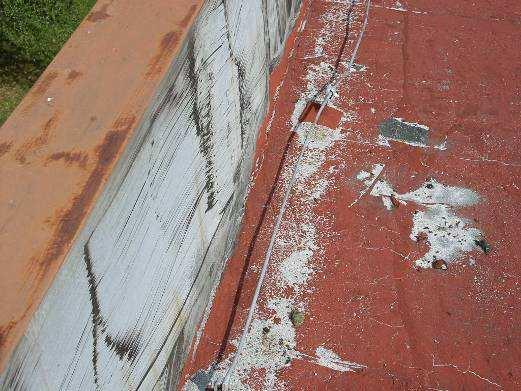

27 Oplechovaná atika (vodorovne, zvislo) nie je hydroizolačným riešením.

28 Zlé riešenie Dobré riešenie

29 Prestup tyčových prvkov cez strešný plášť a jeho hydroizolačné riešenie hydroizolácia musí byť vytiahnutá minimálne 150 mm.

30 Ukončenie hydroizolácie na vysokej stene (napr. výťah) - hydroizolácia musí byť vytiahnutá minimálne 150 mm s dvojstupňovým oplechovaním.

31 Nevhodná aplikácia v prípade asfaltovaných pásov. Priečne spoje nemôžu byť v jednej rovine!

32 Čo je na začiatku lacné, môže byť neskôr veľmi drahé!!! Zle zvolený spôsob rekonštrukcie môže mať fatálne dôsledky.

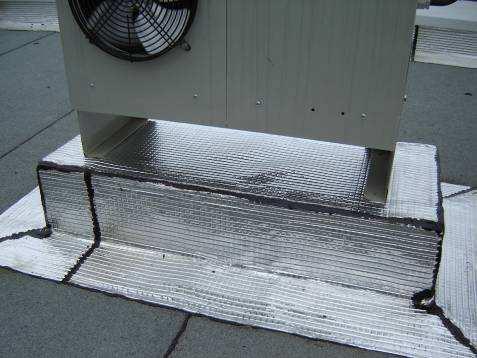

33 Hydroizolácia musí byť realizovaná po celej ploche, aj na miestach ventilačných šácht.

34 Vpusť je taktiež súčasťou strechy nepodceňujme jej obnovu.

35 Nové vpuste nutné riešenie rekonštrukcie Sanačná vpusť

36 UKÁŽKY KY Z REALIZOVANÝCH REKONŠTRUKCI TRUKCIÍ

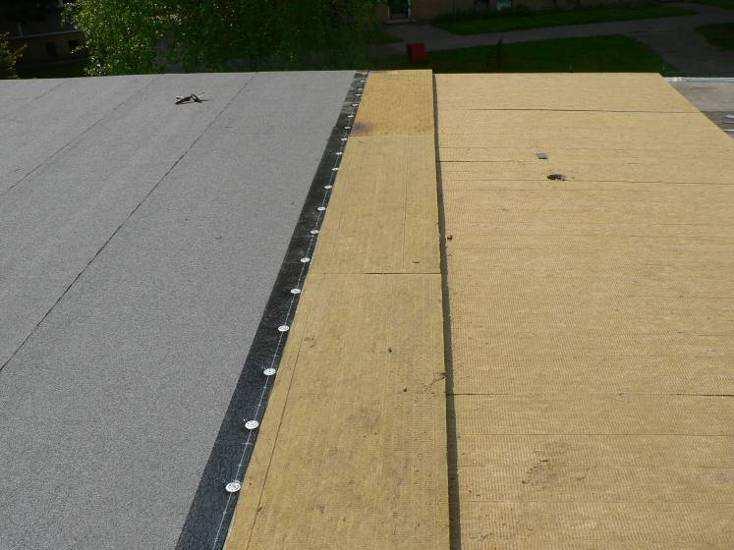

37 Rekonštrukcia so zateplením minerálnou vlnou a jednovrstvovým hydroizolačným systémom

38 Ukladanie tepelnej izolácie v dvoch vrstvách eliminácia tepelných mostov

39 Rekonštrukcia strechy so zateplením a povlakovou krytinou z asfaltovaných pásov

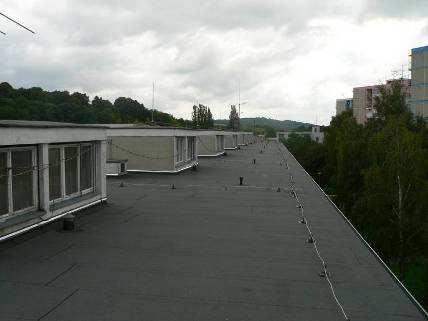

40 Rekonštrukcia so zateplením penovým polystyrénom a dvojvrstvovým hydroizolačným systémom

41 Rekonštrukcia so zateplením minerálnou vlnou a jednovrstvovým hydroizolačným systémom

42 Aj takto vyzerá profesionálne zvládnutá rekonštrukcia. Pri prespádovaní strechy do vonkajších žľabov nie je nutné vytvoriť šikmú strechu, ktorá je finančne náročná.

43 Profesionálne riešenie sa prejaví aj na výzore. Farebnosť povrchu tiež nie je problém.

44 Medzistrešný žľab vyžaduje pozorné riešenie na profesionálnej úrovni, nie je to však neriešiteľný problém.

45 AJ TOTO JE NA SLOVENSKU MOŽNÉ Strechy riešené tepelnoizolačne a hydroizolačne striekanou PUR penou. Na Slovensku je mnoho striech riešených týmto systémom. Rekonštrukciu je nutné riešiť komplexne, nielen pridaním hydroizolácie bez prípravy podkladu.

46 PUR pena nemá rovný povrch, je potrebné ju brúsiť.

47 Vo vrstvách je častokrát veľa vody, nesmie byť zabudovaná. Tu mala byť zvolená rekonštrukcia úplným odstránením vrstiev.

48 Už aj laik vie rozoznať, koľko chýb sa na obrázkoch nachádza...

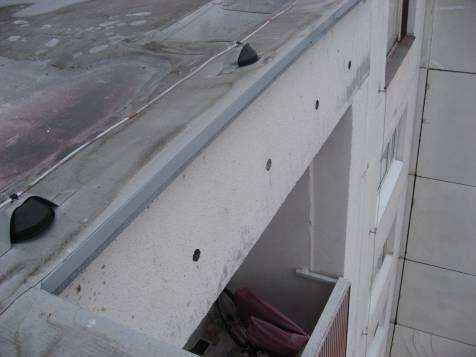

49 Vetracie komínky nepatria do kvalitnej rekonštrukcie. Tepelná izolácia musí prechádzať kontinuálne aj v šikmej časti.

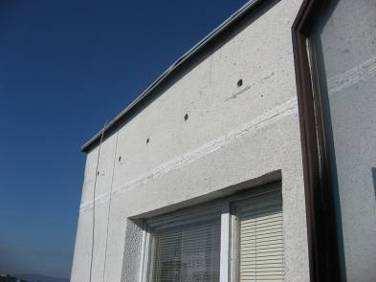

50 Jednoplášťová plochá strecha s vetracími kanálikmi. V prípade rekonštrukcie so zateplením je nutné uzavrieť otvory na fasáde tepelný most.

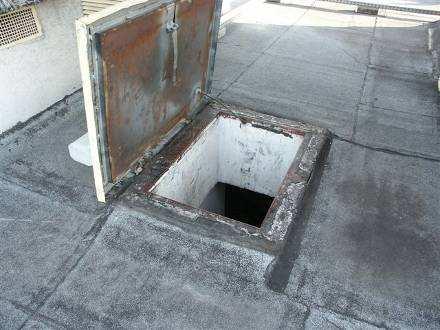

51 STREŠNÝ VÝLEZ - dôležitý bod strechy Nestačí profesionálne riešiť len plochu, ale aj detaily, cez ktoré môže voda zatekať.

52 ŤAŽKO OPRACOVATEĽNÉ PRESTUPY tekuté hydroizolácie

53 mpvc fólia na čo si dávať pozor - termoplastická fólia je citlivá na zmenu teploty, - zmenou teploty vzniká v materiály napätie, - toto napätie sa eliminuje kotvením pomocou poplastovaných plechov.

54 mpvc fólia na čo si dávať pozor použitie týchto prvkov v miestach prechodov zo zvislej na vertikálnu plochu, ukončenie na vysokých stenách a pod.

55 ZÁKLADNÉ ROZDELENIE PLOCHÝCH STRIECH OBYTNÝCH DOMOV PODĽA ZOSTAVY STREŠNÉHO PLÁŠŤA: JEDNOPLÁŠŤOVÉ - nevetrané - vetrané DVOJPLÁŠŤOVÉ - s uzavretou vzduchovou vrstvou - s odvetranou vzduchovou vrstvou

56 SKLADBA PLOCHEJ STRECHY OBYTNÉHO DOMU Jednopláš ášťová plochá strecha vetraná (T 06 B): reflexný náter, povlaková krytina z asfaltovaných pásov hr. 8 mm, plynosilikátové dosky hr. 150 mm, škvara hr mm, železobetón hr. 120 mm.

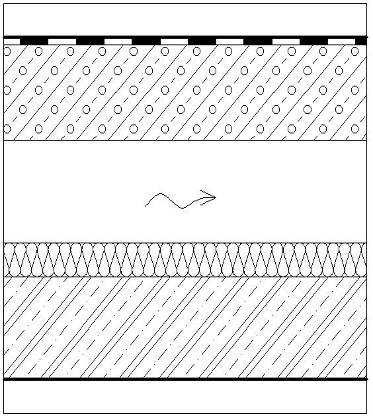

57 SKLADBA PLOCHEJ STRECHY OBYTNÉHO DOMU Dvojpláš ášťová plochá strecha (BA-NKS): reflexný náter, povlaková krytina z asfaltovaných pásov hr. 8 mm, keramický panel hr. 140 mm, vzduchová vrstva napojená na vonkajšie ovzdušie, penový polystyrén hr mm, železobetón hr. 120 mm.

58 SKLADBA PLOCHEJ STRECHY OBYTNÉHO DOMU Dvojpláš ášťová nevetraná plochá strecha (ZTB): reflexný náter, povlaková krytina z asfaltovaných pásov hr. 15 mm, cementový poter hr. 25 mm, pórobetónový panel hr. 240 mm, uzavretá vzduchová vrstva, lepenka izolačný pás, nosná strešná konštrukcia zo železobetónových stropných panelov hr. 150 mm.

59 SKLADBA PLOCHEJ STRECHY OBYTNÉHO DOMU Nevetraná jednopláš ášťová plocha strecha (P 1.14): reflexný náter, povlaková krytina z asfaltovaných pásov hr. 15 mm, pórobetónové Siporexové dielce hr. 100 mm, polystyrén hr mm, nosná strešná konštrukcia zo železobetónových stropných panelov hr. 150 mm.

60 SKLADBA PLOCHEJ STRECHY OBYTNÉHO DOMU Jednopláš ášťová plochá strecha (P1.15): reflexný náter, povlaková krytina z asfaltovaných pásov hr. 8 mm, pórobetónové dosky hr. 100 mm, penový polystyrén hr. 70 mm, železobetón hr. 150 mm.

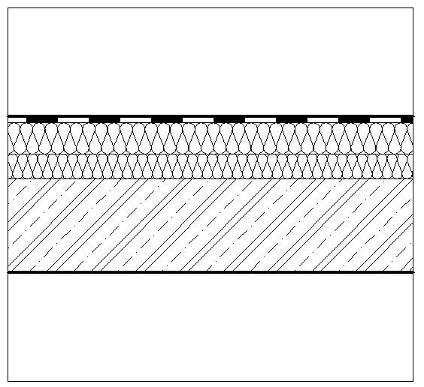

61 SKLADBA PLOCHEJ STRECHY OBYTNÉHO DOMU Jednopláš ášťová plochá strecha (P1.24): reflexný náter, povlaková krytina z asfaltovaných pásov hr. 8 mm, penový polystyrén hr. 100 mm, železobetón hr. 150 mm.

62 NA ZÁVER Najpoužívanejšie hydroizolačné materiály sú asfaltované pásy a fólie z mpvc. Pri príprave pozor na zákonitosti jednotlivých materiálov, správny výber firmy, rozhodovať by nemala len cena, ale aj pripravenosť na komplexné poňatie návrhu rekonštrukcie. Najlepší materiál nemusí zabezpečiť optimálny výsledok po celú dobu životnosti, ak nie je v súlade s ostatnými materiálmi, alebo ak jeho aplikácia nie je správna. Znášanlivosť materiálov: mpvc fólia nesmie prísť do styku s asfaltovaným pásom, nakoľko môže stratiť hydroizolačné vlastnosti. Správne prevedenie detailov (atika, vysoká stena, prienik potrubia). Poradie obnovy podľa STN Navrhovanie striech. Základné pravidlá obnovy sú pre tieto dva druhy krytín rovnaké, odlišujú sa aplikáciou a druhom materiálu.
