1 lindab zjednodušujeme výstavbu Lindab Roof Systém zastrešenia plochých striech

2 TM systém zastrešenia plochých striech 2

3 problémy plochých striech 3

4 a ponúkané riešenie 4

5 predstavuje - komplexný systém sedlovej strechy od jediného dodávateľa - individuálne navrhnutý systém - ľahká oceľová konštrukcia - strešná krytina LindabCoverline - odkvapový systém LindabRainline - široký sortiment doplnkov - rýchla montáž (cca 40 m 2 /deň) - zaťaženie objektu cca 10 kg/m 2 - možnosť dodatočného zateplenia - strecha štítová, valbová i pultová - využitie pôvodných strešných vpustí - nehorľavý strešný systém 5

Systémové riešenie Lindab Technický návrh a dodávka materiálu zahrňuje : - ľahkú oceľovú nosnú konštrukciu - strešnú krytinu na zastrešenie strechy a výťahových šácht

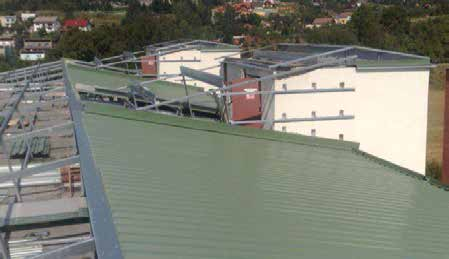

6 Systémové riešenie Lindab Technický návrh a dodávka materiálu zahrňuje : - ľahkú oceľovú nosnú konštrukciu - strešnú krytinu na zastrešenie strechy a výťahových šácht - opláštenie atík, štítov, výťahových šácht - klampiarské prvky rôznych tvarov - odvodnenie strechy - kompletná realizácia autorizovanými zmluvnými partnermi Lindab 6

7 variabilita tvarov - sedlová, valbová, pultová strecha alebo kombinácia tvarov - pozdvihnutie odkvapovej hrany o 0 až 800 mm nad pôvodnú atiku 7

8 pozdvihnutie odkvapovej hrany - vyrovnanie odkvapovej hrany u nerovných atík - jednoduché napojenie odvodnenia do pôvodných strešných vpustí - dosiahnutie väčšieho podstrešného priestoru k údržbe 8

9 opláštenie výťahových šácht - zastrešenie novou sedlovou strechou a trapézovým plechom - opláštenie stenovým trapézovým plechom 9

10 nosná konštrukcia - pozostáva z optimálne navrhnutých tenkostenných oceľových pozinkovaných Z a C profilov na všetky typy nosných systémov priečny systém (modul napr. 3,6 m) pozdĺžny systém 10

11 kotvenie konštrukcie - stojky kotvené do stropných panelov v mieste nosných stien - nedochádza k zaťažovaniu pôvodnej strešnej konštrukcie ani atík 11

12 strešná krytina - trapézový profil LTP45Dn - povrchová úprava Classic lesklý 25µm - hrúbka materiálu 0,5 mm - použitie od sklonu 5,7 - paleta 17 farebných odtieňov - široký sortiment príslušenstva - vysoká únosnosť - spoľahlivý odvod vody 12

13 strešná krytina - doplnky - odvetranie podstrešného priestoru odvetrávacie hlavice Lomanco hrebenáč s perforovaným plechom 13

14 strešná krytina - doplnky - klampiarske prvky štíty, komíny, k stene, rohy, kúty. 14

15 strešná krytina - doplnky - prestupy strešným plášťom, vyvedenie vzduchotechniky, odvetranie kanalizácie 15

16 strešná krytina - doplnky - snehové zábrany, zábrany proti vypadávaniu ľadu 16

17 strešná krytina - doplnky - výlezy na strechu, presvetlenie strechy, strešný rebrík 17

18 balkóny a lódžie - možnosť zastrešenia balkónov novou pultovou strechov 18

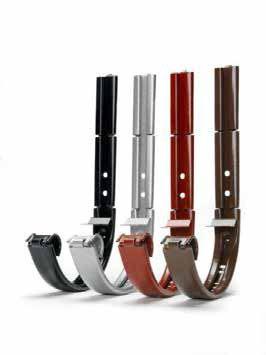

19 odkvapový systém - oceľové jádro s vysokokvalitnou obojstrannou povrchovou úpravou - dokonale prepracovaný spojovací systém - preverená životnosť 50 rokov - paleta 10 farebných odtieňov - rýchla a jednoduchá montáž 19

20 odkvapový systém - odvodnenie strechy do pôvodných strešných vpustí v podstrešnom priestore 20

21 odkvapový systém - nové vonkajšie zvody po fasáde objektu 21

22 odkvapový systém - vnútorné vedenie odvodnenia z PVC odpadového potrubia s odvetraním vpuste 22

23 podstrešný priestor - možnosť dodatočného zateplenia izoláciou voľne kladenou na strešný plášť - doporučujeme strešný plášť pre položením izolácie nechať preschnúť 23

24 osvedčenie - náš systém je chránený úžitkovým vzorom č

25 25

26 26

27 27

28 lindab zjednodušujeme výstavbu Spoločnosť Lindab a.s., slovenský výrobca strešných, odkvapových a trapézových systémov, je súčasťou medzinárodného švédskeho koncernu, ktorý sa zaoberá vývojom, výrobou a predajom produktov z tenkostenných oceľových, vopred lakovaných plechov. Bol založený pred viac ako päťdesiatimi rokmi. Ponúka komplexné systémové riešenia v obchodných oblastiach Stavebné komponenty, Vzduchotechnika a Montované systémy. Filozofiou tejto spoločnosti je neustále prinášať na trh produkty a riešenia, ktoré zjednodušujú akúkoľvek fázu výstavby. Zakladá si na kvalite vstupných materiálov a kvalite jeho spracovania, čoho dôkazom sú certifikované procesy a výrobky a ich vysoká úžitková hodnota. Výrobný závod sa nachádza v Jamníku a ďalšie svoje pobočky má v Banskej Bystrici a v Bratislave. Lindab a.s. Jamník: Jamník 278, tel.: 053/ , fax: 053/ Banská Bystrica: Zvolenská cesta 13, Banská Bystrica tel.: , fax: 048/ Bratislava: Pasienková 2, Bratislava 214, Bratislava Podunajské Biskupice tel.: 02/ , fax: 02/ bezplatná infolinka: , info@lindab.sk Oblastné zastúpenia BA kraj obchod.ba@lindab.sk BB kraj obchod.bb@lindab.sk KE kraj obchod.ke@lindab.sk NR kraj obchod.nr@lindab.sk PO kraj obchod.po@lindab.sk TN kraj obchod.tn@lindab.sk TT kraj obchod.tt@lindab.sk ZA kraj obchod.za@lindab.sk Produktoví špecialisti Lindab Rainline Expert peter.molnar@lindab.sk Priemyselné stavby branislav.barc@lindab.sk Systémové riešenia adrian.gurcik@lindab.sk Lindab AB. je registrovaná ochranná značka spoločnosti Lindab AB. Lindab AB si vyhradzuje právo zmeniť obsah tejto tlače.
