Topení peletami. Pelety

Transkript

1 Topení peletami Pelety Většina z nás už má nějaké zkušenosti s topením dřevem nebo dřevěnými briketami a to buď v kotlích či krbech. Tyto paliva jsou ve většině míst dostupná za více či méně slušné ceny. Novinkou, kterou ne každý zná jsou tzv. pelety, které se vyrábějí podobným způsobem jako dřevěné brikety, a to lisováním z odpadního dřeva (suchých pilin a hoblin) bez jakéhokoliv pojiva pod vysokým tlakem. Za kvalitní pelety považujeme pelety vyráběné pouze z měkkého dřeva bez kůry, tzv. bílé pelety, které nám zaručí bezproblémový a spolehlivý chod kotle. V dnešní době se však objevují výrobci, kteří přidávají do pelet biologická pojiva pro větší pevnost, především pro pneumatickou dopravu. Tyto pelety lze spalovat, ale je nutné počítat s vetší popelnatostí a nedopalem. Pelety lze stejným způsobem vyrábět i z tvrdého dřeva nebo ze dřeva s kůrou. Vznikají tak tmavé pelety, které se spékají a způsobují u většiny hořáků velké problémy. V hořácích naší firmy je možné tyto pelety spalovat, ale je nutné čistit spalovací komoru hořáku jednou za den. Při spalování kvalitních pelet bez pojiv a kůry provádíme čištění spalovací komůrky hořáku jednou za 7 a 30 dní. Obdobné nebo dokonce ještě větší problémy nastávají při spalování pelet ze slámy a různých biologických odpadů, jako je makovina, cukrovarnické řízky, odpady z obilí atd. Tyto pelety obsahují vysoké množství chlóru a dusíku, a tak prudce zkracují životnost tělesa kotle, keramiky a komína. Proto vám je nemůžeme doporučit spalovat. Nejrozšířenější velikostí kvalitních dřevěných pelet je dnes průměr 6 a 8 mm a délce od 10 do 25 mm. Výhřevnost pelet je zhruba od 17 do19 MJ/kg podle typu paliva. Cena kvalitních pelet se dnes pohybují od výrobců, kterých je již v České republice mnoho od 0,- do 6500,- Kč za tunu. Pelety jsou v Čechách zatím dodávány nejčastěji v igelitových pytlích po 15 kg, nebo v žocích po 800 kg. V zahraničí, ale nově i v Čechách jsou pelety dopravovány za pomocí cisteren z kterých vám palivo natankují do libovolného zásobníku, stejně jako u LTO. Je však nutné dodržet několik zásad, které zabraňují jejich rozdrcení při pneumatické dopravě. Především je nutné zabránit, aby nedopadaly přímo na tvrdou stěnu zásobníku, ale na plentu, která je zavěšena ve středu zásobníku od stropu. Zabezpečíme tak rovnoměrné plnění zásobníku a zamezíme jejich drcení na drobné pelety a prach. Důležité je však, aby pelety byly uskladněny v suchém prostoru, proto aby se nerozpadly.

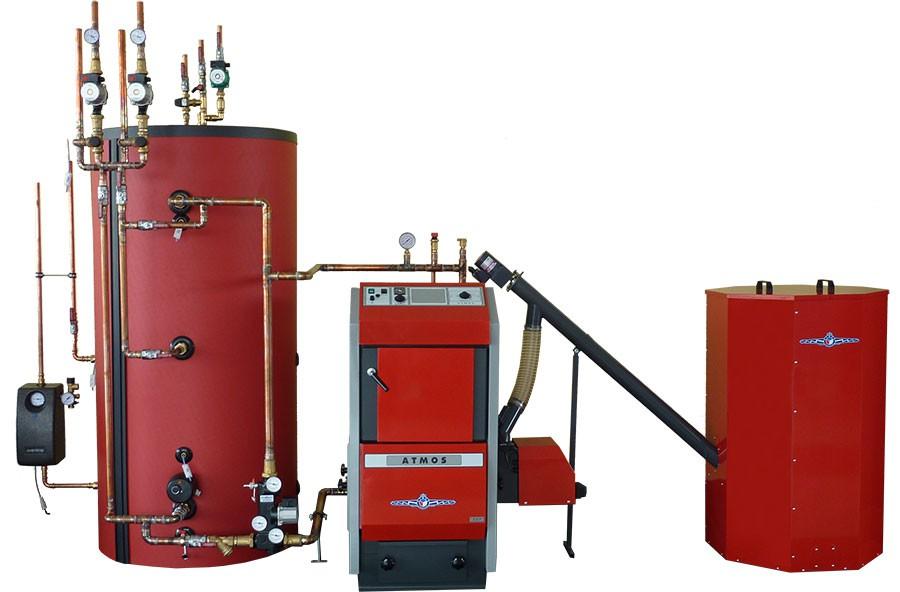

2 automatický kotel na pelety D21P s hořákem na pelety Atmos A25 + dopravník DA zásobník na pelety 500 l (325 kg) + vyrovnávací akumulační nádrž s vnitřním bojlerem TUV a solárním výměníkem

3 Prostor kotelny se samostatným zásobníkem 500 l Prostor kotelny s vestavěným zásobníkem na pelety 5m3

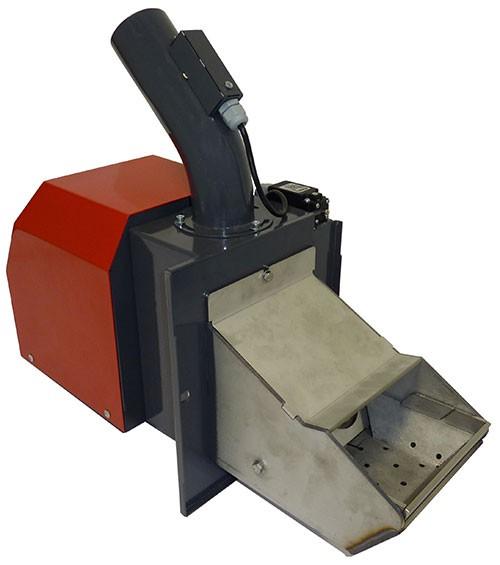

4 Hořáky na pelety Hořák ATMOS A25 HOŘÁK NA PELETY ATMOS A25/A45/A85 Předepsané palivo: kvalitní dřevěné pelety (bílé) o průměru 6 až 8 mm, délce 5 až 25 mm a výhřevnosti MJ.kg-1. Displej hořáku: slouží k zobrazování aktuálního stavu hořáku a k nastavování jeho funkcí. Řízení hořáku: elektronickou regulací AC07X (AC07), která ovládá chod externího dopravníku, dvou zapalovacích spirál a ventilátoru dle požadavků kotle a topného systému. Elektronika je jištěná bezpečnostním termostatem kotle, bezpečnostním termostatem na přívodu pelet do hořáku, snímačem otáček ventilátoru a fotocelou pro snímání plamene. Chod hořáku je signalizován na displeji elektronické regulace. Zapalování paliva: automatické za pomoci dvou elektrických zapalovacích spirál. Základní funkce hořáku: Možnost využití dvou rezervních výstupů R a R2 pro různé aplikace Možnost zapojení čtyř různých čidel TS, TV, TK a TSV

5 TS - čidlo spodní na nádrži TV - čidlo vrchní na nádrži TK - čidlo kotle nebo prostřední čidlo na nádrži TSV - čidlo spalin nebo solárního panelu řízení hořáku podle dvou teplot na vyrovnávací nádrži řízení ventilátoru kotle z hořáku za pomoci rezervního výstupu řízení kotlového čerpadla z hořáku za pomoci rezervního výstupu ovládání solárního systému přímo z hořáku automatický startu hořáku po dohoření dřeva u kotlů DCxxSP Používaný hořák na pelety pro kotle D14P, D15P, D20P, D21P, D25P ATMOS A25 - výkon 4,5-24 kw Hořáky jsou určeny pouze pro kvalitní bílé pelety z měkkého dřeva bez kůry o průměru 6-8 mm, o délce mm a výhřevnosti MJ.kg-1. Hořák není určen pro pelety, které se zpékají ve spalovací komůrce hořáku. V takovém případě je nutné spalovací komůrku hořáku čistit jednou denně. Pro tyto hořáky jsou určeny tyto dopravníky: Šnekový dodpravník pro hořák ATMOS A25 - DA1500 o délce 1,5 m a průměru 75 mm Šnekový dodpravník pro hořák ATMOS A25 - DA2000 o délce 2 m a průměru 75 mm Šnekový dodpravník pro hořák ATMOS A25 - DA2500 o délce 2,5 m a průměru 75 mm Šnekový dodpravník pro hořák ATMOS A25 - DA3000 o délce 3 m a průměru 75 mm Šnekový dodpravník pro hořák ATMOS A25 - DA4000 o délce 4 m a průměru 75 mm

6 Používané hořáky na pelety pro kotle D31P, D30P, D40P, D50P ATMOS A45 - výkon 8,5-49 kw Hořák je určeny pouze pro kvalitní bílé pelety z měkkého dřeva bez kůry o průměr u 6-8 mm, o délce mm a výhřevnosti MJ.kg-1. Výhodou hořáku je automatické zapalování paliva pomocí žhavící spirály,která zapálí pelety kdykoli je potřeba zatopit. Není určen pro tmavé pelety,které se spékají ve spalovací komůrce hořáku. V takovém případě ztrácíme komfort vytápění a je nutné spalovací komůrku hořáku čistit jednou za 1-3 dny. Používané hořáky na pelety pro kotel D80P ATMOS A85 - výkon kw Hořák A85 je v základu vybaven pneumatickým čištěním, které při každém dohoření nebo v pravidelných intervalech vyčisti spalovací komůrku hořáku. Diky pneumatickému čištěni postačí zkontrolovat, popřípadě vyčistit spalovací komůrku hořáku jednou za 14 dní až měsíc. Kotel D80P s hořákem A85 vždy zapojíme s vyrovnávací nádrží o minimálním objemu 1000 l, kde využijeme funkci řízení hořáku podle dvou teplot na vyrovnávací nádrži a vládání odtahového ventilátoru kotle přímo z hořáku. Pro tyto hořáky jsou určeny tyto dopravníky: Šnekový dodpravník hřídelový pro hořák ATMOS A45/85 - DRA50 o délce 1,7 m a průměru 80 mm Šnekový dodpravník hřídelový pro hořák ATMOS A45/85 - DRA50 o délce 2,5 m a průměru 80 mm Šnekový dodpravník hřídelový pro hořák ATMOS A45/85 - DRA50 o délce 4 m - rovný a průměru 80 mm Šnekový dodpravník hřídelový pro hořák ATMOS A45/85 - DRA50 o délce 5 m - rovný a průměru 80 mm

7 Technické informace

8 TYP D14P D21P D25P D31P D15P D20P D30P D40P D50P D80P A B C D E 150 () 180 G H CH I J 6/4" 6/4" 6/4" 6/4" 6/4" 6/4" 6/4" 6/4" 6/4" 2"

9 TECHNICKÁ DATA D14P D21P D25P D31P D15P D20P D30P D40P D50P D80P Výkon kotle kw , ,5-15 6,5-22 8,9-29,8 8, , Výhřevná plocha m2 1,7 1,7 2 2,2 1,9 2 2,7 2,7 3,6 5,2 Objem spalovací komory dm Rozměr plnícího otvoru mm Předepsaný tah komína Pa Max. prac. přetlak vody kpa Hmotnost kotle kg Průměr odtahového hrdla mm Výška kotle mm Šířka kotle mm Hloubka kotle mm Krytí el. části IP 20 Elektrický příkon - při spuštění W

10 Elektrický příkon - při provozu W Účinnost kotle % 90,3 90,3 90,2 90,2 90,4 91,1 92,4 91,0 91,1 91,2 Teplota spalin při jmenovitém výkonu C (pelety) Hmot. průtok spalin při jmen. výkonu (pelety) kg/s 0,011 0,02 0,01 8 0,02 6 0,01 2 0,01 6 0,02 5 0,03 1 0,035 0,06 2 Předepsané palivo kvalitní pelety o průměru 6-8 mm o délce 5 až 25 mm a výhřevnosti MJ.kg-1 (bílé pelety) Průměrná spotřeba paliva - pelet při jm. výkonu kg.h-1 3,5 4,5 5,4 6,8 3,7 5 6,8 9,4 10,6 18,8 Objem vody v kotli l Hydraulická ztráta kotle mba r 0,18 0,18 0,19 0,19 0,22 0,22 0,23 0,23 0,24 0,25 Minimální objem vyrovnávací nádrže l Připojovací napětí V/Hz 230/50 Třída kotle dle ČSN EN Dotované kotle v ČR

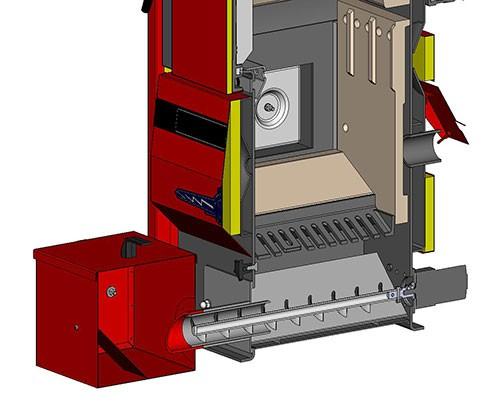

11 Automatický odvod popela pro kotle DxxP Automatické vybírání popela z tělesa kotle Jako příslušenství ke každému kotli na pelety DxxP, který byl vyroben po je možné dokoupit automatické odpopelnění z tělesa kotle do přídavného externího popelníku. Toto automatické odpopelňovací zařízení nevyžaduje žádnou zvláštní obsluhu a zvyšuje komfort vytápění. Vybírání popela probíhá zcela automaticky za pomocí šnekového dopravníku s převodovkou, který vybírá popel z komory pod hořákem v pravidelných intervalech po 12 hodinách, po 3 hodinách nebo po 1 hodinně, podle nastavení pro konkrétní palivo. Automatické vybírání popela je možné v případě potřeby zapnout i manuálně pouhým vypnutím a zapnutím vypínače na kotli. Velikost popelníku volíme po důkladném zvážení na základě popelnatosti paliva. Všechny tři velikosti přídavných popelníků je možné použít pro jakékoliv odpopelňovací zařízení, tj. pro kotle D31P, D14P, D21P, D25P, D15P, D20P, D30P, D40P, D50P, (D80P - dvě velikosti).

12 Odpopelňovací zařízení - bez přídavného popelníku kód S0577 Pro kotle D14P, D21P S0578 D25P, D31P S0535 D15P, D20P S0536 D30P, D40P S0537 D50P S1080 D80P

13 Přídavné popelníky - nutné příslušenství (červený) kód S0542 S0544 S0546 kód pro kotle D14P, D21P, D25P, D31P, D15P, D20P, D30P, D40P, D50P Malý - objem 28 l Doporučená velikost pro kotle D14P, D21P, D15P, D20P při spalování kvalitních dřevěných pelet. Interval vybírání popela jednou za dní. Střední - objem 68 l Doporučená velikost pro kotle D14P, D21P, D25P, D15P, D20P, D30P, D40P, D31P, D50P při spalování kvalitních dřevěných pelet. Interval vybíránípopela jednou za dní. Velký - objem 135 l Doporučená velikost pro kotle D50P při spalování pelet s větší popelnatostí. Interval vybírání popela jednou za dní. pro kotle D80P Střední - objem 68 l S1068 Určen pouze pro kotel D80P - pro průměr šneku 80 mm Velký - objem 135 l S1069 Určen pouze pro kotel D80P - pro průměr šneku 80 mm.
