KOTLE NA DŘEVO, DŘEVĚNÉ BRIKETY A UHLÍ

Transkript

1 KOTLE NA DŘEVO, DŘEVĚNÉ BRIKETY A UHLÍ (ceny platné od 1.1. do ) 1. Zplynovací kotle na dřevo - DŘEVOPLYN - s odtahovým ventilátorem - s chladící smyčkou typ výkon kw objem násypky třída cena bez DPH cena s 21% DPH DC 18 S , ,- DC 22 S , ,- DC 25 S 25/ , ,- DC 32 S , ,- DC 40 SX , ,- DC 50 S 49, , ,- DC 75 SE , ,- 2. Zplynovací kotle na dřevo - GENERÁTOR na dřevoplyn - s odtah. ventilátorem - s chl. smyčkou typ výkon kw objem násypky třída cena bez DPH cena s 21% DPH DC 20 GS , ,- DC 25 GS , ,- DC 32 GS , ,- DC 40 GS , ,- DC 50 GSX , ,- DC 70 GSX , ,- 3. Zplynovací kotle na dřevo - s elektronickou regulací ATMOS ACD 01 typ výkon kw objem násypky třída cena bez DPH cena s 21% DPH DC 25 S 25/ , ,- DC 25 GS , ,- DC 32 S , ,- Ekvitermní regulace je vybavena funkcemi pro řízení provozu kotle (odtahového ventilátoru), čerpadla v kotlovém okruhu, dvou topných okruhů, ohřevu TUV a řízení solárního ohřevu.

2 4. Zplynovací kotle na dřevěné brikety a dřevo - s odtah. ventilátorem - s chl. smyčkou typ výkon kw objem násypky třída cena bez DPH cena s 21% DPH DC 24 RS , ,- DC 30 RS , ,- 5. Zplynovací kotel na dřevo - DŘEVOPLYN - bez ventilátoru - s chladící smyčkou typ výkon kw objem násypky třída cena bez DPH cena s 21% DPH DC 15 E 14, , ,- 6. Zplynovací kotle na dřevo - DŘEVOPLYN - s tlačným ventilátorem - s chladící smyčkou typ výkon kw objem násypky třída cena bez DPH cena s 21% DPH DC 70 S , ,- DC , ,- 7. Zplynovací kotle na hnědé uhlí - KOMBI - s odta hovým ventilátorem - s chladící smyčkou typ výkon kw objem násypky třída cena bez DPH cena s 21% DPH C 18 S , ,- C 20 S , ,- C 30 S , ,- C 40 S , ,- C 50 S , ,-

3 8. Zplynovací kotel na černé uhlí - KOMBI - s odtahovým ventilátorem - s chl. smyčkou typ výkon kw objem násypky třída cena bez DPH cena s 21% DPH AC 25 S , ,- AC 35 S , ,- NOVINKA AC 45 S , ,- 9. Výbava pro zapojení kotle a jiné příslušenství cena bez DPH cena s 21% DPH Laddomat 21 (určen do 50 kw) 6.470, ,- - prodej do Laddomat 22 (určen od 15 do 100 kw) 6.867, ,- - včetně izolační sady - prodej do Laddomat 22 s úsporným čerpadlem (určen od 15 do 100 kw) 8.099, ,- - s úsporným čerpadlem WILO Yonos Para - 7,5 m - včetně izolační sady - v prodeji od Úsporná čerpadla WILO s digitálním zobrazením - univerzální provedení Yonos PICO 25/1-4, typ RKA bez kabelu 2.722, ,- Yonos PICO 25/1-6, typ RKA bez kabelu 2.970, ,- s grafickým zobrazením - univerzální provedení Stratos PICO 25/1-4 bez kabelu 3.900, ,- Stratos PICO 25/1-6 bez kabelu 4.500, ,-

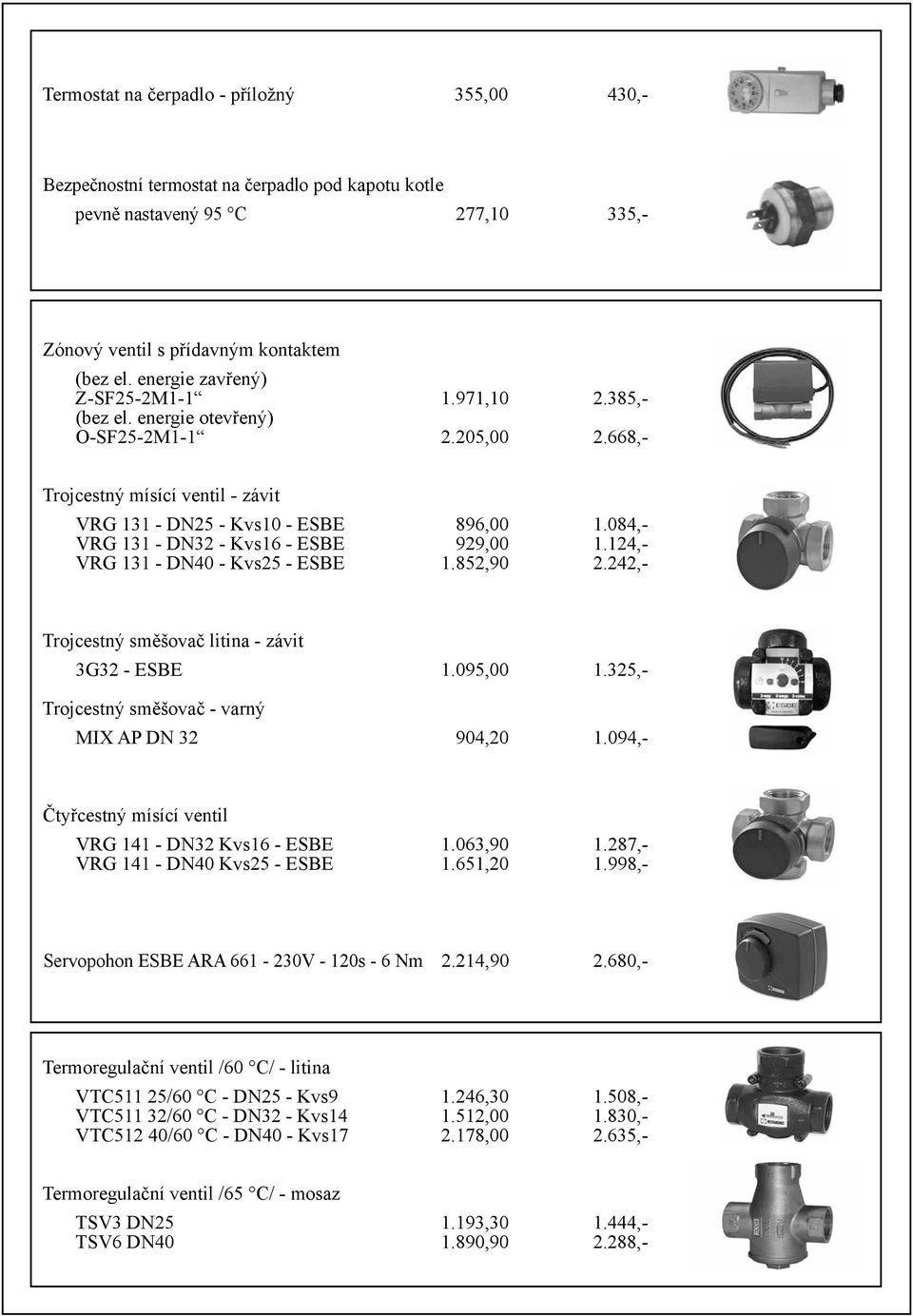

4 Termostat na čerpadlo - příložný 355,00 430,- Bezpečnostní termostat na čerpadlo pod kapotu kotle pevně nastavený 95 C 277,10 335,- Zónový ventil s přídavným kontaktem (bez el. energie zavřený) Z-SF25-2M , ,- (bez el. energie otevřený) O-SF25-2M , ,- Trojcestný mísící ventil - závit VRG DN25 - Kvs10 - ESBE 896, ,- VRG DN32 - Kvs16 - ESBE 929, ,- VRG DN40 - Kvs25 - ESBE 1.852, ,- Trojcestný směšovač litina - závit 3G32 - ESBE 1.095, ,- Trojcestný směšovač - varný MIX AP DN , ,- Čtyřcestný mísící ventil VRG DN32 Kvs16 - ESBE 1.063, ,- VRG DN40 Kvs25 - ESBE 1.651, ,- Servopohon ESBE ARA V - 120s - 6 Nm 2.214, ,- Termoregulační ventil /60 C/ - litina VTC511 25/60 C - DN25 - Kvs , ,- VTC511 32/60 C - DN32 - Kvs , ,- VTC512 40/60 C - DN40 - Kvs , ,- Termoregulační ventil /65 C/ - mosaz TSV3 DN , ,- TSV6 DN , ,-

5 Zpětná klapka - bez pružiny BUG ,00 386,- BUG 180-5/4 435,50 527,- BUG 180-6/4 631,40 764,- Kulový kohout 1 174,40 211,- 5/4 269,40 326,- 6/4 385,10 466,- Filtr Y 1 151,20 183,- Y 5/4 287,60 348,- Y 6/4 412,40 499,- Pojistný ventil kotle 1/2-2,5 bar 133,90 162,- 3/4-2,5 bar 233,00 282,- Pojistný ventil pro chladící smyčku 1/2-3/4-6 bar 183,20 222,- Automatický odvzdušňovací ventil G 3/8 140,30 170,- G 1/2 156,20 189,- Tlakoměr D100-1/2-4 bar 299,20 362,- Teploměr na zpátečku - do jímky DTP - M 154,80 187,- Teploměr příložný na trubku d = 63 mm, C 163,60 198,- Teploměr spalin DTU s jímkou 643,40 779,- Teploměr do akumulačních nádrží - délka 150 mm 245,00 296,- Jímka pro teploměr nebo čidlo do akumulační nádrže jímka pro jeden teploměr nebo čidlo mm 76,90 93,- jímka pro tři čidla mm 157,80 191,-

6 Termostatický směšovací ventil pro ohřev TUV v akumulační nádrži s plovoucím bojlerem a pro podlahové topení ESBE VTA Kvs C 1.043, ,- ESBE VTA Kvs C 1.474, ,- ESBE VTA Kvs C 1.474, ,- MT52, vnější 1, C 1.543, ,- MT52, vnější 5/4, C 2.680, ,- Termostatické ventily pro chladící smyčku proti přetopení Danfoss BVTS - 3/4 A * 95 C 989, ,- Danfoss BVTS - 3/4A * 108 C 1.416, ,- WATTS STS 20 * 97 C 1.205, ,- Honeywell TS 131-3/4 ZA * 95 C 1.169, ,- Honeywell TS 131-3/4 ZA * 110 C 1.281, ,- Kouřovod Ø 152 mm, délky 580 mm s čistícím víkem a nátrubkem pro spal. teploměr DTU 823,30 996,- Kouřovod Ø 180 mm, délky 750 mm s čistícím 1.115, ,- víkem a nátrubkem pro spal. teploměr DTU Kouřovod Ø 200 mm, délky 800 mm s čistícím 1.148, ,- víkem a nátrubkem pro spal. teploměr DTU Kouřovod Ø smaltovaný o délkách: 1000 mm 747,50 904,- 500 mm 496,70 601,- 250 mm 330,80 400,- koleno ,00 835, mm s čistícím otvorem 915, ,- 500 mm s čistícím otvorem 690,00 835,- 250 mm s čistícím otvorem 525,00 635,- koleno 45 s čistícím otvorem 824,80 998,- koleno 90 s čistícím otvorem 855, ,- Omezovač tahu na kouřovod 1.111, ,- pro průměr 152 až 180 mm Honeywell FR ,30 707,- - regulátor tahu Popelník - velký 386,60 468,- - malý 386,60 468,-

7 Akumulační nádrž bez izolace - typ DZ a DH 500 l Ø 600/ , ,- 750 l Ø 750/2010 Ø 790/ , ,- 800 l Ø 790/ , , l Ø 850/2065 Ø 790/ , ,- Akumulační nádrž s izolací 100 mm - typ DZ 500 l , ,- 750 l , ,- 800 l , , l , ,- Akumul. nádrž s plovoucím bojlerem pro ohřev TUV bez izolace - typ DZ nebo DH 500 l s bojler o objemu 200 l - typ DZ , ,- 750 l s bojler o objemu 200 l - typ DZ , ,- 800 l s bojler o objemu 200 l - typ DH , , l s bojler o objemu 200 l - typ DZ , ,- Akumul. nádr s plovoucím bojlerem pro ohřev TUV s izolací 100 mm - typ DZ nebo DH 500 l s bojler o objemu 200 l - typ DZ , ,- 750 l s bojler o objemu 200 l - typ DZ , ,- 800 l s bojler o objemu 200 l - typ DH , , l s bojler o objemu 200 l - typ DZ , ,- Akumul. nádrž s plov. bojlerem 140 l pro ohřev TUV+solár bez izolace - typ DZ nebo DH 500 l v. plocha solár - 1,7 m 2 - typ DZ , ,- 750 l v. plocha solár - 2,3 m 2 - typ DZ , ,- 800 l v. plocha solár - 2,3 m 2 - typ DH , , l v. plocha solár - 3,3 m 2 - typ DZ , ,- Akumul. nádrž s plov. bojlerem 140 l pro ohřev TUV+solár s izolací 100 mm - typ DZ nebo DH 500 l v. plocha solár - 1,7 m 2 - typ DZ , ,- 750 l v. plocha solár - 2,3 m 2 - typ DZ , ,- 800 l v. plocha solár - 2,3 m 2 - typ DH , , l v. plocha solár - 3,3 m 2 - typ DZ , ,- Elektrické topné těleso s termostatem do akumulační nádrže TB/STB TJ-M48x2-4,5 kw 3.042, ,00 TJ-M48x2-6 kw 3.210, , Regulační prvky a záložní zdroje cena bez DPH cena s 21% DPH Záložní zdroje el. energie UPS s baterií a přípravou pro kotle ATMOS UPS 100/3h - 230V/12DC W 8.316, ,- UPS 150/2h (UPS 120/2h) - 230V/12DC W 8.741, ,- UPS 250/8h (UPS 240/8h) - 230V/12DC W , ,- UPS 800/10h (UPS 750/10h) - 230V/12DC W , ,- Záložní zdroj el. energie UPS bez baterie a přípravou pro kotle ATMOS UPS 150/ext. (UPS 120/ext) - 230V/12DC 5.816, ,-

8 Sada ekvitermní regulace ACD01 (kód: S0074) , ,- je ekvitermní regulační prvek pro všechny kotle na pevná paliva ATMOS, který je schopen řídit vytápění dvou topných okruhů, ohřev teplé užitkové vody, solární ohřev přes sluneční kolektory, optimální nabíjení a vybíjení akumulačních nádrží, automatické přepínání provozu dvou kotlů, (např. kotle na dřevo a zemní plyn) a kompletní provoz kotle na základě potřeb topného systému včetně odtahového ventilátoru. Je dodávána včetně všech potřebných čidel (6ks) a připojovací svorkovnice pro snadnou montáž do panelu kotle ATMOS. Pokojová jednotka pro ekvitermni regulace s displejem 4.875, ,- (kód: P0407) Pokojová jednotka pro ekvitermní regulace bez displeje 2.785, ,- (kód: P0406) GSM modulregulátor AB01 ATMOS (kód: P0430) 5.619, ,- je nové speciální multifunkční zařízení firmy ATMOS, které slouží k ovládání různých prvků v systému rodinného domu přes mobilní telefon. Je vybaveno mnoha předdefinovanými funkcemi, které zjednoduší a usnadní jeho instalaci a ovládání. Jedná se o zařízení, které nenahrazuje ekvitermní regulaci ATMOS ACD 01 nebo funkce v hořácích na pelety ATMOS A25 a A45, ale rozšiřuje její možnosti a ovládání přes mobilní telefon. Hlavní uplatnění GSM modulu ATMOS AB01 nalezneme tam, kde k vytápění jsou využívány automatické kotle na pelety, zemní plyn nebo topný olej. Vážení zákazníci, chceme Vám nabídout nejlepší ceny a služby na naše výrobky. Proto Vám doporučujeme kontaktovat naše vyškolené smluvní partnery, kteří prodávají, instalují a servisují kotle ATMOS. Pokud je neznáte, kontaktujte prosím naše obchodní oddělení telefonicky nebo em, rádi vás zkontaktujeme. Odbyt ČR Věra Svobodová Lukáš Korel Lenka Cibulková tel.: tel.: fax.: prodej@atmos.eu Technické informace Radek Sajdl tel.: Lukáš Korel tel.: Zdeněk Hendrich tel.: support@atmos.eu Prodej náhradních dílů pro firmy Petra Vernerová tel.: Jaroslava Renzová tel.: fax.: sklad@atmos.eu Prodej náhradních dílů pro koncové zákazníky tel.: fax.: prodej2@atmos.eu V žádném případě si však nekupujte naše výrobky sami v internetovém obchodě nebo v internetové aukci. Takto zakoupené výrobky mohou být poškozené nebo nekompletní, a proto naše firma nemůže na tyto výrobky uznat záruku. Podmínkou uznání záruky, je odborná instalace našeho výrobku dle návodu k obsluze a platných nařízení námi vyškoleným pracovníkem. Jakýkoliv výrobek naší firmy nakupujte pouze u odborníků, kteří vám jej také nainstalují. Je naším cílem, abyste byli s naším výrobkem spokojeni a rádi se k nám vraceli. Jaroslav Cankář 11/2014

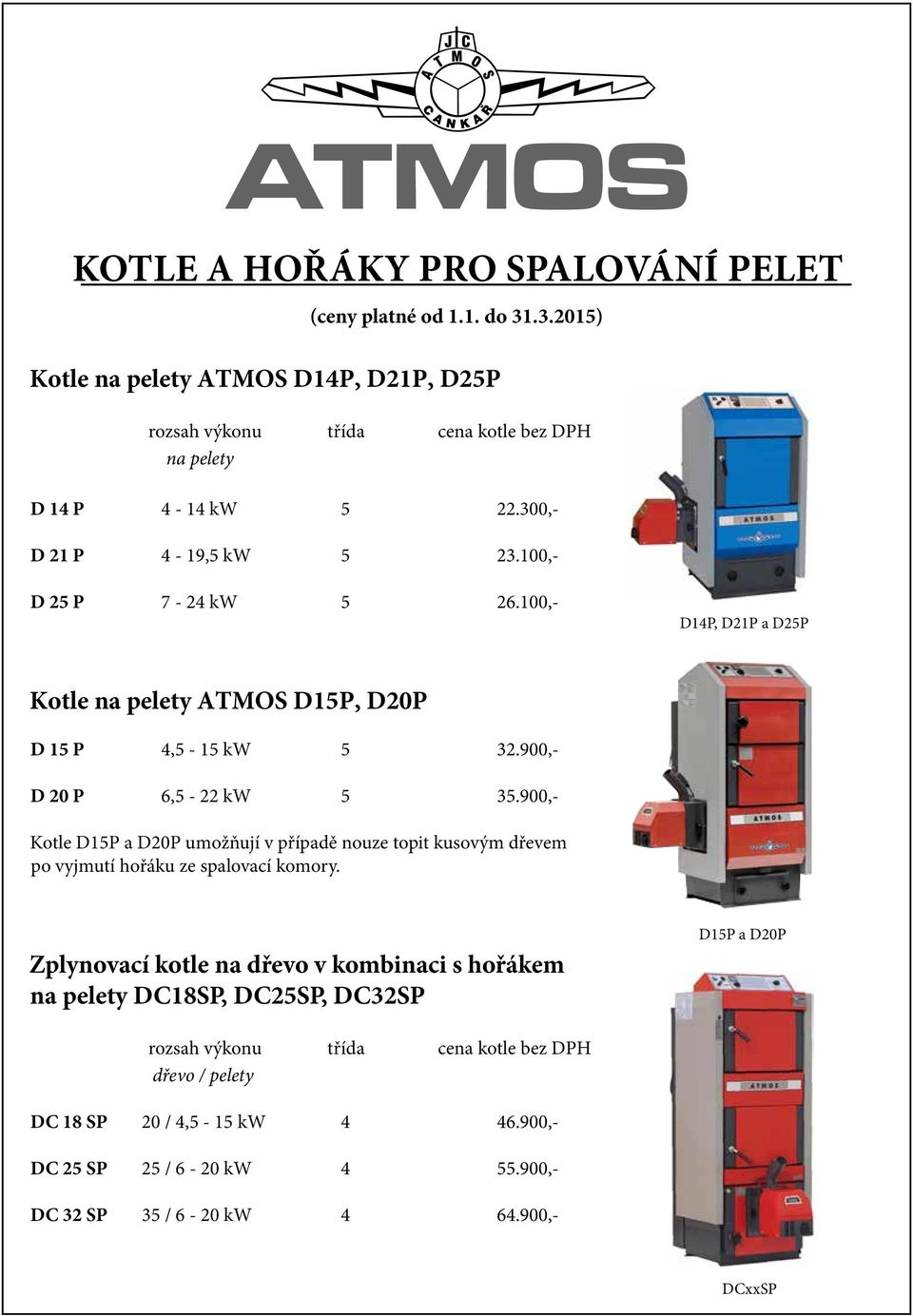

9 ATMOS KOTLE A HOŘÁKY PRO SPALOVÁNÍ PELET (ceny platné od 1.1. do ) Kotle na pelety ATMOS D14P, D21P, D25P rozsah výkonu třída cena kotle bez DPH na pelety D 14 P 4-14 kw ,- D 21 P 4-19,5 kw ,- D 25 P 7-24 kw ,- D14P, D21P a D25P Kotle na pelety ATMOS D15P, D20P D 15 P 4,5-15 kw ,- D 20 P 6,5-22 kw ,- Kotle D15P a D20P umožňují v případě nouze topit kusovým dřevem po vyjmutí hořáku ze spalovací komory. Zplynovací kotle na dřevo v kombinaci s hořákem na pelety DC18SP, DC25SP, DC32SP D15P a D20P rozsah výkonu třída cena kotle bez DPH dřevo / pelety DC 18 SP 20 / 4,5-15 kw ,- DC 25 SP 25 / 6-20 kw ,- DC 32 SP 35 / 6-20 kw ,- DCxxSP

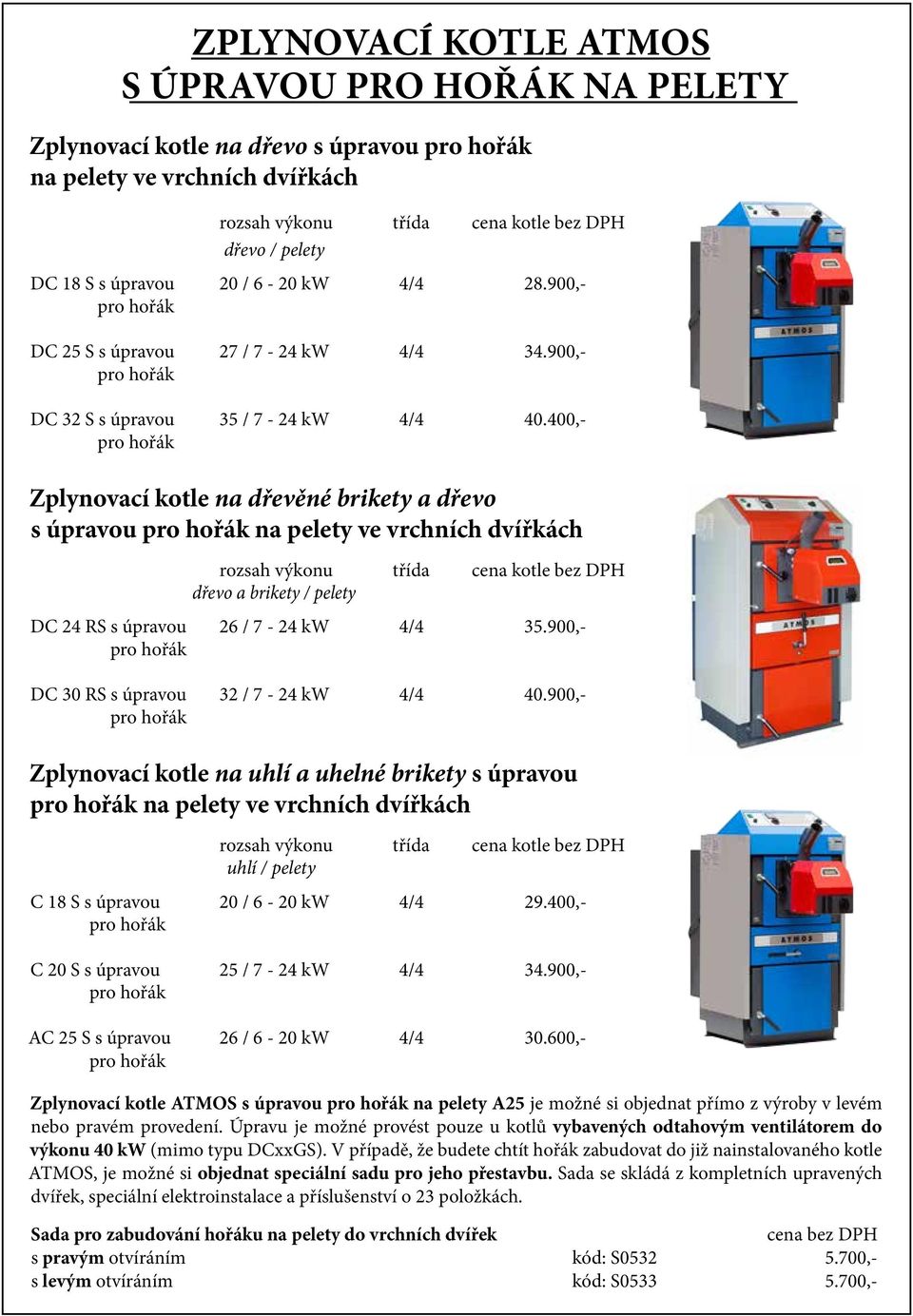

10 ZPLYNOVACÍ KOTLE ATMOS S ÚPRAVOU PRO HOŘÁK NA PELETY Zplynovací kotle na dřevo s úpravou pro hořák na pelety ve vrchních dvířkách rozsah výkonu třída cena kotle bez DPH dřevo / pelety DC 18 S s úpravou 20 / 6-20 kw 4/ ,- pro hořák DC 25 S s úpravou 27 / 7-24 kw 4/ ,- pro hořák DC 32 S s úpravou 35 / 7-24 kw 4/ ,- pro hořák Zplynovací kotle na dřevěné brikety a dřevo s úpravou pro hořák na pelety ve vrchních dvířkách rozsah výkonu třída cena kotle bez DPH dřevo a brikety / pelety DC 24 RS s úpravou 26 / 7-24 kw 4/ ,- pro hořák DC 30 RS s úpravou 32 / 7-24 kw 4/ ,- pro hořák Zplynovací kotle na uhlí a uhelné brikety s úpravou pro hořák na pelety ve vrchních dvířkách rozsah výkonu třída cena kotle bez DPH uhlí / pelety C 18 S s úpravou 20 / 6-20 kw 4/ ,- pro hořák C 20 S s úpravou 25 / 7-24 kw 4/ ,- pro hořák AC 25 S s úpravou 26 / 6-20 kw 4/ ,- pro hořák Zplynovací kotle ATMOS s úpravou pro hořák na pelety A25 je možné si objednat přímo z výroby v levém nebo pravém provedení. Úpravu je možné provést pouze u kotlů vybavených odtahovým ventilátorem do výkonu 40 kw (mimo typu DCxxGS). V případě, že budete chtít hořák zabudovat do již nainstalovaného kotle ATMOS, je možné si objednat speciální sadu pro jeho přestavbu. Sada se skládá z kompletních upravených dvířek, speciální elektroinstalace a příslušenství o 23 položkách. Sada pro zabudování hořáku na pelety do vrchních dvířek cena bez DPH s pravým otvíráním kód: S ,- s levým otvíráním kód: S ,-

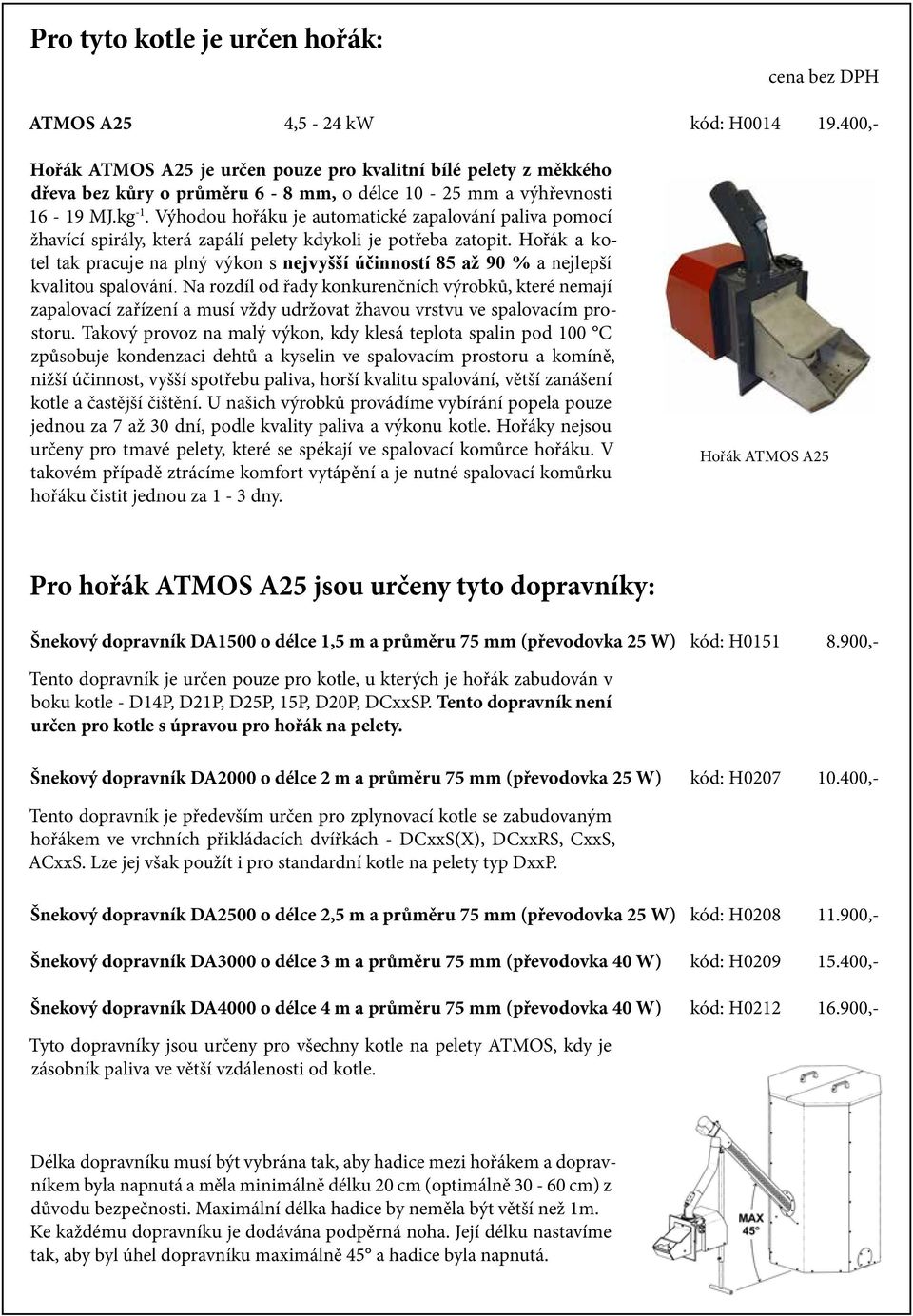

11 Pro tyto kotle je určen hořák: cena bez DPH ATMOS A25 4,5-24 kw kód: H ,- Hořák ATMOS A25 je určen pouze pro kvalitní bílé pelety z měkkého dřeva bez kůry o průměru 6-8 mm, o délce mm a výhřevnosti MJ.kg -1. Výhodou hořáku je automatické zapalování paliva pomocí žhavící spirály, která zapálí pelety kdykoli je potřeba zatopit. Hořák a kotel tak pracuje na plný výkon s nejvyšší účinností 85 až 90 % a nejlepší kvalitou spalování. Na rozdíl od řady konkurenčních výrobků, které nemají zapalovací zařízení a musí vždy udržovat žhavou vrstvu ve spalovacím prostoru. Takový provoz na malý výkon, kdy klesá teplota spalin pod 100 C způsobuje kondenzaci dehtů a kyselin ve spalovacím prostoru a komíně, nižší účinnost, vyšší spotřebu paliva, horší kvalitu spalování, větší zanášení kotle a častější čištění. U našich výrobků provádíme vybírání popela pouze jednou za 7 až 30 dní, podle kvality paliva a výkonu kotle. Hořáky nejsou určeny pro tmavé pelety, které se spékají ve spalovací komůrce hořáku. V takovém případě ztrácíme komfort vytápění a je nutné spalovací komůrku hořáku čistit jednou za 1-3 dny. Hořák ATMOS A25 Pro hořák ATMOS A25 jsou určeny tyto dopravníky: Šnekový dopravník DA1500 o délce 1,5 m a průměru 75 mm (převodovka 25 W) kód: H ,- Tento dopravník je určen pouze pro kotle, u kterých je hořák zabudován v boku kotle - D14P, D21P, D25P, 15P, D20P, DCxxSP. Tento dopravník není určen pro kotle s úpravou pro hořák na pelety. Šnekový dopravník DA2000 o délce 2 m a průměru 75 mm (převodovka 25 W) kód: H ,- Tento dopravník je především určen pro zplynovací kotle se zabudovaným hořákem ve vrchních přikládacích dvířkách - DCxxS(X), DCxxRS, CxxS, ACxxS. Lze jej však použít i pro standardní kotle na pelety typ DxxP. Šnekový dopravník DA2500 o délce 2,5 m a průměru 75 mm (převodovka 25 W) kód: H ,- Šnekový dopravník DA3000 o délce 3 m a průměru 75 mm (převodovka 40 W) kód: H ,- Šnekový dopravník DA4000 o délce 4 m a průměru 75 mm (převodovka 40 W) kód: H ,- Tyto dopravníky jsou určeny pro všechny kotle na pelety ATMOS, kdy je zásobník paliva ve větší vzdálenosti od kotle. Délka dopravníku musí být vybrána tak, aby hadice mezi hořákem a dopravníkem byla napnutá a měla minimálně délku 20 cm (optimálně cm) z důvodu bezpečnosti. Maximální délka hadice by neměla být větší než 1m. Ke každému dopravníku je dodávána podpěrná noha. Její délku nastavíme tak, aby byl úhel dopravníku maximálně 45 a hadice byla napnutá.

12 Kotel na pelety ATMOS D31P rozsah výkonu třída cena kotle bez DPH D 31 P 8,9-30 kw ,- Kotel D31P neumožňuje topit kusovým dřevem. D31P Kotle na pelety ATMOS D30P, D40P, D50P rozsah výkonu třída cena kotle bez DPH D 30 P 8,9-29,8 kw ,- D 40 P 8,9-40 kw ,- NOVINKA D 50 P 13,5-45 kw ,- NOVINKA Kotle D30P, D40P a D50P umožňují v případě nouze topit kusovým dřevem po vyjmutí hořáku ze spalovací komory. D30P, D40P a D50P Pro tyto kotle je určen hořák: cena bez DPH ATMOS A45 8,5-49 kw kód: H ,- - bez dopravníku Hořák ATMOS A45 je určen pouze pro kvalitní bílé pelety z měkkého dřeva bez kůry o průměru 6-8 mm, o délce mm a výhřevnosti MJ.kg -1. Výhodou hořáku je automatické zapalování paliva pomocí žhavící spirály, která zapálí pelety kdykoli je potřeba zatopit. Není určen pro tmavé pelety, které se spékají ve spalovací komůrce hořáku. V takovém případě ztrácíme komfort vytápění a je nutné spalovací komůrku hořáku čistit jednou za 1-3 dny. Hořák ATMOS A45 Hořák ATMOS A45 má stejný způsob řízení a regulace jako hořák A25, proto u kotle D30P, D31P, D40P a D50P můžeme využít funkci řízení hořáku podle teplot na vyrovnávací nádrži a výměníku pro solár. To umožňuje řídit provoz hořáku pomocí čtyř čidel tak, že pokud čidlo na solárním panelu zjístí, že je výhodné ohřívat vyrovnávací nádrž energií ze slunečního kolektoru, zajistí regulace hořáku nabíjení nádrže energií z pelet pouze do úrovně čidla TK (TS2), které je umístěno v nádrži mezi čidlem TS a TV.

13 Kotel na pelety ATMOS D80P rozsah výkonu třída cena kotle bez DPH D 80 P kw ,- NOVINKA Kotel D80P je v základu vybaven popelníkem jako standardní typy kotlů na pelety DxxP. Pro náročné zákaníky je možné kotel vybavit automatickým odvodem popela s přídavným popelníkem o objemu 68 nebo 135 l. Pro předepsané zapojení kotle s vyrovnávací nádrží, je kotel dodáván s dvěmi čidly KTF 20 s 5 m kabelem. Kotel D80P neumožňuje topit kusovým dřevem. D80P Pro tento kotel je určen hořák: NOVINKA cena bez DPH ATMOS A kw kód: H ,- - bez dopravníku Hořák ATMOS A85 je určen pro kvalitní bílé pelety z měkkého dřeva bez kůry o průměru 6-8 mm, o délce mm a výhřevnosti MJ.kg -1. Výhodou hořáku je automatické zapalování paliva pomocí žhavící spirály, která zapálí pelety kdykoli je potřeba zatopit. Hořák ATMOS A85 Hořák je v základu vybaven pneumatickým čištěním, které při každém dohoření nebo v pravidelných intervalech vyčistí spalovací komůrku hořáku. Díky pneumatickému čištění postačí zkontrolovat, popřípadě vyčistit spalovací komůrku hořáku jednou za 14 dní až měsíc. Hořák ATMOS A85 má stejný způsob řízení jako menší hořáky ATMOS A25 a A45. Kotel D80P s hořákem A85 vždy zapojíme s vyrovnávací nádrží o minimálním objemu 1000 l, kde využijeme funkci řízení hořáku podle dvou teplot na vyrovnávací nádrži a vládání odtahového ventilátoru kotle přímo z hořáku. Hořák ATMOS A85 s pneumatickým čištěním Pro hořáky ATMOS A85 a A45 jsou určeny tyto dopravníky: cena bez DPH Šnekový dopravník hřídelový DRA50 kód: H ,- o délce 1,7 m a průměru 80 mm (převodovka 40 W) Šnekový dopravník hřídelový DRA50 kód: H ,- o délce 2,5 m a průměru 80 mm (převodovka 40 W) Šnekový dopravník hřídelový DRA50 kód: H ,- o délce 4 m a průměru 80 mm (převodovka 40 W) Šnekový dopravník hřídelový DRA50 kód: H ,- o délce 5 m a průměru 80 mm (převodovka 40 W)

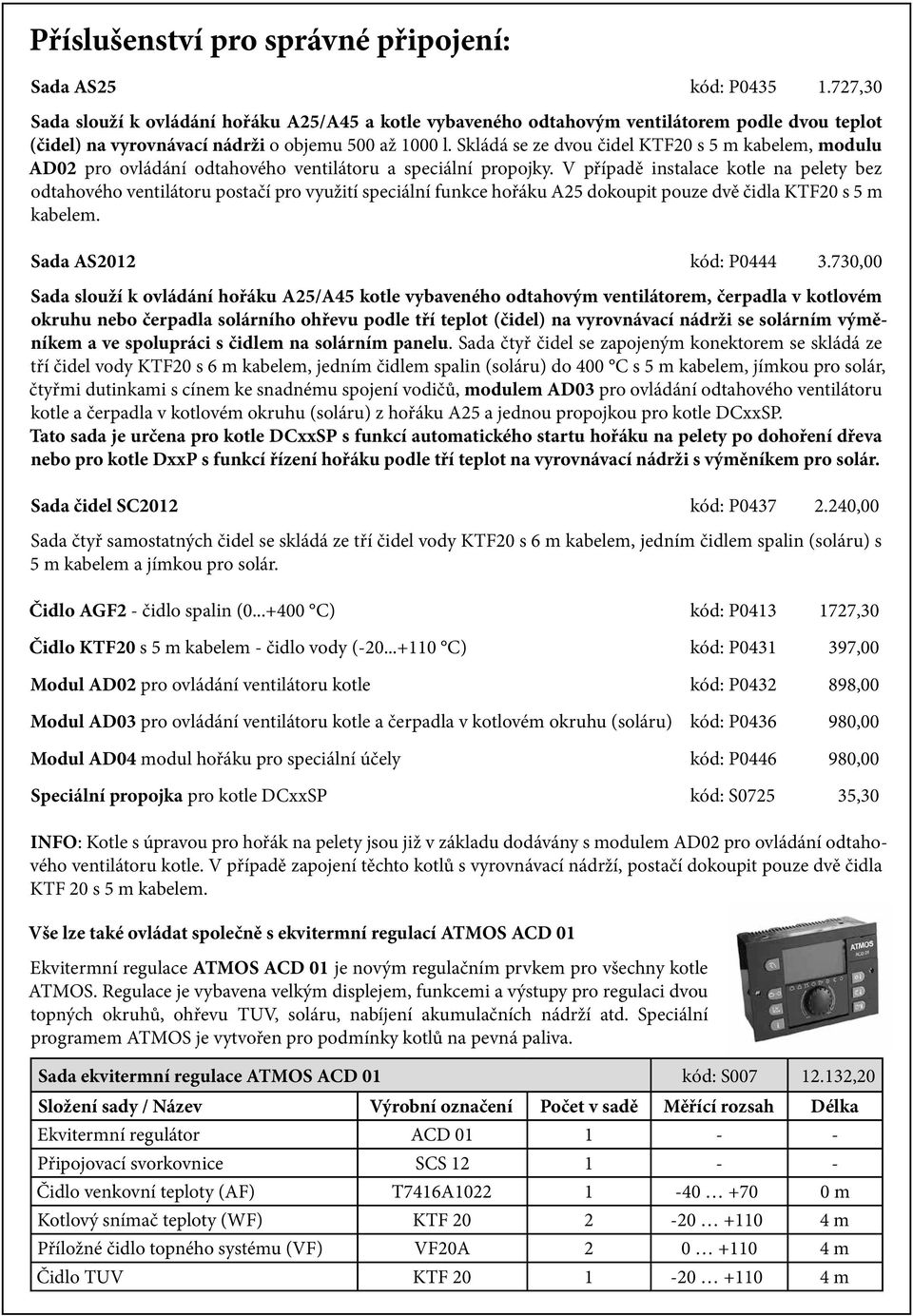

14 Příslušenství pro správné připojení: Sada AS25 kód: P ,30 Sada slouží k ovládání hořáku A25/A45 a kotle vybaveného odtahovým ventilátorem podle dvou teplot (čidel) na vyrovnávací nádrži o objemu 500 až 1000 l. Skládá se ze dvou čidel KTF20 s 5 m kabelem, modulu AD02 pro ovládání odtahového ventilátoru a speciální propojky. V případě instalace kotle na pelety bez odtahového ventilátoru postačí pro využití speciální funkce hořáku A25 dokoupit pouze dvě čidla KTF20 s 5 m kabelem. Sada AS2012 kód: P ,00 Sada slouží k ovládání hořáku A25/A45 kotle vybaveného odtahovým ventilátorem, čerpadla v kotlovém okruhu nebo čerpadla solárního ohřevu podle tří teplot (čidel) na vyrovnávací nádrži se solárním výměníkem a ve spolupráci s čidlem na solárním panelu. Sada čtyř čidel se zapojeným konektorem se skládá ze tří čidel vody KTF20 s 6 m kabelem, jedním čidlem spalin (soláru) do 400 C s 5 m kabelem, jímkou pro solár, čtyřmi dutinkami s cínem ke snadnému spojení vodičů, modulem AD03 pro ovládání odtahového ventilátoru kotle a čerpadla v kotlovém okruhu (soláru) z hořáku A25 a jednou propojkou pro kotle DCxxSP. Tato sada je určena pro kotle DCxxSP s funkcí automatického startu hořáku na pelety po dohoření dřeva nebo pro kotle DxxP s funkcí řízení hořáku podle tří teplot na vyrovnávací nádrži s výměníkem pro solár. Sada čidel SC2012 kód: P ,00 Sada čtyř samostatných čidel se skládá ze tří čidel vody KTF20 s 6 m kabelem, jedním čidlem spalin (soláru) s 5 m kabelem a jímkou pro solár. Čidlo AGF2 - čidlo spalin ( C) kód: P ,30 Čidlo KTF20 s 5 m kabelem - čidlo vody ( C) kód: P ,00 Modul AD02 pro ovládání ventilátoru kotle kód: P ,00 Modul AD03 pro ovládání ventilátoru kotle a čerpadla v kotlovém okruhu (soláru) kód: P ,00 Modul AD04 modul hořáku pro speciální účely kód: P ,00 Speciální propojka pro kotle DCxxSP kód: S ,30 INFO: Kotle s úpravou pro hořák na pelety jsou již v základu dodávány s modulem AD02 pro ovládání odtahového ventilátoru kotle. V případě zapojení těchto kotlů s vyrovnávací nádrží, postačí dokoupit pouze dvě čidla KTF 20 s 5 m kabelem. Vše lze také ovládat společně s ekvitermní regulací ATMOS ACD 01 Ekvitermní regulace ATMOS ACD 01 je novým regulačním prvkem pro všechny kotle ATMOS. Regulace je vybavena velkým displejem, funkcemi a výstupy pro regulaci dvou topných okruhů, ohřevu TUV, soláru, nabíjení akumulačních nádrží atd. Speciální programem ATMOS je vytvořen pro podmínky kotlů na pevná paliva. Sada ekvitermní regulace ATMOS ACD 01 kód: S ,20 Složení sady / Název Výrobní označení Počet v sadě Měřící rozsah Délka Ekvitermní regulátor ACD Připojovací svorkovnice SCS Čidlo venkovní teploty (AF) T7416A m Kotlový snímač teploty (WF) KTF m Příložné čidlo topného systému (VF) VF20A m Čidlo TUV KTF m

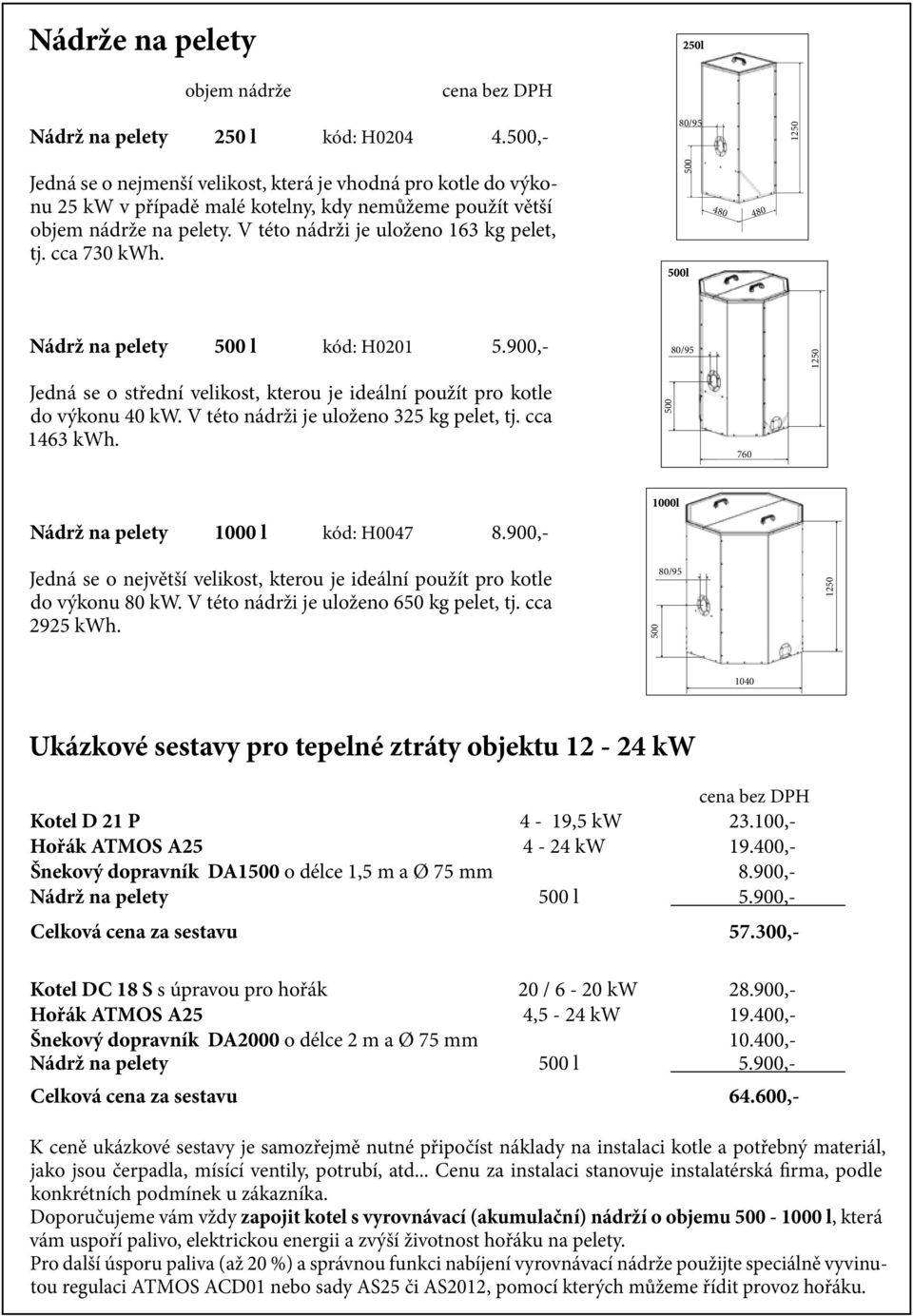

15 Nádrže na pelety objem nádrže cena bez DPH Nádrž na pelety 250 l kód: H ,- 80/ Jedná se o nejmenší velikost, která je vhodná pro kotle do výkonu 25 kw v případě malé kotelny, kdy nemůžeme použít větší objem nádrže na pelety. V této nádrži je uloženo 163 kg pelet, tj. cca 730 kwh Nádrž na pelety 500 l kód: H ,- 80/ Jedná se o střední velikost, kterou je ideální použít pro kotle do výkonu 40 kw. V této nádrži je uloženo 325 kg pelet, tj. cca 1463 kwh Nádrž na pelety 1000 l kód: H ,- Jedná se o největší velikost, kterou je ideální použít pro kotle do výkonu 80 kw. V této nádrži je uloženo 650 kg pelet, tj. cca 2925 kwh / Ukázkové sestavy pro tepelné ztráty objektu kw cena bez DPH Kotel D 21 P 4-19,5 kw ,- Hořák ATMOS A kw ,- Šnekový dopravník DA1500 o délce 1,5 m a Ø 75 mm 8.900,- Nádrž na pelety 500 l 5.900,- Celková cena za sestavu ,- Kotel DC 18 S s úpravou pro hořák 20 / 6-20 kw ,- Hořák ATMOS A25 4,5-24 kw ,- Šnekový dopravník DA2000 o délce 2 m a Ø 75 mm ,- Nádrž na pelety 500 l 5.900,- Celková cena za sestavu ,- K ceně ukázkové sestavy je samozřejmě nutné připočíst náklady na instalaci kotle a potřebný materiál, jako jsou čerpadla, mísící ventily, potrubí, atd... Cenu za instalaci stanovuje instalatérská firma, podle konkrétních podmínek u zákazníka. Doporučujeme vám vždy zapojit kotel s vyrovnávací (akumulační) nádrží o objemu l, která vám uspoří palivo, elektrickou energii a zvýší životnost hořáku na pelety. Pro další úsporu paliva (až 20 %) a správnou funkci nabíjení vyrovnávací nádrže použijte speciálně vyvinutou regulaci ATMOS ACD01 nebo sady AS25 či AS2012, pomocí kterých můžeme řídit provoz hořáku.

16 Automatický odvod popela pro kotle DxxP Odpopelňovací zařízení - bez přídavného popelníku kód cena bez DPH Pro kotle D14P, D21P S ,- Pro kotle D25P, D31P S ,- Pro kotle D15P, D20P S ,- Pro kotle D30P, D40P S ,- Pro kotel D50P S ,- Pro kotel D80P S ,- Přídavné popelníky pro kotle D14P, D21P, D25P, D31P, D15P, D20P, D30P, D40P, D50P (červený) kód cena bez DPH Malý - objem 28 l S ,- Doporučená velikost pro kotle D14P, D21P, D25P, D15P, D20P při spalování kvalitních dřevěných pelet. Interval vybírání popela jednou za dní. Střední - objem 68 l S ,- Doporučená velikost pro kotle D14P, D21P, D25P, D15P, D20P, D30P, D31P, D40P, D50P při spalování kvalitních dřevěných pelet. Interval vybírání popela jednou za dní. Velký - objem 135 l S ,- Doporučená velikost pro kotel D50P při spalování pelet s větší popelnatostí. Interval vybírání popela jednou za dní. Přídavné popelníky pro kotel D80P Střední - objem 68 l S ,- Určen pouze pro kotel D80P - pro průměr šneku 80 mm. Velký - objem 135 l S ,- Určen pouze pro kotel D80P - pro průměr šneku 80 mm. Jako příslušenství ke každému kotli na pelety DxxP, který byl vyroben po je možné dokoupit automatické odpopelnění z tělesa kotle do přídavného externího popelníku /30/. Toto automatické odpopelňovací zařízení nevyžaduje žádnou zvláštní obsluhu a zvyšuje komfort vytápění. Vybírání popela probíhá zcela automaticky za pomocí šnekového dopravníku s převodovkou /1/, který vybírá popel z komory pod hořákem v pravidelných intervalech po 3, 12 nebo 24 hodinách, podle nastavení pro konkrétní palivo. Automatické vybírání popela je možné v případě potřeby zapnout i manuálně pouhým vypnutím a zapnutím vypínače na kotli. Velikost popelníku volíme po důkladném zvážení na základě popelnatosti paliva.

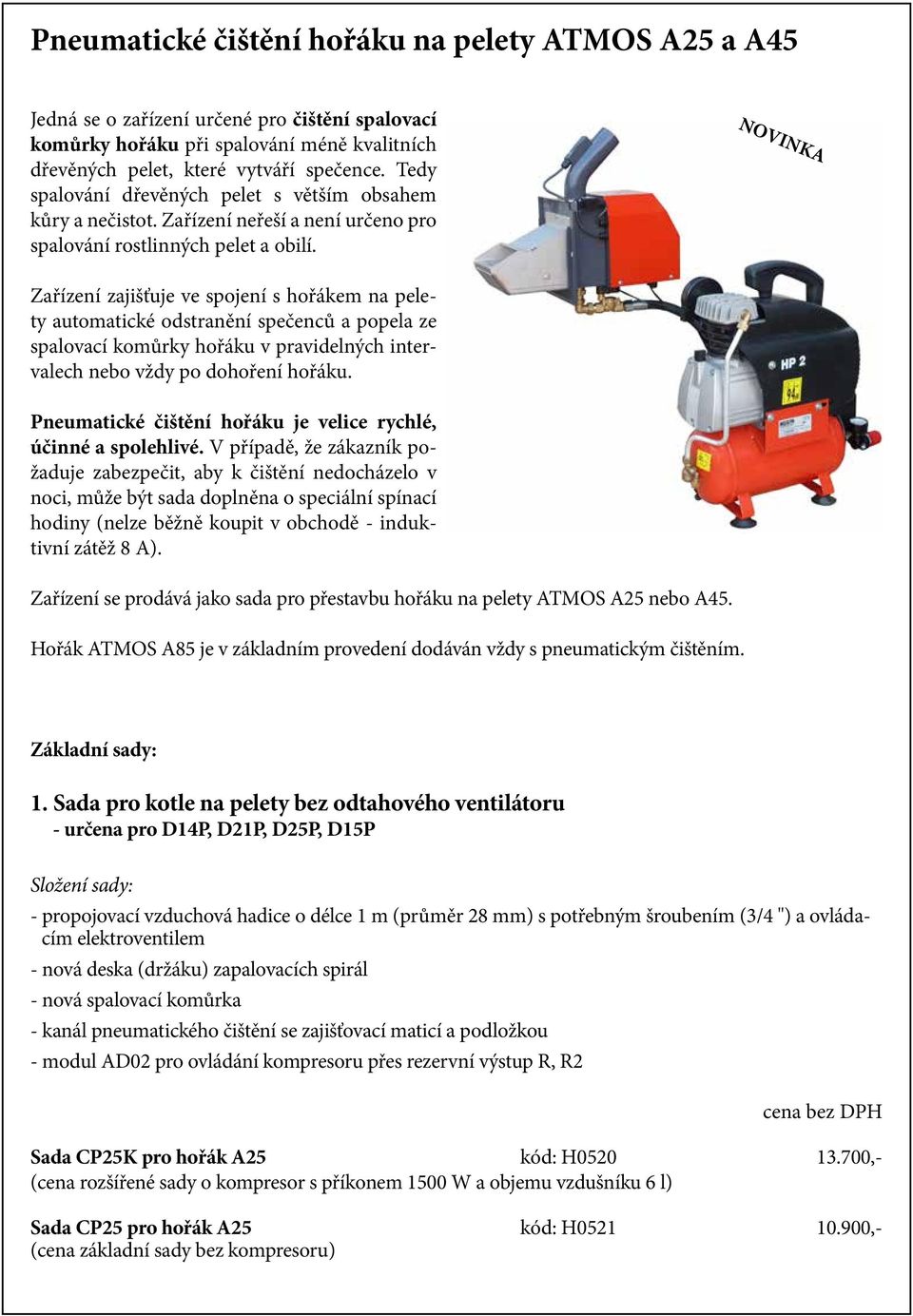

17 Pneumatické čištění hořáku na pelety ATMOS A25 a A45 Jedná se o zařízení určené pro čištění spalovací komůrky hořáku při spalování méně kvalitních dřevěných pelet, které vytváří spečence. Tedy spalování dřevěných pelet s větším obsahem kůry a nečistot. Zařízení neřeší a není určeno pro spalování rostlinných pelet a obilí. NOVINKA Zařízení zajišťuje ve spojení s hořákem na pelety automatické odstranění spečenců a popela ze spalovací komůrky hořáku v pravidelných intervalech nebo vždy po dohoření hořáku. Pneumatické čištění hořáku je velice rychlé, účinné a spolehlivé. V případě, že zákazník požaduje zabezpečit, aby k čištění nedocházelo v noci, může být sada doplněna o speciální spínací hodiny (nelze běžně koupit v obchodě - induktivní zátěž 8 A). Zařízení se prodává jako sada pro přestavbu hořáku na pelety ATMOS A25 nebo A45. Hořák ATMOS A85 je v základním provedení dodáván vždy s pneumatickým čištěním. Základní sady: 1. Sada pro kotle na pelety bez odtahového ventilátoru - určena pro D14P, D21P, D25P, D15P Složení sady: - propojovací vzduchová hadice o délce 1 m (průměr 28 mm) s potřebným šroubením (3/4 ") a ovládacím elektroventilem - nová deska (držáku) zapalovacích spirál - nová spalovací komůrka - kanál pneumatického čištění se zajišťovací maticí a podložkou - modul AD02 pro ovládání kompresoru přes rezervní výstup R, R2 cena bez DPH Sada CP25K pro hořák A25 kód: H ,- (cena rozšířené sady o kompresor s příkonem 1500 W a objemu vzdušníku 6 l) Sada CP25 pro hořák A25 kód: H ,- (cena základní sady bez kompresoru)

18 2. Sada pro kotle na pelety s odtahovým ventilátorem - určena pro D20P, DCxxSP (hořák A25), D31P, D30P, D40P, D50P (hořák A45) cena bez DPH Složení sady: - propojovací vzduchová hadice o délce 1 m (průměr 28 mm) s potřebným šroubením (3/4 ") a ovládacím elektroventilem - nová deska (držáku) zapalovacích spirál - nová spalovací komůrka - kanál pneumatického čištění se zajišťovací maticí a podložkou - modul AD04 pro speciální funkce ventilátoru kotle - modul AD03 pro ovládání ventilátoru kotle a kompresoru přes rezervní výstup R, R2 Sada CP25KS pro hořák A25 kód: H ,- (cena rozšířené sady o kompresor s příkonem 1500 W a objemu vzdušníku 6 l) Sada CP25S pro hořák A25 kód: H ,- (cena základní sady bez kompresoru) Sada CP45KS pro hořák A45 kód: H ,- (cena rozšířené sady o kompresor s příkonem 1500 W a objemu vzdušníku 6 l) Sada CP45S pro hořák A45 kód: H ,- (cena základní sady bez kompresoru) 3. Sada pro zplynovací kotle na dřevo, dřevěné brikety a uhlí a dřevo se zabudovaným hořákem ve vrchních dvířkách - určena pro DCxxS, DCxxRS, CxxS, ACxxS Složení sady: - propojovací vzduchová hadice o délce 1,5 m (průměr 28 mm) s potřebným šroubením (3/4 ") a ovládacím elektroventilem - nová deska (držáku) zapalovacích spirál - nová spalovací komůrka - kanál pneumatického čištění se zajišťovací maticí a podložkou - modul AD04 pro speciální funkce ventilátoru kotle - modul AD03 pro ovládání ventilátoru kotle a kompresoru přes rezervní výstup R, R2 - speciální kovový kryt pod klapku Sada UCP25KS pro hořák A25 kód: H ,- (cena rozšířené sady o kompresor s příkonem 1500 W a objemu vzdušníku 6 l) Sada UCP25S pro hořák A25 kód: H ,- (cena základní sady bez kompresoru) INFO - základní sadu bez kompresoru volíme jen v případě, že vlastníme kompresor o objemu vzdušníku od 5 do 10 l, který je schopen dosáhnout tlaku 5-8 barů ( kpa). Kompresor nebo vzdušník musí být v bezprostřední blízkosti kotle a musí být dodrženy základní průměry potrubí. Sada pro vyvrtání otvoru do staršího těla hořáku kód: S ,- - je určena pro hořáky, které nejsou z výroby vybaveny otvorem pro zabudování pneumatického čištění. Sada se skládá z odstupňovaného vrtáku pro vyvrtání otvoru Ø 27 ±1 mm a přípravku na předvrtání základního otvoru v těle hořáku. Samotný přípravek na předvrtání otvoru v těle hořáku kód: S ,- Speciální spínací hodiny s induktivní zátěž 8 A kód: S ,-

19 Textilní zásobníky pelet ATMOS Velké textilní zásobníky pelet jsou určeny k pohodlnému uskladnění pelet na topnou sezónu. Zásobníky je možné umístit přímo do kotelny nebo do přilehlých prostor. Další možností je jejich umístění do uzavřených venkovních přístřešků tak, aby nebyly vystaveny slunečnímu záření a povětrnostním vlivům (např. dešti, větru). Zásobníky ATZ jsou určeny pro pneumatické tankování pelet z cisterny. Pro tento účel jsou vybaveny dvěma přírubami STORZ A110, které je možné umístit do dvou libovolných stran. Textilní zásobník je také vybaven dvěma otvory, kterými je možné silo do určité výšky naplnit ručně z pytlů nebo bigbagu. Součástí dodávky je univerzální nádoba umístěná ve spodní části sila, která je osazena pneumatickou sondou pro pneumatickou dopravu pelet nebo přírubou umožňující nabírání pelet přímo šnekovým dopravníkem (typ DAxxxx a DRA50) do hořáku A25 nebo A45 a A85. V těchto případech doporučujeme použít délku dopravníku minimálně 2.5, 3, 4 a 5 m. Zásobník je řešen jako ocelová konstrukce zaručující snadnou montáž, do které je zavěšen textilní vak vyrobený z pevného materiálu se speciální vnitřní úpravou pro snížení pronikání vlhkosti do uskladněných pelet. Před instalací zásobníku není zapotřebí zvláštních stavebních úprav, sila vyžadují pouze zpevněnou, optimálně betonovou podlahu. Zásobníky jsou vyráběny ve třech základních velikostech o maximálním využitelném objemu 4.5, 5.5 a 6.7 m 3. Typ zásobníku, respektive četnost jeho doplňování v topné sezóně lze zjednodušeně stanovit podle základního pravidla: 1 kw potřebného výkonu zdroje tepla = 0,5 m 3 (325 kg) pelet/rok. Textilní zásobník s příslušenstvím (univerzální nádoba (H0510), 2x STORZ A110, kotvení atd.) sada kód objem (m 3 ) (t) pelet rozměry stran (mm) výška (mm) cena bez DPH ATZ 5 H0505 4,4-5,5 2,9-3, x ,- ATZ 6 H0506 5,3-6,5 3,5-4, x ,- ATZ 7 H0507 6,3-7,9 4,1-5, x ,- cena bez DPH Univerzální nádoba pro textilní zásobníky ATZ 6.900,- kód: H je vybavena pneumatickou nasávací sondou a výměnnou redukcí umožňující přímé nabírání pelet šnekovým dopravníkem z textilního sila. Její součástí je uzavírací mechanismus a čistící otvor. POZOR: Univerzální nádoba je součástí každé dodávky textilního zásobníku ATZ.

20 Ceník pneumatické dopravy pelet Ling (pro koncového zákazníka) Standardní sestava pro nádrž 250, 500 a 1000 l: cena bez DPH 1) kód: H0110 Pneumatický podavač peletek PD - LING ,- - samostatný Pneumatický podavač peletek PD - LING - včetně víka a nutného příslušenství pro zabudování na zásobník 250, 500 a 1000 l kód: H0121 pro zásobník 250 l ,- kód: H0122 pro zásobník 500 l ,- kód: H0123 pro zásobník 1000 l ,- Jedná se o zařízení skládající se z cyklonu zabudovaného ve víku zásobníku pelet (250 l, 500 l, 1000 l), řídící jednotky, hladinoměru a nasávacího ventilátoru. Nasávací sonda pelet je součástí sila ATZ. 2) kód: H0112 Antistatická hadice o průměru 50 mm - á 1 m 190,- Hadice pro propojení mezi cyklonem, sacím ventilátorem a zásobníkem (např. ATZ). Cena je za jeden metr hadice. Délka je vždy různá, nesmíme však zapomenout, že její délka je dvojnásobkem vzdálenosti mezi velkým zásobníkem (např. ATZ) a pneumatickým podavačem. Dodáváno v délkách - 6,25 m, 12,5 m a 25 m Náhradní díly pneumatické dopravy pelet Ling: 3) kód: H0117 Ventilátor pro PD - LING 8.505,- Náhradní kompletní ventilátor (s oplechováním). Lze jej použít po úpravě i samostatně. 4) kód: H0118 Regulátor PD - LING 6.405,- Náhradní elektronický regulátor 5) kód: H0119 Vrtulový hladinoznak PD - LING 9.345,- Náhradní hladinoznak kompletní. Lze jej použít i samostatně.

21 Příslušenství pro pneumatickou dopravu pelet: Pneumatická sonda kód: H ,- - je určená pro vícebodové nasávání pelet ze zásobníku s rovným (šikmým) dnem Rozdělovač pneumatické dopravy - 2 okruhy kód: H ,- - je určen pro pneumatickou dopravu pelet při použití dvou pneumatických sond (H0511) v zásobníku s rovným (šikmým) dnem. Slouží k přehození (změně) nasávacího místa v zásobníku. Při větším počtu sond je možné rozdělovače řadit vedle sebe. Rozdělovač pneumatické dopravy - 3 okruhy kód: H ,- - je určen pro pneumatickou dopravu pelet při použití tří pneumatických sond (H0511) v zásobníku s rovným (šikmým) dnem. Slouží k přehození (změně) nasávacího místa v zásobníku. Při větším počtu sond je možné rozdělovače řadit vedle sebe. Ukázka zásobníku s vícebodovým nasáváním pelet pneumatickou dopravou sonda 1 sonda 2 pneumatický rozdělovač Ceník alternativního hořáku ELTO (extra lehký topný olej) (určeno pro kotle DC18SPL, DC25SPL, DC32SPL) cena bez DPH Hořák na ELTO Riello 40 G 3 RK (výkon kw) kód: H ,-

22 INSTALACE KOTELNY NA PELETY 1. Prostor kotelny se zásobníkem 500 l a dopravníkem 1,5 m Popis: Kotelna se samostaným zásobníkem o objemu 500 l, do kterého je možné uložit 325 kg pelet. Délka dopravníku musí být minimálně 1,5 m tak, aby hadice mezi hořákem a dopravníkem měla minimálně 20 cm (optimálně cm) z důvodu bezpečnosti. Maximální délka hadice by neměla být delší než 1 m. Ke každému dopravníku je dodávána podpěrná noha. Ve stísněných prostorech doporučujeme nohu nahradit řetízkem, na který zavěsíme dopravník od stropu (je součástí dodávky dopravníku). Šnekový dopravník by měl mít úhel maximálně 45. Externí zásobník na pelety je standardně dodáván o velikosti 250 l, 500 l a 1000 l, který vám postačí na dobu 3 až 14 dní, podle odebíraného výkonu. Čím větší objem zásobníku, tím lépe. Legenda: 1 - Kotel 2 - Hořák 3 - Dopravník 4 - Zásobník

23 2. Prostor kotelny se zásobníkem 500 l a dopravníkem 2 m pro kotle s úpravou pro hořák na pelety Popis: Kotelna se samostaným zásobníkem o objemu 500 l, do kterého je možné uložit 325 kg pelet. Délka dopravníku musí být minimálně 2 m, aby hadice mezi hořákem a dopravníkem měla minimální délku 20 cm z důvodu bezpečnosti. Optimální je však větší délka (cca cm) tak, abychom mohli při čištění spalovací komory hořáku snadno otevřít dvířka a nemuseli sundávat hadici. V případě potřeby můžeme zásobník na pelety podložit tak, aby nám vše vycházelo ideálně. Ke každému dopravníku je dodávána podpěrná noha. Ve stísněných prostorech doporučujeme nohu nahradit řetízkem, na který zavěsíme dopravník od stropu. Šnekový dopravník by měl mít úhel maximálně 45. Externí zásobník na pelety je standardně dodáván o velikosti 250 l, 500 l a 1000 l, který vám postačí na dobu 3 až 14 dní, podle odebíraného výkonu. Čím větší objem zásobníku, tím lépe. Pozor - hořák na pelety je možné nainstalovat pouze do kotle vybaveného odtahovým ventilátorem. Hořáky na pelety instalujeme pouze do zplynovacích kotlů ATMOS do výkonu 40 kw (mimo typu DCxxGS). Legenda: 1 - Komín 2 - Kouřovod 3 - Kotel 4 - Hořák 5 - Dopravník 6 - Zásobník

24 3. Prostor kotelny s vestavěným zásobníkem na pelety 5 m 3 Popis: Kotelna se zabudovaným zásobníkem o objemu 5 m 3, do kterého je možné uložit 3250 kg pelet. Pro tento účel je použit 1,5 m (2,5 m) dopravník. Pro snadný přístup do zásobníku je vytvořen segmentový otvor, který můžeme přizpůsobit výšce hladiny pelet v zásobníku.ve vrchní části zásobníku jsou umístěny dva otvory pro doplňování pelet z cisterny. POZOR - V případě, že pelety budou do zásobníku v kotelně čerpány přímo z cisterny, je nutné dodržet několik zásad, které zabraňují jejich rozdrcení při pneumatické dopravě. Především je nutné zabránit, aby pelety nedopadaly přímo na tvrdou stěnu zásobníku, ale na plentu, která je zavěšena ve středu zásobníku od stropu. Zabezpečíme tak rovnoměrné plnění zásobníku a zamezíme jejich drcení na drobné pelety a prach. Pro optimální sesýpávání pelet musí být úhel vnitřních stěn v zásobníku minimálně 45. Všechny stěny směřujeme do nejnižšího bodu zásobníku, z kterého si je nabírá šnekový dopravník. Legenda: 1 - Kotel 2 - Hořák na pelety 3 - Dopravník 4 - Zásobník na pelety 6 - Otvor pro doplňování pelet z cisterny

25 4. Prostor kotelny s textilním zásobníkem na pelety 4,6-6,8 m 3 a dlouhým dopravníkem Popis: Kotelna s externím textilním zásobníkem paliva postaveném vedle kotle nebo ve vedlejší místnosti s přímím dávkováním paliva do hořáku dlouhým dopravníkem. Textilní zásobník o objemu 4,6-6,8 m 3, do kterého je možné uložit kg pelet dle typu, umožňuje díky své velikosti doplňování paliva jednou až třikrát za sezónu. Doplňování paliva provádíme z cisterny nebo případně nouze z pytlů o váze 15 kg. Ve vrchní části textilního zásobníku jsou umístěny dvě příruby s otvory pro pohodlné doplňování pelet z cisterny. Materiál textilního zásobníku zabraňuje pronikání velkého množství vlhkosti do paliva a lze jej snadno smontovat podle požadavků zákazníka. Všechny stěny textilního zásobníku směřují do nejnižšího bodu, univerzální sondy, z které si pelety nabírá šnekový dopravník o délce 2, 2.5, 3, 4 nebo 5 m. Legenda: 1 - Kotel 2 - Hořák na pelety 3 - Přívodní hadice pelet 4 - Dopravník 5 - Univeruální nádoba se sběrnou sondou pod textilní zásobník (H0510) 6 - Textilní zásobník (4,6-6,8 m 3 ) 7 - Otvor pro doplňování pelet

26 5. Prostor kotelny se zásobníkem 500 l a pneumatickým doplňováním pelet z velkého nadzemního zásobníku mimo kotelnu Popis: Kotelna se zásobníkem o objemu 500 l, do kterého je možné uložit 325 kg pelet, na kterém je umístěna pneumatická doprava pelet (cyklon, ventilátor a řídící jednotka). Tato pneumatická doprava umožňuje automaticky doplňovat menší zásobník v kotelně z velkého sila o libovolném objemu (standardně 4-7 m 3 ), které je umístěno mimo objekt. Tento systém je určen pro pohodlné doplňování pelet o průměru 4 až 10 mm ze sila vzdáleného max. 15 m (délka potrubí 2x 15 m) a s převýšením max. 6 m. Výkon = dopravované množství pelet je 8-12 kg/min. Příkon pneumatické dopravy pelet je 1650 W. Toto zařízení však neběží trvale, ale pouze v případě vyprázdnění zásobníku pelet u kotle. Legenda: 1 - Kotel 2 - Hořák na pelety 3 - Dopravník 4 - Zásobník na pelety 5 - Pneumatický podavač pelet 6 - Sací ventilátor 7, 8 - Antistatická hadice (H0112) 9 - Univerzální nádoba se sběrnou sondou pod textilní zásobník (H0510) 10 - Textilní zásobník (4-7 m 3 )

27 Ukázka základního zapojení kotle D14P, D15P, D21P, D25P s vyrovnávací nádrží pro regulaci hořáku podle čidla TS a TV INFO - Čidla TV a TS na akumulační nádrži jsou zapojena přímo do hořáku. Kotel nemá odtahový ventilátor, a proto pro jeho řízení nepotřebujeme modul AD02. Čerpadlo v kotlovém okruhu je ovládáno přímo zabudovaným termostat z panelu kotle. Ke kotli, hořáku a dopravníku je nutné dokoupit toto příslušenství: dvě čidla KTF 20 (2x P0431) Proto, aby vše dobře fungovalo, je kromě základních nastavení výkonu (parametr T4 a T6) a nastavení kvality spalování na ventilátoru (klapka ventilátoru) nutné upravit parametry: S6 = 1, S14 = 0, S15 = 2

28 Ukázka zapojení kotlů DCxxS, CxxS, ACxxS, DCxxRS se zabudovaným hořákem ve vrchních dvířkách s vyrovnávací nádrží pro regulaci hořáku podle čidla TS a TV a řízení kotlového čerpadla dle čidla kotle TK INFO - Čidlo TK zasunuté v jímce kotle, čidla TV a TS v jímkách na akumulační nádrži, vše společně zapojeno přímo do konektoru hořáku. Moduly (2x AD02) vloženy pod přístrojovou kapotu kotle a zapojeny na svorkovnici kotle. První modul AD02, svorka LA - ovládá odtahový ventilátor kotle (od součást kotle z výroby). Druhý modul AD02 - svorka LA ovládá čerpadlo v kotlovém okruhu. Ke kotli, hořáku a dopravníku je nutné dokoupit toto příslušenství: modul AD02 (P0432), tři čidla KTF 20 (3x P0431) Proto, aby vše dobře fungovalo, je kromě základních nastavení výkonu (parametr T4 a T6) a nastavení kvality spalování na ventilátoru (klapka ventilátoru) nutné upravit parametry: S6 = 4, S14 = 13, S15 = 2 (rezerva R parametr S6 ovládá ventilátor kotle, rezerva R2 parametr S14 ovládá kotlové čerpadlo) POZOR u kotlů DCxxSP a kotlů se zabudovaným hořákem do vrchních dvířek nelze využít funkci řízení solárního ohřevu přímo z hořáku na pelety.

29 Ukázka zapojení kotle DCxxSP s vyrovnávací nádrží pro regulaci hořáku podle čidla TS a TV, řízení kotle, hořáku a kotlového čerpadla podle čidla TK a TSV Funkce automatického startu hořáku po dohoření dřeva INFO - Čidlo TK zasunuté v jímce kotle, čidlo spalin TSV zabudované na boku kouřového kanálu kotle, čidla TV a TS v jímkách na akumulační nádrži, vše společně zapojeno přímo do konektoru hořáku. Modul AD03 vložen pod přístrojovou kapotu kotle a zapojen na svorkovnici kotle (modul AD03 - svorka LC čerpadlo, svorka LA ventilátor), kde ovládá odtahový ventilátor kotle a čerpadlo v kotlovém okruhu. Na přepínacím vypínači nasazena speciální propojka pro kotle DCxxSP. Ke kotli, hořáku a dopravníku je nutné dokoupit toto příslušenství: modul AD03 (P0436), tři čidla KTF 20 (3x P0431), čidlo spalin AGF2 do 400 C nebo T7425B1011 do 300 C (P0413 nebo P0414), speciální propojka pro kotle DCxxSP (S0725) - doporučeno vše koupit jako sadu AS2012 (P0444) Proto, aby vše dobře fungovalo, je kromě základních nastavení výkonu (parametr T4 a T6) a nastavení kvality spalování na ventilátoru (klapka ventilátoru) nutné upravit parametry: S6 = 4, S14 = 13, S15 = 2, S34 = 2 U kotlů DCxxSP doporučujeme pro lepší fungování čerpadla v kotlovém okruhu nastavit S40 = 1. (rezerva R parametr S6 ovládá ventilátor kotle, rezerva R2 parametr S14 ovládá kotlové čerpadlo) POZOR u kotlů DCxxSP a kotlů se zabudovaným hořákem do vrchních dvířek nelze využít funkci řízení solárního ohřevu přímo z hořáku na pelety.

30 Ukázka zapojení kotle D14P, D15P, D20P, D21P a D25P s vyrovnávací nádrží se solárním ohřevem pro regulaci hořáku podle čidla TS, TK a TV (automatická funkce přepínání čidel), funkce řízení solárního čerpadla podle teploty TSV a TS INFO - Čidla TV, TK a TS zasunuta v jímkách na akumulační nádrži se solárním ohřevem, čidlo teploty TSV umístěno v solárním panelu, vše společně zapojeno přímo do konektoru hořáku. Systém nepotřebuje žádný modul AD02 ani AD03, čerpadlo soláru je elektricky zapojeno přímo na svorkovnici kotle, kde je ovládáno přímo z hořáku rezervou R2. Mimo kotle D20P, P20, kde použijeme modul AD02 pro ovládání pouze odtahového ventilátoru kotle (modul AD02 - svorka LA). Čerpadlo v kotlovém okruhu je ovládáno přímo zabudovaným termostatem z panelu kotle. Ke kotli, hořáku a dopravníku je nutné dokoupit toto příslušenství: modul AD02 (P0432) (pouze u D20P), tři čidla KTF 20 (3x P0431), čidlo solárního panelu AGF2 do 400 C nebo T7425B1011 do 300 C (P0413 nebo P0414) s jímkou - doporučeno koupit jako sadu čidel SC 2012 (P0437) Proto, aby vše dobře fungovalo, je kromě základních nastavení výkonu (parametr T4 a T6) a nastavení kvality spalování na ventilátoru (klapka ventilátoru) nutné upravit parametry: S6 = 4, S14 = 14, S15 = 3 (rezerva R parametr S6 ovládá ventilátor pouze u kotle D20P) POZOR - modul AD02 můžeme nahradit modulem AD03 s tím, že využijeme jen potřebný výstup (modul AD02 nebo AD03 - svorka LA).

31 Ukázka zapojení kotle D20P, D30P, D31P, D40P, D50P s vyrovnávací nádrží pro regulaci hořáku podle čidla TS a TV a řízení kotlového čerpadla dle čidla TK A25 A45 (15-45 kw) INFO - Čidlo TK zasunuté v jímce kotle, čidla TV a TS v jímkách na akumulační nádrži, vše společně zapojeno přímo do konektoru hořáku. Modul AD03 vložen pod přístrojovou kapotu kotle a zapojen na svorkovnici kotle (modul AD03 - svorka LC čerpadlo, svorka LA - ventilátor), kde ovládá odtahový ventilátor kotle a čerpadlo v kotlovém okruhu. Ke kotli, hořáku a dopravníku je nutné dokoupit toto příslušenství: modul AD03 (P0436), tři čidla KTF 20 (3x P0431) Proto, aby vše dobře fungovalo, je kromě základních nastavení výkonu (parametr T4 a T6) a nastavení kvality spalování na ventilátoru (klapka ventilátoru) nutné upravit parametry: S6 = 4, S14 = 13, S15 = 2 (rezerva R parametr S6 ovládá ventilátor kotle, rezerva R2 parametr S14 ovládá kotlové čerpadlo).

32 Ukázka zapojení kotle D80P s vyrovnávací nádrží pro regulaci hořáku podle čidla TS a TV INFO - Čidla TV a TS na akumulační nádrži jsou zapojena přímo do hořáku. Ovládání odtahového ventilátoru kotle z hořáku přes modul AD04, ovládání funkcí pneumatického čištění z regulace hořáku AC07X - pneumatického ventilu (R), kompresoru přes modul AD02 (R2). Regulace ACD01 řídí pouze topný systém. Nutné příslušenství (je součástí hořáku): dvě čidla KTF 20 Proto, aby vše dobře fungovalo, je kromě základních nastavení výkonu (parametr T4 a T6) a nastavení kvality spalování na ventilátoru (klapka ventilátoru) nutné upravit parametry: S6 = 16, S14 = 15, S15 = 2 Čerpadlo v kotlovém okruhu je ovládáno přímo zabudovaným termostat z panelu kotle. Jaroslav Cankař & syn ATMOS Tel.: Velenského 487, Bělá pod Bezdězem , Česká republika Fax: /2014

33 ATMOS Sestavy pro kotle Varianty zapojení kotlů ATMOS Doporučená schemata zapojení s využitím Laddomatu 21/22, termoregulačních ventilů, trojcestných ventilů, řízených elektronickou regulací pro požadovanou teplotu vratné vody, elektronické regulace topných systémů a ohřev teplé užitkové vody, pro výkony kotlů do 100 kw. 11/2014 Jaroslav Cankař & syn ATMOS Tel.: Velenského 487, Bělá pod Bezdězem , Česká republika Fax:

34 VZOR 2

35 SESTAVY PRO KOTLE SUPER CENY platné od Pojišťovací sestava KÓD cena bez DPH cena s 21% DPH Pojišťovací sestava malá: AS 01/DN15 - KÓD: T0501 Složení: S0392 Odvzdušňovací ventil 1/2 110 C/10bar P0386 Pojistný ventil 1/2-2,5 bar P0341 Tlakoměr d=100-1/2-4 bar Doporučená do výkonu kotle 25 kw. 579,10 701,- Pojišťovací sestava střední: AS 02/DN20 - KÓD:T0502 Složení: S0392 Odvzdušňovací ventil 1/2 P0387 Pojistný ventil 3/4-2,5 bar P0341 Tlakoměr d=100-1/2-4 bar Doporučená do výkonu kotle 50 kw. 678,20 821,- Pojišťovací sestava velká: AS 03/DN25 - KÓD:T0503 Složení: S0392 Odvzdušňovací ventil 1/2 P0390 Pojistný ventil 1-2,5 bar P0341 Tlakoměr d=100-1/2-4 bar Doporučená do výkonu kotle 100 kw , ,- 2. Směšovací sestava vytápěného okruhu Směšovací sestava malá: AS 04/DN25 - KÓD: T0504 Složení: P0312 Trojcestný směšovač VRG DN25 - ESBE P0361 Kulový kohout 1 P0361 Kulový kohout 1 P0028 Čerpadlo Yonos PARA 25/1-6, RKA P0371 Filtr Y 1 Doporučená do výkonu na větev 40 kw , ,- Směšovací sestava střední: AS 05/DN32 - KÓD: T0505 Složení: P0333 Trojcestný směšovač VRG DN32 - ESBE P0362 Kulový kohout 5/4 P0362 Kulový kohout 5/4 P0028 Čerpadlo Yonos PARA 25/1-6, RKA P0372 Filtr Y 5/4 Doporučená do výkonu na větev 70 kw , ,- 3

36 KÓD cena bez DPH cena s 21% DPH 3. Přímá sestava vytápěného okruhu bez směšování Směšovací sestava malá: AS 06/DN25 - KÓD: T0506 Složení: P0361 Kulový kohout 1 P0361 Kulový kohout 1 P0028 Čerpadlo Yonos PARA 25/1-6, RKA P0371 Filtr Y 1 Doporučená do výkonu na větev 50 kw , ,- Směšovací sestava střední: AS 07/DN32 - KÓD: T0507 Složení: P0362 Kulový kohout 5/4 P0362 Kulový kohout 5/4 P0028 Čerpadlo Yonos PARA 25/1-6, RKA P0372 Filtr Y 5/4 Doporučená do výkonu na větev 70 kw , ,- 4. Termoregulační sestava kotlového okruhu ESBE Směšovací sestava malá: AS 08/DN25 - KÓD: T0508 Složení: P0021 Termoregulační ventil VTC511 25/60 C P0361 Kulový kohout 1 P0361 Kulový kohout 1 P0032 Čerpadlo Yonos PARA 25/1-6, RKC P0371 Filtr Y 1 P0091 Zpětná klapka bez pružiny BUG Doporučená do výkonu kotle 25 kw , ,- Směšovací sestava střední: AS 09/DN32 - KÓD: T0509 Složení: P0022 Termoregulační ventil VTC511 32/60 C P0362 Kulový kohout 5/4 P0362 Kulový kohout 5/4 P0032 Čerpadlo Yonos PARA 25/1-6, RKC P0372 Filtr Y 5/4 P0092 Zpětná klapka bez pružiny BUG 180 5/4 Doporučená do výkonu kotle 40 kw , ,- Směšovací sestava velká: AS 10/DN40 - KÓD: T0510 Složení: P0030 Termoregulační ventil VTC512 40/60 C P0363 Kulový kohout 6/4 P0363 Kulový kohout 6/4 P0032 Čerpadlo Yonos PARA 25/1-6, RKC P0373 Filtr Y 6/4 P0093 Zpětná klapka bez pružiny BUG 180 6/4 Doporučená do výkonu kotle 80 kw , ,- 4
