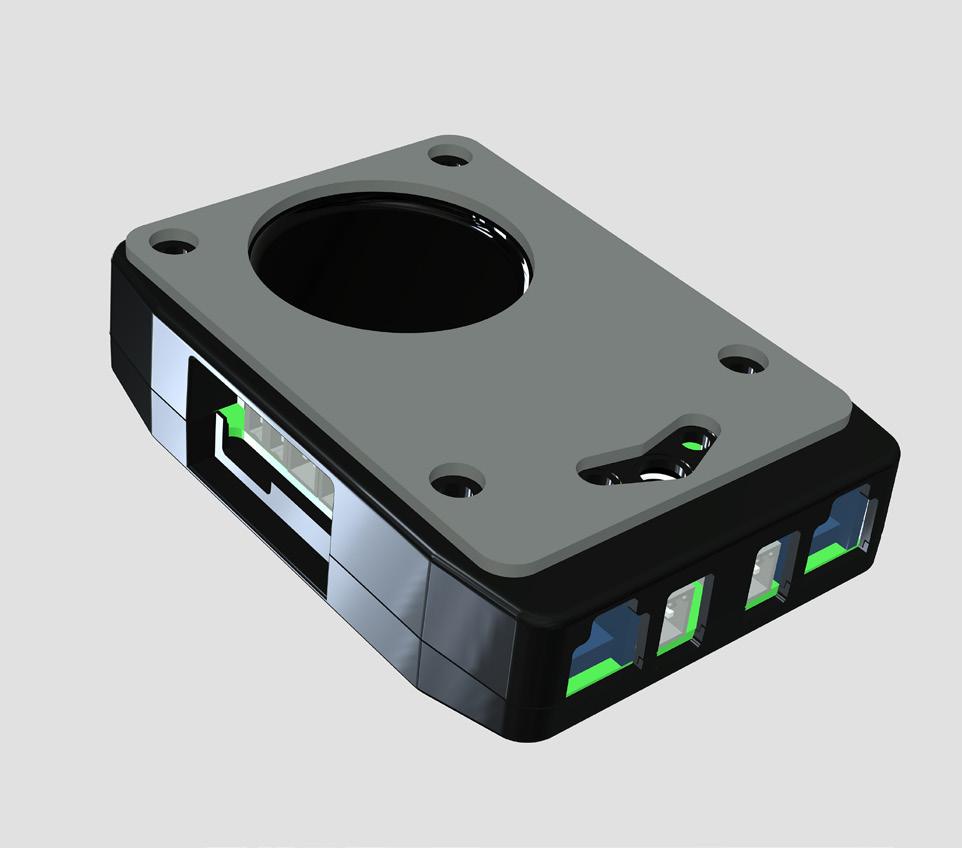

1 Memco C100 Varianta BASE 3 s externími LED indikátory Montážní návod Ref No. C (Cz) verze 1 Memco C100 je nouzový telefonní systém ke kabinovému ovladači výtahu. Byl navržen, aby poskytoval rychlou a jednoduchou montáž a je zároveň prvním nouzovým telefonem, který může být naprogramován pouhým stiskem tlačítka, což činí programovací proces jednodušší a rychlejší než kdy předtím. Model No. C100 BASE3 Rozměry (mm) Model C100BASE3 má integrované relé, externí žlutý a zelený LED indikátor a je možné jej umístit za kabinové tablo. 4 x Šroub M3/M3 x 25mm min.

2 Připojení k hlavní jednotce Níže detail ukazující všechna dostupná připojení na jednotce C100 BASE. Všechna připojení, která mají specifickou polaritu/vyžadují specifické zapojení v konektoru, jsou vysvětlena ve zvětšených výřezech. Telefonní linka (PSTN /GSM) Sériová linka (RS485) Indukční smyčka Filtrování poplachu 10-30VDC PSU C100 programátor Relé * Technický vstup Piktogramy (0V) LVAS 2 Ukončení alarmu Alarmové tlačítko 0V (Automaticky rozpoznává N/O nebo N/C) LVAS 1 Volání přijato (zelená LED) Volání zahájeno (žlutá LED) spolecný vodic 0V 5-24VDC signál 0V izolované připojení * [MAX spínací napětí 60 VDC nebo 42,4 VAC (špičkové)/30vac (rms)] 10-30VDC napájení 0V Vstupní signál - napájení v pořádku (0V = záložní zdroj, 12V = primární zdroj) 5-24VDC signál 0V izolované připojení Externí LED indikátory Externí LED indikátory jsou dodávány s vodičem o délce 500mm. Externí LED indikátory jsou napájeny telefonem C100, který může řídít i jejich provoz.

3 Montáž jednotky za ovládací panel Při instalaci C100 Base za ovládací panel výtahu se řiďte jednoduchými kroky níže. 1. Vyvrtejte upevňovací otvory 2. Vyřízněte mřížový vzor a otvory pro LED indikátory 3. Připevněte telefon Externí LED indikátory mají průměr 6,35mm. Model C100 BASE je dodáván s adhezivní podložkou, kterou lze použít pro jeho připevnění za kabinové tablo v případě, že není možné vyvrtat otvory pro fixační šrouby. Pro dosažení optimální adheze musí být styčná plocha čistá, suchá a hladká. Jako čisticí prostředek doporučujeme např. isopropyl-alkohol. Při používání čisticích prostředků dodržujte příslušná bezpečnostní opatření. Programovací možnosti + + Programování jedním dotekem (programátor) + + Programování pomocí celého menu (programátor) + + Vzdáleně pomocí ETR softwaru nebo jiným telefonem s tónovou volbou Programování stiskem jednoho tlačítka 1. Připojte programátor k telefonu C Pokud je v C100 programátoru uložena programovací šablona, zobrazí se zpráva Uložené hodnoty Programovat? 3. Stiskněte potvrzovací tlačítk na programátoru a nastavení se automaticky stáhne do telefonu C100 Pokud je třeba nahrát lokalizační zprávu, stiskněte 1. pro vstup do programovacího módu a nahrajte zprávu v menu Zprávy>Umístění. Programování je nyní dokončeno. Další sekce návodu potřebujete pouze, pokud je potřeba pokročilejších programovacích nastavení.

4 Ovládání programování a kompletní menu Pokud nemůžete použít programování jedním dotekem, použijte k naprogramování jednotky celé produktové menu. Detaily menu níže. Ovládání menu Menu Rychlý start Nahoru Dolů Přijmout / potvrdit Zpět / zrušit 1. Nouz. číslo Použitím klávesnice zadejte první alarmové telefonní číslo. Pokud je jednotka připojena k Hotline, zadejte 0 místo celého telefonního čísla + + Vyberte potřebný protokol z nabízených možností, které obsahují Hlas. průvodce, Bez hlas. prův., Memco, P100 a Kontakt ID. Pokud připojujete C100 k hotline, žádné číslo není potřeba a tato možnost musí být nastavena potvrzením Hotline v Nastavení>Konfigurace systému>hotline 2. Tech. hovor + + Použitím klávesnice zadejte telefonní číslo softwarového systému pro technické hovory + + Vyberte potřebný protokol z nabízených možností + + Jednotka se zeptá, zda chcete použít stejné číslo pro testovací volání, stiskněte pro přijetí a pro odmítnutí. 3. Zkuš. hovor + + Pokud jste potvrdili kopírování telefonního čísla z tech. hovoru, můžete přeskočit toto nastavení + + Pokud ne, zadejte telefonní číslo + + Vyberte protokol z nabízených možností. 4. Hlasitost + + Pokud chcete změnit přednastavenou hlasitost, mačkejte šipky nahoru a dolů, dokud není dosaženo požadované hlasitosti + + Stiskněte pro potvrzení 5. Umístění + + Pro nahrání lokalizační zprávy stiskněte Stiskněte pro ukončení nahrávání + + Stiskněte 1 pro přehrátí nahrané zprávy 6. ID kód + + Vyžaduje hodnotu pouze v případě, pokud používáte GlobalNet k monitorování telefonu C Pokud ano, přidejte 3 číselné GlobalNet zákaznické číslo k ID kódu jednotky, který je napsán na její spodní straně, např ID sítě + + Pokud připojujete více než jeden telefon C100 na jednu telefonní linku, musíte přiřadit každému telefonu síťové ID + + První telefon bude mít ID kód 1, druhý 2, třetí 3 atd. Pro opuštění programovacího módu stiskněte dvakrát a vyberte požadovanou možnost z následující tabulky.

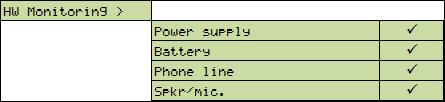

5 Úplné programovací možnosti Kompletní struktura menu Status OK 1: Programming Pokud přeprogramováváte jednotku, uvidíte obrazovku zde vyobrazenou. Stiskněte 1 pro vstup do programovacího menu a zobrazení všech programovacích možností. K zadání hesla budete vyzváni pouze, pokud bylo nějaké aktivováno vybráním EN81-28 módu Quickstart > Tel. Numbers > Settings > Delays > Messages > Time / Date > Advanced > Alarm No. 1 Alarm No. 2 Alarm No. 3 Alarm No. 4 Tech.no. Background No. Call attempts ID Code Volume System Config> HW Monitoring > COP delay LVAS delay Tech delay Hangup delay Answer delay Location Reassurance Guidance Time Date Passcode Network ID Next EN81 call Frequency PBX Language > Relay Mode > Relay Override > GMT Offset Vysvětlení sekcí menu... Rychlý start Toto menu se skládá z 8 možností nutných pro rychlé nastavení. Pro více informací sledujte předchozí stranu. Telef. čísla Až 4 nouzová telefonní čísla můžou být naprogramována do C100. Použitím klávesnice, zadejte první nouzové číslo. Vyberte požadovaný protokol z nabízených možností. Najeďte na preferovaný protokol a stiskněte pro potvrzení. Při použití ETR softwaru nebo GlobalNet monitorování vyberte protokol Memco. Pokud připojujete jednotku k hotline, není potřeba žádné telefonní číslo a je potřeba tuto možnost naprogramovat potvrzením Hotline v Nastavení>Konfigurace systému>hotline. PBX / PABX - Při připojení k ústředně zadejte číslo potřebné k vytočení vnější linky, následované pauzou (*), následované telefonním číslem, např. 9* Pokud požadujete další nouzová čísla, opakujte proces pro Nouz. číslo 2, Nouz. číslo 3 atd. Nastavení Hlasitost - pomocí šipek nahoru a dolů upravte nastavení hlasitosti a potvrďte stisknutím. Konfig. systému - nastavuje, jak se bude systém chovat. Umožněte / zakažte operační módy, které jsou v systému potřeba, použitím klávesy. Níže vysvětlení každé možnosti: : Monitoring HW - Monitoring HW nastavuje, jaké systémové prvky jsou zkontrolovány, když jednotka dokončí vlastní kontrolu a provádí testovací volání.

6 Úplné programovací možnosti Kompletní struktura menu Quickstart > Tel. Numbers > Settings > Delays > Messages > Time / Date > Advanced > Alarm No. 1 Alarm No. 2 Alarm No. 3 Alarm No. 4 Tech.no. Background No. Call attempts ID Code Volume System Config> HW Monitoring > COP delay LVAS delay Tech delay Hangup delay Answer delay Location Reassurance Guidance Time Date Passcode Network ID Next EN81 call Frequency PBX Language > Relay Mode > Relay Override > GMT Offset Vysvětlení sekcí menu... Prodlevy Prodlevy slouží k nastavení časů předtím, než jednotka uskuteční hovor. Prodleva alarmu - čas zmáčknutí tlačítka alarm potřebný k zahájení nouzového hovoru. Prodl. ukončení - Nastavuje čas (v minutách), po kterém C100 ukončí hovor (čas volání). Zprávy Jediná zpráva, kterou je potřeba nahrát, je zpráva Umístění. Ta je přehrána volacímu centru přijímajícímu nouzové volání a informuje o umístění výtahu. Potvrzení - Tato zpráva je přehrána uvězněným pasažérům při vyvolání poplachu. Tato zpráva je již nahrána v telefonu a není potřeba ji měnit. Průvodce - Tato je přehrána volacímu centru, aby vybralo zda přehrát zprávu Umístění, nebo aby ihned došlo ke spojení s kabinou výtahu. Čas / datum Čas a datum může být nastaven zadáním správných hodnot a povrzením stiskem. ETR Při použití ETR softwaru (dostupný zdarma) mohou uživatelé nastavovat a spravovat jejich vlastní databázi nouzových telefonů. Software umožňuje přijímat nouzová volání, testovací volání a monitorovat více než výtahů v jednom systému. Navíc lze vzdáleně programovat telefonní jednotky a ušetřit tak čas i peníze snížením počtu potřebných výjezdů k instalovaným jednotkám. Pokud potřebujete jakoukoliv radu během při programování C100, prosím kontaktujte náš technický servisní tým na lince

7 Úplné programovací možnosti Kompletní struktura menu Quickstart > Tel. Numbers > Settings > Delays > Messages > Time / Date > Advanced > Alarm No. 1 Alarm No. 2 Alarm No. 3 Alarm No. 4 Tech.no. Background No. Call attempts ID Code Volume System Config> HW Monitoring > COP delay LVAS delay Tech delay Hangup delay Answer delay Location Reassurance Guidance Time Date Passcode Network ID Next EN81 call Frequency PBX Language > Relay Mode > Relay Override > GMT Offset Vysvětlení sekcí menu... Pokročilé nastavení Heslo Zadejte heslo potřebné pro vstup do programovacího módu, pokud je mód hesla aktivní (až 4 číslice). Toto heslo bude zároveň heslem potřebným pro vzdálený přístup přes ETR nebo jiný telefon. ID sítě Nastavuje přídavné číslo 1-8 pro případ, kdy více jednotek sdílí jednu telefonní linku. Všechny ID v systému musí být unikátní. Další tech. hov. Detaily dalšího plánovaného testovacího volání jednotky. Frekvence PBX Nastavuje odpojující tónovou frekvenci ( Hz s krokem 40 Hz), pokud je připojeno k PBX, která nepoužívá standartní tóny. Jazyk Vyberte požadovaný jazyk z nabízených možností. Mód relé Relé lze použít ke spínání napájení k externím zařízením (např. varovná siréna, systém zamykání dveří). Přepsání relé Přepsání relé umožňuje vnutit relé známý stav bez ohledu na operační mód, který mu byl nastaven v menu Mód relé. Pokud je Přepsání relé žádné, relé se chová podle nastavení Mód relé. Pokud je Otevřený nebo Zavřený, kontakty relé jsou drženy v otevřeném nebo zavřeném stavu, dokud není Přepsání relé opět změněno. Nastavení GSM Není potřeba měnit, slouží pouze pro referenci. C IG V01 (Cz) Memco is a brand of Avire Avire s.r.o. Okruzni Ceske Budejovice Czech Republic T: F: E: sales.ee@avire-global.com W: W:
