1 DOMOVNÍ DOROZUMÍVACÍ SYSTÉMY Handsfree videotelefon (pro digitální systém VX2200 Videx video BUS6) Art Návod pro nastavení a instalaci

2 Tlačítka a ovládání S1 - Servisní tlačítko Po stisknutí se propojí svorky 12 (S1) a zem (max 24V DC, 50mA). Tlačítko elektronického přepínače Toto tlačítko funguje jako elektronický přepínač. Při stisku se propojí svorka 14 se zemí, rozsvítí se červená LED dioda (max 24Vdc 50mA). Při opětovném stisknutí se svorky rozpojí. Tlačítko Odpovědět/Zpětné monitorování/ukončení hovoru/ Jednosměrné volání Pokud toto tlačítko stisknete během vyzvánění, otevřete tím oboustrannou hovorovou cestu mezi videotelefonem a volajícím (LED dioda u tohoto tlačítka se rozsvítí). Pokud je přístroj v pohotovostním režimu (v systému neprobíhá hovor), tímto tlačítkem spustíte funkci zpětného monitorování sepne se kamera u té venkovní stanice, kolikrát tlačítko stisknete (dle adresy venkovní stanice). Pokud se chcete dovolat na venkovní stanici s adresou 1, stiskněte toto tlačítko 1x. Pokud na stanici 2, stisknete 2x, atd. LED dioda u tohoto tlačítka se rozsvítí. Pokud tlačítko stisknete během hovoru, ukončíte tím probíhající hovor, LED dioda zhasne. Systém se jinak automaticky vypne po uplynutí nastavené délky doby hovoru. Stisknutím a podržením tlačítka na více než 2 sekundy aktivujete u videotelefonu jednostranný hovorový mód. Stiskněte a podržte tlačítko, můžete hovořit k volajícímu (LED dioda bliká rychle), po uvolnění tlačítka hovoří volaný (LED dioda bliká pomalu). Pokud tlačítko není stisknuté po dobu 10ti sekund, systém se automaticky vypne a přepne se do oboustranného hovorového módu. 2

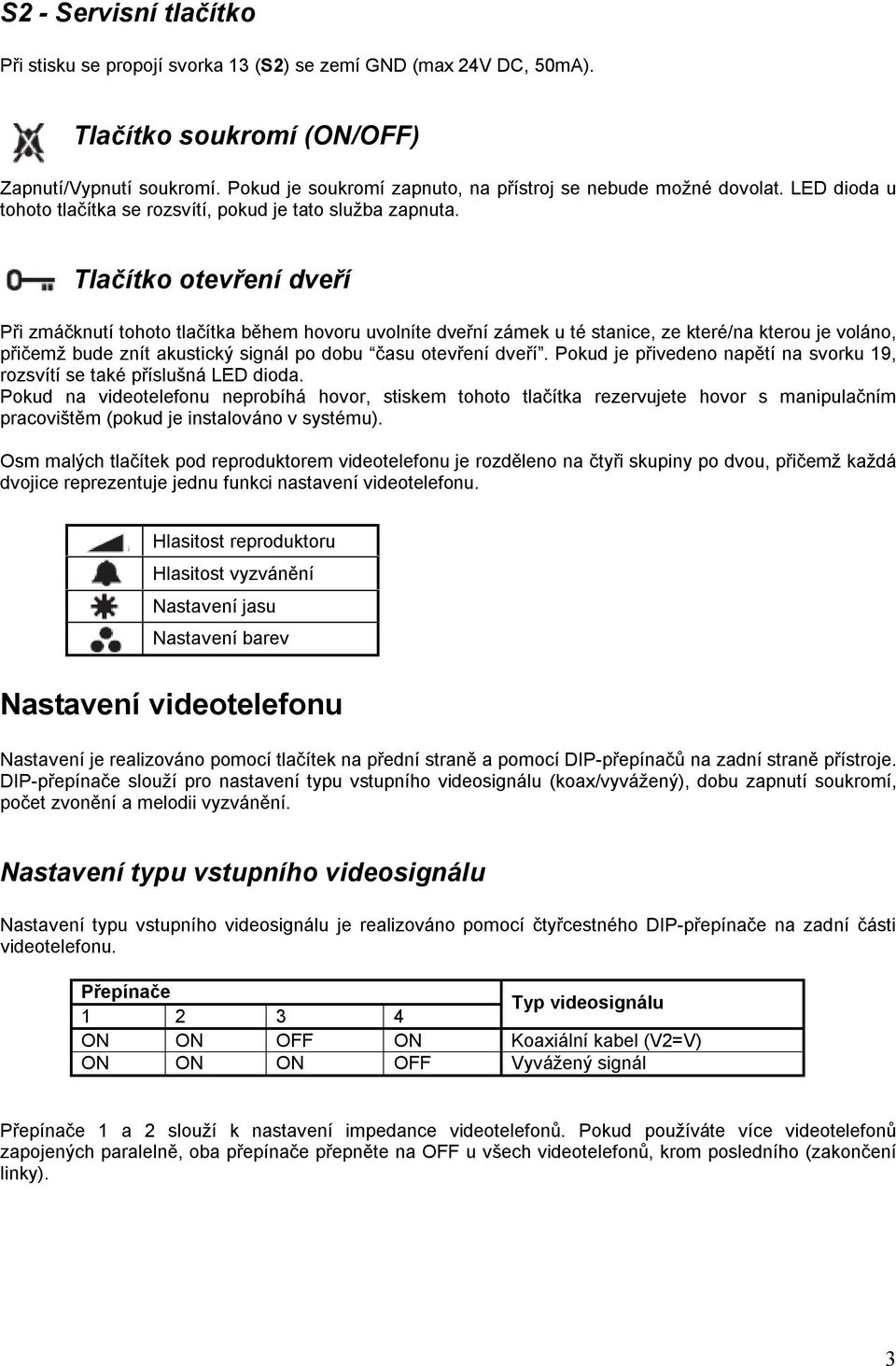

3 S2 - Servisní tlačítko Při stisku se propojí svorka 13 (S2) se zemí GND (max 24V DC, 50mA). Tlačítko soukromí (ON/OFF) Zapnutí/Vypnutí soukromí. Pokud je soukromí zapnuto, na přístroj se nebude možné dovolat. LED dioda u tohoto tlačítka se rozsvítí, pokud je tato služba zapnuta. Tlačítko otevření dveří Při zmáčknutí tohoto tlačítka během hovoru uvolníte dveřní zámek u té stanice, ze které/na kterou je voláno, přičemž bude znít akustický signál po dobu času otevření dveří. Pokud je přivedeno napětí na svorku 19, rozsvítí se také příslušná LED dioda. Pokud na videotelefonu neprobíhá hovor, stiskem tohoto tlačítka rezervujete hovor s manipulačním pracovištěm (pokud je instalováno v systému). Osm malých tlačítek pod reproduktorem videotelefonu je rozděleno na čtyři skupiny po dvou, přičemž každá dvojice reprezentuje jednu funkci nastavení videotelefonu. Hlasitost reproduktoru Hlasitost vyzvánění Nastavení jasu Nastavení barev Nastavení videotelefonu Nastavení je realizováno pomocí tlačítek na přední straně a pomocí DIP-přepínačů na zadní straně přístroje. DIP-přepínače slouží pro nastavení typu vstupního videosignálu (koax/vyvážený), dobu zapnutí soukromí, počet zvonění a melodii vyzvánění. Nastavení typu vstupního videosignálu Nastavení typu vstupního videosignálu je realizováno pomocí čtyřcestného DIP-přepínače na zadní části videotelefonu. Přepínače Typ videosignálu ON ON OFF ON Koaxiální kabel (V2=V) ON ON ON OFF Vyvážený signál Přepínače 1 a 2 slouží k nastavení impedance videotelefonů. Pokud používáte více videotelefonů zapojených paralelně, oba přepínače přepněte na OFF u všech videotelefonů, krom posledního (zakončení linky). 3

4 Nastavení - Počet vyzvánění, Melodie a Doba trvání soukromí Přednastavené hodnoty: 6x vyzvánění, melodie č.1, doba trvání soukromí žádná. Počet vyzvánění Stiskněte a podržte (přibližně na 10 sekund) tlačítko, dokud se nerozsvítí LED dioda u tohoto tlačítka, současně se ozve zvukový signál. Stiskněte znova toto tlačítko tolikrát, kolikrát si přejete, aby telefon vyzváněl při příchozím hovoru (např. 6krát = 6krát videotelefon zazvoní; maximum počtu vyzvánění je 9). Po nastavení potřebného počtu vyzvánění vyčkejte 5 sekund, než LED dioda zhasne a přístroj pípne. Nová hodnota počtu vyzvánění je uložena. Melodie Stiskněte a podržte (přibližně na 10 sekund) tlačítko, dokud se nerozsvítí LED dioda u tohoto tlačítka, z videotelefonu se ozve přednastavená melodie. Stiskněte znova toto tlačítko pro poslech další melodie (9 celkem). Po nastavení požadované melodie vyzvánění vyčkejte 5 sekund, než LED dioda zhasne a přístroj pípne. Nová melodie vyzvánění je uložena. Doba trvání soukromí Stiskněte a podržte (přibližně na 10 sekund) tlačítko, dokud se nerozsvítí LED dioda u tohoto tlačítka, současně se ozve zvukový signál. Po opětovném stisknutí tohoto tlačítka navyšujete (počínaje nulou) dobu trvání soukromí o 15 minut, tlačítko mačkejte až do dosažení požadované délky trvání soukromí, poté vyčkejte 5 sekund, než LED dioda zhasne a přístroj pípne. Nová hodnota doby trvání soukromí je uložena. Pokud chcete zrušit dobu trvání soukromí (soukromí pouze vypnuto/zapnuto pomocí tlačítka ), nemačkejte žádná tlačítka v programovacím módu soukromí, pouze vyčkejte 5 sekund než LED dioda zhasne a přístroj pípne. Technické parametry Pracovní napájení: 17 20V DC 12 14V DC Spotřeba energie: Provozní teplota: 12mA v pohotovostním režimu (při 12V DC) 70mA max (při 12V DC) 250mA max (při 20V DC) -10 C až +50 C 4

5 Nastavení adresy videotelefonu Adresování videotelefonů se provádí binárně pomocí osmi-cestného DIP-přepínače, umístěného na zadní straně videotelefonu. Každý přepínač představuje jeden bit binárního kódu a na základě polohy odpovídá binárním hodnotám 0 (OFF) a 1 (ON). Každý bit pak odpovídá dle pozice dekadické hodnotě: Přepínač 1 = dekadicky 1, 2=2, 3=4, 4=8, 5=16, 6=32, 7=64, 8=128. Například pro nastavení adresy 37, přepněte přepínače 1, 3 a 6 na ON (1+4+32=37). Přepínač Dekadická váha Adresa OFF OFF OFF OFF OFF OFF OFF ON OFF OFF OFF OFF OFF OFF ON OFF OFF OFF OFF OFF OFF OFF ON ON OFF OFF OFF OFF OFF ON OFF OFF OFF OFF ON OFF OFF ON OFF ON ON OFF ON ON OFF ON OFF OFF Signály a svorky Deska s plochým konektorem Svorka Signál Popis signálu 1 +20V Napájecí napětí 17 až 20V DC 2 +20V Napájecí napětí 17 až 20V DC 3 GND Zem napájecího napětí 4 GND Zem napájecího napětí 5 V2/V Vstup videosignálu V2 (bezkoaxiální zapojení) Vstup videosignálu V (koaxiální zapojení) 6 V1 Vstup videosignálu V1 (bezkoaxiální zapojení) 7 L Sběrnice 8 GND Sběrnice zem 9 LB Vstup lokálního vyzvánění (aktivní nízký) 10 AL Vstup alarmu (aktivní nízký) 11 GND Uzemnění 12 S1 Kontakt tlačítka S1 (po stisknutí tlačítka propojeno se zemí) 13 S2 Kontakt tlačítka S2 (po stisknutí tlačítka propojeno se zemí) 14 Dvoustavové tlačítko (po stisknutí se přepíná propojení svorky 14 se zemí a otevřeným kolektorem) 15 +VD Výstupní napětí pro videodistributor +12V DC 16 GND Zem 17 12VO Stabilizované výstupní napětí +12V DC 18 12VI Vstupní napětí +12V DC 19 LD Přídavné napájení pro LED diody 20 GND Zem 5

6 Montáž videotelefonu na zeď Obr.1 Obr.2 Obr.3 Obr.4 Kabely je třeba vést otvorem e (Obr.2A) skrz montážní záda c, která by měla být umístěna přibližně 135cm od podlahy, jak je znázorněno na Obr.1 Umístěte montážní záda c na zeď tak, aby bylo možné kabely d protáhnout skrze otvor e, na zdi vyznačte umístění otvorů a (Obr. 2A) pro upevnění montážních zad Vyvrtejte do zdi díry a a vložte hmoždinky b, přiložte montážní záda, kabely protáhněte otvorem e a pomocí 4 šroubů f upevněte montážní záda c na zeď (Obr.2A). Na zámky montážních zad c zacvakněte desku s plochým konektorem (PCB) g, jak je znázorněno na Obr.2B a připojte pomocí upevňovacích šroubů do konektoru vodiče dle přiloženého diagramu Natočte videotelefon h zadní částí k montážním zádům (Obr.3) o o Připojte plochý kabel i z videotelefonu do plochého konektoru l na PCB desce g Nasměrujte záda videotelefonu h na 4 zámky m montážních zad c (4 montážní otvory n v zádech videotelefonu, Obr.4) a zacvakněte videotelefon ve směru šipek (Obr.3) Pro sejmutí videotelefonu z montážních zad stačí na přístroj zatlačit směrem vzhůru, aby se uvolnil ze zámků m. 6

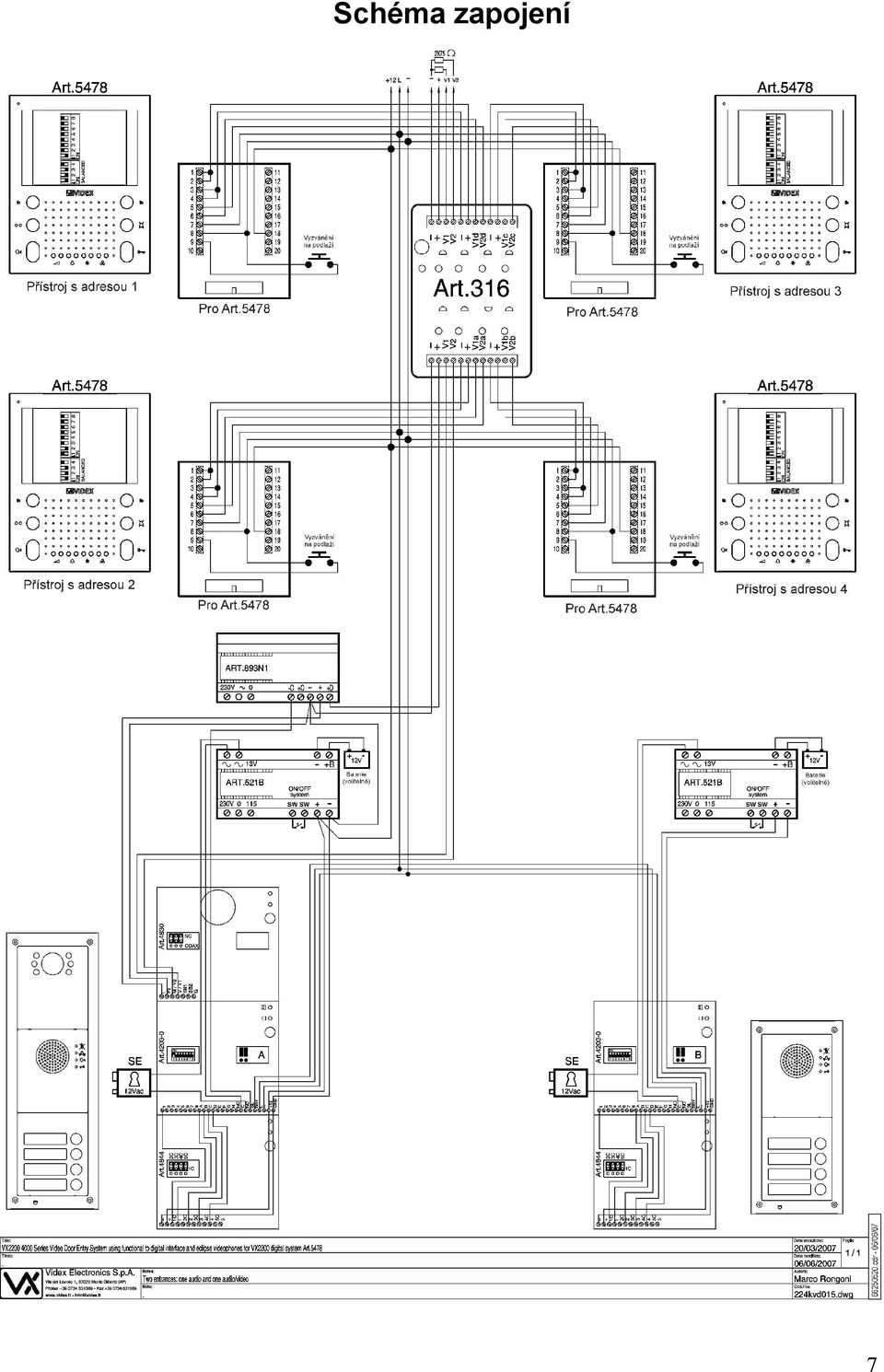

7 Schéma zapojení 7

8 8
