Montážní sady pro rozdělení prostoru

Transkript

1 Montážní sady pro rozdělení prostoru Popis Provedení Objednací číslo Použití Montážní sada pro rozdělení prostoru stěnové konzoly s upínací svorkou, krytka pro stěnovou destičku vč. šroubů a hmoždinky, pro vzdálenost od stěny 80 mm, odvzdušňovací ventily ½ Yucca asymetrická Montážní sada pro rozdělení prostoru bez podpěry stěnové konzoly skládající se z: stěnová objímka (8 mm), posuvný díl, svorka pro čtvercový profil, odvzdušňovací ventil ¼, upevňovací materiál, montážní návod, pro vzdálenost od stěny mm Universal, Zeno Montážní sada pro rozdělení prostoru s podpěrou stěnové konzoly skládající se z: stěnová objímka (8 mm), posuvný díl, svorka pro čtvercový profil, odvzdušňovací ventil ¼, podlahová objímka (60 mm), distanční vložka M 10 x 1 mm, upevňovací materiál, montážní návod, pro vzdálenost od stěny mm Universal Zeno Montážní sada pro rozdělení prostoru bez podpěry stěnové konzoly skládající se z: stěnová objímka (8 mm), posuvný díl, svorka pro D-profil, odvzdušňovací ventil ¼, upevňovací materiál, montážní návod, pro vzdálenost od stěny mm Toga Montážní sada pro rozdělení prostoru s podpěrou stěnové konzoly skládající se z: stěnová objímka (8 mm), posuvný díl, svorka pro D-profil, podlahová objímka (60 mm), distanční vložka M 10x1 mm, upevňovací materiál, montážní návod, pro vzdálenost od stěny mm Toga Dlouhá montážní sada pro rozdělení prostoru bez podpěry stěnové konzoly skládající se z: stěnová objímka (88 mm), posuvný díl, svorka pro čtvercový profil, odvzdušňovací ventil ¼, upevňovací materiál, montážní návod, pro vzdálenost od stěny 10 mm Universal Dlouhá montážní sada pro rozdělení prostoru bez podpěry stěnové konzoly skládající se z: stěnová objímka (88 mm), posuvný díl, svorka pro D-profil, odvzdušňovací ventil ¼, upevňovací materiál, montážní návod, pro vzdálenost od stěny 10 mm Toga Dlouhá montážní sada pro rozdělení prostoru s podpěrou stěnové konzoly skládající se z: stěnová objímka (88 mm), posuvný díl, svorka pro čtvercový profil, odvzdušňovací ventil ¼, podlahová objímka (60 mm), distanční vložka M 10 x 1 mm, upevňovací materiál, montážní návod, pro vzdálenost od stěny 10 mm Universal Dlouhá montážní sada pro rozdělení prostoru s podpěrou stěnové konzoly skládající se z: stěnová objímka (88 mm), posuvný díl, svorka pro D-profil, odvzdušňovací ventil ¼, podlahová objímka (60 mm), distanční vložka M 10 x 1 mm, upevňovací materiál, montážní návod, pro vzdálenost od stěny 10 mm Toga Montážní sada pro rozdělení prostoru s podpěrou* stěnové konzoly skládající se z: stěnová objímka (8 mm) a svorka, podlahová objímka (0 mm), distanční vložka M 10 x 1 mm, designový odvzdušňovací ventil ½, ovaná záslepka ½, upevňovací materiál, montážní návod, pro vzdálenost od stěny mm * Pouze pro dodatečnou objednávku, při objednání radiátoru Subway a Quaro pro rozdělení prostoru je montážní sada součástí standardní dodávky Subway, Quaro Podpěra samostatná, k montáži pro rozdělení prostoru CZ 01

2 Montážní sady pro dodatečnou objednávku Popis Provedení Objednací číslo Použití stěnové konzoly skládající se z: stěnová objímka (60 mm) se závitovým kolíkem, kombinační distanční vložka (0 mm) a svorka, plastové hmoždinky 8 x 0 mm, pozinkované šestihranné šrouby se zářezem 6 x 0 mm, pozinkované podložky, 1 inbusový klíč SW, mm, 1 odvzdušňovací ventil ½ Forma stěnové konzoly skládající se z: stěn. objímka (0 mm) se závitovým kolíkem, distanční vložky ( mm) se závitem, plastové hmoždinky 8 x 0 mm, pozinkované šestihranné šrouby se zářezem 10 x mm, pozinkované podložky, 1 odvzdušňovací ventil ½, záslepka ½", montážní návod Forma dvouřadý stěnové konzoly skládajíci se z: stěnová objímka (60 mm) se závitovým kolíkem, kombinační distanční vložka (0 mm) a svorka, plastové hmoždinky 8 x 0 mm, pozinkovane šestihranne šrouby se zařezem 6 x 0 mm, pozinkovane podložky, 1 inbusovy klič SW, mm, záslepka 1/" Forma stěnové konzoly skládající se z: stěnová objímka (60 mm) se závitovým kolíkem, kombinační distanční vložka (0 mm) a zkosený svorky, plastové hmoždinky 8 x 0 mm, pozinkované šestihranné šrouby se zářezem 6 x 0 mm, pozinkované podložky, 1 inbusový klíč SW, mm, 1 odvzdušňovací ventil ¼" Janda, Janda, Troja T kolíkem, distanční vložka ( mm), plastové hmož-dinky 8 x 0 mm, pozinkované šestihranné šrouby se zářezem 6 x 0 mm, pozinkované podložky, 1 inbusový klíč SW, mm, 1 designový odvzdušňovací ventil ½, záslepky ½, 1 odvzdušňovací klíč Metropolitan kolíkem, kombinační distanční vložka ( mm), plastové hmoždinky 8 x 0 mm, pozinkované šestihranné šrouby se zářezem 6 x 0 mm, pozinkované podložky, 1 inbusový klíč SW, mm Metropolitan stěnové konzoly skládající se z: stěnová objímka (0 mm) se závitovým kolíkem, distanční vložky ( mm) se závitem, plastové hmoždinky 8 x 0 mm, pozinkované šestihranné šrouby se zářezem 10 x mm, pozinkované podložky, 1 designový ovaný odvzdušňovací ventil ½, 1 inbusový klíč SW, mm, montážní návod 968 Nobis kolíkem, distanční vložka ( mm), plastové hmoždinky 8 x 0 mm, pozinkované šestihranné šrouby se zářezem 6 x 0 mm, pozinkované podložky, 1 inbusový klíč SW, mm, 1 designový odvzdušňovací ventil ½, záslepky ½, 1 odvzdušňovací klíč Stalox kolíkem, distanční vložka ( mm), plastové hmoždinky 8 x 0 mm, pozinkované šestihranné šrouby se zářezem 6 x 0 mm, pozinkované podložky, 1 inbusový klíč SW, mm, 1 designový odvzdušňovací ventil ½, záslepky ½, 1 odvzdušňovací klíč Subway kolíkem, distanční vložka ( mm), plastové hmoždinky 8 x 0 mm, pozinkované šestihranné šrouby se zářezem 6 x 0 mm, pozinkované podložky, 1 inbusový klíč SW, mm Subway CZ

3 Montážní sady pro dodatečnou objednávku Popis Provedení Objednací číslo Použití stěnové konzoly skládající se z: stěnová objímka (60 mm) se závitovým kolíkem, kombinační distanční vložka (0 mm) a svorka, plastové hmoždinky 8 x 0 mm, pozinkované šestihranné šrouby se zářezem 6 x 0 mm, pozinkované podložky, 1 inbusový klíč SW, mm, 1 designový odvzdušňovací ventil ¼ Toga, Troja stěnové konzoly skládající se z: stěnová objímka (60 mm) se závitovým kolíkem, kombinační distanční vložka (0 mm) a svorka, plastové hmoždinky 8 x 0 mm, pozinkované šestihranné šrouby se zářezem 6 x 0 mm, pozinkované podložky, 1 inbusový klíč SW, mm Toga stěnové konzoly skládající se z: stěnová objímka (60 mm) se závitovým kolíkem, kombinační distanční vložka (0 mm) a svorka, plastové hmoždinky 8 x 0 mm, pozinkované šestihranné šrouby se zářezem 6 x 0 mm, pozinkované podložky, 1 inbusový klíč SW, mm, 1 designový odvzdušňovací ventil ¼ Universal stěnové konzoly skládající se z: stěnová objímka (60 mm) se závitovým kolíkem, kombinační distanční vložka (0 mm) a svorka, plastové hmoždinky 8 x 0 mm, pozinkované šestihranné šrouby se zářezem 6 x 0 mm, pozinkované podložky, 1 inbusový klíč SW, mm Universal stěnové konzoly k montáži s prodlouženou vzdáleností od stěny, na stavbě je možné ji zkrátit, pozinkované šestihranné šrouby se zářezem 6 x 0 mm, 1 odvzdušňovací ventil ¼ 901 Universal pro rekonstrukce, Toga pro rekonstrukce stěnové konzoly skládající se z: stěnová objímka (60 mm) se závitovým kolíkem, kombinační distanční vložka ( mm) a svorka, plastové hmoždinky 8 x 0 mm, pozinkované šestihranné šrouby se zářezem 6 x 0 mm, pozinkované podložky, 1 inbusový klíč SW, mm, odvzdušňovací ventily ½ Yucca, Yucca Mirror stěnové konzoly skládající se z: stěnová objímka (60 mm) se závitovým kolíkem, kombinační distanční vložka ( mm) a svorka, plastové hmoždinky 8 x 0 mm, pozinkované šestihranné šrouby se zářezem 6 x 0 mm, pozinkované podložky, 1 inbusový klíč SW, mm Yucca kolíkem, kombinační distanční vložky, stěnové držáky se svorkou, plastové hmoždinky 8 x 0 mm, pozinkované šestihranné šrouby se zářezem 6 x 0 mm, pozinkované šestihranné šrouby M6 x mm, pozinkované podložky, 1 inbusový klíč SW, mm, odvzdušňovací ventily ½ Yucca Plus kolíkem, kombinační distanční vložky, stěnové držáky se svorkou, plastové hmoždinky 8 x 0 mm, pozinkované šestihranné šrouby se zářezem 6 x 0 mm, pozinkované šestihranné šrouby M6 x mm, pozinkované podložky, 1 inbusový klíč SW, mm Yucca Plus 10 CZ 01

4 Montážní sady pro dodatečnou objednávku Popis Provedení Objednací číslo Použití stěnové konzoly vč.šroubů a hmoždinek, 1 odvzdušňovací ventil ½, 1 záslepka ½ 961 Zeno stěnové konzoly vč.šroubů a hmoždinek 961 Zeno stěnové konzoly vč.šroubů a hmoždinek, 1 odvzdušňovací ventil ½, 1 záslepka ½ Zeno T stěnové konzoly CVD0; zabezpečovací pružiny Charleston stěnové objímky (0 mm), inbusové šrouby x 0 mm, plastové hmoždinky 8 x 0 mm, pozinkované šestihranné šrouby se zářezem 6 x 80 mm, pozinkované podložky, 1 inbusový klíč SW mm, 1 designový odvzdušňovací ventil ½, záslepky ½, 1 odvzdušňovací klíč, montážní návod nerezová ocel Quaro stěnové objímky (0 mm), inbusové šrouby x 0 mm, plastové hmoždinky 8 x 0 mm, pozinkované šestihranné šrouby se zářezem 6 x 80 mm, pozinkované podložky, 1 inbusový klíč SW mm, montážní návod nerezová ocel Quaro stěnové objímky (0 mm), plastové hmoždinky 10 x 70 mm, pozinkované šestihranné šrouby se zářezem 6 x 80 mm, pozinkované podložky, 1 inbusový klíč SW mm, odvzdušňovací klíč, montážní návod 9161 Fina stěnové objímky (0 mm), plastové hmoždinky 10 x 70 mm, pozinkované šestihranné šrouby se zářezem 6 x 80 mm, pozinkované podložky, 1 inbusový klíč SW mm, montážní návod 9161 Fina stěnové konzoly skládající se z: stěnová objímka (60 mm) se závitovým kolíkem, distanční vložky se závitem, plastové hmoždinky 8 x 0 mm, pozinkované šestihranné šrouby se zářezem 6 x 0 mm, pozinkované podložky, 1 inbusový klíč SW, mm, 1 designový odvzdušňovací ventil ½, montážní návod Bílá RAL 9016 Speciální barvy Vitalo 1 stěnová konzola skládající se z: stěnová objímky (60 mm) se závitovým kolíkem, distanční vložka se závitem, řetízek se upevněními, plastových hmoždinek 8 x 0 mm, pozinkovaných šestihranných šroubů se zářezem 6 x 0 mm, pozinkovaných podložek, 1 inbusový klíč SW, mm, 1 designový odvzdušňovací ventil ½, montážní návod Bílá RAL 9016 Speciální barvy Vitalo s připojením EasyFit stěnové konzoly skládající se z: stěnová objímka (60 mm) se závitovým kolíkem, distanční vložky se závitem, plastové hmoždinky 8 x 0 mm, pozinkované šestihranné šrouby se zářezem 6 x 0 mm, pozinkované podložky, 1 inbusový klíč SW, mm, montážní návod Bílá RAL 9016 Speciální barvy Vitalo stěnové konzoly skldájící se z: stěnová objímka se závitovým kolíkem, distančni vložky, plastove hmoždinky, pozinkovane šrouby, x 0 mm, pozinkovane podložky (provedení rovné) (provedení prohnuté) (provedení rovné) (provedení prohnuté) Aura CZ 01 10

5 Komfortní doplňky Popis Provedení 1) Obj. číslo Použití Držák na ručník vysoce kvalitní držák na ručník z mosazi, ovaný, s -bodovým upevněním pro symetrickou montáž, s nosností až do max. 10 kg 6 () 7 () 616 (76) 08 (68) 9 () Universal, Toga, Troja, Zeno, Aura Charleston min. 10 čl. Charleston min. 1 čl. Háček na ručník vysoce kvalitní dvojháček na ručníky z mosazi, ovaný v kombinaci s hlazeným sklem, s 1-bodovým upevněním, s nosností až do max. 10 kg Držák na toaletní papír vysoce kvalitní provedení z mosazi, ovaný v kombinaci s hlazeným sklem, s 1-bodovým upevněním s asymetrickým zatížení až do max. kg Yucca Charleston Universal, Toga, Janda, Troja, Troja T, Zeno, Zeno T, Aura Yucca Universal, Toga, Janda, Troja, Troja T, Zeno, Zeno T Držák na ručník vysoce kvalitní ocelový držák na ručník, ovaný, se skrytým 1-bodovým upevněním pro asym. montáž (do 9 mm) nebo -bodovým pro sym. montáž, s nosností až do max. kg (asym) resp. 10 kg (sym.) Metropolitan Háček na ručník sada složená ze vysoce kvalitních ocelových háčků, ovaných, s měkkou vložkou pro jednoduché nasunutí na radiátor, s nosností až do max. kg 808 Metropolitan Držák na ručník vysoce kvalitní držák na ručník z oceli, ovaný, se skrytým -bodovým upevněním v zadní části radiátoru, s nosností až do max. 10 kg Fina Držák na ručník vysoce kvalitní držák na ručník z mosazi, ovaný, se skrytým -bodovým upevněním na zadní části radiátoru, s nosností až do max. 10 kg 99 (97) (0) 1 (9) Nova Mirror, Roda Air, Metropolitan Háček na ručník vysoce kvalitní dvojháček na ručník z mosazi, ovaný, s 1-bodovým upevněním, s nosností až do max. kg Nova Mirror, Roda Air, Metropolitan Držák na ručník provedení složené z mosazné tyče a držáků z umělé hmoty, ovaný, s -bodovým upevněním pro symetrickou montáž, s nosností až do max. kg 7 (97) 90 (0) 89 (9) Universal, Toga, Troja Háček na ručník provedení z umělé hmoty,, s 1-bodovým magnetickým držákem, s nosností až do max. kg Yucca, Universal, Toga, Janda, Troja, Troja T, Zeno, Zeno T Kartáč z ovčí vlny na čištění radiátoru -prstový kartáč z ovčí vlny pro optimální čištění trubek, mezer mezi trubkami a všech obtížně přístupných míst Yucca, Universal, Toga, Janda, Troja, Troja T, Zeno, Zeno T Charleston 1) U všech doplňků je uvedena celková délka držáku v nejkrajnějších bodech. Dodatečné údaje v závorkách udávají montážní rozteč držáků s -bodovým upevněním. 10 CZ 01

6 Elektrické topné tyče pro kombinovaný provoz Elektrická topná tyč IRVAR standardní provedení s tělesem z nerezové oceli, zkoušena dle předpisů VDE, s ochranou proti stříkající vodě IP 6, s výkony 00/600/900/100 Watt, pro připojení do elektrické sítě 0 V ± 10 %. S patentovanou ochranou proti provozu bez dostatečného obsahu topného média. S kónickým ½" závitem a -žilovým přívodním kabelem, dlouhým 1, m se zástrčkou. S infračerveným dálkovým ovládáním (s krytem z umělé hmoty v bílé barvě): - integrovaný časový spínač - možnost nastavení denního a týdenního programu - manuální ovládání zapnuto/vypnuto - regulace provozní teploty v rozmezí od do 70 C - regulace teploty v prostoru. Jmenovitý výkon Watt Vestavná délka max. mm Objednací číslo IRVAR IRVAR IRVAR IRVAR Doporučená pro designové radiátory Yucca, Yucca asymetrická, Yucca Mirror, Yucca Plus (přiřazení výkonu el. topné tyče k jednotlivým modelům uvedeno u jednotlivých produktových řad). Topná tyč IRVAR s krytem v barvě radiátoru délka kabelu 1, m zástrčka vestavná délka mm Elektrická topná tyč IRVAR 1 s tělesem z mosazi Ø 80 mm, s krytkou z umělé hmoty, zkoušena dle předpisů VDE, s ochranou proti stříkající vodě IP 6, s výkony 00/600/ 900/100 Watt, pro připojení do elektrické sítě 0 V ± 10 %. S patentovanou ochranou proti provozu bez dostatečného obsahu topného média. S kónickým ½" závitem a -žilovým přívodním kabelem, dlouhým 1, m se zástrčkou v bílé barvě. S infračerveným dálkovým ovládáním (s krytem z umělé hmoty v bílé barvě): - integrovaný časový spínač - možnost nastavení denního a týdenního programu - manuální ovládání zapnuto/vypnuto - regulace provozní teploty v rozmezí od do 70 C - regulace teploty v prostoru. Jmenovitý výkon Watt Vestavná délka max. mm Objednací číslo IRVAR IRVAR IRVAR IRVAR IRVAR IRVAR IRVAR IRVAR Vhodná pro designové radiátory (přiřazení výkonu el. topné tyče k jednotlivým modelům uvedeno u jednotlivých produktových řad). T-kus pro kombinovaný provoz teplovodního vytápění s elektrickou topnou tyčí. Zabudování T-kusu ve zpátečce umožňuje svislou montáž ch topných tyčí IRVAR, NOVAR, DBM nebo RICA a připojení zpátečky prostřednictvím rohového zpětného šroubení. Objednací číslo T-kus bílý (IRVAR, NOVAR, RICA) T-kus (IRVAR, NOVAR, RICA) T-kus zkrácený bílý (DBM) T-kus zkrácený (DBM) (IRVAR, NOVAR, RICA) CZ 01 10

7 Elektrické topné tyče pro kombinovaný provoz Elektrická topná tyč NOVAR s tělesem z mosazi Ø 80 mm s ovládáním s krytkou z umělé hmoty v bílé barvě, zkoušena dle předpisů VDE, s ochranou proti stříkající vodě IP 6, s výkony 00/600/900/100 Watt, pro připojení do elektrické sítě 0 V ± 10 %. S patentovanou ochranou proti provozu bez dostatečného obsahu topného média. S kónickým ½" závitem a -žilovým přívodním kabelem, dlouhým 1, m se zástrčkou v bílé barvě. Otočným knoflíkem na ovládacím panelu lze nastavit požadovaný provoz: - teplota topného média max. 0 C - teplota topného média max. 70 C - časový spínač s automatickým vypnutím po hodinách, s teplotou topného média max. 70 C - vypnuto Jmenovitý výkon Watt Vestavná délka max. mm Objednací číslo NOVAR NOVAR NOVAR NOVAR Vhodná pro designové radiátory v bílé barvě (přiřazení výkonu el. topné tyče k jednotlivým modelům uvedeno u jednotlivých produktových řad). délka kabelu 1, m zástrčka vestavná délka mm Elektrická topná tyč DBM s tělesem Ø mm, délky 10 mm, s ochranou proti stříkající vodě IP, označením CE, pro připojení do el. sítě 0 V ± 10 %. S ochranou proti provozu bez dostatečného obsahu topného média. Se závitem ½"a -žilovým bílým přívodním kabelem, dlouhým 1, m se zástrčkou. režimy provozu: vypnuto, protizámrzný ( 10 C), střední topný výkon (teplota média ca. 0 C) a plný topný výkon (ca. 70 C). Časový spínač pro hod ohřev na 70 C s možností cyklického opakování po hod (podržením tlačítka po dobu 10 sec). Jmenovitý výkon Watt Vestavná délka max. mm Objednací číslo DBM 00 DBM 00 DBM 00 nerezová ocel DBM 600 DBM 600 DBM 600 nerezová ocel DBM 900 DBM 900 DBM 900 nerezová ocel DBM 100 DBM 100 DBM 100 nerezová ocel Délka kabelu 1, m zástrčka vestavěná délka mm Vhodná pro designové radiátory Subway, Aura aj. Elektrická topná tyč RICA s ochranou proti stříkající vodě, IP, pro připojení do elektrické sítě 0 V ± 10. Se závitem G ½" a -žilovým přívodním kabelem, dlouhým 1, m se zástrčkou. S vestavěným regulátorem teploty, s pevně danou teplotou topného média 70 C a pojistným omezovačem teploty, bez ochrany proti provozu bez topného média (při aktivaci funkce omezovače teploty musí být elektrická topná tyč vyměněna. Oprava není možná). Jmenovitý výkon Watt Vestavná délka max. mm Objednací číslo RICA RICA RICA RICA vestavná délka mm Vhodná pro designové radiátory (přiřazení výkonu el. topné tyče k jednotlivým modelům uvedeno u jednotlivých produktových řad). zástrčka 106 CZ 01

8 Termostatické hlavice a připojovací armatury Popis Provedení Objednací číslo (1) Použití Termostatická hlavice LH Termostatická hlavice s integrovaným kapalinovým čidlem, odzkoušena dle EN 1. Individuální možnost omezit nebo zablokovat rozsah nastavení teplot od 7 do 8 C. Provedení s nastavením nulové hodnoty, závitové připojení M 0 x 1, (1816) (18169) pro všechny radiátory se závitovým připojením M 0 x 1, mm Termostatická hlavice DH Termostatická hlavice s integrovaným čidlem z roztažné látky, rozsah regulace teplot 7 až 8 C. Provedení s nastavením nulové hodnoty, závitové připojení M 0 x 1, s krycí převlečnou maticí (181967) (181969) Termostatická hlavice SH Elegantní termostatická hlavice s integrovaným kapalinovým čidlem, odzkoušena dle EN 1, rozsah regulace teplot 7 až 8 C. Provedení s nastavním nulové hodnoty, závitové připojení M 0 x 1, s ovanou převlečnou maticí nerezová ocel (1806) (18066) (1808) Úhlový adaptér pro termostatickou hlavici M 0 x 1, bez obr Ventilové vložky pro termostatickou hlavici M 0 x 1, bez obr. bez přednastavení 9700 přednastavení 1-6 s jemným nastavením pro záměnu V/R Odvzdušňovací ventil, niklovaný, samotěsnící ¼ ½ Sada odvzdušňovacích ventilů, skládající se z: x odvzdušňovací ventil ½ s krytkou, odvzdušňovací klíč a klíč na záslepku bez obr Odvzdušňovací ventil ovaný, samotěsnící vhodný pro provozní tlak max. 18 bar bez obr. ½ Záslepka, niklovaná, samotěsnící bez obr. ½ 9700 Záslepka ovaná vhodná pro provozní tlak max. 18 bar bez obr. ½ 9708 Připojovací armatura pro Yucca, niklovaná, s dlouhou krytkou pro jedno i dvoutrubkové systémy (připojovací rozměr 0 mm); ventil vpravo, s přednastavenou ventilovou vložkou, oboustranně průtoková, pro termostatickou hlavici M 0 x 1,; připojení zadní ¾ vnější závit, přívod/zpátečka uzavíratelná, s ½ připojením pro elektrickou topnou tyč vlevo (možnost dodatečné montáže při odstranění armatury); připojovací armatura je nastavená na -trubkový systém, otevřením bypassového šroubení je možno použít v 1-trubkovém systému; standardní dodávka s designovou krytkou v barvě radiátoru, termostatická hlavice se objednává zvlášť; provozní přetlak max. 10 bar, 110 C. Připojovací armatura s dlouhou krytkou učena pro kombinovaný provoz Připojovací armatura pro Yucca, niklovaná, s krátkou krytkou Připojovací armatura s krátkou krytkou určena pro teplovodní vytápění (1) U některého příslušenství je u objednacích čísel v závorce uvedeno číslo, pod kterým je dané příslušenství alternativně dodáváno. CZ

9 Termostatické hlavice a připojovací armatury Popis Provedení Objednací číslo Použití Připojovací armatura pro Yucca bez krytky bez obr. bez krytky Vario Připojovací armatura, niklovaná. Pro jedno nebo dvoutrubkové soustavy (připojovací rozměr 0 mm) s přednastavenou ventilovou vložkou, armaturu je možné natáčet pro volitelné připojení přímé (zdola/nahoru) nebo rohové (zezadu/dozadu) se ¾ vnějším závitem; poloha přívodu a termostatické hlavice (M 0 x 1, mm) je volitelně možná vpravo nebo vlevo; možnost uzavření přívodu a zpátečky. Připojovací armatura je nastavena pro dvoutrubkovou soustavu; vyšroubováním obtokového by-pass šroubu je možné nastavit pro jednotrubkovou soustavu; standardní dodávka s designovou krytkou v barevném odstínu radiátoru, termostatická hlavice se objednává zvlášť Připojovací armatura Vario, niklovaná, bez krytky bez krytky CZ 01

10 Ventily a šroubení Popis Provedení Objednací číslo (1) Použití Ventily řady AV6 s přednastavením Rohový ventil ½, vložku ventilu a ucpávku je možné vyměnit pod provozním tlakem bez vypouštění topného systému. Těleso ventilu je niklované; závitové připojení termostatické hlavice M 0 x 1,; provozní teplota max. 110 C; provozní tlak max. 10 bar niklované 8100 (11876) pro všechny radiátory s ½ vnitřním závitem Přímý ventil ½, závitové připojení termostatické hlavice M 0 x 1,; provozní teplota max. 110 C; provozní tlak max. 10 bar niklované 8100 (11886) Axiální ventil ½, závitové připojení termostatické hlavice M 0 x 1,; provozní teplota max. 110 C; provozní tlak max. 10 bar niklované (11896) Úhlový rohový ventil pravý ½, závitové připojení termostatické hlavice M 0 x 1,; provozní teplota max. 110 C; provozní tlak max. 10 bar niklované (1186) Úhlový rohový ventil levý ½, závitové připojení termostatické hlavice M 0 x 1,; provozní teplota max. 110 C; provozní tlak max. 10 bar niklované 8100 (1186) Šroubení pro zpátečku Combi Rohové provedení s ½ vnějším závitem, s jemným přednastavením, s možností uzavírání, napouštění a vypouštění otopných těles beze změny přednastavení. Těleso ventilu je niklované. Provozní teplota max. 110 C; provozní tlak max. 10 bar niklované (10906) Šroubení, přímé provedení ½, provozní teplota max. 110 C; provozní tlak max. 10 bar niklované (10906) Exkluzivní ventily řady XE Rohový ventil ½, v exkluzivním designu pro moderní bydlení. Ventil se dodává volitelně v provedení bílém, m nebo z nerezové oceli. Závitové připojení termostatické hlavice M 0 x 1, nerezová ocel (11606) 6818 (1160) 681 (11608) Přímý ventil s vnějším závitem ½, závitové připojení termostatické hlavice M 0 x 1, 6811 (11616) 688 (1161) Úhlový rohový ventil pravý s vnějším závitem ½, závitové připojení termostatické hlavice M 0 x 1,; na obrázku je provedení levé (1166) (116) Úhlový rohový ventil levý s vnějším závitem ½, závitové připojení termostatické hlavice M 0 x 1, 8001 (1166) 8008 (116) Šroubení pro zpátečku řady XE Rohové provedení s vnějším závitem ½, v exkluzivním designu pro moderní bydlení. Šroubení se dodává volitelně v provedení bílém, m nebo z nerezové oceli nerezová ocel 6111 (116606) 618 (11660) 61 (116608) Exkluzivní šroubení pro zpátečku, přímé provedení s vnějším závitem ½. 611 (116706) 68 (11670) (1) U některého příslušenství je u objednacích čísel v závorce uvedeno číslo, pod kterým je dané příslušenství alternativně dodáváno. CZ

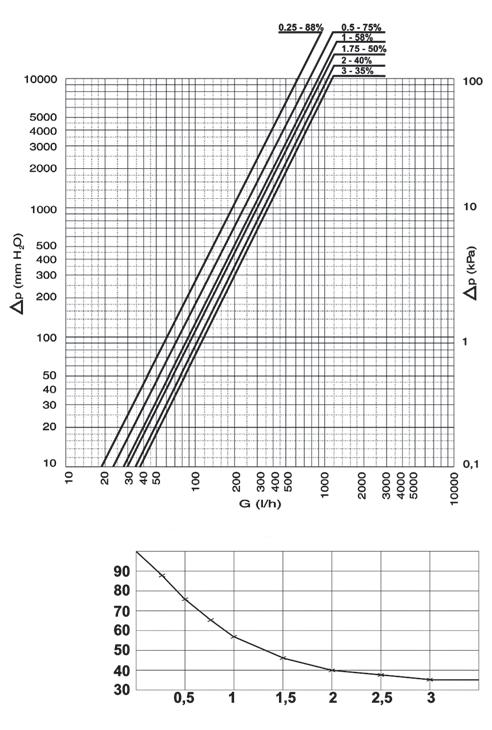

11 Parametry ventilů Všeobecné informace Diagram tlakových ztrát ventilových vložek AV6 (Oventrop) Tlakové ztráty p (mbar) Přednastavení Tlakové ztráty p (Pascal) Hmotnostní průtok qm (kg/h) Diagram tlakových ztrát armatur Vario Přednastavení Otáčky Bypass pro 1-trubkovou soustavu p (mm H O) p (kpa) G (l/h) Průtok radiátoru v % VE 1 6 Kv 0,08 0,1 0, 0,0 0,0 0,70 Zkušební podmínky: Bypass uzavřený ( mm klíč), uzávěra otevřená (6 mm klíč). Otáčky bypassového šroubu 110 CZ 01
