1 Třída ve své kategorii. 120 Designová otopná tělesa Ceny a technické informace I/2017

2 Credo-Uno Standardní provedení s viditelným připojením. Credo-Uno-V s integrovanou ventilovou sadou a zakrytým středovým připojením 50. Credo-Uno-V včetně termostatické hlavice. Možnost připojení k podlahovému vytápění x-net prostřednictvím připojovací sady x-link. Verze s přídavným elektrickým vytápěním. Credo-Uno-E pro výhradně elektrický provoz. Lze dodat i v chromovém provedení. Credo-Uno Credo-Uno kompaktní otopné těleso strana 122 Credo-Uno-V ventilové otopné těleso strana 128 Credo-Uno-E výhradně elektrické otopné těleso strana 134 Ceny a technické informace I/2017 Designová otopná tělesa 121

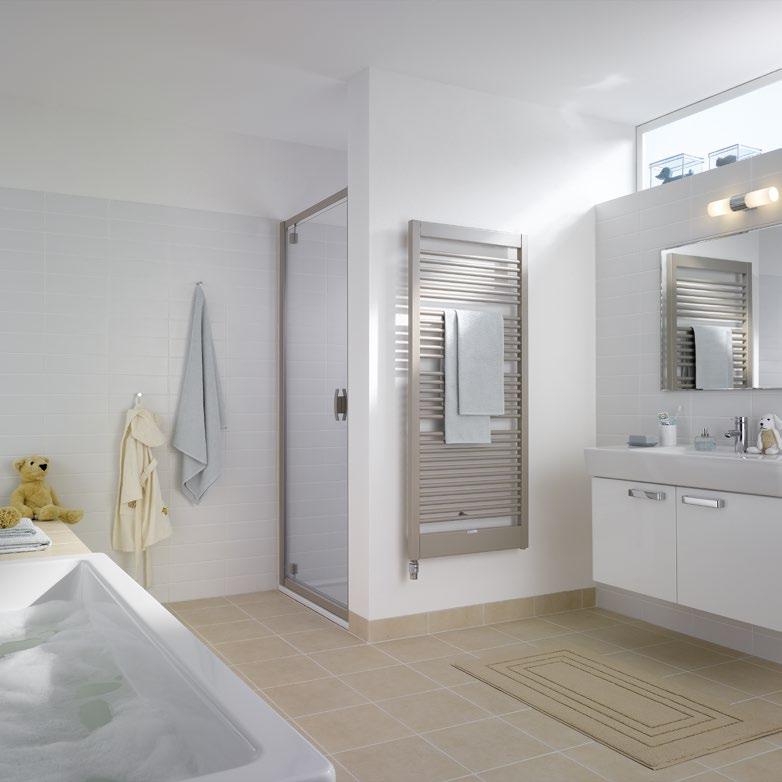

3 Credo-Uno Výhody výrobku kompaktní otopné těleso pro teplovodní vytápění upevnění zepředu není viditelné přípojení zdola, rozteč připojení dle stavební délky možnost provozu přídavného elektrického vytápění, topnou tyč nelze namontovat dodatečně dvoubarevné provedení (kryt v barevném kontrastu s radiátorem) lze dodat v chromovém provedení Upozornění: Chromované provedení není vhodné do místností s agresivním vlhkým ovzduším. Kuchyně, koupelny atd. a rovněž místa mimo dosah sprch, toalet apod. není z tohoto hlediska třeba považovat za místnosti s agresivním vlhkým ovzduším. Mějte na paměti, že povrchová teplota chromovaných radiátorů je výrazně vyšší než u lakovaných radiátorů. Lze dodat antikorozní ochrannou vrstvu. Technický popis viz strana 283. Doplňky Obsah dodávky Montážní sada je přiložena, splňuje třídy požadavků I a II podle směrnice VDI Třída požadavků III je možná na vyžádání. Na místě montáže je nutné zkontrolovat dostatečnou nosnost stavebního materiálu stěny. Všechny viditelné části upevnění v barvě otopného tělesa. Špičkové kvalitativní parametry vysoce přesahující požadavky normy. 122 Designová otopná tělesa Ceny a technické informace I/2017

4 Informace o cenách teplovodního vytápění Credo-Uno v chromu viz strana 124 Ceny a tepelné výkony Slevová skupina Credo-Uno Lakované radiátory Cena v CZK bez DPH I/2017 výška délka hloubka Exponent radiátoru n Tepelný výkon ve wattech Číslo výrobku Cena 1 Cena 2 elektrosada přiřazení wattového výkonu 75/65-20 C 70/55-20 C 55/45-20 C 70/55-24 C 55/45-24 C otopné těleso a clony v sériové barvě bílá (RAL 9016) otopné těleso a / nebo kryty podle vzorníku barev , UNN X. K 8916, , , UNN X. K 9172, , , UNN X. K 9492, , , UNN X. K 10324, , , UNN X. K 10644, , , UNN X. K 10900, , , UNN X. K 11753, , , UNN X. K 12030, , , UNN X. K 12329, , , UNN X. K 13203, , , UNN X. K 13481, , , UNN X. K 13758, ,- Antikorozní ochranná vrstva (RAL 9016): + 40 % k ceně 1 Antikorozní ochranná vrstva (barva): + 60 % k ceně 1 Bicolor spodní a horní clony v chromu: + CZK 4074,- k ceně 1, resp. 2 Atypická řešení: na poptávku Při objednání uveďte: barvu, druhou barvu. Viz rozevírací strana. Příklad objednávky 1: Credo-Uno, 1473 x 640, v bílé barvě (RAL 9016), druhá barva (horní a spodní clony) bílá (RAL 9016) Č. výr.: UNN X 2 K Příklad objednávky 2: Credo-Uno, 1473 x 640, v circon stříbrné Metallic, druhá barva (horní a spodní clony) v chromu Č. výr.: UNN Barva otopného tělesa: circon stříbrná Metallic, druhá barva (horní a spodní clony) v chromu Pro přídavné elektrické vytápění objednejte pro otopné těleso Credo-Uno vhodnou elektrosadu na straně 126. Ceny a technické informace I/2017 Designová otopná tělesa 123

5 Credo-Uno Informace o cenách teplovodního vytápění Ceny a tepelné výkony Slevová skupina Credo-Uno Otopná tělesa v chromu Cena v CZK bez DPH I/2017 výška délka hloubka Exponent radiátoru n Tepelný výkon ve wattech Číslo výrobku Cena 3 elektrosada přiřazení wattového výkonu 75/65-20 C 70/55-20 C 55/45-20 C 70/55-24 C 55/45-24 C otopné těleso v chromu, clony v sériové barvě bílá (RAL 9016), barevné nebo chromové , UNN Z X. K 17789, , UNN Z X. K 19560, , UNN Z X. K 21543, , UNN Z X. K 20967, , UNN Z X. K 22716, , UNN Z X. K 25767, , UNN Z X. K 23911, , UNN Z X. K 25916, , UNN Z X. K 29627, , UNN Z X. K 26833, , UNN Z X. K 29350, , UNN Z X. K 33467,- Atypická řešení: na poptávku Při objednání uveďte: druhou barvu. Příklad objednávky 1: Viz rozevírací strana. Credo-Uno 1473 x 640 v chromu, druhá barva (horní a spodní clony) bílé (RAL 9016) Č. výr.: UNN Z X 2 K Pro přídavné elektrické vytápění Příklad objednávky 2: Credo-Uno, 1473 x 640, v chromu, druhá barva (horní a spodní clony) grafit Metallic objednejte pro otopné těleso Credo-Uno vhodnou elektrosadu na straně 126. Č. výr.: UNN Barva otopného tělesa: chrom, druhá barva (horní a spodní clony) grafit Metallic 124 Designová otopná tělesa Ceny a technické informace I/2017

6 H Technické informace - teplovodní vytápění Rozměry Credo-Uno čelní pohled pohled z boku pohled zezadu BL 63 BT 26 E L BH: BL: skutečná stavební výška skutečná stavební délka 18 BT: stavební hloubka E: odvzdušnění H: vzdálenost vyvrtaného otvoru ke spodní hraně připojovacího závitu H1: spodní blok trubek Ø20 L: vzdálenost vyvrtaných otvorů BH H NA: rozteč připojení VL/RL: přívod nebo zpátečka Pozor: Pro třídu požadavků na upevnění AKIII a u nenosných trubek může být nutné další příslušenství k upevnění a tím se mohou lišit montážní rozměry ) min. 150 RL/VL G1/2 NA VL/RL G1/2 typ výrobku Vzdálenost spodní hrany radiátoru k podlaze min Tato vzdálenost by se podle optických hledisek měla přizpůsobit poměrům v místnosti. BH BL BT NA H L H1 Hmotnost kg Obsah vody l ,08 3, ,94 4, ,80 4, ,45 5, ,01 6, ,58 7, ,10 6, ,21 8, ,32 9, ,75 8, ,41 9, ,06 11,49 05 Charakteristické vyrovnání viz strana 304. Připojení: 2 x G 1/2, vnitřní závit dolů, rozteč připojení podle stavební délky. Přívod možný vlevo nebo vpravo. Vhodné pro jednotrubkový systém. Odvzdušnění: G 1/4 vzadu, vpravo Vypouštění: G 1/2 (vnitřní závit) dolů Provozní tlak: max. 10 bar Zkušební tlak: Provozní podmínky: 13 barů Teplá voda do 110 C. Možnost přídavného elektrického vytápění (max.teplota přívodu 80 C). Elektrickou topnou tyč nelze dodatečně namontovat, protože se z důvodu použití potřebného T-kusu změní poloha připojení. Ceny a technické informace I/2017 Designová otopná tělesa 125

7 Credo-Uno Informace k přídavnému elektrickému vytápění Ceny a wattový výkon elektrosady (přídavné elektrické vytápění) Slevová skupina příslušenství Popis výrobku Wattový výkon Dodací jednotka Číslo výrobku bílá Cena v CZK bez DPH I/2017 Číslo výrobku titan / chromově stříbrný Cena v CZK bez DPH I/2017 Elektrická topná tyč v bílé Zapojte běžně prodejné spínací hodiny nebo pokojový regulátor teploty. Elektrosada FKS v bílé nebo chromově stříbrné Elektrosada FKS se skládá z elektronicky ovládané topné tyče vč. regulátoru (krytí IPX4), který se namontuje na radiátor. Po přestavbě lze regulátor namontovat na pravou nebo levou stranu radiátoru. Elektrosada WKS v bílé nebo titanové Elektrosada WKS se skládá z vývodu na stěnu (krytí IPX4), elektronicky ovládané topné tyče a regulátoru Standard. Elektrosada WFS v bílé nebo titanové Elektrosada WFS se skládá z vývodu na stěnu (krytí IPX4) vč. infračerveného přijímače, elektronicky ovládané topné tyče a dálkového regulátoru Standard. Elektrosada WFC v bílé nebo titanové Elektrosada WFC se skládá z vývodu na stěnu (krytí IPX4) vč. infračerveného přijímače, elektronicky ovládané topné tyče a dálkového regulátoru Comfort. 150 W / AC 230 V 1 kus ZE ,- 300 W / AC 230 V 1 kus ZE ,- 400 W / AC 230 V 1 kus ZE ,- 600 W / AC 230 V 1 kus ZE ,- 800 W / AC 230 V 1 kus ZE , W / AC 230 V 1 kus ZE ,- 150 W / AC 230 V 1 kus ZE ,- ZE ,- 300 W / AC 230 V 1 kus ZE ,- ZE ,- 400 W / AC 230 V 1 kus ZE ,- ZE ,- 600 W / AC 230 V 1 kus ZE ,- ZE ,- 800 W / AC 230 V 1 kus ZE ,- ZE , W / AC 230 V 1 kus ZE ,- ZE ,- 150 W / AC 230 V 1 kus ZE ,- ZE ,- 300 W / AC 230 V 1 kus ZE ,- ZE ,- 400 W / AC 230 V 1 kus ZE ,- ZE ,- 600 W / AC 230 V 1 kus ZE ,- ZE ,- 800 W / AC 230 V 1 kus ZE ,- ZE , W / AC 230 V 1 kus ZE ,- ZE ,- 150 W / AC 230 V 1 kus ZE ,- ZE ,- 300 W / AC 230 V 1 kus ZE ,- ZE ,- 400 W / AC 230 V 1 kus ZE ,- ZE ,- 600 W / AC 230 V 1 kus ZE ,- ZE ,- 800 W / AC 230 V 1 kus ZE ,- ZE , W / AC 230 V 1 kus ZE ,- ZE ,- 150 W / AC 230 V 1 kus ZE ,- ZE ,- 300 W / AC 230 V 1 kus ZE ,- ZE ,- 400 W / AC 230 V 1 kus ZE ,- ZE ,- 600 W / AC 230 V 1 kus ZE ,- ZE ,- 800 W / AC 230 V 1 kus ZE ,- ZE , W / AC 230 V 1 kus ZE ,- ZE ,- Pro přídavné elektrické vytápění objednejte pro otopné těleso Credo-Uno vhodnou elektrosadu. Přiřazení různých výkonů topných tyčí k velikostem radiátorů naleznete v tabulce Tepelné výkony elektrosada, strana Technický popis viz strana Designová otopná tělesa Ceny a technické informace I/2017

8 Připojení tělesa Credo-Uno s přídavným elektrickým vytápěním Z X Y Z X Y Při instalaci elektrické topné tyče jak v přívodu, tak i ve zpátečce je nutné použití T-kusu (připojení: 2 x G 1/2 vnitřní závit, 1 x G 1/2 vnější závit). Tím se změní poloha potrubí vůči radiátoru v horizontální (rozměr X) a vertikální (rozměr Y) rovině v závislosti na použitém rohovém ventilu a T-kusu. Při použití T-kusu ZT je Y = 19. Při použití rohového ventilu dodávaného jako příslušenství (levostranné připojení: ZV ; pravostranné připojení: ZV ) je Z = 60. Z tohoto důvodu nelze elektrickou topnou tyč po již provedené instalaci radiátoru dodatečně namontovat. Pozor: Pro vzhledově náročnou instalaci doporučujeme podomítkovou krabici v bezprostřední blízkosti radiátoru. Ceny a technické informace I/2017 Designová otopná tělesa 127

9 Credo-Uno -V Výhody výrobku otopné těleso s ventilem k teplovodnímu vytápění možnost připojení k podlahovému vytápění prostřednictvím připojovací sady x-link připojení zakryté upevnění zepředu není viditelné středové spodní připojení 50 možnost provozu přídavného elektrického vytápění, topnou tyč lze namontovat dodatečně dvoubarevné provedení (kryt v barevném kontrastu s radiátorem) lze dodat v chromovém provedení Doplňky x-link Připojovací sada Upozornění: Chromované provedení není vhodné do místností s agresivním vlhkým ovzduším. Kuchyně, koupelny atd. a rovněž místa mimo dosah sprch, toalet apod. není z tohoto hlediska třeba považovat za místnosti s agresivním vlhkým ovzduším. Mějte na paměti, že povrchová teplota chromovaných radiátorů je výrazně vyšší než u lakovaných radiátorů. Lze dodat antikorozní ochrannou vrstvu. Technický popis viz strana 283. Obsah dodávky Ceny a popis příslušenství x-link viz strana 286. včetně termostatické hlavice Montážní sada je přiložena, splňuje třídy požadavků I a II podle směrnice VDI Třída požadavků III je možná na vyžádání. Na místě montáže je nutné zkontrolovat dostatečnou nosnost stavebního materiálu stěny. Všechny viditelné části upevnění v barvě otopného tělesa. Špičkové kvalitativní parametry vysoce přesahující požadavky normy. 128 Designová otopná tělesa Ceny a technické informace I/2017

10 Informace o cenách teplovodního vytápění Credo-Uno-V v chromu viz strana 130 Ceny a tepelné výkony Slevová skupina Credo-Uno Lakované radiátory Cena v CZK bez DPH I/2017 výška délka hloubka Exponent radiátoru n Tepelný výkon ve wattech Číslo výrobku Cena 1 Cena 2 elektrosada přiřazení wattového výkonu 75/65-20 C 70/55-20 C 55/45-20 C 70/55-24 C 55/45-24 C otopné těleso a clony v sériové barvě bílá (RAL 9016) otopné těleso a / nebo kryty podle vzorníku barev , UNV X. K 10046, , , UNV X. K 10324, , , UNV X. K 10644, , , UNV X. K 11476, , , UNV X. K 11753, , , UNV X. K 12030, , , UNV X. K 12862, , , UNV X. K 13203, , , UNV X. K 13481, , , UNV X. K 14334, , , UNV X. K 14611, , , UNV X. K 14888, ,- Antikorozní ochranná vrstva (RAL 9016): + 40 % k ceně 1 Antikorozní ochranná vrstva (barva): + 60 % k ceně 1 Při objednání uveďte: barvu, druhou Bicolor spodní a horní clony v chromu: + CZK 4074,- k ceně 1, resp. 2 barvu. Viz rozevírací strana. Příklad objednávky 1: Credo-Uno-V, 1473 x 640, v bílé barvě (RAL 9016), druhá barva (horní a spodní clony) bílá (RAL 9016) Č. výr.: UNV X 2 K Příklad objednávky 2: Pro přídavné elektrické vytápění objednejte pro otopné těleso Credo-Uno-V vhodnou elektrosadu na straně 132. Credo-Uno-V, 1473 x 640, v circon stříbrné Metallic, druhá barva (horní a spodní clony) v chromu Č. výr.: UNV Barva otopného tělesa: circon stříbrná Metallic, druhá barva (horní a spodní clony) v chromu Ceny a technické informace I/2017 Designová otopná tělesa 129

11 Credo-Uno -V Informace o cenách teplovodního vytápění Ceny a tepelné výkony Slevová skupina Credo-Uno Otopná tělesa v chromu výška délka hloubka Exponent radiátoru n Tepelný výkon ve wattech Číslo výrobku Cena 3 elektrosada přiřazení wattového výkonu 75/65-20 C 70/55-20 C 55/45-20 C 70/55-24 C 55/45-24 C otopné těleso v chromu, clony v sériové barvě bílá (RAL 9016), barevné nebo chromové , UNV Z X. K 18920, , UNV Z X. K 20711, , UNV Z X. K 22652, , UNV Z X. K 22119, , UNV Z X. K 23890, , UNV Z X. K 26897, , UNV Z X. K 25020, , UNV Z X. K 27110, , UNV Z X. K 30779, , UNV Z X. K 27985, , UNV Z X. K 30502, , UNV Z X. K 34640,- Příklad objednávky 1: Credo-Uno-V, 1473 x 640, v bílé barvě (RAL 9016), Při objednání uveďte: druhou barvu. druhá barva (horní a spodní clony) bílá (RAL 9016) Viz rozevírací strana. Č. výr.: UNV Z X 2 K Příklad objednávky 2: Credo-Uno-V, 1473 x 640, v chromu, druhá barva (horní a spodní clony) grafit Metallic Č. výr.: UNV Barva otopného tělesa: chrom, druhá barva (horní a spodní clony) grafit Metallic Pro přídavné elektrické vytápění objednejte pro otopné těleso Credo-Uno-V vhodnou elektrosadu na straně Designová otopná tělesa Ceny a technické informace I/2017

12 H Technické informace - teplovodní vytápění Rozměry Credo-Uno-V čelní pohled pohled z boku pohled zezadu BH: skutečná stavební výška BL 63 BT 26 E L BL: BT: skutečná stavební délka stavební hloubka 18 E: odvzdušnění H: vzdálenost vyvrtaného otvoru ke spodní hraně připojovacího závitu H1: spodní blok trubek A (1:4) Ø20 L: vzdálenost vyvrtaných otvorů NA: rozteč připojení BH H VL/RL: přívod nebo zpátečka <22 Pozor: Pro třídu požadavků na upevnění AKIII a u nenosných trubek může být nutné další příslušenství k upevnění a tím se mohou lišit montážní rozměry. A 170 min.150 RL/VL G3/4 NA typ výrobku Vzdálenost spodní hrany radiátoru k podlaze min Tato vzdálenost by se podle optických hledisek měla přizpůsobit poměrům v místnosti. BH BL BT NA H L H1 Hmotnost kg Obsah vody l ,68 3, ,64 4, ,43 4, ,22 5, ,71 6, ,20 7, ,88 6, ,91 7, ,94 9, ,53 8, ,11 9, ,69 11,18 05 Charakteristické vyrovnání viz strana 304. Připojení: 2 x G 3/4, vnější závit středové připojení směrem dolů, rozteč připojení 50. Přívod sériově vlevo, u diferenčních tlaků do cca 200 mbarů možnost přívodu vpravo (na základě toho příp. hlučnost). V kombinaci s příslušenstvím x-link přívod bezpodmínečně vlevo. Vhodné pro jednotrubkový systém. Odvzdušnění: G 1/4 vzadu, vpravo Vypouštění: G 1/2 (vnitřní závit) dolů Provozní tlak: Zkušební tlak: Provozní podmínky: max. 10 bar 13 barů Teplá voda do 110 C. Možnost přídavného elektrického vytápění (max.teplota v přívodu 80 C), elektrickou topnou tyč lze namontovat dodatečně. V kombinaci s přílušenstvím x-link max. teplota přívodu 70 C, max. provozní tlak 6 barů. Ceny a technické informace I/2017 Designová otopná tělesa 131

13 Credo-Uno -V Informace k přídavnému elektrickému vytápění Ceny a wattový výkon elektrosady (přídavné elektrické vytápění) Slevová skupina příslušenství Popis výrobku Wattový výkon Dodací jednotka Číslo výrobku bílá Cena v CZK bez DPH I/2017 Číslo výrobku titan / chromově stříbrný Cena v CZK bez DPH I/2017 Elektrická topná tyč v bílé Zapojte běžně prodejné spínací hodiny nebo pokojový regulátor teploty. Elektrosada FKS v bílé nebo chromově stříbrné Elektrosada FKS se skládá z elektronicky ovládané topné tyče vč. regulátoru (krytí IPX4), který se namontuje na radiátor. Po přestavbě lze regulátor namontovat na pravou nebo levou stranu radiátoru. Elektrosada WKS v bílé nebo titanové Elektrosada WKS se skládá z vývodu na stěnu (krytí IPX4), elektronicky ovládané topné tyče a regulátoru Standard. Elektrosada WFS v bílé nebo titanové Elektrosada WFS se skládá z vývodu na stěnu (krytí IPX4) vč. infračerveného přijímače, elektronicky ovládané topné tyče a dálkového regulátoru Standard. Elektrosada WFC v bílé nebo titanové Elektrosada WFC se skládá z vývodu na stěnu (krytí IPX4) vč. infračerveného přijímače, elektronicky ovládané topné tyče a dálkového regulátoru Comfort. 150 W / AC 230 V 1 kus ZE ,- 300 W / AC 230 V 1 kus ZE ,- 400 W / AC 230 V 1 kus ZE ,- 600 W / AC 230 V 1 kus ZE ,- 800 W / AC 230 V 1 kus ZE , W / AC 230 V 1 kus ZE ,- 150 W / AC 230 V 1 kus ZE ,- ZE ,- 300 W / AC 230 V 1 kus ZE ,- ZE ,- 400 W / AC 230 V 1 kus ZE ,- ZE ,- 600 W / AC 230 V 1 kus ZE ,- ZE ,- 800 W / AC 230 V 1 kus ZE ,- ZE , W / AC 230 V 1 kus ZE ,- ZE ,- 150 W / AC 230 V 1 kus ZE ,- ZE ,- 300 W / AC 230 V 1 kus ZE ,- ZE ,- 400 W / AC 230 V 1 kus ZE ,- ZE ,- 600 W / AC 230 V 1 kus ZE ,- ZE ,- 800 W / AC 230 V 1 kus ZE ,- ZE , W / AC 230 V 1 kus ZE ,- ZE ,- 150 W / AC 230 V 1 kus ZE ,- ZE ,- 300 W / AC 230 V 1 kus ZE ,- ZE ,- 400 W / AC 230 V 1 kus ZE ,- ZE ,- 600 W / AC 230 V 1 kus ZE ,- ZE ,- 800 W / AC 230 V 1 kus ZE ,- ZE , W / AC 230 V 1 kus ZE ,- ZE ,- 150 W / AC 230 V 1 kus ZE ,- ZE ,- 300 W / AC 230 V 1 kus ZE ,- ZE ,- 400 W / AC 230 V 1 kus ZE ,- ZE ,- 600 W / AC 230 V 1 kus ZE ,- ZE ,- 800 W / AC 230 V 1 kus ZE ,- ZE , W / AC 230 V 1 kus ZE ,- ZE ,- Pro přídavné elektrické vytápění objednejte pro otopné těleso Credo-Uno-V vhodnou elektrosadu. Přiřazení různých výkonů topných tyčí k velikostem radiátorů naleznete v tabulce Tepelné výkony elektrosada, strana Technický popis viz strana Designová otopná tělesa Ceny a technické informace I/2017

14 Připojení tělesa Credo-Uno-V s přídavným elektrickým vytápěním Instalace topné tyče je možná pouze dole vpravo. Elektrickou topnou tyč lze namontovat i dodatečně. Pozor: Pro vzhledově náročnou instalaci doporučujeme podomítkovou krabici v bezprostřední blízkosti radiátoru. Ceny a technické informace I/2017 Designová otopná tělesa 133

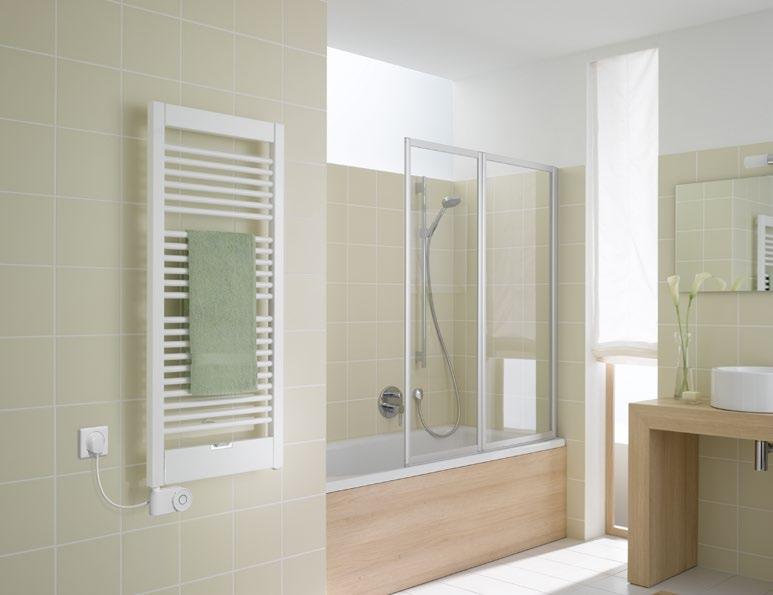

15 Credo-Uno -E Výhody výrobku otopné těleso pro výhradně elektrický provoz upevnění zepředu není viditelné dvoubarevné provedení (kryt v barevném kontrastu s radiátorem) lze dodat v chromovém provedení Upozornění: Chromované provedení není vhodné do místností s agresivním vlhkým ovzduším. Kuchyně, koupelny atd. a rovněž místa mimo dosah sprch, toalet apod. není z tohoto hlediska třeba považovat za místnosti s agresivním vlhkým ovzduším. Mějte na paměti, že povrchová teplota chromovaných radiátorů je výrazně vyšší než u lakovaných radiátorů. Provedení Lze dodat antikorozní ochrannou vrstvu. Technický popis viz strana 283. Obsah dodávky Montážní sada je přiložena, splňuje třídy požadavků I a II elektrosada FKS vlevo provedení I bílá provedení v chromově stříbrné elektrosada WKS vlevo provedení C bílá provedení titan elektrosada WFS vlevo provedení E bílá provedení titan elektrosada WFC vlevo provedení G bílá provedení titan podle směrnice VDI Na místě montáže je nutné zkontrolovat dostatečnou nosnost stavebního materiálu stěny. Všechny viditelné části upevnění v barvě otopného tělesa. Naplněno nehořlavou, nejedovatou teplonosnou kapalinou. Odolnost vůči mrazu do cca elektrosada FKS vpravo provedení J bílá provedení v chromově stříbrné elektrosada WKS vpravo provedení D bílá provedení titan elektrosada WFS vpravo provedení F bílá provedení titan elektrosada WFC vpravo provedení H bílá provedení titan -15 C. Elektrická topná tyč je namontovaná, včetně elektronické regulace a ovládacího prvku (elektrosada FKS, WKS, Doplňky WFS nebo WFC). Elektrosada FKS, WKS, WFS nebo WFC. Technický popis viz strana 139. Špičkové kvalitativní parametry vysoce přesahující požadavky normy. 134 Designová otopná tělesa Ceny a technické informace I/2017

16 Informace o cenách výhradně elektrický provoz Credo-Uno-E v chromu viz strana 136 Ceny a tepelné výkony Slevová skupina Credo-Uno Lakované radiátory Cena v CZK bez DPH I/2017 výška délka hloubka Tepelný výkon ve wattech Číslo výrobku Cena 1 Cena 2 Cena 3 Cena 4 Cena 5 Cena 6 elektrosada * otopné těleso a clony v sériové barvě bílá (RAL 9016) vč. otopné těleso a / nebo kryty podle vzorníku barev vč. FKS / WKS v bílé barvě WFS v bílé barvě WFC v bílé barvě FKS / WKS v bílé barvě WFS v bílé barvě WFC v bílé barvě UNE K 16253, , , , , , UNE K 16509, , , , , , UNE K 16957, , , , , , UNE K 17789, , , , , , UNE K 18109, , , , , , UNE K 18514, , , , , , UNE K 19218, , , , , , UNE K 19644, , , , , , UNE K 19943, , , , , , UNE K 20817, , , , , , UNE K 21202, , , , , , UNE K 21479, , , , , ,- Elektrosada FKS v chromově stříbrné: + CZK 2325,- Elektrosada (WKS, WFS, WFC) v titanové barvě: + CZK 1152,- Antikorozní ochranná vrstva (RAL 9016): + 40 % k ceně 1, 2, 3 Antikorozní ochranná vrstva (barva): + 60 % k ceně 1, 2, 3 Bicolor spodní a horní clony v chromu: + CZK 4074,- k ceně 1 6 Při objednání uveďte: barvu, provedení, druhou barvu. Viz rozevírací strana. Příklad objednávky 1: Credo-Uno-E 1169x490, v bílé barvě (RAL 9016), elektrosada FKS vlevo, v bílé barvě, druhá barva (horní a spodní clony) bílá (RAL 9016) Č. výr.: UNE I 2 K Příklad objednávky 2: Credo-Uno-E, 1169x490, v circon stříbrné Metallic, elektrosada vlevo, v titanové barvě, druhá barva (horní a spodní clony) v chromu Č. výr.: UNE Barva otopného tělesa: circon stříbrná Metallic, elektrosada WKS vlevo v titanové barvě, druhá barva (horní a spodní clony) v chromu Cena: Otopné těleso s WKS v bílé barvě 20455,- CZK + příplatek za elektrosadu v titanové barvě 1152,- CZK + příplatek za Bicolor clony v chromu 4074,- CZK = celková cena 25681,- CZK * Při dimenzování mějte na zřeteli: Uvedený výkon topné tyče se vztahuje na maximální elektrický příkon. Tento nelze srovnávat s normovaným tepelným výkonem dle EN 442. Regulace zamezí lokálnímu přehřátí radiátoru v režimu vytápění elektrickým proudem. Z tohoto důvodu nelze konstantně dodávat maximální elektrický příkon a převést jej na tepelný výkon. Při obvyklých prostorových teplotách z toho vyplývá tepelný výkon radiátoru ve výši cca 75 % uvedeného maximálního elektrického příkonu topné tyče. Ceny a technické informace I/2017 Designová otopná tělesa 135

17 Credo-Uno -E Informace o cenách výhradně elektrický provoz Ceny a tepelné výkony Slevová skupina Credo-Uno Otopná tělesa v chromu Cena v CZK bez DPH I/2017 výška délka hloubka Tepelný výkon ve wattech Číslo výrobku Cena 7 Cena 8 Cena 9 elektrosada * otopné těleso v chromu, clony v sériové barvě bílá (RAL 9016), barevné nebo chromové vč. FKS / WKS v bílé barvě WFS v bílé barvě WFC v bílé barvě UNE Z.. K 25190, , , UNE Z.. K 26961, , , UNE Z.. K 28944, , , UNE Z.. K 28368, , , UNE Z.. K 30223, , , UNE Z.. K 33381, , , UNE Z.. K 31418, , , UNE Z.. K 33530, , , UNE Z.. K 37241, , , UNE Z.. K 34447, , , UNE Z.. K 36964, , , UNE Z.. K 41209, , ,- Elektrosada FKS v chromově stříbrné: + CZK 2325,- Elektrosada (WKS, WFS, WFC) v titanové barvě: + CZK 1152,- Při objednání uveďte: provedení, druhou barvu. Viz rozevírací strana. Příklad objednávky 1: Credo-Uno-E 1169x490, v chromu (RAL 9016), elektrosada FKS vlevo, v bílé barvě, druhá barva (horní a spodní clony) bílá (RAL 9016) Č. výr.: UNE Z I 2 K Příklad objednávky 2: Credo-Uno-E, 1169x490, v chromu, elektrosada vlevo, v titanové barvě, druhá barva (horní a spodní clony) v chromu Č. výr.: UNE Barva topného tělesa: chrom, elektrosada WKS vlevo v titanové barvě, druhá barva (horní a spodní clony) v chromu Cena: Otopné těleso s WKS v bílé barvě 28368,- CZK + příplatek za elektrosadu v titanové barvě 1152,- CZK = celková cena 1338,- CZK * Při dimenzování mějte na zřeteli: Uvedený výkon topné tyče se vztahuje na maximální elektrický příkon. Tento nelze srovnávat s normovaným tepelným výkonem dle EN 442. Regulace zamezí lokálnímu přehřátí radiátoru v režimu vytápění elektrickým proudem. Z tohoto důvodu nelze konstantně dodávat maximální elektrický příkon a převést jej na tepelný výkon. Při obvyklých prostorových teplotách z toho vyplývá tepelný výkon radiátoru ve výši cca 75 % uvedeného maximálního elektrického příkonu topné tyče. 136 Designová otopná tělesa Ceny a technické informace I/2017

18 Ceny a technické informace I/2017 Designová otopná tělesa 137

19 H Credo-Uno -E Technické informace - výhradně elektrické vytápění Rozměry Credo-Uno-E čelní pohled pohled z boku pohled zezadu BL 63 BT 26 L BH: skutečná stavební výška BL: skutečná stavební délka 18 BT: stavební hloubka H: vzdálenost upevnění ke spodní hraně připojovacího závitu H1: spodní blok trubek L: vzdálenost vyvrtaných otvorů Ø20 BH H typ výrobku Připojení elektrosady FKS Tato vzdálenost by se podle optických hledisek měla přizpůsobit poměrům v místnosti. BH BL BT H L H1 Hmotnost kg , , , , , , , , , , , ,97 Pozor: Při instalaci je třeba dodržet normu ČSN vyd.2! Rozdělení ochranné oblasti viz strana 282. Místo instalace opatřete rovněž proudovým chráničem vypínací proud menší nebo roven 30 ma. Připojení: Elektrická topná tyč je předem namontovaná Zkušební tlak: 10,4 barů dole ve sběrné trubce. Provozní podmínky: Model Credo-Uno-E se provozuje jako výhradně Montáž stěnových prvků na prázdnou krabici nebo elektrický radiátor. montáž na stěnu pomocí hmoždinek. Elektrická topná tyč je napojena přes vývod na Krytí IPX4. stěně, resp. přes zástrčku k síti 230 V 50 Hz AC. 138 Designová otopná tělesa Ceny a technické informace I/2017

20 Elektrosada FKS Varianta FKS se skládá z elektronicky ovládané topné tyče vč. regulátoru (krytí IPX4), který se namontuje na radiátor. Délka kabelu topné tyče: cca 1,2 m. Po přestavbě lze regulátor namontovat na pravou nebo levou stranu radiátoru. Provedení se zástrčkou pro přímé zapojení do zásuvky. Regulátor se dodává v bílé barvě a v chromově stříbrné barvě. Funkce regulátoru: plynulá regulace teploty funkce Booster (60 minut plný výkon) funkce ochrany proti zamrznutí ukazatel funkcí (vytápění, vypnuto, booster) při uvedení do provozu možnost přenastavení regulace teploty v místnosti na pouhou funkci sušení ručníků elektrosada FKS bílá elektrosada FKS v chromově stříbrné barvě Elektrosada WKS elektrosada WKS bílá elektrosada WKS titan Varianta WKS se skládá z vývodu na stěnu (krytí IPX4), elektronicky ovládané topné tyče a regulátoru Standard. Délka kabelu topné tyče: cca 1,2 m. Regulátor Standard se namontuje na podomítkovou krabici. Zdroj napětí v podomítkové krabici připravené pro regulátor. Propojení mezi regulátorem a vývodem na stěně pomocí kabelových spojů v místě instalace. Vývod na stěně se namontuje na podomítkovou krabici. Vývod na stěnu a regulátor jsou k dispozici v bílé a titanové barvě. Funkce regulátoru: plynulá regulace teploty funkce Booster (60 minut plný výkon) funkce ochrany proti zamrznutí ukazatel funkcí (vytápění, vypnuto, booster) možnost přenastavení regulace teploty v místnosti na pouhou funkci sušení ručníků Elektrosada WFS Varianta WFS se skládá z vývodu na stěnu (krytí IPX4) vč. rádiového přijímače, elektronicky ovládané topné tyče a dálkového regulátoru Standard. Délka kabelu topné tyče: cca 1,2 m. Vývod na stěně se namontuje na podomítkovou krabici. Vývod na stěnu a regulátor jsou k dispozici v bílé a titanové barvě. Díky provozu regulátoru na baterie jej lze umístit libovolně v prostoru. Funkce regulátoru: plynulá regulace teploty funkce Booster (60 minut plný výkon) funkce ochrany proti zamrznutí ukazatel funkcí (vytápění, vypnuto, booster) možnost přenastavení regulace teploty v místnosti na pouhou funkci sušení ručníků elektrosada WFS bílá elektrosada WFS titan Elektrosada WFC elektrosada WFC bílá elektrosada WFC titan Varianta WFC se skládá z vývodu na stěnu (krytí IPX4) vč. rádiového přijímače, elektronicky ovládané topné tyče a dálkového bezdrátového regulátoru Comfort. Délka kabelu topné tyče: cca 1,2 m. Vývod na stěně se namontuje na podomítkovou krabici. Vývod na stěnu a regulátor jsou k dispozici v bílé a titanové barvě. Díky provozu regulátoru na baterie jej lze umístit libovolně v prostoru. Dálkový bezdrátový regulátor je vybaven nastavovacím kolečkem, jehož prostřednictvím lze programovat a řídit různé funkce. Funkce regulátoru: regulace teploty v místnosti na úroveň vytápění a poklesu během naprogramovaných časových intervalů programovatelný časový interval: 15 minut. 2 přednastavené, 1 libovolně programovatelný týdenní program (teplota v místnosti) individuální funkce ohřevu ručníků během dne v závislosti na teplotě v místnosti během naprogramovaných časových intervalů programovatelný časový interval: 15 minut. 1 přednastavený, 1 libovolně programovatelný funkce Booster (s možností nastavení minut) funkce ochrany proti zamrznutí ukazatel funkcí (teplota v místnosti, den v týdnu, čas) provozní režim Přítomnost provozní režim Nepřítomnost Ceny a technické informace I/2017 Designová otopná tělesa 139

21 Credo-Uno, Credo-Uno -V, Credo-Uno -E Příslušenství Slevová skupina příslušenství Označení Obrázek Popis Číslo výrobku Dodací množství Množstevní jednotka Cena / množstevní jednotka CZK bez DPH Háček na ručník Dodatečná stavební hloubka v případě namontovaného háčku na ručníky povrch pochromovaný ZC kus 978,- / kus Madlo na ručníky uzavřené Dodatečná stavební hloubka v případě namontovaného madla na ručník Povrch pochromovaný určeno pro stavební délku tělesa Credo 471 ZC kus 2297,- / kus určeno pro stavební délku tělesa Credo 621 ZC kus 2474,- / kus Termostatická hlavice určeno pro stavební délku tělesa Credo 771 ZC kus 2649,- / kus bílá ZV kus 385,- / kus Kartáč na čištění Vzhled nerezu ZV kus 587,- / kus Rohový ventil Kartáč na čištění, třídílný ZK kus 947,- / kus Povrch pochromovaný Rohový ventil pro levostranné připojení. DN 15 1/2 (termostatická hlavice vpravo), M30 x 1,5 ZV kus 2337,- / kus Rohový ventil pro pravostranné připojení. DN 15 1/2 (termostatická hlavice vlevo), M30 x 1,5 ZV kus 2337,- / kus Šroubení zpátečky - rohové Povrch pochromovaný DN 15 1/2 ZV kus 1822,- / kus 140 Designová otopná tělesa Ceny a technické informace I/2017

22 Příslušenství Slevová skupina příslušenství Označení Obrázek Popis Číslo výrobku Dodací množství Množstevní jednotka Cena / množstevní jednotka CZK bez DPH T-kus Pro Credo-Uno. pro připojení elektrické topné tyče v přívodu nebo ve zpátečce pochromováno ZT kus 374,- / kus Rozpěrka Pro Credo-Uno, Credo-Uno-V. Další upevňovací příslušenství pro situace připojení odlišné od přílohy D podle předpisu VDI 6036 (nenosné potrubí). viditelné díly v bílé barvě ZB kus 374,- / kus viditelné díly v chromu ZB kus 655,- / kus * Při objednání je nutno uvést barvu: viditelné díly v barvě ZB0326* 1 kus 468,- / kus Ceny a technické informace I/2017 Designová otopná tělesa 141

23 Credo-Uno, Credo-Uno -V, Credo-Uno -E Náhradní díly Slevová skupina příslušenství Označení Obrázek Popis Číslo výrobku Dodací množství Množstevní jednotka Cena / množstevní jednotka CZK bez DPH Montážní sada Pro Credo-Uno, Credo-Uno-V. Sadu tvoří: 2 hmoždinky 10x60, 2 šrouby Ø 13 x 8, 2 podložky Ø 8,4, 2 stěnové konzoly, 4 tlumiče hluku, 2 pojistky proti vytažení, 1 hmoždinka Ø 6, 1 šroub 4 x 60, 1 opěra o stěnu se zachycovacími čepy, 1 odvzdušňovací zátka. Vhodné pro třídy požadavků I a II. Montážní sada Vhodné pro třídy požadavků I a II. viditelné díly v bílé barvě ZB kus 637,- / kus viditelné díly v chromu ZB kus 1029,- / kus * Při objednání je nutno uvést barvu: viditelné díly v barvě ZB0334* 1 kus 796,- / kus Pro Credo-Uno-E. Sadu tvoří: 2 hmoždinky 10x60, 2 šrouby Ø 13 x 8, 2 podložky Ø 8,4, 2 stěnové konzoly, 4 tlumiče hluku, 2 pojistky proti vyzvednutí a posunutí, 1 rozpěrka, 1 hmoždinka Ø 10x50, 1 šroub 13x8, 1 podložka Ø 8,4, 1 odvzdušňovací zátka. viditelné díly v bílé barvě ZB kus 711,- / kus viditelné díly v chromu ZB kus 1217,- / kus * Při objednání je nutno uvést barvu: viditelné díly v barvě ZB0335* 1 kus 889,- / kus 142 Designová otopná tělesa Ceny a technické informace I/2017

24 Náhradní díly Slevová skupina příslušenství Označení Obrázek Popis Číslo výrobku Dodací množství Množstevní jednotka Cena / množstevní jednotka CZK bez DPH Termostatická hlavice Odvzdušňovací zátky chrom ZV kus 455,- / kus Ø 1/4 10 kusů v sadě. ZT kus 62,- / kus Ceny a technické informace I/2017 Designová otopná tělesa 143
