1 Obsah prezentácie 1.) čo je to ONDOL 2.) výhody systému pre klienta 3.) výhody systému pre profesionála 4.) technické informácie 6.) montážny postup 7.) cenník Trnavská cesta 50, Bratislava, Slovak Republic, Phone: / Fax:

2 Čo je to - Prefabrikované podlahové teplovodné kúrenie - kompozitný panel, ktorý obsahuje izoláciu, rozvod média a teplo-roznášaciu vrstvu - štandardizované panely v piatich veľkostiach - špeciálne navrhnuté pre suchú montáž bez akýchkoľvek mokrých procesov - unikátna výška panelu hotového teplovodného podlahového kúrenia - izolácia zvuková a tepelná - extrémna nosnosť panelu umožňuje využitie vo všetkých typoch objektov - rozvod média dvoma druhmi rúrok - špeciálna teplo-roznášacia vrstva distribuuje teplo po celej ploche panelu - patentovaný spôsob spájania rozvodov zabezpečuje bezpečnosť a rýchlosť zároveň - vhodné aj pre domácich majstrov - vhodné pre novostavby / rekonštrukcie / domy / byty - vhodné aj na pokládku na existujúcu (starú) podlahu - extrémne rýchla montáž

3 Výhody systému pre klienta Zdravie Bezpečnosť Podlahové kúrenie ako také, vyhrieva sála teplo zdola smerom nahor. Podporuje tým krvný obeh a zvyšuje príjemný pocit optimálnej tepelnej pohody v priestore. Nohy sú na teplo najcitlivejšou časťou tela. Žiadne priesaky, hrdza či usadeniny. Systém odoláva aj extrémnym teplotným výkyvom a vibráciám. Je rezistentný na teplotné deformácie. Konštruovaný je na vysoké váhové zaťaženie. Vysoká zvuková a tepelná izolačná schopnosť panelu ho predurčuje k inštaláciám vo všetkých typoch stavieb a priestorov. Vďaka svojím vlastnostiam je akceptovaný pre stavby 5 hviezdičkových hotelov. Životné prostredie Pracuje s nižšími teplotami vykurovacieho systému ako konvenčné systémy tým znižuje emisie CO2. Vhodný pre systémy s použitím solárnych panelov. Vďaka okamžitej odozve netreba skratovo vetrať a strácať naakumulovanú energiu zbytočne Použitie Absolútne suchá montáž. Môže byť inštalovaný na existujúcu podlahu. Rýchla inštalácia. Okamžitá odozva na zmeny teploty. Vyhrieva po celej ploche panelu rovnomerne distribuuje teplo. Šetrí minimálne jeden mesiac času. Znižuje náklady na vykurovanie. Extrémne nízka výška hotového systému teplovodného podlahového vykurovania 18 mm resp. 24 mm. Na panely sa priamo ukladá podlaha.

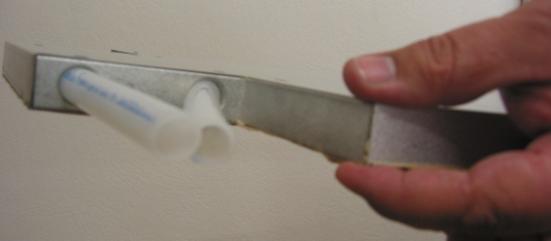

4 Výhody systému pre profesionála Manipulácia Rýchlosť práce rýchla, ľahká a jednoduchá. Bezproblémové a absolútne jasné okruhy. Bez betónovania a pokladania dodatočného plošného materiálu. dvojčlenný tím zrealizoval 145 m2 rodinného domu, kompletný systém s rozdeľovačmi a pripojením na vykurovací systém za 3 dni! Panely sú ľahké... Bez akýchkoľvek čakaní a mokrých procesov. Patentovaný systém spájania panelov. Možnosť relatívne ľahko realizovať dodatočné úpravy systému. Možnosť odovzdať stavbu o niekoľko týždňov skôr. Odpadnú čakacie prestoje dôvodu schnutia betónu či poteru. Nízka konštrukčná výška systému 18 mm resp. 24 mm!!! Zloženie panelu rozvody / izolácia / teplo-roznášacia vrstva Panel s medeným rozvodom vhodný aj na stropné / stenové chladenie Bezpečnosť Patentovaný spoj zabezpečí iba dokonalý spoj bez akýchkoľvek budúcich problémov. Možnosť následných technických vstupov do systému. Tlaková skúška možná aj opticky!!!

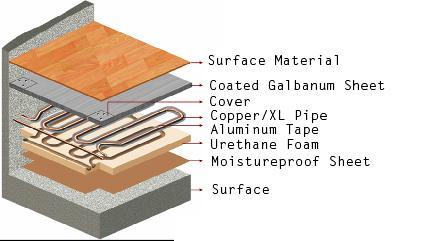

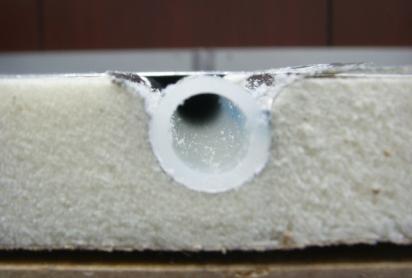

5 Panel ONDOL Prefabrikované teplovodné panelové podlahové kúrenie Výhody systému pre profesionála Podlahová krytina Tepelno roznášacia vrstva Krytka spoja panelov XL rúra / medená rúra Hliníková páska Polyuretánová pena Zosilnený vode odolný stavebný papier Stavebný podklad Trnavská cesta 50, Bratislava, Slovak Republic, Phone: / Fax:

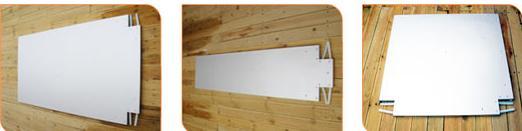

6 Technické informácie Panel AXP AXP AXP AXP AXP Rozmery: (dĺžka x šírka x hrúbka) 1700x850x x40x24 850x850x x850x x400x24 Váha panelu 9,5 kg 4,5 kg 4,5 kg 7,5 kg 3,3 kg Vykurovacia výkonnosť (W/m2) Distribučná plocha tepla 1,445 m2 0,68 m2 0,723 m2 1,105 m2 0,52 m2 Typ rúry XL PE rúra polyetylén 3-rozmerne krížovo vyrábané potrubie Hodnota tepelnej izolácie R 0,61 Povrchová vrstva Galvanizovaný oceľový plech Spodná izolácia rúry Al páska / prepojená na povrchový plech Tepelný izolant Tvrdená uretánová pena tvarovaná tlakom100kg/cm2, odoláva do teploty 305C Spodná vrstva Vode odolný zosilený stavebný papier Optimálny počet panelov v sérii 24T: 8 panelov / AXP Štandardný prietok 0,5l / min Povrchová teplota C (teplota vo výmenníku C) Váhová zaťažiteľnosť 45 kg / 1cm2 Spojenie panelov Spojka s patentovanou objímkou

7 Technické informácie Panel ACP ACP ACP Rozmery: (dĺžka x šírka x hrúbka) 1700x850x x40x18 850x850x18 Váha panelu 11 kg 5,5 kg 5,5 kg Vykurovacia výkonnosť (W/m2) Distribučná plocha tepla 1,445 m2 0,68 m2 0,723 m2 Typ rúry 99,9% medená rúra Hodnota tepelnej izolácie R 0,61 Povrchová vrstva Spodná izolácia rúry Tepelný izolant Spodná vrstva Optimálny počet panelov v sérii Štandardný prietok Galvanizovaný oceľový plech Al páska / prepojená na povrchový plech Tvrdená uretánová pena tvarovaná tlakom100kg/cm2, odoláva do teploty 305C Vode odolný zosilený stavebný papier 18T: 10 panelov / ACP ,5l / min Povrchová teplota C (teplota vo výmenníku C) Váhová zaťažiteľnosť Spojenie panelov 45 kg / 1cm2 Klasické spájanie medených systémov

8 Montážny postup Príprava panelov Rozloženie panelov Presné pozicionovanie Montáž spojok Montáž objímok Kompletný spoj Fixácia panelov Presné pozicionovanie Prekrytie vyústenia Vedenie pod výplňou Pripojenie na rozvádzač Vyústenie do rozdeľovača Ukončovacie práce Pokládka koberca Detail rozvádzača - nekrytého

9 Detaily montáže Rozloženie rozvodového potrubia XL rúra Pred inštaláciou Po inštalácii Medená rúra Rozvádzač kúrenia Prívod vody v podlahe

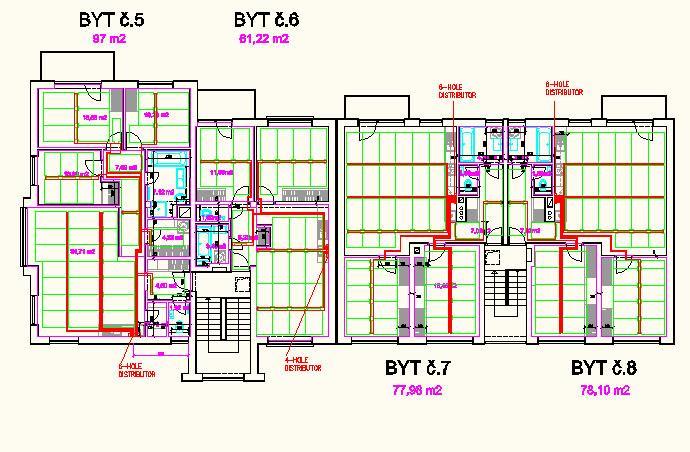

10 Technická podpora Pre kvalitné plánovanie ponúkame možnosť vypracovania kladačských plánov. Pre vypracovanie kladačských plánov je nutné zasielať projekty vo formáte dwg, resp. z programu AutoCad

11 Maloobchodný cenník

12 Kto sme Naša spoločnosť ASONIUM, s.r.o. je prostredníctvom svojej divízie Power + Nature, systémovým integrátorom v oblasti obnoviteľných zdrojov a úspor v energetike budov. Fungujeme ako výhradný dovozca našich produktov do Európskej únie a geografickej Európy. Dovážame a distribuujeme produkty našich sesterských výrobných závodov, ktoré vyrábajú v rôznych kútoch sveta, ale majú jedného majoritného akcionára. Samozrejmosťou sú vstupné a výstupné kontroly, certifikovaný systém riadenia spoločností, ako aj výroby. Výsledkom sú špičkové a vysoko inovatívne produkty, ktoré ponúkame našim klientom a partnerom. S vysokou pridanou hodnotou a samozrejme dlhodobými zárukami ny všetky produkty.

13 Kto sme ASONIUM, s.r.o. Trnavská cesta 50 IČO: Bratislava DIČ: Slovak Republic IČ DPH: SK Phone: Spoločnosť je registrovaná: OR OS BAI., oddiel: Sro Fax: vložka číslo: 46393/B Mobile: sales@slnecnaenergia.eu Slovensky, Deutsch, English Slovensky, Magyarul
