2 Systémy s permanentnými magnetmi Systémy s permanentnímy magnety Solutions for Fluid Technology Z dôvodov ochrany životného prostredia je v dnešnej dobe vo viacerých oblastiach technologických procesov bezpriesakový prenos sily neodmysliteľný. Vysoko toxické alebo agresívne média požadujú hermeticky utesnené pohony pre čerpadlá, miešadlá atď. Stále častejšie sa preto nasadzujú spojky s permanentnými magnetmi, ktoré optimálnym spôsobom vychádzajú v ústrety narastajúcim požiadavkám na ochranu životného prostredia a bezpečnosť. Dokonca aj vysoké krútiace momenty sa prenášajú šetrne a bez opotrebovania. Pri prekročení krútiaceho momentu sa prenos krútiaceho momentu preruší. Tým je ochrana proti preťaženiu zabezpečená. Magnety zo vzácnych zemín, s vynikajúcimi magnetickými vlastnosťami, tvoria solídnu základňu a súčasne predpoklad pre kompaktné, vysoko výkonné a v praxi overené magnetické spojky od DST. Z důvodů ochrany životního prostředí je v dnešní době ve více oblastech technologických procesů bezprůsakový přenos síly neodmyslitelný. Vysoko toxické anebo agresívní média požadují hermeticky utěsněné pohony pro čerpadla, míchadla atd. Stále častěji se proto nasazují spojky s permanentním magnetem, které optimálním způsobem vycházejí vstříc narůstajícím požadavkům na ochranu životního prostředí a bezpečnost. Dokonce i vysoké kroutící momenty se přenášejí šetrně a bez opotřebení. Při překročení kroutícího momentu se jeho přenos přeruší. Tím je ochrana proti přetížení zabezpečená. Magnety ze vzácných zemin, s vynikajícimy magnetickými vlastnostmi, tvoří solidní základnu a současně předpoklad pro kompaktní, vysoko výkonné a v praxi ověřené magnetické spojky od DST. Schéma: Funkčné pripojenie častí magnetickej spojky ku telesu čerpadla Schéma: Funkční připojení častí magnetické spojky k tělesu čerpadla Výhodou magnetických spojok DST oproti dynamickým tesneniam je ich neopotrebovateľnosť. Z toho vyplývajúca výhoda vytvára pre našich zákazníkov silne rozširujúce sa oblasti nasadenia pre DST v konkurenčnej súťaži v chemickom priemysle a priemysle plastov na celom svete. Výhodou magnetických spojek DST oproti dynamickým těsněním, je jejich bezopotřebovatelnost. Z toho vyplývající výhoda vytváří pro naše zákazníky silně rozširující se oblasti nasazení pro DST v konkurenční soutěži v chemickém průmyslu a průmyslu plastů na celém světe. 2

3 Štandardná stavebná rada Standardní stavební řada štandardná stavebná rada permanentných magnetických spojok DST standardní stavební řada permanentních magnetických spojek DST typ výkon číslo výkresu DST 27/1 1 Nm M DST 27/2 2 Nm M DST 45/4 4 Nm M DST 45/8 8 Nm M DST 60/7 7 Nm M DST 60/14 14 Nm M DST 60/22 22 Nm M DST 75/10 10 Nm M DST 75/20 20 Nm M DST 75/30 30 Nm M DST 75/40 40 Nm M DST 110/22 22 Nm M DST 110/50 50 Nm M DST 110/80 80 Nm M DST 135/85 85 Nm M DST 135/ Nm M DST 135/ Nm M DST 165/ Nm M DST 165/ Nm M DST 165/ Nm M DST 165/ Nm M Výkonnostné špektrum Široké výkonnostné špektrum štandartnej stavebnej rady DST pokrýva s rozdielnými výkonnostnými stupňami oblasti odstredivých čerpadiel a dokonca aj miešadiel. Individuálne medziriešenia sú možné. Špecifické riešenia pre zákazníka na strane 4. Výkonnostní spektrum Široké výkonnostní spektrum standardní stavební řady DST pokrývá s rozdílnými výkonnostními stupněmi oblasti odstředivých čerpadel a dokonce i míchadel. Individuální meziřešení jsou možné. Specifické řešení pro zákazníka na straně 4. Zloženie magnetickej spojky DST vonkajší krúžok oddeľovacia vložka (od stavebnej rady 75/10 je plášť oddeľovacej vložky z hastelloyu) vnútorný rotor kompletne zapúzdrený v materiáli Složení magnetické spojky DST vnější kroužek oddělovací vložka (od stavební řady 75/10 je plášť oddělovací vložky z hastelloyu) vnitřní rotor kompletně zapouzdřený v materiálech

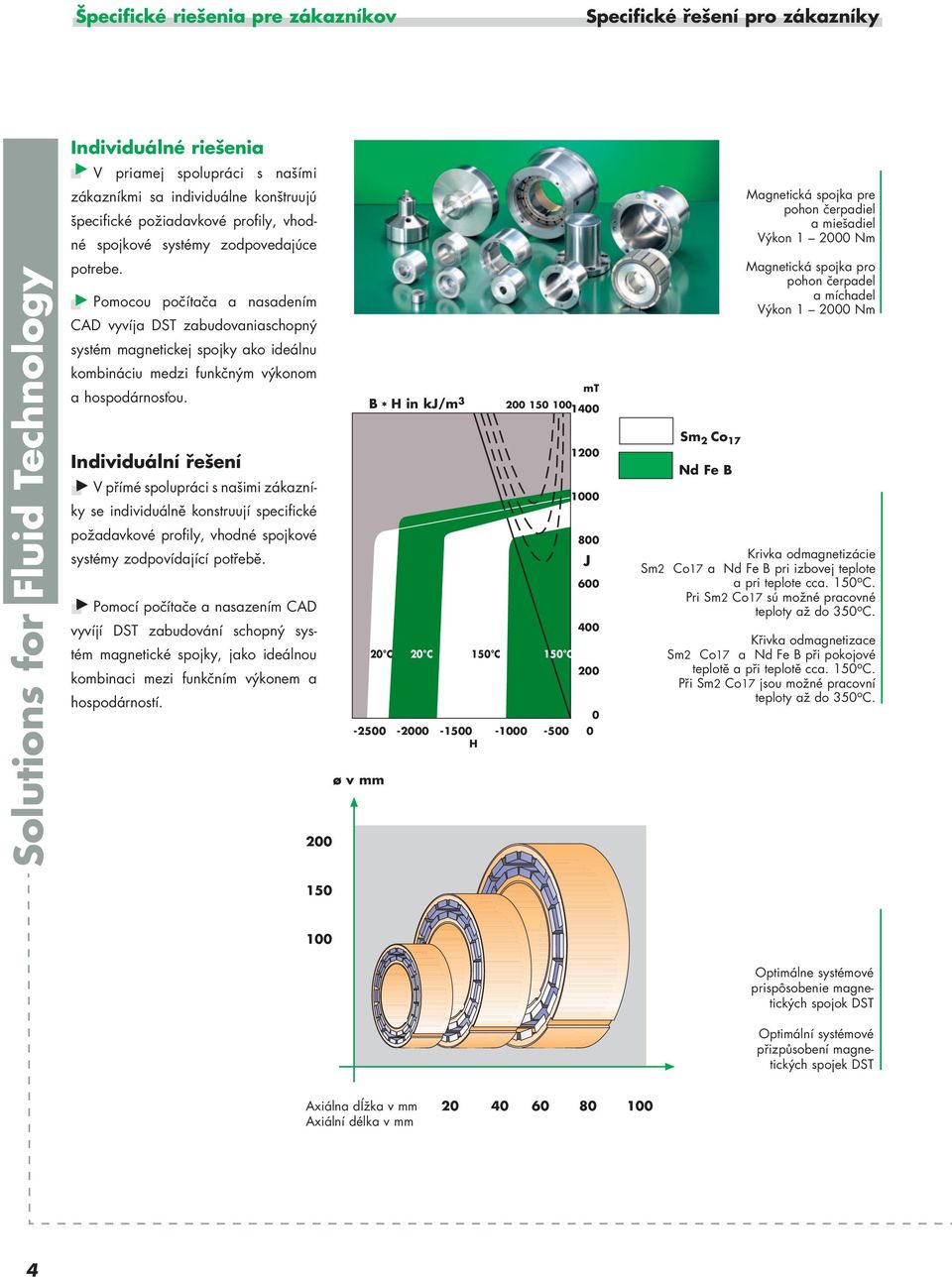

4 Špecifické riešenia pre zákazníkov Specifické řešení pro zákazníky Solutions for Fluid Technology Individuálné riešenia V priamej spolupráci s našími zákazníkmi sa individuálne konštruujú špecifické požiadavkové profily, vhodné spojkové systémy zodpovedajúce potrebe. Pomocou počítača a nasadením CAD vyvíja DST zabudovaniaschopný systém magnetickej spojky ako ideálnu kombináciu medzi funkčným výkonom a hospodárnosťou. Individuální řešení V přímé spolupráci s našimi zákazníky se individuálně konstruují specifické požadavkové profily, vhodné spojkové systémy zodpovídající potřebě. Pomocí počítače a nasazením CAD vyvíjí DST zabudování schopný systém magnetické spojky, jako ideálnou kombinaci mezi funkčním výkonem a hospodárností. 200 B * H in kj/m C 20 C 150 C 150 C H ø v mm mt J Sm 2 Co 17 Nd Fe B Magnetická spojka pre pohon čerpadiel a miešadiel Výkon Nm Magnetická spojka pro pohon čerpadel a míchadel Výkon Nm Krivka odmagnetizácie Sm2 Co17 a Nd Fe B pri izbovej teplote a pri teplote cca. 150 o C. Pri Sm2 Co17 sú možné pracovné teploty až do 350 o C. Křivka odmagnetizace Sm2 Co17 a Nd Fe B při pokojové teplotě a při teplotě cca. 150 o C. Při Sm2 Co17 jsou možné pracovní teploty až do 350 o C Optimálne systémové prispôsobenie magnetických spojok DST Optimální systémové přizpůsobení magnetických spojek DST Axiálna dížka v mm Axiální délka v mm 4

5 Oblasti nasadenia Oblasti nasazení Oblasti nasadenia Prestavbové sady sa dajú nasadiť v mnohých oblastiach aj dodatočne. Napr. pre PU-stroje hydraulické používania Prestavbové sady DST sa dajú pritom kombinovať s rozličnými čerpadlami a pohonnými motormi takmer všetkých bežných výrobcov. Možnosti špecifického použitia radi preveríme na ich realizovateľnú kombináciu, aby bolo možné využiť výhody hermetickej tesnosti a neopotrebovateľnosti. Oblasti nasazení Přestavbové sady se dají nasadit ve více oblastech i dodatečně. Např. pro PU-stroje hydraulické použití Príklad nasadenia Prestavbová sada pre hydromatické čerpadlo s magnetickou spojkou DST a ABB pohonným motorom Příklad nasazení Přestavbová sada pro hydromatické čerpadlo s magnetickou spojkou DST a ABB pohonným motorem Možnosti specifického použití rádi prověříme na jejich realizovatelnou kombinaci, aby bylo možné využít výhody hermetické těsnosti a bezopotřebovatelnosti. Přestavbové sady DST se dají přitom kombinovat s rozličnými čerpadlami a pohonnými motory skoro všech běžných výrobců. Uloženie SSIC-keramické klzné uloženie Kompletné SSIC-keramické klzné uloženie, prevedené ako axiálne a radiálne klzné ložiská prevažne pre použitie v odstredivých čerpadlách, kombinované so štandardnou a magnetickou spojkou DST. Uložení SSIC-keramické skluzové uložení Kompletní SSIC-keramické skluzové uložení, provedené jako axiálně a radiálně skluzová ložiska, převážně pro použití v odstředivých čerpadlech, kombinované se standardní a magnetickou spojkou DST. Klzné uloïenie pre rozliãné médiá a tepelné rozpätia. Skluzové uložení pro rozližná média a tepelné rozpžtí. 5

6 Pohony miešadiel Pohony míchadel Solutions for Fluid Technology magnetická spojka pre plastové čerpadlo magnetická spojka pro plastové čerpadlo Vnútorné rotory, ktoré sú v kontakte s médiom, sa pre ich nasadenie v Spodný pohon t m hermeticky tesné Spodní pohon tím hermeticky těsné Pohon miešadla pre chemický a farmaceutický priemysel Pohon míchadla pro chemický a farmaceutický průmysl Na základe spodného pohonu je miešadlo hermeticky utesnené. Takto Horný pohon tým plynotesné Horný pohon tím plynotěsné Pohon miešadla pre chemický priemysel Pohon míchadla pro chemický průmysl Horný pohon miešadla zamedzí výstupu plynov škodlivých pre obzvlášť kritických médiach chemické- sa nedostanú žiadne cudzie látky do životné prostredie, vznikajúcich pri ho priemyslu povrstvujú napr. s PP, premiešavaného média. premiešavaní. PFA alebo PVDF. Vnitřní rotory, které jsou v kontaktě Na základě spodního pohonu je Horní pohon míchadla zame- s médiem, se pro jejich nasazení v míchadlo hermeticky utěsněné. Tím zí výstupu plynů, škodlivých pro obzvlášť kritických médiích chemické- pádem se nedostanou žádné cizí látky životné prostředí, vznikajících při ho průmyslu, povrstvují. Např. s PP, do promíchávaného média. promíchávání. PFA anebo PVDF. 6

7 Oblasti použitia Oblasti použití Možnosti použitia Spojky s permanentným magnetom DST na bezdotykový prenos sily radiálnym smerom cez uzavretý priestor sa používajú v nasledovných oblastiach: chemický priemysel farmaceutický priemysel potravinársky priemysel biotechnológia stavba priemyselných pecí kompresory meracia technika dávkovacia technika hydraulika Použití Spojky s permanentním magnetem DST, na bezdotykový přenos síly radiálním směrem přez uzavřený prostor, se používají v následujících oblastech: chemický průmysl farmaceutický průmysl potravinářsky průmysl biotechnologie stavba průmyslových pecí kompresory měřící technika dávkovací technika hydraulika Zvláštne materiály Zvláštní materiály Materiály Stavebné časti magnetickej spojky prevedené z rozličných materiálov, ktoré sú v kontakte s médiom, sú optimálne zosúladené s možnosťou využitia pre rozličné médiá Hastelloy Titán umelá hmota Materiály Optimálně zesouladěné a pro rozličná média, jsou stavebné časti magnetické spojky, které jsou v kontaktu s médiem, provedené z rozličných materiálů Hastelloy Titan umělá hmota Vydaním tohoto katalógu strácajú platnosť všetky údaje z predchádzajúcich publikácií. DST si vyhradzuje právo na zmeny a odchýlky. Za možné tlačové chyby DST neručí a nepreberá žiadnu zodpovednosť. Rozmnožovanie, hoci iba čiastočné, je možné len na základe písomného povolenia od DST. Stav 03/2005 Vydáním tohoto katalogu zanikají všechny údaje z předcházejících publikací. DST si vyhrazuje změny a odchylky. Za možné tiskové chyby DST neručí a nepřebírá žádnou zodpovědnost. Rozmnožování, i jen částečné, je možné jen na základě písemného povolení od DST. Stav 03/2005 7
