PREŠOV, ZŠ. ČESKOSLOVENSKEJ ARMÁDY (ODBORÁRSKA) - REKONŠTRUKCIA

Transkript

1 PREŠOV, ZŠ. ČESKOSLOVENSKEJ ARMÁDY (ODBORÁRSKA) - REKONŠTRUKCIA Dokumentácia pre stavebné povolenie Jún 2017 Číslo zákazky:

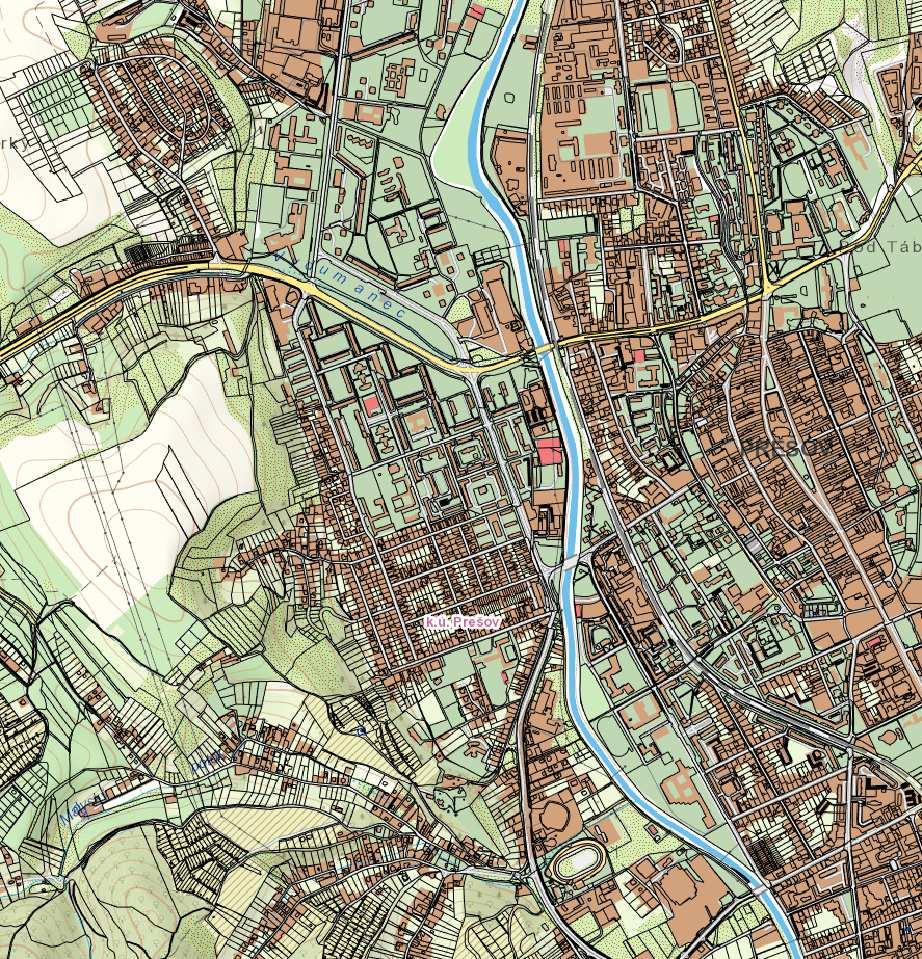

2

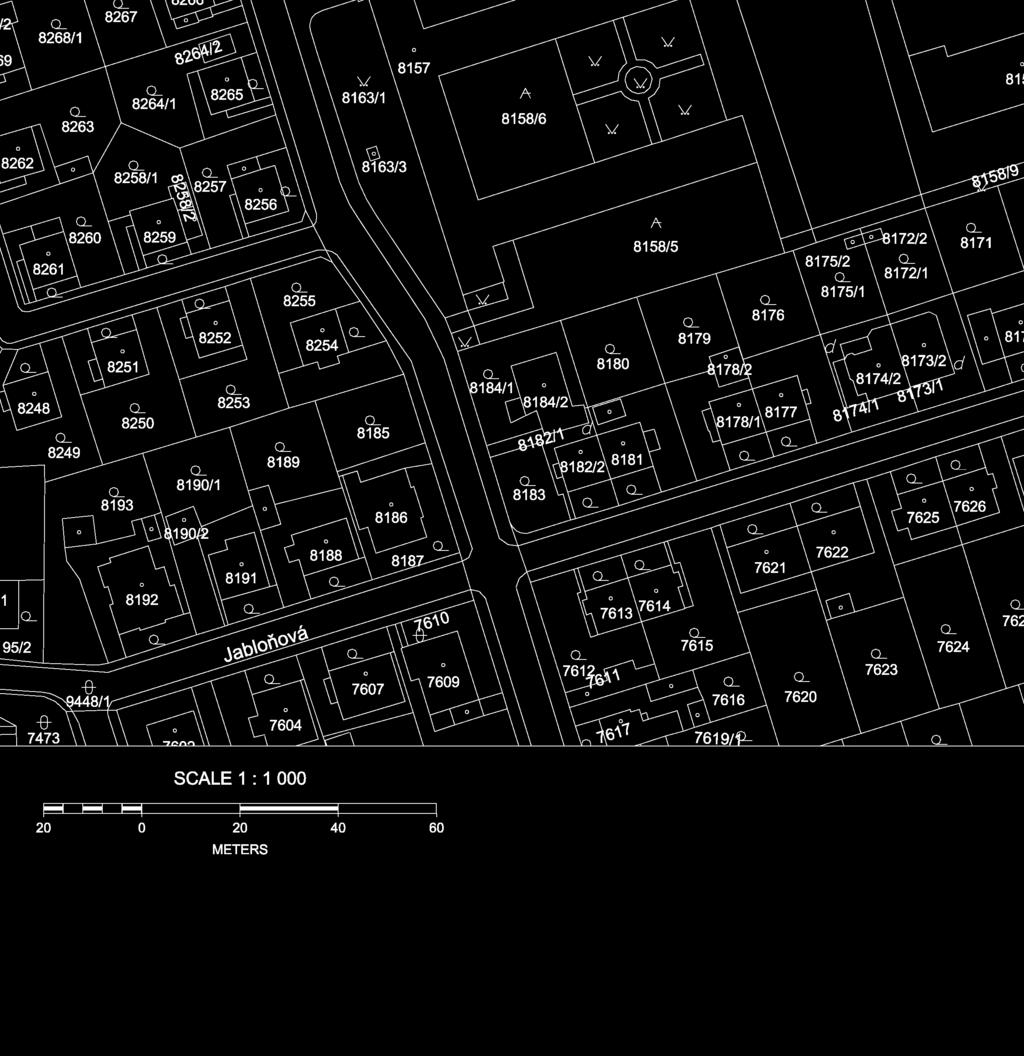

3

4 ZOZNAM PRÍLOH Projekt pre stavebné povolenie Stavba: PREŠOV ZŠ Československej armády (Odborárska), Rekonštrukcia Objekt: Pavilón 1 Diel: ASR Číslo zákazky: Upozornenie: Akékoľvek rozmnožovanie tejto dokumentácie a jej poskytnutie tretej osobe podlieha schváleniu Stavoprojektu s.r.o. Prešov. Príl.č. Prílohy Počet A4 1 Technická správa 4 2 Pôdorys 1.NP 4 3 Pôdorys 2.NP 3 4 Pôdorys 3.NP 3 5 Rezy 3 6 Pohľady 2 7 Výpisy + schémy 2 8 Detaily zateplenia 5 9 Pohľady farebné riešenie 2 10 Výkaz výmer

5 STAVOPROJEKT s.r.o. Jarková PREŠOV Vypracoval: Zodp. projektant: Vedúci projektant : Ing. Sedláčková Jana Ing. Sedláčková Jana Ing. Ďurčáková Mária Stavba: PREŠOV, ZŠ Československej armády (Odborárska)- Zák.č.: Rekonštrukcia Časť: D stavebná Stupeň: DSP. Objekt: Pavilón 1 Diel: ASR Obsah: Technická správa Príl. č.: 1

6 Názov stavby: PREŠOV, ZŠ Českosovenskej armády (Odborárska) rekonštrukcia Objekt: Pavilón 1 Str.2 TECHNICKÁ SPRÁVA Areál Základnej školy Československej armády sa nachádza na Sídlisku II s hlavným vstupom z ulice Odborárskej. Pozostáva z piatich pavilónov a telocvične spojenej s pavilónom 2 spojovacou chodbou. Stavba školy bola realizovaná v 60-tych rokoch minulého storočia. Pavilón šatní je po rekonštrukcii, ktorou boli pôvodné zasklené steny nahradené plastovými oknami a domurované medziokenné piliere a parapety pod oknami. Murovaná časť fasády je zateplená kontakným zatepľovacím systémom bez finálnej povrchovej úpravy tenkovrstvou omietkou (iba stierka a sieťka). Na vstupnom pavilóne sú taktiež vymenené výplne otvorov (plastové rámy) a pododkvapový žľab s odpadným potrubím. Predmetom projektu je : - rekonštrukcia pavilónu 1 - rekonštrukcia pavilónu 2 - úprava fasády na vstupnom pavilóne - úprava fasádyna pavilóne šatní - výmena časti okien na pavilóne 3 Účelom rekonštrukcie je zníženie energetickej náročnosti pri prevádzkovaní budovy, odstránenie porúch vyvolaných tepelnými mostami, zlepšenie tepelnotechnických vlastností konštrukcií a celková estetizácia školského zariadenia. 1.POPIS EXISTUJÚCEHO STAVU Budova pozostáva z dvoch dilatačných celkov. Dispozične sa jedná o dvojtrakt v moduloch 3,025m v pozdĺžnom a 6,8m v priečnom smere. Nosnú konštrukciu tvoria murované piliere rozmerov 625x500mm a železobetónové prievlaky v priečnom smere. Svetlá výška miestností je 3,35m. Obvodové murivo hrúbky 375mm je tehlové (pravdepodobne z dierovaných tehál metrického formátu), so zapustenými parapetmi. Nosné stlpy predstavujú výrazný vertikálny architektonický prvok na fasáde. Parapetné murivo hrúbky 250mm je zo strany interiéru obložené doskami Heraklit hrúbky 25mm. Stropná konštrukcia pozostáva z prefabrikovaných stropných panelov hrúbky 150mm uložených na priečnych železobetónových prievlakoch. Schodisko je železobetónové, monolitické. Strecha je plochá, jednoplášťová, so spádom 2%. Strecha je vyspádovaná smerom ku dlhšej strane budovy do pododkvapového žľabu. Predpokladaná skladba srechy: - Krytina z asfaltových pásov, v rámci údržby a opráv doplnená o ďalšie vrstvy asfaltových pásov - Plynosilikátové dosky - Škvárový násyp V rámci rekonštrukcie strechy boli vymenené pododkvapové žľaby a zvislé odpadné potrubie. Oplechovanie trojstrannej atiky je vyhotovené z pozinkovaného plechu. Prístup na strechu je strešným výlezom z 3.NP. Okná sú drevené, zdvojené. Vchodové dvere s nadsvetlíkmi sú oceľové s hliníkovými zasklievacími lištami. Fasádna omietka je brizollitová, soklová časť s povrchom z brúseného teraca. Vstupné schody sú betónové, s bočnými múrikmi. Cementový poter na schodiskových stupňoch je značne narušený, čiastočne je narušená a zdegradovaná aj betónová konštrukcia schodiskových stupňov. Celkovo možno konštatovať, že objekt je v dobrom stavebno-technickom stave. Podklady pre spracovanie projektovej dokumetácie: - čiastková pôvodná projektová dokumentácia - obhliadka stavby v 05/ fotodokumentácia 2.BÚRACIE PRÁCE - Demontáž drevených okien včítane drevených parapetných dosiek a vonkajších oplechovaní parapetov z pozinkovaného plechu

7 Názov stavby: PREŠOV, ZŠ Českosovenskej armády (Odborárska) rekonštrukcia Objekt: Pavilón 1 Str.3 - Demontáž oceľového zábradlia na schodiskovom okne nad podlahou (3x trubka na šírku okna), po výmene okna znovu montáž - Demontáž oceľových okenných mreží zo spodných sklápacích krídel okien na 1.NP - Demontáž vchodových dverí včítane rámu - Demontáž oplechovania strešnej atiky a odkvapového lemovania - Demontáž pododkvapového žľabu a daždových zvodov (po zateplení fasády budú znovu osadené) - Demontáž zvislých zvodov BLZ - Vybúranie betónových odkvapových chodníkov v rozsahu podľa výkresovej dokumentácie - Demontáž oceľových schodov pri vstupe do budovy 3.STAVEBNÉ ÚPRAVY Stavebné úpravy pozostávajú zo: - zateplenia fasády - výmeny okien a vchodových dverí - rekonštrukcia priestorov WC dievčatá a WC chlapci na 1. a 2.NP - zhotovenia nových oplechovaní (vonkajšie parapety, atika) - zhotovenia nového odkvapového chodníka - opravy vstupných schodov Zateplenie fasády Kontaktný zatepľovací systém (ETICS) musí mať triedu reakcie na oheň aspoň A2 s1, d0 (STN /Z2:2015). Obvodové steny budú zateplené kontaktným zatepľovacím systémom s použitím tepelnej izolácie z minerálnej vlny hrúbky 160mm - úprava A. Ostenia a nadpražia okien a dverí hrúbky 30mm. Pred zateplením odstrániť z ostení a nadpraží omietky, aby nedošlo k utopeniu okenných rámov. Soklovú časť navrhujeme zatepliť doskami z extrudovaného polystyrénu XPS hrúbky 100mm úprava B. Bočné hrany predsadených stlpov budú zateplené iba hrúbkou 30mm (detail a ) pre zachovanie vertikálneho členenia fasády. Povrch fasády pred zateplením upraviť, uvoľnené a poškodené časti omietok odstrániť, povrch vyrovnať. Zvod bleskozvodu uložiť do trubky pod zateplenie. Nadpražia okenných a dverných otvorov ukončiť odkvapovým profilom, na rohy budovy osadiť rohové kovové uholníky. V styku okenných rámov a zateplenia aplikovať plastové omietkové APU lišty. Dodávateľ je povinný použiť iba certifikovaný zatepľovací systém. Pri aplikácii zatepľovacieho systému je potrebné dodržiavať technické podmienky, smerné detaily a technologický predpis vydaný výrobcom a používať výhradne materiály zo zvoleného systému, ktorý zaručuje, že spĺňajú vlastnosti uvedené v osvedčení zatepľovacieho systému. Zatepľovacie práce vykonávať v súlade s STN Zhotovovanie vonkajších tepelnoizolačných kontaktných systémov. Pri zatepľovaní sa doporučuje vykonať odtrhovú skúšku podľa STN , kedy sa priamo na stavbe určí súdržnosť podkladu a prídržnosť lepiacej hmoty k podkladu. Doporučuje sa priemerná súdržnosť podkladu min. 200kPa s tým, že jednotlivá najmenšia hodnota musí byť aspoň 80kPa. Tepelnoizolačné dosky po nalepení kotviť rozpernými kotvami, počet kotiev podľa statického výpočtu. Pred realizáciou vykonať skúšku únosnosti kotiev v ťahu podľa ETAG 014, min. výťahová sila 200 N. Výplne otvorov Okná - plastové, pre splnenie požadovaného energetického kritéria min. 5-komorový systém, s mikroventilačnou štrbinou, otváravo-sklápacie, rámy bielej farby (U okno = 1,0 W.m -2.K -1 ). Zasklenie okien izolačným trojsklom. Vnútorné parapetné dosky plastové. Otváravosť okien je vyznačená vo výpisoch. Škáry medzi ostením a plastovým rámom je potrebné vyplniť polyuretánovou penou. V styku okenných a dverných rámov a omietky aplikovať plastové omietkové lišty. Osadenie okien realizovať podľa požiadaviek STN Styk okenných konštrukcií a obvodového plášťa budovy. Vchodové dvere 2-krídlové, otočné, s nadsvetlíkom s pevným zasklením. Konštrukcia rámov hliníková, pri exteriérových dverách profily s prerušeným tepelným mostom, farba biela. Dverné krídla s plnou tepelnoizolačnou parapetnou výplňou, horná časť a nadsvetlík so zasklením izolačným bezpečnostným dvojsklom.

8 Názov stavby: PREŠOV, ZŠ Českosovenskej armády (Odborárska) rekonštrukcia Objekt: Pavilón 1 Str.4 Povrchové úpravy na fasáde Steny fasády budú omietnuté silikónovou strednozrnnou omietkou,škrabanou, zrnitosť 2mm (súčasť zatepľovacieho systému), v dvoch farebných odtieňoch podľa farebného riešenia fasády. Konkrétny farebný odtieň sa určí pri realizácii podľa vzorkovnice zvoleného typu zatepľovacieho systému. Soklová časť bude omietnutá silikónovou omietkou. Oprava vonkajších schodov Sanácia bočných stien múrikov doplniť chýbajúce betónové časti, povrch vyrovnať, presieťkovať a omietnuť tenkovrstvou silikónovou (mozaikovou) omietkou. Na hornú hranu múrikov osadiť betónové dosky, jednostranne spádované, s odkvapovým žliabkom po stranách. Vybetónovanie nového schodiska z betónu triedy C12/20 s vložením KARI rohože. (alt. Schodiskové stupne vyrovnať opravnou maltou.) Povrchovú úpravu schodiska navrhujeme z gresovej protišmykovej dlažby ukladanej do lepidla. Okolo fasádnej steny nalepiť gresový soklík výšky min.100mm. Odkvapové chodníky Odkvapové chodníky šírky 500mm sú navrhnuté zo zámkovej betónovej dlažby hrúbky 40mm ukladanej do pieskového lôžka na zhutnenej podkladnej vrstve hrúbky 150mm zo štrkopiesku. Okraj chodníkov vyhotoviť zo záhonových obrubníkov kladených do betónového lôžka. Klampiarske výrobky Oplechovanie atiky navrhujeme vyhotoviť z lakoplastovaného plechu hr. 0,6mm podľa STN Klampiarske práce stavebné. Oplechovanie odkvapovej hrany strechy bude z pozinkovaného plechu. Nové žľabové háky pre polkruhový pododkvapový žľab budú kotvené do muriva atiky a čiastočne ku OSB doske. Po oplechovaní odkvapu nalepiť pozdĺž odkvapu pás šírky 1,0m z modifikovaných asfaltových pásov s hrubozrnným posypom Pás oddilatovať od okapnice volne položeným pásom lepenky šírky 300mm detail D2. Na existujúce dažďové zvody z lakoplastovaného plechu doplniť tvarovky odskoky v mieste zaústenia do existujúcej kanalizácie. Vonkajšie parapety plastových okien sú navrhnuté z lakoplastovaných parapetných plechov hrúbky min. 0,7mm (súčasť dodávky okien) s presahom okapnice min. 30mm. Šírky parapetných plechov je nutné zamerať na stavbe po zateplení fasády. 4. BEZPEČNOSŤ A OCHRANA ZDRAVIA PRI PRÁCI Pri stavebných a montážnych prácach je potrebne dodržiavať technologické predpisy, príslušné bezpečnostné, hygienické, protipožiarne predpisy, nariadenia a normy všeobecné platné: - zákon č. 136/2010 Z.z. ktorým sa mení zákon č.124/2006 Z.z. o bezpečnosti a ochrane zdravia pri práci - vyhláška č. 718/2002 Z.z. MPSVaR SR na zaistenie bezpečnosti a ochrany zdravia pri práci a bezpečnosti technických zariadení - vyhláška č. 147/2013Z.z., ktorou sa ustanovujú podrobnosti na zaistenie bezpečnosti a ochrany zdravia pri stavebných prácach a prácach s nimi súvisiacich - nariadenie vlády SR č. 396/2006 Z.z. o minimálnych bezpečnostných a zdravotných požiadavkách na stavenisko - nariadenie č. 395/2006 Z.z. vlády SR o minimálnych požiadavkách na poskytovanie a používanie osobných ochranných pracovných prostriedkov - nariadenie č. 392/2006 Z.z. vlády SR o minimálnych bezpečnostných a zdravotných požiadavkách pri používaní pracovných prostriedkov - nariadenie č. 391/2006 Z.z. vlády SR o minimálnych bezpečnostných a zdravotných požiadavkách na pracovisko - nariadenie č. 493/2002 Z.z. vlády SR o minimálnych požiadavkách na zaistenie bezpečnosti a ochrany zdravia zdravia pri práci vo výbušnom prostredí Prešov, jún 2017 Vypracovala: Ing. Jana Sedláčková

9

10

11

12

13

14

15

16

17

18 STAVOPROJEKT s.r.o. Jarková PREŠOV Vypracoval: Zodp. projektant: Vedúci projektant : Ľudmila Krasnayová Ing. Sedláčková Jana Ing. Ďurčáková Mária Stavba: PREŠOV, ZŠ Československej armády (Odborárska)- Zák.č.: Rekonštrukcia Časť: D stavebná Stupeň: DSP. Objekt: Pavilón 1 Diel: ASR Obsah: Výkaz výmer Príl. č.: 10

19 Odberateľ: Spracoval: Projektant: Stavoprojekt s.r.o. JKSO : 801 Dodávateľ: Dátum: Stavba :PREŠOV - ZŠ ČA - Odborárska-Rekonštrukcia - pavilón 1 Objekt : Otvory a podlahy Stavoprojekt, s.r.o., Prešov Prehľad rozpočtových nákladov v EUR Por. Kód Kód položky Popis položky, stavebného dielu, remesla, Množstvo Merná Jednotková Spolu DPH číslo cen. výkaz-výmer výmera jednotka cena % PRÁCE A DODÁVKY HSV 1 - ZEMNE PRÁCE Hĺbenie rýh šírka do 60 cm v hornine 3 ručne 1,330 m3 0,00 20 (1,40*2+2,74)*0,30*0,80 = a Úprava pozemku s rozpoj. a prehrnutím zeminy tr. 3 do 20 m 1,330 m3 0, ZEMNE PRÁCE spolu: 0,00 0, ZÁKLADY Základové pásy z betónu prostého tr. C16/20 1,708 m3 0,00 20 (1,40*2+2,74)*0,30*0,80+1,40*0,27*0,50*2 = a Debnenie základových pásov zhotovenie 3,070 m2 0,00 20 (1,40*2+0,27)*0,50*2 = a Debnenie základových pásov odstránenie 3,070 m2 0, ZÁKLADY spolu: 0,00 0, ZVISLÉ A KOMPLETNÉ KONŠTRUKCIE Bet. krycia doska obojstranne odkvap.drážkou 5,600 m 0, ,40*2*2 = a Kovové stav. doplnkové konštr. pre montáž 135,469 kg 0,00 20 "D2" 56,00/0,60*0,35*3,77*1,10 = a 3 - ZVISLÉ A KOMPLETNÉ KONŠTRUKCIE spolu: 0,00 0, VODOROVNÉ KONŠTRUKCIE Stupne z betónu bez poteru, so zahladením povrchu tr. C16/20 13,200 m 0, ,20*3*2 = a Debnenie stupňov priamočiarych zhotovenie 6,600 m2 0, ,20*0,50*3*2 = a Debnenie stupňov priamočiarych odstránenie 6,600 m2 0, VODOROVNÉ KONŠTRUKCIE spolu: 0,00 0, KOMUNIKÁCIE Kladenie zámkovej dlažby do pieskového lôžka 48,000 m2 0, ,00*0,50 = a 12 MAT Dlažba zámková hr.40mm 48,000 m2 0, Hutnenie dlažby pre akúkoľvek dĺžku a mieru zhutnenia ubíjadlom 48,000 m2 0,00 20 vibračným 5 - KOMUNIKÁCIE spolu: 0,00 0, ÚPRAVY POVRCHOV, PODLAHY, VÝPLNE Omietka vnútorného ostenia okenného alebo dverného vápenná 518,175 m2 0,00 20 štuková ((2,40+2,40)*2*48+(2,40+2,10)*2*52+(2,625+0,60)*2*11+(1,20+0, 50)*2*6)*0,50 = (1,80+3,15*2)*2*0,50 = a Penetračný náter 518,175 m2 0, Omietka vonk. stien tenkovrstv. silikónová 3,070 m2 0,00 20 a Strana 1

20 Stavoprojekt, s.r.o., Prešov Prehľad rozpočtových nákladov v EUR Por. Kód Kód položky Popis položky, stavebného dielu, remesla, Množstvo Merná Jednotková Spolu DPH číslo cen. výkaz-výmer výmera jednotka cena % Potiahnutie vonk. stien sklovláknitým pletivom vtlačeným do tmelu 3,000 m2 0,00 20 s prichytením Zatepl. systém omietka,sieťka,tmelenia a min.vlna hr ,069 m2 0,00 20 mm,kompletný "ostenie" ((2,40*3*48)+(2,40+2,10*2)*52+(2,625+0,60*2)*11+(1,20+0,50*2)* 6)*0,25 = (1,80+3,15*2)*2*0,25 = a "a" 1,50*15*2*3 = Reprofilácia stien a podhľadov sanačnými maltami 3,070 m2 0, Reprofilácia podláh sanačnými maltami 5,060 m2 0, Mazanina z betónu prostého tr. C16/20 hr cm 0,485 m3 0, ,20*1,40*0,15*1,05 = a Prípl. za stiahnutie povrchu mazaniny pred vlož. výstuže hr. do 12 0,485 m3 0,00 20 cm Výstuž betónových mazanín zo zvarovaných sietí Kari 0,013 t 0, ,20*1,40*1,20*3,50*0,001 = a Násyp pod podlahy z kameniva ťaženého 0-4 spevňujúceho 8,740 m3 0,00 20 a a 2,20*1,75*0,40 = a 96,00*0,50*0,15 = a Penetrácia podkladu - adhézny mostík 11,160 m2 0, ÚPRAVY POVRCHOV, PODLAHY, VÝPLNE spolu: 0,00 0, OSTATNÉ KONŠTRUKCIE A PRÁCE Osadenie záhon. obrubníka betón. do lôžka z betónu tr. C 12/15 s 96,000 m 0,00 20 bočnou oporou 27 MAT Obrubník záhonový 1000x5x20 96,000 kus 0, Lôžko pod obrubníky, krajníky, obruby z betónu tr. C 12/15 8,640 m3 0, ,00*0,30*0,30 = a Odsekanie muriva kamen. alebo betónového plošné hr. do 10 cm 5,060 m2 0, ,20*0,80+2,20*0,50*3 = a Úprava plôch betónoých s vyčistením 5,060 m2 0, ,20*0,50*3+2,20*0,80 = a Vyvesenie alebo zavesenie drev. krídiel okien do 1,5 m2 17,000 kus 0, = a Vyvesenie alebo zavesenie drev. krídiel okien nad 1,5 m2 100,000 kus 0, = a Vyvesenie alebo zavesenie drev. krídiel dvier nad 2 m2 2,000 kus 0, Vybúranie rámov okien drev. dvojitých alebo zdvoj. do 1 m2 4,320 m2 0, ,20*0,60*6 = a Vybúranie rámov okien drev. dvojitých alebo zdvoj. do 2 m2 17,325 m2 0, ,625*0,60*11 = a Vybúranie rámov okien drev. dvojitých alebo zdvoj. nad 4 m2 538,560 m2 0, ,40*2,40*48+2,40*2,10*52 = a Vybúranie drevených dverových zárubní 11,340 m2 0, ,80*3,15*2 = a Vybúranie kov. mreží 46,080 m2 0, ,40*0,60*32 = a Vybúranie drevených parapetných dosiek 276,075 m 0, Zvislá doprava sute a vybúr. hmôt za prvé podlažie 33,763 t 0, Zvislá doprava sute a vybúr. hmôt za každé ďalšie podlažie 33,763 t 0,00 20 Strana 2

21 Stavoprojekt, s.r.o., Prešov Prehľad rozpočtových nákladov v EUR Por. Kód Kód položky Popis položky, stavebného dielu, remesla, Množstvo Merná Jednotková Spolu DPH číslo cen. výkaz-výmer výmera jednotka cena % Odvoz sute a vybúraných hmôt na skládku do 1 km 33,763 t 0, Odvoz sute a vybúraných hmôt na skládku každý ďalší 1 km 135,052 t 0, ,763*4 = a Vnútrostavenisková doprava sute a vybúraných hmôt do 10 m 33,763 t 0, Vnútrost. doprava sute a vybúraných hmôt každých ďalších 5 m 270,104 t 0, ,763*8 = a Poplatok za ulož.a znešk.staveb.sute na vymedzených skládkach 33,763 t 0,00 20 "O"-ostatný odpad Presun hmôt pre opravy v objektoch výšky do 25 m 116,152 t 0, OSTATNÉ KONŠTRUKCIE A PRÁCE spolu: 0,00 0,00 PRÁCE A DODÁVKY HSV spolu: 0,000 0,00 PRÁCE A DODÁVKY PSV Konštrukcie stolárske Odk.1 Okno plastové 2400x2400 vč.vn. a von.parapetu, 48,000 kus 0,00 20 kovania+trojskla,kompl.d+m Odk2. Okno plastové 2400x2100 vč.vn. a von.parapetu, 52,000 kus 0,00 20 kovania+trojskla,komp.d+m Odk.3 Okno plastové 2625x600 vč.vn. a 11,000 kus 0,00 20 von.parapetu,kovania+trojskla,kompl.d+m Odk.4 Okno plastové 1200x500 vč.vn. a 6,000 kus 0,00 20 von.parapetu,kovania+trojskla,kompl.d+m Presun hmôt pre konštr. stolárske v objektoch výšky do 12 m 839,255 % 0, Konštrukcie stolárske spolu: 0,00 0, Konštrukcie doplnk. kovové stavebné Odk.5 Vch.hlin.dvere 1800x3150 vč.rámu,kovania a 2,000 kus 0,00 20 dvojskla,kompl.d+m Presun hmôt pre kovové stav. doplnk. konštr. v objektoch výšky do 70,900 % 0, m Konštrukcie doplnk. kovové stavebné spolu: 0,00 0, Podlahy z dlaždíc keramických Montáž dlažieb mrazuvzdorných gresových s mrazuvzd.lepidlom a 11,160 m2 0,00 20 špár.hmotou 2,20*0,50*3*2+2,20*0,80*2+(2,20+0,50*3*2)*0,10*2 = a 56 MAT Dlažba mrazuvzdorná gresová 11,718 m2 0, ,16*1,05 = a Presun hmôt pre podlahy z dlaždíc v objektoch výšky do 12 m 4,614 % 0, Podlahy z dlaždíc keramických spolu: 0,00 0, Maľby Maľba 1 far. dvojnás. FEIDAL Super Star miest. do3,8m 518,175 m2 0, Maľby spolu: 0,00 0,00 PRÁCE A DODÁVKY PSV spolu: 0,00 0,00 Za rozpočet celkom 0,00 0,00 Strana 3
