1 Testování malých senzorů ČO na Observatoři Tušimice Bauerová P. Keder J. & Tomanová D.

Základní charakteristiky malých senzorů PRO a PROTI Malé

okamžitého použití Nenáročná údržba Autonomní baterie i

Vyšší detekční limity, snížená přesnost měření

2 Základní charakteristiky malých senzorů PRO a PROTI Malé rozměry a hmotnost Nízká cena (obvykle < $2500) Schopnost okamžitého použití Nenáročná údržba Autonomní baterie i úložiště přenositelnost Původ z čidel pro indoorové měření! vlhkost vzduchu / teplota! -> POTŘEBA verifikace dat Zvýšené riziko náhodných chyb Vyšší detekční limity, snížená přesnost měření Limitovaná/žádná možnost kalibrace Ne vždy víme, co měříme (interference polutantů) source:

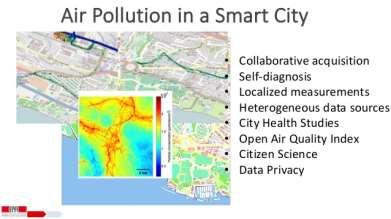

Nejčastější motivace pro využívání malých senzorů Smart Cities

vertikálním profilu Použití v měření za pohybu Využití

3 Nejčastější motivace pro využívání malých senzorů Smart Cities projekty Možnost měření ČO v těžko dostupných místech a ve vertikálním profilu Použití v měření za pohybu Využití naměřených dat v modelování ČO Ochrana ovzduší ve státní správě XIII, Ostrava OpenSense project - ETH Zurich, CH DISCOVER project - NASA, Houston, USA CAIRSENSE project US EPA, Geogia, USA

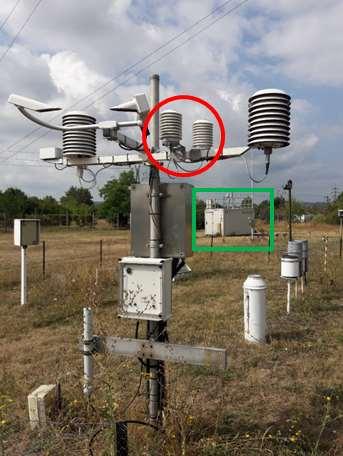

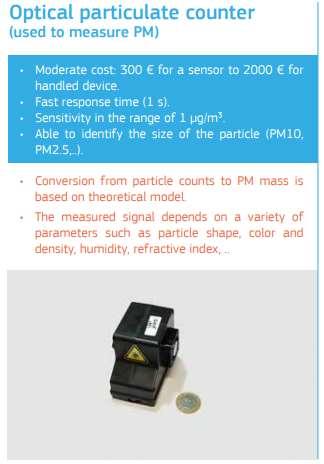

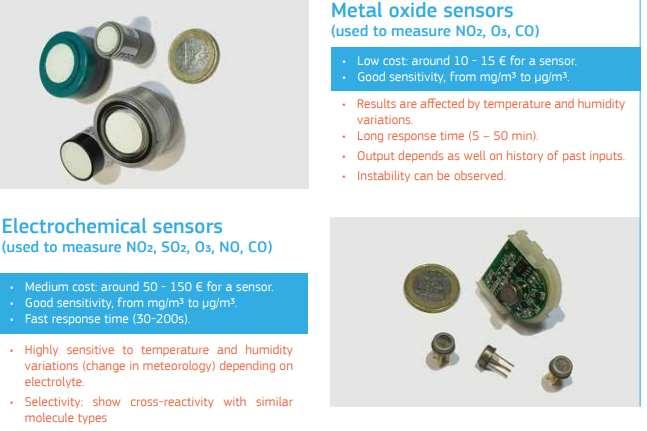

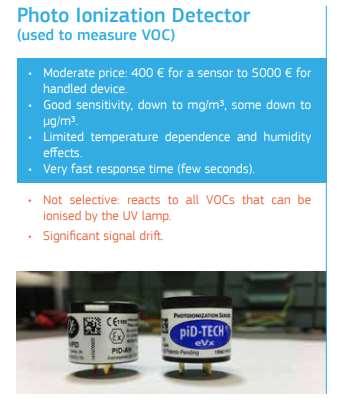

4 Kategorie senzorů - Report EU Commission Ochrana ovzduší ve státní správě XIII, Ostrava

5 Kategorie senzorů - Report EU Commission Ochrana ovzduší ve státní správě XIII, Ostrava

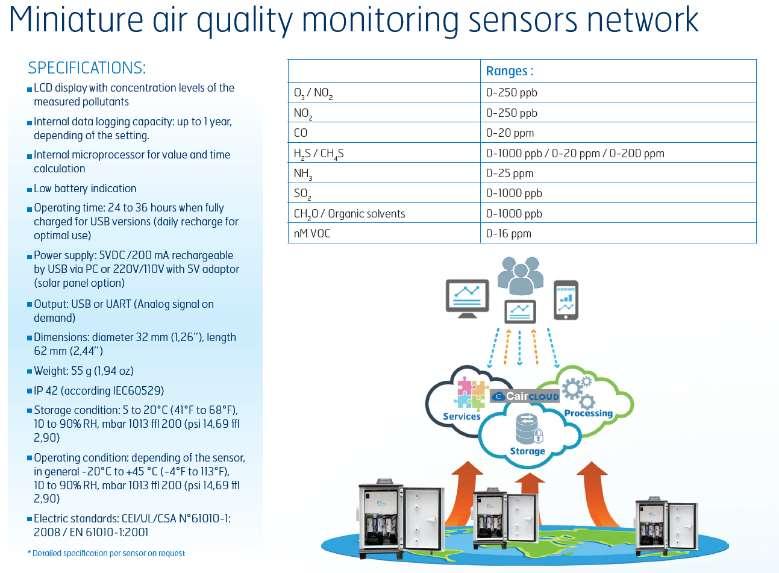

6 Cairpol (FR) Sensors SO2, CO, NO2 and O3/NO2

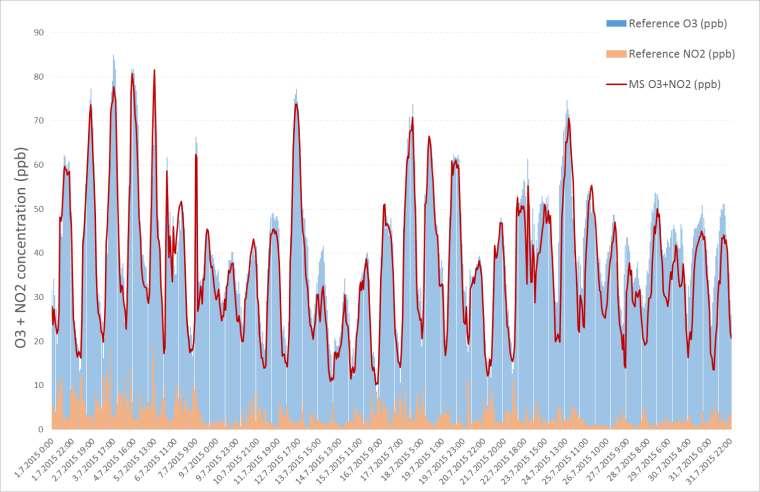

7 Porovnávání Cairclip sensoru O3/NO2 s AIM letní období 06-09/2015

8 Porovnávání Cairclip sensor O3/NO2 s AIM letní období 06-09/2015

O3 + NO2 MS / Reference Measurement Ochrana ovzduší ve státní správě XIII, Ostrava 14.-16.11.

9 O3 + NO2 MS / Reference Measurement Ochrana ovzduší ve státní správě XIII, Ostrava Vliv teploty a relativní vlhkosti vzduchu na přesnost měření senzoru Největší odchylky mezi senzorem a AIM pří nízkých teplotách a vysoké vlhkosti vzduchu

10 Kvalita měření senzoru roste s klesající vhlkostí vzduchu Td = A = ( / A) 1 ln( RH /100)) + ( t) ( t) Td deficite = T Td

11 Verifikace naměřených dat podle Td deficitu

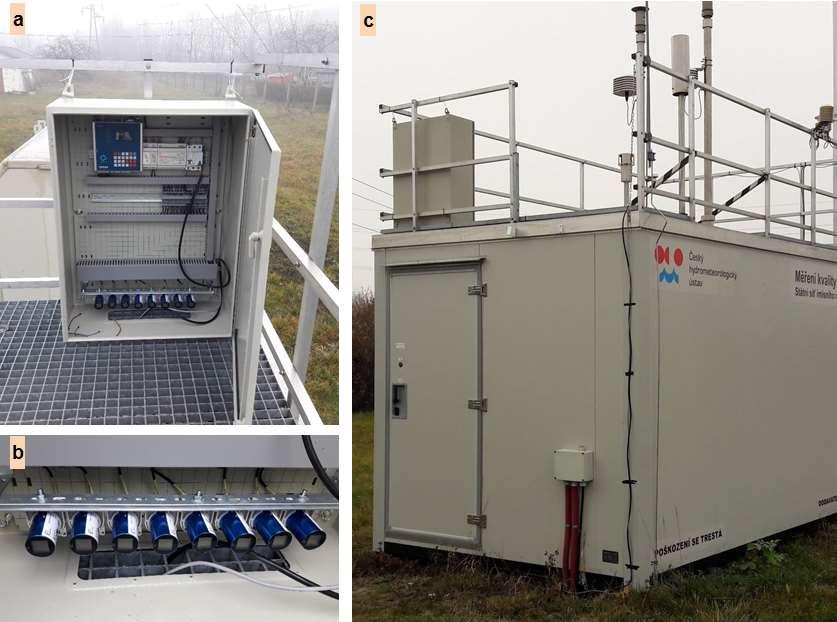

12 Cairclip sada: SO2, CO, NO2 a O3/NO2 Testovací období konec 11/2017 konec 09/2018

13 Cairclip SO2 nevyhovující testovací období konec 11/2017 konec 09/2018

14 Senzory SO2 a CO nesouměřily v párech testovací období konec 11/ konec 09/2018 Measurement Analyzer N Mean Min Max SD SE SO 2 _1 (µg/m 3 ) Cairclip SO 2 _2 (µg/m 3 ) Cairclip SO 2 AIM (µg/m 3 ) T NO 2 _1 (µg/m 3 ) Cairclip NO 2 _2 (µg/m 3 ) Cairclip NO 2 AIM (µg/m 3 ) T O 3 /NO 2 _1 (µg/m 3 ) Cairclip O 3 /NO 2 _2 (µg/m 3 ) Cairclip O 3 AIM (µg/m 3 ) T CO_1 (µg/m 3 ) Cairclip CO_2 (µg/m 3 ) Cairclip

15 Cairclip O3/NO2 testovací období konec 11/2017 konec 09/2018

16 Průběh měření O3/NO2 v jednotlivých měsících

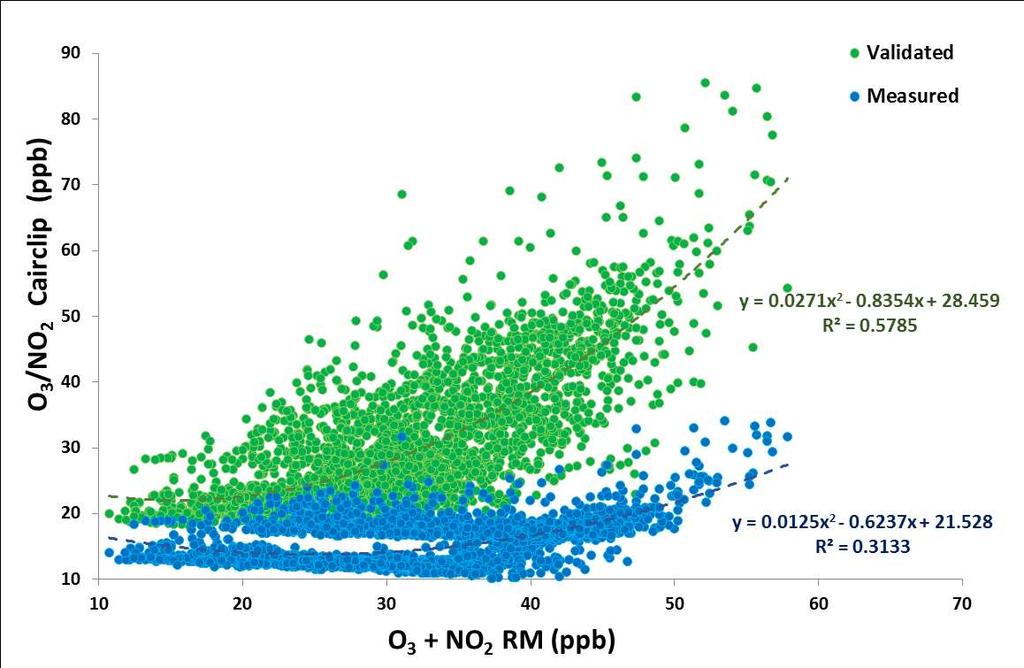

17 Cairclip O3/NO2 měřené vs. validované hodnoty zimní období (konec 11/ zač. 04/2018)

18 Sada Vaisala AQT420 (FIN): NO2, SO2, CO, O3, PM2.5, PM10 Testovací období 09/2017 konec 05/2018 Nový kompaktní senzor Vaisala AQT420 s integrovaným čidlem atm. tlaku, teploty a relativní vlhkosti vzduchu

19 Sada Vaisala AQT420 Testovací období 09/2017 konec 05/2018 Ochrana ovzduší ve státní správě XIII, Ostrava

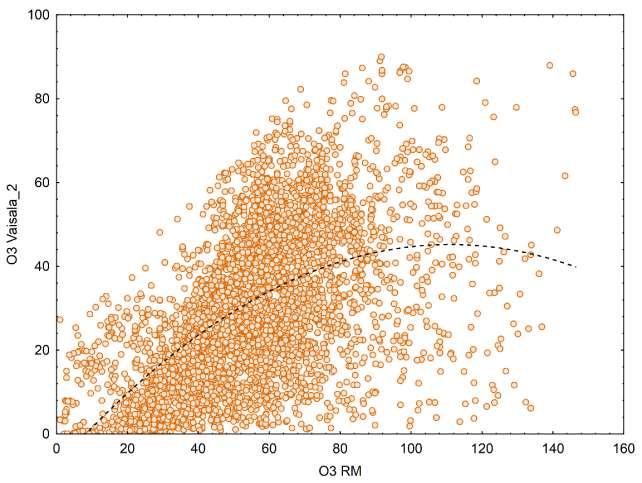

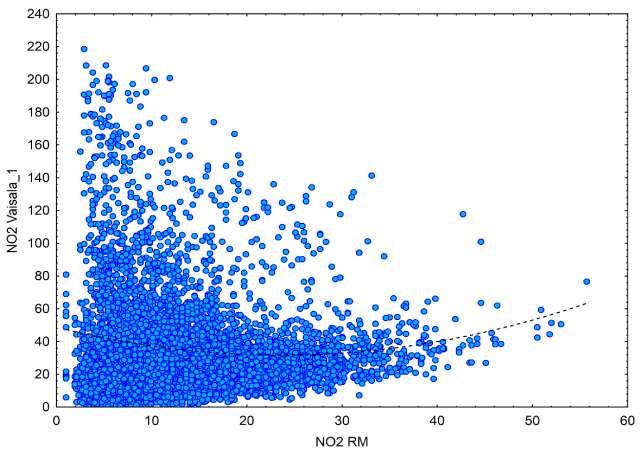

20 Sada Vaisala AQT420 Testovací období 09/2017 konec 05/2018

21 Průběh O3 v jednotlivých měsících

22 Vliv fotochemických procesů a interference plynných látek

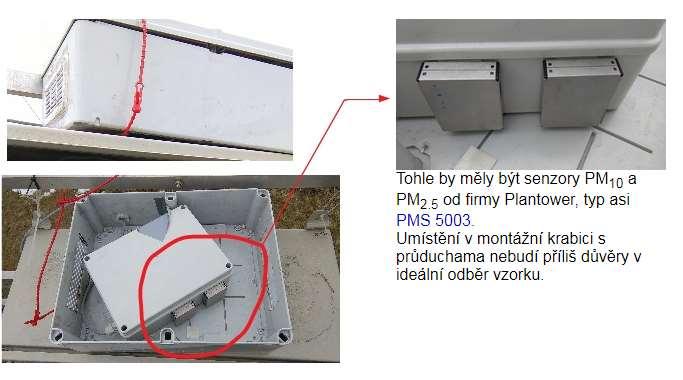

23 Plantower PMS 7003 (CHN): PM1, PM2.5 a PM10 Testovací období 03/2018 konec 09/2018 Optický čítač částic Plantower PMS 7003

24 Plantower PMS 7003 (CHN) Testovací období 03/2018 konec 09/2018 Variable N valid Average Min Max St. Dev. PM01_hod GM01_hod PM2.5_hod GM2.5_hod PM2.5_AIM PM10_hod GM10_hod PM10_AIM

25 Plantower PMS 7003 (CHN) Testovací období 03/2018 konec 09/2018

26 Průběh PM2.5 a PM10 v jednotlivých měsících

27 Proměnná Analyzátor N Průměr Min Max SD SE NO2_Vai1 AQT NO2_Vai2 AQT NO2_Cair1 Cairclip NO2_Cair2 Cairclip NO2_AIM T SO2_Vai1 AQT SO2_Vai2 AQT SO2_Cair1 Cairclip SO2_Cair2 Cairclip SO2_AIM T O3_Vai1 AQT O3_Vai2 AQT O3/NO2_Cair1 Cairclip O3/NO2_Cair2 Cairclip O3_AIM T CO_Vai1 AQT CO_Vai2 AQT CO_Cair1 Cairclip CO_Cair2 Cairclip PM2.5_Vai1 AQT PM2.5_Vai2 AQT PM2.5_Plant1 * PMS PM2.5_Plant2 * PMS PM2.5_AIM MP101M PM10_Vai1 AQT PM10_Vai2 AQT PM10_Plant1 * PMS PM10_Plant2 * PMS

28 Porovnání hodinových koncentrací O3

29 Porovnání hodinových koncentrací PM10

30 Shrnutí: Malé senzory ANO, ale s obezřetností vůči kontrole a dalšímu zpracování dat Mimo přiznanou sníženou přesnost měření senzory je zde vysoké riziko získání zkreslených informací o ČO (vliv meteorologických podmínek, interference látek!) Kontrola dat je nezbytná! Verifikace na základní meteorologické faktory (TMP, RH) může být velmi efektivní Vliv sezónnosti na kvalitu měření Životnost čidel! (zhruba 1rok) Ochrana ovzduší ve státní správě XIII, Ostrava Be aware of data quality!

31 15. Setkání v čistém ovzduší, Plzeň Díky za pozornost!

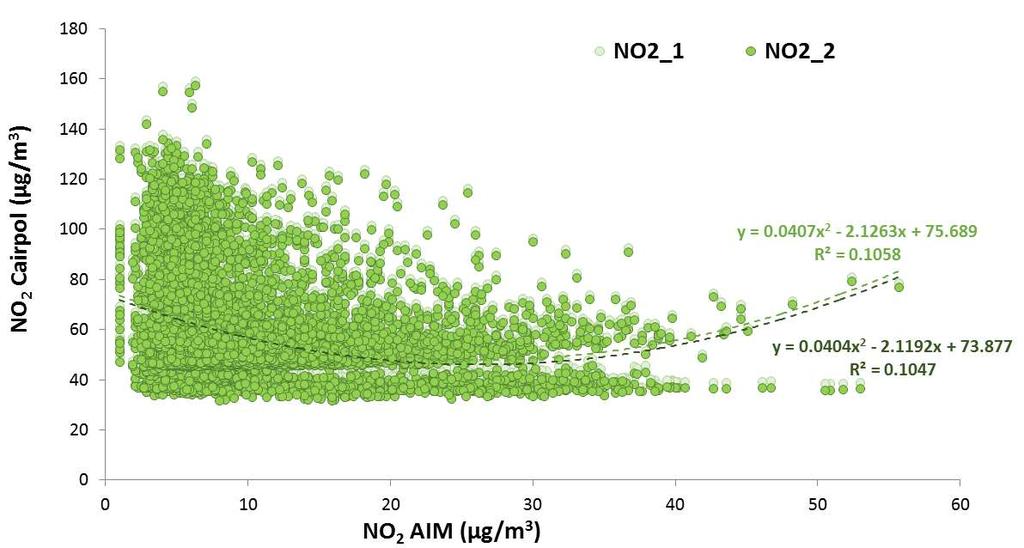

32 Cairclip NO2 testovací období konec 11/2017 konec 09/2018

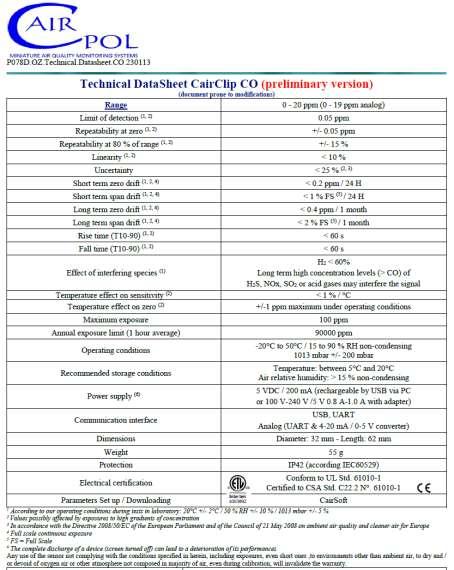

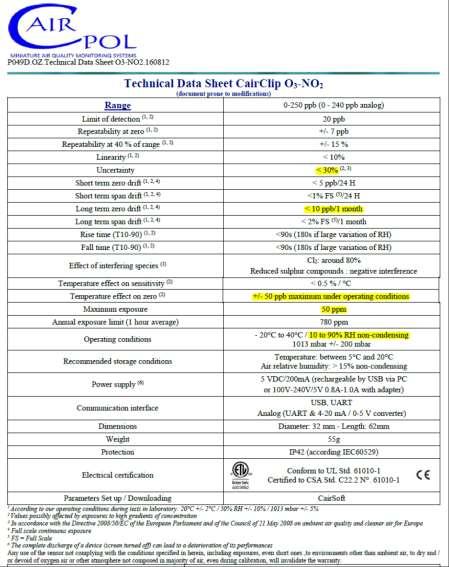

33 O3/NO2 CO
