1 PROJEKT DOPRAVA prezentace výsledků S:\!Projekty\_Interni projekty\doprava Jan Sládeček, Lea Paličková, Jana Ďoubalová, Václav Novák, Jan Horálek, Josef Keder, Martin Beran, Hana Škáchová, Leona Vlasáková Telč 2017

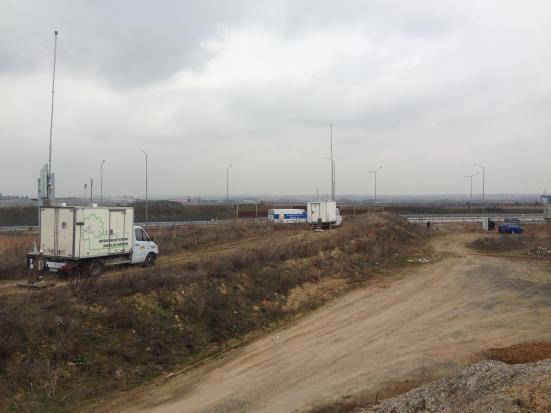

2 PROJEKT DOPRAVA prezentace výsledků S:\!Projekty\_Interni projekty\doprava Měření probíhalo za spolupráce obcí Herink, Modletice a Dobřejovice a ČHMÚ Praha. Cílem bylo změřit a posoudit možný vliv pražského okruhu (SOKP) na kvalitu ovzduší v okolí komunikace a na pozaďových lokalitách obcí. Měření na třech pozaďových lokalitách v obcích Herink, Modletice Dobřejovice V rámci projektu projektu Doprava byly vybrány čtyři lokality u SOKP severně od obce Modletice. První měřicí místo přímo u vozovky SOKP, druhé u příjezdu k podchodu ve vzdálenosti asi 30m od SOKP, třetí a čtvrtá lokalita na vyvýšeném náspu přibližně 40m a 60m od SOKP

3

4

5 PROJEKT DOPRAVA prezentace výsledků Měření kvality ovzduší ve čtyřech kampaních 1. jarní kampaň letní kampaň podzimní kampaň zimní kampaň Kontinuální měření znečišťujících látek PM 10, NO 2, NO x, N O a O 3 bylo zajištěno stacionárními automatizovanými stanicemi a měřicími vozy. Doprovodná meteorologická data. Pro manuální měření znečišťujících látek PM 2,5 (každý den) a PAH (jednou za tři dny) bylo využito vzorkovačů, které byly umístěny vedle stacionárních stanic a měřicích vozů.

6 Dobřejovice Herink Modletice

7

8 Modletice - dopravní

9

10 PROJEKT DOPRAVA prezentace výsledků 1. jarní kampaň překročení LV PM 10 u dopravních lokalit u SOKP, NO x pro eko 2. letní kampaň překročení LV O 3 u pozaďových lokalit obcí, NO x pro eko u hot spot 3. podzimní kampaň překročení LV BaP u všech lokalit! NO x pro eko u SOKP i obcí 4. zimní kampaň překročení LV PM 10, PM 2,5, BaP a NO x (eko) u všech lokalit, NO 2 u SOKP kampaň překročení LV PM 10 a BaP u všech lokalit, NO x (eko kromě 1), O 3 u obcí

11 Kontinuální měření - 1. kampaň Lokalita/znečišť. látka PM 10 NO 2 NO x NO O UTC m24h pp x m1h x x x m1h m8hk Herink 42,9-20,1 69,6 14,1 16, ,1 88,9 Modletice obec 42,7-17,7 72,3 16,3 23 4,3 110,3 97,1 Dobřejovice 44, ,5 18,1 24,7 4,3 111,5 97,9 Modletice hot spot 60,9 2 24,7 106,2 38,4 92,9 35,6 88,2 84,2 Modletice dopr._30m 46,4-19, , ,1 Modletice_mL_40m 55,6 1 21,1 89,1 27,6 49,7 14,5 96,8 86,4 Modletice_mU_60m 53,7 1 19, ,7 10,9 98,2 85,8 Imisní limit pro zdraví Max. počet překročení (24h) (r) 40 (1h) (r) 40 (r e ) 30 - (1h*)180 m8hk v prům. Hodnoty koncentrací látek v µg.m -3 PM 10 částice o velikosti do 10 µm m24h maximální 24 hodinová koncentrace PM 10 během 1. kampaně m1h maximální hodinová koncentrace NO 2 a O 3 během 1. kampaně m8hk maximální denní 8h. klouzavý průměr O 3, také během 1. kampaně x průměr za měřené období pp počet překročení e imisní limit pro ochranu ekosystémů a vegetace 24h 24hodinový imisní limit 1h hodinový imisní limit r - roční imisní limit * informativní prahová hodnota ml - mobilní měřící vůz CLI Praha-Libuš mu - mobilní měřící vůz pobočky ČHMÚ-Ústí n.l za 3 roky Manuální měření - 1. kampaň Kód, lokalita / znečišťující látka PM 2,5 benzo[a]pyren x x AHER Herink 13,3 0,49 AMOE Modletice obec 13,8 0,48 ADOB Dobřejovice 14,6 0,63 AMOA Modletice hot spot 15,3 0,45 AMOB Modletice dopravní_30m 14,4 0,48 AMOC Modletice_mL_40m 13,9 0,48 AMOD Modletice_mU_60m 14,2 0,54 Imisní limit pro ochranu zdraví (r) 25 (r) 1 Hodnoty koncentrací PM 2,5 v µg.m -3, benzo[a]pyren v ng.m -3 PM 2,5 částice o velikosti do 2,5 µm x průměr za měřené období r roční imisní limit

12 Kontinuální měření - 2.kampaň Lokalita/znečišť. látka PM 10 NO 2 NO x NO O UTC m24h pp x m1h x x x m1h m8hk Herink 39,4-17,6 43,8 6,9 9 1,5 125,7 121,1 Modletice obec 34,6-12,9 53 7,8 11,9 2,7 125,7 120,5 Dobřejovice 22,5-10,7 52,4 11,1 14,3 2,1 131,5 126,1 Modletice hot spot 44,2-18,6 90,3 26,6 65,2 25,2 113,7 101,2 Modletice dopr._30m 32, ,7 71,7 15,7 26, ,9 106,5 Modletice_mL_40m 30,9-12,1 64,1 12,6 21 5,5 121,3 113,4 Modletice_mU_60m 40,7-16,7 72,1 15,7 23,9 5,4 117,9 112 Imisní limit pro zdraví Max. počet překročení (24h) (r) 40 (1h) (r) 40 (r e ) 30 - (1h*)180 m8hk v prům. za 3 roky Hodnoty koncentrací látek v µg.m -3 PM 10 částice o velikosti do 10 µm m24h maximální 24 hodinová koncentrace PM 10 během 2. kampaně, + stanovena z menšího počtu dat m1h maximální hodinová koncentrace NO 2 a O 3 během 2. kampaně m8hk maximální denní 8h. klouzavý průměr O 3, také během 2. kampaně x průměr za měřené období pp počet překročení hodnoty 24hod. limitu PM 10 e imisní limit pro ochranu ekosystémů a vegetace 24h 24hodinový imisní limit 1h hodinový imisní limit r - roční imisní limit * informativní prahová hodnota ml - mobilní měřící vůz CLI Praha-Libuš mu - mobilní měřící vůz pobočky ČHMÚ-Ústí n.l Manuální měření - 2.kampaň Kód, lokalita / znečišťující látka PM 2,5 benzo[a]pyren x x AHER Herink 6,7 0,012 AMOE Modletice obec 13,8 0,010 ADOB Dobřejovice 6,2 0,010 AMOA Modletice hot spot 7,6 0,018 AMOB Modletice dopravní_30m 7,1 0,014 AMOC Modletice_mL_40m 7,1 0,012 AMOD Modletice_mU_60m 7,7 0,012 Imisní limit pro ochranu zdraví (r) 25 (r) 1 Hodnoty koncentrací PM 2,5 v µg.m -3, benzo[a]pyren v ng.m -3 PM 2,5 částice o velikosti do 2,5 µm x průměr za měřené období r roční imisní limit

13 Kontinuální měření - 3. kampaň Lokalita/znečišť. látka PM 10 NO 2 NO x NO O UTC m24h pp x m1h x x x m1h m8hk Herink 46,1-25,4 53,4 17,9 29,9 8 74,4 70,2 Modletice obec 40,5-22,2 62,2 21, ,3 77,2 72,7 Dobřejovice 35,8-19,1 58,9 22,6 44,2 14,2 75,6 69,7 Modletice hot spot 48,6-26,8 94,1 30,9 99,6 44, ,1 Modletice dopr._30m 42, ,9 24,2 57,8 21,9 69,8 63,8 Modletice_mL_40m 38,7-21,2 73,1 24,4 59,4 22,8 62,2 57,7 Modletice_mU_60m 46,3-25,6 68,1 23,9 54,4 19, ,5 Imisní limit pro zdraví Max. počet překročení (24h) (r) 40 (1h) Hodnoty koncentrací látek v µg.m -3 PM 10 částice o velikosti do 10 µm m24h maximální 24 hodinová koncentrace PM 10 během 3. kampaně m1h maximální hodinová koncentrace NO 2 a O 3 během 3. kampaně m8hk maximální denní 8h. klouzavý průměr O 3, také během 3. kampaně x průměr za měřené období pp počet překročení hodnoty 24hod. limitu PM 10 e imisní limit pro ochranu ekosystémů a vegetace 24h 24hodinový imisní limit 1h hodinový imisní limit r - roční imisní limit * informativní prahová hodnota ml - mobilní měřící vůz CLI Praha-Libuš mu - mobilní měřící vůz pobočky ČHMÚ-Ústí n.l (r) 40 (r e ) 30 - (1h*)180 m8hk v prům. za 3 roky Manuální měření - 3. kampaň Kód, lokalita / znečišťující látka PM 2,5 benzo[a]pyren x x AHER Herink 20,91 1,59 AMOE Modletice obec 17,73 1,64 ADOB Dobřejovice 17,87 2,22 AMOA Modletice hot spot 19,41 1,42 AMOB Modletice dopravní_30m 18,07 1,42 AMOC Modletice_mL_40m 17,43 1,41 AMOD Modletice_mU_60m 18,47 1,48 Imisní limit pro ochranu zdraví (r) 25 (r) 1 Hodnoty koncentrací PM 2,5 v µg.m -3, benzo[a]pyren v ng.m -3 PM 2,5 částice o velikosti do 2,5 µm x průměr za měřené období r roční imisní limit

14 Kontinuální měření - 4. kampaň Lokalita/znečišť. látka PM 10 NO 2 NO x NO O UTC m24h pp x m1h x x x m1h m8hk Herink 122, ,2 28,2 40,3 8 89,2 81,3 Modletice obec 108,6 7 44,8 108,8 34,5 54,9 13,3 89,8 82,6 Dobřejovice 105,9 7 40,4 112,1 39,6 73,4 22,1 83,6 74,3 Modletice hot spot 147, ,2 141,9 50,2 142,8 67,6 72,8 64,6 Modletice dopr._30m ,7 42,5 97,3 35,7 75,6 65,2 Modletice_mL_40m 116,9 7 47,2 127,6 42,3 97,3 35,8 73,2 65,3 Modletice_mU_60m 136,4 6 51, ,1 92,1 31,3 75,4 67,5 Imisní limit pro zdraví Max. počet překročení (24h) (r) 40 (1h) Hodnoty koncentrací látek v µg.m -3 PM 10 částice o velikosti do 10 µm m24h maximální 24 hodinová koncentrace PM 10 během 4. kampaně m1h maximální hodinová koncentrace NO 2 a O 3 během 4. kampaně m8hk maximální denní 8h. klouzavý průměr O 3, také během 4. kampaně x průměr za měřené obdobípp počet překročení hodnoty 24hod. limitu PM 10 e imisní limit pro ochranu ekosystémů a vegetace 24h 24hodinový imisní limit 1h hodinový imisní limit r - roční imisní limit * informativní prahová hodnota ml - mobilní měřící vůz CLI Praha-Libuš mu - mobilní měřící vůz pobočky ČHMÚ-Ústí n.l ( ) (r) 40 (r e ) 30 - (1h*)180 m8hk v prům. za 3 roky Manuální měření - 4. kampaň Kód, lokalita / znečišťující látka PM 2,5 benzo[a]pyren x x AHER Herink 35 3,55 AMOE Modletice obec 35 2,01 ADOB Dobřejovice 41 5,41 AMOA Modletice hot spot 39 3,53 AMOB Modletice dopravní_30m 37 3,22 AMOC Modletice_mL_40m 37 2,31 AMOD Modletice_mU_60m 37 2,19 Imisní limit pro ochranu zdraví (r) 25 (r) 1 Hodnoty koncentrací PM 2,5 v µg.m -3, benzo[a]pyren v ng.m -3 PM 2,5 částice o velikosti do 2,5 µm x průměr za měřené období r roční imisní limit

15 Kontinuální měření kampaň Lokalita/znečišť. látka PM 10 NO 2 NO x NO O kampaň (80 dní) m24h pp x m1h x x x m1h m8hk Herink 122, ,5 93,2 16,8 24 5,1 125,7 121,1 Modletice obec 108,6 7 24,4 108,8 20,1 32,2 7,9 125,7 120,5 Dobřejovice 105,9 7 22,3 112,1 22,9 39,2 10,7 131,5 126,1 Modletice hot spot 147, ,3 141,9 36,5 100,1 43,3 113,7 101,2 Modletice dopr._30m ,7 27,4 57,1 19,4 112,9 106,5 Modletice_mL_40m 116,9 8 25,4 127,6 26,7 56,9 19,7 121,3 113,4 Modletice_mU_60m 136,4 7 28, ,9 52,8 16,9 117,9 112 Imisní limit pro zdraví Max. počet překročení (24h) (r) 40 (1h) Hodnoty koncentrací látek v µg.m -3 PM 10 částice o velikosti do 10 µm m24h maximální 24 hodinová koncentrace PM 10 během kampaně m1h maximální hodinová koncentrace NO 2 a O 3 během kampaně m8hk maximální denní 8h. klouzavý průměr O 3, také během kampaně x průměr za měřená období kampaně pp počet překročení hodnoty 24hod. limitu PM 10 v průběhu kampaně e imisní limit pro ochranu ekosystémů a vegetace 24h 24hodinový imisní limit 1h hodinový imisní limit r - roční imisní limit * informativní prahová hodnota ml - mobilní měřící vůz CLI Praha-Libuš mu - mobilní měřící vůz pobočky ČHMÚ-Ústí n.l (r) 40 (r e ) 30 - (1h*)180 m8hk v prům. za 3 roky Manuální měření kampaň Kód, lokalita / znečišťující látka PM 2,5 benzo[a]pyren kampaň (56 dní) x x AHER Herink 19 1,41 AMOE Modletice obec 20,1 1,04 ADOB Dobřejovice 19,9 2,07 AMOA Modletice hot spot 20,3 1,35 AMOB Modletice dopravní_30m 19,1 1,28 AMOC Modletice_mL_40m 18,9 1,05 AMOD Modletice_mU_60m 19,3 1,06 Imisní limit pro ochranu zdraví (r) 25 (r) 1 Hodnoty koncentrací PM 2,5 v µg.m -3, benzo[a]pyren v ng.m -3 PM 2,5 částice o velikosti do 2,5 µm x průměr za měřená období kampaně r roční imisní limit

16 Poznámka : LV = hodnota 24hodinového imisního limitu PM µg.m -3. Průměrné 24hodinové koncentrace PM 10, 4. kampaň

17 Poznámka : LV = hodnota 24hodinového imisního limitu PM µg.m -3. Průměrné 24hodinové koncentrace PM 10, kampaň

18 Poznámka: Hodnota hodinového imisního limitu NO 2 = 200 µg.m -3. Hodinové koncentrace NO 2 naměřené na pozaďových lokalitách, 4. kampaň

19 Poznámka: Hodnota hodinového imisního limitu NO 2 = 200 µg.m -3. Hodinové koncentrace NO 2 naměřené na lokalitách projektu Doprava, 4. kampaň

20 PROJEKT DOPRAVA prezentace výsledků, 1.-4.kampaň Na čtyřech dopravních lokalitách u SOKP došlo za období měřicí kampaně k vícenásobnému překročení hodnoty 24hod. imisního limitu PM 10. Zhoršené meteorologické a rozptylové podmínky během 4. kampaně, vedly až k vyhlášení smogové situace a regulace. Na všech čtyřech lokalitách u SOKP nebyla překročena hodnota ročního imisního limitu PM 10 a NO 2 vztažená k průměru za všechna měřená období. Průměrné koncentrace PM 2,5 za všechny čtyři měřící kampaně nepřesáhly roční imisní limit na všech sledovaných lokalitách, nejvyšší hodnota 20,3 µg.m -3 byla naměřena přímo u SOKP, na lokalitě Modletice hot spot. Koncentrace benzo[a]pyrenu v průměru za čtyři kampaně překročily roční imisní limit na všech lokalitách.

21 PROJEKT DOPRAVA prezentace výsledků, 1.-4.kampaň Koncentrační růžice byly v rámci projektu Doprava konstruovány pro všech sedm lokalit, kde se měřilo kontinuálně každou hodinu. Pro porovnání zařazena stanice AIM Praha 4-Libuš. S:\!Projekty\_Interni projekty\doprava\1_kampan\ruzice_1 (4_kampan\Ruzice_4) S:\!Projekty\_Interni projekty\doprava\souhrnne ruzice Pro souhrnnou zprávu byly koncentrační růžice konstruovány dohromady za všechny měřící kampaně (sezónní koncentrační růžice). Vždy je pro každou lokalitu uvedena koncentrační růžice pro znečišťující látky PM 10, NO 2, NO x, NO a O 3. S:\!Projekty\_Interni projekty\doprava\sezonni_ruzice Cílem bylo posoudit vliv SOKP na kvalitu ovzduší v okolí komunikace při různém směru a rychlosti větru.

22 PROJEKT DOPRAVA prezentace výsledků, 1.-4.kampaň S:\!Projekty\_Interni projekty\doprava\sezonni_ruzice Koncentrační růžice NO 2, Modletice hot spot, kampaň

23 PROJEKT DOPRAVA prezentace výsledků, 1.-4.kampaň S:\!Projekty\_Interni projekty\doprava\sezonni_ruzice Koncentrační růžice NO, Modletice hot spot, kampaň

24 PROJEKT DOPRAVA prezentace výsledků, 1.-4.kampaň S:\!Projekty\_Interni projekty\doprava\sezonni_ruzice Koncentrační růžice PM 10, Modletice hot spot, kampaň

25 PROJEKT DOPRAVA prezentace výsledků, 1.-4.kampaň S:\!Projekty\_Interni projekty\doprava\sezonni_ruzice Koncentrační růžice O 3, Modletice hot spot, kampaň

26 PROJEKT DOPRAVA prezentace výsledků, 1.-4.kampaň Převažovaly jihozápadní a západní směry větru, v podzimní kampani dominoval spíše jižní a jihovýchodní směr větru. Koncentrační růžice potvrzují sezónní trend v průběhu roku ve znečišťujících látkách v ovzduší. Zvýšené koncentrace látek PM 10, NO 2, NO x, NO dominují hlavně ve 4. - zimní kampani při zhoršených meteorologických a rozptylových podmínkách. Zvýšené koncentrace O 3 jsou typické při letní kampani při vysoké teplotě a slunečním záření.

27 PROJEKT DOPRAVA prezentace výsledků, 1.-4.kampaň Vysoké hodnoty znečištění jsou podle koncentračních růžic jednak přímo v místě měření - v lokalitě Modletice hot spot, což odpovídá liniovému zdroji znečištění - SOKP, při západním a severovýchodním směru větru - kumuluje vliv dopravy z SOKP a dálnice D1. Tato skutečnost se projevuje i u ostatních dopravních lokalit znečištěním přicházejícím z východního sektoru, které je patrné zejména u NO 2. U pozaďových lokalit Herink, Modletice a Dobřejovice se znečištění PM 10, NO 2, NO x a NO projevuje v samotných obcích. Specifický charakter mají koncentrační růžice přízemního ozonu. Zejména u dopravních lokalit jsou koncentrace O 3 v místě měření nízké. Je to způsobeno dopravou, kde dochází k odbourávání O 3 chemickou reakcí s NO. Nejvíce je to patrné u lokality Modletice hot spot, kde jsou koncentrace O 3 nejnižší.

28 PROJEKT DOPRAVA probíhající hodnocení Výsledky z měřící kampaně, souhrn z předběžných zpráv jednotlivých kampaní. Koncentrační růžice za jednotlivé lokality, kampaně a znečišťující látky byly zhotoveny, k porovnání stanice Praha-Libuš. Sčítání dopravy grafy naměřených koncentrací ve vztahu k intenzitě dopravy Prozkoumání proveditelnosti ohledně analýzy a výpočtu gradientu koncentrací znečišťujících látek v ovzduší v závislosti na vzdálenosti od komunikace Došlo ke kompromisu mezi původním záměrem a skutečnou realizací projektu Doprava. Byly prozkoumány možnosti, jak provést analýzu dat, která nebude zcela v souladu s původním záměrem projektu. Některé výpočty, korelace do kratší vzdálenosti, proložení exponenciální křivky pro oxidy dusíku a ozon, půjde provést. Výsledky analýzy vztahů meteorologických faktorů a imisních koncentrací v okolí dopravních komunikací Rozložení koncentrací znečišťujících látek, emitovaných z dopravy, v okolí dopravních komunikací.

29 PROJEKT DOPRAVA prezentace výsledků Poznámka: Hodnota hodinového imisního limitu NO2 = 200 µg.m -3 Hodinové koncentrace NO 2 v závislosti na směru větru a intenzitě dopravy na SOKP, 1. kampaň

30 PROJEKT DOPRAVA prezentace výsledků Poznámka: Hodnota hodinového imisního limitu NO2 = 200 µg.m -3 Hodinové koncentrace NO 2 v závislosti na směru větru a intenzitě dopravy na SOKP, 3. kampaň

31 Závislost koncentrace NO na směru a rychlosti větru, stanoviště 0 m

32 Děkujeme za pozornost
