1 FRANK I Katalóg výrobkov a cenník platný od 01. marca 2009

2 Výhody pre našich zákazníkov

3 cenník obsah Vláknobetón Dištančné prvky z vláknobetónu Plošné dištančné prvky U-Korb Kovové dištančné prvky Dištančné rúrky z vláknobetónu strana 4-12 strana strana strana Systémy pre napojenie výstuže Stabox systém napojenia výstuže Coupler skrutkové napojenie výstuže Egcodorn, Titan, tŕňový systém a šmykové tŕne strana strana strana Tesniace systémy Intec systém injektážnej hadičky Cresco & Swellstop napučiavacia páska Fradiflex tesnenie pracovných škár Permur tesnenie rúrových prestupov strana strana strana strana Debniaca technika Tubbox & Fratec debnenie pre Vašu kreativitu Príslušenstvo k debneniu Zemdrain regulované oddrenážovanie Trennfit odformovací prípravok strana strana strana strana Pecafil Pecafil univerzálny debniaci materiál strana Stremaform Stremaform plošné debniace prvky pre stratené debnenie strana Stremaform debniace prvky s plechom alebo košom strana Stremaform debniace prvky pre riadené trhliny alebo dilatačné škáry strana 109 Stremaform debnenie prestupov a vynechávok strana Egcobox Egcobox systém pre izolačné napojenie konzolových dosiek strana Akustik Egcotritt útlm kročajového hluku Egcoscal ložiská pre schodiskové ramená Egcostep uloženie schodiska s debniacim prvkom Egcodist klzné / centrovacie ložisko strana strana strana 122 strana Rôzne Plastový program strana Všetky uvedené ceny sú bez DPH!

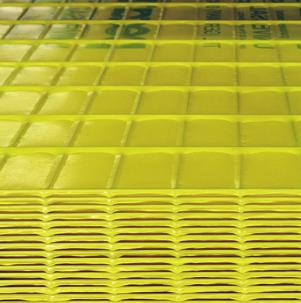

4 pecafil univerzálny debniaci materiál Debniaci materiál Pecafil Universal sa skladá zo špeciálnej siete zo stavebnej ocele vytvorenej pod¾a konkrétnych požiadaviek s rôznou hrúbkou prútov, vlepených medzi polyetylénové fólie Oblasti použitia debniaceho systému Pecafil Universal sú debnenie základov, debnenie trámových stropov, debnenie vynechávok (otvorov), prestupov a tiež ako ochrana pred poveternosnými vplyvmi a prachom. Pri použití debniaceho materiálu Pecafil Universal nie je potrebný žiadny oddebòovací prípravok. Naše PE fólie sú šetrné voči životnému prostrediu. Naše polyetyténové fólie: sú fyziologicky nezávadné a spåòajú tieto požiadavky: odporúèanie BGA III (Polyethylen) 165. správa, spolkový list zdravia 27 opatrenia US FDA 21 CFR, sekcia neobsahujú kadmium, šetria životné prostredie. Debnenie základov v tvare U ako stratené debnenie z prvkov vopred neohýbaných vo výrobe. Debnenie základov vyberate¾né, viackrát použite¾né. 100

5 pecafil univerzálny debniaci materiál Pecafil univerzálny debniaci materiál Typ Šírka prvku cm Dĺžka prvku od do cm VR VR VR VR strong Pecafil univerzálne debniace pásy Šírka prvku cm Dĺžka prvku Typ od do cm AS Pecafil materiál pre ochranu pred nepriaznivým poèasím (2 roèný UV stabilizovaný, pozinkované drôty) Typ Šírka prvku cm Dĺžka prvku od do cm FV FV 2.4 ISO* * s nopovanou fóliou K dispozícii sú rovné alebo pod¾a Vašich požiadaviek, ohýbané materiály. Iné ohýbané formy na požiadanie. Pri ohýbaní dbajte na to, aby podporné prúty boli na vnútornej strane prvku! Náklady na spracovanie (ohýbanie a rezanie) sa urèia pod¾a požiadaviek. Zvyšok, ktorý vznikol rezaním sa môže zapoèítaś do ceny, alebo dosś s hotovým výrobkom. Pecafil príslušenstvo Číslo výrobku Popis Cena PV Pecafil dištanèná rozperka, dåžka pod¾a šírky základu podľa objed. PV81042 Pecafil mrežový nosník podľa objed. PV10300 Pecafil nopová fólia spevnená špeciálne pre stavebníctvo, dåžka 50 m, šírka 240 cm podľa objed. PVE0036 Pecafil lepiaca páska z PVC, žltá lepiaca páska, zosilnená, mrazuvzdorná, dåžka 33 m, šírka 50 mm podľa objed. PVE0111 Pecafil dištanèný prvok z plastov, spotreba asi 8 ks/m (viï obrázok) podľa objed. štandardná situácia oblasť presahu s mrežovými nosníky d = 50 mm A d = 40 mm Pecafil dištančná rozperka debniaci materiál Pecafil Universal zaisťovací klinec (90 mm drôtený kolík) technológie pre stavebníctvo 101

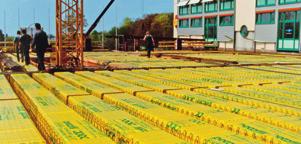

6 pecafil univerzálny debniaci materiál Pecafil Universal debniaci materiál VR 8/10/12 použitý k debneniu rebrových, trámových a kazetových stropov Návrh debnenia trámových stropov: Zásady a výpoèet materiálu pre debnenie trámových stropov z debniacich materiálov Pecafil Universal. šírka debnenia b 1 Diagram pre výpoèet typu materiálu debnenia z debniaceho materiálu Pecafil Universal. šírka debnenia b 1 h betón betónové krytie h beton = výška betónu h Pecafildebnenie osadzovacia lišta h = výška telesa debnenia b raster debnenie b raster Pokyny pre spracovanie: Debnenie dutín pomocou Pecafil-Universal sa obvykle osadzuje na celoplošné (rovinné) stropné debnenie. Osadzovacie lišty fixujú jeho polohu na stropnom debnení. Ak má byś debnenie oddelite¾né, musí maś jeho prierez lichobežníkový tvar, dolu minimálne o 3 cm širší, v závislosti na jeho výške. Výpočet materiálu: 2 x h + b 1 4 cm = rozvinutá šírka materiálu VR 8 2 x h + b 1 8 cm = rozvinutá šírka materiálu VR 10/12 Pod¾a rozmeru rastra materiálu VR 7,5 cm sa zvolí rozvinutá šírka, ktorá sa rovná, alebo je menšia ako vypoèítaná rozvinutá šírka. Dåžka debniaceho telesa je jednotne 240 cm. Rezanie sa bežne vykonáva na stavbe. Príklad: h = 22 cm, b 1 = 37 cm 2 x = 77 cm volíme: 75 cm Pecafil uzatváracie čelo debnenia: Cena pod¾a objednávky. Výška h prvku debnenia v závislosti na type materiálu: VR 8: asi 45 cm VR 10: asi 65 cm VR 12: asi 85 cm Šírka b 1 telesa debnenia v závislosti na type materiálu a betónového prekrytia h betón : výška h betón VR 8 výška h betón šírka b šírka b 1 VR 12 podľa objednávky VR 10 Hodnoty v diagrame sú orientaèné. Malé odchýlky sú možné. Väèšie rozmery výšky a šírky u každého typu materiálu sa dajú zrealizovaś pomocou podpor. Pre viacnásobné použitie odporúèame zabalenie do nopovanej fólie Pecafil. pecafil das universal schalmaterial Radi Vám pošleme našu brožúru Pecafil univerzálny debniaci materiál. Tešíme sa na Vaše žiadosti o informácie! technologien für die bauindustrie 102

7 pecafil ochrana proti poveternostným vplyvom, prachu a uzavretie stavieb Deliaca vrstva stavebnej jamy obklad podzemných stien Debnenie vŕtaných pilótov Zabraòuje vyteèeniu betónu do mäkkých vrstiev pôdy. Zvislý presah umožòuje debneniu pohyb vznikajúci tlakom betónu. Dočasné uzavretie staveniska pomocou Pecafil K uzavretiu budov a stavieb: samonosné, ohybné a tvarovate¾né, bráni neoprávnenému vniknutiu, prepúšśa svetlo. technológie pre stavebníctvo 103

8 Na základe know-how viac ako 150 ochranných práv budeme aj v budúcnosti, prostredníctvom inovatívnych technológie v stavebnom priemysle.
