Plastové okno 71 - technické řezy Systém Inoutic Arcade s rovným křídlem (dorazové těsnění)

Rozměr: px

Začít zobrazení ze stránky:

Download "Plastové okno 71 - technické řezy Systém Inoutic Arcade s rovným křídlem (dorazové těsnění)"

Dalibor Vlček
před 9 lety
Počet zobrazení:

1 Plastové okno 71 - technické řezy Systém Inoutic Arcade s rovným křídlem (dorazové těsnění) P K S o k n a a. s. ; w w w. p k s o k n a.cz ; o k n p k s. c z Stránka 2.1

2 Profilová mapa P K S o k n a a. s. ; w w w. p k s o k n a.cz ; o k n p k s. c z Stránka 2.2

3 Výztuže P K S o k n a a. s. ; w w w. p k s o k n a.cz ; o k n p k s. c z Stránka 2.3

4 Maximální rozměry pro okna a dveře P K S o k n a a. s. ; w w w. p k s o k n a.cz ; o k n p k s. c z Stránka 2.4

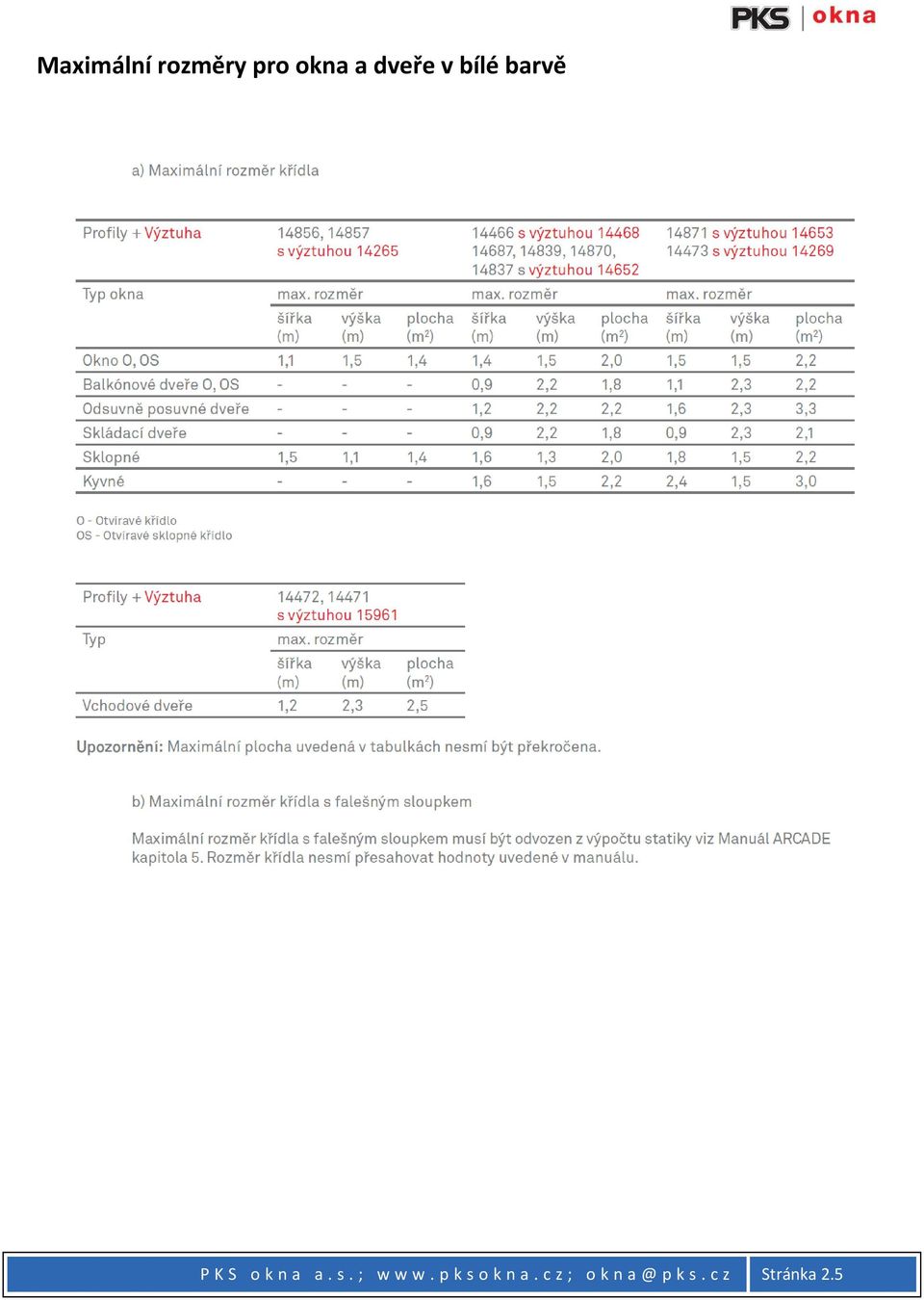

5 Maximální rozměry pro okna a dveře v bílé barvě P K S o k n a a. s. ; w w w. p k s o k n a.cz ; o k n p k s. c z Stránka 2.5

6 Maximální rozměry pro okna a dveře v jednostranné, anebo oboustranné barvě P K S o k n a a. s. ; w w w. p k s o k n a.cz ; o k n p k s. c z Stránka 2.6

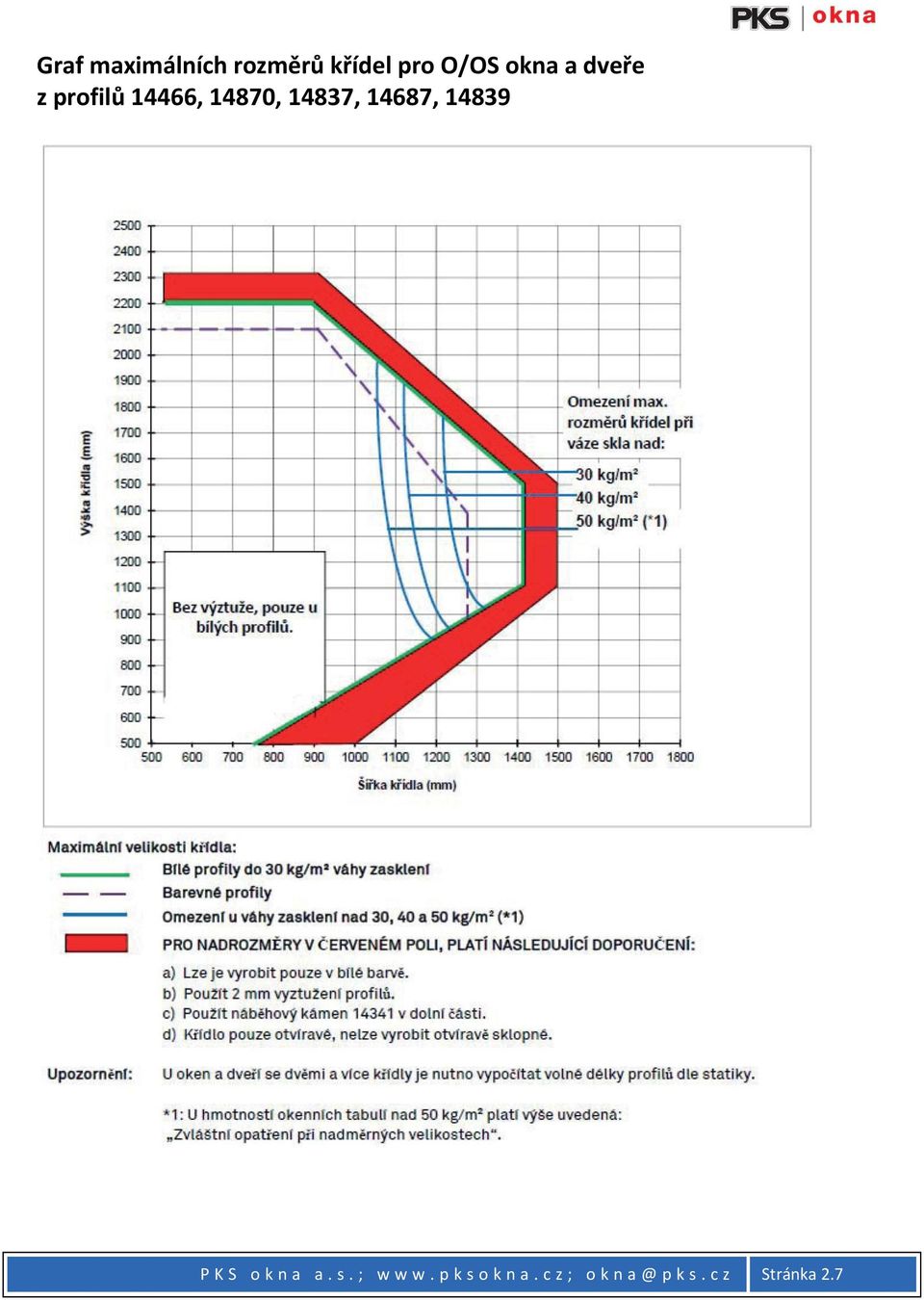

7 Graf maximálních rozměrů křídel pro O/OS okna a dveře z profilů 14466, 14870, 14837, 14687, P K S o k n a a. s. ; w w w. p k s o k n a.cz ; o k n p k s. c z Stránka 2.7

14687, 14839 P K S o k n a a. s. ; w w w.

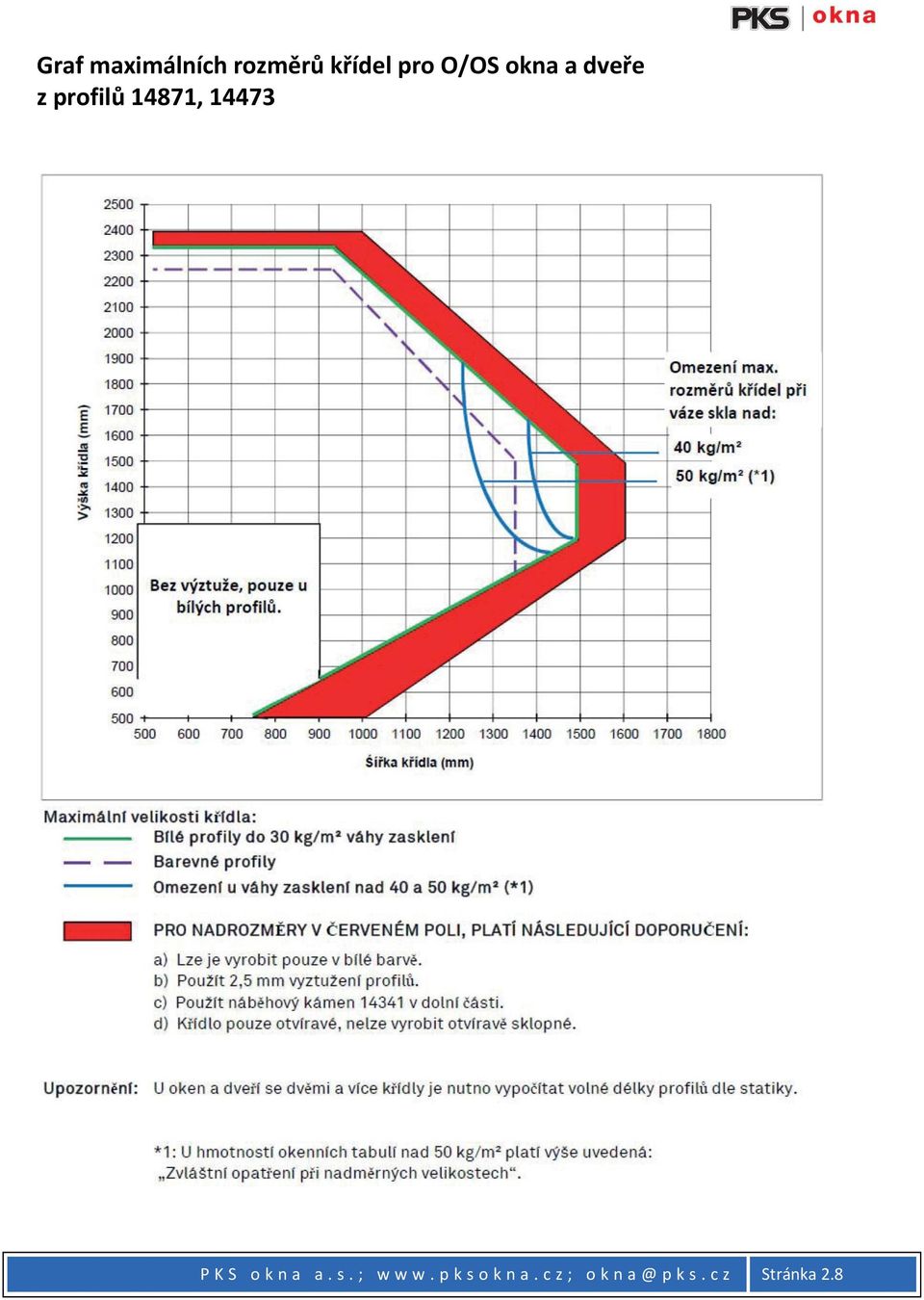

8 Graf maximálních rozměrů křídel pro O/OS okna a dveře z profilů 14871, P K S o k n a a. s. ; w w w. p k s o k n a.cz ; o k n p k s. c z Stránka 2.8

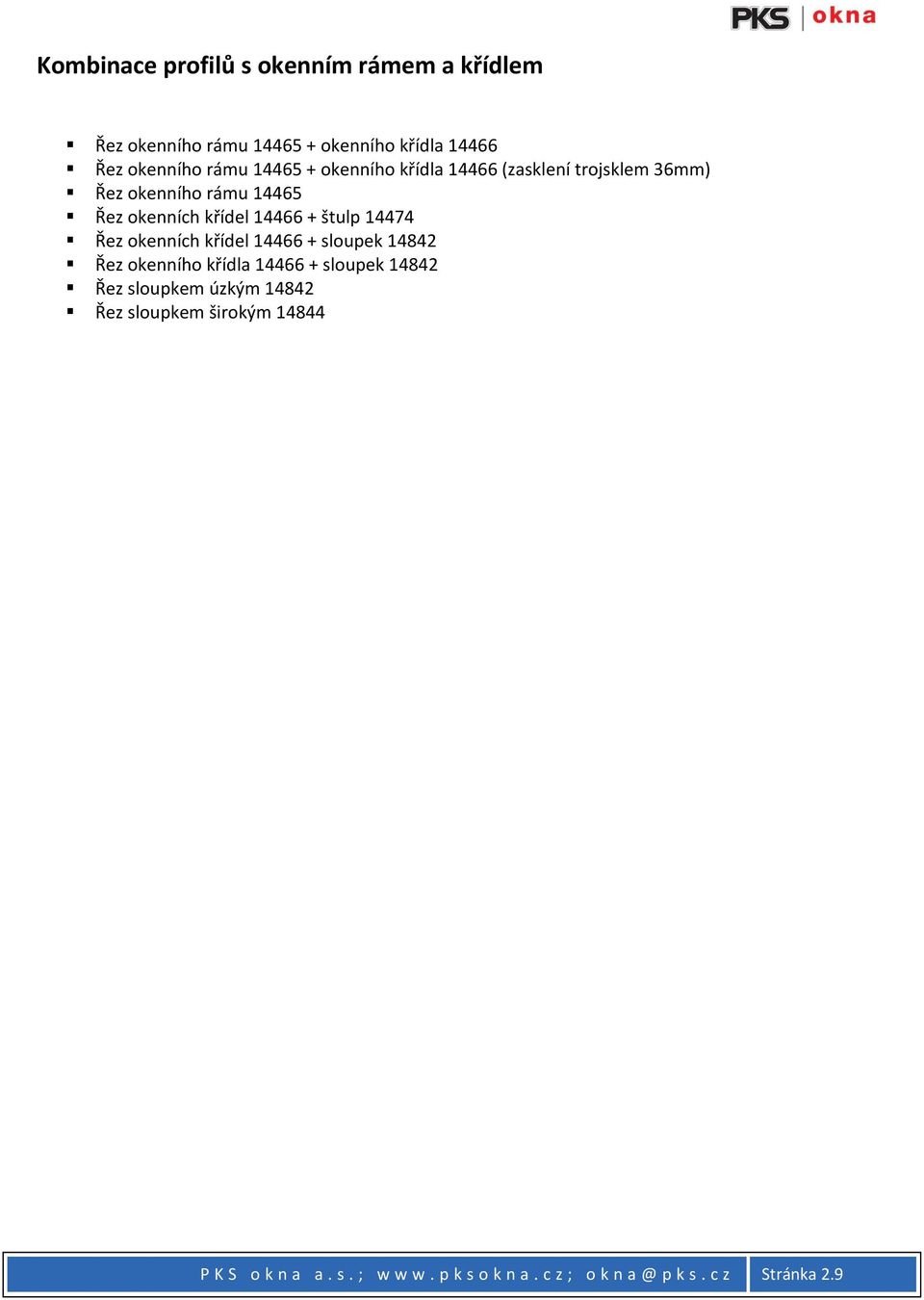

9 Kombinace profilů s okenním rámem a křídlem Řez okenního rámu okenního křídla Řez okenního rámu okenního křídla (zasklení trojsklem 36mm) Řez okenního rámu Řez okenních křídel štulp Řez okenních křídel sloupek Řez okenního křídla sloupek Řez sloupkem úzkým Řez sloupkem širokým P K S o k n a a. s. ; w w w. p k s o k n a.cz ; o k n p k s. c z Stránka 2.9

štulp 14474 Řez okenních křídel 14466 + sloupek 14842 Řez okenního křídla 14466 + sloupek 14842 Řez sloupkem

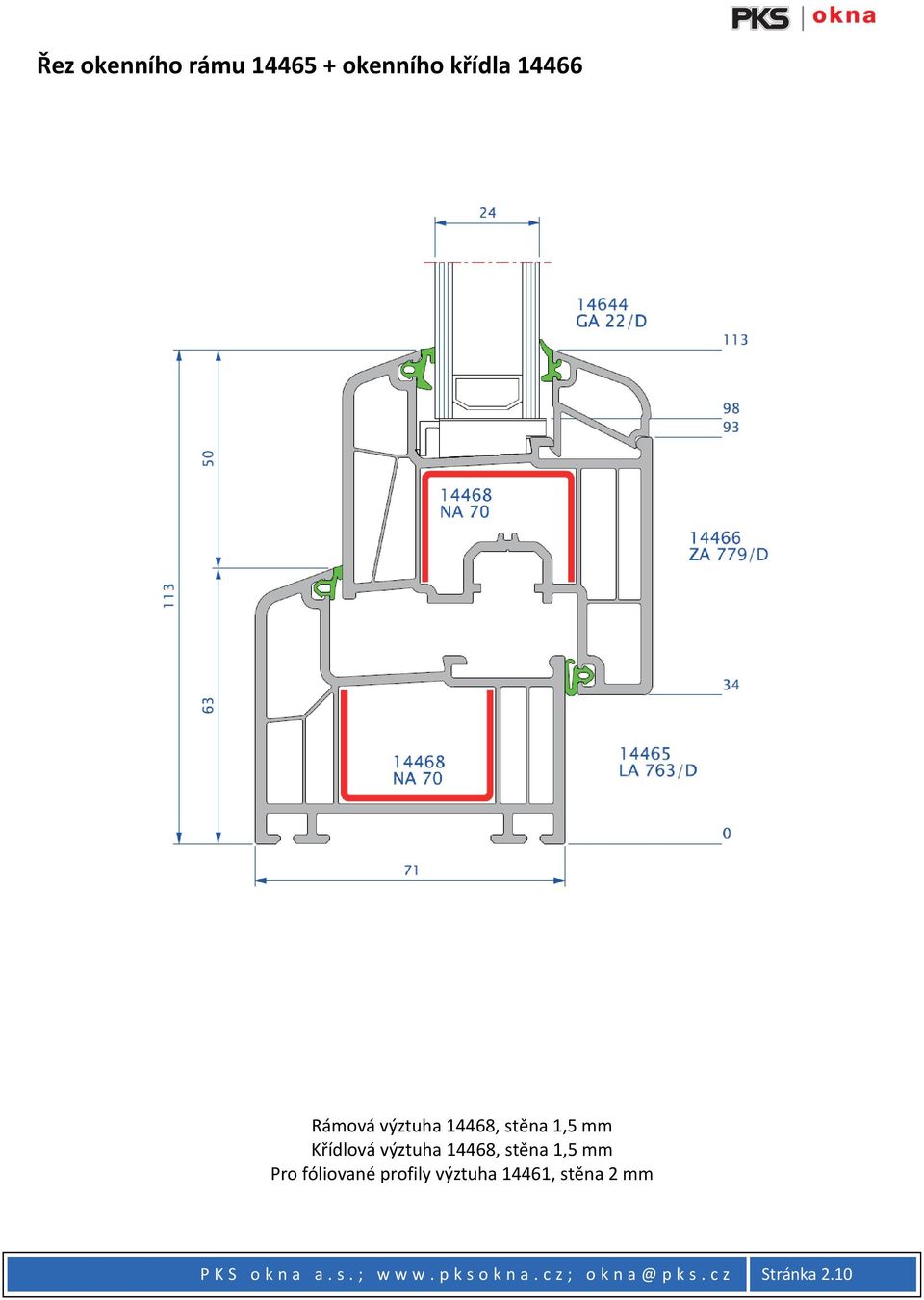

10 Řez okenního rámu okenního křídla Sklo zaskleno 18 mm Nalehávka křídla na rám 9 mm Rámová výztuha 14468, stěna 1,5 mm Křídlová výztuha 14468, stěna 1,5 mm Pro fóliované profily výztuha 14461, stěna 2 mm P K S o k n a a. s. ; w w w. p k s o k n a.cz ; o k n p k s. c z Stránka 2.10

výztuha 14468, stěna 1,5 mm Pro fóliované profily výztuha 14461, stěna 2

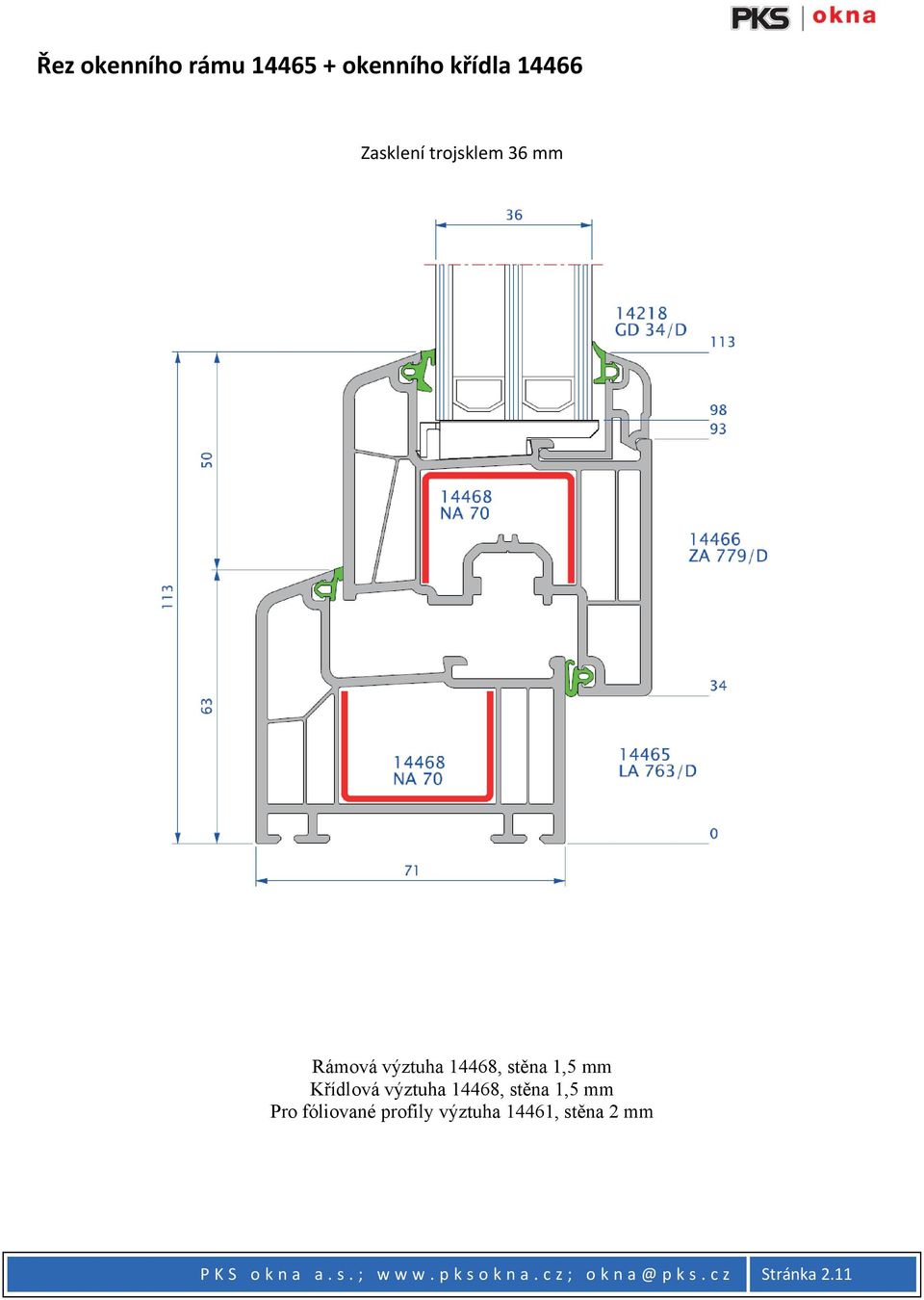

11 Řez okenního rámu okenního křídla Zasklení trojsklem 36 mm Rámová výztuha 14468, stěna 1,5 mm Křídlová výztuha 14468, stěna 1,5 mm Pro fóliované profily výztuha 14461, stěna 2 mm P K S o k n a a. s. ; w w w. p k s o k n a.cz ; o k n p k s. c z Stránka 2.11

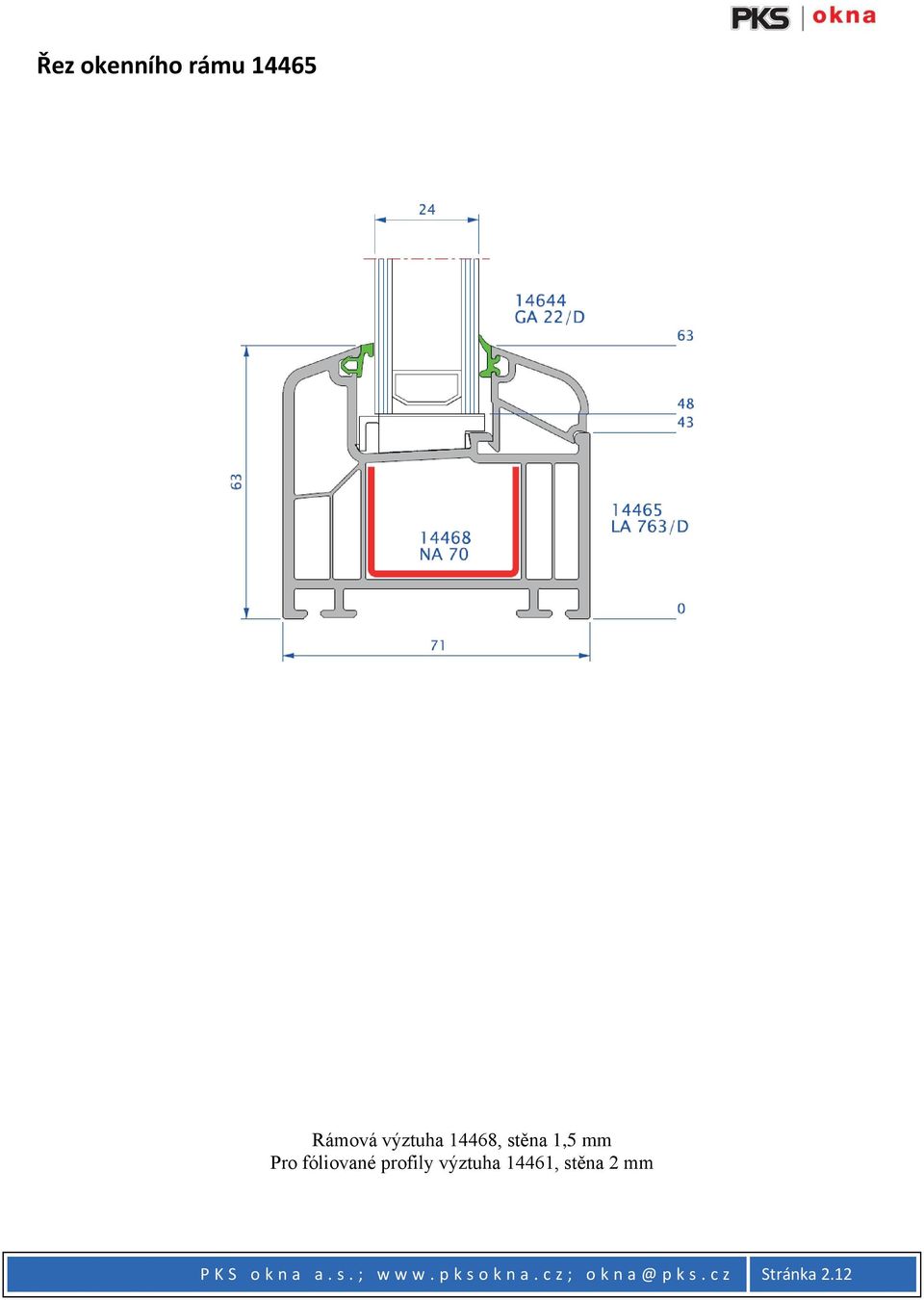

12 Řez okenního rámu Rámová výztuha 14468, stěna 1,5 mm Pro fóliované profily výztuha 14461, stěna 2 mm P K S o k n a a. s. ; w w w. p k s o k n a.cz ; o k n p k s. c z Stránka 2.12

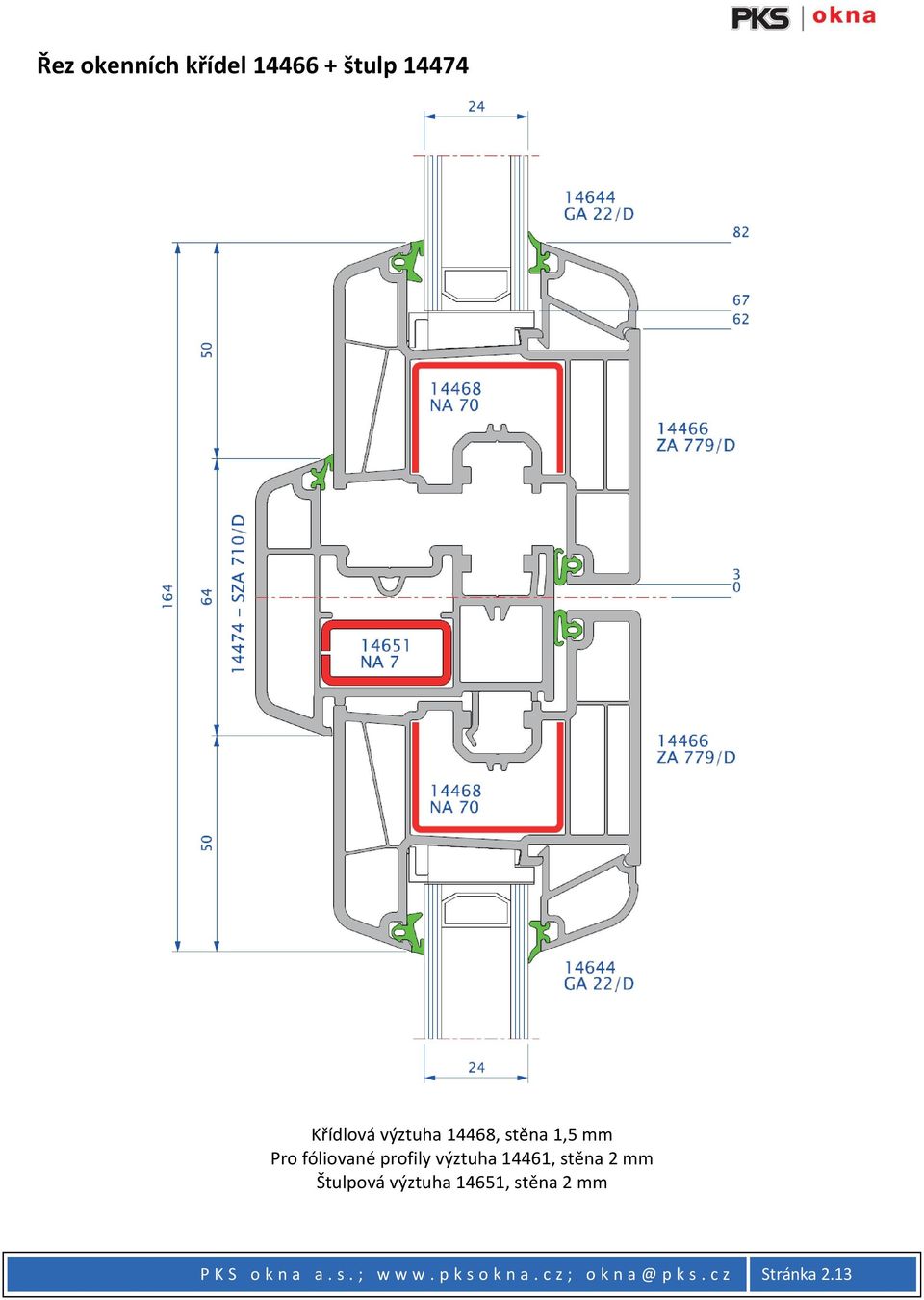

13 Řez okenních křídel štulp Křídlová výztuha 14468, stěna 1,5 mm Pro fóliované profily výztuha 14461, stěna 2 mm Štulpová výztuha 14651, stěna 2 mm P K S o k n a a. s. ; w w w. p k s o k n a.cz ; o k n p k s. c z Stránka 2.13

stěna 2 mm Štulpová výztuha 14651, stěna 2 mm P K S o k n a

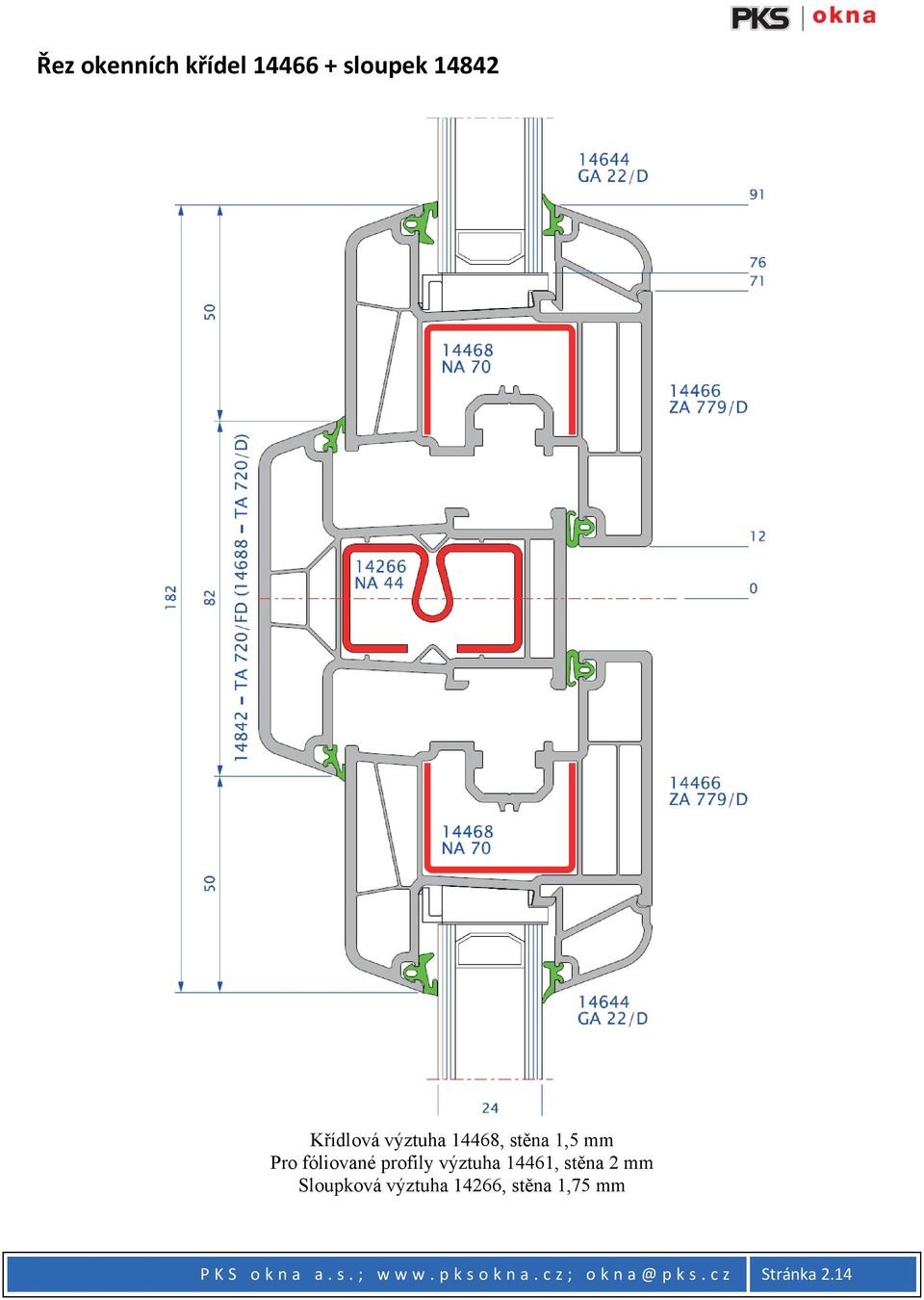

14 Řez okenních křídel sloupek Křídlová výztuha 14468, stěna 1,5 mm Pro fóliované profily výztuha 14461, stěna 2 mm Sloupková výztuha 14266, stěna 1,75 mm P K S o k n a a. s. ; w w w. p k s o k n a.cz ; o k n p k s. c z Stránka 2.14

stěna 2 mm Sloupková výztuha 14266, stěna 1,75 mm P K S o k n

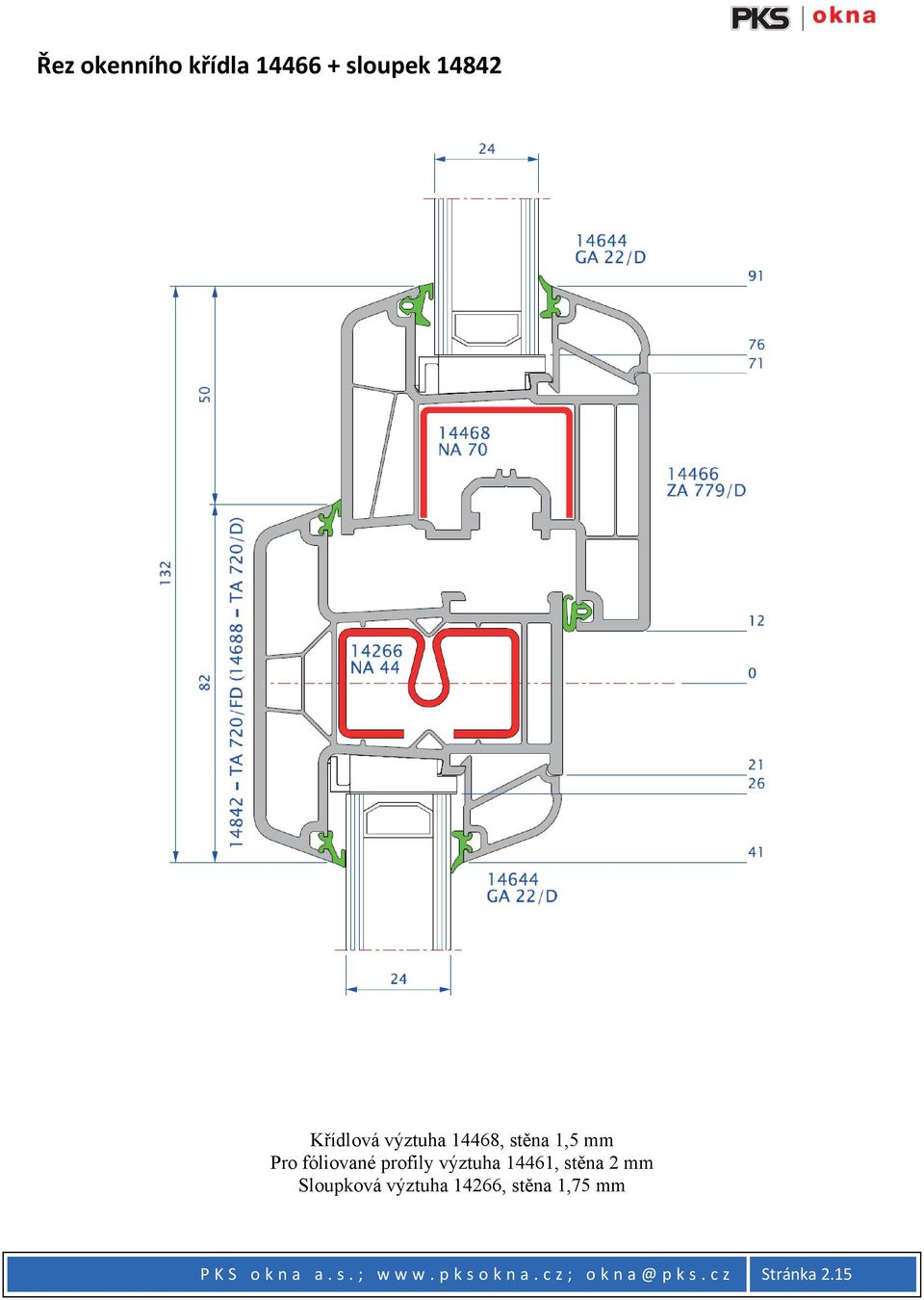

15 Řez okenního křídla sloupek Křídlová výztuha 14468, stěna 1,5 mm Pro fóliované profily výztuha 14461, stěna 2 mm Sloupková výztuha 14266, stěna 1,75 mm P K S o k n a a. s. ; w w w. p k s o k n a.cz ; o k n p k s. c z Stránka 2.15

16 Řez sloupkem úzkým Sloupková výztuha 14266, stěna 1,75 mm P K S o k n a a. s. ; w w w. p k s o k n a.cz ; o k n p k s. c z Stránka 2.16

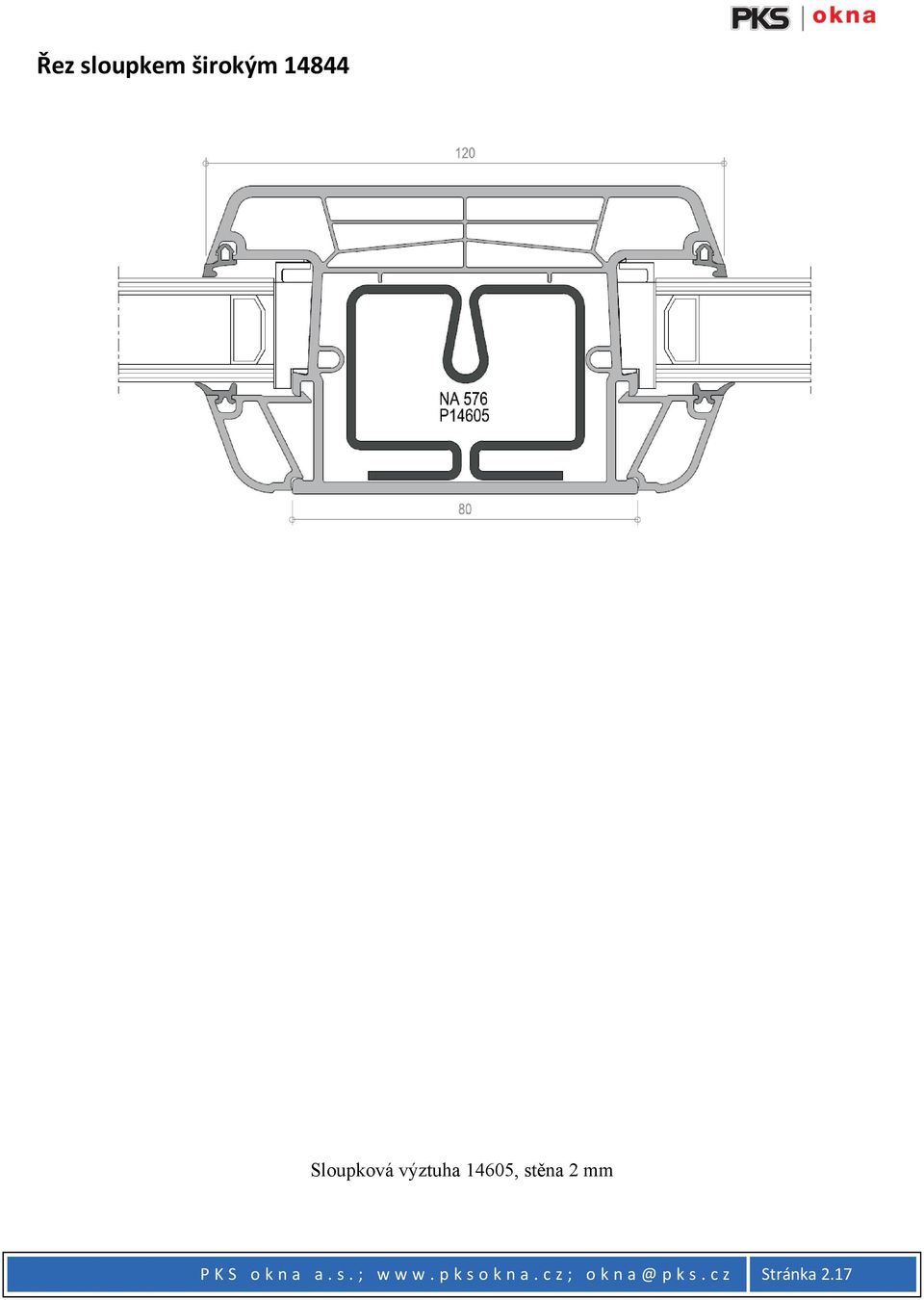

17 Řez sloupkem širokým Sloupková výztuha 14605, stěna 2 mm P K S o k n a a. s. ; w w w. p k s o k n a.cz ; o k n p k s. c z Stránka 2.17

18 Kombinace profilů s okenním rámem a balkónovým křídlem Řez okenním rámem balkónové křídlo Řez okenním rámem balkónové křídlo (ven otvíravé) Řez balkónového křídla sloupku Řez balkónových křídel sloupku Řez balkónových křídel sloupku Řez balkónových křídel (ven otvíravých) + sloupku Řez balkónových křídel (ven otvíravých) + sloupku Řez balkónových křídel štulpu Řez balkónových křídel (ven otvíravých) + štulpu P K S o k n a a. s. ; w w w. p k s o k n a.cz ; o k n p k s. c z Stránka 2.18

balkónových křídel 14473 (ven otvíravých) + sloupku 14842 Řez balkónových křídel 14473 (ven otvíravých) + sloupku 14844 Řez balkónových křídel 14871 +

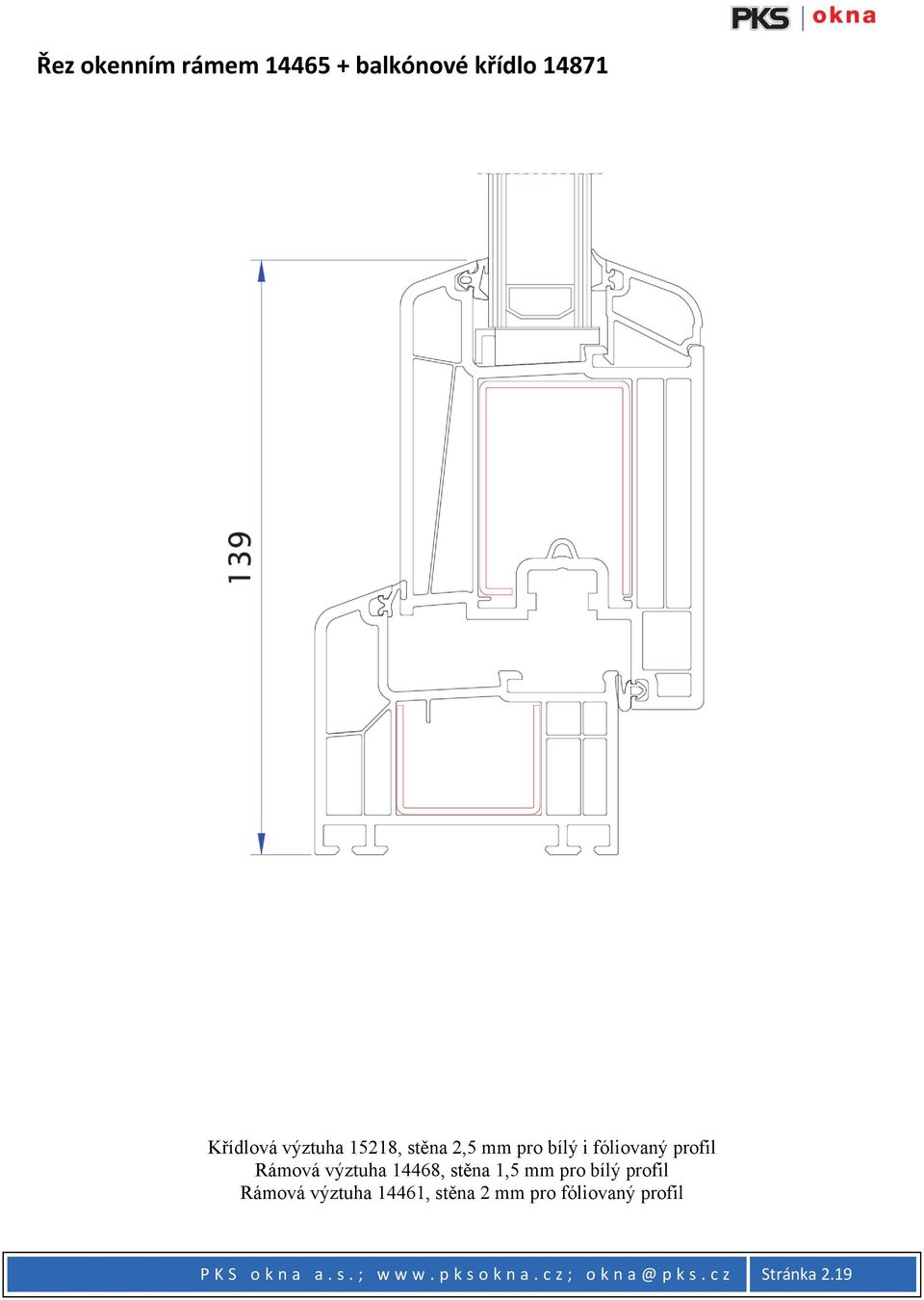

19 Řez okenním rámem balkónové křídlo Křídlová výztuha 15218, stěna 2,5 mm pro bílý i fóliovaný profil Rámová výztuha 14468, stěna 1,5 mm pro bílý profil Rámová výztuha 14461, stěna 2 mm pro fóliovaný profil P K S o k n a a. s. ; w w w. p k s o k n a.cz ; o k n p k s. c z Stránka 2.19

mm pro bílý profil Rámová výztuha 14461, stěna 2 mm pro fóliovaný profil P

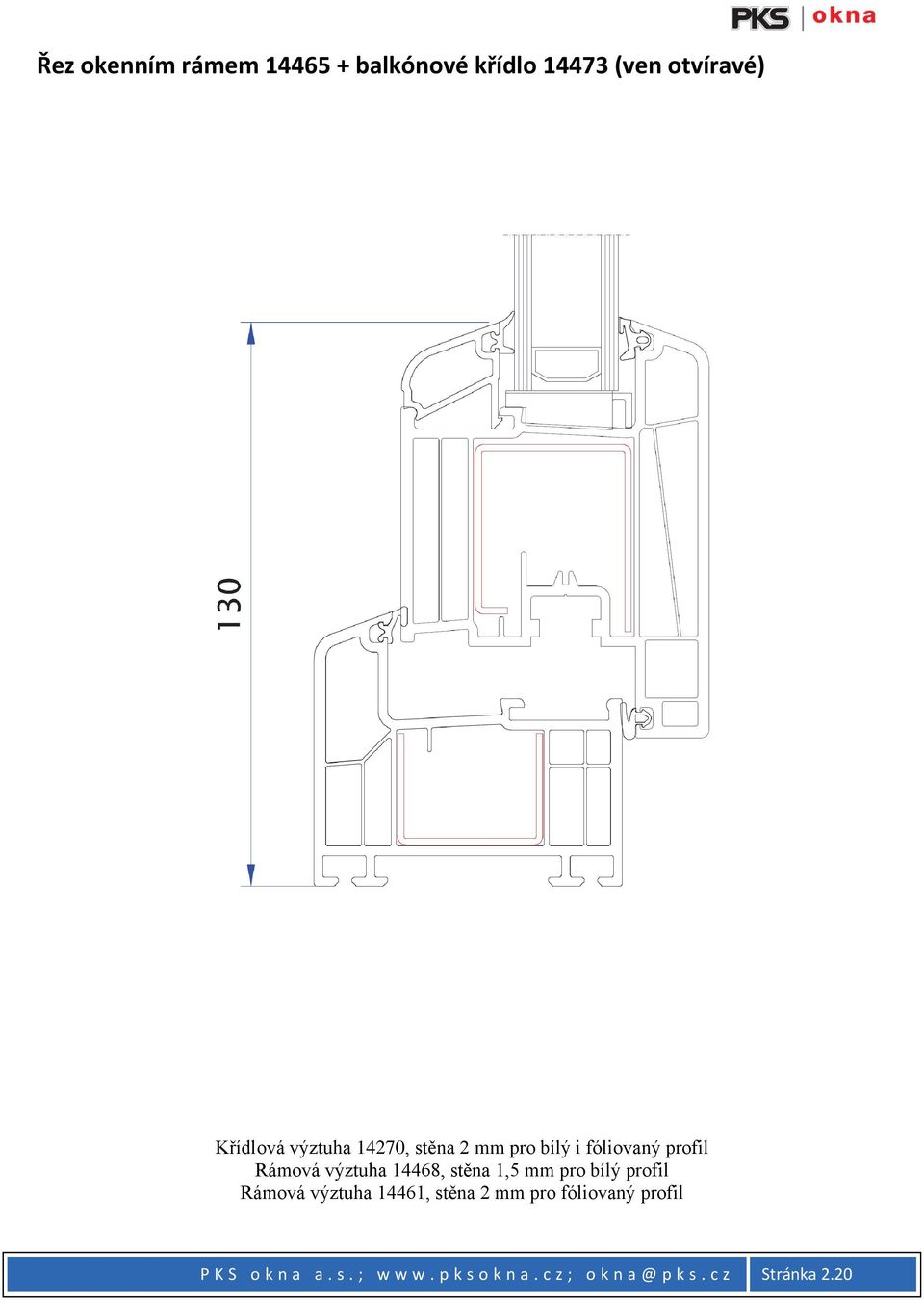

20 Řez okenním rámem balkónové křídlo (ven otvíravé) Křídlová výztuha 14270, stěna 2 mm pro bílý i fóliovaný profil Rámová výztuha 14468, stěna 1,5 mm pro bílý profil Rámová výztuha 14461, stěna 2 mm pro fóliovaný profil P K S o k n a a. s. ; w w w. p k s o k n a.cz ; o k n p k s. c z Stránka 2.20

stěna 1,5 mm pro bílý profil Rámová výztuha 14461, stěna 2 mm pro fóliovaný

21 Řez balkónového křídla sloupku Křídlová výztuha 15218, stěna 2,5 mm pro bílý i fóliovaný profil Sloupková výztuha 14605, stěna 2mm P K S o k n a a. s. ; w w w. p k s o k n a.cz ; o k n p k s. c z Stránka 2.21

22 Řez balkónových křídel sloupku Křídlová výztuha 15218, stěna 2,5 mm pro bílý i fóliovaný profil Sloupková výztuha 14266, stěna 1,75mm P K S o k n a a. s. ; w w w. p k s o k n a.cz ; o k n p k s. c z Stránka 2.22

23 Řez balkónových křídel sloupku Křídlová výztuha 15218, stěna 2,5 mm pro bílý i fóliovaný profil Sloupková výztuha 14605, stěna 2 mm P K S o k n a a. s. ; w w w. p k s o k n a.cz ; o k n p k s. c z Stránka 2.23

24 Řez balkónových křídel (ven otvíravých) + sloupku Křídlová výztuha 14270, stěna 2 mm pro bílý i fóliovaný profil Sloupková výztuha 14266, stěna 1,75 mm P K S o k n a a. s. ; w w w. p k s o k n a.cz ; o k n p k s. c z Stránka 2.24

25 Řez balkónových křídel (ven otvíravých) + sloupku Křídlová výztuha 14270, stěna 2 mm pro bílý i fóliovaný profil Sloupková výztuha 14605, stěna 2 mm P K S o k n a a. s. ; w w w. p k s o k n a.cz ; o k n p k s. c z Stránka 2.25

26 Řez balkónových křídel štulpu Křídlová výztuha 15218, stěna 2,5 mm pro bílý i fóliovaný profil Štulpová výztuha 14651, stěna 2 mm P K S o k n a a. s. ; w w w. p k s o k n a.cz ; o k n p k s. c z Stránka 2.26

27 Řez balkónových křídel (ven otvíravých) + štulpu Křídlová výztuha 14270, stěna 2 mm pro bílý i fóliovaný profil Štulpová výztuha 14651, stěna 2 mm P K S o k n a a. s. ; w w w. p k s o k n a.cz ; o k n p k s. c z Stránka 2.27

28 Kombinace okenního rámu se spojovacími profily Řez rámem spojovací profil Řez rámem spojovací profil Řez rámem spojovací profil Řez rámem spojovací profil Řez rámem kloubový spoj Řez rámem rohový spoj P K S o k n a a. s. ; w w w. p k s o k n a.cz ; o k n p k s. c z Stránka 2.28

29 Řez rámem spojovací profil P K S o k n a a. s. ; w w w. p k s o k n a.cz ; o k n p k s. c z Stránka 2.29

30 Řez rámem spojovací profil P K S o k n a a. s. ; w w w. p k s o k n a.cz ; o k n p k s. c z Stránka 2.30

31 Řez rámem spojovací profil P K S o k n a a. s. ; w w w. p k s o k n a.cz ; o k n p k s. c z Stránka 2.31

32 Řez rámem spojovací profil P K S o k n a a. s. ; w w w. p k s o k n a.cz ; o k n p k s. c z Stránka 2.32

33 Řez rámem kloubový spoj P K S o k n a a. s. ; w w w. p k s o k n a.cz ; o k n p k s. c z Stránka 2.33

34 Řez rámem rohový spoj P K S o k n a a. s. ; w w w. p k s o k n a.cz ; o k n p k s. c z Stránka 2.34
