1 Magnetic Sensors Magneticke senzory 008/009

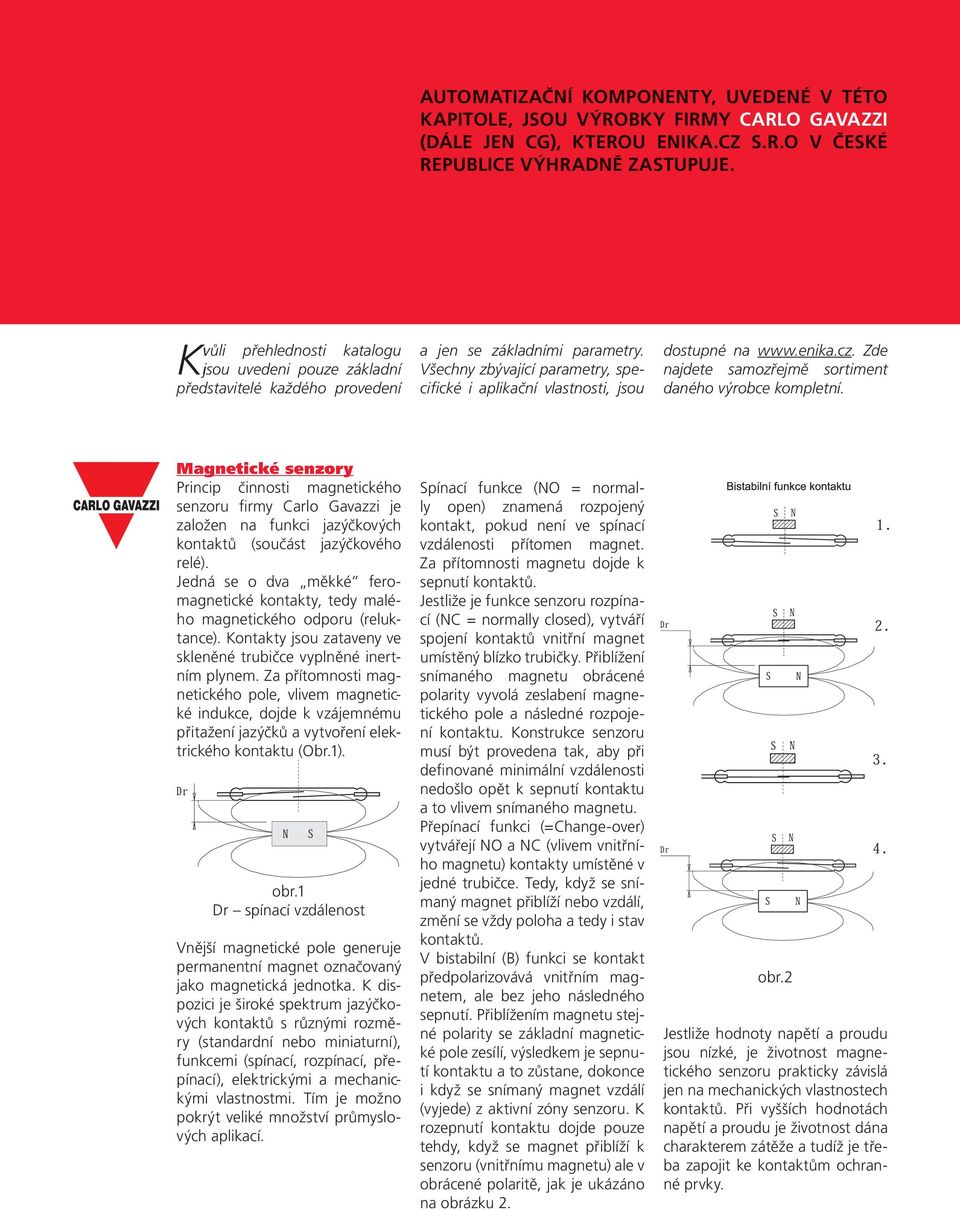

2 AUTOMATIZAČNÍ KOMPONENTY, UVEDENÉ V TÉTO KAPITOLE, JSOU VÝROBKY FIRMY CARLO GAVAZZI (DÁLE JEN CG), KTEROU ENIKA.CZ S.R.O V ČESKÉ REPUBLICE VÝHRADNĚ ZASTUPUJE. vůli přehlednosti katalogu Kjsou K uvedeni pouze základní představitelé každého provedení a jen se základními parametry. Všechny zbývající parametry, specifické i aplikační vlastnosti, jsou dostupné na Zde najdete samozřejmě sortiment daného výrobce kompletní. Magnetické senzory Princip činnosti magnetického senzoru firmy Carlo Gavazzi je založen na funkci jazýčkových kontaktů (součást jazýčkového relé). Jedná se o dva měkké feromagnetické kontakty, tedy malého magnetického odporu (reluktance). Kontakty jsou zataveny ve skleněné trubičce vyplněné inertním plynem. Za přítomnosti magnetického pole, vlivem magnetické indukce, dojde k vzájemnému přitažení jazýčků a vytvoření elektrického kontaktu (Obr.1). obr.1 Dr spínací vzdálenost Vnější magnetické pole generuje permanentní magnet označovaný jako magnetická jednotka. K dispozici je široké spektrum jazýčkových kontaktů s různými rozměry (standardní nebo miniaturní), funkcemi (spínací, rozpínací, přepínací), elektrickými a mechanickými vlastnostmi. Tím je možno pokrýt veliké množství průmyslových aplikací. Spínací funkce (NO = normally open) znamená rozpojený kontakt, pokud není ve spínací vzdálenosti přítomen magnet. Za přítomnosti magnetu dojde k sepnutí kontaktů. Jestliže je funkce senzoru rozpínací (NC = normally closed), vytváří spojení kontaktů vnitřní magnet umístěný blízko trubičky. Přiblížení snímaného magnetu obrácené polarity vyvolá zeslabení magnetického pole a následné rozpojení kontaktu. Konstrukce senzoru musí být provedena tak, aby při definované minimální vzdálenosti nedošlo opět k sepnutí kontaktu a to vlivem snímaného magnetu. Přepínací funkci (=Change-over) vytvářejí NO a NC (vlivem vnitřního magnetu) kontakty umístěné v jedné trubičce. Tedy, když se snímaný magnet přiblíží nebo vzdálí, změní se vždy poloha a tedy i stav kontaktů. V bistabilní (B) funkci se kontakt předpolarizovává vnitřním magnetem, ale bez jeho následného sepnutí. Přiblížením magnetu stejné polarity se základní magnetické pole zesílí, výsledkem je sepnutí kontaktu a to zůstane, dokonce i když se snímaný magnet vzdálí (vyjede) z aktivní zóny senzoru. K rozepnutí kontaktu dojde pouze tehdy, když se magnet přiblíží k senzoru (vnitřnímu magnetu) ale v obrácené polaritě, jak je ukázáno na obrázku. obr. Jestliže hodnoty napětí a proudu jsou nízké, je životnost magnetického senzoru prakticky závislá jen na mechanických vlastnostech kontaktů. Při vyšších hodnotách napětí a proudu je životnost dána charakterem zátěže a tudíž je třeba zapojit ke kontaktům ochranné prvky.

3 Výhody Ve srovnání s mechanickými kontakty je použití jazýčkových kontaktů charakterizováno následujícími výhodami: Vlivem hermetického uzavření jsou kontakty chráněny vůči agresivním parám a prachu; Jednoduchá funkce Vyšší spínací frekvence (až 00 Hz) Dlouhá životnost kontaktů (až 108 sepnutí) Malé rozměry, provoz je bez údržby Odolnost vůči rázům (až do 50g) Odolnost vůči vibracím (až 5 g) Montážní poznámky Pouze senzory s čelním snímáním mohou být montovány přímo do feromagnetických držáků. Všechny ostatní senzory musí být upevněny do neferomagnetických držáků(plast, hliník, mosaz, ). Vzdálenosti od okolních feromagnetických částí musí být minimálně 0mm u standardních kontaktů a minimálně 10mm u miniaturních jazýčkových kontaktů. Utahovací kroutící moment by měl být v rozpětí,5 4Nm. Vzájemné ovlivňování senzorů Kvůli zamezení vzájemnému ovlivňování je nutno dodržet minimální vzdálenost mezi senzory. Ta je závislá na typu senzoru. U standardních typů je minimální vzdálenost mezi dvěma sousedními senzory 45mm, pokud jsou snímány magnety CL., CL.11 nebo CL.1. Pokud se pracuje s výkonnějšími magnety, musí se vzdálenost zvětšit. U miniaturních nebo mikrominiaturních typů musejí být upevňovací šrouby vzdáleny min. 0mm, pokud se snímají magnety CL.1, CL.10 nebo CL.18. U výkonnějších magnetů je opět nutno vzdálenost zvětšit.

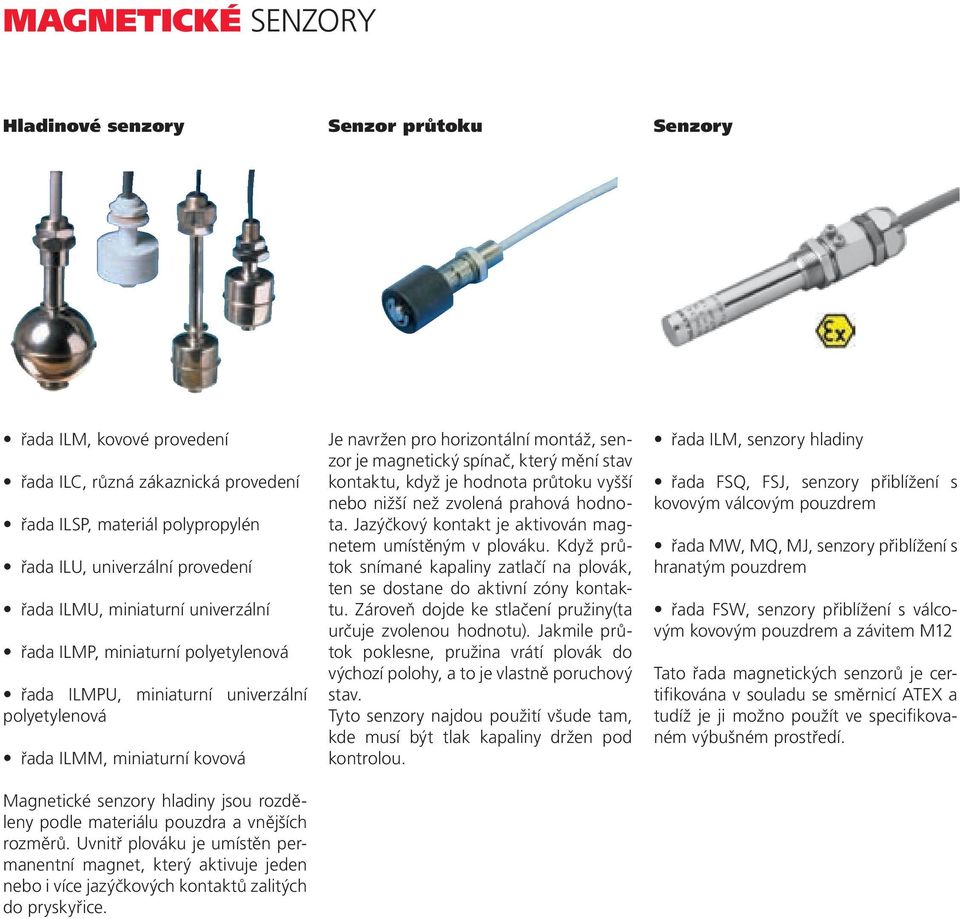

4 Hladinové senzory Senzor průtoku Senzory řada ILM, kovové provedení řada ILC, různá zákaznická provedení řada ILSP, materiál polypropylén řada ILU, univerzální provedení řada ILMU, miniaturní univerzální řada ILMP, miniaturní polyetylenová řada ILMPU, miniaturní univerzální polyetylenová řada ILMM, miniaturní kovová Magnetické senzory hladiny jsou rozděleny podle materiálu pouzdra a vnějších rozměrů. Uvnitř plováku je umístěn permanentní magnet, který aktivuje jeden nebo i více jazýčkových kontaktů zalitých do pryskyřice. Je navržen pro horizontální montáž, senzor je magnetický spínač, který mění stav kontaktu, když je hodnota průtoku vyšší nebo nižší než zvolená prahová hodnota. Jazýčkový kontakt je aktivován magnetem umístěným v plováku. Když průtok snímané kapaliny zatlačí na plovák, ten se dostane do aktivní zóny kontaktu. Zároveň dojde ke stlačení pružiny(ta určuje zvolenou hodnotu). Jakmile průtok poklesne, pružina vrátí plovák do výchozí polohy, a to je vlastně poruchový stav. Tyto senzory najdou použití všude tam, kde musí být tlak kapaliny držen pod kontrolou. řada ILM, senzory hladiny řada FSQ, FSJ, senzory přiblížení s kovovým válcovým pouzdrem řada MW, MQ, MJ, senzory přiblížení s hranatým pouzdrem řada FSW, senzory přiblížení s válcovým kovovým pouzdrem a závitem M1 Tato řada magnetických senzorů je certifikována v souladu se směrnicí ATEX a tudíž je ji možno použít ve specifikovaném výbušném prostředí.

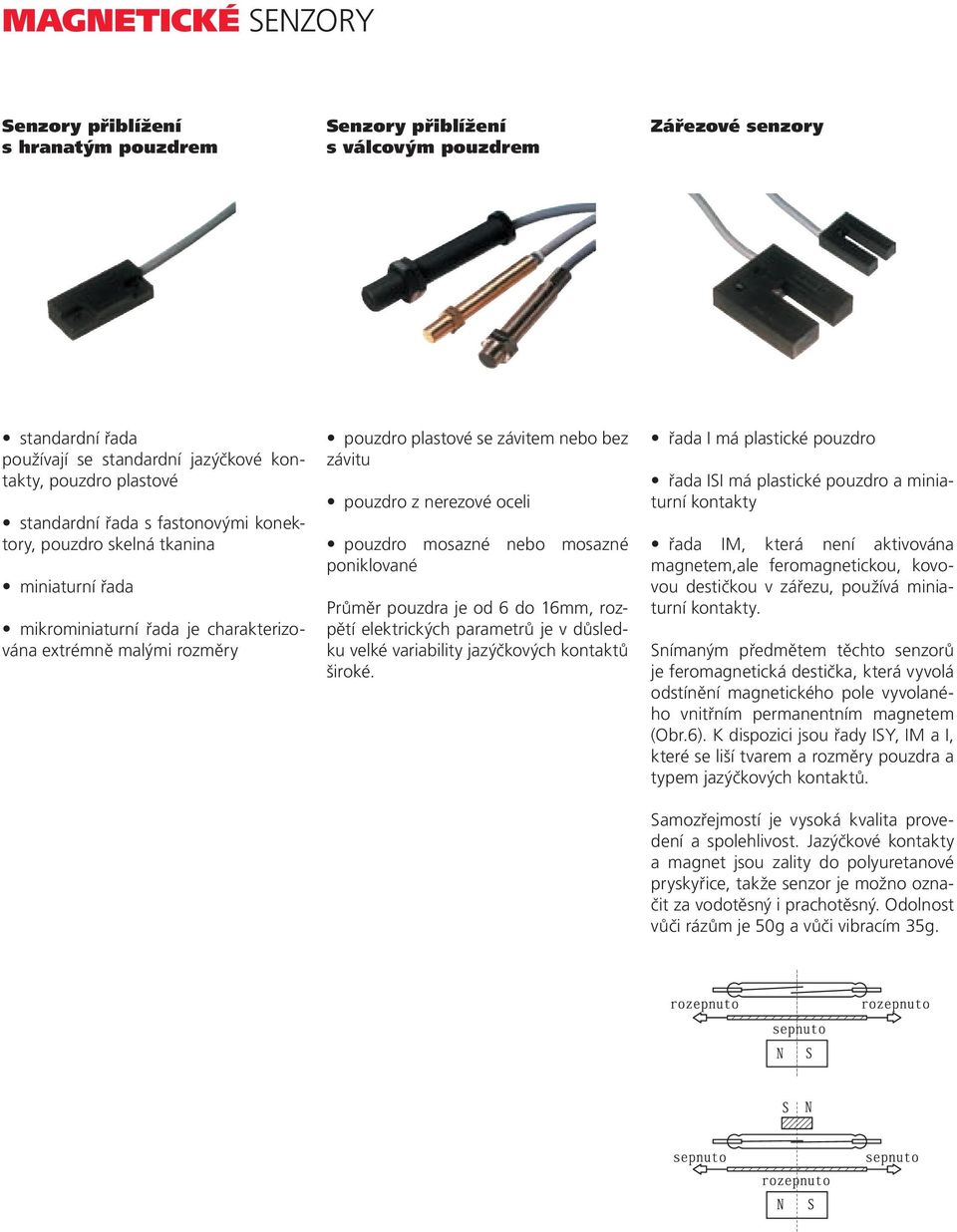

5 Senzory přiblížení s hranatým pouzdrem Senzory přiblížení s válcovým pouzdrem Zářezové senzory standardní řada používají se standardní jazýčkové kontakty, pouzdro plastové standardní řada s fastonovými konektory, pouzdro skelná tkanina miniaturní řada mikrominiaturní řada je charakterizována extrémně malými rozměry pouzdro plastové se závitem nebo bez závitu pouzdro z nerezové oceli pouzdro mosazné nebo mosazné poniklované Průměr pouzdra je od 6 do 16mm, rozpětí elektrických parametrů je v důsledku velké variability jazýčkových kontaktů široké. řada I má plastické pouzdro řada ISI má plastické pouzdro a miniaturní kontakty řada IM, která není aktivována magnetem,ale feromagnetickou, kovovou destičkou v zářezu, používá miniaturní kontakty. Snímaným předmětem těchto senzorů je feromagnetická destička, která vyvolá odstínění magnetického pole vyvolaného vnitřním permanentním magnetem (Obr.6). K dispozici jsou řady ISY, IM a I, které se liší tvarem a rozměry pouzdra a typem jazýčkových kontaktů. Samozřejmostí je vysoká kvalita provedení a spolehlivost. Jazýčkové kontakty a magnet jsou zality do polyuretanové pryskyřice, takže senzor je možno označit za vodotěsný i prachotěsný. Odolnost vůči rázům je 50g a vůči vibracím 5g.

6 CL Typ Rozměr Typ Rozměr Typ Rozměr p 10 CL.1 5 x 14 x 8 0 CL. 44,5 x 1 x 9 0 CL. 59 x 18 x 9 50 CL.4 76 x 5 x 18 CL x 1 x,5 CL.10 ø 9, x CL.11 ø 1,5 x 65 CL.18 ø 18 x 6 CL. ø x 9 CL.1 ø 1 x 10 CL.0/S1 ø 5,1 x 9, CL.0/S ø,1 x 10,5 CL.50 ø 50 x 10 ILM FSQ, FSJ MW, MQ, MJ FSW Zóna 1 a Zóna 0 Zóna 1 a Zóna 0 Zóna 1 a Zóna 0 Zóna 1 a Zóna 0 Výstupní funkce: NO M1 x 1 x 56 FSWA9EX FSWA0EX,5 x 14 x 6,1 MWA6EX MWA0EX 7 x 16 x 8, MQA1EX MQA0EX 79 x 1, x 11,5 MJA7EX MJA0EX ø 16 x 110 FSQAB01EX FSQA0B01EX ø 16 x 100 FSJAB0EX FSJA0B0EX plovak koule ø 50mm ILMASEX ILMA0SEX plovák válec ø 45 x 55 mm ILMACEX ILMA0CEX NC 7 x 16 x 8, MQC1EX MQC0EX CO 7 x 16 x 8, MQS1EX MQS0EX plovak koule ø50 mm ILMSSEX ILMS0SEX plovák válec ø45x55 mm ILMSCEX ILMS0CEX Elektrické parametry: Max. přepínané p napětí 0 VAC 10,9 V 0 VAC 10,9 V VAC 10,9 V 0 VAC 10,9 V Max. proud 1- A 15 ma A 15 ma ma 15 ma A 15 ma Max. přepínaný p výkon VA 41 mw 100 VA 41 mw 5-10 VA 41 mw 60 VA 41 mw Charakter. hodnoty 0 až +60 C 0 až +60 C 0 až +60 C 0 až +60 C IP68 IP67 IP67 IP67 Min. hustota kapaliny 0,75 kg/dm Max. tlak 0 kg/cm Pouzdro Nerezová ocel AISI 16 Nerezová ocel AISI 0 PBT/polypropylen + skelná vlákna Nerezová ocel AISI 0 Připojení Kabel PVC/silikon m Kabel silikon + kovový obal/ PUR HF (ø 16 x 100) Kabel PVC m ø 4 mm Kabel silikon m 6 ENIKA.CZ s.r.o., Nádražní 609, NOVÁ PAKA, Telefon: , Fax: 49 77, enika@enika.cz,

7 S SP.B. SP.A.1 Rozměry (mm) 1 x 11,5 x 79 4 x 5,5 x x 90 x 0 Připojení pj Kabel Faston Kabel Kabel S.A. S.A.8 Rozpínací kontakt S.C. S.C.8 S.S. Bistabilní kontakt S.B. S.B./S5 SP.B. SP.B./MT Bistabilní přepína p cí kontakt S.BS.* Připojení pj země GND Ve výstupním kabelu SP.A.1/S Na pouzdře senzoru SP.A.1/S 50 VAC 1500 VAC 50 VAC A A A 100 VA 10 VA 100 VA Napájení pj 4 V DC Výstup 1/ výstup max. 5 VA 0,5A/max. 100 VA 4 A Spínací vzdálenost 8 mm 8 mm 1 mm IP67 IP67 IP67 5 až +75 C 5 až +75 C 5 až +80 C Materiál pouzdra Plast Plast ABS třída V0 * kontakt 0 VAC/1 A/60 VA M a MS MM Rozměry (mm) 8, x 7 x x,5 x 6,1 Připojení pj Kabel Dvoulinka Kabel Kabel MS.A.1* M.A. MM.A.6 MM.A. Rozpínací kontakt M.C. M.S.1 MM.S.1 0 VAC 500 VAC 100 VAC 100 VAC 500 VAC 100 VAC 0,75 A 0,5 A 0,5 A 1 A 0,5 A 0,5 A 10 VA 10 VA 10 VA 10 VA 10 VA 5 VA Spínací vzdálenost 7 5 mm mm IP67 IP67 5 až +80 C 5 až +75 C Materiál pouzdra Plast Plast * detekce přerušení kabelu ENIKA.CZ s.r.o., Nádražní 609, NOVÁ PAKA, Telefon: , Fax: 49 77, enika@enika.cz, 7

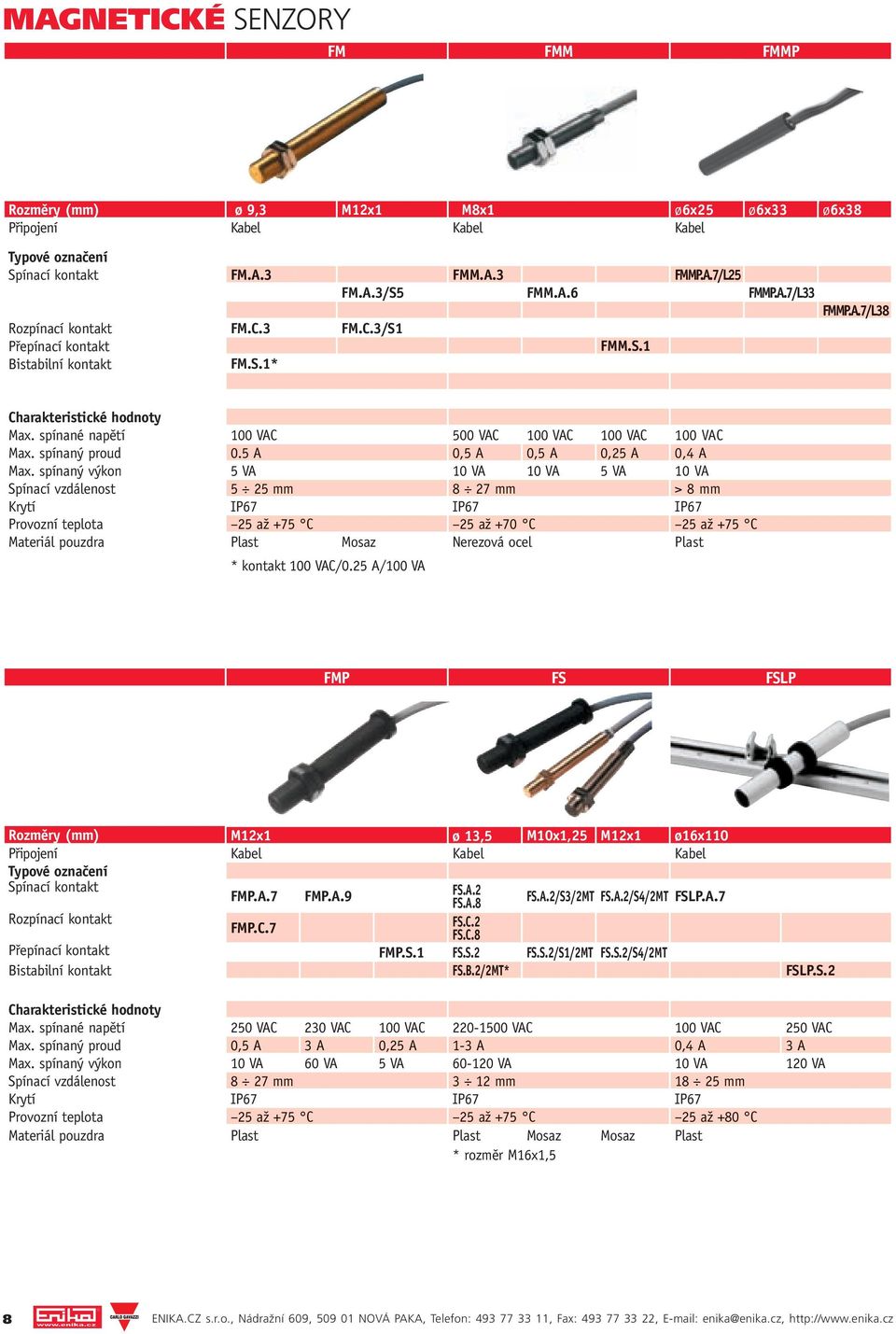

8 FM FMM FMMP Rozměry (mm) ø 9, M1x1 M8x1 ø6x5 ø6x ø6x8 Připojení pj Kabel Kabel Kabel FM.A. FMM.A. FMMP.A.7/L5 FM.A./S5 FMM.A.6 FMMP.A.7/L Rozpínací kontakt FM.C. FM.C./S1 FMM.S.1 Bistabilní kontakt FM.S.1* FMMP.A.7/L8 100 VAC 500 VAC 100 VAC 100 VAC 100 VAC 0.5 A 0,5 A 0,5 A 0,5 A 0,4 A 5 VA 10 VA 10 VA 5 VA 10 VA Spínací vzdálenost 5 5 mm 8 7 mm > 8 mm IP67 IP67 IP67 5 až +75 C 5 až +70 C 5 až +75 C Materiál pouzdra Plast Mosaz Nerezová ocel Plast * kontakt 100 VAC/0.5 A/100 VA FMP FS FSLP Rozměry (mm) M1x1 ø 1,5 M10x1,5 M1x1 ø16x110 Připojení pj Kabel Kabel Kabel FMP.A.7 FMP.A.9 FS.A. FS.A.8 FS.A./S/MT FS.A./S4/MT FSLP.A.7 Rozpínací kontakt FMP.C.7 FS.C. FS.C.8 FMP.S.1 FS.S. FS.S./S1/MT / FS.S./S4/MT / Bistabilní kontakt FS.B./MT* FSLP.S. 50 VAC 0 VAC 100 VAC VAC 100 VAC 50 VAC 0,5 A A 0,5 A 1- A 0,4 A A 10 VA 60 VA 5 VA VA 10 VA 10 VA Spínací vzdálenost 8 7 mm 1 mm 18 5 mm IP67 IP67 IP67 5 až +75 C 5 až +75 C 5 až +80 C Materiál pouzdra Plast Plast Mosaz Mosaz Plast * rozměr M16x1,5 8 ENIKA.CZ s.r.o., Nádražní 609, NOVÁ PAKA, Telefon: , Fax: 49 77, enika@enika.cz,

9 FSM FSQ Rozměry (mm) M1x1 M16x1 M1x1 Připojení pj Kabel Kabel FSM.A. FSQ.A./A01/MT/HF / / FSM.S./S FSM.S./S/AT* / 50 VAC 0 VAC 500 VAC A 1 A 0,5 A 100 VA 60 VA 10 VA Spínací vzdálenost 7 mm 8 mm IP67 IP67 5 až +75 C 5 až +75 C Materiál pouzdra Niklovaná mosaz Mosaz Plast * verze určená do vysokých teplot -5 C 180 C I ISY IM Rozměry (mm) 75 x 50,7 x x 7 x 10 8 x 18,5 x 7 Připojení PVC Kabel PVC Kabel PVC Kabel I.A. I.A.8 Rozpínací kontakt I.C. I.C.8 ISY.C. IM.C. I.S. ISY.S.1 IM.S.1 50 VAC 1500 VAC 0 VAC 500 VAC 100 VAC 500 VAC 100 VAC A A 1A 0,5 A 0,5 A 0,5 A 0,5 A 100 VA 10 VA 60 VA 10 VA 5 VA 10 VA 5 VA IP67 IP67 IP67 5 až +75 C 5 až +75 C 5 až +75 C Materiál pouzdra Plast Plast Plast ENIKA.CZ s.r.o., Nádražní 609, NOVÁ PAKA, Telefon: , Fax: 49 77, enika@enika.cz, 9

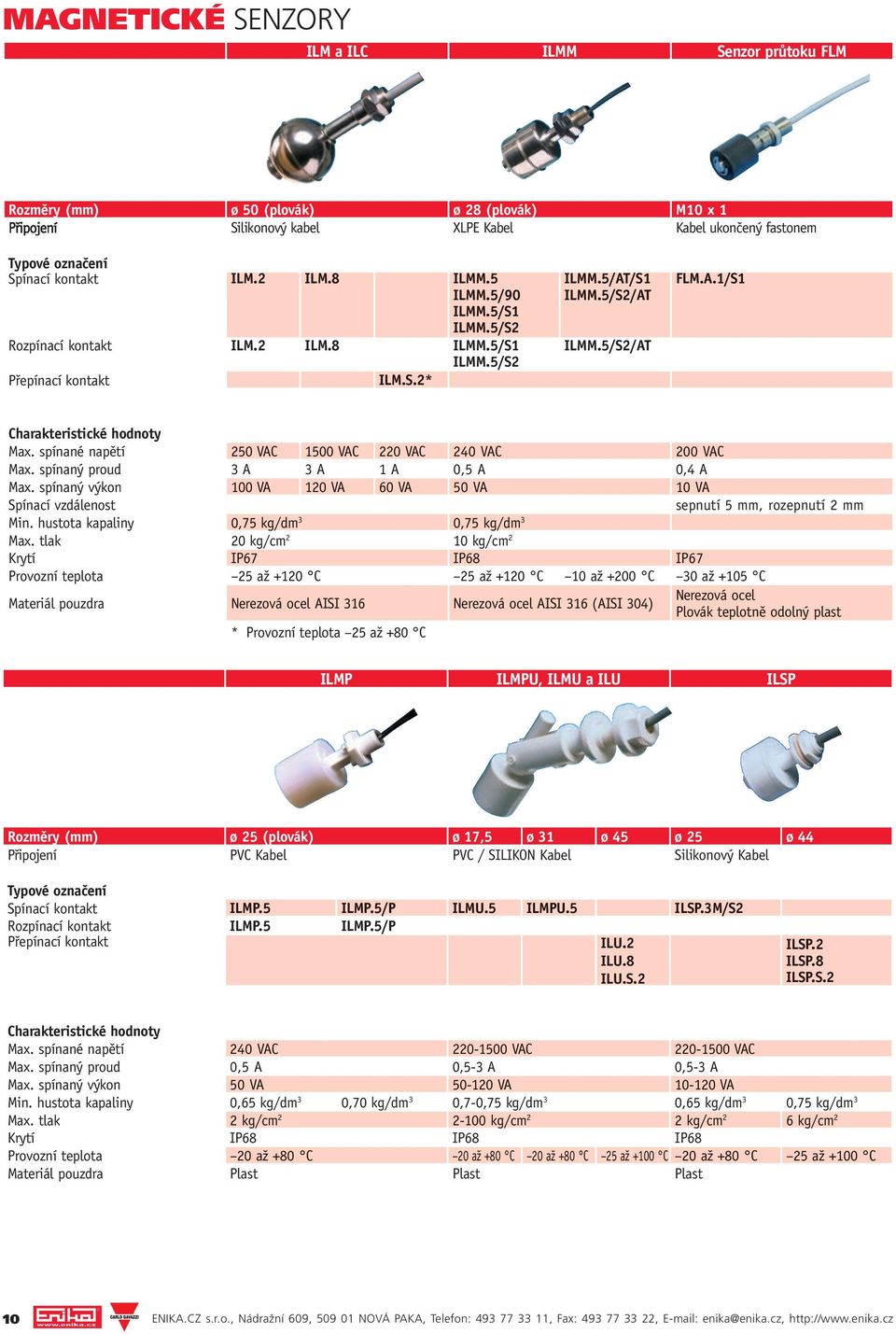

10 ILM a ILC ILMM Senzor průtoku FLM Rozměry (mm) ø 50 (plovák) ø 8 (plovák) M10 x 1 pj Silikonový kabel XLPE Kabel Kabel ukončený fastonem ILM. ILM.8 ILMM.5 ILMM.5/90 ILMM.5/S1 ILMM.5/S Rozpínací kontakt ILM. ILM.8 ILMM.5/S1 ILMM.5/S ILM.S.* ILMM.5/AT/S1 ILMM.5/S/AT ILMM.5/S/AT FLM.A.1/S1 50 VAC 1500 VAC 0 VAC 40 VAC 00 VAC A A 1 A 0,5 A 0,4 A 100 VA 10 VA 60 VA 50 VA 10 VA Spínací vzdálenost sepnutí 5 mm, rozepnutí mm Min. hustota kapaliny 0,75 kg/dm 0,75 kg/dm Max. tlak 0 kg/cm 10 kg/cm IP67 IP68 IP67 5 až +10 C 5 až +10 C 10 až +00 C 0 až +105 C Materiál pouzdra Nerezová ocel AISI 16 Nerezová ocel AISI 16 (AISI 04) Nerezová ocel Plovák teplotně odolný plast * 5 až +80 C ILMP ILMPU, ILMU a ILU ILSP Rozměry (mm) ø 5 (plovák) ø 17,5 ø 1 ø 45 ø 5 ø 44 Připojení PVC Kabel PVC / SILIKON Kabel Silikonový Kabel ILMP.5 ILMP.5/P ILMU.5 ILMPU.5 ILSP.M/S Rozpínací kontakt ILMP.5 ILMP.5/P ILU. ILU.8 ILU.S. ILSP. ILSP.8 ILSP.S. 40 VAC VAC VAC 0,5 A 0,5- A 0,5- A 50 VA VA VA Min. hustota kapaliny 0,65 kg/dm 0,70 kg/dm 0,7-0,75 kg/dm 0,65 kg/dm 0,75 kg/dm Max. tlak kg/cm -100 kg/cm kg/cm 6 kg/cm IP68 IP68 IP68 0 až +80 C 0 až +80 C 0 až +80 C 5 až +100 C 0 až +80 C 5 až +100 C Materiál pouzdra Plast Plast Plast 10 ENIKA.CZ s.r.o., Nádražní 609, NOVÁ PAKA, Telefon: , Fax: 49 77, enika@enika.cz,

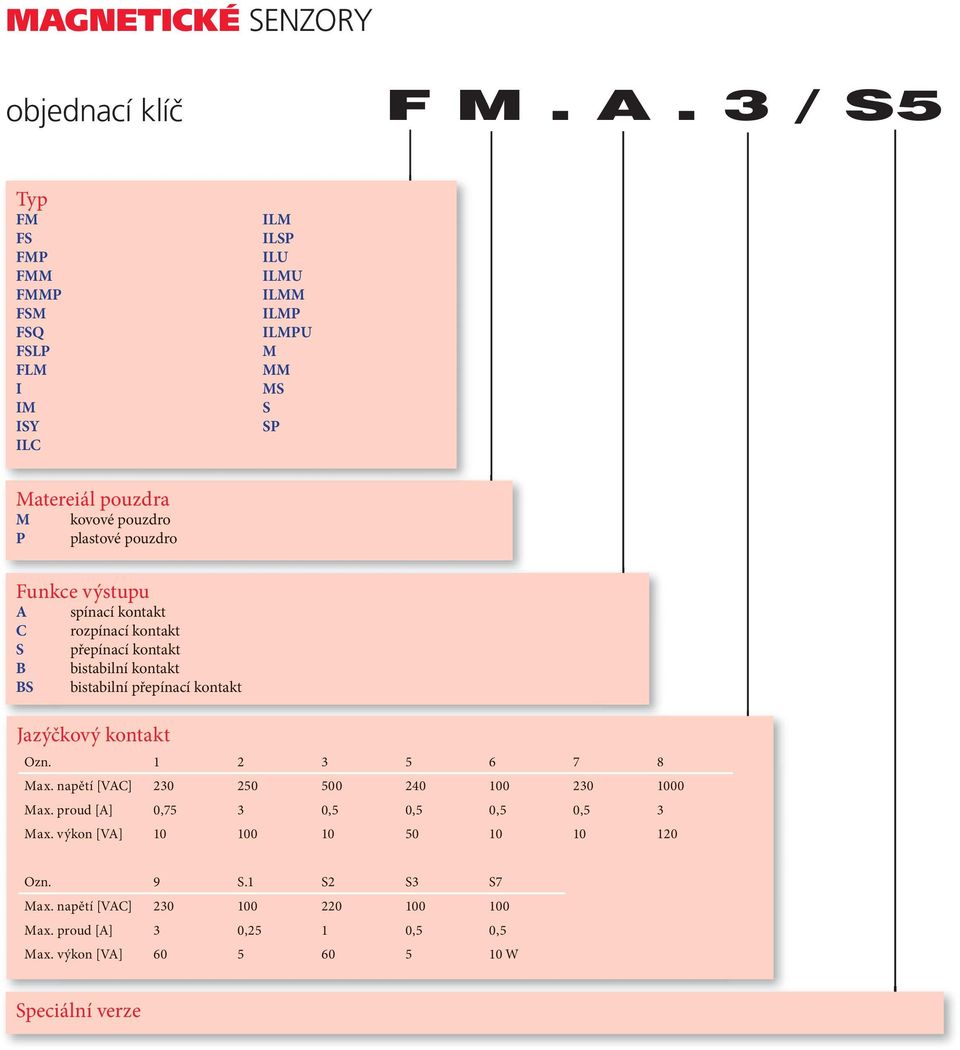

11 objednací klíč F M. A. / S5 Typ FM FS FMP FMM FMMP FSM FSQ FSLP FLM I IM ISY ILC ILM ILSP ILU ILMU ILMM ILMP ILMPU M MM MS S SP Matereiál pouzdra M P kovové pouzdro plastové pouzdro Funkce výstupu A C S B BS spínací kontakt rozpínací kontakt přepínací kontakt bistabilní kontakt bistabilní přepínací kontakt Jazýčkový kontakt Ozn Max. napětí [VAC] Max. proud [A] 0,75 0,5 0,5 0,5 0,5 Max. výkon [VA] Ozn. 9 S.1 S S S7 Max. napětí [VAC] Max. proud [A] 0,5 1 0,5 0,5 Max. výkon [VA] W Speciální verze
