1 B. Braun Medical s.r.o. Servisný katalóg B. Braun Medical s.r.o. Verzia 05/2017

2 B. Braun Space Infusion System Obsah 1. Úvodné poznámky Určenie Predpoklady Fakturácia Záverečná prehliadka prístroja Pracovné jednotky pre servis Všeobecné servisné úkony (povinné) Dezinfekcia prístroja Záverečná prehliadka prístroja Paušálna čiastka za spotrebný materiál Dopravné a balné Doprava technika k zákazníkovi a späť Infusomat Space (špecifické úkony produktu) Výmena krytu batérie Výmena batérie Výmena nožičky Výmena operačnej jednotky Výmena zadného kovového krytu dvierok Výmena displeja Výmena vrchnej časti krytu Výmena reproduktora Výmena spodnej časti krytu Výmena vnútorného rámčeka Výmena zámku dvierok Výmena pohonu zámku dvierok ISP... Chyba! Záložka není definována Výmena potenciometra ISP Výmena rámčeka pumpy ISP Výmena motora pohonu pumpy ISP Výmena modulu nastavení prítlaku ISP Výmena snímačov Výmena membrány pumpy ISP Výmena bezpečnostnej svorky Výmena predného rámčeka Výmena plochého kábla detektora vzduchu ISP Výmena procesorovej dosky ISP Výmena konektoru P Výmena batériových kontaktov Použitie konverznej sady ISP Výmena tesnenia konektora P Zvláštne úkony pre Infusomat Space (voliteľné) Software Update Kalibrácia Bezpečnostno technická kontrola (BTK) BTK s elektrickou revíziou CZ Elektrická revízia CZ Čistenie v ultrazvukovej čističke Stanovenie ceny opravy Strana: 2 ze 77 Verze: 1.3

3 B. Braun Space Infusion System 4.8. Identifikácia skrytej poruchy Podrobné zloženie Infusomatu Space Zoznam náhradných dielov pre Infusomat Space Perfusor Space (špecifické úkony produktu) Výmena krytu batérie Výmena batérie Výmena nožičky Výmena riadiacej jednotky Výmena zadného panelu riadiacej jednotky Výmena displeja Výmena predného krytu s klávesnicou Výmena ľavého pántu dvierok Výmena pravého pántu dvierok (so zámkom držiaka striekačky) Výmena vrchného krytu Výmena tlačítka uvoľnenia klieští Výmena reproduktora Výmena kompletného pohonu pumpy Výmena hlavy pohonu alebo jednotky pohonu Výmena krytu hlavy pohonu Výmena mechanizmu klieští Výmena plochého kábla hlavy pohonu Výmena PCB hlavy pohonu Výmena klieští Výmena bočnej časti krytu Výmena držiaka striekačky Výmena plochého kábla brzdy piestu Výmena ťažnej pružiny Výmena vodiacej lišty Výmena procesorovej dosky Výmena spodnej časti krytu Zvláštne úkony pre Perfusor Space (voliteľné) Software Update Kalibrácia Bezpečnostno technická kontrola (BTK) BTK s elektrickou revíziou CZ Elektrická revízia CZ Čistenie v ultrazvukovej čističke Stanovenie ceny opravy Identifikácia skrytej poruchy Podrobné zloženie Perfusora Space Zoznam náhradných dielov pre Perfusor Space Space Station (špecifické úkony produktu) Výmena vodítok infúzneho setu Výmena pätice držiaka SPS Výmena zadného krytu SPS Výmena konzoly SPS Výmena napájacieho zdroja SPS Výmena držiaka konektora napájania SPS Výmena uvoľňovacej páčky SPS Výmena dosky komunikačného rozhrania SPS Strana: 3 ze 77 Verze: 1.3

4 B. Braun Space Infusion System Výmena držiaka konektorov F3/F4 SPS Výmena modulu zámkov SPS Výmena krytu SPS SpaceCom (špecifické úkony produktu) Výmena krytu batérie Výmena batérie Výmena modulu WLAN Výmena zadného krytu SPCO Výmena prepojovacieho kábla SPCO Upgrade SpaceStation so SpaceCom SpaceCover (špecifické úkony produktu) Výmena krytu batérie Výmena batérie Výmena madla SPC Výmena krytu SPCC Výmena zadnej časti krytu Výmena reproduktora SP Výmena PCB SPCC Zvláštne úkony pre Space Station, Cover a Com (voliteľné) Software Update SpaceStation Software Update SpaceCover Software Update SpaceCom Bezpečnostno technická kontrola (BTK) BTK s elektrickou revíziou CZ Elektrická revízia CZ Čistenie v ultrazvukovej čističke Stanovenie ceny opravy Identifikácia skrytej poruchy Podrobné zloženie SpaceStation bez SpaceCom Zoznam náhradných dielov SpaceStation bez SpaceCom Podrobná skladba SpaceStation so SpaceCom Zoznam náhradných dielov pre SpaceStation so SpaceCom Podrobné zloženie SpaceCover Comfort Zoznam náhradných dielov pre SpaceCoverComfort SpaceControl a SGC Module (špecifické úkony produktu) Výmena pravého a ľavého tesnenia Výmena servisného krytu Výmena tlačítkového zámku Výmena vrchnej krytky Výmena vrchného krytu Výmena krytky konektorov Výmena hlavnej PCB Výmena PCB LCD meniča Výmena spodného krytu Výmena nožičky Výmena vodiacej zásuvky Výmena zásuvného LCD Výmena PCB SGC Modulu Oprava SGC Modulu (bez PCB) Zvláštne úkony pre SpaceControl a SGC Modul (voliteľné) 37 Strana: 4 ze 77 Verze: 1.3

5 B. Braun Space Infusion System Software Update SpaceControl Bezpečnostno technická kontrola (BTK) BTK s elektrickou revíziou CZ Elektrická revízia CZ Čistenie v ultrazvukovej čističke Stanovenie ceny opravy Identifikácia skrytej poruchy Podrobné zloženie SpaceControl Zoznam náhradných dielov pre SpaceControl a SGC Modul Rôzne Dovybavenie stojanovým držiakom SP Úvodné poznámky Určenie Predpoklady Fakturácia Záverečná prehliadka prístroja Pracovné jednotky pre servis Všeobecné servisné úkony (povinné) Dezinfekcia prístroja Záverečná prehliadka prístroja Paušálna čiastka za spotrebný materiál Dopravné a balné Doprava technika k zákazníkovi a späť Perfusor compact (špecifické úkony produktu) Výmena krytu batérie Výmena batérie Výmena nožičky Výmena (doplnenie) tabuľky striekačiek a rýchleho návodu Výmena držiaka striekačiek Výmena bočného zámku snap-in Výmena A - Modulu Výmena E - Modulu Výmena N - Modulu Výmena vrchnej časti krytu Výmena manipulačného madla Výmena pohonu pumpy Výmena axiálneho držiaka striekačky Výmena elektronickej dosky pohonu pumpy Výmena hlavy pohonu Výmena spodnej časti krytu prístroja Výmena napájacieho kábla Zvláštne úkony pre Perfusor compact (voliteľné) Kalibrácia Bezpečnostno technická kontrola (BTK) BTK s elektrickou revíziou CZ Elektrická revízia CZ Čistenie v ultrazvukovej čističke Stanovenie ceny opravy Identifikácia skrytej poruchy Zoznam náhradných dielov pre Perfusor compact 46 Strana: 5 ze 77 Verze: 1.3

6 B. Braun Space Infusion System 31. Perfusor Compact S (špecifické úkony produktu) Výmena krytu batérie Výmena batérie Výmena nožičky Výmena (doplnenie) tabuľky striekačiek a rýchleho návodu Výmena držiaka striekačiek Výmena bočného zámku snap-in Výmena A - Modulu Výmena E - Modulu Výmena N - Modulu Výmena vrchnej časti krytu Výmena manipulačného madla Výmena pohonu pumpy Výmena axiálneho držiaka striekačky Výmena elektronickej dosky pohonu pumpy Výmena hlavy pohonu Výmena krytu hlavy pohonu Výmena držiaka piestu striekačky Výmena prítlačného elementu piestu striekačky Výmena spodnej časti krytu prístroja Výmena napájacieho kábla Zvláštne úkony pre Perfusor compact S (voliteľné) Kalibrácia Bezpečnostno technická kontrola (BTK) BTK s elektrickou revíziou CZ Elektrická revízia CZ Čistenie v ultrazvukovej čističke Stanovenie ceny opravy Identifikácia skrytej poruchy Zoznam náhradných dielov pre Perfusor Compact S Infusomat fms (špecifické úkony produktu) Výmena akumulátora Výmena držiaka poistiek Výmena poistky Výmena držiaka pružiny zámku dvierok Výmena mechanizmu zámku dvierok Výmena kompletného zámku dvierok Výmena dvierok pumpy Výmena zámku dvierok pumpy Výmena pántu dvierok pumpy Výmena pántu zámku dvierok pumpy Výmena spodnej lišty vrátane nožičiek Výmena nožičky Výmena manipulačného madla Výmena krytu prístroja Výmena piezomeniča Výmena reproduktora Výmena zadného panela Výmena krytu optického rozhrania Výmena tesnenia zadného panela Strana: 6 ze 77 Verze: 1.3

7 B. Braun Space Infusion System Výmena uzemňovacieho kolíka Výmena konektora fm Výmena modulu napájania Výmena MFC konektora Výmena konektoru pre kvapkový snímač Výmena predného panela Výmena tesnenia predného panela... Chyba! Záložka není definována Výmena bezpečnostnej svorky prietoku Výmena snímacieho elementu tlakového snímača Výmena kompletnej peristaltickej pumpy Výmena peristaltickej pumpy (bez ďalších dielov) Výmena motora Výmena krycej membrány pumpy Výmena tlakového snímača Výmena detektoru vzduchu Výmena predného panela dvierok s klávesnicou Výmena LCD modulu Výmena rámu dvierok Výmena tesnenia rámčeku riadiacej jednotky... Chyba! Záložka není definována Výmena závesu dvierok Výmena pántu dvierok Výmena detekčného magnetu dvierok Výmena ohybného kábla riadiacej jednotky Výmena rámu Výmena napájacieho kábla Zvláštne úkony pre Infusomat fms (voliteľné) Kalibrácia Bezpečnostno technická kontrola (BTK) BTK s elektrickou revíziou CZ Elektrická revízia CZ Čistenie v ultrazvukovej čističke Stanovenie ceny opravy Identifikácia skrytej poruchy Zoznam náhradných dielov pre Infusomat fms Infusomat P (špecifické úkony produktu) Výmena akumulátora Výmena držiaka poistiek Výmena poistky Výmena držiaka pružiny zámku dvierok Výmena mechanizmu zámku dvierok Výmena kompletného zámku dvierok Výmena dvierok pumpy Výmena zámku dvierok pumpy Výmena pántu dvierok pumpy Výmena pántu zámku dvierok pumpy Výmena spodnej lišty vrátane nožičiek Výmena nožičky Výmena manipulačného madla Výmena piezomeniča Výmena reproduktora Strana: 7 ze 77 Verze: 1.3

8 B. Braun Space Infusion System Výmena zadného panela Výmena krytu optického rozhrania Výmena tesnenia zadného panelu Výmena uzemňovacieho kolíka Výmena konektora fm Výmena modulu napájania Výmena MFC konektora Výmena konektora pre kvapkový snímač Výmena predného panela Výmena torznej pružiny bezpečnostnej svorky prietoku Výmena bezpečnostnej svorky prietoku Výmena snímacieho elementu tlakového snímača Výmena kompletnej peristaltickej pumpy (IFPC do 5505) Výmena kompletnej peristaltickej pumpy (IFMe, IFME od 5505) Výmena peristaltickej pumpy (bez ďalších dielov) Výmena motora Výmena krycej membrány pumpy Výmena tlakového snímača (IFPe, IFPE od 5506) Výmena detektora vzduchu Výmena predného panela dvierok s klávesnicou Výmena LCD modulu Výmena rámu dvierok Výmena závesu dvierok Výmena pántu dvierok Výmena detekčného magnetu dvierok Výmena ohybného kábla riadiacej jednotky Výmena rámu Výmena napájacieho kábla Zvláštne úkony pre Infusomat P (voliteľné) Kalibrácia Bezpečnostno technická kontrola (BTK) BTK s elektrickou revíziou CZ Elektrická revízia CZ Čistenie v ultrazvukovej čističke Stanovenie ceny opravy Identifikácia skrytej poruchy Zoznam náhradných dielov pre Infusomat P Úvodné poznámky Chyba! Záložka není definována Určenie... Chyba! Záložka není definována Predpoklady... Chyba! Záložka není definována Fakturácia... Chyba! Záložka není definována Záverečná prehliadka prístroja... Chyba! Záložka není definována Pracovné jednotky pre servis Chyba! Záložka není definována. 41. Všeobecné servisné úkony (povinné) Dezinfekcia prístroja Záverečná prehliadka prístroja Dopravné a balné Doprava technika k zákazníkovi a späť Enteroport plus (špecifické úkony produktu) Výmena kompletného krytu s klávesnicou a konektorom Strana: 8 ze 77 Verze: 1.3

9 B. Braun Space Infusion System Výmena krytu so vzduchovým a tlakovým snímačom Výmena kompletnej záklopky Výmena membrány Výmena tlakového snímača Výmena klávesnice Výmena nabíjacieho konektora Výmena peristaltickej pumpy Výmena kompletného motora Výmena akumulátora Výmena procesorovej dosky Výmena reproduktora Zvláštne úkony pre Enteroport plus (voliteľné) Bezpečnostno technická kontrola (BTK) BTK s elektrickou revíziou CZ Elektrická revízia CZ Čistenie v ultrazvukovej čističke Stanovenie ceny opravy Identifikácia skrytej poruchy Podrobné zloženie Enteroport plus Zoznam náhradných dielov pre Enteroport plus Úvodné poznámky Chyba! Záložka není definována Určenie... Chyba! Záložka není definována Predpoklady... Chyba! Záložka není definována Fakturácia... Chyba! Záložka není definována Záverečná prehliadka prístroja... Chyba! Záložka není definována Pracovné jednotky pre servis Chyba! Záložka není definována. 47. Všeobecné servisné úkony (povinné) Dezinfekcia prístroja Záverečná prehliadka prístroja Paušálna čiastka za spotrebný materiál Dopravné a balné Doprava technika k zákazníkovi a späť Micrel Rythmic PN+ (špecifické úkony produktu) Výmena procesorovej dosky Výmena displeja Výmena horného krytu Výmena dolného krytu s pumpou Výmena spodného krytu transparentného Výmena dvierok Výmena viečka batérie Výmena motora Výmena samolepky klávesnice Výmena samolepky popisu klávesnice Výmena samolepky cez dátový konektor Výmena batérie na procesorovej doske Výmena vzduchového snímača Výmena samolepky vzduchového snímača Výmena samolepky polarity batérie Výmena samolepky IEC 6LR Výmena samolepky RS Strana: 9 ze 77 Verze: 1.3

10 B. Braun Space Infusion System Výmena samolepky externý reproduktor Výmena samolepky kľúčik BTK set... Chyba! Záložka není definována Výmena tesnenia Zvláštne úkony pre Micrel Rythmic PN+ (voliteľné) Software Update Kalibrácia Bezpečnostno technická kontrola (BTK) BTK s elektrickou revíziou CZ Chyba! Záložka není definována Elektrická revízia CZ Čistenie v ultrazvukovej čističke Stanovenie ceny opravy Identifikácia skrytej poruchy Zoznam náhradných dielov pre Micrel Rythmic PN+ 77 Strana: 10 ze 77 Verze: 1.3

11 Servisný katalóg B. Braun Space Infusion System B. Braun Space Infusion System Ponuka B. Braun Medical s.r.o. Verzia 1.0, Strana: 11 ze 77 Verze: 1.3

12 B. Braun Space Infusion System 1. Úvodné poznámky 1.1. Určenie Tento Servisný katalóg obsahuje všeobecné povinné úkony, špecifické úkony produktu a voliteľné úkony. Katalóg je zameraný na infúzny systém B. Braun Space Predpoklady Prístroje prichádzajúce na servis od zákazníka sú ideálne v originálnom balení, vyčistené a dezinfikované. Objednávka opravy obsahuje detailný popis poruchy a situácie, v ktorej došlo k poškodeniu zariadenia. Objednávka ďalej obsahuje adresu pre vrátenie prístroja po oprave a meno kontaktnej osoby pre ďalšie riešenie opravy. Pre zaistenie týchto podmienok je vhodné mať so zákazníkom uzavretú Dohodu o vykonaní servisu alebo Servisnú zmluvu Fakturácia Všeobecné servisné zásahy, viď Časť 2, musia byť fakturované v každom prípade. Všetky opravy vychádzajú zo Servisného manuálu dostupného pre prístroje, ako sú pracovné jednotky a ceny materiálu. Pracovné jednotky sú vyhodnotené v Global Service AIS a dávajú Vám informáciu o tom, ako spočítať cenu a pracovnú záťaž pre konkrétnu opravu. Ako spočítať cenu opravy? 1. Vyberte typ prístroja a cielenú opravu vypísanú na nasledujúcich stránkach. 2. Spočítajte cenu za pracovné jednotky a použité náhradné diely použité pre túto opravu. Ak je u prístroja prítomných niekoľko pracovných procedúr, bude fakturovaný najvyšší počet pracovných jednotiek. Príklad 1: V prípade výmeny PCB Perfusora a vrchnej časti krytu účtujete pracovnú jednotku (7.25) spolu s materiálom ( ) a u (7.10 / ) účtujete len materiál. Príklad 2: V prípade výmeny PCB Perfusora a vrchnej časti krytu účtujete pracovnú jednotku (7.25) spolu s materiálom ( ) a pracovnú jednotku (7.18) plus materiál ( ) Záverečná prehliadka prístroja Záverečná prehliadka prístroja má byť definovaná podobne ako bezpečnostno technická kontrola Pracovné jednotky pre servis Pracovné jednotky pre servis 4,78 / 5,74 Strana: 12 ze 77 Verze: 1.3

13 B. Braun Space Infusion System 2. Všeobecné servisné úkony (povinné) 2.1. Dezinfekcia prístroja Paušálna čiastka: 7,36 / 8, Záverečná prehliadka prístroja (nie je potrebná ak bola vykonaná BTK) Pracovné jednotky: 6 28,70 / 34, Paušálna čiastka za spotrebný materiál Paušálna čiastka za spotrebný materiál : 2,58 / 3, Dopravné a balné Paušálna čiastka: 9,57 / 11, Doprava technika k zákazníkovi a späť Cena za 1 km: 0,40 / 0,48 Strana: 13 ze 77 Verze: 1.3

14 B. Braun Space Infusion System 3. Infusomat Space (špecifické úkony produktu) 3.1. Výmena krytu batérie Pracovné jednotky: 0 0 Kryt batérie ISP, : 29,29 / 35, Výmena batérie Pracovné jednotky výmeny: 0 0 Pracovné jednotky nastavení modulu WLAN: 2 9,56 / 11,47 Modul batérie - NiMH bez fixačného pinu, : 103,32 / 123,98 - NiMH s fixačným pinom, A: 95,54 / 114,65 - Li-Ion s modulom WLAN a fixačným pinom, A: 400,00 / 480, Výmena nožičky Pracovné jednotky: 1 4,78 / 5,74 Náhradní diel započítaný v paušálnej čiastke za spotrebný materiál 3.4. Výmena operačnej jednotky Pracovné jednotky: 3 14,34 / 17,21 Operačná jednotka ISPS : 344,66 / 413,59 Operačná jednotka ISPP : 212,80 / 255, Výmena zadného kovového krytu dvierok Zadný kovový kryt : 63,03 / 75, Výmena displeja LC Displej SP, : 47,06 / 56, Výmena vrchnej časti krytu Vrchná časť krytu ISP : 32,11 / 38, Výmena reproduktora Reproduktor SP : 20,59 / 24, Výmena spodnej časti krytu Spodná časť krytu ISP ,98 / 28,78 Strana: 14 ze 77 Verze: 1.3

15 3.10. Výmena vnútorného rámčeka B. Braun Space Infusion System Pracovné jednotky: 5 23,90 / 28,68 Vnútorný rám ISP, : 50,28 / 60, Výmena zámku dvierok Pracovné jednotky: 5 23,90 / 28,68 Zámok dvierok ISP, : 33,92 / 40, Výmena pohonu zámku dvierok ISP Pracovné jednotky: 5: 23,90 / 28,68 Pohon zámku dvierok: : 63,13 / 75, Výmena potenciometra ISP Pracovné jednotky: 5 23,90 / 28,68 Potenciometer ISP, : 30,20 / 36, Výmena rámčeka pumpy ISP Rámček pumpy ISP: : 158,36 / 190, Výmena motoru pohonu pumpy ISP Motor pohonu pumpy ISP, : 80,05 / 96, Výmena modulu, nastavenie prítlaku ISP Modul nastavení prítlaku ISP, : 20,91 / 25, Výmena snímačov Tlakový snímač ISP, : 105,74 / 126,89 Detektor vzduchu ISP, : 98,57 / 118, Výmena membrány pumpy ISP Membrána pumpy ISP, : 23,01 / 27,61 Strana: 15 ze 77 Verze: 1.3

16 3.19. Výmena bezpečnostnej svorky B. Braun Space Infusion System Bezpečnostná svorka ISPS, : 89,46 / 107,35 Bezpečnostná svorka ISPP, : 88,94 / 106, Výmena predného rámčeka Pracovné jednotky: 5 23,90 / 28,68 Predný rámček ISPS, : 53,05 / 63,66 Predný rámček ISPP, : 33,48 / 40, Výmena plochého kábla detektora vzduchu ISP Plochý kábel detektora vzduchu ISP, : 9,62 / 11, Výmena procesorovej dosky ISP Procesorová doska ISP, : 404,00 / 484,80 Software Update (voliteľné) vid Výmena konektora P2 Pracovné jednotky: 8 38,24 / 45,89 Konektor P2, : 68,16 / 81, Výmena batériových kontaktov Pracovné jednotky: 3 14,34 / 17,21 Batériové kontakty, : 16,58 / 19, Použitie konverznej sady ISP Konverzná sada ISP, : 141,56 / 169, Výmena tesnenia konektora P2 Pracovné jednotky: 1 4,78 / 5,74 Tesnenie konektoru P2, : 13,44 / 16,13 Strana: 16 ze 77 Verze: 1.3

17 B. Braun Space Infusion System 4. Zvláštne úkony pre Infusomat Space (voliteľné) 4.1. Software Update Pracovné jednotky : 4 19,13 / 22, Kalibrácia Pracovné jednotky: 2 9,57 / 11, Bezpečnostno technická kontrola (BTK) Paušálna čiastka: 48,20 / 57, BTK s elektrickou revíziou CZ Paušálna čiastka: 59,13 / 70, Elektrická revízia CZ Paušálna čiastka: 10,00 / 12, Čistenie v ultrazvukovej čističke Pracovné jednotky: 2 9,57 / 11, Stanovenie ceny opravy Pracovné jednotky: 6 28,70 / 34, Identifikácia skrytej poruchy Pracovné jednotky: 3 14,35 / 17,22 Strana: 17 ze 77 Verze: 1.3

18 5. Podrobné zloženie Infusomatu Space B. Braun Space Infusion System Strana: 18 ze 77 Verze: 1.3

19 B. Braun Space Infusion System 6. Zoznam náhradných dielov pre Infusomat Space Označení dielu Katalógové číslo 1 Vodiaca lišta Kryt, konektor snímača kvapiek Kryt batérie ISP (s núdzovým kľúčom) 4 Batéria SP - NiMH bez fixačného pinu NiMH s fixačným pinom A - Li-Ion s WLAN a fixačným pinom A 5 Vrchný kryt ISP Reproduktor SP Spodný kryt ISP Typový štítok ISP Na vyžiadanie 8 Pohon zámku dvierok ISP Potenciometer ISP Modul nastavení prítlaku ISPS (držiak pružiny, prítlačné pružiny, nastavovacia skrutka, nastavovacia matka, konzola, zámok konzoly) ISP pružina prítlaku (súčasťou modulu nastavenia prítlaku ISPS (viď 10)) 12 Rámček pumpy ISP, Motor pohonu pumpy ISP Zámok dvierok ISP Vnútorný rám ISP Membrána pumpy ISP Snímač tlaku ISP Detektor vzduchu ISP Plochý kábel vzduchového detektoru ISP (10 kusov) (spojuje 18 s 26) Bezpečnostná svorka ISPS Predný rám ISPS, kompletný Riadiaca jednotka ISPS, kompletná LC displej SP Zadní kovový kryt dvierok ISPS, verzia II Oska dvierok ISP (spolu s krytom závesu a pružiny závesu) Základná doska PCB ISP (s konektormi) Konektor P2 (4 kusy) Spodní vnútorný kryt ISP EMC panel ISP Strana: 19 ze 77 Verze: 1.3

20 7. Perfusor Space (špecifické úkony produktu) 7.1. Výmena krytu batérie B. Braun Space Infusion System Pracovné jednotky: 0 0 Kryt batérie PSP, : 10,99 / 13, Výmena batérie Pracovné jednotky výmeny: 0 0 Pracovné jednotky, nastavenia WLAN: 2 9,56 / 11,47 Modul batérie - NiMH bez fixačného pinu, : 103,32 / 123,98 - NiMH s fixačným pinom, A: 95,54 / 114,65 - Li-Ion s WLAN a fixačným pinom, A: 400,00 / 480, Výmena nožičky Pracovné jednotky: 1 4,78 / 5,74 Náhradný diel započítaný v paušálnej čiastke za spotrebný materiál 7.4. Výmena riadiacej jednotky Pracovné jednotky: 1 4,78 / 5,74 Riadiaca jednotka PSP, : 239,15 / 286, Výmena zadného panela riadiacej jednotky Zadný panel riadiacej jednotky, PSP, : 17,00 / 20, Výmena displeja LC Displej SP, : 47,06 / 56, Výmena predného krytu s klávesnicou Predný kryt s klávesnicou PSP, : 150,09 / 180, Výmena ľavého pántu dvierok Pracovné jednotky: 1 4,78 / 5,74 Pánt dvierok PSP, ľavý, : 8,02 / 9, Výmena pravého pántu dvierok (so zámkom držiaka striekačky) Pracovné jednotky: 1 4,78 / 5,74 Zámok držiaka striekačky, : 18,90 / 22,68 Strana: 20 ze 77 Verze: 1.3

21 B. Braun Space Infusion System Výmena vrchného krytu Pracovné jednotky: 1 4,78 / 5,74 Vrchný kryt PSP, : 58,39 / 70, Výmena tlačítka uvoľnenia klieští Náhradný diel započítaný v paušálnej čiastke za spotrebný materiál Výmena reproduktora Pracovné jednotky: 1 4,78 / 5,74 Reproduktor SP, : 20,59 / 24, Výmena kompletného pohonu pumpy Pracovné jednotky: 3 14,34 / 17,21 Pohon PSP, kompletný - strieborné kliešte, : 565,83 / 679,00 - zelené kliešte, : 572,15 / 686, Výmena hlavy pohonu alebo jednotky pohonu Pracovné jednotky: 3 14,34 / 17,21 Hlava pohonu PSP (s kliešťami a tubusom) - strieborné kliešte, : 392,33 / 470,80 - zelené kliešte, : 234,66 / 281,59 - jednotka pohonu PSP, : 139,98 / 167, Výmena krytu hlavy pohonu Pracovné jednotky: 5 23,90 / 28,68 Kryt hlavy pohonu PSP, : 58,66 / 70, Výmena mechanizmu klieští Pracovné jednotky: 5 23,90 / 28,68 Mechanizmus klieští PSP, : 107,56 / 129, Výmena plochého kábla hlavy pohonu Pracovné jednotky: 5 23,90 / 28,68 Plochý kábel hlavy pohonu PSP, : 100,00 / 120, Výmena PCB hlavy pohonu Pracovné jednotky: 5 23,90 / 28,68 PCB hlavy pohonu, PSP, : 160,05 / 192,06 Strana: 21 ze 77 Verze: 1.3

22 B. Braun Space Infusion System Výmena klieští Sada klieští Perfusor Space - strieborné kliešte, : 194,60 / 233,52 - zelené kliešte, : 221,45 / 265, Výmena bočnej časti krytu Pracovné jednotky: 5 23,90 / 28,68 Bočná časť krytu PSP, : 18,10 / 21, Výmena držiaka striekačky Pracovné jednotky: 5 23,90 / 28,68 Držiak striekačky s brzdou piestu PSP, : 119,62 / 143, Výmena plochého kábla brzdy piestu Pracovné jednotky: 5 23,90 / 28,68 Plochý kábel brzdy piestu PSP, : 9,68 / 11, Výmena ťažnej pružiny Pracovné jednotky: 5 23,90 / 28,68 Ťažná pružina držiaka striekačky PSP, : 6,54 / 7, Výmena vodiacej lišty Pracovné jednotky: 5 23,90 / 28,68 vodiaca lišta držiaka striekačky PSP, : 6,48 / 7, Výmena procesorovej dosky Procesorová doska PSP, : 404,00 / 484, Výmena spodnej časti krytu Pracovné jednotky: 7 33,46 / 40,15 Spodná časť krytu PSP, : 33,13 / 39,76 Strana: 22 ze 77 Verze: 1.3

23 B. Braun Space Infusion System 8. Zvláštne úkony pre Perfusor Space (voliteľné) 8.1. Software Update Pracovné jednotky : 4 19,13 / 22, Kalibrácia Pracovné jednotky: 2 9,57 / 11, Bezpečnostno technická kontrola (BTK) Paušálna čiastka: 48,20 / 57, BTK s elektrickou revíziou CZ Paušálna čiastka: 59,13 / 70, Elektrická revízia CZ Paušálna čiastka: 10,00 / 12, Čistenie v ultrazvukovej čističke Pracovné jednotky: 2 9,57 / 11, Stanovenie ceny opravy Pracovné jednotky: 6 28,70 / 34, Identifikácia skrytej poruchy Pracovné jednotky: 3 14,35 / 17,22 Strana: 23 ze 77 Verze: 1.3

24 9. Podrobné zloženie Perfusora Space B. Braun Space Infusion System Strana: 24 ze 77 Verze: 1.3

25 B. Braun Space Infusion System 10. Zoznam náhradných dielov pre Perfusor Space Označenie dielu Katalógové číslo 1 Kryt batérie PSP, kompletný Modul batérie SP - NiMH bez fixačného pinu NiMH s fixačným pinom A - Li-Ion s WLAN a fixačným pinom A 3 Riadiaca jednotka PSP, kompletná Pánt dvierok PSP, ľavý Držiak striekačky Zadný panel riadiacej jednotky PSP LC displej SP Predný kryt s klávesnicou PSP Vrchná časť krytu PSP Reproduktor SP Jednotka pohonu PSP Pohon PSP, kompletný - strieborné kliešte zelené kliešte Hlava pohonu PSP (s kliešťami a tubusom) - strieborné kliešte zelené kliešte Sada klieští Perfusora Space (10 kusov) - strieborné kliešte zelené kliešte Kryt hlavy pohonu PSP Mechanizmus klieští PSP Plochý kábel hlavy pohonu PSP PCB hlavy pohonu, PSP Ochranný kryt SP (sada 10 kusov) Boční kryt PSP Plochý kábel brzdy piestu PSP Držiak striekačky s brzdou piestu PSP Ťažná pružina držiaka striekačky PSP Vodiaca lišta držiaka striekačky PSP Procesorová doska PSP Spodný kryt PSP Strana: 25 ze 77 Verze: 1.3

26 11. Space Station (špecifické úkony produktu) Výmena vodítok infúzneho setu B. Braun Space Infusion System Pracovné jednotky: 1 4,78 / 5,74 Vodítko infúznej linky SPS, : 33,36 / 40, Výmena pätice držiaka SPS Pracovné jednotky: 1 4,78 / 5,74 Pätica držiaka SPS, : 7,94 / 9, Výmena zadného krytu SPS Zadný kryt SPS, : 39,96 / 47, Výmena konzoly SPS Pracovné jednotky: 3 14,34 / 17,21 Konzola SPS, : 28,76 / 34, Výmena napájacieho zdroja SPS Napájací zdroj SPS, : 281,61 / 337, Výmena držiaka konektora napájania SPS Držiak konektora napájania SPS, : 12,21 / 14, Výmena uvoľňovacej páčky SPS Pracovné jednotky: 3 14,34 / 17,21 Náhradný diel započítaný v paušálnej čiastke za spotrebný materiál Výmena dosky komunikačného rozhrania SPS Pracovné jednotky: 9 43,02 / 51,62 Doska komunikačného rozhrania SPS, : 468,62 / 562, Výmena držiaka konektorov F3/F4 SPS Držiak konektorov F3/F4 SPS, : 7,60 / 9, Výmena modulu zámkov SPS Pracovné jednotky: 9 43,02 / 51,62 Modul zámkov SPS, : 152,58 / 183,10 Strana: 26 ze 77 Verze: 1.3

27 B. Braun Space Infusion System Výmena krytu SPS Pracovné jednotky: 9 43,02 / 51,62 Kryt SPS, : 97,40 / 116, SpaceCom (špecifické úkony produktu) Výmena krytu batérie Pracovné jednotky: 0 0 Kryt batérie SPC, : 18,46 / 22, Výmena batérie Pracovné jednotky: 0 0 Modul batérie - NiMH bez fixačného pinu, : 103,32 / 123,98 - NiMH s fixačným pinom, A: 95,54 / 114, Výmena modulu WLAN Pracovné jednotky (vrátane nastavenia): 5 23,90 / 28,68 Modul WLAN, : 198,83 / 238, Výmena zadného krytu SPCO Pracovné jednotky: 3 14,34 / 17,21 Zadný kryt SPCO (Com 1), : 85,76 / 102,91 Zadný kryt SPCO (Com 2), : 84,14 / 100, Výmena prepojovacieho kábla SPCO Pracovné jednotky: 5 23,90 / 28,68 SPCO prepojovací kábel, : 8,56 / 10, Upgrade SpaceStation so SpaceCom Pracovné jednotky: 10 47,80 / 57,36 SpaceCom sada Retrofit, : 1 941,84 / 2 330, SpaceCover (špecifické úkony produktu) Výmena krytu batérie Pracovné jednotky: 0 0 Kryt batérie SPC, : 18,46 / 22,15 Strana: 27 ze 77 Verze: 1.3

28 B. Braun Space Infusion System Výmena batérie Pracovné jednotky: 0 0 Modul batérie - NiMH bez fixačného pinu, : 103,32 / 123,98 - NiMH s fixačným pinom, A: 95,54 / 114, Výmena madla SPC Pracovné jednotky: 1 4,78 / 5,74 Madlo SPC, : 32,26 / 38, Výmena krytu SPCC Pracovné jednotky: 3 14,34 / 17,21 Kryt SPCC : 80,32 / 96, Výmena zadnej časti krytu Zadná časť krytu : 14,32 / 17, Výmena reproduktora SP Reproduktor SPC, : 24,86 / 29, Výmena PCB SPCC PCB SPCC, : 340,90 / 409,08 Strana: 28 ze 77 Verze: 1.3

29 B. Braun Space Infusion System 14. Zvláštne úkony pre Space Station, Cover a Com (voliteľné) Software Update SpaceStation Pracovné jednotky: 2 9,57 / 11, Software Update SpaceCover Pracovné jednotky: 2 9,57 / 11, Software Update SpaceCom Pracovné jednotky (Linux): 2 9,57 / 11,48 Pracovné jednotky (Windows CE): 6 28,68 / 34, Bezpečnostno technická kontrola (BTK) Bezpečnostno technická kontrola SpaceStation : 48,20 / 57, BTK s elektrickou revíziou CZ Paušálna čiastka: 53,28 / 63, Elektrická revízia CZ Paušálna čiastka: 10,00 / 12, Čistenie v ultrazvukovej čističke Pracovné jednotky: 2 9,57 / 11, Stanovenie ceny opravy Pracovné jednotky: 6 28,70 / 34, Identifikácia skrytej poruchy Pracovné jednotky: 3 14,35 / 17,22 Strana: 29 ze 77 Verze: 1.3

30 B. Braun Space Infusion System 15. Podrobné zloženie SpaceStation bez SpaceCom Strana: 30 ze 77 Verze: 1.3

31 B. Braun Space Infusion System 16. Zoznam náhradných dielov SpaceStation bez SpaceCom Označení dielu Katalógové číslo 1 Vodítko infúzneho setu SPS (20 kusov) Pätica držiaka SPS Zadný kryt SPS Konzola SPS Napájací zdroj SPS Držiak konektora napájania SPS Doska komunikačného rozhrania SPS s konektormi Držiak konektorov "F3/F4" SPS Modul zámkov SPS Kryt SPS, s tesnením konektora napájania F1B Strana: 31 ze 77 Verze: 1.3

32 B. Braun Space Infusion System 17. Podrobná skladba SpaceStation so SpaceCom Strana: 32 ze 77 Verze: 1.3

33 B. Braun Space Infusion System 18. Zoznam náhradných dielov pre SpaceStation so SpaceCom Označenie dielov Katalógové číslo 1 Batéria SP (NIMH) bez fixačného pinu Batéria SP Pin (NIMH) s fixačným pinom A 2 Kryt batérie SPC Kryt W-LAN SPCO (s označením) viď Servisná sada pre SpaceStation Kryt W-LAN SPCO (bez označení) viď Servisná sada pre SpaceStation Kryt W-LAN USB modul na požiadanie 4 Vodítko infúzneho setu SPS (20 kusov) Pätica držiaka SPS Zadný kryt SPCO s ventilátorom nová verzia Konzola SPS Izolačný kryt SPCO viď Servisná sada pre SpaceStation SPCO PCB SPCO PCB US verzia U 10 Prepojovací kábel SPCO Izolačný kryt SPCO - viď servisná sada pre SpaceStation Upevňovacia objímka SPCO - viď Servisná sada pre SpaceStation Servisná sada pre SpaceStation Strana: 33 ze 77 Verze: 1.3

34 19. Podrobné zloženie SpaceCover Comfort B. Braun Space Infusion System Strana: 34 ze 77 Verze: 1.3

35 B. Braun Space Infusion System 20. Zoznam náhradných dielov pre SpaceCoverComfort Označenie dielov Katalógové číslo 1 Kryt batérie SPC Batéria SP (NIMH), bez fixačného pinu Batéria SP Pin (NIMH), s fixačným pinom A 3 Madlo SPC Vrchná a spodná časť krytu s izolačnou fóliou Space Cover Comfort Space Cover Standard Zadný kryt SPC Doska konektoru SPCS (len pre Space Cover Standard) Reproduktor Space Cover Comfort Riadiaca doska PCB pre Space Cover Comfort Strana: 35 ze 77 Verze: 1.3

36 B. Braun Space Infusion System 21. SpaceControl a SGC Module (špecifické úkony produktu) Výmena pravého a ľavého tesnenia Pracovné jednotky: 1 4,78 / 5,74 Náhradný diel započítaný v paušálnej čiastke za spotrebný materiál Výmena servisného krytu Servisný kryt, : 100,00 / 120, Výmena tlačítkového zámku Pracovné jednotky: 3 14,34 / 17,21 Tlačítkový zámok, : 60,00 / 72, Výmena vrchnej krytky Pracovné jednotky: 3 14,34 /17,21 Vrchná krytka, : 20,00 / 24, Výmena vrchného krytu Vrchný kryt, ,00 120, Výmena krytky konektorov Pracovné jednotky: 3 14,34 /17,21 Krytka konektorov, ,00 / 24, Výmena hlavnej PCB Pracovné jednotky: 10 47,80 / 57,36 Hlavná PCB, ,00 / 360, Výmena PCB LCD meniča Pracovné jednotky: 9 43,02 / 51,62 PCB LCD menič, ,00 / 240, Výmena spodného krytu Pracovné jednotky: 3 14,34 / 17,21 Spodný kryt ,00 / 96, Výmena nožičky Pracovné jednotky: 1 4,78 / 5,74 Náhradný diel započítaný v paušálnej čiastke za spotrebný materiál Strana: 36 ze 77 Verze: 1.3

37 B. Braun Space Infusion System Výmena vodiacej zásuvky Pracovné jednotky: 6 28,46 / 34,15 Vodiaca zásuvka, ,00 / 48, Výmena zásuvného LCD Pracovné jednotky: 6 28,46 / 34,15 Zásuvné LCD, ,00 / 1 136, Výmena PCB SGC Modulu Pracovné jednotky 8 38,24 / 45,89 PCB SGC Modul, ,00 / 360, Oprava SGC Modulu (bez PCB) Pracovné jednotky: 6 28,46 / 34,15 Servisná sada pre SGC Modul, ,18 / 101, Zvláštne úkony pre SpaceControl a SGC Modul (voliteľné) Software Update SpaceControl Pracovné jednotky: 6 28,46 / 34, Bezpečnostno technická kontrola (BTK) Paušálna čiastka: 48,20 / 57, BTK s elektrickou revíziou CZ Paušálna čiastka: 53,28 / 63, Elektrická revízia CZ Paušálna čiastka: 10,00 / 12, Čistenie v ultrazvukové čističke Pracovné jednotky: 2 9,57 /11, Stanovenie ceny opravy Pracovné jednotky: 6 28,70 / 34, Identifikácia skrytej poruchy Pracovné jednotky: 3 14,35 / 17,22 Strana: 37 ze 77 Verze: 1.3

38 B. Braun Space Infusion System 23. Podrobné zloženie SpaceControl Strana: 38 ze 77 Verze: 1.3

39 B. Braun Space Infusion System 24. Zoznam náhradných dielov pre SpaceControl a SGC Module Označenie dielov Katalógové číslo. 1 Tesnenie (ľavé, pravé) súčasťou servisnej sady pre SPCT SPCT servisný kryt SPCT tlačítkový zámok SPCT vrchná krytka SPCT vrchný kryt SPCT krytka konektorov SPCT hlavné PCB SPCT PCB LCD menič SPCT spodný kryt nožička (5 kusov) súčasťou servisnej sady pre SPCT SPCT vodiaca zásuvka SPCT LCD zásuvka SPCT plastové pero (10 kusov) Servisná sada pre SPCT: nožičky (5 kusov) krycia čiapočka pre kryt (10 kusov) rozťažný nit (10 kusov) skrutka PT 30x9 TORX KB 5451 (10 kusov) skrutka PT 30x9 TORX KB 5452 (10 kusov) zápustná skrutka, krížový M3x6 (3 kusy) tesnenie pravé tesnenie ľavé SPCT upevňovací klip (5 kusov) Servisná sada pre SGC Modul: základné puzdro s optickými vláknami kryt MiniDIN line 4-pole krycia čiapočka (10 kusov) skrutka M2,5x5 TORX (10 kusov) typový štítok SGC Module štítok -WINCE 25. Rôzne Dovybavenie stojanovým držiakom SP Stojanový držiak SP, : 165,51 / 198,61 Strana: 39 ze 77 Verze: 1.3

40 Servisný katalóg B. Braun fm Infusion System Ponuka B. Braun Medical s.r.o. Verzia 05/2017 Strana: 40 ze 77 Verze: 1.0

41 26. Úvodné poznámky Určenie Tento Servisný katalóg obsahuje obecné povinné úkony, špecifické úkony produktu a voliteľné úkony. Katalóg je zameraný na infúzny systém B. Braun fm (Perfusor Compact, Perfusor compact S, Infusomat fms, Infusomat P, Enteroport plus) Predpoklady Prístroje prichádzajúce na servis od zákazníka sú ideálne v originálnom balení, vyčistené a dezinfikované. Objednávka opravy obsahuje detailný popis poruchy a situácie, v ktorej došlo k poškodeniu zariadenia. Objednávka ďalej obsahuje adresu pre vrátenie prístroja po oprave a meno kontaktnej osoby pre ďalšie riešenie opravy. Pre zaistenie týchto podmienok je vhodné mať so zákazníkom uzavretú Dohodu o vykonaní servisu alebo Servisnú zmluvu Fakturácia Všeobecné servisné zásahy, viď Časť 2, musia byť fakturované v každom prípade. Všetky opravy vychádzajú zo Servisného manuálu dostupného pre prístroje, ako sú pracovné jednotky a ceny materiálu. Pracovné jednotky sú vyhodnotené v Global Service AIS a dávajú Vám informáciu o tom, ako spočítať cenu a pracovnú záťaž pre konkrétnu opravu. Ako spočítať cenu opravy? 1. Vyberte si typ prístroja a cielenú opravu vypísanú na nasledujúcich stránkach. 2. Spočítajte cenu za pracovné jednotky a použité náhradné diely použité pre túto opravu. Ak je u prístroja prítomných niekoľko pracovných procedúr, bude fakturovaný najvyšší počet pracovných jednotiek Záverečná prehliadka prístroja Záverečná prehliadka prístroja má byť definovaná podobne ako bezpečnostno technická kontrola Pracovné jednotky pre servis Pracovné jednotky pre servis 4,78 / 5,74 Strana: 41 ze 77 Verze: 1.0

42 27. Všeobecné servisné úkony (povinné) Dezinfekcia prístroja Paušálna čiastka: 7,36 / 8, Záverečná prehliadka prístroja (nie je potrebná ak bola vykonaná BTK) Pracovné jednotky: 6 28,70 / 34, Paušálna čiastka za spotrebný materiál Paušálna čiastka za spotrebný materiál : 2,58 / 3, Dopravné a balné Paušálna čiastka: 9,57 / 11, Doprava technika k zákazníkovi a späť Cena za 1 km: 0,40 / 0,48 Strana: 42 ze 77 Verze: 1.0

43 28. Perfusor compact (špecifické úkony produktu) Výmena krytu batérie Pracovné jednotky: 0 0 Kryt batérie pre PC/PCS, : 7,31 / 8, Výmena batérie Pracovné jednotky výmeny: 0 0 Akumulátor pre PC/PCS : 45,30 / 54,36 Batérie alkalické (4xAA) CZ : 7,30 / 8, Výmena nožičky Pracovné jednotky: 1 4,78 / 5,74 Náhradný diel započítaný v paušálnej čiastke za spotrebný materiál Výmena (doplnenie) tabuľky striekačiek a rýchleho návodu Pracovné jednotky: 0 0 Tabuľka striekačiek vrátane rýchleho návodu k použitiu : 2,10 / 2, Výmena držiaka striekačiek Pracovné jednotky: 1 4,78 / 5,74 Držiak striekačky, kompletný : 8,93 / 10, Výmena bočného zámku snap-in Pracovné jednotky: 1 4,78 / 5,74 Bočný zámok snap-in : 11,17 / 13, Výmena A - Modulu A Modul kompletný : 137,88 / 165, Výmena E - Modulu E- Modul II s DIANET Star : 320,96 / 385, Výmena N - Modulu N Modul ( V) ,64 / 52,37 Strana: 43 ze 77 Verze: 1.0

44 Výmena vrchnej časti krytu Pracovné jednotky: 5 23,90 / 28,68 Vrchná časť krytu prístroja : 96,29 / 115, Výmena manipulačného madla Pracovné jednotky: 5 23,90 / 28,68 Manipulačné madlo : 20,32 / 24, Výmena pohonu pumpy Pracovné jednotky: 5 23,90 / 28,68 Pohon pumpy kompletný (vrátane motora) : 379,01 / 454, Výmena axiálneho držiaka striekačky Pracovné jednotky: 3 14,34 / 17,21 Axiálny držiak striekačky : 5,26 / 6, Výmena elektronickej dosky pohonu pumpy Doska pohonu, kompletná : 99,65 / 119, Výmena hlavy pohonu Hlava pohonu, kompletná : 27,28 / 32, Výmena páčky hlavy pohonu Pracovné jednotky: 1 4,78 / 5,74 Páčka zámku hlavy pohonu : 8,77 / 10, Výmena spodnej časti krytu prístroja Spodná časť krytu, kompletná : 46,61 / 55, Výmena napájacieho kábla Pracovné jednotky: 0 0 Napájací kábel CZ : 7,69 / 9,23 Strana: 44 ze 77 Verze: 1.0

45 29. Zvláštne úkony pre Perfusor Compact (voliteľné) Kalibrácia Pracovné jednotky: 2 9,57 / 11, Bezpečnostno technická kontrola (BTK) Paušálna čiastka: 48,20 / 57, BTK s elektrickou revíziou CZ Paušálna čiastka: 53,28 / 63, Elektrická revízia CZ Paušálna čiastka: 10,00 /12, Čistenie v ultrazvukovej čističke Pracovné jednotky: 2 9,57 / 11, Stanovenie ceny opravy Pracovné jednotky: 6 28,70 / 34, Identifikácia skrytej poruchy Pracovné jednotky: 3 14,35 / 17,22 Strana: 45 ze 77 Verze: 1.0

46 30. Zoznam náhradných dielov pre Perfusor compact Označenie dielov Katalógové číslo 1 Akumulátor pre PC/PCS Držiak striekačky, kompletný, vrátane skrutiek a krytky skrutiek Kryt batérií pre PC/PCS Bočný zámok snap-in A Modul kompletný, vrátane el. dosky, MFC a piezomeniča E - Modul II s DIANET Star N Modul ( V) Vrchná časť krytu prístroja vrátane klávesnice, manipulačného madla a držiaka piezomeniča Manipulačné madlo Pohon pumpy kompletný (vrátane motora) Poistný krúžok čapu pohonu Axiálny držiak striekačky Doska pohonu vrátane hlavnej PCB a vedľajších dosiek pre rozpoznanie priemeru striekačky a určenia smeru otáčania pohonu Hlava pohonu, kompletná Páčka zámku hlavy pohonu Spodná časť krytu, kompletná Tabuľka striekačiek vrátane rýchleho návodu na použitie Napájací kábel CZ Batérie alkalické (4xAA) CZ Strana: 46 ze 77 Verze: 1.0

47 31. Perfusor Compact S (špecifické úkony produktu) Výmena krytu batérie Pracovné jednotky: 0 0 Kryt batérií pre PC/PCS, : 7,31 / 8, Výmena batérie Pracovné jednotky výmeny: 0 0 Akumulátor pre PC/PCS : 45,30 / 54,36 Batérie alkalické (4xAA) CZ : 7,30 / 8, Výmena nožičky Pracovné jednotky: 1 4,78 / 5,74 Náhradný diel započítaný v paušálnej čiastke za spotrebný materiál Výmena (doplnenie) tabuľky striekačiek a rýchleho návodu Pracovné jednotky: 0 0 Tabuľka striekačiek vrátane rýchleho návodu na použitie : 2,10 / 2, Výmena držiaka striekačiek Pracovné jednotky: 1 4,78 / 5,74 Držiak striekačky, kompletný : 7,06 / 8, Výmena bočného zámku snap-in Pracovné jednotky: 1 4,78 / 5,74 Bočný zámok snap-in : 11,17 / 13, Výmena A - Modulu A Modul kompletný : 137,88 / 165, Výmena E - Modulu E Modul (hlavné PCB s LCD) : 308,69 / 370, Výmena N - Modulu N Modul ( V) ,64 / 52, Výmena vrchnej časti krytu Pracovné jednotky: 5 23,90 / 28,68 Vrchná časť krytu prístroja : 107,72 / 129,26 Strana: 47 ze 77 Verze: 1.0

48 Výmena manipulačného madla Pracovné jednotky: 5 23,90 / 28,68 Manipulačné madlo : 20,32 / 24, Výmena pohonu pumpy Pracovné jednotky: 5 23,90 / 28,68 Pohon pumpy kompletný : 420,04 / 504, Výmena axiálneho držiaka striekačky Pracovné jednotky: 3 14,34 / 17,21 Axiálny držiak striekačky : 6,08 / 7, Výmena elektronickej dosky pohonu pumpy Doska pohonu, kompletná : 84,42 / 101, Výmena hlavy pohonu Pracovné jednotky: 6 28,68 / 34,42 Hlava pohonu, kompletná : 171,16 / 205, Výmena krytu hlavy pohonu Kryt hlavy pohonu pumpy : 33,24 / 39, Výmena držiaka piestu striekačky Držiak piestu striekačky : 8,85 / 10, Výmena prítlačného elementu piestu striekačky Prítlačný element piestu striekačky : 5,02 / 6, Výmena spodnej časti krytu prístroja Spodná časť krytu, kompletná : 31,70 / 38, Výmena napájacieho kábla Pracovné jednotky: 0 Napájací kábel CZ : 7,69 / 9,29 Strana: 48 ze 77 Verze: 1.0

49 32. Zvláštne úkony pre Perfusor Compact S (voliteľné) Kalibrácia Pracovné jednotky: 2 9,57 / 11, Bezpečnostno technická kontrola (BTK) Paušálna čiastka: 48,20 / 57, BTK s elektrickou revíziou CZ Paušálna čiastka: 53,28 / 63, Elektrická revízia CZ Paušálna čiastka: 10,00 / 12, Čistenie v ultrazvukovej čističke Pracovné jednotky: 2 9,57 / 11, Stanovenie ceny opravy Pracovné jednotky: 6 28,68/ 34, Identifikácia skrytej poruchy Pracovné jednotky: 3 14,35 / 17,22 Strana: 49 ze 77 Verze: 1.0

50 33. Zoznam náhradných dielov pre Perfusor Compact S Označenie dielov Katalógové číslo 1 Akumulátor pre PC/PCS Držiak striekačky, kompletný, vrátane skrutiek a krytiek skrutiek Kryt batérií pre PC/PCS Bočný zámok snap-in A Modul kompletný, vrátane el. dosky, MFC a piezomeniča E Modul (hlavný PCB s LCD) N Modul ( V) Vrchná časť krytu prístroja vrátane klávesnice, manipulačného madla, a drobných súčiastok Manipulačné madlo Pohon pumpy kompletný Axiálny držiak striekačky Doska pohonu vrátane hlavnej PCB a vedľajších dosiek pre rozpoznanie priemeru striekačky a určenia smeru otáčania pohonu Hlava pohonu, kompletná Držiak piestu striekačky Prítlačný element piestu striekačky Kryt hlavy pohonu pumpy Spodná časť krytu, kompletná Tabuľka striekačiek vrátane rýchleho návodu na použitie Napájací kábel CZ Batérie alkalické (4xAA) CZ Strana: 50 ze 77 Verze: 1.0

51 34. Infusomat fms (špecifické úkony produktu) Výmena akumulátora Pracovné jednotky: 0 0 Akumulátor vrátane konektora (1,2 Ah / 7,2 V) : 65,89 / 79, Výmena držiaka poistiek Pracovné jednotky výmeny: 0 0 Držiak poistiek : 4,90 / 5, Výmena poistky Pracovné jednotky: 1 4,78 / 5,74 Náhradný diel zarátaný v paušálnej čiastke za spotrebný materiál Výmena držiaka pružiny zámku dvierok Pracovné jednotky: 0 0 Držiak pružiny pre zámok dvierok : 8,62 / 10, Výmena mechanizmu zámku dvierok Mechanizmus zámku dvierok : 28,80 / 34, Výmena kompletného zámku dvierok Pracovné jednotky: 3 14,34 / 17,21 Zámok dvierok (kompletný, vrátane tlačítka otvárania) : 17,20 / 20, Výmena dvierok pumpy Dvierka pumpy so zámkom : 25,54 / 30, Výmena zámku dvierok pumpy Páčka zámku dvierok pumpy : 1,42 / 1, Výmena pántu dvierok pumpy Pánt dvierok pumpy : 1,14 / 1, Výmena pántu zámku dvierok pumpy Pánt zámku dvierok pumpy : 5,28 / 6,34 Strana: 51 ze 77 Verze: 1.0

52 Výmena spodnej lišty vrátane nožičiek Pracovné jednotky: 1 4,78 / 5,74 Spodná lišta, kompletná, vrátane gumových nožičiek : 9,42 / 11, Výmena nožičky Pracovné jednotky: 1 4,78 / 5,74 Náhradný diel započítaný v paušálnej čiastke za spotrebný materiál Výmena manipulačného madla Manipulačné madlo : 12,57 / 15, Výmena krytu prístroja Pracovné jednotky: 3 14,34 / 17,21 Kryt prístroja s popisom : 39,60 / 47, Výmena piezomeniča Piezomenič : 19,04 / 22, Výmena reproduktora Reproduktor : 12,53 / 15, Výmena zadného panela Zadný panel vrátane skrutiek (M3) a tesnenia : 50,88 / 61, Výmena krytu optického rozhrania Pracovné jednotky: 5 23,90 / 28,68 Kryt voliteľného optického rozhrania : 4,70 / 5, Výmena tesnenia zadného panela Pracovné jednotky: 3 14,34 / 17,21 Tesniaca páska zadného panela : 3,41 / 4, Výmena uzemňovacieho kolíka Pracovné jednotky: 5 23,90 / 28,68 Uzemňovací kolík ,14 / 3, Výmena konektora fm Pracovné jednotky: 5 23,90 / 28,68 Zástrčka fm (3 piny) : 16,09 / 19,31 Strana: 52 ze 77 Verze: 1.0

53 Výmena modulu napájania Napájací modul 230 V A: 52,20 / 62, Výmena MFC konektora Doska MFC konektora : 33,82 / 40, Výmena konektoru pre kvapkový snímač Pätica pre kvapkový snímač vrátane kábla a zástrčky : 27,20 / 32, Výmena predného panela Pracovné jednotky: 5 23,90 / 28,68 Predný panel : 23,99 / 28, Výmena tesnenia predného panela Výmena bezpečnostnej svorky prietoku Bezpečnostná svorka prietoku : 7,15 / 8, Výmena elektronickej dosky Výmena snímacieho elementu tlakového snímača Snímací element tlakového snímača : 11,62 / 13, Výmena kompletnej peristaltickej pumpy Peristaltická puma kompletná : 304,42 / 365, Výmena peristaltickej pumpy (bez ďalších dielov) Pracovné jednotky: 5 23,90 /28,68 Peristaltická pumpa (bez el. dosky) : 221,76 / 266, Výmena motora Motor s upevňovacími krídelkami : 43,48 / 52,18 Strana: 53 ze 77 Verze: 1.0

54 Výmena krycej membrány pumpy Pracovné jednotky: 6 28,68 / 34,42 Membrána vrátane tesnenia : 15,22 / 18, Výmena tlakového snímača Pracovné jednotky: 5 23,90 / 28,68 Tlakový snímač (kompletný) : 75,03 / 90, Výmena detektora vzduchu Pracovné jednotky: 6 28,68 / 34,42 Detektor vzduchu vrátane konektora A: 78,11 / 93, Výmena predného panela dvierok s klávesnicou Klávesnica s predným rámčekom a tesnením : 72,06 / 86, Výmena LCD modulu LCD modul : 131,75 / 158, Výmena rámu dvierok Pracovné jednotky: 5 23,90 / 28,68 Rám vrátane tlakovej pružiny a magnetu : 28,70 / 34, Výmena tesnenia rámčeka riadiacej jednotky Pracovné jednotky 6 28,68 / 34,42 Tesnenie s kruhovým prierezom 570 mm / 45 mm Výmena závesu dvierok Pracovné jednotky: 6 28,68 / 34,42 Diel závesov dvierok : 8,38 / 10, Výmena pántu dvierok Pánt dvierok (3 mm) : 7,25 / 80, Výmena detekčného magnetu dvierok Pracovné jednotky: 3 14,34 / 17,21 Magnet : 7,35 / 8, Výmena ohybného kábla riadiacej jednotky Ohybný kábel, predformovaný : 12,06 / 14,47 Strana: 54 ze 77 Verze: 1.0

55 Výmena rámu Pracovné jednotky: 6 28,68 / 34,42 Rám s tesniacou plochou : 22,58 / 27, Výmena napájacieho kábla Pracovné jednotky: 0 0 Napájací kábel CZ : 7,69 / 9, Zvláštne úkony pre Infusomat fms (voliteľné) Kalibrácia Pracovné jednotky: 2 9,57 / 11, Bezpečnostno technická kontrola (BTK) Pracovné jednotky: 48,20 / 57, BTK s elektrickou revíziou CZ Pracovné jednotky: 59,13 / 70, Elektrická revízia CZ Pracovné jednotky: 10,00 / 12, Čistenie v ultrazvukovej čističke Pracovné jednotky: 2 9,57 / 11, Stanovenie ceny opravy Pracovné jednotky: 6 28,70 / 34, Identifikácia skrytej poruchy Pracovné jednotky: 3 14,35 / 17,22 Strana: 55 ze 77 Verze: 1.0

56 36. Zoznam náhradných dielov pre Infusomat fms Označenie dielov Katalógové číslo Batérie 1 Akumulátor s konektorom (1,2 Ah / 7,2 V) Poistky 2 Poistka T 0,16 A pre 200 / 230/ 240 V (10 ks) Držiak poistiek Kryt prístroja 4 Kryt prístroja s popisom - český Spodná lišta, kompletná, vrátane gumových nožičiek Manipulačné madlo vrátane PT skrutiek a gumových podložiek Riadiaca doska 7 Distančný stĺpik Piezomenič Reproduktor Elektronická doska Zadný panel 11 Zadný panel vrátane skrutiek (M3) a tesnenia Kryt voliteľného optického rozhrania Tesniaca páska zadného panelu Doska MFC konektoru Uzemňovací kolík Zástrčka fm (3 piny) Napájací modul 230 V A 18 Pätica pre kvapkový snímač vrátane kábla a zástrčky Dvierka pumpy 19 Dvierka pumpy so zámkom Páčka zámku dvierok pumpy Pánt dvierok pumpy Pánt zámku dvierok pumpy Predný panel 23 Predný panel bez bezpečnostnej svorky prietoku a tlakovej pružiny Tesnenie s kruhovým prierezom 570 mm / 45 mm Bezpečnostná svorka prietoku vrátane tlakovej pružiny Snímací element tlakového snímača Jednotka pumpy 27 Peristaltická pumpa (bez motoru), vrátane elektronickej dosky, tesniacej membrány a dvierok pumpy Peristaltická pumpa (bez motoru a elektronickej dosky), vrátane dvierok pumpy a tesniacej membrány Membrána vrátane tesnenia Strana: 56 ze 77 Verze: 1.0

57 30 Motor s upevňovacími krídelkami Tlakový snímač 31 Tlakový snímač (kompletný) Detektor vzduchu 32 Detektor vzduchu s konektorom A Zámok dvierok 33 Zámok dvierok (kompletný, vrátane tlačítka otvárania) Držiak pružiny pre zámok dvierok Mechanizmus zámku dvierok Riadiaca jednotka 36 Klávesnice s predným rámom a tesnením LCD modul Rám vrátane tlakovej pružiny a magnetu Tesnenie s kruhovým prierezom pre rám riadiacej jednotky Diel závesov dvierok Pánt dvierok (3 mm) Magnet Ohybný kábel, predformovaný Rám s tesnením 44 Rám s tesniacou plochou Napájací kábel CZ Strana: 57 ze 77 Verze: 1.0

58 37. Infusomat P (špecifické úkony produktu) Výmena akumulátora Pracovné jednotky: 0 0 Akumulátor s konektorom (1,2 Ah / 7,2 V) : 65,89 / 79, Výmena držiaka poistiek Pracovné jednotky: 0 0 Držiak poistiek : 4,90 / 5, Výmena poistky Pracovné jednotky: 1 4,78 / 5,74 Náhradný diel započítaný v paušálnej čiastke za spotrebný materiál Výmena držiaka pružiny zámku dvierok Pracovné jednotky: 0 0 Držiak pružiny pre zámok dvierok : 8,62 / 10, Výmena mechanizmu zámku dvierok Pracovné jednotky: 1 4,78 / 5,74 Mechanizmus zámku dvierok : 28,80 / 34, Výmena kompletného zámku dvierok Pracovné jednotky: 3 14,34 / 14,21 Zámok dvierok (kompletný, vrátane tlačítka otvorenia) : 17,20 / 20, Výmena dvierok pumpy Dvierka pumpy so zámkom : 29,13 / 34, Výmena zámku dvierok pumpy Páčka zámku dvierok pumpy : 7,10 / 8, Výmena pántu dvierok pumpy Pánt dvierok pumpy : 8,70 / 10, Výmena pántu zámku dvierok pumpy Pánt zámku dvierok pumpy : 5,28 / 6,34 Strana: 58 ze 77 Verze: 1.0

59 Výmena spodnej lišty vrátane nožičiek Pracovné jednotky: 1 4,78 / 5,74 Spodná lišta, kompletná, vrátane gumových nožičiek : 9,42 / 11, Výmena nožičky Pracovné jednotky: 1 4,78 / 5,74 Náhradný diel započítaný v paušálnej čiastke za spotrebný materiál Výmena manipulačného madla Manipulačné madlo : 8,64 / 10, Výmena piezomeniča Piezomenič : 19,04 / 22, Výmena reproduktora Reproduktor : 12,53 / 15, Výmena zadného panela Zadný panel vrátane skrutiek (M3) a tesnenia : 50,88 / 61, Výmena krytu optického rozhrania Pracovné jednotky: 5 23,90 / 28,68 Kryt voliteľného optického rozhrania : 4,70 / 5, Výmena tesnenia zadného panelu Pracovné jednotky: 3 14,34 / 17,21 Tesniaca páska zadného panelu : 3,41 / 4, Výmena uzemňovacieho kolíka Pracovné jednotky: 5 23,90 / 28,68 Uzemňovací kolík ,14 / 3, Výmena konektora fm Pracovné jednotky: 5 23,90 / 28,68 Zástrčka fm (3 piny) : 16,09 / 19, Výmena modulu napájania Napájací modul 230 V A: 52,20 / 62,64 Strana: 59 ze 77 Verze: 1.0

60 Výmena MFC konektora Doska MFC konektora : 33,82 / 40, Výmena konektora pre kvapkový snímač Pätica pre kvapkový snímač vrátane kábla a zástrčky : 27,20 / 32, Výmena predného panela Pracovné jednotky: 5 23,90 / 28,68 Predný panel : 26,81 / 32, Výmena torznej pružiny bezpečnostnej svorky prietoku Pracovné jednotky výmeny: 5 23,90 / 28,68 Torzná pružina : 4,58 / 5, Výmena bezpečnostnej svorky prietoku Pracovné jednotky: 5 23,90 / 28,68 Bezpečnostná svorka prietoku : 9,48 / 11, Výmena snímacieho elementu tlakového snímača Snímací element tlakového snímača : 11,62 / 13, Výmena kompletnej peristaltickej pumpy (IFPC do 5505) Peristaltická puma kompletná : 242,32 / 290, Výmena kompletnej peristaltickej pumpy (IFMe, IFME od 5505) Peristaltická puma kompletná : 214,34 / 257, Výmena peristaltickej pumpy (bez ďalších dielov) Pracovné jednotky: 5 23,90 / 28,68 Peristaltická pumpa (bez el. dosky a tl. snímača) : 249,55 / 299, Výmena motora Motor s upevňovacími krídelkami : 43,48 / 52, Výmena krycej membrány pumpy Membrána vrátane tesnenia : 15,22 / 18,26 Strana: 60 ze 77 Verze: 1.0

61 Výmena elektronickej dosky Pracovné jednotky: 6 28,68 / 34,42 Elektronická doska: ,60 / 399, Výmena tlakového snímača (IFPe, IFPE od 5506) Pracovné jednotky: 5 23,90 / 28,68 Tlakový snímač (kompletný) : 89,69 / 107, Výmena detektora vzduchu Pracovné jednotky: 6 28,68 / 34,42 Detektor vzduchu s konektorom A: 78,11 / 93, Výmena predného panela dvierok s klávesnicou Klávesnica s predným rámom a tesnením : 75,82 / 90, Výmena LCD modulu Pracovné jednotky výmeny: 4 19,12 / 22,94 LCD modul : 131,75 / 158, Výmena rámu dvierok Pracovné jednotky: 5 23,90 / 28,68 Rám vrátane tlakovej pružiny a magnetu : 31,78 / 38, Výmena závesu dvierok Pracovné jednotky: 6 28,68 / 34,42 Diel závesov dvierok : 8,38 / 10, Výmena pántu dvierok Pánt dvierok (3 mm) : 7,25 / 8, Výmena detekčného magnetu dvierok Pracovné jednotky: 3 14,34 / 17,21 Magnet : 7,35 / 8, Výmena ohybného kábla riadiacej jednotky Ohybný kábel, predformovaný : 12,06 / 14, Výmena rámu Pracovné jednotky: 6 28,68 / 34,42 Rám s tesniacou plochou : 23,12 / 27,74 Strana: 61 ze 77 Verze: 1.0

62 Výmena napájacieho kábla Pracovné jednotky: 0 0 Napájací kábel CZ : 7,69 / 9, Zvláštne úkony pre Infusomat P (voliteľné) Kalibrácia Pracovné jednotky: 2 9,57 / 11, Bezpečnostno technická kontrola (BTK) Paušálna čiastka: 48,20 / 57, BTK s elektrickou revíziou CZ Paušálna čiastka: 59,13 / 70, Elektrická revízia CZ Paušálna čiastka: 10,00 / 12, Čistenie v ultrazvukovej čističke Pracovné jednotky: 2 9,57 / 11, Stanovenie ceny opravy Pracovné jednotky: 6 28,70 / 34, Identifikácia skrytej poruchy Pracovné jednotky: 3 14,35 / 17,22 Strana: 62 ze 77 Verze: 1.0

63 39. Zoznam náhradných dielov pre Infusomat P Označenie dielov Katalógové číslo Batérie 1 Akumulátor s konektorom (1,2 Ah / 7,2 V) Poistky 2 Držiak poistky Kryt prístroja 3 Kryt prístroja (kompletný) Kryt prístroja (s českým popisom) Spodná lišta, kompletná, vrátane gumových nožičiek Manipulačné držadlo vrátane PT skrutky a gumových podložiek Riadiaca doska 7 Distančný stĺpik Piezomenič Reproduktor Elektronická doska Zadný panel 11 Zadný panel vrátane skrutiek (M3) a tesnenia Kryt voliteľného optického rozhrania Tesniaca páska zadného panelu Doska MFC konektora Uzemňovací kolík Zástrčka fm (3 piny) Napájací modul 230 V A 18 Pätica pre kvapkový snímač vrátane kábla a zástrčky Dvierka pumpy 19 Dvierka pumpy so zámkom Páčka zámku dvierok pumpy Pánt dvierok pumpy Pánt zámku dvierok pumpy Predný panel 23 Predný panel bez bezpečnostnej svorky prietoku a torznej pružiny Bezpečnostná svorka prietoku vrátane torznej pružiny a pinu 4x Torzná pružina Snímací element tlakového snímača Jednotka pumpy 27 Peristaltická pumpa (bez motoru), vrátane elektronickej dosky tlakového snímača, tesniacej membrány a dvierok pumpy (SW IFPC do SN 5505) Strana: 63 ze 77 Verze: 1.0

64 28 Peristaltická pumpa (bez motoru), vrátane elektronickej dosky tlakového snímača, tesniacej membrány a dvierok pumpy (SW IFMe, IFME od SN 5506) Peristaltická pumpa (bez motoru a el. dosky tlakového snímača), vrátane tesniacej membrány a dvierok pumpy Motor s upevňovacími krídelkami Tlakový snímač 31 Tlakový snímač (kompletný) Detektor vzduchu 32 Detektor vzduchu s konektorom A Zámok dvierok 33 Zámok dvierok (kompletný, vrátane tlačítka otvárania) Držiak pružiny pre zámok dvierok Mechanizmus zámku dvierok Riadiaca jednotka 36 Klávesnica s predným rámom a tesnením LCD modul Rám vrátane tlakovej pružiny a magnetu Tesnenie s kruhovým prierezom pre rám riadiacej jednotky Diel závesov dvierok Pánt dvierok (3 mm) Magnet Ohybný kábel, predformovaný Rám s tesnením 44 Rám s tesniacou plochou Napájací kábel CZ Strana: 64 ze 77 Verze: 1.0

65 Servisný katalóg B. Braun Enteroport plus Ponuka B. Braun Medical s.r.o. Verzia 1.0, Strana: 65 ze 77 Verze: 1.0

66 40. Úvodné poznámky Určenie Tento Servisný katalóg obsahuje obecné povinné úkony, špecifické úkony produktu a voliteľné úkony. Katalóg je zameraný na prístroj Enteroport plus) Predpoklady Prístroje prichádzajúce na servis od zákazníka sú ideálne v originálnom balení, vyčistené a dezinfikované. Objednávka opravy obsahuje detailný popis poruchy a situácie, v ktorej došlo k poškodeniu zariadenia. Objednávka ďalej obsahuje adresu pre vrátenie prístroja po oprave a meno kontaktnej osoby pre ďalšie riešenie opravy. Pre zaistenie týchto podmienok je vhodné mať so zákazníkom uzavretú Dohodu o vykonaní servisu alebo Servisnú zmluvu Fakturácia Všeobecné servisné zásahy, viď Časť 2, musia byť fakturované v každom prípade. Všetky opravy vychádzajú zo Servisného manuálu dostupného pre prístroje, ako aj pracovné jednotky a ceny materiálu. Pracovné jednotky sú vyhodnotené v Global Service AIS a dávajú Vám informáciu o tom, ako spočítať cenu a pracovnú záťaž pre konkrétnu opravu. Ako spočítať cenu opravy? 1. Vyberte si typ prístroja a cielenú opravu vypísanú na nasledujúcich stránkach. 2. Spočítajte cenu za pracovné jednotky a použité náhradné diely použité pre túto opravu. Ak je u prístroja prítomných niekoľko pracovných procedúr, bude fakturovaný najvyšší počet pracovných jednotiek. V prípade výmeny procesorovej dosky a výmena krytu so vzduchovým a tlakovým snímačom účtujete pracovní jednotku (3.11) spolu s materiálom ( ) a u (3.2 / ) účtujete len materiál Záverečná prehliadka prístroja Záverečná prehliadka prístroja má byť definovaná podobne ako bezpečnostno technická kontrola Pracovné jednotky pre servis Pracovné jednotky pre servis 4,78 / 5,74 Strana: 66 ze 77 Verze: 1.0

67 41. Všeobecné servisné úkony (povinné) Dezinfekcia prístroja Paušálna čiastka: 7,36 / 8, Záverečná prehliadka prístroja (nie je potrebná ak bola vykonaná BTK) Pracovné jednotky: 6 28,70 / 34, Dopravné a balné Paušálna čiastka: 9,57 / 11, Doprava technika k zákazníkovi a späť Cena za 1 km: 0,40 / 0,48 Strana: 67 ze 77 Verze: 1.0

68 42. Enteroport plus (špecifické úkony produktu) Výmena kompletného krytu s klávesnicou a konektorom Pracovné jednotky: 10 47,80 / 57,40 Kompletný kryt s klávesnicou, konektorom : 127,56 / 153, Výmena krytu so vzduchovým a tlakovým snímačom Pracovné jednotky: 10 47,80 / 57,40 Kryt so vzduchovým a tlakovým snímačom : 83,17 99, Výmena kompletnej záklopky Pracovnej jednotky: 6 28,68 / 34,42 Kompletná záklopka ,17 / 31, Výmena membrány Pracovné jednotky: 1 4,78 / 5,74 Membrána ,77 / 15, Výmena tlakového snímača Pracovné jednotky: 10 47,80 / 57,40 Tlakový senzor ,60 / 36, Výmena klávesnice Pracovné jednotky: 6 28,68 / 34,42 Klávesnica ,89 / 59, Výmena nabíjacieho konektora Pracovné jednotky: 10 47,80 / 57,40 Nabíjací konektor ,33 / 31, Výmena peristaltickej pumpy Pracovné jednotky: 10 47,80 / 57,40 Peristaltická pumpa ,23 / 126, Výmena kompletného motora Pracovné jednotky: 10 47,80 / 57,40 Motor kompletný ,11 / 238, Výmena akumulátora Pracovné jednotky: 6 28,68 / 34,42 Akumulátor ,93 / 35,92 Strana: 68 ze 77 Verze: 1.0

69 Výmena procesorovej dosky Pracovné jednotky: 10 47,80 / 57,40 Procesorová doska ,10 / 322, Výmena reproduktora Pracovné jednotky: 10 47,80 / 57,40 Reproduktor ,11 / 37, Zvláštne úkony pre Enteroport plus (voliteľné) Bezpečnostno technická kontrola (BTK) Paušálna čiastka: 48,20 / 57, BTK s elektrickou revíziou CZ Paušálna čiastka: 59,13 / 70, Elektrická revízia CZ Paušálna čiastka: 10,00 / 12, Čistenie v ultrazvukovej čističke Pracovné jednotky: 2 9,57 / 11, Stanovenie ceny opravy Pracovné jednotky: 6 28,70 / 34, Identifikácia skrytej poruchy Pracovné jednotky: 3 14,35 / 17,22 Strana: 69 ze 77 Verze: 1.0

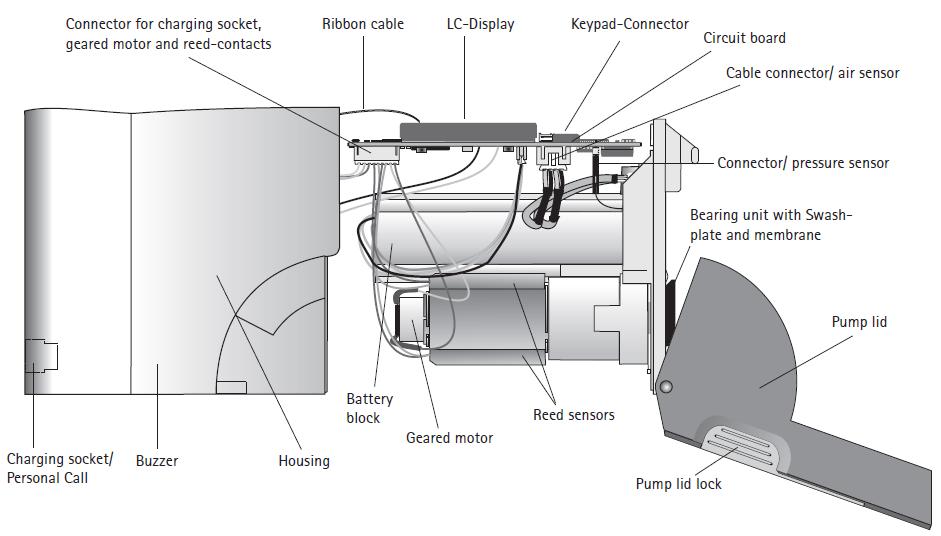

70 44. Podrobné zloženie Enteroport plus 45. Zoznam náhradných dielov pre Enteroport plus Označenie dielov Katalógové číslo 1 Kompletný kryt s klávesnicou, konektorom a reproduktorom Kryt so vzduchovým a tlakovým snímačom Kompletná záklopka Membrána Tlakový snímač Klávesnica Nabíjací konektor Peristaltická pumpa Motor kompletný Akumulátor Procesorová doska Reproduktor Strana: 70 ze 77 Verze: 1.0
