UHLOVÉ LEŠTIČKY PRÍSLUŠENSTVO PRE UHLOVÚ LEŠTIČKU

Transkript

1 UHLOVÉ LEŠTIČKY ZNAKY VÝBAVY Leštička pre profesionálne trvalé nasadenie Extrémne silný krútiaci moment Ergonomická predná rukoväť pre optimálne vedenie stroja Malá a šikovná ako malá uhlová brúska Prevodova skrinka z hliníkového tlakového odliatku Vario-Tacho-Constamatic (VTC) - celorozsahová elektronika Nastavovacie koliesko na predvoľbu počtu otáčok Ochrana voči preťaženiu Ochrana voči opätovnému spusteniu Aretácia vretena Vypínacie uhlíkové kefky PRÍSLUŠENSTVO PRE UHLOVÚ LEŠTIČKU Leštiaci a brúsny kotúč s upín. S prichytením suchým zipsom; k uchyteniu leštiaceho a brúsneho príslušenstva Hrúbka Samolepiace leštiace špongie, hrubé K nalešteniu zvetralých lakov PE Hrúbka Samolepiace leštiace špongie, jemné Na leštenie lakov 1200-Wattová Elektronická uhlová leštička PE Krútiaci moment 14 Nm Pre oporný tanier do max. 175 Počet otáčok voľnobehu /min Menovitý príkon W Výstupný výkon 680 W Počet otáčok pri menovitom zaťažení /min Závit vretena M 14 Hmotnosť bez sieťového kábla 2,4 kg Typ PE Objednávacie číslo Ochrana rúk, bočná rukoväť, (dodávka bez leštiaceho kotúča) Typ PE Set Objednávacie číslo Ochrana rúk, bočná rukoväť, oporný tanier so suchým zipsom, samolepiaca leštiaca špongia, samolepiaci leštiaci kotúč z jahňacej kože Hrúbka Samolepiace leštiace špongie, profilované Profilované, na leštenie lakov Hrúbka Samolepiaci leštiaci filc, tvrdý K nalešteniu lakov, NE-kovov a VA-plechov Hrúbka FRÉZY A HOBĽOVAČKY BRÚSKY NA DREVO SKRUTKOVAČE

2 PRÍSLUŠENSTVO PRE Samolepiaci leštiaci filc, mäkký K nalešteniu lakov, NE-kovov a VA-plechov Filcové leštiace kotúče S vnútorným závitom M 14 Hrúbka Samolepiaci leštiaci kotúč z baranieho rúna Na leštenie do vysokého lesku Moltoprénové leštiace kotúče S vnútorným závitom M Leštiace nadstavce z baranieho rúna so sťahovačkou Na leštenie do vysokého lesku Samolepiace brúsne rúno K pribrusovaniu, čisteniu, odmasťovaniu,... Zrnitosť 80 P P P P P P Textilné leštiace kotúče Adhézny medzikotúč so suchým zipsom Pre opracovanie klenutých plôch Hrúbka Tvrdosť Vyhotovenie 80 Mäkký Dierovaný Mäkký nedierovaný Nessel, pre všeob. Leštiace práce Flanel, na leštenie do vysokého lesku Upínacia stopka pre textilné leštiace kotúče 150 Mäkký nedierovaný pre 2 textilné leštiace kotúče s prírubami a upínacou maticou Leštiaca pasta Leštiaca pasta : 1 Pre kov a umelú hmotu, západka s asi 300 g

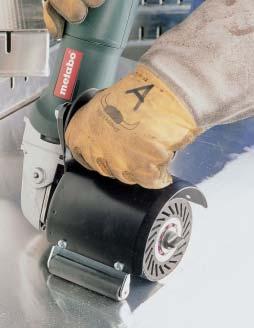

3 HLADICKA ZNAKY VÝBAVY Na matovanie, hladenie a leštenie ušľachtilej ocele, pestrých kovov a iných materiálov Presné vedenie stroja vďaka opornej kladke Aretácia vretena Robustný motor Metabo Marathon Celorozsahová elektronika Vario-Tacho-Constamatic (VTC) Nastavovacie koliesko na predvoľbu počtu otáčok Elektronický jemný rozbeh Ochrana proti preťaženiu Ochrana proti opätovnému spusteniu Ochranná mriežka vinutia Metabo Vypínacie uhlíkové kefky Prevodová skrinka z hliníkového tlakového odliatku Štandardné upínanie pre príslušenstvo - M14 alebo upínací tŕň Mnohostranné možnosti použitia vďaka širokému programu príslušenstva Expanzný valec Brúsne pásy 90 x 100 Expanzný valec Pre používanie brúsnych pásov a brúsnych puzdier Brúsne pásy/ brúsne puzdrá sa nasunú na valec a odstredivou silou sa bezpečne upnú : 90 : 100 Materiál: Zirkóniový korund Vhodné pre celý rozsah kovov ako aj pre nerezové ocele Na odstraňovanie vrypov a na obrúsenie zvarov Len v spojení s expanzným valcom Zrnitosť SE Wattový Hladicka s elektronikou SE Menovitý príkon W Výstupný výkon 720 W Počet otáčok /min Závit vretena M 14 Elektronika VTC brúsneho nástroja brúsneho nástroja Hmotnosť bez sieťového kábla 3 kg Typ SE Objednávacie číslo Typ SE Set Objednávacie číslo Nosná skrinka z oceľového plechu 3 díštančných krúžkov, expanzný valec, sada cievok bruisnych pásov P 80, rúnový kotúč P 280, lamelový brúsny kotúč P 80, runový kotúč s korundovým brúsnym papierom P 180, nosná skrinka z oceľového plechu P P P P P Brúsne puzdro z rúna Na odstraňovanie vrypov a zoxydovaných vrstiev, matovanie, satinovanie, odhrotovanie a jemné brúsenie Len v spojení s expanzným valcom Vyhotovenie Hrubý Stredné Jemný Lamelové brúsne kotúče Na odstraňovanie hrdze, zoxydovaných vrstiev, vrypov Na štrukturovanie a satinovanie kovov Zrnitosť P P P P P P FRÉZY A HOBĽOVAČKY BRÚSKY NA DREVO SKRUTKOVAČE 47

4 HLADICKA Lamelové brúsne kotúče/brúsne kotúče z rúna Brúsne lamely z ušľachtilého korundu, kombinované s brúsiacim zrnom pretkávaným nylonovým vláknom Na matovanie, satinovanie a odstraňovanie vrypov na kovoch Odstraňovanie starej farby a vyhladenie drevených materiálov Zrnitosť P P P P P P Brúsne kotúče z rúna Elastické nylonové vlákno, pretkávané brúsiacim zrnom, pre beztieňové matovanie, satinovanie a leštenie ušľachtilej ocele a neželezných kovov Pre vyhladenie povrchu dreva Tvrdý brúsny kotúč z rúna Na čistenie a odstraňovanie kovu zo zvarov Odstraňovanie hrdze, zoxydovaných vrstiev a farieb Silný pozdĺžny brús na VA-oceli Zrnitosť P Gumové brúsne kotúče So SIC-brúsnym zrnom pretkávanou PUR-gumou Na odstraňovanie malých poškriabaní. Pre svetlý lesklý, dekoratívny pozdĺžny brús na VA-oceliach a neželezných kovoch Zrnitosť P P Zrnitosť Leštiace kotúče P P P P P P P P P P P Sisalové leštiace kotúče Na predleštenie VA-ocelí a neželezných kovov Použitie len s leštiacou pastou : 100 : 15 Vyhotovenie: Impregnovaný : 5 Leštiace kotúče z rúna Na leštenie VA-ocelí a neželezných kovov Použitie len s leštiacou pastou : 100 : 10 Vyhotovenie: Tvrdé : 8 Leštiace kotúče z rúna Na leštenie do vysokého lesku všetkých kovov Použitie len s leštiacou pastou : 100 : 10 Vyhotovenie: Mäkký : Leštiace pasty Leštiaca pasta biela Na predleštenie VA-ocelí Hmotnosť: 250 g Leštiaca pasta hnedá Na leštenie VA-ocelí a predleštenie neželezných kovov Hmotnosť: 250 g Leštiaca pasta modrá Na leštenie do vysokého lesku všetkých kovov Hmotnosť: 250 g

5 HLADICKA Guľaté kefy Hrúbka drôtu Guľaté kefy z oceľových drôtov Na odhrdzavenie, odhrotovanie a čistenie kovov Na vyčistenie mäkkých letokruhov na dreve kefou , , Guľaté kefy z oceľových drôtov Inox S nerezovým drôtom. Na čistenie zvarov, odhrotovanie, odhrdzavenie, zdrsnenie , , Guľaté kefy z umelej hmoty Elastická guľatá kefa, pretkávaná brúsnym zrnom na zdrsňovanie a odhrotovanie kovov Na vytvorenie rustikálneho efektu na dreve Cievka s brúsnym pásom Brúsne pásy 30x660 Dĺžka Cievka s brúsnym pásom S drážkovaným povrchom pre nešmykľavé práce s brúsnymi pásmi, brúsnymi rúnami a filcovým pásom : 85 : 70 Prevedenie ušľachtilý korund Na brúsenie, odstraňovanie kovu, odhrdzavenie a vyhladenie rúrových konštrukcií (aj "uzavreté") Len v spojení s cievkou s brúsnym pásom Dá sa opäť uzavrieť pomocou lepiacej pásky Zrnitosť P P P P Lepiaca páska Pre opätovné uzavretie brúsnych pásov , , , Rúnové pásy Na jemné brúsenie, príp. leštenie aj na "uzavretých" rúrových konštrukciách Dajú sa opäť uzavrieť pomocou "uzáveru gombíkovou dierkou" Len v spojení s cievkou s brúsnym pásom Fibrová guľatá kefa Pre použitie na drevených materiáloch Na leštenie morených drevených materiálov Vytváranie efektu matného lesku. Odstránenie prachu a čistenie Dĺžka Vyhotovenie Hrubý Stredné Jemný Superjemný SKRUTKOVAČE dištančné krúžky Na vyrovnanie šírky pri použití brúsnych valcov, kief, leštiacich kotúčov Filcový pás Pre leštiace práce aj na "uzavretých" rúrových konštrukciách Obojstranne použiteľný Dá sa opäť uzavrieť pomocou "uzáveru gombíkovou dierkou" Len v spojení s cievkou s brúsnym pásom BRÚSKY NA DREVO FRÉZY A HOBĽOVAČKY 49

6 PÍLA NA REZANIE ZNAKY VÝBAVY Pre jednofázový striedavý prúd Obzvlášť vhodné pre rýchle a precízne rezanie ocele, neželezných kovov, železných a liatinových profilov Motor a prevodovka s guličkovými ložiskami s konštrukciou pre najvyššie zaťaženia Aretácia vretena na jednoduchú výmenu kotúča Rýchloupínací prípravok s plynulým prestavením uhlov až do 45 na oboch stranách Jednoduchá preprava pomocou integrovanej rukoväte a dopravnej aretácie Výkyvný ochranný kryt rezačky Prestaviteľný usmerňovací plech iskier Ochrana proti zasahovaniu na spodnej strane Prestaviteľný hĺbkový doraz REZNÉ KOTÚČE PRE STOLOVÉ REZACIE STROJE Trieda kvality A 36-R "Flexiamant Super" Inox Max. počet otáčok /min Stredne tvrdý špeciálny rezací kotúč pre nerezovú oceľ Vysoký rezací výkon pri dobrej trvanlivosti S nízkym obsahom železa a síry < 0,1 % 350 x 3 x 25, Trieda kvality A 30-R / A 36-S "Flexiamant Super" oceľ A 30-R: Dobrý rezný výkon a dlhá životnosť v oceli a nehrdzavejúcej oceli A 24-M: Vysoký rezný výkon a dlhá životnosť v oceli a nehrdzavejúcej oceli A 36-R: Nehrdzavejúca oceľ Najvyššia pracovná rýchlosť 80 m/s Trieda kvality Max. počet otáčok /min A 30-R 350 x 3 x 25, A 36-S 350 x 3 x 25, Trieda kvality A 24-M "Flexiamant Super" oceľ Vysoký rezací výkon pri dobrej trvanlivosti v oceli Mäkké prevedenie pre stroje so slabším výkonom CS NOVÉ 2300-Wattová Píla na rezanie kovov CS Max. počet otáčok /min 350 x 3 x 25, kotúča 355 upnutia nástroja 25,4 Počet otáčok voľnobehu /min Menovitý príkon W Max. dimenzia rezu - tyčové ocele 65 - trubky profilové ocele 115 x 130 Max. otvorenie zveráka 238 Rozmery základovej dosky 468 x 282 Prepravná výška 400 Hmotnosť 16,9 kg Otvorený - prstencový kľúč Typ CS Objednávacie číslo

7 NOŽNICE NA PLECH, PRESTRIHÁVAČE SPOLOČNÉ ZNAKY Pre bezostrapkové prerezávanie a ostrihávanie oceľového plechu Presný rez vďaka vysokovýkonnej reznej hlave Nože nepotrebujú byť pri práci dodatočne prenastavované Vypínacie uhlíkové kefky Praktický úložný držiak ZNAKY VÝBAVY Neobmedzená schopnosť krivkových rezov Na bezostrapkové a bezskrutové rezanie plechov Na jemno nastaviteľný smer rezu Dlhá životnosť nástrojov a vysoká kvalita rezu Vypínacie uhlíkové kefky Praktický úložný držiak Ku 6872 Ku 6870 Kn Wattové Nožnice na plech Ku Wattové Nožnice na plech Ku Wattový Prestrihávač Kn 6875 Krútiaci moment 3 Nm 6 Nm Najväčšia hrúbka plechu - oceľový plech 400 N/ 2 1,6 2,5 - oceľový plech 600 N/ 2 1,2 2 - oceľový plech 800 N/ 2 1 1,6 - hliník 250 N/ 2 2 2,5 Počet zdvihov pri voľnobehu /min /min Menovitý príkon 550 W 550 W Výstupný výkon 300 W 300 W Počet zdvihov pri menovitom /min /min zaťažení Najmenší rádius zakrivenia Hmotnosť bez sieťového kábla 1,9 kg 2,5 kg 2 šesťhranné kľúče 2 šesťhranné kľúče Typ Ku 6872 Ku 6870 Objednávacie číslo Otočné nože Rovnaký nôž pre zdvíhadlo a rezací stôl Krútiaci moment 6 Nm Najväčšia hrúbka plechu - oceľový plech 400 N/ oceľový plech 600 N/ 2 1,5 - oceľový plech 800 N/ hliník 250 N/ 2 2,5 Počet zdvihov pri voľnobehu /min Menovitý príkon 550 W Výstupný výkon 300 W Počet zdvihov pri menovitom /min zaťažení Najmenší rádius zakrivenia 4 Hmotnosť bez sieťového kábla 2,1 kg Šesťhranný kľúč Typ Kn 6875 Objednávacie číslo Príslušenstvo pre prestrihávač SKRUTKOVAČE BRÚSKY NA DREVO Otočné nože pre Ku Otočné nože pre Ku Razidlo Pre prestrihávac Kn 6875 (ako náhrada) Matrica Pre prestrihávac Kn 6875 (ako náhrada) Matrica Pre prestrihávac Kn 6875 (najväčšia hrúbka plechu 1,25 ) FRÉZY A HOBĽOVAČKY 51

8 PRIAME BRÚSKY ZNAKY VÝBAVY Šikovná: s obzvlášť krátkou konštrukciou, ideálna na brúsenie a odihľovanie na ľahko prístupných miestach Tvrdené a brúsené upínacie klieštiny pre presný kruhový beh nasadených nástrojov Ergonomický tvar pre nenamáhavé brúsenie Vypínacie uhlíkové kefky Vhodné na pohon ohybových hriadeľov SPOLOČNÉ ZNAKY Tvrdené a brúsené upínacie klieštiny pre presný kruhový beh nasadených nástrojov Aretácia vretena na jednoduchú výmenu nástrojov Robustná ložisková príruba z tlakoveho odliatku hliníka Ergonomický tvar pre nenamáhavé brúsenie Celorozsahová elektronika Vario-Constamatic (VC) Nastavovacie koliesko na predvoľbu počtu otáčok Robustný motor Metabo Marathon Ochranná mriežka vinutia Metabo Vypínacie uhlíkové kefky G 500 GE 700 GE 900 Plus 500-Wattová Priama brúska G Wattová Elektronická priama brúska GE Wattová Elektronická priama brúska GE 900 Plus Počet otáčok voľnobehu Menovitý príkon Výstupný výkon Počet otáčok pri menovitom zaťažení Upínací otvor klieštiny Hmotnosť bez sieťového kábla /min 500 W 300 W /min 6 1,4 kg 2 otvorené kľúče Špeciálne prednosti Multitalent: s predĺženým brúsnym vretenom (dvojito uložené v guličkovom ložisku v solídnej oceľovej trubke), ideálne k brúseniu a ostreniu na ťažko prístupných miestach Špecialista: šikovná brúska s obzvlášť vysokým krútiacim momentom, ideálne na brúsenie vnútorných a vonkajších plôch pri použití s lamelovými brúsnymi kotúčmi (pozri príslušenstvo) Vhodné na pohon ohybových hriadeľov Typ G 500 Objednávacie číslo Klieštiny Upínacie vŕtanie Počet otáčok voľnobehu /min /min Menovitý príkon 710 W 900 W Výstupný výkon 430 W 500 W Počet otáčok pri menovitom /min /min zaťažení Upínací otvor klieštiny 6 6 Hmotnosť bez sieťového kábla 1,8 kg 2 kg 1 otvorený kľúč Prídavná rukoväť, 1 otvorený kľúč /8" (3,18 ) /4" (6,35 ) Typ GE 700 GE 900 Plus Objednávacie číslo

9 PRÍSLUŠENSTVO PRE PRIAME BRÚSKY Brúsne telieska Zrnitosť a tvrdosť stopky Ø Hlavy a výška hlavy Max. prípustná otvorená dĺžka stopky l o Brúsne tyčinky z ušľachtilého korundu, priemer stopky 6 80 M 6 Ø 20 x M 6 Ø 20 x M 6 Ø 25 x M 6 Ø 20 x M 6 Ø 20 x M 6 Ø 16 x M 6 Ø 10 x Brúsne tyčinky z normálneho korundu, priemer stopky 6 60 O 6 Ø 25 x Malé rezné kotúče na oceľ 60 O 6 Ø 25 x Upínací tŕň pre malé rezné kotúče stopky: 6 vhodné pre stroj: G 500, GE 700 Fréza Max. počet otáčok /min Korund A 24 Najvyššia pracovná rýchlosť: 80 m/s 50 x 1,1 x x 2 x x 6 x x 2 x x 1,1 x x 2 x Úžitková dĺžka Uhol Fréza, stredne hrubo ozubená, priemer stopky 6 Vhodné pre ľahké kovy, olovo, cín, umelé hmoty a pod. Drážkovacia fréza HSS, zaoblená 6 10 Drážkovacia fréza HSS Drážkovacia fréza HSS Ostrapkovacia fréza HSS Odhraňovacia fréza HSS Fréza Celková dĺžka Úžitková dĺžka Uhol Fréza, jemne ozubená, priemer stopky 6 Vhodné pre ľahké kovy, meď, mosadz, zinok, umelé hmoty a pod. Fréza HSS, guľového tvaru 4,5 Fréza HSS, guľového tvaru 12 Fréza HSS, kvapkovitého tvaru Fréza HSS, kónického tvaru Ostrapkovacia fréza HSS Fréza HSS, hruškovitého tvaru Drážkovacia fréza HSS Lamelové brúsne kotúče stopky Zrnitosť x šírka Max. počet otáčok /min Vhodné pre priame brúsky GE 900 Plus 6 P 60 Ø 50 x P 60 Ø 60 x P 60 Ø 60 x Všeobecné príslušenstvo Upínací kozlík Pre upnutie motora hornej frézy pri prácach s ohybnými hriadeľmi Upínací otvor O 43 Upínací strmeň K upevneniu upínacieho kozlíka na pracovnom stole; k upevneniu predsadeného čerpadla Ohybný hriadeľ Vhodné pre oblasť počtu otáčok /min Na oboch stranách uložené v guľkových ložiskách Vybavené klieštinou s upínacím otvorom 6, 6,30714 K pohonu ohybného hriadeľa časťou motora vrchnej frézy sa musí 8-- klieština strojov nahradiť 6--klieštinou Dĺžka: 1,3 m Pohonné čapy: 6 Hmotnosť: 0,8 kg Klieštiny k ohybnému hriadeľu Upínacie vŕtanie: Upínacie vŕtanie: Upínacie vŕtanie: 1/4" (6,35 ) FRÉZY A HOBĽOVAČKY BRÚSKY NA DREVO SKRUTKOVAČE

10 BRÚSKY NEPOSTRÁDATEĽNÉ V KAŽDEJ DIELNI Dobrý nástroj je hodný zlata a mal by byť vždy schopný prevádzky. Napr. špachtľa sa musí zbaviť hrdze, skrutkovač opäť nabrúsiť. Je jedno, či chcete hladiť, brúsiť, odstraňovať ihliny alebo leštiť: Metabo má pre vás pre každú úlohu pripravenú vhodnú brúsku. napr. BS 200 Veľké, oči chrániace sklá pre optimálnu ochranu pred lietajúcimi iskrami. prestaviteľné rameno brúsky, dlhé 450. Hriadeľ rotora, uložený na guličkových ložiskách, pre dlhú životnosť stroja. Dookola uzavretý ochranný kryt. Indukčný motor silného výkonu pre nehlučnú prácu a bez nárokov na údržbu. Bez použitia náradia donastaviteľné uloženie nástroja. Bezpečná ochrana zraku Veľké ochranné sklá účinne chránia zrak pred lietajúcimi iskrami. Nenamáhavá práca Bez použitia náradia prestaviteľné uloženie nástrojov umožňuje presnú prácu bez námahy. Vysoká trvanlivosť Brúsne kotúče priemeru 200 majú viac ako o polovicu vyššiu trvanlivosť oproti brúsnym kotúčom priemeru 175, brúsne kotúče priemeru 250 majú trvanlivosť dokonca o 145 % vyššiu. 54

11 DVOJKOTÚČOVÉ BRÚSKY SPOLOČNÉ ZNAKY Na brúsenie, ostrenie, odhrotovávanie a odstraňovanie hrdze na oceli a kovoch, kuchynských zariadeniach, nástrojoch a záhradných pomôckach Tichý, bezúdržbový indukčný motor Veľké ochranné sklá proti iskrám pre optimálnu ochranu očí DS 150 W DS 125 W DS 175 W DS 175 D Špeciálne prednosti Dvojkotúčová brúska DS 125 W Dvojkotúčová brúska DS 150 W Dvojkotúčová brúska DS 175 W Pre jednofázový striedavý prúd Pre trojfázový striedavý prúd Dvojkotúčová brúska DS 175 D Rozmer brúsneho kotúča (priemer 125 x 20 x x 20 x x 25 x x 25 x 20 x vyvŕtaný otvor) Max. počet otáčok /min /min /min /min Vŕtanie s dištančným puzdrom (Ø) Menovitý príkon 200 W 330 W 450 W 570 W Moment preklopenia 0,6 Nm 0,7 Nm 1,6 Nm 1,4 Nm Miery d x š x v 265 x 180 x x 190 x x 220 x x 220 x 250 Základná doska 137 x x x x 187 Hmotnosť 5,5 kg 7,5 kg 12,5 kg 12,5 kg SKRUTKOVAČE Brúsne kotúče z normálneho korundu 36 P a 60 N, ochranné sklá proti iskrám, uloženie nástroja Brúsne kotúče z normálneho korundu 36 P a 60 N, ochranné sklá proti iskrám, uloženie nástroja Brúsne kotúče z normálneho korundu 36 P a 60 N, ochranné sklá proti iskrám, uloženie nástroja Brúsne kotúče z normálneho korundu 36 P a 60 N, ochranné sklá proti iskrám, uloženie nástroja BRÚSKY NA DREVO Typ DS 125 W DS 150 W DS 175 W DS 175 D Objednávacie číslo FRÉZY A HOBĽOVAČKY 55

12 DVOJKOTÚČOVÉ BRÚSKY SPOLOČNÉ ZNAKY Na brúsenie, ostrenie, odhrotovávanie a odstraňovanie hrdze na oceli a kovoch, kuchynských zariadeniach, nástrojoch a záhradných pomôckach Tichý, bezúdržbový indukčný motor Veľké ochranné sklá proti iskrám pre optimálnu ochranu očí DS 200/25 W DS 200/25 D Špeciálne prednosti Pre jednofázový striedavý prúd Pre trojfázový striedavý prúd Dvojkotúčová brúska DS 200/25 W Dvojkotúčová brúska DS 200/25 D Rozmer brúsneho kotúča 200 x 25 x x 25 x 20 (priemer x vyvŕtaný otvor) Max. počet otáčok /min /min Vŕtanie s dištančným puzdrom (Ø) Menovitý príkon 580 W 740 W Moment preklopenia 1,9 Nm 2 Nm Miery d x š x v 420 x 255 x x 255 x 265 Základná doska 147 x x 187 Hmotnosť 16 kg 16 kg Stojan pre brúsky Stojan pre brúsky Pre všetky modré dvojkotúčové, pásové brúsky a brúsky pre suché a mokré brúsenie Z robustného oceľového plechu so zásobníkom vody Výška: Brúsne kotúče z normálneho korundu 36 P a 60 N, ochranné sklá proti iskrám, uloženie nástroja brúsne kotúče z normálneho korundu 36 P a 60 N, ochranné sklá proti iskrám, uloženie nástroja Typ DS 200/25 W DS 200/25 D Objednávacie číslo Nástenná konzola pre brúsku Nástenná konzola pre brúsku Pre všetky modré dvojkotúčové, pásové brúsky a brúsky pre suché a mokré brúsenie Z robustného oceľového plechu (montáž na stenu)

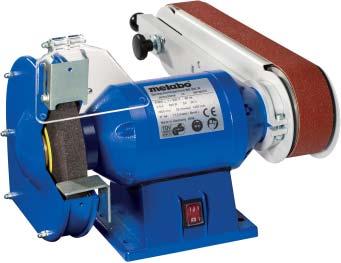

13 BRÚSKY NA SUCHÉ A MOKRÉ BRÚSENIE, PÁSOVÉ BRÚSKY SPOLOČNÉ ZNAKY Pre jednofázový striedavý prúd Na brúsenie, ostrenie, odhrotovávanie a odstraňovanie hrdze na oceli a kovoch, kuchynských zariadeniach, nástrojoch a záhradných pomôckach Tichý, bezúdržbový indukčný motor Veľké ochranné sklá proti iskrám pre optimálnu ochranu očí Nehrdzavejúca nádrž vodného kúpeľa Pomaly bežiaci jemnozrnný brúsny kotúč pre brúsenie za mokra a rýchlobežný brúsny kotúč pre brúsenie za sucha SPOLOČNÉ ZNAKY Na brúsenie, ostrenie, odhrotovávanie a odstraňovanie hrdze na oceli a kovoch, kuchynských zariadeniach, nástrojoch a záhradných pomôckach Tichý, bezúdržbový indukčný motor Veľké ochranné sklá proti iskrám pre optimálnu ochranu očí Na dopracovávanie drevených a kovových obrobkov Zariadenie na pásové brúsenie môže byť používané v horizontálnej ako aj vertikálnej polohe TNS 150 W TNS 175 W BS 200 W BS 200 D Rozmer brúsneho kotúča (priemer x vyvŕtaný otvor) 150 / 200 x 20 / 40 x 20 / / 200 x 25 / 40 x 20 / 20 Max. počet otáčok 2.750/126 /min 2.750/126 /min Vŕtanie s dištančným 13/12 17/12 puzdrom (Ø) Menovitý príkon 330 W 450 W Moment preklopenia 0,7 Nm 1,6 Nm Miery d x š x v 420 x 255 x x 260 x 285 Základná doska 137 x x 187 Hmotnosť 8 kg 14 kg Brúska na suché a mokré brúsenie TNS 150 W Brúsne kotúče z normálneho korundu 60N a brúsny kotúč pre brúsenie za mokra, uloženie nástroja, ochranné sklo proti iskrám Brúska na suché a mokré brúsenie TNS 175 W Brúsne kotúče z normálneho korundu 60N a brúsny kotúč pre brúsenie za mokra, uloženie nástroja, ochranné sklo proti iskrám Typ TNS 150 W TNS 175 W Objednávacie číslo Špeciálne prednosti Pre jednofázový striedavý prúd Pre trojfázový striedavý prúd Rozmer brúsneho 200 x 25 x x 25 x 20 kotúča (priemer x vyvŕtaný otvor) Max. počet otáčok /min /min Vŕtanie s dištančným puzdrom (Ø) Menovitý príkon 580 W 740 W Moment preklopenia 1,9 Nm 2 Nm Dĺžka ramena brúsneho pásu Brúsny pás x x 50 Miery d x š x v 420 x 255 x x 255 x 265 Základná doska 147 x x 187 Hmotnosť 16 kg 16 kg Pásová brúska BS 200 W Brúsne kotúče z normálneho korundu a tkanivový brúsny pás K 60, uloženie nástroja, ochranné sklo proti iskrám Pásová brúska BS 200 D Brúsne kotúče z normálneho korundu a tkanivový brúsny pás K 60, uloženie nástroja, ochranné sklo proti iskrám Typ BS 200 W BS 200 D Objednávacie číslo FRÉZY A HOBĽOVAČKY BRÚSKY NA DREVO SKRUTKOVAČE 57

14 BRÚSKY PRE DVOJKOTÚČOVÉ BRÚSKY Brúsne kotúče, hrubé PRE BRÚSKY NA SUCHÉ A MOKRÉ BRÚSENIE Brúsne kotúče pre brúsenie za mokra Vhodný pre: Predbrus, Skrutkovač, Sekáč, Štiepacie nástroje, Netvrdené kovy Vhodný pre: Jemný výbrus, Nôž, Dláto, Sústružnícke dláto, Rezbársky nôž, Štiepacie nástroje, Nožnice, Netvrdené kovy Zrnitosť a tvrdosť Vhodný pre 120 x 20 x P DS 125 W x 20 x P DS 150 W x 25 x P DS 175 W / DS 175 D x 25 x P DS 200/25 W / DS 200/25 D x 30 x x 40 x PRE PÁSOVÉ BRÚSKY Hadicové pásy Brúsne kotúče jemné Zrnitosť a tvrdosť Vhodný pre: Jemný výbrus, Skrutkovač, Sekáč, Dláto, Sústružnícke dláto, Rezbársky nôž, Štiepacie nástroje, Netvrdené kovy vhodný pre 120 x 20 x N DS 125 W x 20 x N DS 125 W x 20 x N DS 150 W x 25 x N DS 175 W / DS 175 D x 25 x N DS 200/25 W / DS 200/25 D Rozmery Zrnitosť 50 x 650 P x 650 P x 650 P x 650 P x 650 P x P x P x P x P x P x P x P x P Wídiové brúsne kotúče Vhodný pre: Jemný výbrus, Tvrdené kovy, Sivá liatina, Meď, Hliník, Sklo, Keramika Zrnitosť a tvrdosť Vhodný pre 120 x 20 x J DS 125 W x 20 x M DS 150 W x 25 x J DS 175 W / DS 175 D x 25 x J DS 200/25 W / DS 200/25 D Zrovnávací kameň Zrovnávací kameň 100 x 25 x 13 Na zrovnávanie brúsnych kotúčov: odstránia sa zatupené brúsne zrná Ktorý kotúč je vhodný pre aké použitie? 58 Brúsny kotúč hrubý Brúsny kotúč jemný Wídiový brúsny kotúč Predbrus Jemný výbrus Skrutkovač Sekáč Nôž Dláto Sústružnícke dláto Rezbársky nôž Štiepadlo Nožnice Netvrdené kovy Tvrdené kovy Šedá liatina Meď Hliník Sklo Keramika Brúsny kotúč pre brúsenie za mokra (prírodný kameň, keramika)

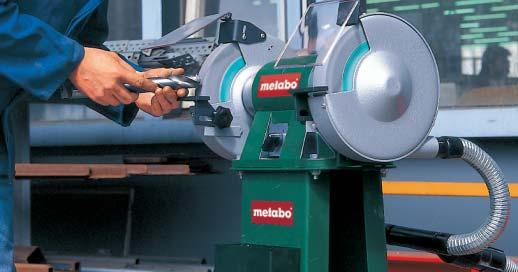

15 DVOJKOTÚČOVÉ BRÚSKY SPOLOČNÉ ZNAKY Pre jednofázový striedavý prúd Tichý, bezúdržbový indukčný motor Núdzový vypínač pre optimálnu bezpečnosť užívateľa Robustný stroj pre náročné ostrenie, brúsenie a odhrotovávacie práce Hriadeľ rotora uložený na guličkových ložiskách pre dlhú životnosť stroja Podložka pod obrobkom nastavovateľná bez pomoci nástrojov Bočne uzatvorené ochranné kryty s odsávacími podporami Veľké ochranné sklá proti iskrám pre optimálnu ochranu očí Ds W 5175 Ds W Wattová Dvojkotúčová brúska Ds W Wattová Dvojkotúčová brúska Ds W 9200 Špeciálne prednosti brúsnych kotúčov 200 : 50 % vyššia trvanlivosť oproti brúsnym kotúčom s priemerom 175 Ø Rozmer brúsneho kotúča (priemer 175 x 25 x x 25 x 32 x vyvŕtaný otvor) Max. počet otáčok /min /min Menovitý príkon 500 W 500 W Výstupný výkon 370 W 370 W Moment preklopenia 1,8 Nm 3,6 Nm Odsávacie hrdlo, vnútorný Ø Vyhotovenie pracovného stola: Hmotnosť 15 kg 16 kg Vyhotovenie stojana: Výška po stred brúsneho hriadeľa Hmotnosť 34 kg 35 kg SKRUTKOVAČE Brúsne kotúče z normálneho korundu 36 P a 60 N, ochranné sklá proti iskrám, uloženie nástroja Brúsne kotúče z normálneho korundu 36 P a 60 N, ochranné sklá proti iskrám, uloženie nástroja BRÚSKY NA DREVO Typ Ds W 5175 Ds W 9200 Objednávacie číslo Vyhotovenie pracovného stola Vyhotovenie stojana FRÉZY A HOBĽOVAČKY 59

16 DVOJKOTÚČOVÉ BRÚSKY SPOLOČNÉ ZNAKY Pre trojfázový striedavý prúd Tichý, bezúdržbový indukčný motor Hriadeľ rotora uložený na guličkových ložiskách pre dlhú životnosť stroja Podložka pod obrobkom nastavovateľná bez pomoci nástrojov Bočne uzatvorené ochranné kryty s odsávacími podporami Veľké ochranné sklá proti iskrám pre optimálnu ochranu očí Ds D 6175 Ds D 9201 Ds D Wattová Dvojkotúčová brúska Ds D Wattová Dvojkotúčová brúska Ds D Wattová Dvojkotúčová brúska Ds D 9250 Špeciálne prednosti Robustný stroj pre náročné ostrenie, brúsenie a odhrotovávacie práce Robustný stroj pre priemyselné použitie brúsnych kotúčov 200 : 50 % vyššia trvanlivosť oproti brúsnym kotúčom s priemerom 175 Ø brúsnych kotúčov 250 : 145 % vyššia trvanlivosť oproti brúsnym kotúčom s priemerom 175 Ø Rozmer brúsneho kotúča (priemer 175 x 25 x x 25 x x 40 x 51 x vyvŕtaný otvor) Max. počet otáčok /min /min /min Menovitý príkon 550 W 550 W 900 W Výstupný výkon 400 W 400 W 620 W Moment preklopenia 3,6 Nm 7,2 Nm 8 Nm Odsávacie hrdlo, vnútorný Ø Vyhotovenie pracovného stola: Hmotnosť 15 kg 16 kg 33 kg Vyhotovenie stojana: Výška po stred brúsneho hriadeľa Hmotnosť 34 kg 35 kg 52 kg Brúsne kotúče z normálneho korundu 36 P a 60 N, ochranné sklá proti iskrám, uloženie nástroja Brúsne kotúče z normálneho korundu 36 P a 60 N, ochranné sklá proti iskrám, uloženie nástroja Brúsne kotúče z normálneho korundu 36 P a 60 N, ochranné sklá proti iskrám, uloženie nástroja Typ Ds D 6175 Ds D 9201 Ds D 9250 Vyhotovenie pracovného stola Vyhotovenie stojana

17 DVOJKOTÚČOVÉ BRÚSKY Brúsne kotúče, normalkorund Na brúsenie nástrojovej ocele Brúsne kotúče siliziumcarbid Na brúsenie nástrojov HM Zrnitosť a tvrdosť Vhodný pre 150 x 20 x P Ds W x 20 x M Ds W x 20 x P Ds x 20 x M Ds 7202, Ds x 20 x P Ds x 20 x M Ds x 25 x P Ds W 5175 / Ds D x 25 x N Ds W 5175 / Ds D x 25 x P Ds W 9200 / Ds D x 25 x N Ds W 9200 / Ds D x 25 x P Ds 7211, Ds W 9200 / Ds D x 25 x N Ds 7211, Ds W 9200 / Ds D x 32 x P Ds W 9200 / Ds D x 32 x N Ds W 9200 / Ds D x 32 x Q Ds x 32 x N Ds x 40 x P Ds D x 40 x N Ds D Brúsne kotúče, ušľachtilý korund Na brúsenie nástrojov z vysokovýkonnej rýchloreznej ocele (HSS) Zrnitosť a tvrdosť Vhodný pre 150 x 20 x K Ds W x 20 x J Ds W Príslušenstvo Stojan pre dvojkotúčové brúsky Pre všetky zelené dvojité brúsky od 175 priemeru brúsneho kotúča Výška: 820 Hmotnosť: 19 kg Nástenná konzola pre dvojkotúčové brúsky Pre všetky zelené dvojité brúsky od 175 priemeru brúsneho kotúča Zrnitosť a tvrdosť Vhodný pre 150 x 20 x J Ds W FRÉZY A HOBĽOVAČKY BRÚSKY NA DREVO SKRUTKOVAČE 61
