06 Brusky W. Dvoukotoučové brusky quantum Brusky s vynikajícím poměrem cena/výkon.

Transkript

1 06 Brusky a leštičky Dvoukotoučové brusky Leštičky Talířová bruska Kombinovaná bruska Pásové brusky Bruska na trubky a profily Kartáčové brusky Brusky na vrtáky Bruska na frézy

2 06 Brusky Dvoukotoučové brusky quantum Brusky s vynikajícím poměrem cena/výkon. Bezúdržbový motor s krytem z tlakového hliníkového odlitku Vyvážený rotor s kvalitními kuličkovými ložisky Přestavitelné opěrky obrobku Typ QSM 150 QSM 175 QSM 200 Objednací číslo Cena bez DPH viz ceník viz ceník viz ceník Rozměr nástroje Ø / Ø 16 mm Ø / Ø 32 mm Ø / Ø 32 mm Zrnitost kotoučů K36P / K80N K36P / K80N K36P / K80N Přípojka na odsávání Ne Ano Ano Otáčky motoru ot/min ot/min ot/min Příkon motoru 450 W / 230 V 450 W / 230 V 450 W / 230 V Hlavní rozměry mm mm mm Hmotnost 12 kg 14 kg 16 kg Dvoukotoučové brusky OPTIMUM Kvalitní výrobek pro řemesla a průmysl. Bezúdržbový motor s vyváženým rotorem. Kvalitní kuličková ložiska zajišťují dlouhodobý a tichý chod Přestavitelné opěrky obrobku, ochranné štítky z nerozbitného materiálu Možnost připojení adaptéru odsávání Podpěťový spínač s uzamykatelným nouzovým vypínačem (mimo SM 300) Opti SM 175 Opti SM W 84 kg Opti SM 300 Typ Opti SM 175 Opti SM 200 Opti SM 250 Opti SM 300 Objednací číslo (230 V) Cena bez DPH viz ceník viz ceník - - Objednací číslo (400 V) Cena bez DPH -viz ceník viz ceník viz ceník Rozměr nástroje Ø / Ø 32 mm Ø / Ø 32 mm Ø / Ø 32 mm Ø / Ø 75 mm Zrnitost K36P / K80N K36P / K80N K36P / K80N K36P / K80N Přípojka na odsávání Ano Ano Ano Ano Otáčky motoru ot./min ot./min ot./min ot./min Výkon motoru 450 W 600 W W W Hlavní rozměry mm mm mm mm Hmotnost 14 kg 16 kg 37 kg 84 kg 2 06 Brusky 1. květen 2011

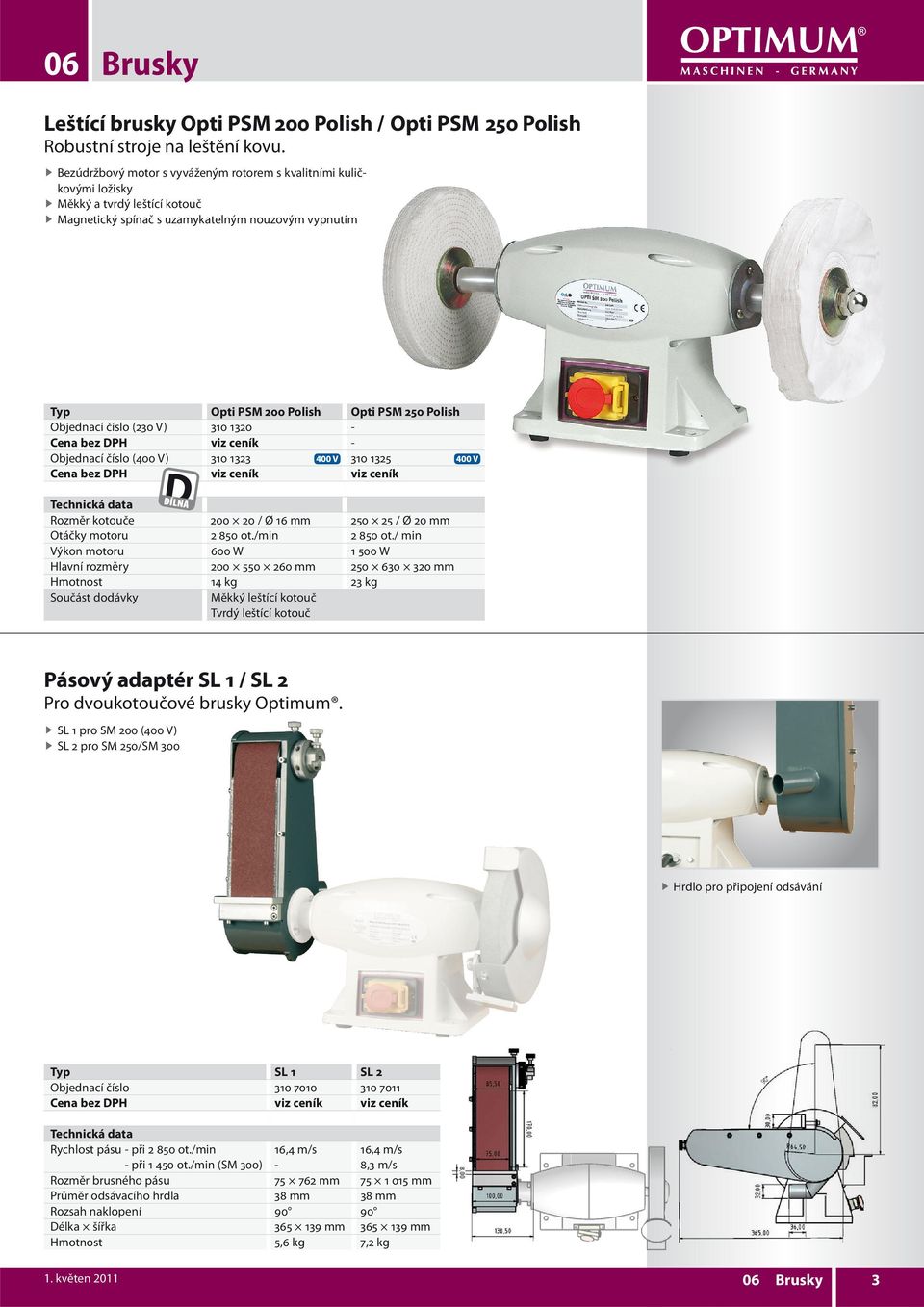

3 06 Brusky Leštící brusky Opti PSM 200 Polish / Opti PSM 250 Polish Robustní stroje na leštění kovu. Bezúdržbový motor s vyváženým rotorem s kvalitními kuličkovými ložisky Měkký a tvrdý leštící kotouč Magnetický spínač s uzamykatelným nouzovým vypnutím Typ Opti PSM 200 Polish Opti PSM 250 Polish Objednací číslo (230 V) Cena bez DPH viz ceník - Objednací číslo (400 V) Cena bez DPH viz ceník viz ceník Rozměr kotouče / Ø 16 mm / Ø 20 mm Otáčky motoru ot./min ot./ min Výkon motoru 600 W W Hlavní rozměry mm mm Hmotnost 14 kg 23 kg Součást dodávky Měkký leštící kotouč Tvrdý leštící kotouč Pásový adaptér SL 1 / SL 2 Pro dvoukotoučové brusky Optimum. SL 1 pro SM 200 (400 V) SL 2 pro SM 250/SM 300 Hrdlo pro připojení odsávání Typ SL 1 SL 2 Objednací číslo Cena bez DPH viz ceník viz ceník Rychlost pásu - při ot./min - při ot./min (SM 300) 16,4 m/s - 16,4 m/s 8,3 m/s Rozměr brusného pásu mm mm Průměr odsávacího hrdla 38 mm 38 mm Rozsah naklopení Délka šířka mm mm Hmotnost 5,6 kg 7,2 kg 1. květen Brusky 3

4 06 Brusky Příslušenství pro kotoučové brusky a leštičky Korundové kotouče Obj. číslo Cena bez DPH Kotouč drsný K36 K36, Ø , Ø 16 mm (QSM 150) viz ceník K36, Ø , Ø 32 mm (QSM 175) viz ceník K36, Ø Ø 32 mm (SM 175) viz ceník K36, Ø , Ø 32 mm (QSM 200) viz ceník K36, Ø Ø 32 mm (SM 200) viz ceník K36, Ø Ø 32 mm (SM 250) viz ceník K36, Ø Ø 75 mm (SM 300) viz ceník Kotouč jemný K 80 K80, Ø , Ø 16 mm (QSM 150) viz ceník K80, Ø , Ø 32 mm (QSM 175) viz ceník K80, Ø Ø 32 mm (SM 175) viz ceník K80, Ø , Ø 32 mm (QSM 200) viz ceník K80, Ø Ø 32 mm (SM 200) viz ceník K80, Ø Ø 32 mm (SM 250) viz ceník K80, Ø Ø 75 mm (SM 300) viz ceník Nástěnný držák s nádobkou na vodu* viz ceník mm Vhodný pro brusky QSM/SM s průměrem kotouče do 200 mm Leštící kotouče Obj. číslo Cena bez DPH Leštící kotouče měkké Ø mm / Ø 16 mm (PSM 200) viz ceník Ø mm / Ø 20 mm (PSM 250) viz ceník Leštící kotouče tvrdé Ø mm / Ø 16 mm (PSM 200) viz ceník Ø mm / Ø 20 mm (PSM 250) viz ceník Podstavec pro brusky* viz ceník Vhodný pro brusky QSM/SM s průměrem kotouče do 175 mm Výška 817 mm Základna mm, horní plocha mm Brusné pásy mm pro SL-1 Obj. číslo Cena bez DPH P 40 BP Zviz ceník P 60 BP Zviz ceník P 80 BP Zviz ceník P 120 BP Zviz ceník Brusné pásy mm pro SL-2 Obj. číslo Cena bez DPH P 40 BP Zviz ceník P 60 BP Zviz ceník P 80 BP Zviz ceník P 120 BP Zviz ceník Univerzální podstavec* S nádobkou na vodu Rozměry mm Vhodný pro brusky QSM/SM s průměrem kotouče do 250 mm Objednací číslo: Cena bez DPH: viz ceník Adaptér pro připojení odsávání Obj. číslo Cena bez DPH Vstup: Ø 27 mm, výstup: Ø 31 / 35 / 40 / 50 mm ADC1 (pro QSM 175/200, SM 175/200) viz ceník ADC2 (pro SM 250) viz ceník * Pro některé brusky je nutné vyvrtat kotvící otvory. Masivní podstavec pro brusky* S nádobkou na vodu Rozměry mm Vhodný pro brusky QSM/SM s průměrem kotouče do 300 mm Objednací číslo: Cena bez DPH: viz ceník 4 06 Brusky 1. květen 2011

5 06 Brusky Talířová bruska quantum TS 305 Univerzálně použitelná při obrábění kovů. Koncovka pro připojení odsávání Pracovní stůl je sklopný od 0 do +45 Nastavení úhlového dorazu od -60 do +60 Vyvážený hliníkový brusný talíř zaručuje klidný chod bez vibrací Výkonný motor 900 W 900 W Typ quantum TS 305 Objednací číslo Cena bez DPH viz ceník Průměr brusného kotouče 305 mm Rozměry stolu mm Naklopení stolu 0 45 Naklopení úhlového dorazu ±60 Otáčky kotouče ot./min Výkon motoru 900 W / 230 V Hlavní rozměry stroje mm Hmotnost 30 kg Součást dodávky Úhlový doraz Brusný talíř 2 brusné samolepící kotouče Samolepící brusné kotouče Obj. číslo Cena bez DPH Ø 305 mm P viz ceník Ø 305 mm P viz ceník Ø 305 mm P viz ceník Ø 305 mm P viz ceník Ø 305 mm P viz ceník Podklad pro suchý zip Ø 305 mm viz ceník Brusné kotouče na suchý zip Ø 305 mm P viz ceník Ø 305 mm P viz ceník Ø 305 mm P viz ceník Ø 305 mm P viz ceník Ø 305 mm P viz ceník Ø 305 mm P viz ceník Kombinovaná bruska Opti DBS 75 Univerzálně použitelná pásová a talířová bruska s nastavitelným ramenem. Univerzálně použitelná, rameno sklopné o 90 Široké možnosti nastavení brusného stolku Nastavitelný úkosový doraz, možnost umístění ve třech místech brusného stolku Jednoduše nastavitelné vedení brusného pásu Dva sklopné stolky, snadno přestavitelné, s rychloupínacími pákami Snadná výměna brusného pásu Silný motor 400 V Vývod pro odsávání Typ Opti DBS 75 Objednací číslo Cena bez DPH viz ceník Rozměr brusného pásu Průměr brusného kotouče Rychlost pásu Velikost brusného stolku Počet otáček Vnitřní Ø odsávacího vývodu Vnější Ø odsávacího vývodu Hlavní rozměry Hmotnost Výkon motoru Součást dodávky mm 150 mm 11 m/s mm ot./min. 47 mm 50 mm mm 62 kg W / 400 V Brusný pás P60 Brusný kotouč P W 400 V Brusné pásy mm Obj. číslo Cena bez DPH P viz ceník P viz ceník P viz ceník P viz ceník Podklad pod suchý zip Ø 150 mm viz ceník Brusné kotouče na suchý zip Ø 150 mm P viz ceník P viz ceník P viz ceník P viz ceník Grafitový podklad pod brusný pás viz ceník 1. květen Brusky 5

6 06 Brusky Kovoobráběcí stroje MBSM / MBSM / MBSM / MBSM Pásové brusky pro profesionální broušení. U provedení 400 V dvě rychlosti pásu Klidný chod bez vibrací zaručuje výborné pracovní výsledky Plocha pro rovinné broušení Rychlá výměna brusného pásu Vývod pro připojení odsávání Nastavitelné ochranný štítek Po jednoduché demontáži opěrky možnost průběžného broušení MBSM a MBSM Stolní brusky bez podstavce (volitelné příslušenství) MBSM a MBSM Dvourychlostní provedení, nižší rychlost pro broušení nerezové oceli Možnost plynulého naklopení brusné jednotky MBSM Rozsah dodávky. MBSM MBSM MBSM S podstavcem (viz volitelné příslušenství) Vol. příslušenství Obj. číslo Cena bez DPH Podstavec MBSM viz ceník Brusné pásy mm, zirkon P 40 ZK viz ceník P 60 ZK viz ceník P 80 ZK viz ceník P 120 ZK viz ceník Všechny brusky MBSM mají možnost průběžného broušení dlouhých obrobků. Typ MBSM MBSM MBSM MBSM Objednací číslo Cena bez DPH viz ceník viz ceník viz ceník viz ceník Rozměr brusného pásu mm mm mm mm Rychlost pásu 19 m/s 9,5 / 19 m/s 14,5 / 29 m/s 14,5 / 29 m/s Ø kontakního kola 130 mm 130 mm 200 mm 200 mm Ø odsávacího nátrubku 73 mm 73 mm 100 mm 100 mm Výkon motoru W / 230 V W / 400 V W / 400 V W / 400 V Rozměry v mm Hmotnost 37 kg 37 kg 72 kg 90 kg Brusné pásy mm, zirkon P 40 ZK viz ceník P 60 ZK viz ceník P 80 ZK viz ceník P 120 ZK viz ceník Brusné pásy mm, zirkon P 40 ZK viz ceník P 60 ZK viz ceník P 80 ZK viz ceník P 120 ZK viz ceník Grafitové podložky samolepící Pro MBSM viz ceník Pro MBSM 75 / BSM viz ceník Pro MBSM 150/ BSM viz ceník 6 06 Brusky 1. květen 2011

7 06 Brusky Opti BSM 75 / Opti BSM 150 Robustní pásové brusky pro hrubé i jemné broušení většiny materiálů. Pogumované hnané a hnací kolo zamezují vibracím Brusný stolek úhlově nastavitelný Silný motor W (BSM 75) a W (BSM 150) Vysoká rychlost pásu 33 m/s Snadná a rychlá výměna pásu Velká plocha pro rovinné broušení, nastavitelná opěrka pro univerzální použití Plynule nastavitelná pracovní opěrka umožňuje rychlé a pohodlné broušení obrobků Stabilní a tuhá konstrukce stroje Dva koncovky pro připojení odsávání Brusný pás P 60 na ocel je součástí dodávky Opěrka umožňuje stabilní zapření broušeného materiálu Jednoduché přestavení úhlu pracovního stolku pomocí rychloupínacího šroubu Jednostraně montované ložisko umožňuje snadnou výměnu pásu Univerzální klíč pro nastavení umístěný v držáku na brusce Nastavení pásu nez nářadí pomocí rychloupínací páky Po jednoduché demontáži opěrky možnost průběžného broušení Typ Opti BSM 75 Opti BSM 150 Objednací číslo Cena bez DPH viz ceník viz ceník Rozměr brusného pásu mm mm Brusná plocha mm mm Otáčky motoru ot./min ot./min Rychlost pásu 33 m/s 33 m/s Ø odsávacího nátrubku - vstup 57 mm 57 mm Ø odsávacího nátrubku - výstup 60 mm 60 mm Výkon motoru W / 400 V W / 400 V Rozměry stroje mm mm Hmotnost 102 kg 125 kg Nastavení pásu pomocí rychloupínací páky není potřeba žádné nářadí Volitelné příslušenství Obj. číslo Cena bez DPH Brusné pásy mm, zirkon P 40 ZK viz ceník P 60 ZK viz ceník P 80 ZK viz ceník P 120 ZK viz ceník Brusné pásy mm, zirkon P 40 ZK viz ceník P 60 ZK viz ceník P 80 ZK viz ceník P 120 ZK viz ceník Grafitové podložky samolepící Pro BSM 75 / MBSM viz ceník Pro BSM 150 / MBSM viz ceník Opěrky obrobku Opěrka pro BSM viz ceník Opěrka pro BSM viz ceník Brusný pás š. 75 mm Samolepící grafitový podklad Opěrka obrobku (viz volitelné příslušenství), plynule nastavitelná. 1. květen Brusky 7

8 06 Brusky Kvalita Made in Europe Kovoobráběcí stroje Bruska na trubky a profily RPSM 2 Přesné a velmi rychlé vybroušení konců trubek a profilů např. pro přípravu svařování, apod. Pro kovové trubky a profily Snadná obsluha nastavitelného brusného přípravku Dvě rychlosti pásu pro nerez-barevné kovy / ocel Možnost rovinného broušení na horní části stroje Široká škála broušených průměrů mm (výměnné válečky jako volitelné příslušenství) Výškově nastavitelný brusný váleček Rychlá změna broušeného průměru Snadné nastavení úhlu broušení Výkonný motor Snadné ovládání upínacího přípravku Úhel vybrušování nastavitelný Upínací přípravek na trubky RPSM 2 se sadou výměnných brusných válečků (vol. příslušenství). Snadná a rychlá změna upínání z čtyřhranného profilu na upínání pro trubky Typ RPSM 2 Objednací číslo Cena bez DPH viz ceník Rozměry pásu mm Výkon motoru W Rychlost pásu 15 / 30 m/s Použitelné pro průměry mm Nastavitelný brusný úhel Průměr odsávací příruby mm Rozměry mm Hmotnost 196 kg Součást dodávky 1 brusný pás K40 1 váleček ø 28 mm Rychlá výměna brusného válečku Výměnné válečky ø 20 mm viz ceník ø 26 mm viz ceník ø 32 mm viz ceník ø 42 mm viz ceník ø 48 mm viz ceník ø 60 mm viz ceník ø 76 mm viz ceník Výškové nastavení brusného válečku Brusné pásy mm, zirkon P 40 ZK viz ceník P 60 ZK viz ceník P 80 ZK viz ceník P 120 ZK viz ceník Grafitový podklad viz ceník 8 06 Brusky 1. květen 2011

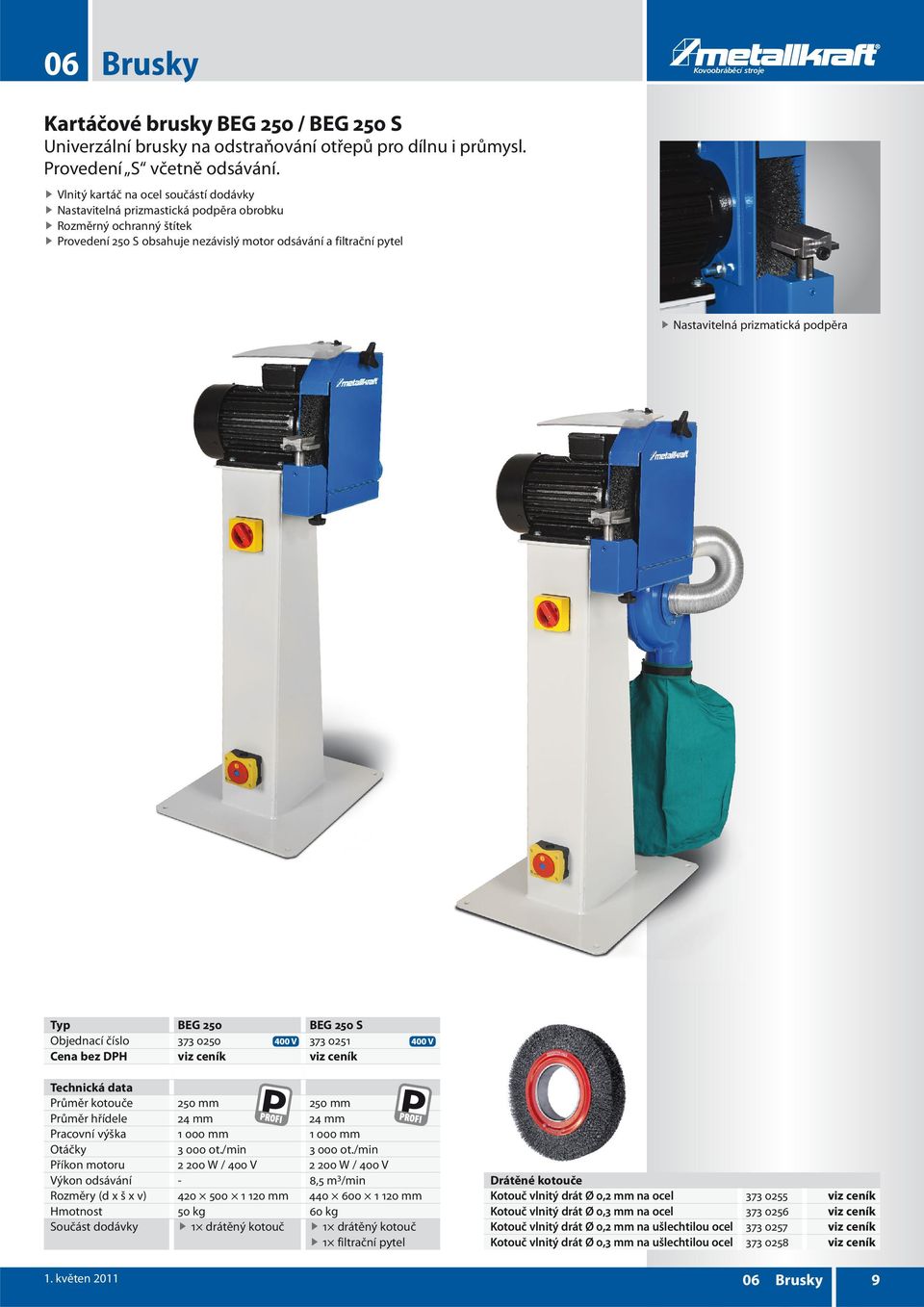

9 06 Kovoobráběcí Brusky stroje Kartáčové brusky BEG 250 / BEG 250 S Univerzální brusky na odstraňování otřepů pro dílnu i průmysl. Provedení S včetně odsávání. Vlnitý kartáč na ocel součástí dodávky Nastavitelná prizmastická podpěra obrobku Rozměrný ochranný štítek Provedení 250 S obsahuje nezávislý motor odsávání a filtrační pytel Nastavitelná prizmatická podpěra Typ BEG 250 BEG 250 S Objednací číslo Cena bez DPH viz ceník viz ceník Průměr kotouče 250 mm 250 mm Průměr hřídele 24 mm 24 mm Pracovní výška mm mm Otáčky ot./min ot./min Příkon motoru W / 400 V W / 400 V Výkon odsávání - 8,5 m 3 /min Rozměry (d x š x v) mm mm Hmotnost 50 kg 60 kg Součást dodávky 1 drátěný kotouč 1 drátěný kotouč 1 filtrační pytel Drátěné kotouče Kotouč vlnitý drát Ø 0,2 mm na ocel viz ceník Kotouč vlnitý drát Ø 0,3 mm na ocel viz ceník Kotouč vlnitý drát Ø 0,2 mm na ušlechtilou ocel viz ceník Kotouč vlnitý drát Ø 0,3 mm na ušlechtilou ocel viz ceník 1. květen Brusky 9

10 06 Brusky Kovoobráběcí stroje Brusky na vrtáky GSC Perfektně naostřený vrták během okamžiku. Mimořádně rychlé, velmi jednoduché a přesné broušení. Ekonomické a efektivní řešení pro všechny nástrojárny a strojírenské provozy Kotouče s vysokými otáčkami CBN pro HSS vrtáky nebo SD kotouče (vol. příslušenství) na karbidové vrtáky Vysoká přesnost broušení a minimální úběr materiálu vrtáku při přebrušování zajišťuje vyšší výkon, přesnější výsledek práce a delší životnost nástroje Jednoduchá a velmi nenáročná obsluha s perfektními výsledky broušení vrtáků nikdy nebylo jednodušší Vývod pro připojení odsávání Spirálové vrtáky Povlakované vrtáky 1) Vložení vrtáku do kleštiny a upnutí v kleštinovém upínači Vrtáky na hluboké díry 2) Nastavení správné polohy vrtáku NC v yvrtáváky Vrtáky do plechu Kleštinový upínač zaručuje přesné upnutí a precizní výsledek broušení. GS-21 B bruska na spirálové vrtáky pravé ø 8 25,4 mm, S adaptérem a sadou kleštin (vol. příslušenství) pro průměr již od 3 mm. Rychlořezné vrtáky 3) Nabroušení ostří a příčného ostří DG vrtáky 4) Podbroušení vrtáku GS-1 bruska na spirálové vrtáky pravé ø 2 13 mm, úhel broušení S adaptérem a sadou kleštin (volitelné příslušenství) možno brousit vrtáky až do ø 16 mm. GS-34 bruska na spirálové vrtáky pravé ø 8 34 mm, s přípojkou pro odsávání. S adaptérem a sadou kleštin (volitelné příslušenství) možno brousit vrtáky již od ø 3 mm. Vrtáky na dřevo Typ Typ vrtáku Průměr vrtáku Úhel broušení, typ Otáčky Rozměry v mm Hmotnost Obj. číslo Cena bez DPH ostření (ot./min) GS-1 Spirálové pravé 2 13 mm (do 16 mm s adaptérem , podbrus A kg viz ceník obj.č ) GS-21 B Spirálové pravé 8 25,4 mm (od 3 mm , podbrus A ,8 kg viz ceník s adaptérem obj.č ) GS-34 Spirálové pravé 8 34 mm (od 3 mm s adaptérem , podbrus A ,8 kg viz ceník obj.č ) GS-3 Spirálové levé 2 13 mm , podbrus A kg viz ceník GS-5 Do plechu 3 13 mm , podbrus E ,5 kg viz ceník GS-22 Do plechu mm , podbrus E ,8 kg viz ceník GS-18 Rychlořezné 3 13 mm 135, křížový podbrus C ,1 kg viz ceník spirálové pravé GS-19 DG vrtáky 3 13 mm 135, křížový podbrus C kg viz ceník GS-16 Vrtáky do dřeva 2 13 mm ,9 kg viz ceník Brusky 1. květen 2011

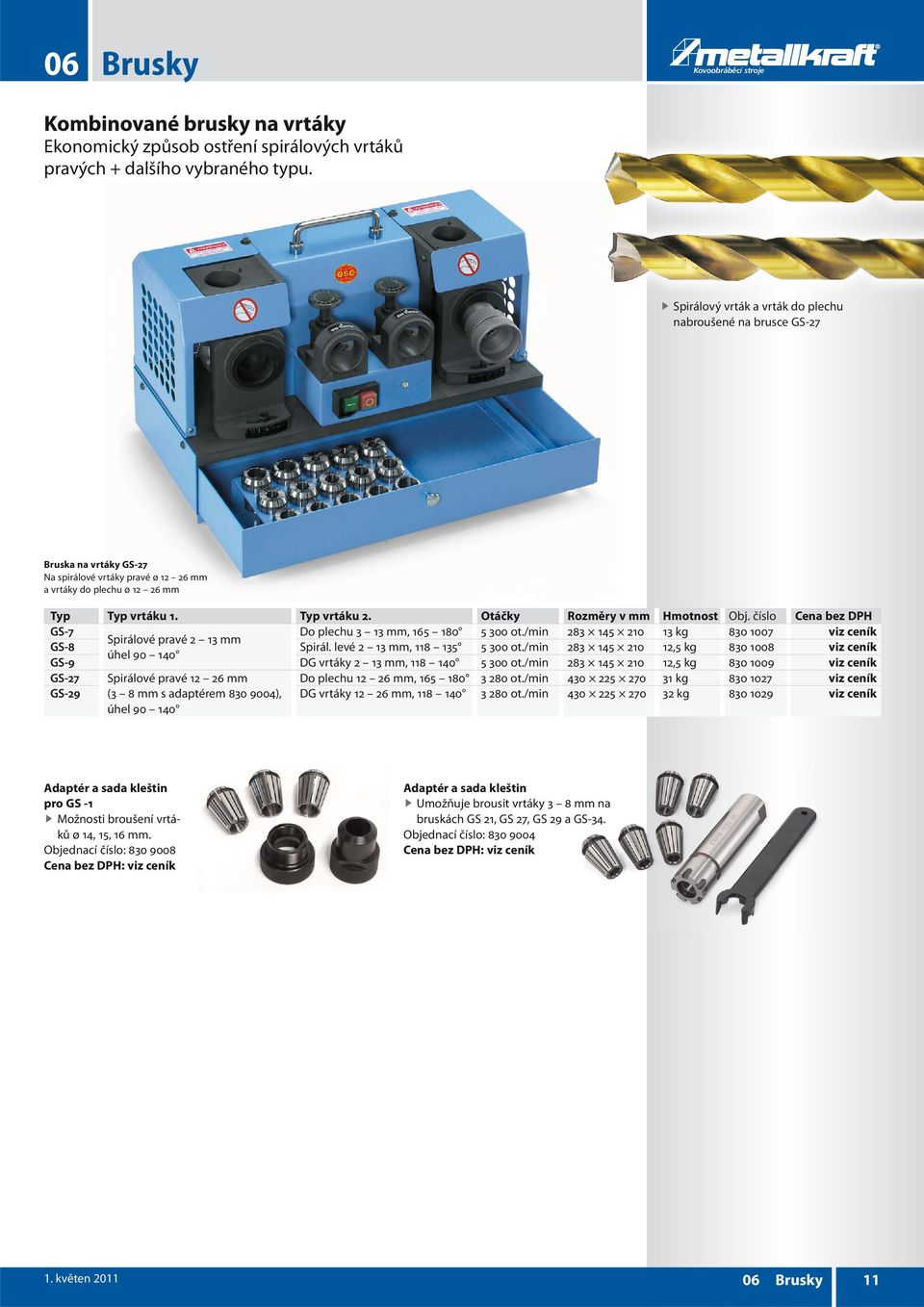

11 06 Kovoobráběcí Brusky stroje Kombinované brusky na vrtáky Ekonomický způsob ostření spirálových vrtáků pravých + dalšího vybraného typu. Spirálový vrták a vrták do plechu nabroušené na brusce GS-27 Bruska na vrtáky GS-27 Na spirálové vrtáky pravé ø mm a vrtáky do plechu ø mm Typ Typ vrtáku 1. Typ vrtáku 2. Otáčky Rozměry v mm Hmotnost Obj. číslo Cena bez DPH GS-7 Do plechu 3 13 mm, ot./min kg viz ceník Spirálové pravé 2 13 mm GS-8 Spirál. levé 2 13 mm, ot./min ,5 kg viz ceník úhel GS-9 DG vrtáky 2 13 mm, ot./min ,5 kg viz ceník GS-27 Spirálové pravé mm Do plechu mm, ot./min kg viz ceník GS-29 (3 8 mm s adaptérem ), úhel DG vrtáky mm, ot./min kg viz ceník Adaptér a sada kleštin pro GS -1 Možnosti broušení vrtáků ø 14, 15, 16 mm. Objednací číslo: Cena bez DPH: viz ceník Adaptér a sada kleštin Umožňuje brousit vrtáky 3 8 mm na bruskách GS 21, GS 27, GS 29 a GS-34. Objednací číslo: Cena bez DPH: viz ceník 1. květen Brusky 11

12 06 Brusky Kovoobráběcí stroje Bruska GS-6 na drážkovací frézy Perfektně nabroušený nástroj za minutu. Pro 2, 3 a 4-břité frézy Precizní výsledky broušení, záruka přesnosti do 0,02 mm Vysoká přesnost mezi každou drážkou Snadná obsluha, rychlé nabroušení stopkové frézy Vysoká přesnost provedení upínacího pouzdra z vysoce legované oceli Úběr materiálu při přebroušení pouze 0,2 mm Vysoce účinný stejnosměrný motor Kvalitní diamantový (SD) kotouč Možnost přenášení 14 kg Dvoubřité frézy Tříbřité fréz y Čtyřbřité frézy Typ Typ frézy Průměr Úhel broušení Otáčky Rozměry v mm Hmotnost Obj. číslo Cena bez DPH GS-6 2, 3 a 4-břité drážkovací 3 12 mm ot./min ,7 kg viz ceník GS-26 2, 3 a 4-břité drážkovací mm ot./min kg viz ceník Brusky 1. květen 2011

13 06 Brusky Bruska na vrtáky Opti DG 20 Bruska s plynulou regulací otáček a velkou přesností opakování. Masivní litinová základní deska s velkou vlastní hmotností zajišťuje klidný chod bez vibrací Vyvážený rotor s kvalitními kuličkovými ložisky zajišťuje dlouhou životnost a tichý chod Velký rozsah broušení spirálových pravořezných vrtáků s válcovou stopkou 3 20 mm, broušení vrtáků s kuželovou stopkou vyžaduje délku šroubovice min. 115 mm Velká přesnost opakování díky prizmaticky vedenému posuvu s nastavitelným dorazem Plynulá regulace otáček pro různé materiály Možnost nastavení úhlu pro všechny běžné typy spirálových vrtáků ( ) Stabilní prizmatické vyložení zaručuje přesné centrování a pevné držení U broušení vrtáků s kuželovou stopkou doporučujeme min. délku šroubovice 115 mm Samosrovnávací brusný hrníček Není nutný obtah Tabulka geometrie vrtáků s údaji o úhlech pro broušení spirálových vrtáků a vrtáků z tvrdokovu. Typ Opti DG 20 Objednací číslo Cena bez DPH viz ceník Rozsah broušení 3 20 mm Otáčky plynule měnitelné ot/min Úhel ostření špičky Vnější průměr brusného hrníčku 40 mm Vnitřní průměr brusného hrníčku 26 mm Hloubka brusného hrníčku 22 mm Upnutí brusného hrníčku M10 Výkon motoru 600 W / 230 V Rozměry mm Hmotnost 26 kg Volitelné příslušenství Obj. číslo Cena bez DPH Brusný hrníček na HSS vrtáky viz ceník Brusný hrníček na tvrdokovové vrtáky viz ceník 1. květen Brusky 13

14 06 Brusky Kovoobráběcí stroje Brusky 1. květen 2011
