1 KÚPEĽNE & INTERIÉR 2018 / 2019

2 Obsah OBKLADY A DLAŽBY Booka 3 Moderat 4 Burial 5 KÚPEĽŇOVÝ NÁBYTOK A UMÝVADLÁ Novinky 6 Moss 7 Tiara 9 Scarlet 11 Nábytkové umývadlá 14 Umývadlá na dosku 15 Lily, Yana, Sheila, Taro 17 Zrkadlové skrinky a zrkadlá 18 BATÉRIE 20 Sandy 20 Diana Novinka 21 Arlen 22 Victoria 23 Erin, Hard, Vivian Novinka 24 Shower Sky Novinka 25 Catrina, Kirk 26 Hlavové a ručné sprchy 27 Príslušenstvo k batériam a ventily 28 VANE 29 Pravouhlé vane Rina a Debby 29 Asymetrické vane Olive 30 Vaňová zástena Sally 30 SPRCHOVÉ VANIČKY 31 Drop a Gate 31 SPRCHOVÉ KÚTY DEEP 32 RADIÁTORY 35 Vzorkovník farebných prevedení radiátorov 36 Maya Novinka 37 Sunset Retro Novinka 39 Florida Novinka 47 Ruby 48 Darwin 49 Nevis 50 Nila 51 Vykurovacie tyče Baru 53 Príslušenstvo k radiátorom 54 Odporúčaná armatúra k radiátorom 55 TECHNICKÉ NÁKRESY 57 VYSVETLIVKY PIKTOGRAMOV 58 Dizajn, kvalita a precíznosť Špičkové vyhotovenie dizajnových produktov do kúpeľní a interiérov pre vašu spokojnosť na dlhé roky. Slovenská značka s európskou výrobou LOTOSAN je slovenská značka kúpeľní a interiérov s výrobou v európskych závodoch. Stojí na viac ako 25-ročných skúsenostiach. Exkluzívne predajné miesta Kolekcie značky LOTOSAN sú dostupné len u vybraných a autorizovaných predajcov. 1 2

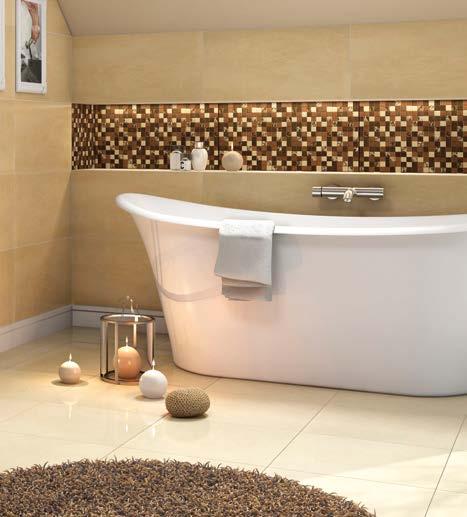

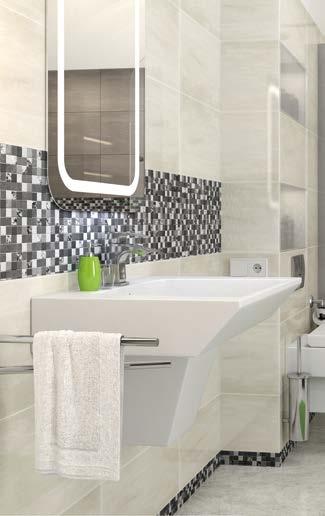

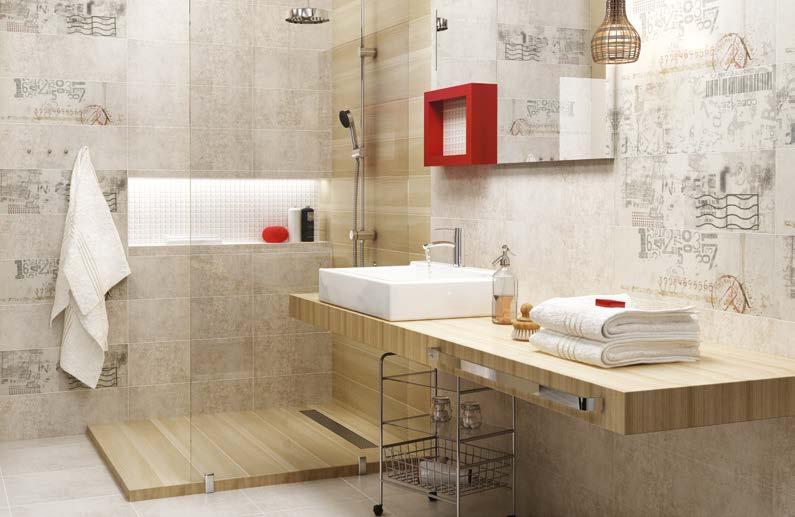

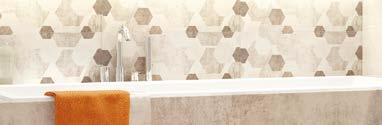

3 OBKLADY A DLAŽBY OBKLADY A DLAŽBY Booka Moderat Obklad BOOKA 30 x 60 cm balenie 0,9m 2 18,96 / m 2 Mozaika mix BOOKA 30 x 30 cm 6,79 / kus Obklad MODERAT 20 x 60 cm balenie 1,08m 2 18,71 / m 2 Reliéfny obklad MODERAT 20 x 60 cm balenie 1,08m 2 21,71 / m 2 Mozaika MODERAT 30 x 30 cm 6,79 / kus Bianco S200X6001MODTBI Bianco SS200X6001MODTBI Grys S300X6001BOOKGR Beige S300X6001BOOKBE Grafit MP298X2981BOOKGTMX Brown MP298X2981BOOKBRMX Bianco MP298X2981MODTBI Grys MP298X2981MODTGR Grys S200X6001MODTGR Grys SS200X6001MODTGR Grafit S300X6001BOOKGT Brown S300X6001BOOKBR Inserto mix BOOKA 30 x 60 cm 15,29 / kus Grafit I300X6001BOOKGTMX Brown I300X6001BOOKBRMX Dlažba BOOKA 40 x 40 cm balenie 1,6m 2 18,71 / m 2 Inserto MODERAT 20 x 60 cm 11,56 / kus Dlažba MODERAT 40 x 40 cm balenie 1,6m 2 18,71 / m 2 Listela mix BOOKA 5,8 x 60 cm 7,76 / kus Sklenená listela BOOKA 2,3 x 60 cm 10,99 / ks Grys A I200X6001MODTGRA Grys B I200X6001MODTGRB Grafit L058X6001BOOKGTMX Grafit LG023X6001LISZGT Brown L058X6001BOOKBRMX Wenge LG023X6001LISZWE Grys P400X4001BOOKGR Beige P400X4001BOOKBE Grys C I200X6001MODTGRC Grys Hexagon IH200X6001MODTGR P400X4001MODTGR 3 4

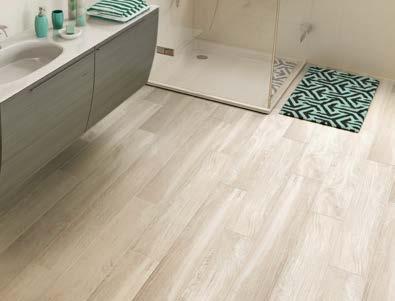

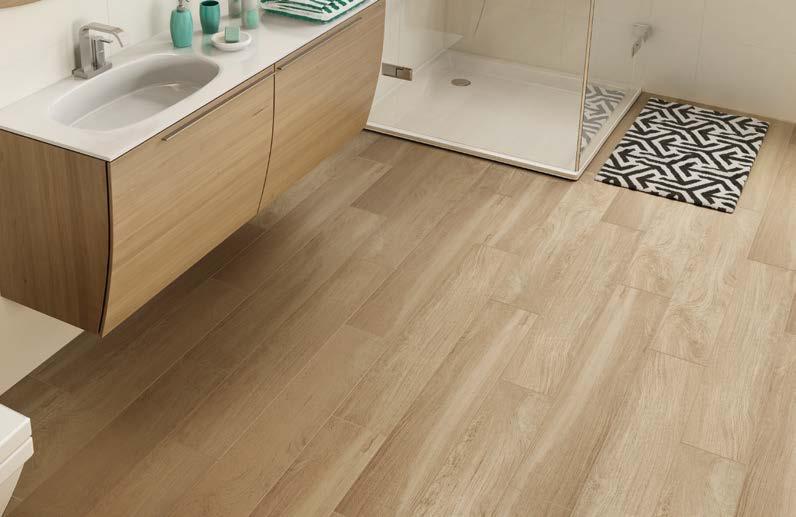

4 DLAŽBA Burial KÚPEĽŇOVÝ Nabytok a umyvadla Dlažba BURIAL 16 x 99 cm balenie 1,1m 2 32,29 / m 2 Sokel BURIAL 7,2 x 49 cm 3,36 / kus Novinky 2018 bianco, PEI 5 RR160X9851BURIBI beige, PEI 4 RR160X9851BURIBE bianco C072X4911BURIBI beige C072X4911BURIBE brown C072X4911BURIBR Kvalitný materiál Vonkajšie časti a korpus nábytku LOTOSAN je vyrobený vákuovou lisovacou technikou. Základom je vysoko kvalitná MDF doska s povrchovou úpravou vysoko lesklým polymérovým filmom. Vďaka tomu je nábytok LOTOSAN odolný voči škvrnám a ľahko sa udržiava čistý. Kvalitná keramika a výrobný proces zaručuje špičkovú kvalitu pri keramických umývadlách. brown, PEI 3 RR160X9851BURIBR Systém Soft Close Všetky dvierka nábytku LOTOSAN sú vybavené systémom Soft Close, ktorý spomaľuje zatváranie dvierok. Vďaka tomu sa dvierka šetria a majú dlhšiu životnosť. Okrem toho má náš systém Soft Close aj jednoduchý spôsob vyberania dvierok z pántov. Eko moderné riešenia Všetky svietidlá a osvetlenia v ponuke nábytku LOTOSAN sú vybavené LED technológiou, ktorá je jedným z lídrov efektívnejšieho využívania energie. Materiál použitý pri výrobe neobsahuje ortuť, nevyžaruje UV či infračervené žiarenie, produkty LOTOSAN sú priateľské k prírode! 5 6

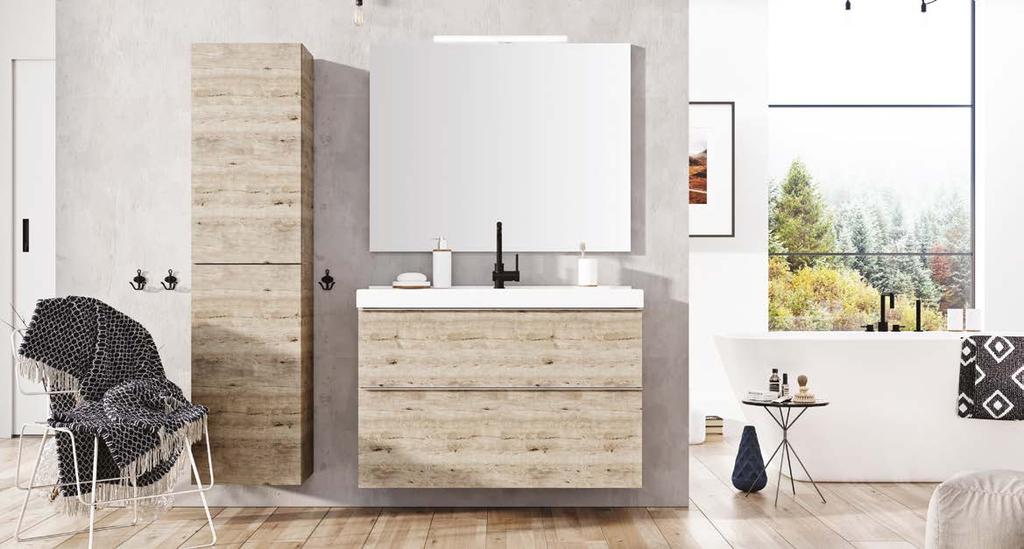

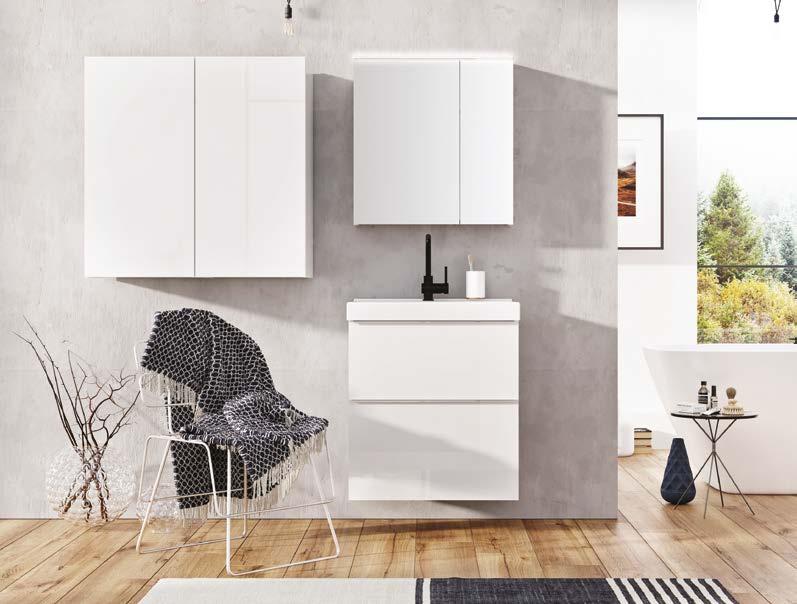

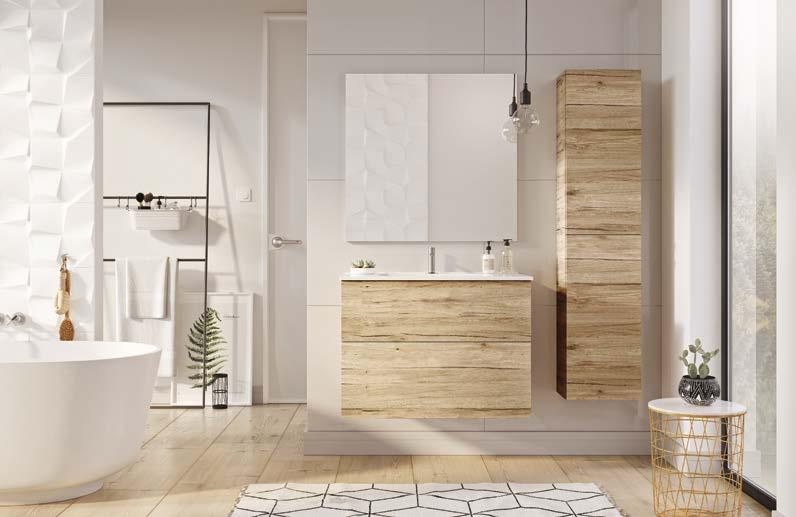

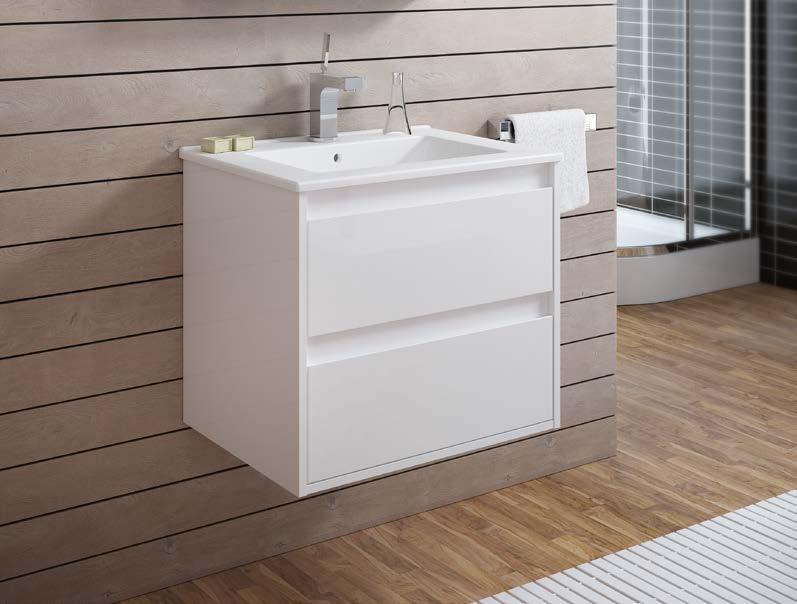

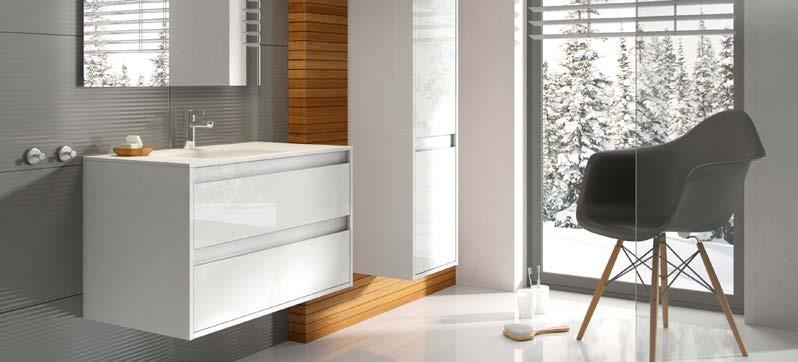

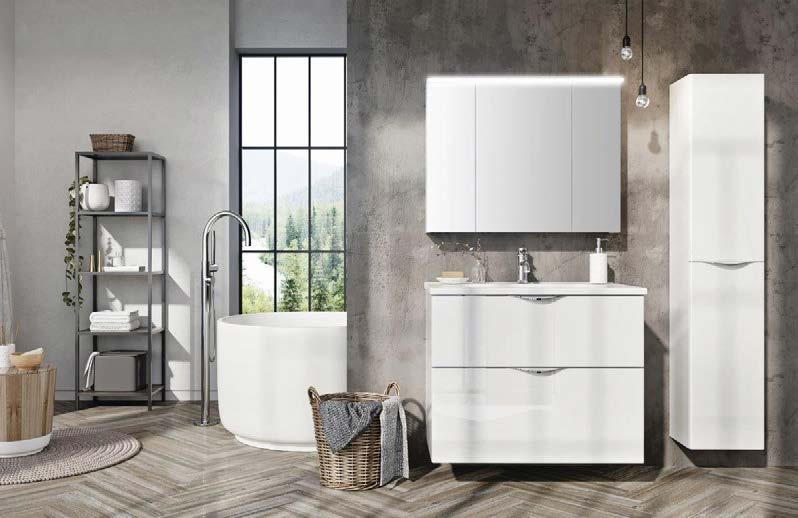

5 KÚPEĽŇOVÝ NÁBYTOK Moss Skrinka pod umývadlo MOSS 60cm 60 x 45,6 x 53 cm 2 zásuvky - vrchná s výrezom na sifón Umývadlo a batéria nie je súčasťou produktu. Biela lesklá LN Sanremo štruktúrovaná LN Grafit matná LN Skrinka pod umývadlo MOSS 80cm 80 x 45,6 x 53 cm 2 zásuvky - vrchná s výrezom na sifón Umývadlo a batéria nie je súčasťou produktu. Biela lesklá LN Sanremo štruktúrovaná LN Grafit matná LN TIP - 120cm Skombinovaním 2x 60cm skrinka + 2 umývadlá získate krásny umývadlový dvojset o šírke 120 cm. Skrinka pod umývadlo MOSS 100cm 100 x 45,6 x 53 cm 2 zásuvky - vrchná s výrezom na sifón Umývadlo a batéria nie je súčasťou produktu. Biela lesklá LN Sanremo štruktúrovaná LN Grafit matná LN Vysoká bočná skrinka MOSS 160cm 35 x 30 x 160 cm Vrchná časť: 3x výškovo nastaviteľné sklenené police, 1x pevná spodná polica Spodná časť: 1x výškovo nastaviteľná polica, 1x pevná spodná polica Biela lesklá LN Sanremo štruktúrovaná LN Grafit matná LN Umývadlá Mayla, Ello a Iris Skombinujte si skrinky pod umývadlo MOSS s umývadlami Mayla, Ello a Iris na strane 14. Pre správny výber sa poraďte so svojím predajcom. 7 8

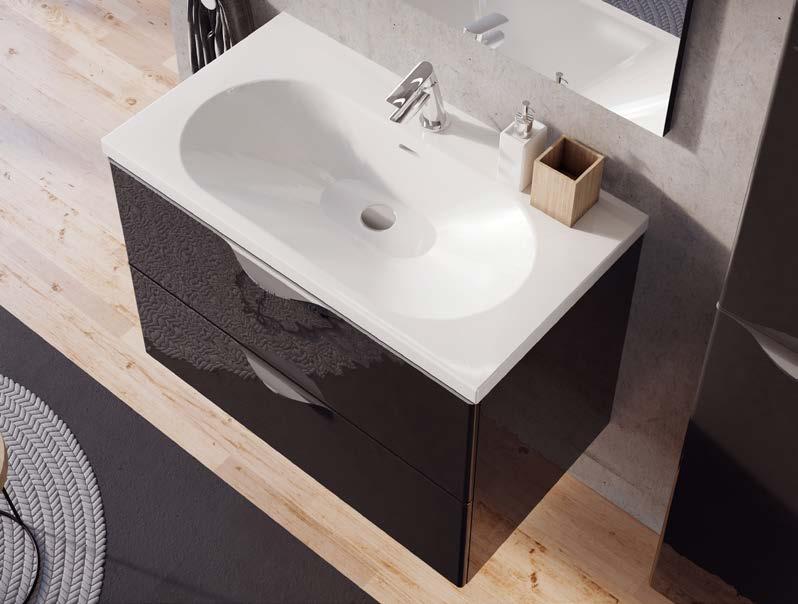

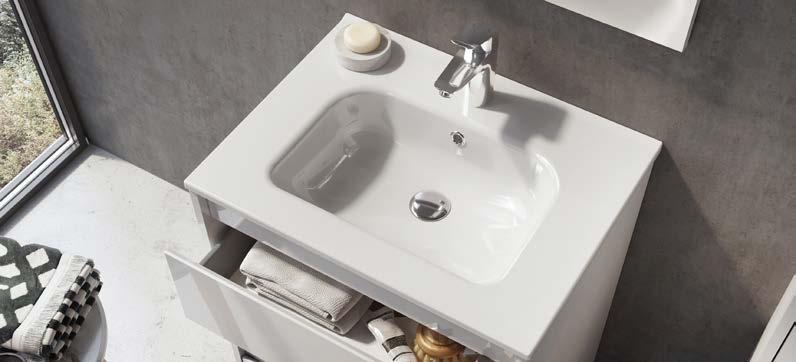

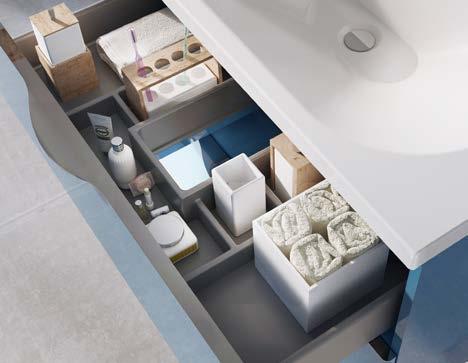

6 KÚPEĽŇOVÝ NÁBYTOK Tiara Skrinka pod umývadlo TIARA 60cm 59,6 x 45 x 63 cm 2 zásuvky - vrchná s organizérom a výrezom na sifón Umývadlo a batéria nie je súčasťou produktu. Biela lesklá LN Kalená sivá LN Modrá lesklá LN Skrinka pod umývadlo TIARA 80cm 79,6 x 45 x 63 cm 2 zásuvky - vrchná s organizérom a výrezom na sifón Umývadlo a batéria nie je súčasťou produktu. Biela lesklá LN Kalená sivá LN Modrá lesklá LN Skrinka pod dvojumývadlo TIARA 120cm 120 x 45 x 63 cm 4 zásuvky - vrchné obe s organizérom a výrezom na sifón Umývadlá a batérie nie sú súčasťou produktu. Biela lesklá LN Kalená sivá LN Modrá lesklá LN Vysoká bočná skrinka TIARA 150cm 30 x 23,6 x 150 cm Vrchná časť: 2x výškovo nastaviteľné sklenené police, 1x pevná spodná polica Vrchné dvierka: 2x pevná sklenená polička so zábranou Spodná časť: 2x výškovo nastaviteľné police, 1x pevná spodná polica Ľavá - farba Kód Cena Biela lesklá LN Kalená sivá LN Modrá lesklá LN Pravá - farba Kód Cena Biela lesklá LN Kalená sivá LN Modrá lesklá LN Umývadlá Mayla, Ello a Iris Skombinujte si skrinky pod umývadlo TIARA s umývadlami Mayla, Ello a Iris na strane 14. Pre správny výber sa poraďte so svojím predajcom. 9 10

7 KÚPEĽŇOVÝ NÁBYTOK Scarlet Skrinka pod umývadlo / dosku SCARLET 60cm 60 x 45 x 26,5 cm 1 zásuvka s organizérom s výrezom na sifón Umývadlo a batéria nie je súčasťou produktu. Biela lesklá LN Sanremo štruktúrovaná LN Antracit lesklá LN Skrinka pod dosku SCARLET 60cm 60 x 45x 26,5 cm 1 zásuvka s organizérom, bez výrezu na sifón Biela lesklá LN Sanremo štruktúrovaná LN Antracit lesklá LN Skrinka pod umývadlo / dosku SCARLET 60cm 60 x 45 x 62 cm 2 zásuvky, vrchná s organizérom a výrezom na sifón Umývadlo a batéria nie je súčasťou produktu. Biela lesklá LN Sanremo štruktúrovaná LN Antracit lesklá LN Skrinka pod dosku SCARLET 60cm 60 x 45 x 62 cm 2 zásuvky, vrchná s organizérom, bez výrezu na sifón Biela lesklá LN Sanremo štruktúrovaná LN Antracit lesklá LN Skrinka pod umývadlo / dosku SCARLET 80cm 80 x 45 x 26,5 cm 1 zásuvka s organizérom a výrezom na sifón Umývadlo a batéria nie je súčasťou produktu. Biela lesklá LN Sanremo štruktúrovaná LN Antracit lesklá LN Skrinka pod dosku SCARLET 80cm 80 x 45 x 26,5 cm 1 zásuvka s organizérom, bez výrezu na sifón Biela lesklá LN Sanremo štruktúrovaná LN Antracit lesklá LN Skrinka pod umývadlo / dosku SCARLET 80cm 80 x 45 x 62 cm 2 zásuvky, vrchná s organizérom a výrezom na sifón Umývadlo a batéria nie je súčasťou produktu. Biela lesklá LN Sanremo štruktúrovaná LN Antracit lesklá LN Skrinka pod dosku SCARLET 80cm 80 x 45 x 62 cm 2 zásuvky, vrchná s organizérom, bez výrezu na sifón Biela lesklá LN Sanremo štruktúrovaná LN Antracit lesklá LN Nábytkové Umývadlá / Umývadlá na dosku+doska Skombinujte si skrinky pod umývadlo SCARLET s umývadlami Mayla, Ello a Iris na strane 14. Umývadlá na dosku a dosky nájdete na strane Pre správny výber sa poraďte so svojím predajcom

8 KÚPEĽŇOVÝ NÁBYTOK Scarlet NÁBYTKOVÉ UMÝVADLÁ Ello, Mayla, Iris Skrinka pod umývadlo / dosku SCARLET 100cm 100 x 45 x 26,5 cm 1 zásuvka s organizérom a výrezom na sifón Umývadlo a batéria nie je súčasťou produktu. Biela lesklá LN Sanremo štruktúrovaná LN Antracit lesklá LN Skrinka pod dosku SCARLET 100cm 100 x 45 x 26,5 cm 1 zásuvka s organizérom, bez výrezu na sifón Biela lesklá LN Sanremo štruktúrovaná LN Antracit lesklá LN Nábytkové umývadlo ELLO 60cm* 61 x 46 x 17,5 cm, Kód: LK Nábytkové umývadlo MAYLA 60cm 60,8 x 46 x 17,3 cm, Kód: LK Nábytkové umývadlo IRIS 60cm 61 x 46 x 16,9 cm, Kód: LK Skrinka pod umývadlo / dosku SCARLET 100cm 100 x 45 x 62 cm 2 zásuvky, vrchná s organizérom a výrezom na sifón Umývadlo a batéria nie je súčasťou produktu. Biela lesklá LN Sanremo štruktúrovaná LN Antracit lesklá LN Skrinka pod dosku SCARLET 100cm 100 x 45 x 62 cm 2 zásuvky, vrchná s organizérom, bez výrezu na sifón Biela lesklá LN Sanremo štruktúrovaná LN Antracit lesklá LN Nábytkové umývadlo ELLO 80cm* 81 x 46 x 17,5 cm, Kód: LK Nábytkové umývadlo MAYLA 80cm 80,8 x 64 x 17,3 cm, Kód: LK Nábytkové umývadlo IRIS 80cm 81 x 46 x 16,9 cm, Kód: LK Nízka bočná skrinka SCARLET 40 x 31,5 x 80 cm 2 výškovo nastaviteľné poličky, systém Push To Open Nábytkové umývadlo ELLO 100cm* 101 x 46 x 17,5 cm, Kód: LK Nábytkové umývadlo MAYLA 100cm 100,8 x 45 x 17,3 cm, Kód: LK Nábytkové umývadlo IRIS 100cm 101 x 46 x 16,9 cm, Kód: LK Biela lesklá LN Sanremo štruktúrovaná LN Antracit lesklá LN Nábytkové Umývadlá / Umývadlá na dosku+doska Skombinujte si skrinky pod umývadlo SCARLET s umývadlami Mayla, Ello a Iris na strane 14. Umývadlá na dosku a dosky nájdete na strane Pre správny výber sa poraďte so svojím predajcom. Nábytkové dvojumývadlo ELLO 120cm* 121 x 46 x 17,5 cm, Kód: LK Nábytkové dvojumývadlo MAYLA 120cm 120,8 x 46 x 17,3 cm, Kód: LK Nábytkové dvojumývadlo IRIS 120cm 121 x 46 x 16,9 cm, Kód: LK *Séria ELLO je dostupná od Jeseň / Zima

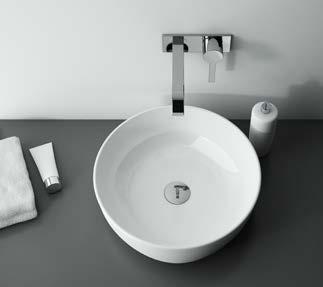

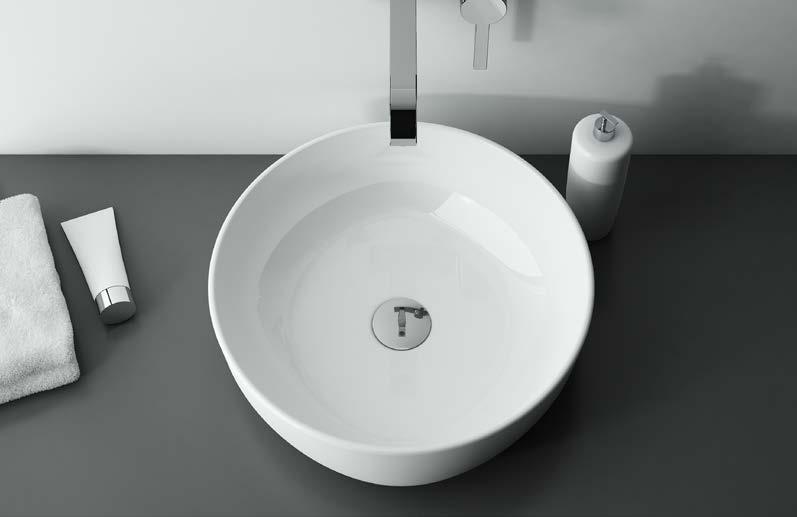

9 BATÉRIE Sandy UMÝVADLÁ Na dosku Umývadlo na dosku BLANCHE 52 x 39,5 x 13 cm Kód: LK Umývadlo na dosku LIMONA 41,5 x 41,5 x 13,5 cm Kód: LK Umývadlo na dosku ALASKA 41 x 41 x 16 cm Kód: LK Umývadlo na dosku CALLA 35,5 x 35,5 x 12,5 cm Kód: LK Novinky Umývadlo na dosku SOLERO 50 x 35,5 x 12 cm Kód: LK Umývadlo na dosku ROSE 48 x 37 x 13 cm Kód: LK Umývadlo na dosku HELLA 48 x 37 x 13,5 cm Kód: LK Umývadlo na dosku LUPO 45,5 x 45,5 x 14,5 cm Kód: LK Aké podpery potrebujem? Umývadlo na dosku AURÉLIA 71,5 x 41 x 14,5 cm Kód: LK Umývadlo na dosku CUBANA 54 x 42 x 14,5 cm Kód: LK Umývadlo na dosku CHARMANT 45,5 x 32,5 x 13,5cm Kód: LK Umývadlo na dosku MANDY 45 x 40 x 14,5 cm Kód: LK Umývadlo na dosku ATHENA 73 x 38 x 15 cm Kód: LK Umývadlo na dosku AMBER 70 x 38 x 15 cm Kód: LK Podpera pod dosku Dizzy Dĺžka x 3,5 x 15 cm Môže slúžiť aj ako držiak na uterák. Dĺžka Kód Cena 37 cm LN cm LN cm LN Veľkosť podpery závisí od hĺbky dosky. Pre všetky dosky LOTOSAN s hĺbkou 46cm je vhodná podpera s dĺžkou 43cm LN6827 Odporúčaný min počet podpier bez skrinky pod doskou, podľa dĺžky: cm - 2ks cm - 3ks Pre správny výber sa poraďte so svojím predajcom. Doska pod umývadlo Biela lesklá Dĺžka x 46 x 2,8 cm Doska pod umývadlo Dub štruktúrovaná Dĺžka x 46 x 2,8 cm Doska pod umývadlo Sanremo štruktúrovaná Dĺžka x 46 x 2,8 cm Dĺžka Kód Cena Dĺžka Kód Cena Dĺžka Kód Cena 60 cm LN cm LN cm LN Umývadlo na dosku DAPHNE 50 x 39 x 13,5 cm Kód: LK Umývadlo na dosku ELIZA 44 x 44 x 14 cm Kód: LK Umývadlo na dosku CARAMELLA 38,5 x 38,5 x 13,5 cm Kód: LK Umývadlo na dosku ZAIDE 36 x 36 x 12,5 cm Kód: LK cm LN cm LN cm LN cm LN cm LN cm LN cm LN cm LN cm LN cm LN cm LN cm LN

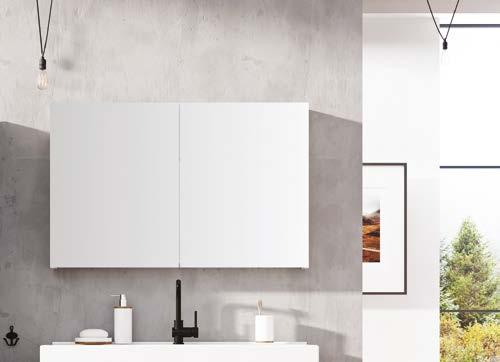

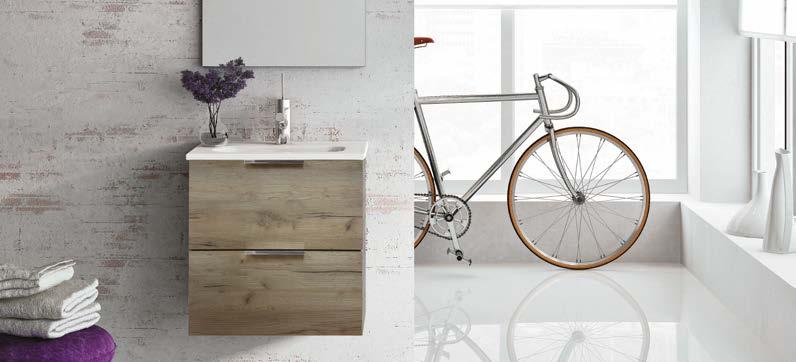

10 KÚPEĽŇOVÝ nabytok ZRKADLOVÉ SKRINKY zrkadla SET umývadlo + skrinka LILY 50cm 51,5 x 36,5 x 54,8 cm umývadlo, skrinka s 2 zásuvkami Biela lesklá LN Dub craft štruktúrovaná LN Antracit lesklá LN SET umývadlo + skrinka YANA 40cm 40 x 22,5 x 68 cm umývadlo, skrinka s 1 dvierkami, systém Push, 2 poličky Biela lesklá LN Antracit lesklá LN Čierna lesklá LN Zrkadlová skrinka COMTE 60cm 60 x 13,6 x 63,8 cm s elektrickou zásuvkou vnútri na pravej strane, 2 dvierka, 2 vnútorné výškovo nastaviteľné poličky Biela lesklá LN4632T 322 Sanremo štruktúrovaná LN4633T 322 Zrkadlová skrinka COMTE 80cm 80 x 13,6 x 63,8 cm s elektrickou zásuvkou vnútri na pravej strane, 2 dvierka, 2 vnútorné výškovo nastaviteľné poličky Biela lesklá LN4634T 358 Sanremo štruktúrovaná LN4635T 358 Zrkadlová skrinka COMTE 100cm 100 x 13,6 x 63,8 cm s elektrickou zásuvkou vnútri na pravej strane, 2 dvierka, 2 vnútorné výškovo nastaviteľné poličky Biela lesklá LN4636T 370 Sanremo štruktúrovaná LN4637T 370 Zrkadlová skrinka BELLA 60cm 60 x 13,6 x 63,8 cm biela lesklá, s LED osvetlením, 2 dvierka, 3 poličky v každej časti Kód: LN Zrkadlová skrinka BELLA 80cm 80 x 13,6 x 63,8 cm biela lesklá, s LED osvetlením, 3 dvierka, 3 poličky v každej časti Kód: LN Zrkadlová skrinka BELLA 100cm 100 x 13,6 x 63,8 cm biela lesklá, s LED osvetlením, 3 dvierka, 3 poličky v každej časti Kód: LN Vysoká bočná skrinka so zrkadlom SHEILA 43 x 23,9 x 150 cm skrinka so zrkadlom na dverách, 1 dvierka, 5 vonkajších pevných poličiek, vnútro: 4 sklenené výškovo nastaviteľné poličky, 2 pevné poličky Doplnky a dekorácie nie sú súčasťou produktu. Biela lesklá LN Grafit matná LN SET umývadlo + skrinka TARO 60cm 60 x 36,8 x 60 cm umývadlo, skrinka s 2 dvierkami Kód: LN Vysoká skrinka TARO 30 x 23,6 x 150 cm 2 dvierka, 4 výškovo nastaviteľné poličky Kód: LN Zrkadlo GLORIA 60 x 80 x 3 cm s LED osvetlením, vyhrievané, USB port Kód: LN Zrkadlo GLORIA 80 x 70 x 3 cm s LED osvetlením, vyhrievané, USB port Kód: LN Osvetlenie na zrkadlo FLORY k zrkadlám a zrkadlovým skrinkám chrómové prevedenie, stupeň ochrany svetla IP44, farba svetla studená 7000K, 230V 2,6 x 49,4 x 1,3 cm, dĺžka podpery od steny: 8,6 cm Kód: LN

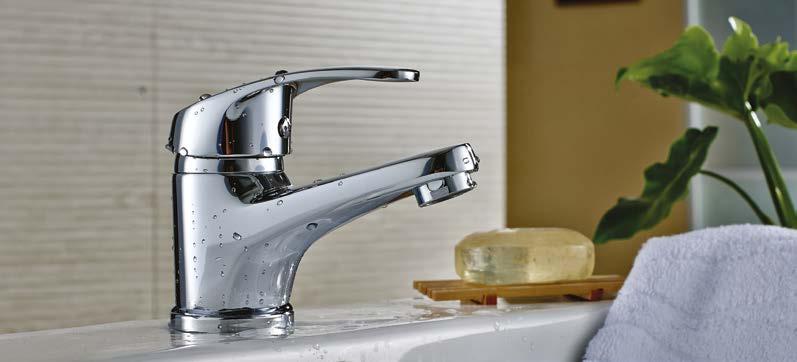

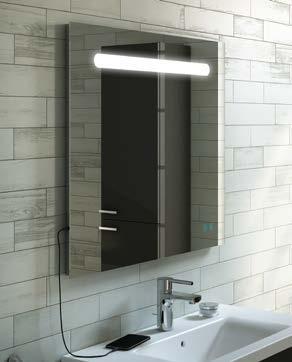

11 KÚPEĽŇOVÉ zrkadla BATÉRIE Sandy BATÉRIE Sandy Obľúbený klasický dizajn s príjemnými oblými tvarmi. Zrkadlo YANA 40 x 70 cm 40 x 70 x 1,9 cm Kód: LN Zrkadlo NADIA 50 x 80 cm 50 x 80 x 1,9 cm Kód: LN Zrkadlo NADIA 50 x 100 cm 50 x 100 x 1,9 cm Kód: LN Jednoduchá elegancia série SANDY pre vaše umývadlo, sprchu, vaňu, bidet, ale aj kuchyňu. Zrkadlo NADIA 60 x 80 cm 60 x 80 x 1,9 cm Kód: LN Zrkadlo NADIA 70 x 80 cm 70 x 80 x 1,9 cm Kód: LN Zrkadlo NADIA 80 x 80 cm 80 x 80 x 1,9 cm Kód: LN Umývadlová batéria SANDY s tiahlom, keramická kartuša LB ,84 Bidetová batéria SANDY s tiahlom, perlátor s guľovým kĺbom, keramická kartuša LB ,09 Sprchová batéria SANDY rozteč 150 mm, keramická kartuša, so sprchovou hadicou (1,5 m), držiakom ručnej sprchy a ručnou sprchou LB ,44 Zrkadlo NADIA 90 x 80 cm 90 x 80 x 1,9 cm Kód: LN Zrkadlo NADIA 100 x 80 cm 100 x 80 x 1,9 cm Kód: LN Zrkadlo NADIA 120 x 80 cm 120 x 80 x 1,9 cm Kód: LN Kuchynská nástenná batéria SANDY rozteč 150 mm, dĺžka ramena 160 mm, otočná, keramická kartuša LB ,36 Kuchynská nástenná batéria SANDY rozteč 150 mm, dĺžka ramena 200 mm, otočná, keramická kartuša LB ,88 Vaňová batéria SANDY rozteč 150 mm, keramická kartuša so sprchovou hadicou (1,5 m), držiakom ručnej sprchy a ručnou sprchou LB ,78 Zrkadlo POLLY 60 cm 60 x 60 x 2 cm Kód: LN Zrkadlo POLLY 80 cm 80 x 80 x 2 cm Kód: LN Zrkadlo POLLY 100 cm 100 x 100 x 2 cm Kód: LN Kuchynská stojanková batéria SANDY otočná, keramická kartuša LB ,12 Kuchynská batéria SANDY s výsuvnou sprchou otočná, keramická kartuša LB ,74 Kuchynská sprcha SANDY náhradná - ku batérii SANDY (LB50960), 2 funkcie (normálny prúd, oplachovací prúd) LS ,

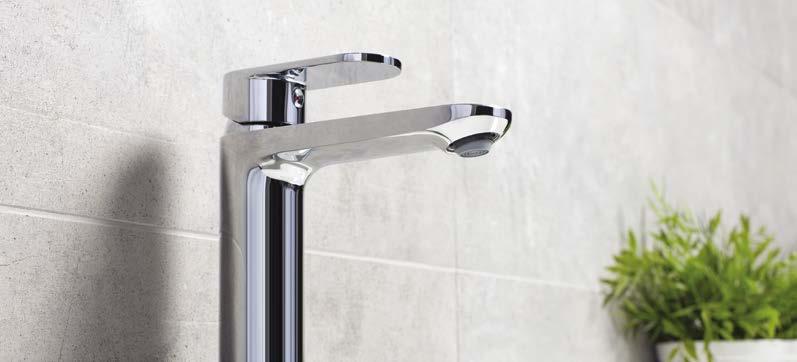

12 BATÉRIE BATÉRIE Diana Arlen Novinka Séria DIANA sa pridala so rodiny batérií LOTOSAN v roku 2017 a hneď si získala pozíciu obľúbenca. Krásny dizajn a vyššia kvalita sa v batériách DIANA stretáva aj s príjemnou cenou. Zlatá stredná cesta! Elegancia oblých tvarov a špičkovej kvality robí z batérií ARLEN ideálnu voľbu do kúpeľne či kuchyne v modernom štýle. Dizajn, kvalita a špičkové prevedenie očarí aj v podomnietkových batériách. Umývadlová batéria DIANA s odtokovou súpravou click/clack, eko prietok 4,5 l / min, výkyvný perlátor so systémom proti usádzaniu vodného kameňa, keramická kartuša LB ,90 Bidetová batéria DIANA eko prietok 4,5 l / min, výkyvný perlátor s guľovým kĺbom a so systémom proti usádzaniu vodného kameňa, keramická kartuša LB ,00 Kuchynská batéria DIANA stojanková, bočná, otočná, keramická kartuša LB ,90 Umývadlová batéria ARLEN s odtokovou súpravou click/clack, eko prietok 4,5 l / min, výkyvný perlátor so systémom proti usádzaniu vodného kameňa, keramická kartuša LB ,70 Umývadlová batéria ARLEN vysoká, eko prietok 4,5 l / min, výkyvný perlátor so systémom proti usádzaniu vodného kameňa, keramická kartuša LB ,40 Kuchynská batéria ARLEN stojanková, bočná, otočná, perlátor so systémom proti usádzaniu vodného kameňa keramická kartuša LB ,76 Vaňová batéria DIANA rozteč 150 mm, keramická kartuša LB ,00 Sprchová batéria DIANA rozteč 150 mm, keramická kartuša LB ,99 Vaňová batéria ARLEN rozteč 150 mm, keramická kartuša LB ,35 Sprchová batéria ARLEN rozteč 150 mm, keramická kartuša LB ,64 Bidetová batéria ARLEN s tiahlom, perlátor s guľovým kĺbom a so systémom proti usádzaniu vodného kameňa, keramická kartuša LB ,70 Podomietková vaňová batéria DIANA s telesom, keramická kartuša LB ,00 Podomietková sprchová batéria DIANA s telesom, keramická kartuša LB ,00 Podomietková vaňová batéria ARLEN s telesom, keramická kartuša LB ,88 Podomietková sprchová batéria ARLEN s telesom, keramická kartuša LB ,58 Podomietková umývadlová batéria ARLEN s telesom, keramická kartuša LB ,

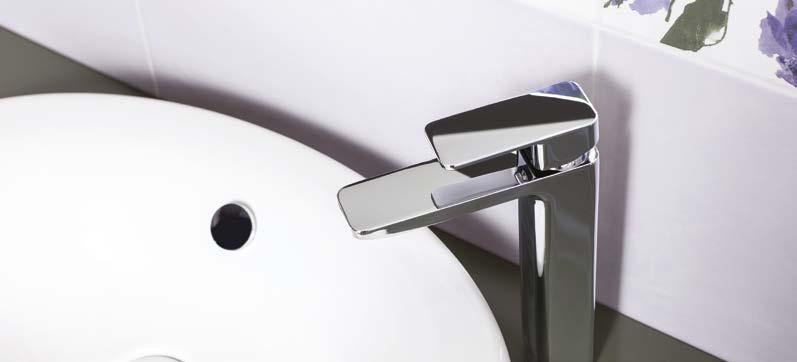

13 BATÉRIE Victoria BATÉRIE Erin Novinka Batérie VICTORIA v sebe spájajú nadčasovú eleganciu dizajnu a špičkovú kvalitu. Za modernými pravouhlými líniami sa skrýva skutočne prepracovaná batéria pre radosť na dlhé roky. Umývadlová batéria VICTORIA s odtokovou súpravou click/clack, eko prietok 4,5 l / min, výkyvný perlátor so systémom proti usádzaniu vodného kameňa, keramická kartuša LB ,76 Umývadlová batéria VICTORIA vysoká, eko prietok 4,5 l / min, výkyvný perlátor so systémom proti usádzaniu vodného kameňa LB ,99 Kuchynská batéria VICTORIA stojanková, bočná, otočná, keramická kartuša LB ,88 Umývadlová batéria ERIN* s odtokovou súpravou click/clack, prietok 6,9 l / min, výkyvný perlátor so systémom proti usádzaniu vodného kameňa, keramická kartuša LB ,90 Vaňová batéria ERIN* rozteč 150 mm, keramická kartuša LB ,00 Sprchová batéria ERIN* rozteč 150 mm, keramická kartuša LB ,00 SPRCHOVÝ SET, TERMOSTATICKÉ BATÉRIE Hard a Vivian Vaňová batéria VICTORIA rozteč 150 mm, keramická kartuša LB ,88 Sprchová batéria VICTORIA rozteč 150 mm, keramická kartuša LB ,44 Bidetová batéria VICTORIA s tiahlom, perlátor s guľovým kĺbom a so systémom proti usádzaniu vodného kameňa, keramická kartuša LB ,76 Podomietková vaňová batéria VICTORIA s telesom, keramická kartuša LB ,93 Podomietková sprchová batéria VICTORIA s telesom, keramická kartuša LB ,64 Podomietková umývadlová batéria VICTORIA s telesom, keramická kartuša LB ,06 Sprchový set HARD Zloženie setu ručná sprcha - 3-polohová držiak sprchy - výškovo nastaviteľný sprchová tyč - 72 cm sprchová hadica - 1,5 m, hladká, chróm LS ,12 Termostatická vaňová batéria VIVIAN rozteč 150 mm LB ,00 Termostatická sprchová batéria VIVIAN rozteč 150 mm LB ,64 23 *Séria ERIN je dostupná od Jeseň / Zima

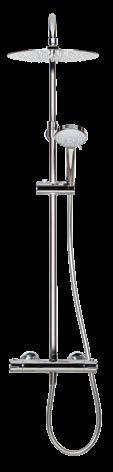

14 SPRCHOVÉ SETY Shower sky PODOMIETKOVÉ SPRCHOVÉ SETY Catrina a Kirk 11,5-39,5 cm cm Vytočiteľná hlavová sprcha 72,5 cm Sety SHOWER SKY sú ideálne do bytových a prerábaných kúpeľní, kde je problém s podomietkovým riešením sprchovej zostavy s hlavovou sprchou. 73 cm Užívajte si dokonalú sprchu! Dizajnové podomietkové sprchovacie sety CATRINA a KIRK sa postarajú o váš komfort v sprche na každý deň! Novinka Duálny termostatický sprchový systém SHOWER SKY Duálny termostatický sprchový systém SHOWER SKY CUBE Sprchový podomietkový set CATRINA Sprchový podomietkový set KIRK Zloženie setu hlavová sprcha - hrúbka len 2,5 mm, priemer 250 mm, výškovo nastaviteľná o 39,5 cm, vytočiteľná vľavo/vpravo sprchová tyč - výška 72,5 cm (merané od vývodov) termostatická sprchová batéria - rozteč 150 mm ručná sprcha - 3 funkcie držiak ručnej sprchy - výškovo nastaviteľný s automatickou brzdou, pohodlné ovládanie / odbrzdenie tlačidlom sprchová hadica cm, hladká, chróm, s ložiskom (AntiTwist) LB ,00 Zloženie setu hlavová sprcha - hrúbka len 2,5 mm, rozmer 250 x 250 mm, výškovo nastaviteľná o 39 cm, vytočiteľná vľavo/vpravo sprchová tyč - výška 73 cm (merané od vývodov) termostatická sprchová batéria - rozteč 150 mm ručná sprcha - 1 funkcia držiak ručnej sprchy - výškovo nastaviteľný s automatickou brzdou, pohodlné ovládanie / odbrzdenie tlačidlom sprchová hadica cm, hladká, chróm, s ložiskom (AntiTwist) LB ,99 Zloženie setu hlavová sprcha - hrúbka len 2,5 mm, rozmer 250 x 250 mm nástenné sprchové rameno ručná sprcha - 1 funkcia pripojenie a držiak sprchy sprchová hadica cm, hladká, chrómové prevedenie, s ložiskom (AntiTwist) sprchová batéria - podomietková, vrátane telesa LS ,16 Zloženie setu hlavová sprcha - hrúbka len 2,5 mm, priemer 250 mm nástenné sprchové rameno ručná sprcha - 3 funkcie pripojenie a držiak sprchy sprchová hadica cm, hladká, chrómové prevedenie, s ložiskom (AntiTwist) sprchová batéria - podomietková, vrátane telesa LS ,

15 HLAVOVÉ SPRCHY PRÍSLUŠENSTVO K BATÉRIAM Hlavová sprcha CATRINA 200 x 200 mm, hrúbka 2,5 mm LS ,64 Hlavová sprcha CATRINA 250 x 250 mm, hrúbka 2,5 mm LS ,82 Hlavová sprcha CATRINA 300 x 300 mm, hrúbka 2,5 mm LS ,58 Nástenné sprchové rameno dĺžka 400 mm LS ,83 Nástenné sprchové rameno dĺžka 400 mm LS ,48 Sprchová hadica hladká, chrómové prevedenie, s ložiskom (AntiTwist), dĺžka 150 cm LS ,53 Sprchová hadica ABS plast, chrómový povrch, dĺžka 150 cm LS ,90 Hlavová sprcha KIRK priemer 200 mm, hrúbka 2,5 mm LS ,12 Hlavová sprcha KIRK priemer 250 mm, hrúbka 2,5 mm LS ,76 Hlavová sprcha KIRK priemer 300 mm, hrúbka 2,5 mm LS ,99 Držiak ručnej sprchy ABS plast, chrómový povrch, polohovateľný LS ,00 Držiak ručnej sprchy kov, chrómový povrch LS ,20 Držiak ručnej sprchy ABS plast, chrómový povrch LS ,68 RUČNÉ SPRCHY Novinka Novinka Funkcia MAGIC CLICK! Prepínanie medzi 3 rôznymi druhmi prúdu vody je vďaka MAGIC CLICK skutočne jednoduché a pohodlné počas sprchovania. Rohová prípojka ručnej sprchy oválna LS ,30 Rohová prípojka s držiakom ručnej sprchy oválna LS ,36 Rohová prípojka ručnej sprchy pravouhlá LS ,83 Rohová prípojka s držiakom ručnej sprchy pravouhlá LS ,89 Ručná sprcha CATRINA 1 funkcia LS ,90 Ručná sprcha HANNA* 3 funkcie: Spray, Mist, Spray&Mist Magic Click prepínanie LB ,00 Ručná sprcha WILMA* 3 funkcie: Spray, Mist, Spray&Mist Magic Click prepínanie LB ,00 Na nových ručných sprchách HANNA a WILMA stačí stlačiť tlačidlo na spodnej strane spršky a prúd vody sa zmení na Spray, Mist či Spray&Mist. VENTILY Rohový ventil ALCOR s keramickou kartušou Rohový ventil SPIKE s keramickou kartušou Rohový ventil MOON s keramickou kartušou Rohový ventil EBRO s filtrom Kód Veľkosť Cena Kód Veľkosť Cena Kód Veľkosť Cena Kód Veľkosť Cena Ručná sprcha BASIC 1 funkcia LS ,69 Ručná sprcha SOFT 1 funkcia LS ,55 Ručná sprcha HARD 3 funkcie LS ,83 Ručná sprcha FULL 5 funkcií LS ,40 * LV /2-3/8 9,85 LV /2-3/4 11,94 * LV /2-3/8 8,96 LV /2-3/4 11,14 *LV /2-3/8 7,99 LV /2-3/4 9,77 * Model je s tesnením so sitkom * Model je s tesnením so sitkom * Model je s tesnením so sitkom LV /2-3/8 5,33 LV /2-1/2 5,48 LV /2-3/4 5,69 27 *Ručné sprchy HANNA a WILMA sú dostupné od Jeseň / Zima

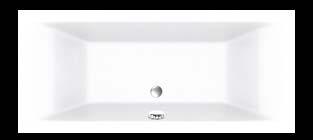

16 PRAVOUHLÉ VANE Rina a Debby ASYMETRICKÉ VANE Olive Rina Debby Olive ŠPIČKOVÝ AKRYLÁT Lucite Všetky vane LOTOSAN sú vyrobené z najkvalitnejšieho patentovaného akrylátu LUCITE Pravouhlá vaňa RINA Akrylát LUCITE. Odtok na boku, bez vaňových nôh. Pravouhlá vaňa DEBBY Akrylát LUCITE. Ideálna aj na kúpanie vo dvojici. Odtok v strede, bez vaňových nôh. Asymetrická vaňa OLIVE V ľavom alebo pravom prevedení. Akrylát LUCITE. Odtok v strede, bez vaňovch nôh. VANE LOTOSAN PRETO SÚ: odolnejšie stálofarebné neporézne s vysokou povrchovou pevnosťou Na všetky vane LOTOSAN dávame záruku 10 rokov! Rozmer Kód Cena 150 x 70 cm LVP , x 70 cm LVP , x 75 cm LVP ,40 Rozmer Kód Cena 170 x 75 cm LVP , x 80 cm LVP ,60 Rozmer Typ Kód Cena 150 x 105 cm 160 x 105 cm Pravá LVA ,40 Ľavá LVA ,40 Pravá LVA ,80 Ľavá LVA ,80 PRÍSLUŠENSTVO K VANIAM Nohy k akrylátovým vaniam univerzálne LVNU ,60 Ľavá Pravá Predné panely k pravouhlým vaniam Rina a Debby Bočné panely k pravouhlým vaniam Rina a Debby Panely k asymetrickým vaniam OLIVE Rozmer Kód Cena 150 cm LPVP , cm LPVP , cm LPVP , cm LPVP ,20 Rozmer Kód Cena 70 cm LPVB ,60 75 cm LPVB ,60 80 cm LPVB ,00 Rozmer Typ Kód Cena 150 x 105 cm 160 x 105 cm Pravý LPVA ,80 Ľavý LPVA ,80 Pravý LPVA ,20 Ľavý LPVA ,20 Vaňová zástena SALLY 70 x 140 cm. Vytáčateľná do strán. Regulácia šírky v profile pri stene SKVZ ,

17 SPRCHOVÉ VANIČKY Drop a Gate SPRCHOVÉ KÚTY Deep Drop LIATY MRAMOR Štvrťkruhová vanička DROP liaty mramor, rádius 55 cm, hĺbka 3 cm, Ø odtoku 90 mm, s vaničkovými nohami Rozmer Kód Cena 90 x 90 cm LCO ,60 Gate AKRYLÁT LUCITE Štvorcová vanička DROP liaty mramor, hĺbka 3 cm, Ø odtoku 90 mm, s vaničkovými nohami Rozmer Kód Cena 80 x 80 cm LCS ,00 90 x 90 cm LCS ,40 Obdĺžniková vanička DROP liaty mramor, hĺbka 3 cm, Ø odtoku 90 mm, s vaničkovými nohami Rozmer Kód Cena 100 x 80 cm LCA , x 80 cm LCA , x 90 cm LCA ,20 Vyskladajte si ideálny sprchový kút do svojej kúpeľne! Séria sprchovacích kútov DEEP je zložená z flexibliných prvkov, z ktorých si viete vybrať typ aj rozmer kútu na mieru vašej kúpeľne. štvrťkruhový kút sprchový kút v nike štvorcový - 1x dvere + 1x pevná stena štvorcový - 2x dvere obdĺžnikový - 1x dvere + 1x pevná stena obdĺžnikový - 2x dvere Pozrite si prehľadné nákresy a tabuľky rozmerov pre pohodlný a presný výber dokonalej sprchy do vašej kúpeľne - strana 9. Štvrťkruhová vanička GATE akrylát LUCITE, rádius 55 cm, hĺbka 4 cm, Ø odtoku 90 mm, s vaničkovými nohami Rozmer Kód Cena 90 x 90 cm LCO ,00 PRÍSLUŠENSTVO K VANIČKÁM Čelný panel ku štvrťkruhovým vaničkám, rádius 55 cm Rozmer Kód Cena 90 cm LPCO ,60 Štvorcová vanička GATE akrylát LUCITE, hĺbka 4 cm, Ø odtoku 90 mm, s vaničkovými nohami Rozmer Kód Cena 80 x 80 cm LCS ,40 90 x 90 cm LCS ,00 Čelný panel ku štvorcovým vaničkám Rozmer Kód Cena 80 x 80 cm LPCS ,60 90 x 90 cm LPCS ,00 Obdĺžniková vanička GATE akrylát LUCITE, hĺbka 4 cm, Ø odtoku 90 mm, s vaničkovými nohami Rozmer Kód Cena 100 x 80 cm LCA , x 80 cm LCA , x 90 cm LCA ,00 Rohový panel k obdĺžnikovým vaničkám Rozmer Typ Kód Cena 100 x 80 cm 120 x 80 cm 120 x 90 cm Pravý LPCA ,40 Ľavý LPCA ,40 Pravý LPCA ,00 Ľavý LPCA ,00 Pravý LPCA ,00 Ľavý LPCA ,00 Výhody sprchovacích kútov DEEP tvrdené číre sklo s hrúbkou 6 mm povrchová úprava skla EASY CLEAN pre dlhšiu životnosť a ľahšie čistenie magnetické dovieranie dverí pre excelentnú tesnosť dverí počas sprchovania regulácia šírky dverí a pevnej steny v profile pri stene - flexibilnejší výber a montáž kvalitné a elegantné chrómové úchyty a držadlá dverí ľahká údržba vnútornej strany sprchovacieho kútu vďaka skrytému upevneniu úchytov zdvihový systém dverí pre šetrnejšie otváranie a zatváranie možnosť montáže štvorcových a obdĺžnikových kútov s prahovou lištou alebo bez nej záruka 5 rokov na všetky sprchové kúty DEEP Jednoduché čistenie Úchyty dverí sú z vnútornej strany sprchovacieho kútu vlisované do skla, vďaka čomu je jeho čistenie hračka. Jednoducho sa stierkou zotrie celá plocha. S prahovou lištou alebo bez nej Súčasťou balenia každých rovných krídlových dverí je aj prahová lišta, dlhý lem a krátky lem spodnej hrany dverí. Je na vás či si vyberiete variant s podlahovou lištou, alebo bez nej. Pre variant bez lišty odporúčame montáž s dlhým lemom na spodnej hrane sprchových dverí. Viac informácií nájdete v montážnom návode

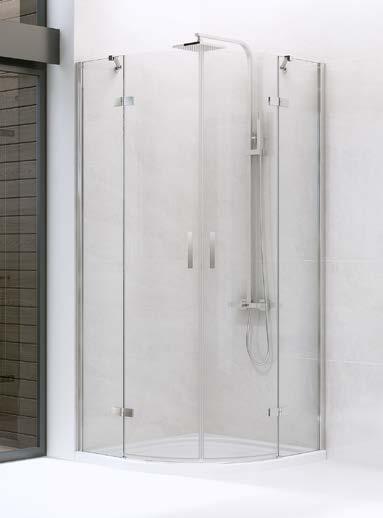

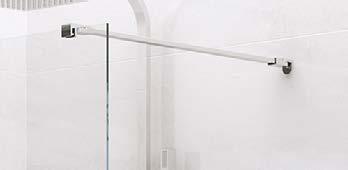

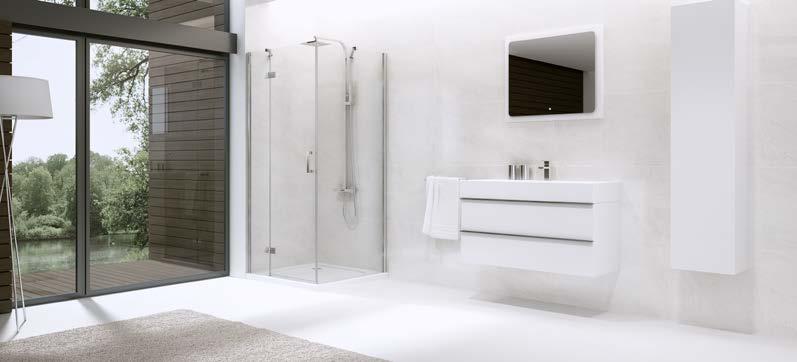

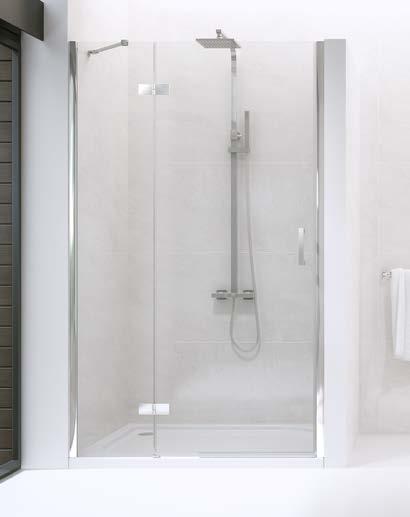

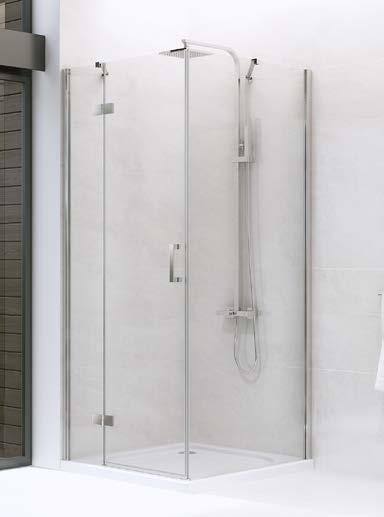

18 Deep Deep Štvrťkruhový sprchovací kút DEEP Sprchové dvere do niky DEEP Krídlové dvere DEEP Sprchová stena DEEP Dvojkrídlové dvere otvárané smerom von číre sklo 6 mm chrómové prevedenie magnetické dovieranie dverí regulácia šírky v profile pri stene výška 195 cm Jednokrídlové dvere do sprchového kútu v nike (priestore medzi dvoma stenami) dvere otvárané smerom von číre sklo 6 mm chrómové prevedenie magnetické dovieranie dverí regulácia šírky v profile pri stene výška 195 cm súčasťou balenia je uhlová zavetrávacia tyč. Dlhú zavetrávaciu tyč je možné doobjednať (nižšie vľavo) Jednokrídlové dvere do sprchového kútu na kombináciu s pevnou bočnou stenou alebo s krídlovými dverami dvere otvárané smerom von číre sklo 6 mm chrómové prevedenie magnetické dovieranie dverí regulácia šírky v profile pri stene výška 195 cm súčasťou balenia je aj voliteľná prahová lišta (viac info str. 32) súčasťou balenia je uhlová zavetrávacia tyč. Dlhú zavetrávaciu tyč je možné doobjednať (str. 33) Pevná bočná sprchová stena na kombináciu s krídlovými dverami číre sklo 6 mm chrómové prevedenie regulácia šírky v profile pri stene výška 195 cm súčasťou balenia je uhlová zavetrávacia tyč. Dlhú zavetrávaciu tyč je možné doobjednať (viď str. 33) Rozmer Rádius Kód Cena 80 x 80 cm 45 cm LKOD ,80 90 x 90 cm 55 cm LKOD ,20 Rozmer Typ Kód Cena Rozmer Typ Kód Cena Rozmer Kód Cena 80 cm Pravé LKPD802203P 492,00 Ľavé LKPD802203L 492,00 80 cm Pravé LKPL802203P 422,40 Ľavé LKPL802203L 422,40 80 cm LKBS ,80 90 cm LKBS ,00 90 cm Pravé LKPD902203P 506,40 Ľavé LKPD902203L 506,40 90 cm Pravé LKPL902203P 430,80 Ľavé LKPL902203L 430, cm LKBS , cm Pravé LKPD P 517,20 Ľavé LKPD L 517, cm Pravé LKPL L 493,20 Ľavé LKPL P 493,20 PRÍSLUŠENSTVO Zavetrávacia tyč DEEP 120 cm, bez koncoviek skrátiteľná Kód: LKZT , cm Pravé LKPD P 536,40 Ľavé LKPD L 536, cm Pravé LKPL P 514,80 Ľavé LKPL L 514,80 Rozmery sprchových kútov Na strane 57 nájdete technické nákresy a rozmery všetkých kombinácií prvkov série sprchových kútov DEEP

19 RADIÁTORY White Silk LC35 (A)(1) White mat LC34 (C)(1) Champagne LC56 (C)(2) Moon LC70 (C)(2) Grey Wall LC71 (C)(2) Wolf LC72 (C)(2) Lotosan Ice Cream LC57 (C)(1) Halva LC58 (A)(1) Ivory LC56 (A)(1) Grey LC19 (C)(1) Aluminium LC18 (C)(1) Silver LC17 (C)(1) Porcelain LC60 (C)(1) White Chocolate LC37 (C)(1) White Pepper LC41 (C)(1) Anthracite LC16 (C)(1) Granite LC15 (C)(1) Salt & Pepper LC73 (C)(2) White Coffee LC61 (C)(2) Latte LC62 (C)(1) Beige LC63 (C)(2) Graphite LC12 (A)(1) Black Structure LC33 (A)(1) Blackboard LC74 (C)(3) Cocoa LC64 (C)(2) Cappuccino LC42 (B)(1) Cardamom LC44 (C)(1) Black Swan LC75 (C)(1) Black Mat LC31 (C)(1) Black Horse LC76 (C)(1) Green Tea LC47 (C)(3) Dark Chocolate LC65 (C)(2) Coffee LC49 (C)(1) Lavender LC77 (A)(1) Blue Almonds LC79 (A)(1) Olive LC78 (A)(1) Golden Life LC66 (B)(1) Copper River LC67 (C)(3) Cinnamon LC43 (C)(1) Pink LC21 (C)(2) Blue LC80 (C)(1) Fresh LC27 (C)(2) White Structure LC36 (C)(1) Winter morning LC68 (C)(2) Sparrow LC69 (C)(1) Power Red LC81 (C)(1) Lemon LC82 (C)(1) RUB-60/160-D50-LC21 MAYX-160/18-LC12 Vitajte vo svete nádherných a dizajnových radiátorov v špičkovej kvalite! Vyberte si ideálny radiátor do svojej novej kúpeľne či interiéru. DIZAJNOVÉ TVARY Elegancia dizajnu radiátorov LOTOSAN zaujme na prvý pohľad. Výnimočné tvary každej série v spojení s pestrým výberom farebných prevedení vedia z každej miestnosti spraviť nezabudnuteľné miesto. PRECÍZNE VYHOTOVENIE Špičková kvalita sa premieta na každom centimetri. Vyrobené modernou technológiou Laser-Cut z výberovej ocele, na mieru aj s farebným vyhotovením priamo vo fabrike, radiátory LOTOSAN Vás budú tešiť a hriať dlhé roky! PRAKTICKÁ PRIDANÁ HODNOTA Objavte pohodlie a teplo pri každodennom používaní radiátorov. Pri dizajne sme mysleli aj na praktické potešenie pri vešaní uterákov, rýchle vysušenie a efektívne využitie energie. Radiátory LOTOSAN sú dostupné v širokej palete farebných odtieňov. Na tejto strane prinášame náhľad farieb, obmedzený technológiou tlače. Pre presnejší výber, prosím, požiadajte svojho predajcu o náhľad vzorkovníka LOTOSAN na kovových kartičkách. Nad každou ukážkou farby nájdete: Názov farebného prevedenia Kód farby (zadelenie do skupiny ABC)(zadelenie do skupiny 123) Každá farba je zadelená do skupiny A/B/C a do skupiny 1/2/3. Dôvodom sú rozdielne ceny za farebné prevedenia pre konkrétne radiátory - viď nižšie: Kód farby (prevedenia) sa používa pri objednávacom kóde produktu. Farebné skupiny A, B, C Platia pre: série FLORIDA, DARWIN, RUBY, NEVIS Postup pre tvorbu kódu a celkovej ceny produktu nájdete pri každom radiátore samostatne. Séria SUNSET RETRO je dostupná vo vybraných farbách (uvedené priamo pri sérii).ostatné série radiátorov sú dostupné vo všetkých farbách. Nie ste si istí? Overte si kód a cenu online! Na našej webovej stránke nájdete pri každom produkte šikovný generátor kódu a ceny vami zvoleného produktu. Stačí zadať rozmery, farebné prevedenie, prípadne typ pripojenia a systém vám vygeneruje finálny kód a cenu. Farebné skupiny 1,2,3 Platia pre: séria MAYA Výber kúpeľňových a interiérových radiátorov LOTOSAN dopĺňajú aj smart vyhrievacie tyče, šikovné doplnky či odporúčaná armatúra. Užívajte si aj vy doma dizajnové, praktické a nádherné teplo! Ceny za farebné prevedenia Cena uvádzaná pri jednotlivých radiátoroch platí pre farebnú skupinu (A). Ceny pre farebné skupiny (B) a (C) sa vyrátajú násobením ceny prvej skupiny s koeficientom: Cena za farebnú skupinu B = Cena za (A) x 1,1 Cena za farebnú skupinu C = Cena za (A) x 1,15 Ceny za farebné prevedenia Cena uvádzaná pri jednotlivých radiátoroch platí pre farebnú skupinu (1). Ceny pre farebné skupiny (2) a (3) sa vyrátajú násobením ceny prvej skupiny s koeficientom: Cena za farebnú skupinu 2 = Cena za (1) x 1,1 Cena za farebnú skupinu 3 = Cena za (1) x 1,

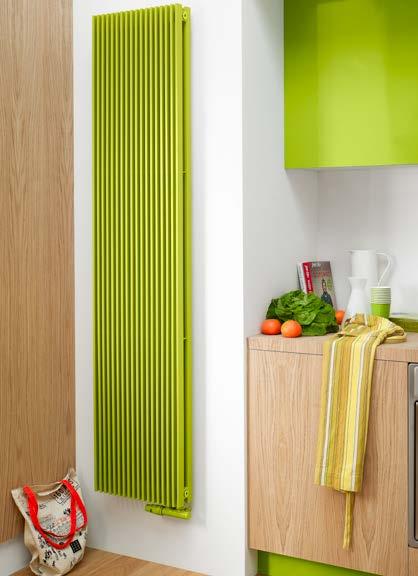

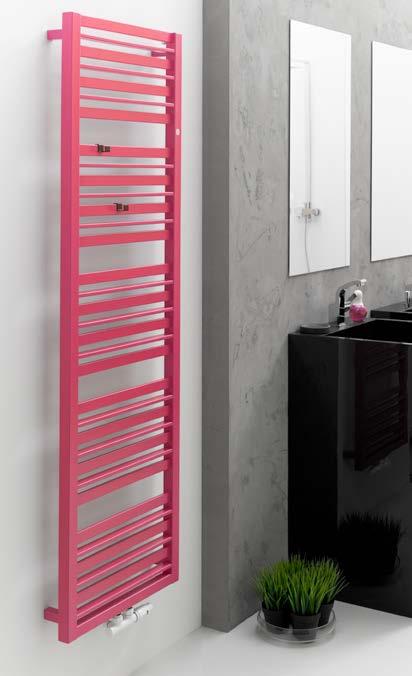

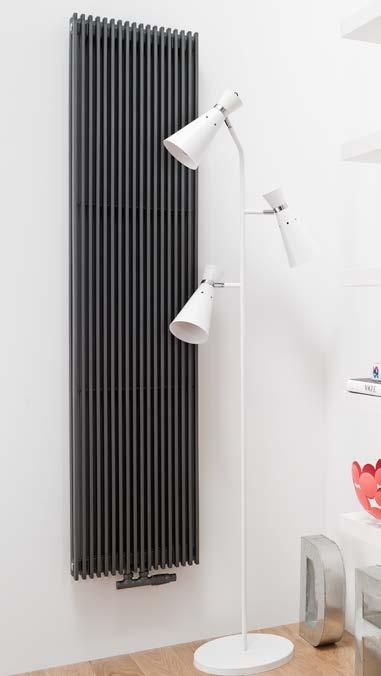

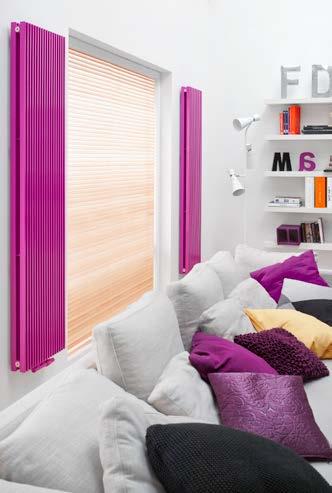

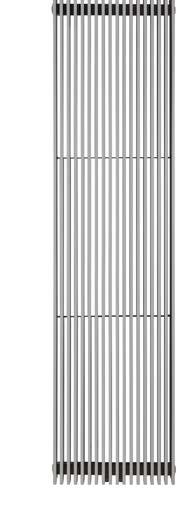

20 RADIÁTORY Maya MAYX-160/18-LC27 Moderné interiéry s elegantnými a dizajnovými radiátormi Maya 2 varianty prevedení - Maya s 1 radom vyhrievacích elementov a Maya Extra s 2 radami vyhrievacích elementov s vyšším výkonom výkon od 495 až do W! 47 farebných prevedení šírka od 29 cm do 160 cm výška od 40 cm do 180 cm 5 rôznych spôsobov pripojenia výroba na zakázku na mieru Hĺbka (merané od steny): 106 mm Materiál: výberová oceľ Povrch: natieraný lak Balenie obsahuje: radiátor, montážna sada, odvzdušňovací ventil, manuál, záručný list, balenie Na ďalšej strane nájdete odporúčaný postup výberu správneho radiátora aj s postupom tvorby kódu a ceny vybraného modelu. Odporúčame celý proces výberu radiátora konzultovať s odborníkom na kúrenie / predajcom. Radiátory Maya sú vyrábané na mieru priamo vo fabrike, presne podľa vami objednaného modelu. Vďaka tomu sú radiátory Maya precíznejšie a kvalitnejšie. Orientačná doba dodania je 3-4 týždne. O presnej dobe dodania vás bude informovať váš predajca. Novinka MAY-180/18-LC64 MAYX-180/18-LC21 1. krok VÝBER PREVEDENIA, ROZMERU A VÝKONU V tabuľkách nižšie nájdete prehľad dostupných rozmerov radiátorov Maya a Maya Extra aj s výkonmi. 2. krok VÝBER FARBY Na strane 36 nájdete ukážky dostupných odtieňov farebných prevedení. Pre presnejší výber, prosím, požiadajte svojho predajcu o náhľad vzorkovníka LOTOSAN na kovových kartičkách. Radiátory Maya spadajú do delenia na farebné skupiny 1,2,3. Radiátory MAYA Skratka názvu MAY- Počet rebier (kód šírky) Šírka Rozteč bočného pripojenia B Rozteč dolného pripojenia D ,40 322,44 354,10 364, ,09 393,33 432,56 447, ,97 444,61 487,62 508, ,28 425,34 478,68 505,17 556,45 597, ,38 520,66 600,84 634,22 710,96 743, ,99 597,40 680,33 719,56 798,02 859, ,14 750,53 863,75 910, ,77 785,29 899, ,83 878, Radiátory MAYA Extra Skratka názvu MAYX- S dvomi radami vyhrievacích elementov - vyšší výkon Počet rebier (kód šírky) Šírka Rozteč bočného pripojenia B Rozteč dolného pripojenia D ,78 450,80 501,73 521, ,45 588,79 650,74 664, ,76 700,63 780,13 856, ,23 656,59 773,24 821,77 918,12 971, ,97 812,47 976, , , , ,86 976, , , , , , , , , , , , , , krok VÝBER PRIPOJENIA 1. Štandardné pripojenie stredové D50. Je v cene produktu (bez doplatku). V kóde produktu ho netreba uvádzať. 2. D50 Ľavé alebo Pravé pripojenie Skratky v kóde: D50 na ľavej strane: D50L D50 na pravej strane: D50P Doplatok: bez doplatku 3. Bočné pripojenie B je univerzálne ľavé alebo pravé a dostupné len pri modeloch s výškou 400 a 575 mm. Možnosti zapojenia (vstup/výstup) na nákresoch vpravo. Skratka v kóde: B Doplatok: bez doplatku 106 mm Kód výšky Výška VÝKON (W) 106 mm Kód výšky Výška VÝKON (W) Štandardné D50 stredové pripojenie D50 Ľavé alebo pravé pripojenie Bočné pripojenie B alebo K (do kríža) TVROBA KÓDU A VÝPOČET FINÁLNEJ CENY S PRÍKLADOM MAY-180/18-D50L-LC27 MAYX-180/18-D50L-LC27 Skratka názvu radiátora Rozmer výška / počet rebier Kód farby Pripojenie radiátora (ak je iné ako štandardné) Príkladové modely: a, radiátor Maya, výška mm, šírka 399 mm (počet rebier 18), pripojenie radiátora D50 ľavé, farba Fresh LC27. b, radiátor Maya Extra, výška mm, šírka 399 mm (počet rebier 18), pripojenie radiátora D50 ľavé, farba Fresh LC27. Kód výšky je uvedený v prvom riadku tabuľky, nad výškou radiátora. Kód šírky (počet rebier) je uvedený v tabuľke v prvom stĺpci. Skratky iných ako štandardných pripojení nájdete vyššie na tejto strane. Štandardné pripojenie stredové D50 sa neuvádza v kóde. Príklad kódu so štandardným pripojením: MAY-180/18-LC27 Skratky farebných prevedení nájdete na strane 36. Jednotlivé časti kódu oddeľujeme pomlčkou. VÝPOČET CENY S PRÍKLADOM MAYA 180/18 1. krok Vyhľadajte cenu vybraného modelu v tabuľke = cena za farebné prevedenie skupiny (1) (základná cena) Príklad: Cena radiátora z tabuľky: Maya 180/18 447,02 2. krok Ak je vybratá farba radiátora z farebnej skupiny 2 alebo 3, je potrebné základnú cenu vynásobiť koeficientom nasledovne: Cena za farebnú skupinu (2) = Cena za (1) x 1,1 Cena za farebnú skupinu (3) = Cena za (1) x 1,15 Príklad: Príplatok za farebné prevedenie LC27 Fresh (2) - 2. skupina 447,02 x 1,1 = 491,72 Iné ako štandardné pripojenie je pri radiátoroch MAYA a MAYA Extra bez doplatku, resp. v cene. Stačí ho uviesť v kóde

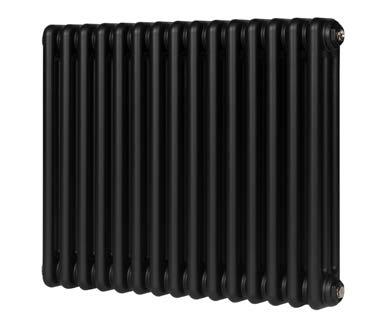

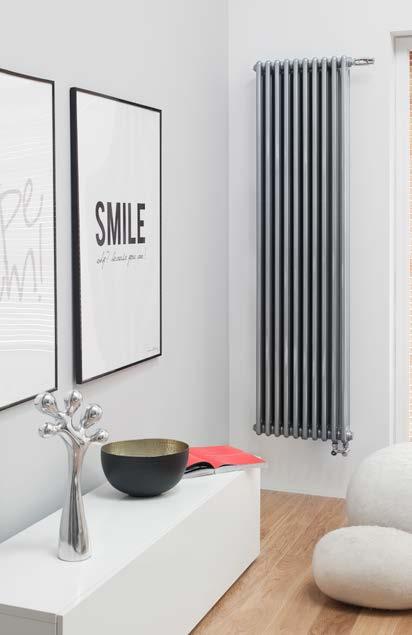

21 RADIÁTORY Sunset Retro Novinka 1. krok VÝBER VARIANTU PROFILU ROZMERY A VÝKONY Radiátory Sunset Retro sú dostupné v 3 variantoch: 2-radový profil: strany radový profil: strany radový profil: strany krok VÝBER FARBY Radiátory Sunset Retro sú dostupné vo vybraných 10-tich odtieňoch, ktoré nájdete na predchádzajúcej strane. 2-radový profil hĺbka radiátora 90 mm 3-radový profil hĺbka radiátora 131 mm H* H* H* 4-radový profil hĺbka radiátora 171 mm Pre presnejší výber, prosím, požiadajte svojho predajcu o náhľad vzorkovníka LOTOSAN na kovových kartičkách. 3. krok VÝBER PRIPOJENIA Flexibilitu radiátorov Sunset Retro oceníte aj vďaka možnostiam pripojenia. 1. Štandardné pripojenie B / K radiátorov Sunset Retro je B bočné s možnosťou pripojenia z ľavej alebo pravej strany (vrch/spodok), alebo do kríža (K). Možnosti zapojenia nájdete v nákresoch vpravo. Štandardné pripojenie B / K je v cene produktu (bez doplatku). V kóde produktu ho netreba uvádzať.!!! Radiátory s počtom rebier 31 a viac majú len štandardné bočné pripojenie a je potrebné aby boli zapojené do kríža (pripojenie K). 57 mm 77 mm 97 mm *H = výška radiátora mínus 56 mm Štandardné pripojenie B alebo K D50 pripojenie SUN3-050/15-LC74 2. D50 pripojenie je rozlišované umiestnením vľavo, v strede alebo vpravo. Umiestnenie na stranách je nutné špecifikovať, nakoľko radiátory s pripojením D50L a D50P nie je možné otáčať. Radiátory s pripojením D50 je možné otáčať. Skratky v kóde: D50 na ľavej strane: D50L D50 v strede: D50 D50 na pravej strane: D50P Doplatok 36,00 3. Pripojenie V má v sebe zabudovaný ventil (na vstupe), umiestnený vždy na kraji radiátora (viď nákresy vpravo). Modely s V pripojením je možné otočiť. Súčasťou produktu je ventil typu RA-N, značka Danfoss, katalógové číslo DAN 013G1382. K radiátoru teda stačí doobjednať len termostatickú hlavicu. Skratka v kóde: V Doplatok: 72,00 V pripojenie TIP - DIZAJNOVÉ RETRO NOŽIČKY Radiátory Sunset Retro je možné objednať aj s variantom retro nožičiek! Pre objednanie pridajte na koniec kódu -STR. Doplatok 39,60. Dizajnové a nádherne flexibilné interiérové radiátory Sunset Retro! 3 varianty prevedení - 2-radový, 3-radový a 4-radový výkon od 23 až do W! 10 farebných prevedení šírka od 12 cm do 208 cm výška od 20 cm do 200 cm 5 rôznych spôsobov pripojenia výroba na mieru Hĺbka a vzdialenosť od steny: viď nasl. stranu vpravo hore Materiál: výberová oceľ Povrch: natieraný lak Balenie obsahuje: radiátor, montážna sada, odvzdušňovací ventil, manuál, záručný list, balenie Vyskladajte si svoj ideálny radiátor Sunset Retro Dizajnové teplo na mieru! SUN V-LC17 Na najbližších stranách nájdete odporúčaný postup výberu správneho radiátora aj s postupom tvorby kódu a ceny vybraného modelu. Odporúčame celý proces výberu radiátora konzultovať s odborníkom na kúrenie / predajcom. Radiátory Sunset Retro sú vyrábané na mieru priamo vo fabrike, presne podľa vami objednaného modelu. Vďaka tomu sú precíznejšie a kvalitnejšie. Orientačná doba dodania je 3-4 týždne. O presnej dobe dodania vás bude informovať váš predajca. Dostupné farebné prevedenia pre radiátory Sunset Retro: White Pepper LC41 (1) Cappuccino LC42 (1) Cardamom LC44 (1) Coffee LC49 (1) Cinnamon LC43 (1) Aluminium LC18 (1) Salt & Pepper LC73 (2) Graphite LC12 (1) Black Structure LC33 (1) Black Swan LC75 (1) Príkladový model: radiátor Sunset Retro, 2-radový profil, výška 700 mm, šírka 622 mm (počet rebier 13), pripojenie D50 ľavé, farba Salt & Pepper. Vysvetlivky k tvorbe kódu: SUN2 - Sunset Retro s 2-radovým profilom SUN3 - Sunset Retro s 3-radovým profilom SUN4 - Sunset Retro so 4-radovým profilom Výška radiátora (číslo do kódu) je uvedené v prvom riadku tabuľky, nad výškou radiátora. Počet rebier je uvedený v tabuľke v prvom stĺpci. Skratky iných ako štandardných pripojení nájdete vyššie na tejto strane. Štandardné pripojenie B/K sa neuvádza v kóde. Príklad kódu so štandardným pripojením: SUN2-070/13-LC73 Skratky farebných prevedení nájdete na strane 39 (resp. 36). Jednotlivé časti kódu oddeľujeme pomlčkou. TVROBA KÓDU A VÝPOČET FINÁLNEJ CENY PRÍKLAD: SUN2-070/13-D50L-LC73 Skratka názvu radiátora Rozmer výška / počet rebier Nie ste si istí? Overte si kód a cenu online! Na našej webovej stránke nájdete pri každom produkte šikovný generátor kódu a ceny vami zvoleného produktu. Stačí zadať rozmery, farebné prevedenie, prípadne typ pripojenia a systém vám vygeneruje finálny kód a cenu. Pripojenie radiátora (ak je iné ako štandardné) Kód farby VÝPOČET CENY S PRÍKLADOM 1. krok Vyhľadajte cenu vybraného modelu v tabuľke. To je cena za farebné prevedenie skupiny (1) (základná cena) Príklad: Cena radiátora z tabuľky: 427,64 2. krok Ak je vybratá farba radiátoru zo skupiny 2, je potrebné základnú cenu vynásobiť koeficientom nasledovne: Cena za farebnú skupinu (2) = Cena za (1) x 1,1 Príklad: Príplatok za farebné prevedenie LC73 Salt & Pepper (2) - 2. skupina 427,64 x 1,1 = 470,40 3. krok Nakoniec k cene prirátame doplatky za pripojenie / nožičky. Príklad: Doplatok za D50L pripojenie 470, ,00 = 506,

22 Sunset retro 2-RADOVÝ PROFIL Počet rebier (kód šírky) Šírka Rozteč bočného pripojenia Radiátory s voliteľným pripojením: ŠTANDARDNÉ BOČNÉ B/K, DOLNÉ D50 alebo V: ,00 55,56 57,00 64,52 65,96 68,82 70,26 77,43 79,58 85,67 92,84 95, ,67 83,52 85,67 96,43 98,58 103,24 105,39 116,14 119,73 128,33 139,44 143, ,99 111,12 113,99 128,69 131,56 137,65 140,52 154,86 159,52 170,99 185,68 191, ,67 139,08 142,67 160,95 164,53 171,70 175,65 193,93 199,30 214,00 232,28 239, ,99 166,68 170,99 193,21 197,51 206,12 210,78 232,64 239,09 256,66 278,52 287, ,66 194,64 199,66 225,11 230,49 240,53 245,55 271,36 278,88 299,32 325,12 335, ,98 222,25 227,98 257,38 263,11 274,94 280,68 310,07 318,67 342,33 371,37 383, ,66 250,21 256,66 289,64 296,09 309,35 315,80 348,78 358,82 384,99 417,97 431, ,34 277,81 285,34 321,90 329,07 343,76 350,93 387,50 398,61 427,64 464,21 478, ,65 305,77 313,65 353,80 362,05 378,18 386,06 426,21 438,40 470,66 510,81 526, ,33 333,37 342,33 386,06 395,02 412,59 421,19 464,92 478,19 513,32 557,05 574, ,65 361,33 370,65 418,32 427,64 446,64 456,32 504,00 517,98 555,97 603,65 622, ,33 388,93 399,33 450,59 460,62 481,06 491,45 542,71 558,12 598,99 650,25 670, ,64 416,89 427,64 482,49 493,60 515,47 526,58 581,42 597,91 641,65 696,49 718, ,32 444,49 456,32 514,75 526,58 549,88 561,71 620,14 637,70 684,30 743,09 766, ,00 472,45 485,00 547,01 559,56 584,29 596,84 658,85 677,49 727,32 789,33 814, ,32 500,05 513,32 579,27 592,18 618,70 631,97 697,57 717,28 769,98 835,93 862, ,99 528,01 541,99 611,18 625,16 653,12 666,74 736,28 757,07 812,63 882,17 910, ,31 555,62 570,31 643,44 658,14 687,53 701,84 774,99 797,22 855,65 928,77 957, ,99 583,58 598,99 675,70 691,11 721,58 737,00 814,07 837,01 898,30 975, , ,31 611,18 627,31 707,96 724,09 756,00 772,13 852,78 876,80 940, , ,98 639,14 655,98 739,86 756,71 790,41 807,26 891,49 916,59 983, , ,30 666,74 684,30 772,13 789,69 824,82 842,38 930,21 956, , ,98 694,70 712,98 804,39 822,67 859,23 877,51 968,92 996, , ,66 722,66 741,66 836,65 855,65 893,64 912, , , , ,98 750,26 769,98 868,91 888,63 928,06 947, , , , ,65 778,22 798,65 900,81 921,25 962,47 982, , , , ,97 805,82 826,97 933,08 954,22 996, , , , ,65 833,78 855,65 965,34 987, , , , , Rozteč V dolného pripojenia a D50 dolného pripojenia 50 Kód výšky Výška VÝKON (W) Počet rebier (kód šírky) Šírka Rozteč bočného pripojenia!!! Radiátory len so štandardným pripojením BOČNÉ DO KRÍŽA: ,97 861,38 883,97 997, , , , , , ,64 889,34 912, , , , , , , ,96 916,94 940, , , , , , , ,64 944,90 969, , , , , , , ,32 972,51 998, , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , ,38 TVORBA KÓDU PRODUKTU SUN2-070/13-D50L-LC73 Skratka názvu radiátora Rozmer výška / počet rebier Štandardné pripojenie Bočné alebo do Kríža D50 Dolné pripojenie (ľavé, stredové, pravé) Pripojenie radiátora (ak je iné ako štandardné) V dolné pripojenie s Ventilom Kód farby Viac informácií ohľadom tvorby kódu, výberu pripojení a výpočtu finálnej ceny nájdete na strane 40 a v úvode k radiátorom Sunset Retro. V prípade pochybností, prosím, navštívte stránku pre online konfigurátor kódu a ceny. Dostupné pripojenia a možnosti zapojenia radiátora: Kód výšky Výška Výkon (W) 41 42

23 Sunset retro 3-RADOVÝ PROFIL Počet rebier (kód šírky) Šírka Rozteč bočného pripojenia Radiátory s voliteľným pripojením: ŠTANDARDNÉ BOČNÉ B/K, DOLNÉ D50 alebo V: ,82 65,96 70,26 77,43 83,52 87,82 90,69 93,56 97,14 112,56 125,10 130, ,24 98,58 105,39 116,14 125,10 131,56 135,86 140,52 145,89 168,84 187,48 196, ,65 131,56 140,52 154,86 166,68 175,65 181,38 187,12 194,64 225,11 250,21 261, ,70 164,53 175,65 193,93 208,27 219,38 226,55 234,08 243,04 281,39 312,58 327, ,12 197,51 210,78 232,64 250,21 263,11 272,07 280,68 291,79 337,67 375,31 392, ,53 230,49 245,55 271,36 291,79 307,20 317,24 327,63 340,54 394,31 437,68 458, ,94 263,11 280,68 310,07 333,37 350,93 362,76 374,23 388,93 450,59 500,05 523, ,35 296,09 315,80 348,78 375,31 395,02 407,93 421,19 437,68 506,86 562,78 588, ,76 329,07 350,93 387,50 416,89 438,76 453,45 468,15 486,43 563,14 625,16 654, ,18 362,05 386,06 426,21 458,47 482,49 498,62 514,75 534,82 619,42 687,89 719, ,59 395,02 421,19 464,92 500,05 526,58 544,14 561,71 583,58 675,70 750,26 785, ,64 427,64 456,32 504,00 541,99 570,31 589,31 608,31 632,33 731,98 812,63 850, ,06 460,62 491,45 542,71 583,58 614,40 634,84 655,27 680,72 788,26 875,36 916, ,47 493,60 526,58 581,42 625,16 658,14 680,00 701,87 729,47 844,54 937,74 981, ,88 526,58 561,71 620,14 666,74 701,87 725,53 748,83 778,22 900, , , ,29 559,56 596,84 658,85 708,68 745,96 770,69 795,78 826,61 957, , , ,70 592,18 631,97 697,57 750,26 789,69 816,22 842,38 875, , , ,12 625,16 666,74 736,28 791,84 833,78 861,38 889,34 924, , , ,53 658,14 701,87 774,99 833,78 877,51 906,91 935,94 972, , ,58 691,11 737,00 814,07 875,36 921,25 952,07 982, , , ,00 724,09 772,13 852,78 916,94 965,34 997, , , , ,41 756,71 807,26 891,49 958, , , , , ,82 789,69 842,38 930, , , , , , ,23 822,67 877,51 968, , , , , , ,64 855,65 912, , , , , , , ,06 888,63 947, , , , , , ,47 921,25 982, , , , , , ,88 954, , , , , , , ,94 987, , , , , , , Rozteč V dolného pripojenia a D50 dolného pripojenia 50 Kód výšky Výška VÝKON (W) Počet rebier Šírka Rozteč bočného pripojenia TVORBA KÓDU PRODUKTU!!! Radiátory len so štandardným pripojením BOČNÉ DO KRÍŽA: , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , SUN3-070/13-D50L-LC73 Skratka názvu radiátora Rozmer výška / počet rebier Štandardné pripojenie Bočné alebo do Kríža D50 Dolné pripojenie (ľavé, stredové, pravé) Pripojenie radiátora (ak je iné ako štandardné) V dolné pripojenie s Ventilom Kód farby Viac informácií ohľadom tvorby kódu, výberu pripojení a výpočtu finálnej ceny nájdete na strane 40 a v úvode k radiátorom Sunset Retro. V prípade pochybností, prosím, navštívte stránku pre online konfigurátor kódu a ceny. Dostupné pripojenia a možnosti zapojenia radiátora: Kód výšky Výška Výkon (W) 43 44

24 Sunset retro 4-RADOVÝ PROFIL Počet rebier (kód šírky) Šírka Rozteč bočného pripojenia Radiátory s voliteľným pripojením: ŠTANDARDNÉ BOČNÉ B/K, DOLNÉ D50 alebo V: ,39 89,26 93,56 94,99 103,24 106,82 110, ,40 133,71 140,52 142,67 154,50 160,23 165, ,42 178,51 187,12 189,98 206,12 213,64 220, ,79 222,96 234,08 237,66 257,73 267,05 276, ,81 267,77 280,68 285,34 309,35 320,46 331, ,18 312,22 327,63 332,65 360,97 373,52 386, ,20 357,03 374,23 380,33 412,59 426,93 441, ,21 401,48 421,19 427,64 463,85 480,34 496, ,59 445,93 468,15 475,32 515,47 533,75 552, ,60 490,73 514,75 523,00 567,09 587,16 607, ,62 535,18 561,71 570,31 618,70 640,57 662, ,99 579,99 608,31 617,99 670,32 693,98 717, ,01 624,44 655,27 665,30 721,58 747,39 772, ,02 669,25 701,87 712,98 773,20 800,80 828, ,40 713,70 748,83 760,66 824,82 854,21 883, ,41 758,15 795,78 807,97 876,44 907,62 938, ,43 802,95 842,38 855,65 928,06 961,04 993, ,80 847,40 889,34 902,96 979, , , ,82 892,21 935,94 950, , , , ,19 936,66 982,90 998, , , , ,21 981, , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , Rozteč V dolného pripojenia a D50 dolného pripojenia 50 Kód výšky Výška VÝKON (W) TVORBA KÓDU PRODUKTU SUN4-070/13-D50L-LC73 Skratka názvu radiátora Počet rebier (kód šírky) Rozmer výška / počet rebier Šírka Štandardné pripojenie Bočné alebo do Kríža D50 Dolné pripojenie (ľavé, stredové, pravé) Pripojenie radiátora (ak je iné ako štandardné) V dolné pripojenie s Ventilom Kód farby Viac informácií ohľadom tvorby kódu, výberu pripojení a výpočtu finálnej ceny nájdete na strane 40 a v úvode k radiátorom Sunset Retro. V prípade pochybností, prosím, navštívte stránku pre online konfigurátor kódu a ceny. Dostupné pripojenia a možnosti zapojenia radiátora: Rozteč bočného pripojenia!!! Radiátory len so štandardným pripojením BOČNÉ DO KRÍŽA: , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , Kód výšky Výška Výkon (W) 45 46

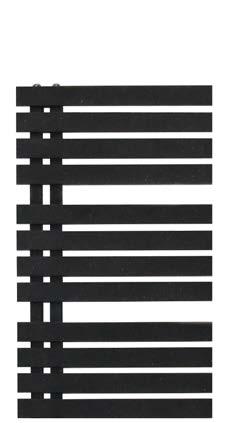

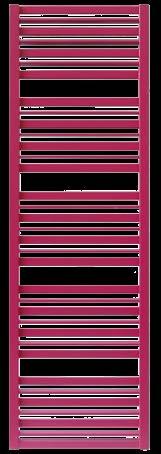

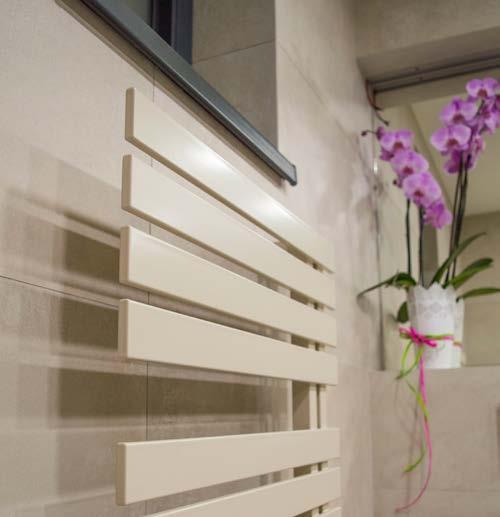

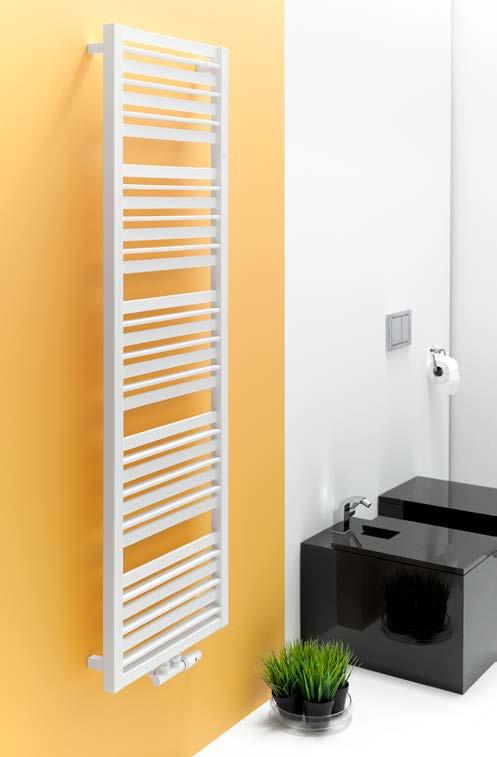

25 RADIÁTORY Florida Novinka RADIÁTORY Ruby FLO-60/90-LC16 RUB-60/160-LC21 FLO-60/120-LC37 RUB-60/100-LC mm mm funkčný dizajn - jednoduché vešanie uterákov a sušenie na zapojenie do centrálneho systému alebo s vykurovacou tyčou (str. 53) diskrétny odvzdušňovač na zadnej strane vyrobený novou precíznou technológiou LaserCut Materiál: výberová oceľ Povrch: natieraný lak Hĺbka: mm Balenie: radiátor, montážna sada, odvzdušňovací ventil, montážny návod, záručný list, balenie 875 mm mm mm mm Profil a rozloženie radiátora FLORIDA pri výškových variantoch. 610 mm 950 mm mm mm Profil a rozloženie radiátora RUBY pri výškových variantoch. funkčný dizajn - jednoduché vešanie uterákov a sušenie vyrobený novou precíznou technológiou LaserCut na zapojenie do centrálneho systému alebo s vykurovacou tyčou (str. 53) možnosť doplnenia dizajnovým vešiakom (str. 54) diskrétny odvzdušňovač na zadnej strane Materiál: výberová oceľ Povrch: natieraný lak Hĺbka: mm Balenie: radiátor, montážna sada, odvzdušňovací ventil, montážny návod, záručný list, balenie Šírka 600 Výška Výkon (W) 55 / 45 / 20 C 75 / 65 / 20 C 90 / 70 / 20 C Odporúčaný výkon vykurovacej tyče (W) Rozteč Kód Cena FLO-60/90 259, FLO-60/ , FLO-60/ , FLO ,36 Šírka 600 Výška Výkon (W) 55 / 45 / 20 C 75 / 65 / 20 C 90 / 70 / 20 C Odporúčaný výkon vykurovacej tyče (W) Rozteč Kód Cena Dolné pripojenie: RUB-60/60 135, RUB-60/ , Pripojenie D50: RUB-60/ , RUB-60/ ,20 CENA FAREBNÝCH PREVEDENÍ Radiátory FLORIDA patria do delenia na farebné skupiny A, B, C. V tabuľke je uvádzaná cena za farebné prevedenia skupiny A. Viac informácií o farbách nájdete na strane 36. Dostupné sú všetky farebné prevedenia. PRIPOJENIE Štandardné pripojenie radiátorov FLORIDA je dolné D50 bočné. Je v cene produktu a netreba ho uvádzať v kóde. Iný typ pripojenia nie je dostupný. Radiátor je možné namontovať zľava alebo sprava (obrátiť ho). Krížové pripojenie je možné. Nákresy možností zapojenia radiátora: TVORBA KÓDU FLO-60/120-LC31 Kód radiátora (tabuľka) Príkladový model: radiátor Florida, výška mm, farba Black Mat LC31, štandardné pripojenie D50 postranné Kód radiátora je uvedený v predposlednom stĺpci tabuľky. Skratky farebných prevedení - str. 36. Štandardné pripojenie sa neuvádza v kóde. Jednotlivé časti kódu oddeľujeme pomlčkou. Kód farby VÝPOČET CENY S PRÍKLADOM 1. krok Vyhľadajte cenu vybraného modelu v tabuľke = cena za farebné prevedenie skupiny (A) Príklad: Cena radiátora z tabuľky: 325,44 2. krok Ak je vybratá farba radiátoru zo skupiny B alebo C, je potrebné cenu (A) vynásobiť koeficientom nasledovne: Cena za farebnú skupinu (B) = Cena za (A) x 1,1 Cena za farebnú skupinu (C) = Cena za (A) x 1,15 Príklad: Príplatok za farebné prevedenie LC31 Black Mat - skupina C: 325,44 x 1,15 = 374,26 Radiátory Florida majú len 1 typ pripojenia so 6 možnosťami montáže (nákresy vľavo). Žiadne iné doplatky k cene nie sú. CENA FAREBNÝCH PREVEDENÍ Radiátory RUBY patria do delenia na farebné skupiny A, B, C. V tabuľke je uvádzaná cena za farebné prevedenia skupiny A. Viac informácií o farbách nájdete na strane 36. Dostupné sú všetky farebné prevedenia. PRIPOJENIE a, Štandardné pripojenie radiátorov RUBY je dolné ľavá/pravá. Je v cene produktu a netreba ho uvádzať v kóde. Možnosti zapojenia v nákresoch nižšie. b, Dolné stredové pripojenie D50 je dostupné za doplatok 60,00. Do kódu sa vloží -D50-. Možnosti zapojenia v nákresoch nižšie. Štandardné pripojenie Dolné ľavá / pravá D50 pripojenie Dolné stredové Pripojenie radiátora (ak je iné ako štandardné) RUB-60/100-D50-LC47 Kód radiátora (tabuľka) TVORBA KÓDU Kód farby Príkladový model: radiátor Ruby, výška 950mm, farba Green Tea LC47, D50 pripojenie. Kód radiátora je uvedený v predposlednom stĺpci tabuľky. Skratky farebných prevedení - str. 36. Štandardné pripojenie sa neuvádza v kóde. Príklad: RUB-60/100-LC47 Jednotlivé časti kódu oddeľujeme pomlčkou. VÝPOČET CENY S PRÍKLADOM 1. krok Vyhľadajte cenu vybraného modelu v tabuľke = cena za farebné prevedenie skupiny (A) Príklad: Cena radiátora z tabuľky: 178,56 2. krok Ak je vybratá farba radiátoru zo skupiny B alebo C, je potrebné cenu (A) vynásobiť koeficientom nasledovne: Cena za farebnú skupinu (B) = Cena za (A) x 1,1 Cena za farebnú skupinu (C) = Cena za (A) x 1,15 Príklad: Príplatok za farebné prevedenie LC47 Green Tea - skupina C: 178,56 x 1,15 = 205,34 3. krok Nakoniec prirátame doplatok za iné ako štandardné pripojenie. Príklad: D50 pripojenie: 205, ,00 = 265,

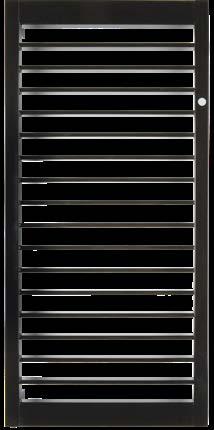

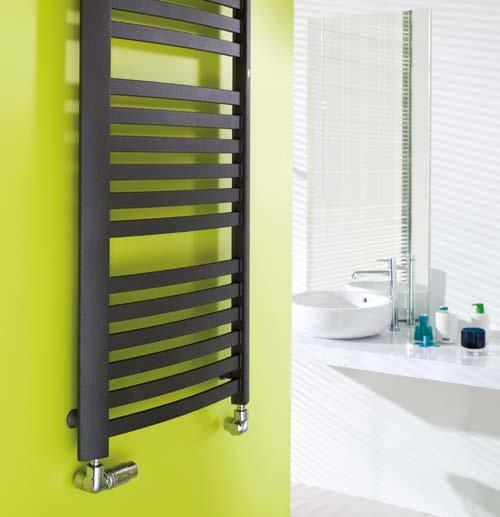

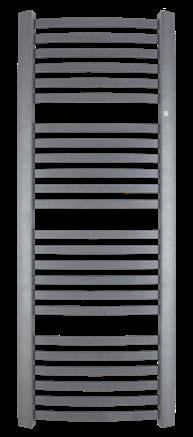

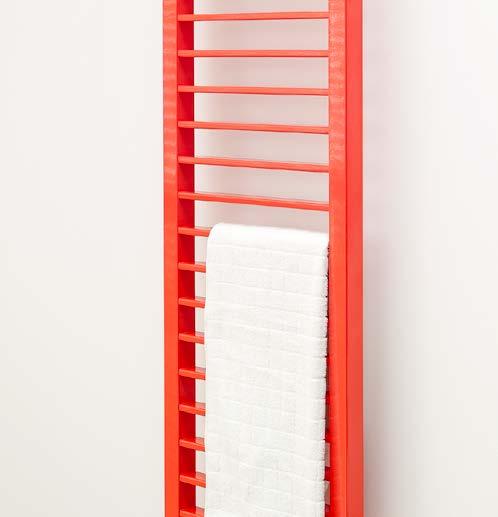

26 RADIÁTORY Darwin RADIÁTORY Nevis DAR-50/140-LC12 NEV-60/100-LC31 DAR-50/110-LC16 NEV-60/140-LC81 funkčný dizajn - jednoduché vešanie uterákov a sušenie vyrobený novou precíznou technológiou LaserCut na zapojenie do centrálneho systému alebo s vykurovacou tyčou (str. 53) možnosť doplnenia dizajnovým vešiakom (str. 54) diskrétny odvzdušňovač na zadnej strane Materiál: výberová oceľ Povrch: natieraný lak Hĺbka: mm Balenie: radiátor, montážna sada, odvzdušňovací ventil, montážny návod, záručný list, balenie mm 708 mm mm mm mm Profil a rozloženie radiátora DARWIN pri výškových variantoch mm 715mm mm mm mm Profil a rozloženie radiátora NEVIS pri výškových variantoch. funkčný dizajn - jednoduché vešanie uterákov a sušenie vyrobený novou precíznou technológiou LaserCut na zapojenie do centrálneho systému alebo s vykurovacou tyčou (str. 53) diskrétny odvzdušňovač na zadnej strane Materiál: výberová oceľ Povrch: natieraný lak Hĺbka: mm Balenie: radiátor, montážna sada, odvzdušňovací ventil, montážny návod, záručný list, balenie Šírka 540 Výška Výkon (W) 55 / 45 / 20 C 75 / 65 / 20 C 90 / 70 / 20 C Odporúčaný výkon vykurovacej tyče (W) Rozteč Kód Cena Dolné pripojenie: DAR-50/70 144, DAR-50/ , *Pripojenie D50: DAR-50/ , DAR-50/ ,92 Šírka 600 Výška Výkon (W) 55 / 45 / 20 C 75 / 65 / 20 C 90 / 70 / 20 C Odporúčaný výkon vykurovacej tyče (W) Rozteč Kód Cena Dolné pripojenie: NEV-60/70 190, NEV-60/ , *Pripojenie D50: NEV-60/ , NEV-60/ ,04 CENA FAREBNÝCH PREVEDENÍ Radiátory DARWIN patria do delenia na farebné skupiny A, B, C. V tabuľke je uvádzaná cena za farebné prevedenia skupiny A. Viac informácií o farbách nájdete na strane 36. Dostupné sú všetky farebné prevedenia. PRIPOJENIE a, Štandardné pripojenie radiátorov DARWIN je dolné ľavá/pravá. Je v cene produktu a netreba ho uvádzať v kóde. Možnosti zapojenia v nákresoch nižšie. b, Dolné stredové pripojenie D50 je dostupné za doplatok 60,00. Do kódu sa vloží -D50-. Možnosti zapojenia v nákresoch nižšie. Štandardné pripojenie Dolné ľavá / pravá D50 pripojenie Dolné stredové Pripojenie radiátora (ak je iné ako štandardné) DAR-50/110-D50-LC42 Kód radiátora (tabuľka) TVORBA KÓDU Kód farby Príkladový model: radiátor Darwin, výška mm, farba Cappuccino LC42, D50 pripojenie Kód radiátora je uvedený v predposlednom stĺpci tabuľky. Skratky farebných prevedení - str. 36. Štandardné pripojenie sa neuvádza v kóde. Príklad: DAR-50/110-LC42 Jednotlivé časti kódu oddeľujeme pomlčkou. VÝPOČET CENY S PRÍKLADOM 1. krok Vyhľadajte cenu vybraného modelu v tabuľke = cena za farebné prevedenie skupiny (A) Príklad: Cena radiátora z tabuľky: 190,08 2. krok Ak je vybratá farba radiátoru zo skupiny B alebo C, je potrebné cenu (A) vynásobiť koeficientom nasledovne: Cena za farebnú skupinu (B) = Cena za (A) x 1,1 Cena za farebnú skupinu (C) = Cena za (A) x 1,15 Príklad: Príplatok za farebné prevedenie LC42 Cappuccino - skupina B: 109,08 x 1,1 = 119,99 3. krok Nakoniec prirátame doplatok za iné ako štandardné pripojenie. Príklad: D50 pripojenie: 119, ,00 = 179,99 CENA FAREBNÝCH PREVEDENÍ Radiátory NEVIS patria do delenia na farebné skupiny A, B, C. V tabuľke je uvádzaná cena za farebné prevedenia skupiny A. Viac informácií o farbách nájdete na strane 36. Dostupné sú všetky farebné prevedenia. PRIPOJENIE a, Štandardné pripojenie radiátorov NEVIS je dolné ľavá/pravá. Je v cene produktu a netreba ho uvádzať v kóde. Možnosti zapojenia v nákresoch nižšie. b, Dolné stredové pripojenie D50 je dostupné za doplatok 60,00. Do kódu sa vloží -D50-. Možnosti zapojenia v nákresoch nižšie. Štandardné pripojenie Dolné ľavá / pravá D50 pripojenie Dolné stredové Pripojenie radiátora (ak je iné ako štandardné) NEV-60/140-D50-LC16 Kód radiátora (tabuľka) TVORBA KÓDU Kód farby Príkladový model: radiátor NEVIS, výška mm, farba Anthracite LC16, D50 pripojenie Kód radiátora je uvedený v predposlednom stĺpci tabuľky. Skratky farebných prevedení - str. 36. Štandardné pripojenie sa neuvádza v kóde. Príklad: NEV-60/140-LC16 Jednotlivé časti kódu oddeľujeme pomlčkou. VÝPOČET CENY S PRÍKLADOM 1. krok Vyhľadajte cenu vybraného modelu v tabuľke = cena za farebné prevedenie skupiny (A) Príklad: Cena radiátora z tabuľky: 190,08 2. krok Ak je vybratá farba radiátoru zo skupiny B alebo C, je potrebné cenu (A) vynásobiť koeficientom nasledovne: Cena za farebnú skupinu (B) = Cena za (A) x 1,1 Cena za farebnú skupinu (C) = Cena za (A) x 1,15 Príklad: Príplatok za farebné prevedenie LC16 Anthracite - skupina C: 109,08 x 1,15 = 137,99 3. krok Nakoniec prirátame doplatok za iné ako štandardné pripojenie. Príklad: D50 pripojenie: 137, ,00 = 197,

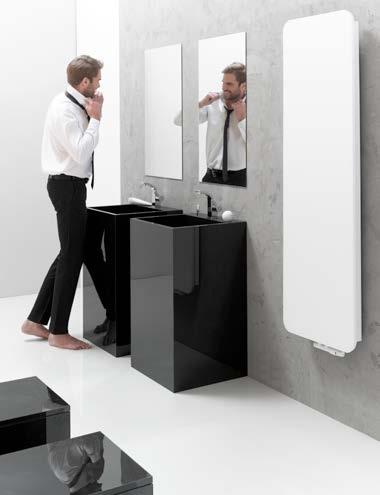

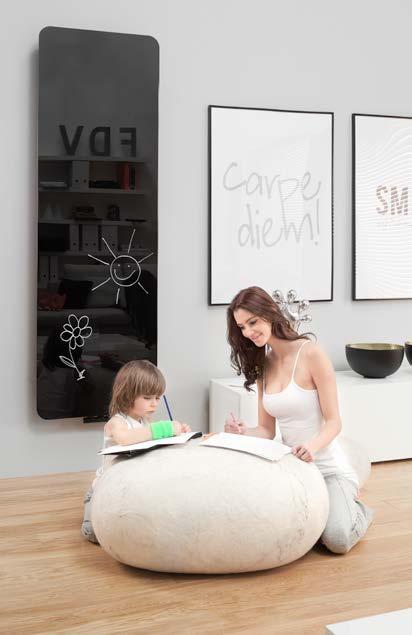

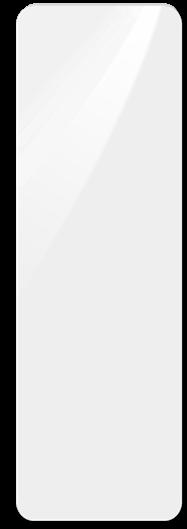

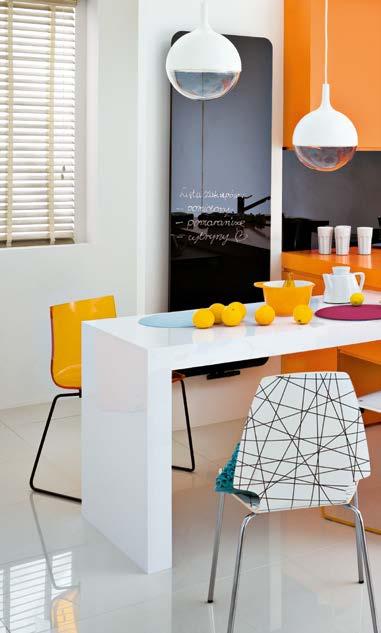

27 RADIÁTORY Nila NIL-60/200LC3404 NIL-60/160LC3105 Dizajn NIL-60/180LC3105 Objavte nový rozmer radiátorov. Nila je dizajnový kúsok, ktorý na prvý pohľad ohúri a na ten druhý si ho zamilujete. Unikátne spojenie elegantných oblých tvarov dizajnového panelu krásne vynikne v kúpeľni, ale aj v iných miestnostiach, napríklad v predsieni. Dizajn, praktická hodnota 2 v 1 a jedinečný prvok pre váš štýlový interiér. Biela Čierna D50 pripojenie Dolné stredové Kreativita S NILOU Súčasťou každého balenia radiátora NILA v sklenenom prevedení je aj fixka a hubka na stieranie. Radiátory NILA sú totižto otvorené pre umelecké diela malých či veľkých Picassov a určite potešíte ostatných členov domácnosti aj milým odkazom či kresbičkou :) NIL-60/180LC3401 Béžová korpus: biela, čierna povrch: zrkadlo, biele, čierne alebo béžové sklo diskrétny odvzdušňovač na zadnej strane vyrobený novou precíznou technológiou LaserCut D50 dolné stredové pripojenie na zapojenie do centrálneho systému alebo s vykurovacou tyčou (str. 53) možnosť doplnenia dizajnovou hrazdou na vešanie uterákov (str. 54) víťaz viacerých dizajnérskych súťaží Materiál: výberová oceľ Povrch: natieraný lak Panel: zrkadlo alebo sklenený panel na oceľovej platni Hĺbka: 96 mm Balenie: radiátor, odvzdušňovací ventil, 1x zátka, držiak vo farbe radiátora, skrutky a hmoždinky, montážny návod, záručný list, balenie NIL-60/180LC3404 Variant Povrch zrkadlo Korpus biela Povrch biele sklo Korpus biela Povrch béžové sklo Korpus biela Povrch čierne sklo Korpus čierna Šírka 576 Výška Výkon (W) 55 / 45 / 20 C 75 / 65 / 20 C 90 / 70 / 20 C Odporúčaný výkon vykurovacej tyče (W) Rozteč NIL-60/160LC , NIL-60/180LC , NIL-60/200LC , NIL-60/160LC , NIL-60/180LC , NIL-60/200LC , NIL-60/160LC , NIL-60/180LC , NIL-60/200LC , NIL-60/160LC , NIL-60/180LC , NIL-60/200LC , Kód Cena

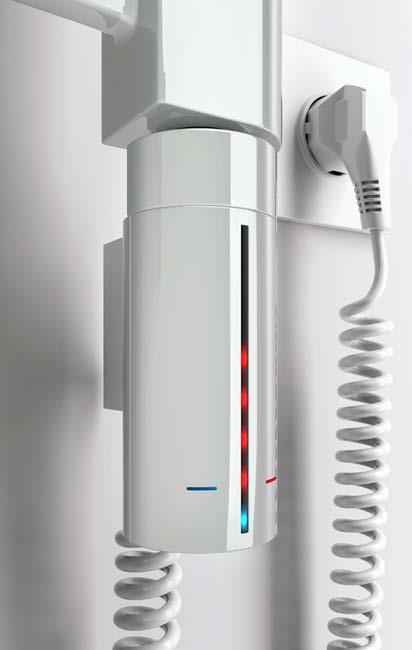

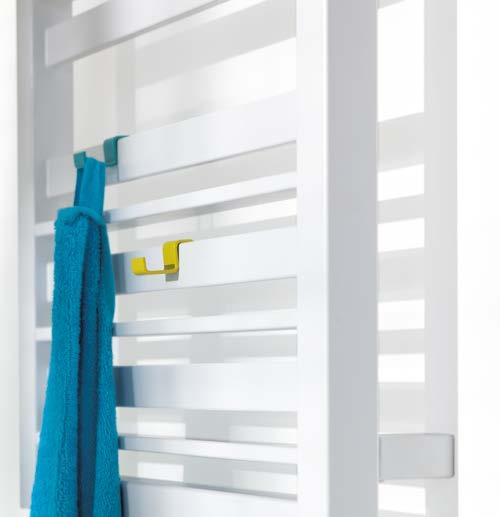

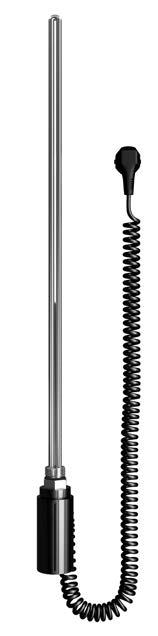

28 VYKUROVACIE TYČE Baru PRÍSLUŠENSTVO K RADIÁTOROM Hrazda na radiátor Na radiátor NILA Doplnková hrazda na uteráky 1ks Biela LR4-C35 54,72 Elektrické vykurovacie tyče BARU majú zabudovaný inteligentný systém pre efektívne využitie energie. iné farby str. 36, vzorkovník u predajcu 65,66 moderný dotykový ovládací panel LED elektronická signalizácia práce viacero programov práce, vrátane módu proti zamrznutiu nízka spotreba energie v stand-by móde časovač: 2, 4, 6, 8hod voľba teploty: 40 C, 50 C, 60 C, 70 C stupeň ochrany IP44 rozmery : 93 (v) x 40 (š) x 60 (h) Dĺžka vyhrievacej časti D Výkon (W) Dĺžka D Biela Čierna Strieborná Biela Čierna Strieborná Biela Čierna Strieborná BARU300WH BARU300BL BARU300SI BARU600WH BARU600BL BARU600SI BARU900WH BARU900BL BARU900SI 129,60 133,20 136,80 Zátka K pripojeniu / montáži s elektrickou tyčou je potrebná aj zátka 1ks. Kód Cena KOR ZATKA 0,66 Vešiaky na radiátor Na radiátory DARWIN a RUBY Balenie 4ks jednej farby, cena za balenie Biela LH3-C35 Čierna LH3-C32 7,20 RUB-60/160-D50-LC

29 ODPORÚČANÁ ARMATÚRA K RADIÁTOROM LOTOSAN KÚPEĽŇOVÉ radiátory ODPORÚČANÁ ARMATÚRA K RADIÁTOROM LOTOSAN INTERIÉROVÉ radiátory DOLNÉ PRIPOJENIE 1-BODOVÉ PRIPOJENIE D50 / 2-BODOVÉ PRIPOJENIE BOČNÉ PRIPOJENIE V PRIPOJENIE D50 PRIPOJENIE Set RA-URX Prívodná vetva vľavo / vpravo. aj s termostatickou hlavicou, spiatočka na strane termostatickej hlavice. Ľavá / Pravá - podľa umiestnenia spiatočky Farba Typ Kód Cena Biela Chróm Pravá DAN 013G ,80 Ľavá DAN 013G ,80 Pravá DAN 013G ,20 Ľavá DAN 013G ,20 + Zverné spojky Plast-hliník: pripojenie G 1/2, Ø potrubia 16x2 Oceľ / Meď: pripojenie G 1/2 A, Ø potrubia 15 Potrebné objednať 2ks! Typ potrubia Kód Cena Plast-hliník DAN 013G4200 8,64 Oceľ / Meď DAN 013G4195 7,99 + Set VHX-MONO 1-bodové rohové prevedenie, 50mm osová vzdialenosť, ponorná trúbka, termostatická hlavica RAX. Spôsob pripojenia sprava alebo zľava, spiatočka na strane termostatickej hlavice Biela DAN 013G ,20 Chróm DAN 013G ,20 Set VHX-DUO 2-bodové rohové prevedenie, 50mm osová vzdialenosť, ponorná trúbka, termostatická hlavica RAX. Spôsob pripojenia sprava alebo zľava, spiatočka na strane termostatickej hlavice Biela DAN 013G ,80 Chróm DAN 013G , Zverné spojky Plast-hliník: pripojenie G 1/2, Ø potrubia 16x2 Oceľ / Meď: pripojenie G 1/2 A, Ø potrubia 15 Potrebné objednať 2ks! Typ potrubia Kód Cena Plast-hliník DAN 013G4200 8,64 Oceľ / Meď DAN 013G4195 7,99 Zverné spojky Plast-hliník: pripojenie G 1/2, Ø potrubia 16x2 Oceľ / Meď: pripojenie G 1/2 A, Ø potrubia 15 Potrebné objednať 2ks! Typ potrubia Kód Cena Plast-hliník DAN 013G4200 8,64 Oceľ / Meď DAN 013G4195 7, Radiátorový ventil Typ RA-NCX, s integrovaným prednastavením, pripojenie radiátora R 1/2, pripojenie systému Rp 1/2, farba chróm Kód Cena DAN 013G ,20 Radiátorové šróbenie Typ RLV-CX, pripojenie radiátora R 1/2, pripojenie systému Rp 1/2, farba chróm Kód Cena + DAN 003L ,48 Zverné spojky Plast-hliník: pripojenie G 1/2, Ø potrubia 16x2 Oceľ / Meď: pripojenie G 1/2 A, Ø potrubia 15 Potrebné objednať 2ks! Typ potrubia Kód Cena Plast-hliník DAN 013G4176 6,24 Oceľ / Meď DAN 013G4115 2,88 + Radiátorový bypass Pripájací diel HERZ R-Design, pre 2-rúrové sústavy, rohový Biela HER S ,68 Chróm HER S ,96 + Zverná spojka Deluxe Plast-hliník: M 22 x 1,5, pripojenie G 1/2, 16 x 2 Oceľ / Meď: M 22 x 1,5, pripojenie G 1/2, 15 Potrebné objednať 2ks! Typ potrubia Kód Cena Plast-hliník HER S ,98 Oceľ, meď HER S ,18 + Set RA-URX Prívodná vetva vľavo / vpravo. aj s termostatickou hlavicou, spiatočka na strane termostatickej hlavice. Ľavá / Pravá - podľa umiestnenia spiatočky Farba Typ Kód Cena Biela Chróm Pravá DAN 013G ,80 Ľavá DAN 013G ,80 Pravá DAN 013G ,20 Ľavá DAN 013G ,20 + Zverné spojky Plast-hliník: pripojenie G 1/2, Ø potrubia 16x2 Oceľ / Meď: pripojenie G 1/2 A, Ø potrubia 15 Potrebné objednať 2ks! Typ potrubia Kód Cena Plast-hliník DAN 013G4200 8,64 Oceľ / Meď DAN 013G4195 7,99 + Rozety rozeta + 2x chránička Biela DAN 013G ,16 Chróm DAN 013G ,92 Zátka Zátka k radiátoru s elektrickou tyčou alebo pri jednobodovom pripojení Kód Cena KOR ZATKA 0,66 + Rozety s rozostupom 50mm, rozeta + chránička Biela DAN 013G ,56 Chróm DAN 013G ,92 Termostatická hlavica RAX Biela DAN 013G ,00 Chróm DAN 013G ,52 + Termostatická hlavica RAX Biela DAN 013G ,00 Chróm DAN 013G ,52 + Rozety s rozostupom 50mm, rozeta + chránička Biela DAN 013G ,56 Chróm DAN 013G ,92 Pravá Rozety s rozostupom 50mm, rozeta + chránička Rozety rozeta + 2x chránička Rozety s rozostupom 50mm, rozeta + chránička Nákres pripojenia Setu RA-URX Pravá. Biela DAN 013G ,56 Chróm DAN 013G ,92 Pravá Nákres pripojenia Setu VHX-MONO. Ľavá Biela DAN 013G ,16 Chróm DAN 013G ,92 Biela DAN 013G ,56 Chróm DAN 013G ,92 Ľavá Nákres pripojenia D

30 TECHNICKÉ NÁKRESY VYSVETLIVKY PIKTOGRAMOV SPRCHOVACIE KÚTY ŠTVRŤKRUHOVÉ sprchové kúty Dizajn a funkčnosť v LOTOSANE staviame na kvalite. GARANCIE A ZÁRUKY Rozmer (cm) A (cm) B (cm) C (cm) Šírka vstupu D (cm) Rádius (cm) 80 x 80 78, , , x 90 88, , , Sprchové DVERE DO NIKY Rozmer (cm) A (cm) B (cm) Šírka vstupu C (cm) 25 rokov záruka na všetky batérie 10 rokov záruka na všetky vane a vaničky 6 rokov záruka na radiátory 5 rokov záruka na sprchovacie kúty Viac info v katalógu a v záručnom liste. OBKLADY A DLAŽBY Kombinácia DVERE + PEVNÁ STENA Ľavý variant Pravý variant Lesklý povrch Pololesklý povrch Matný povrch Mrazuvzdorná Rektifikovaná Dvere (cm) Stena (cm) A (cm) B (cm) C (cm) Šírka vstupu D (cm) 80 78, , , , , , , , ,5 53 Protišmykovosť R9 Protišmykovosť R10 Oteruvzdornosť PEI-3 Oteruvzdornosť PEI-4 Oteruvzdornosť PEI , , , , , , , , ,5 53 Ľavý variant Pravý variant KÚPEĽŇOVÝ NÁBYTOK 80 98, , , , , , , , , , , , , , ,5 63 Soft Close spomalené dovieranie zásuvky. Soft Close spomalené dovieranie dvierok. Push systém otváranie skrinky stlačením , , ,5 63 Kombinácia DVERE + DVERE Ľavé dvere (cm) Pravé dvere (cm) A (cm) B (cm) C (cm) D (cm) E (cm) F (cm) Šírka vstupu G (cm) , ,5 24, , , ,5 24, , , ,5 24, , , ,5 24, ,5 82 V produkte je vstavaný USB Port. V produkte je vstavaná elektrická zásuvka. LED osvetlenie BATÉRIE A SPRCHOVACIE KÚTY , ,5 34, , , ,5 34, , , ,5 34, , , ,5 34, , , ,5 34, , , ,5 34, , , ,5 34, , , ,5 34, ,5 89 Batéria so zníženým prietokom vody na 4,5 l/min Výkyvný perlátor s možnosťou nasmerovania prúdu ako efektívny šetrič vody Batéria s regulátorom prúdu so systémom proti usadzovaniu vodného kameňa Termostatická - udržiava stálu vami nastavenú teplotu vody aj pri zmene tlaku Nielen voda, ale aj batéria si udržiava stabilnú teplotu, pri dotyku s batériou sa nepopálite , ,5 54, , , ,5 54, , , ,5 54, ,5 89 RADIÁTORY , ,5 54, ,5 89 Dizajn batérie je navrhnutý pre komfortné používanie a efektívne využitie prúdu vody Sprcha so špeciálnym systémom proti usadzovaniu vodného kameňa Povrchová úprava skla sprchovacieho kútu pre ľahšie čistenie a dlhšiu životnosť Extra tenká sprchová hlavica s hrúbkou len 2,5mm Bočné pripojenie ľavá / pravá Bočné pripojenie do Kríža Dolné pripojenie na stranách, ľavá / pravá D50 Dolné pripojenie stredové D50 Dolné pripojenie Ľavá / Pravá Dolné pripojenie s Ventilom, ľavá / pravá Špeciálne zakončenie hadice, ktoré zabraňuje jej zamotávaniu či zlomeniu MAGIC CLEAN - Ovládanie funkcií sprchy pomocou tlačidla priamo na ručnej sprche

31 Váš autorizovaný predajca LOTOSAN Ceny uvedené v katalógu sú odporúčané MOC s DPH, platné do odvolania, alebo do vypredania zásob. Výrobca si vyhradzuje právo na zmenu technických parametrov a cien bez predchádzajúceho upozornenia. Zobrazenie farieb je limitované technológiou tlače a nemusí úplne zodpovedať skutočnosti. Za prípadné tlačové chyby neručíme. Verzia LOTOSAN 2018/ /10
