Test topných rohoží Ecofloor s materiály Weber a Fatra

Transkript

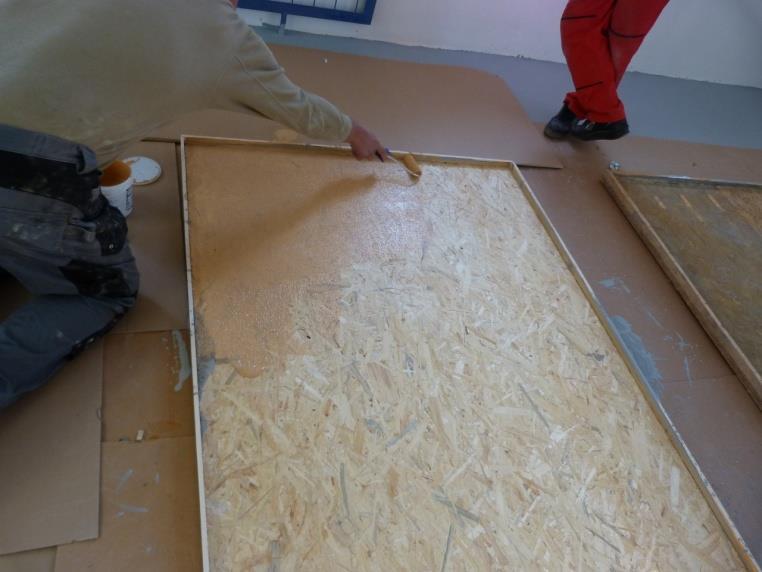

1 Test topných rohoží Ecofloor s materiály Weber a Fatra Použité materiály: Hmoty Weber: Weber.podklad haft penetrace podkladu Weber.bat opravná hmota bodové přichycení rohože k podkladu Weber.floor 4320 samonivelační hmota Weber.floor UNI disperzní lepidlo pro lepení PVC Rohože Fenix: LDTS 160/2,1 (4,2 x 0,5 m; 340W; 160W/m2) LDTS 100/2,2 (4,4 x 0,5 m; 220W; 100W/m2) LDTS 80/2,3 (4,5 x 0,5 m; 180W; 80W/m2) Krytina Fatra: Vinilová podlahovina Thermofix a Imperio Postup pokládky topných rohoží: Byly připraveny podkladní OSB desky rozměru 2,5 x 1,25 m. Krok 1 penetrace OSB (Weber.podklad haft) Zavadnutí penetrace 2 hod.

2 Krok 2 položení topných rohoží Krok 3 fixace rohoží pomocí Weber.bat opravná hmota Zaschnutí opravné hmoty 2 hod.

3 Krok 4 zalití rohoží samonivelační hmotou Weber.floor 4320 Tloušťka samonivelační hmoty 8-10 mm Krok 5 náběh podlah Proveden náběhový cyklus. Počáteční teplota 17 C. Relativní vlhkost vzduchu 80 %. Vlhkost podlahy 18 % H2O. Zvyšování teploty podlah o 5 C za den až na plnou teplotu. LDTS 160/2,1 - teplota povrchu kabelu 46 C, teplota podlahy 35 C LDTS 100/2,2 - teplota povrchu kabelu 42 C, teplota podlahy 33 C LDTS 80/2,3 - teplota povrchu kabelu 38 C, teplota podlahy 30 C Okolní teplota 21 C Doba vyzrávání.. 20 dní Vlhkost povrchu před pokládkou krytiny 0 % H2O (množství volné vody).

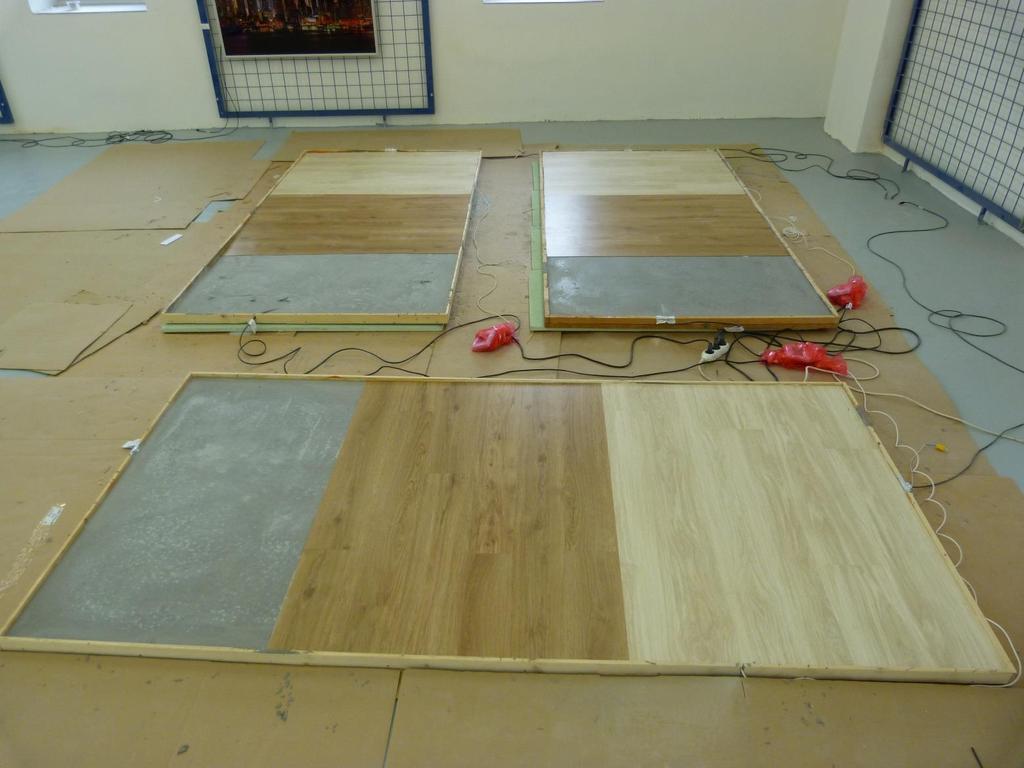

4 Krok 6 příprava povrchu pro lepení vinilové krytiny Povrch podlah byl přebroušen kotoučovou bruskou. Krok 7 lepení vinilové krytiny Pro lepení vinilové krytiny bylo použito lepidlo Weber.floor uni Naneseno ocelovou zubovou stěrkou hrubosti A1 na 2/3 plochy povrchu podlahy. Po zavadnutí lepidla (cca 30 min.) byla položena vinilová krytina na všechny 3 vzorky podlah cca takto: 1/3 krytina Imperio 1/3 krytina Thermofix 1/3 bez krytiny

5 Po nalepení byla krytina zahlazena korkovým hladítkem. Mezi jednotlivými dílci krytiny byly po pokládce znatelné drobné mezery o tloušťce do 0,1 mm. Podlaha byla ponechána po dobu 4 dní bez teplotního zatížení (okolní teplota temperována na 22 C). Poté byl zahájen náběh podlah. Během 3 dní byla teplota podlah postupně zvyšována denně o 5 C až na maximální teploty: Podlaha 80W/m C Podlaha 100W/m C Podlaha 160W/m C Podlahy byly na těchto maximálnch teplotách udržovány po dobu 4 dní.

6 Umístění čidel teploměrů: Měřena teplota povrchu pláště kabelu, teplota podkladní hmoty (mezy smyčkami kabelu), teplota povrchu na vinilové krytině, teplota povrchu bez krytiny

7 Provozní cyklovací test Od byl spuštěn nepřetržitý cyklovací test 4 hodiny topí / 4 hodiny chládne Topné podlahy o příkonech 80 a 100 W/m2 jsou omezeny termostatem na 27 C a cyklují tedy mezi C. Topná podlaha 160 W/m2 běží bez teplotního omezení a cykluje mezi C. 27,4 G:\Uživatelé\Vladimír Kohoutek\Testy\Rohože-Weber-krytina\Cometr\Cyklování 80W-42.týden.msb 27,2 27,0 26,8 26,6 26,4 26,2 26,0 25,8 25,6 25,4 25,2 25,0 24,8 24,6 24,4 24,2 24,0 23,8 23,6 23,4 23,2 23,0 22,8 22,6 22,4 22,2 22,0 21,8 21,6 8:00:00 16:00:00 0:00:00 8:00:00 16:00:00 0:00:00 8:00:00 16:00:00 0:00:00 8:00:00 16:00:00 0:00:00 8:00:00 16:00:00 0:00:00 8:00:00 16:00:00 0:00:00 8:00:00 16:00:00 0:00:00 8:00:00 16:00:00 0:00:00 8:00:00 16:00:00 0:00:00 8:00:00 16:00:00 0:00:00 8:00: G:\Uživatelé\Vladimír Kohoutek\Testy\Rohože-Weber-krytina\Cometr\Cyklování 100W-42.týden.msb 32,8 32,6 32,4 32,2 32,0 31,8 31,6 31,4 31,2 31,0 30,8 30,6 30,4 30,2 30,0 29,8 29,6 29,4 29,2 29,0 28,8 28,6 28,4 28,2 28,0 27,8 27,6 27,4 27,2 27,0 26,8 26,6 26,4 26,2 26,0 25,8 25,6 25,4 25,2 25,0 24,8 24,6 24,4 24,2 24,0 23,8 23,6 8:00:00 16:00:00 0:00:00 8:00:00 16:00:00 0:00:00 8:00:00 16:00:00 0:00:00 8:00:00 16:00:00 0:00:00 8:00:00 16:00:00 0:00:00 8:00:00 16:00:00 0:00:00 8:00:00 16:00:00 0:00:00 8:00:00 16:00:00 0:00:00 8:00:00 16:00:00 0:00:00 8:00:00 16:00:00 0:00:00 8:00:

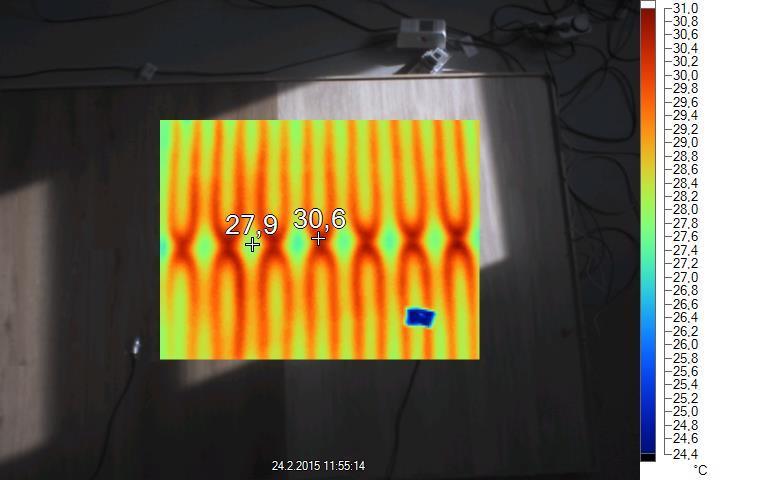

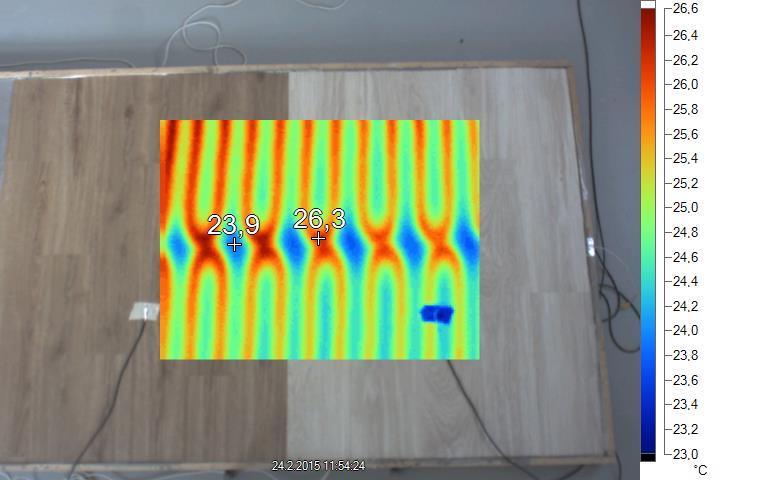

8 G:\Uživatelé\Vladimír Kohoutek\Testy\Rohože-Weber-krytina\Cometr\Cyklování 160W-42.týden.msb 37,0 36,5 36,0 35,5 35,0 34,5 34,0 33,5 33,0 32,5 32,0 31,5 31,0 30,5 30,0 29,5 29,0 28,5 28,0 27,5 27,0 26,5 26,0 25,5 25,0 24,5 8:00:00 16:00:00 0:00:00 8:00:00 16:00:00 0:00:00 8:00:00 16:00:00 0:00:00 8:00:00 16:00:00 0:00:00 8:00:00 16:00:00 0:00:00 8:00:00 16:00:00 0:00:00 8:00:00 16:00:00 0:00:00 8:00:00 16:00:00 0:00:00 8:00:00 16:00:00 0:00:00 8:00:00 16:00:00 0:00:00 8:00: Tmavě modrá povrch Imperio Zelená povrch Thermofix Červená povrch bez krytiny Světle modrá okolní teplota Termosnímky podlah: 80W/m2 po 0,5 hod. 80W/m2 po 1 hod.

9 80W/m2 po 2 hod. 100W/m2 po 0,5 hod. 100W/m2 po 1 hod. 100W/m2 po 2 hod.

10 160W/m2 po 0,5 hod. 160W/m2 po 1 hod. 160W/m2 po 2 hod. Monitoring změn na podlahové krytině Spáry mezi jednotlivými dílci vinilové krytiny byly zpočátku monitorovány v měsíčních až dvouměsíčních intervalech ve stejných místech. Počáteční fotografie byly pořízeny Monitoring žádná viditelná změna povrchu krytiny, mezery mezi spárami se nemění, plocha bez Monitoring žádná viditelná změna povrchu krytiny, mezery mezi spárami se nemění, plocha bez Monitoring žádná viditelná změna povrchu krytiny, mezery mezi spárami se nemění, plocha bez Monitoring žádná viditelná změna povrchu krytiny, mezery mezi spárami se nemění, plocha bez Monitoring žádná viditelná změna povrchu krytiny, mezery mezi spárami se nemění, plocha bez

11 Monitoring žádná viditelná změna povrchu krytiny, mezery mezi spárami se nemění, plocha bez Monitoring žádná viditelná změna povrchu krytiny, mezery mezi spárami se nemění, plocha bez Závěr: Z naměřených hodnot pořízených termokamerou je patrno, že rozdíl mezi nejteplejším a nejstudenějším místem podlahy nepřesáhne 3 C. A to jak běm náběhu podlahy, tak i během provozu. Podlahy pracovaly v cyklovacím režimu od do Nebyly zaznamenány žádné změny v odstínu krytiny v místech smyček kabelů, ani žádné deformační změny v místech spár mezi jednotlivými pásy podlahové krytiny. Proto tedy navrhujeme tuto konstrukci schválit. V Jeseníku Pavel Kudelka
