DETAIL NADPRAŽÍ M 1:10 FENOLICKÁ PĚNA LEPENÝ VRSTVENÝ DÝHOVÝ PROFIL, 5x210 MM LEPENÝ VRSTVENÝ DÝHOVÝ PROFIL, 5x210 MM KOMPOZITOVÝ L PROFIL 125x125 MM KOTVÍCÍ VRUT CERTIFIKOVANÉ DŘEVĚNÉ OKNO

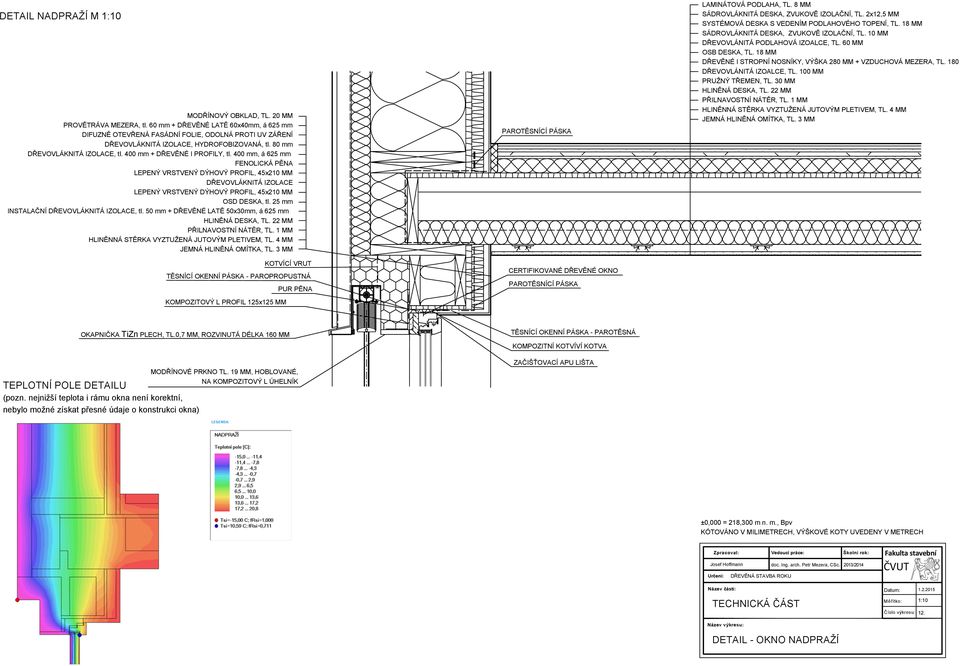

1 DETAIL NADPRAŽÍ M 1:10 FENOLICKÁ PĚNA LEPENÝ VRSTVENÝ DÝHOVÝ PROFIL, 5x210 MM LEPENÝ VRSTVENÝ DÝHOVÝ PROFIL, 5x210 MM KOMPOZITOVÝ L PROFIL 125x125 MM KOTVÍCÍ VRUT CERTIFIKOVANÉ DŘEVĚNÉ OKNO LAMINÁTOVÁ PODLAHA, TL. 8 MM SÁDROVLÁKNITÁ DESKA, ZVUKOVĚ IZOLAČNÍ, TL. 2x12,5 MM SYSTÉMOVÁ DESKA S VEDENÍM PODLAHOVÉHO TOPENÍ, TL. 18 MM SÁDROVLÁKNITÁ DESKA, ZVUKOVĚ IZOLAČNÍ, TL. 10 MM DŘEVOVLÁNITÁ PODLAHOVÁ IZOALCE, TL. 60 MM OSB DESKA, TL. 18 MM DŘEVĚNÉ I STROPNÍ NOSNÍKY, VÝŠKA 280 MM + VZDUCHOVÁ MEZERA, TL. 180 M DŘEVOVLÁNITÁ IZOALCE, TL. 100 MM PRUŽNÝ TŘEMEN, TL. 30 MM OKAPNIČKA TiZn PLECH, TL.0,7 MM, ROZVINUTÁ DÉLKA 160 MM TEPLOTNÍ POLE DETAILU (pozn. nejnižší teplota i rámu okna není korektní, nebylo možné získat přesné údaje o konstrukci okna) MODŘÍNOVÉ PRKNO TL. 19 MM, HOBLOVANÉ, NA KOMPOZITOVÝ L ÚHELNÍK KOMPOZITNÍ KOTVÍVÍ KOTVA 12. DETAIL - OKNO NADPRAŽÍ

10 MM DŘEVOVLÁNITÁ PODLAHOVÁ IZOALCE, TL. 60 MM OSB DESKA, TL. 18 MM DŘEVĚNÉ I STROPNÍ NOSNÍKY, VÝŠKA 280 MM + VZDUCHOVÁ MEZERA, TL. 180 M DŘEVOVLÁNITÁ IZOALCE, TL. 100 MM PRUŽNÝ TŘEMEN, TL.

2 DETAIL PARAPET M 1:10 PARAPET TiZn PLECH, TL.0,7 MM, ROZVINUTÁ DÉLKA 30 MM VNITŘNÍ DŘEVĚNÝ PARAPET OCHRANNÁ MŘÍŽKA PROTI HMYZU DETAIL OSTĚNÍ M 1:10 INSTALAČNÍ, tl. 50 mm OSB DESKA, tl. 18 mm DŘEVĚNÝ I PROFIL, 00x90 mm, á 625 mm DŘEVĚNÁ LAŤ 60x0MM Určení: DŘEVĚNÁ STAVBA ROKU DETAIL - OKNO OSTĚNÍ A PARAPET Datum: Měřítko: :10 13.

DETAIL OSTĚNÍ M 1:10 INSTALAČNÍ, tl. 50 mm OSB DESKA, tl.

3 TRVALE PRUŽNÝ "UV" ODOLNÝ TMEL PARAPET TiZn PLECH, TL.0,7 MM, ROZVINUTÁ DÉLKA 30 MM OCHRANNÁ MŘÍŽKA PROTI HMYZU TRVALE PRUŽNÝ TMEL VNITŘNÍ DŘEVĚNÝ PARAPET DETAIL - BEZRÁMÉ ZASKELÍ - PARAPET

4 TRVALE PRUŽNÝ "UV" ODOLNÝ TMEL OPLECHOVÁNÍ PARAPETU - TITANZINEK HYDROFOBIZAČNÍ NÁTĚR SOKLOVÁ OMÍTKA, TL. 8 MM TEPELNÁ IZOALCE XPS, TL. 80 MM MODIFIVANÝ ASFALTOVÝ PÁS, TL 3,5 MM LEPENÝ VRSTVENÝ DÝHOVÝ PROFIL, 5x210 MM DO PODLAH, TL 100 MM KRYCÍ PODLAHOVÁ LIŠTA MINERÁLNÍ TEPELNÁ IZOLACE, TL. 10 MM KOTVÍCÍ VRUTY PODKLADNÍ PROFIL - TERMOPLASTICKÁ TVRZENÁ PĚNA KERAMICKÁ DLAŽBA TL. 7 MM FLEXILNÍ LEPIDLO NA BÁZI SÍRANU VÁPENATÉH, TL. 6 MM ANHYDRYTOVÁ MAZANINA, TL. 50 MM S POHLAHOVÝM VYTÁPĚNÍM VOSKOVÝ PAPÍR DO PODLAH, UŽITNÉ ZATÍŽENÍ DO 5 KN/M2, TL. 100 MM MODIFIVANÝ ASFALTOVÝ PÁS, TL 3,5 MM ŽELEZOBETON C25/30, TL. 200 MM HDPE FOLIE, TL 1 MM PĚNOVÉ SKLO, TL. 600 MM GEOTEXTILIE 200 g/m2 ŠTĚRKOVÝ PODSYP 16/32, TL. 150 MM ROSTLÝ TERÉN DETAIL - BEZRÁMÉ ZASKELÍ - PARAPET_2

10 MM KOTVÍCÍ VRUTY PODKLADNÍ PROFIL - TERMOPLASTICKÁ TVRZENÁ PĚNA KERAMICKÁ DLAŽBA TL. 7 MM FLEXILNÍ LEPIDLO NA BÁZI SÍRANU VÁPENATÉH, TL. 6 MM ANHYDRYTOVÁ MAZANINA, TL.

5 DETAIL NADPRAŽÍ M 1:10 FENOLICKÁ PĚNA LEPENÝ VRSTVENÝ DÝHOVÝ PROFIL, 5x210 MM LEPENÝ VRSTVENÝ DÝHOVÝ PROFIL, 5x210 MM KOTVÍCÍ VRUT KOMPOZITOVÝ L PROFIL 125x125 MM OKAPNIČKA TiZn PLECH, TL.0,7 MM, ROZVINUTÁ DÉLKA 160 MM MODŘÍNOVÉ PRKNO TL. 19 MM, HOBLOVANÉ, NA KOMPOZITOVÝ L ÚHELNÍK PODKLADNÍ PE PROVAZEC TRVALE PRUŽNÝ TMEL, UV ODOLNÝ LAMINÁTOVÁ PODLAHA, TL. 8 MM SÁDROVLÁKNITÁ DESKA, ZVUKOVĚ IZOLAČNÍ, TL. 2x12,5 MM SYSTÉMOVÁ DESKA S VEDENÍM PODLAHOVÉHO TOPENÍ, TL. 18 MM SÁDROVLÁKNITÁ DESKA, ZVUKOVĚ IZOLAČNÍ, TL. 10 MM DŘEVOVLÁNITÁ PODLAHOVÁ IZOALCE, TL. 60 MM OSB DESKA, TL. 18 MM DŘEVĚNÉ I STROPNÍ NOSNÍKY, VÝŠKA 280 MM + VZDUCHOVÁ MEZERA, TL. 180 M DŘEVOVLÁNITÁ IZOALCE, TL. 100 MM PRUŽNÝ TŘEMEN, TL. 30 MM DETAIL OSTĚNÍ M 1:10 TRVALE PRUŽNÝ TMEL, UV ODOLNÝ PODKLADNÍ PE PROVAZEC DŘEVĚNÁ LAŤ 60x0MM INSTALAČNÍ, tl. 50 mm OSB DESKA, tl. 18 mm DŘEVĚNÝ I PROFIL, 00x90 mm, á 625 mm DETAIL - BEZRÁMÉ ZASKELÍ - OSTĚNÍ, NADPRAŽÍ

8 MM SÁDROVLÁKNITÁ DESKA, ZVUKOVĚ IZOLAČNÍ, TL. 2x12,5 MM SYSTÉMOVÁ DESKA S VEDENÍM PODLAHOVÉHO TOPENÍ, TL. 18 MM SÁDROVLÁKNITÁ DESKA, ZVUKOVĚ IZOLAČNÍ, TL. 10 MM DŘEVOVLÁNITÁ PODLAHOVÁ IZOALCE, TL.
