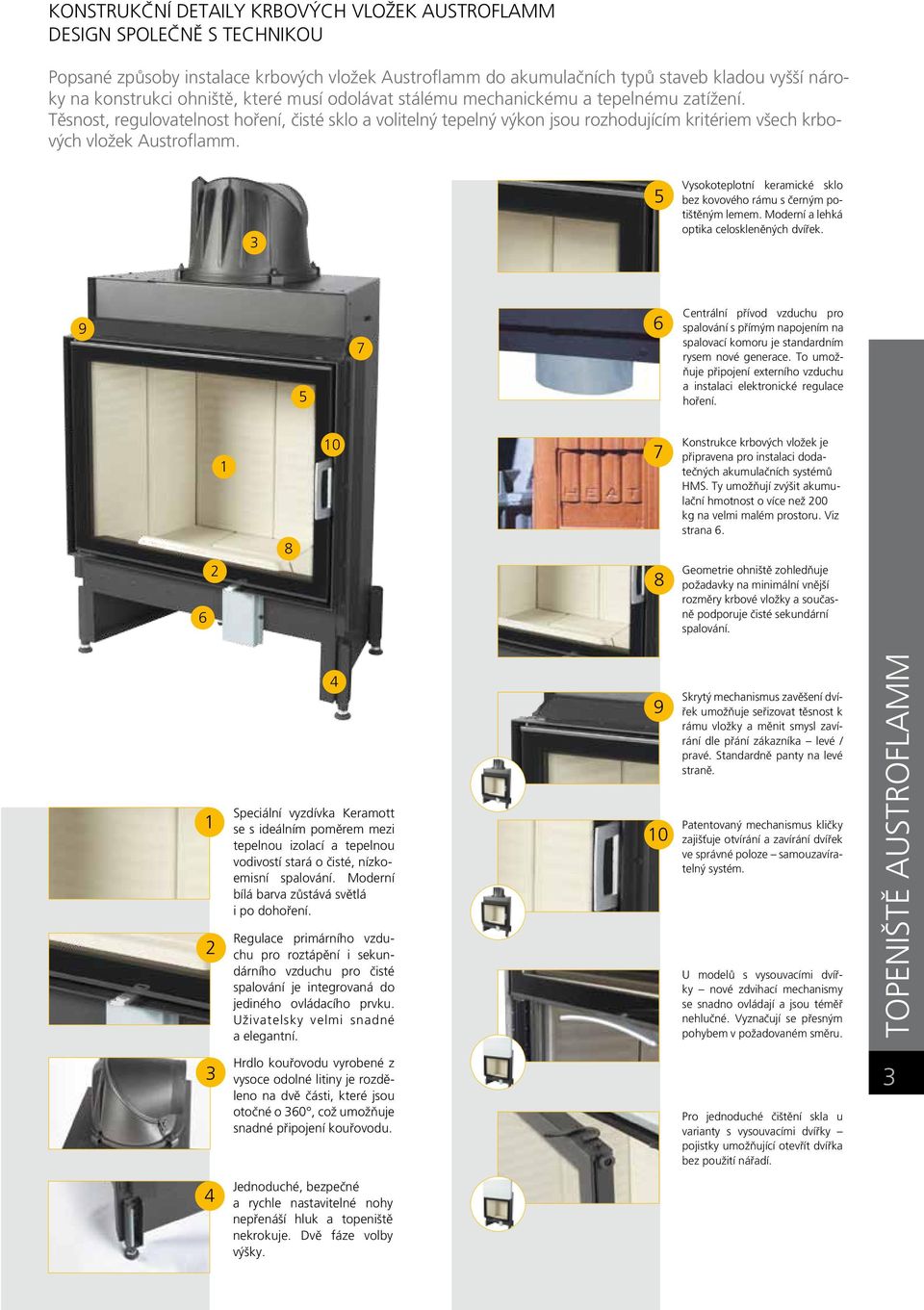

1 KONSTRUKČNÍ DETAILY KRBOVÝCH VLOŽEK AUSTROFLAMM DESIGN SPOLEČNĚ S TECHNIKOU Popsané způsoby instalace krbových vložek Austroflamm do akumulačních typů staveb kladou vyšší nároky na konstrukci ohniště, které musí odolávat stálému mechanickému a tepelnému zatížení. Těsnost, regulovatelnost hoření, čisté sklo a volitelný tepelný výkon jsou rozhodujícím kritériem všech krbových vložek Austroflamm. 3 5 Vysokoteplotní keramické sklo bez kovového rámu s černým potištěným lemem. Moderní a lehká optika celoskleněných dvířek Centrální přívod vzduchu pro spalování s přímým napojením na spalovací komoru je standardním rysem nové generace. To umožňuje připojení externího vzduchu a instalaci elektronické regulace hoření Konstrukce krbových vložek je připravena pro instalaci dodatečných akumulačních systémů HMS. Ty umožňují zvýšit akumulační hmotnost o více než 200 kg na velmi malém prostoru. Viz strana 6. Geometrie ohniště zohledňuje požadavky na minimální vnější rozměry krbové vložky a současně podporuje čisté sekundární spalování. 1 2 Speciální vyzdívka Keramott se s ideálním poměrem mezi tepelnou izolací a tepelnou vodivostí stará o čisté, nízkoemisní spalování. Moderní bílá barva zůstává světlá i po dohoření. Regulace primárního vzduchu pro roztápění i sekundárního vzduchu pro čisté spalování je integrovaná do jediného ovládacího prvku. Uživatelsky velmi snadné a elegantní Skrytý mechanismus zavěšení dvířek umožňuje seřizovat těsnost k rámu vložky a měnit smysl zavírání dle přání zákazníka levé / pravé. Standardně panty na levé straně. Patentovaný mechanismus kličky zajišťuje otvírání a zavírání dvířek ve správné poloze samouzavíratelný systém. U modelů s vysouvacími dvířky nové zdvihací mechanismy se snadno ovládají a jsou téměř nehlučné. Vyznačují se přesným pohybem v požadovaném směru. TOPENIŠTĚ AUSTROFLAMM 3 Hrdlo kouřovodu vyrobené z vysoce odolné litiny je rozděleno na dvě části, které jsou otočné o 360, což umožňuje snadné připojení kouřovodu. Pro jednoduché čištění skla u varianty s vysouvacími dvířky pojistky umožňující otevřít dvířka bez použití nářadí. 3 4 Jednoduché, bezpečné a rychle nastavitelné nohy nepřenáší hluk a topeniště nekrokuje. Dvě fáze volby výšky.

2 Austroflamm Funkční principy předávání tepla Před návrhem velikosti a designu Vašeho krbu je vhodné se seznámit s možnými způsoby získávání a následného předávání tepelné energie vznikající při spalování dřeva. Všechna vytápěcí zařízení odevzdávají teplo z části konvekčně a z části sáláním. V závislosti na volbě způsobu předávání tepla vzniká projekt krbu sálavého, teplovzdušného nebo teplovodního. Při Vašem rozhodování byste měli zohlednit požadavky na intenzitu a intervaly topení, způsoby využití a zvyklosti. Váš kamnář stavitel Vám nejlépe objasní technické aspekty a systémové možnosti, zodpoví otázky bezpečnosti a obsluhy a poskytne budoucí servis. Jen dobře vyladěný systém krbu nebo kamen Vám přinese potěšení. HORKOVZDUŠNÝ PRINCIP Teplo vznikající při spalování na povrchu krbové vložky je odváděno do vytápěných prostor pomocí konvekce teplého vzduchu výdechovými otvory na plášti. Nejchladnější vzduch je nasáván u podlahy. Výhodou je vysoký výkon s rychlým nástupem tepla a jednoduchá instalace. Vhodný systém pro rekreační objekty. Nadbytečný výkon je možné odvádět do dalších místností. 4 PRINCIP PŘEDÁVÁNÍ TEPLA PŘES VODNÍ MÉDIUM Při spalování v krbové vložce s vodním výměníkem vzniká energie, která je z části odevzdávána jako sálavé teplo přes sklo. Větší část energie ohřívá vodu ve výměníku ohniště. Ohřátá voda se poté dostane pomocí oběhového čerpadla do zásobníku vytápěného systému (akumulační nádoby). Tímto způsobem můžeme ohřívat užitkovou vodu, příp. podporovat vytápění dalších místností. Tento princip je ideální v kombinaci s centrálním vytápěcím systémem. Více na straně

3 Sálavý princip s instalací systému HMS Kompaktní systém HMS boxů, prstenců a panelů umožňuje realizovat akumulaci na velmi malé ploše. Vysoká akumulační hmotnost přímo souvisí s dobou vyzařování tepla. Krátká doba natopení v kombinaci s dlouhou setrvačností a vysokou účinností je základním rysem HMS systému. Umožňuje využití také v kombinaci s horkovzdušným principem. Viz strana 6. 5 Sálavý princip s instalaci tahových systémů Energie vznikající při spalování dřeva se uloží do keramických akumulačních tahů a odtud se v podobě sálavého tepla dostává přes plášť do vytápěných místností. S připojením keramických tahů se rychlost proudění horkých plynů zpomalí, ale účinnost stoupne. Naakumulované teplo může být podle konstrukce odevzdáváno déle než 8 hodin. Příjemně teplý povrch, rovnoměrná teplota pláště, čisté sálavé teplo bez víření prachu. Viz strana 7.

4 PŘÍSLUŠENSTVÍ HMS 6PŘÍSLUŠENSTVÍ Austroflamm HMS Heat Memory System Společnost Austroflamm vyvinula hmotu s vysokou objemovou hmotností (vyšší než 3 kg/dm 3 ), která dokáže rychle přijímat teplo a poté ho velice dlouhou dobu odevzdávat. HMS je patentovaný materiál s vynikajícími akumulačními vlastnostmi. Kompaktní systém HMS boxů, prstenců a panelů umožňuje realizovat akumulaci na velmi malé ploše. Vysoká akumulační hmotnost přímo souvisí s dobou vyzařování tepla. Krátká doba natopení v kombinaci s dlouhou setrvačností a vysokou účinností je základním rysem HMS systému. Umožňuje využití také v kombinaci s horkovzdušným principem. Akumulační box Akumulační box kompaktní nástavba s ocelovým korpusem osazeným akumulačními panely HMS. Je vhodný i do horkovzdušných typů staveb. Velmi rychlá a snadná instalace. Maximální počet instalovaný boxů je 2 kusy, tzn. 150 kg akumulační hmoty. Akumulační panely Teplota sety akumulačních tvarovek z materiálu HMS se instalují přímo na vnější plášť vložky co nejblíže ke zdroji tepla. Panely jsou velmi kompaktní - na malém prostoru zvyšují dobu akumulace. Akumulační prstence Akumulační prstence horké spaliny z ohniště procházejí přes hmotu prstenců, která je instalována přímo na ohništi. Speciální vnitřní tvar se nezanáší a umožňuje velmi jednoduchou údržbu. Akumulační hmotnost jednoho kusu je 25 kg a maximální počet instalovaných kusů je šest. krbová vložka bez HMS krbová vložka s HMS Čas (h)

5 TAHOVÉ SYSTÉMY Dodatečné tahové systémy a jiné příslušenství Krbové vložky Austroflamm jsou vhodné pro připojení dalších sálavých ploch, jako jsou například keramické tahové systémy nebo kovové výměníky pro hypokaustové typy staveb. Horké spaliny z ohniště jsou vedeny přes takto instalovaný tahový systém stejně, jako je tomu u klasických kachlových kamen. Vzniklá energie se uloží do akumulační hmoty těchto výměníků a odtud se v podobě sálavého tepla dostává přes plášť do vytápěných místností. Tento princip je nejstarším zdrojem tepla a je ideální pro nepřetržité topení. Ve spojení s elektronickou regulací vzduchu garantuje maximální komfort obsluhy a stupeň účinnosti. Tahové systémy Příklad připojení modulového tahového systému RATH Litinový výměník LEDA LHK 320 Ostatní příslušenství Ke všem modelům lze objednat vestavěné dekorační rámy, a to buď v barvě vložky nebo v nerezovém provedení. V nabídce příslušenství Austroflamm naleznete další výrobky, které usnadní profesionální montáž a umocní čistý a moderní design, např. malty, omítky a sálavé desky pro výstavbu plášťů. PŘÍSLUŠENSTVÍ 7

6 8NOVÁ GENERACE ŘADA 45 Rozměrově nejmenší topeniště z nabídky firmy Austroflamm. Modely s rovným sklem ve třech variantách a s obloukovým sklem ve dvou doplňuje nově i model s oboustranným prosklením. Zadní strana tohoto modelu je navíc vybavena dvojitým sklem. Štíhlé a vysoké prosklení modelů řady 45 se ideálně hodí do realizací sloupových kamen kruhového nebo čtvercového půdorysu, která zaujmou svojí prostorovou nenáročností. Instalace více než 200 kg dodatečné akumulační hmoty HMS činí z této stavby plnohodnotná sálavá kamna. Barvu hladkého kachlového pláště je možné volit z široké škály odstínů glazur.

7 45-51KII NOVINKA 45-51KR 45-57KR 45-51K 45-57K 45-68K ŘADA 45 šířka dveřního rámu [cm] 45 výška dveřního rámu [cm] boční otevírání - rovné sklo K K K obloukové sklo KR KR oboustranné prosklení KII x x NOVÁ GENERACE nominální výkon - konvekční typ stavby [kw] 6 nominální výkon - sálavý typ stavby [kw] 7 Ø kouřovodu [mm] 160 centrální přívod vzduchu [mm] 125 maximální dávka paliva [kg] 2,5 maximální počet akumulačních prstenců [ks] 6 maximální počet akumulačních boxů [ks] 2 maximální délka tahu [m] 3 9 Foto realizace Hestia

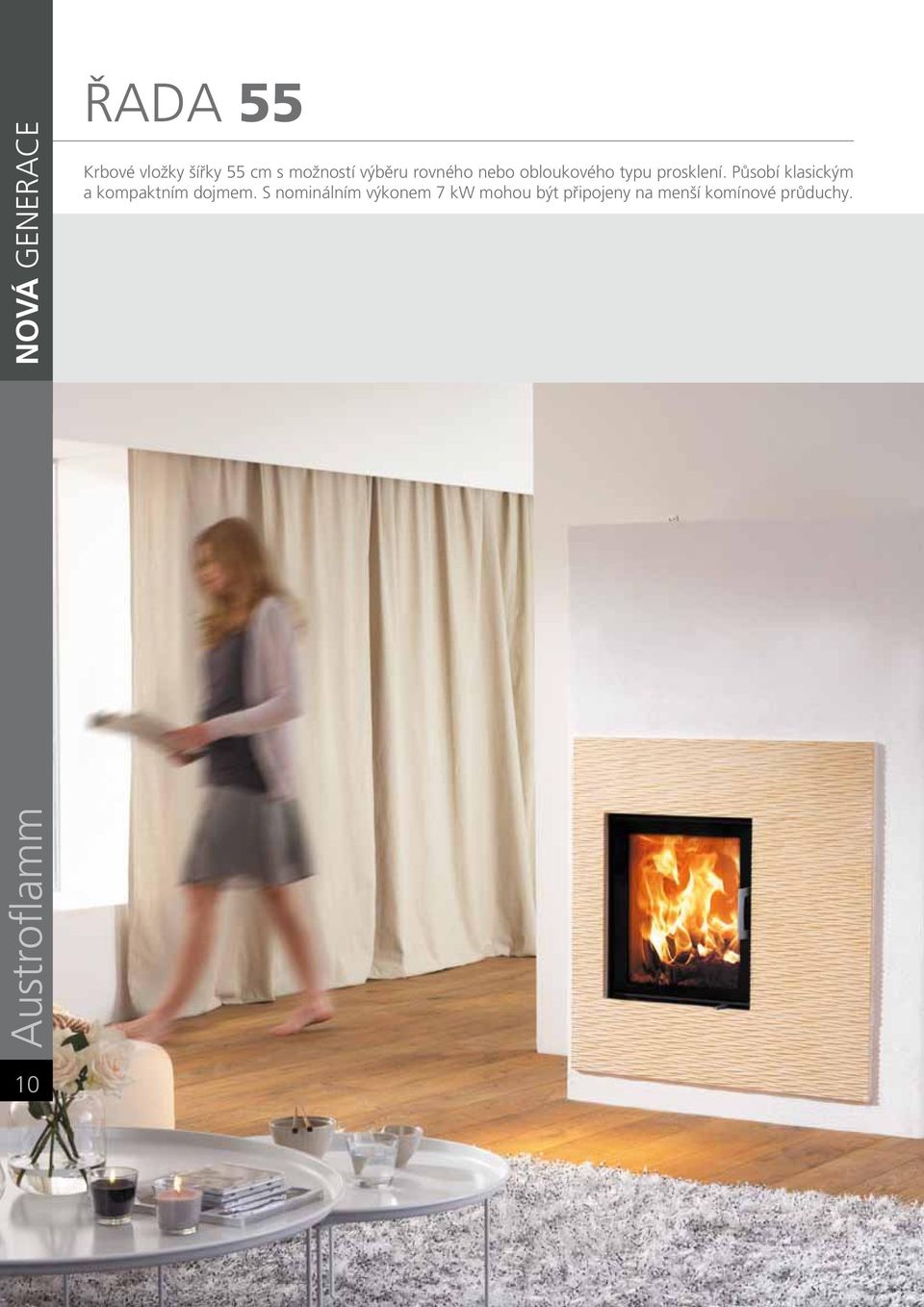

8 NOVÁ GENERACE Austroflamm ŘADA 55 Krbové vložky šířky 55 cm s možností výběru rovného nebo obloukového typu prosklení. Působí klasickým a kompaktním dojmem. S nominálním výkonem 7 kw mohou být připojeny na menší komínové průduchy. 10

9 55-51KR 55-57KR 55-45K 55-51K 55-57K ŘADA 55 šířka dveřního rámu [cm] 55 výška dveřního rámu [cm] boční otevírání - rovné sklo K K K obloukové sklo KR KR nominální výkon - konvekční typ stavby [kw] 7 nominální výkon - sálavý typ stavby [kw] 8 Ø kouřovodu [mm] 160 centrální přívod vzduchu [mm] 125 maximální dávka paliva [kg] 3 maximální počet akumulačních prstenců [ks] 6 maximální počet akumulačních boxů [ks] 2 maximální délka tahu [m] 3,5 NOVÁ GENERACE 11

10 NOVÁ GENERACE ŘADA 55x55 Řada s nejmenším rohovým prosklením v sortimentu vložek Austroflamm. Rozměry dveřích rámů jsou přizpůsobeny klasickému rozměru kachlí a nabízeny v barvě vložky nebo v nerezovém provedení. Výšky dveří 51 a 57 cm je možno zvolit také ve variantě s výsuvem. Více než 36 % výkonu je přes velké prosklení okamžitě předáváno do místnosti. 12

11 55x55-51S 55x55-57S 55x55-51K 55x55-57K 55x55-68K ŘADA 55 x 55 šířka dveřního rámu [cm] 55 x 55 výška dveřního rámu [cm] boční otevírání - rohové prosklení K K K vysouvací dvířka S S nominální výkon - konvekční typ stavby [kw] 7 nominální výkon - sálavý typ stavby [kw] 8 Ø kouřovodu [mm] 180 centrální přívod vzduchu [mm] 125 maximální dávka paliva [kg] 3 maximální počet akumulačních prstenců [ks] 4 maximální počet akumulačních boxů [ks] maximální délka tahu [m] 3 NOVÁ GENERACE 13

12 NOVÁ GENERACE Austroflamm ŘADA K 65-51K 65-57K 65-51KR 65-57KR S 65-57S

13 Vložky této řady představují nejširší nabídku rovných i obloukových skel včetně dvou modelů s vysouvacími dveřmi. Výběr ze tří výšek dveří pomáhá přizpůsobit výraz krbu moderním i tradičně zařízeným interiérům. Za ohniště této řady je možné instalovat až 4 metry šamotového tahu. ŘADA 65 šířka dveřního rámu [cm] 65 výška dveřního rámu [cm] boční otevírání - rovné sklo K K K vysouvací dvířka S S obloukové sklo KR KR nominální výkon - konvekční typ stavby [kw] 8 nominální výkon - sálavý typ stavby [kw] 9 Ø kouřovodu [mm] 180 centrální přívod vzduchu [mm] 125 maximální dávka paliva [kg] 3,5 maximální počet akumulačních prstenců [ks] 6 maximální počet akumulačních boxů [ks] 2 maximální délka tahu [m] 4 NOVÁ GENERACE 15

14 NOVÁ GENERACE ŘADA KII Austroflamm K 75-57K 75-39S 75-57S

15 Vložky s nejvyšším výkonem a největším rozměrem skla Nové generace. Při stejné šířce 75 cm u varianty s výškou dveří 39 cm vzniká dojem širokoúhlého obrazu. Model s průhledovou optikou se rychle stane srdcem místnosti. Zadní strana vložky se zdvojeným sklem udržuje teplotu spalování na požadované úrovni a snižuje okamžitý tepelný výkon přes prosklení. ŘADA 75 šířka dveřního rámu [cm] 75 výška dveřního rámu [cm] boční otevírání - rovné sklo K K vysouvací dvířka S S oboustranné prosklení KII x nominální výkon - konvekční typ stavby [kw] 10 nominální výkon - sálavý typ stavby [kw] 11 Ø kouřovodu [mm] 180 centrální přívod vzduchu [mm] 125 maximální dávka paliva [kg] 4 maximální počet akumulačních prstenců [ks] 6 maximální počet akumulačních boxů [ks] 2 maximální délka tahu [m] 4 NOVÁ GENERACE 17

16 Řada Aquaheat Aquaheat 45-51K Aquaheat 65-51K Aquaheat ŘADA Aquaheat šířka dveřního rámu [cm] výška dveřního rámu [cm] 51 boční otevírání - rovné sklo K Austroflamm 18 tepelný výkon voda/vzduch [kw] 6 / 3,1 9,2 / 3,3 poměr výkonu voda/vzduch [%] 66 / / 26 celkový tepelný výkon [kw] 9,1 12,5 max. provozní tlak [bar] 3 max. teplota v kotli [ C] 98 obsah vody [l] Ø kouřovodu [mm] centrální přívod vzduchu [mm] 125 spotřeba paliva [kg/h] 2,5 3,6 max. množství paliva pro přiložení [kg] 4,5 5,5 konvekce - min. průřez přívodu vzduchu do obestavby [cm²] 700 konvekce - min. průřez výdechu vzduchu z obestavby [cm²] 700 teplota na spalinovém hrdle [ C] 230 spotřeba vzduchu na spalování při zavřeném topeništi [m³/h] max. počet akumulačních prstenců [ks] x max. počet akumulačních boxů [ks] x maximální délka tahu [m] x

17 Aquaheat krbová vložka s teplovodním výměníkem, který je zabudovaný v těle vložky. Tyto výměníky tepla, ve kterých je voda, se nacházejí zpravidla za, nebo nad spalovacím prostorem. Zvlášť efektivního způsobu ohřevu vody je možno dosáhnout, když je samotný spalovací prostor obklopený vodou jako je to v případě modelu Aquaheat. Ohřátá voda se přes oběhové čerpadlo distribuuje do akumulační nádoby, viz schéma zapojení. Pomocí centrálního vytápěcího systému se může vyprodukované teplo rozdělit tak, jak potřebujeme. Optimálním doplněním Vašeho vytápěcího systému je solární zařízení produkuje teplo obzvláště v teplém ročním období, kdy se topení v krbové vložce nevyužívá Aquaheat 2 1) teplovodní výměník krbové vložky 2) přívod studené vody (výpusť výměníku) 3) odtok teplé vody 4) systém chladící smyčky 5) kompletní stanice Ledatherm: oběhové čerpadlo třícestný směšovací ventil 6) expanzní nádoba 7) pojistný ventil 8) akumulační nádoba 19

18 ŘADA 66 Austroflamm SERIE Exklusiv SII Série Exklusiv uspokojí vyznavače topenišť s dominantní velikostí dvířek. Ohniště s šířkou dveří 66 se vyrábí pouze v oboustranném provedení, zatímco model 80 i ve variantě s čelním prosklením - vždy s vysouvacími dvířky. Zdvojené sklo u řady 80 je jejím standardním rysem. Nízko posazené stavěcí šrouby umožňují instalovat ohniště téměř na úroveň podlahy. Tomu je přizpůsobeno i hrdlo pro přisávání vzduchu z exteriéru. Velké průhledové provedení může pomoci prostor jak propojit, tak oddělit. ŘADA 66 šířka dveřního rámu [cm] 66 výška dveřního rámu [cm] 51 vysouvací dvířka S oboustranné prosklení II nominální výkon - konvekční typ stavby [kw] 8 nominální výkon - sálavý typ stavby [kw] 10 Ø kouřovodu [mm] 180 centrální přívod vzduchu [mm] 125 maximální dávka paliva [kg] 3,5 max. počet akumulačních prstenců [ks] 6 max. počet akumulačních boxů [ks] x maximální délka tahu [m] 4

19 ŘADA S SII ŘADA 80 šířka dveřního rámu [cm] 80 výška dveřního rámu [cm] 64 vysouvací dvířka S oboustranné prosklení II nominální výkon - konvekční typ stavby [kw] 10 nominální výkon - sálavý typ stavby [kw] 12 Ø kouřovodu [mm] 180 centrální přívod vzduchu [mm] 150 maximální dávka paliva [kg] 4 max. počet akumulačních prstenců [ks] 6 max. počet akumulačních boxů [ks] 2 maximální délka tahu [m] 4 SERIE Exklusiv 21

20 ŘADA 69 SERIE Exklusiv Představuje vložky s rohovým sklem, které jsou snadno integrovatelné do rohu místnosti. Podle Vašich individuální požadavků vždy pravé nebo levé prosklení. Novinkou je model řady 89 s výškou dveří 45 cm doplňující širokoúhlý dojem o boční prosklení. 69x49-57SL Austroflamm 22 69x49-57SP ŘADA 69x49 šířka dveřního rámu z čela [cm] 69 šířka dveřního rámu z boku [cm] 49 výška dveřního rámu [cm] 57 výsuv, pravé (levé) prosklení SP SL nominální výkon - konvekční typ stavby [kw] 9 nominální výkon - sálavý typ stavby [kw] 11 Ø kouřovodu [mm] 180 centrální přívod vzduchu [mm] 150 maximální dávka paliva [kg] 4 max. počet akumulačních prstenců [ks] 4 max. počet akumulačních boxů [ks] 1 maximální délka tahu [m] 4

21 ŘADA 89 NOVINKA NOVINKA 89x49-45SL 89x49-45SP 89x49-57SL 89x49-57SP ŘADA 89x49 šířka dveřního rámu z čela [cm] 89 šířka dveřního rámu z boku [cm] 49 výška dveřního rámu [cm] výsuv - pravé prosklení SP SP výsuv - levé prosklení SL SL SERIE Exklusiv nominální výkon - konvekční typ stavby [kw] 11 nominální výkon - sálavý typ stavby [kw] 14 Ø kouřovodu [mm] 180 centrální přívod vzduchu [mm] 150 maximální dávka paliva [kg] 4,5 max. počet akumulačních prstenců [ks] 4 max. počet akumulačních boxů [ks] 1 maximální délka tahu [m] 4 23

22 ŘADA 71 SERIE Exklusiv Tři prosklené strany otevírají perspektivy 180-ti stupňového pohledu do ohně. Vzhledem k velké ploše skla a jeho výrazné tepelné ztrátě není ohniště vhodné k instalaci šamotového tahu. Dobu akumulace je možné zvýšit osazením systémů HMS S S3 řada 71 S3 šířka dveřního rámu [cm] 71 výška dveřního rámu [cm] vysouvací dvířka, třístranné prosklení S3 S3 24 nominální výkon - konvekční typ stavby [kw] 10 nominální výkon - sálavý typ stavby [kw] 11 Ø kouřovodu [mm] centrální přívod vzduchu [mm] 150 maximální dávka paliva [kg] 3,5 max. počet akumulačních prstenců [ks] 4 max. počet akumulačních boxů [ks] x maximální délka tahu [m] x

23 ŘADA 97 Je řadou velkých krbových vložek rozšířenou o nový model s výškou dveří 45 cm. Oba modely mají vzhledem ke své velikosti zdvojená skla. Ať už instalovány na úroveň podlahy, nebo zabudovány do stěny, poskytují modely řady 97 velkoplošný pohled na oheň. Jsou ideální pro instalaci do velkých prostor. NOVINKA 97-45S řada 97 šířka dveřního rámu [cm] 97 výška dveřního rámu [cm] vysouvací dvířka S S 97-74S SERIE Exklusiv nominální výkon - konvekční typ stavby [kw] 12 nominální výkon - sálavý typ stavby [kw] 13 Ø kouřovodu [mm] 180 centrální přívod vzduchu [mm] 150 maximální dávka paliva [kg] 4,5 max. počet akumulačních prstenců [ks] 6 max. počet akumulačních boxů [ks] 2 maximální délka tahu [m] 4 25

24 HODNOTY 45K 45KR 45K II Technická data šířka dveřního rámu [mm] výška dveřního rámu [mm] otvírání dvířek boční boční boční typ skla rovné obloukové rovné šířka vložky [mm] hloubka vložky [mm] výška vložky [mm] 1245 až až až až až až 1443 hmotnost [kg] maximální délka dřeva [cm] nominální výkon [kw] účinnost [min. %] >78 >78 >78 hrdlo kouřovodu (vnější) [mm] hrdlo centrálního přívodu vzduchu Ø [mm] proud spalin [g/s] 5 5 5,14 teplota spalin [ C] minimální podávací tlak [Pa] Data pro sálavý typ stavby nominální výkon - sálavý typ stavby [kw] okamžitý výkon přes prosklení [%] maximální množství paliva [kg] 2,5 2,5 2,5 spotřeba paliva - sálavý typ stavby [kg/h] 2,3 2,3 2,3 maximální délka keramického tahu [m] maximální počet akumulačních prstenců [ks] maximální počet akumulačních boxů [ks] teplota spalin na hrdle vložky [ C] teplota spalin na konci tahu [ C]* Austroflamm 26 Technická data šířka dveřního rámu [mm] výška dveřního rámu [mm] otvírání dvířek typ skla šířka vložky [mm] hloubka vložky [mm] výška vložky [mm] hmotnost [kg] maximální délka dřeva [cm] nominální výkon [kw] účinnost [min. %] hrdlo kouřovodu (vnější) [mm] hrdlo centrálního přívodu vzduchu Ø [mm] proud spalin [g/s] teplota spalin [ C] minimální podávací tlak [Pa] Data pro sálavý typ stavby nominální výkon - sálavý typ stavby [kw] okamžitý výkon přes prosklení [%] maximální množství paliva [kg] spotřeba paliva - sálavý typ stavby [kg/h] maximální délka keramického tahu [m] maximální počet akumulačních prstenců [ks] maximální počet akumulačních boxů [ks] teplota spalin na hrdle vložky [ C] teplota spalin na konci tahu [ C]* 75K II 75S 66x51S II 80x64S 80x64S II boční vysouvací vysouvací vysouvací vysouvací rovné rovné rovné rovné rovné až až až až až až >78 >78 >78 >78 > ,26 8 8,6 10,1 10, , ,4 3,4 2,6 3,2 3, x *Střední teplota na vstupu do komína, která musí být na konci tahu, aby byl zajištěn bezpečný odvod spalin. Délku tahu je nutno vždy ověřit spalinovým výpočtem. Změny technických údajů vyhrazeny.
