1 Pantone 5405 C Teplovodní krbové vložky 100% 100% Pantone Red 032 C

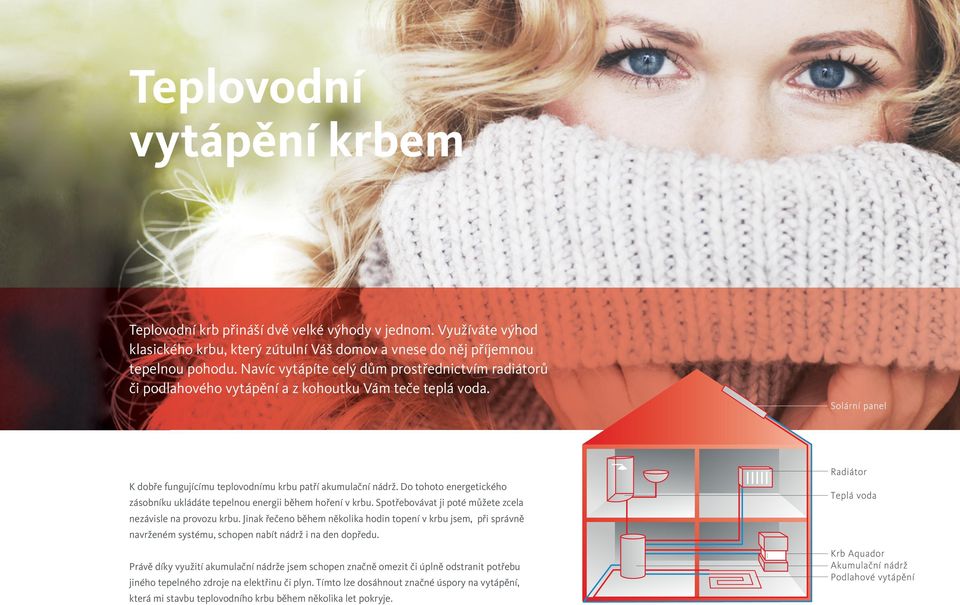

2 Teplovodní vytápění krbem Teplovodní krb přináší dvě velké výhody v jednom. Využíváte výhod klasického krbu, který zútulní Váš domov a vnese do něj příjemnou tepelnou pohodu. Navíc vytápíte celý dům prostřednictvím radiátorů či podlahového vytápění a z kohoutku Vám teče teplá voda. K dobře fungujícímu teplovodnímu krbu patří akumulační nádrž. Do tohoto energetického zásobníku ukládáte tepelnou energii během hoření v krbu. Spotřebovávat ji poté můžete zcela nezávisle na provozu krbu. Jinak řečeno během několika hodin topení v krbu jsem, při správně navrženém systému, schopen nabít nádrž i na den dopředu. Právě díky využití akumulační nádrže jsem schopen značně omezit či úplně odstranit potřebu jiného tepelného zdroje na elektřinu či plyn. Tímto lze dosáhnout značné úspory na vytápění, která mi stavbu teplovodního krbu během několika let pokryje.

3 aquador Blok 500 Skleněná potištěná dvířka 1 2

4 Propracované spalování = vysoká účinnost = čisté sklo krbu Díky propracovanému systému přivádění spalovacího vzduchu do komory krbu a správné konstrukci výměníku krbu je dosaženo maximální účinnosti v kombinaci s čistým a ekologickým hořením. Plnění veškerých platných evropských norem je samozřejmostí.

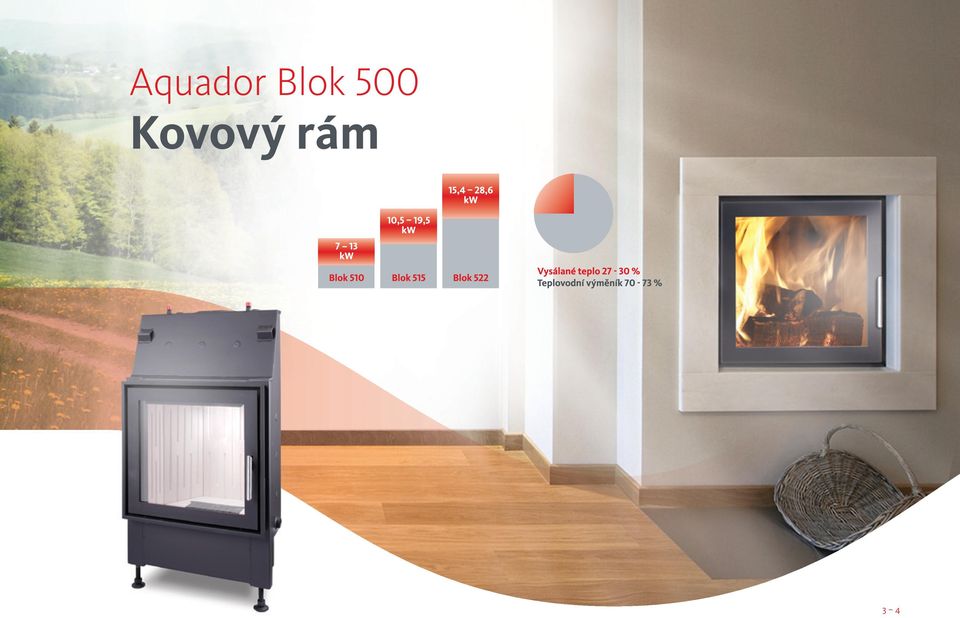

5 aquador Blok 500 kovový rám 3 4

6 Dlouholeté zkušenosti a kvalitní materiály Teplovodní krby Aquador jsou průkopníky teplovodního vytápění v České republice. Kladnému ohlasu spokojených zákazníků se těší tisíce funkčních krbů již skoro 10 let! To vše díky přístupu lidí, kteří se na vývoji a výrobě těchto kvalitních zařízení podílejí, a v neposlední řadě také díky kvalitě použitých materiálů. Puncem kvality je prodloužená záruka. V případě montáže krbu odborníkem je automaticky prodloužena ze dvou na pět let!

7 aquador Blok levé/pravé prosklení Skleněná potištěná dvířka 5 6

8 10 důvodů proč vytápět Aquadorem Blok 1 Vystýlka 2 Schránka 3 Vzduch 4 Vysoká účinnost 5 Regulovatelná spalovací komory na popel pro hoření a čisté sklo výška Pro dosažení vyšší spalovací teploty, a tím také čistějšího hoření, mají všechny krbové vložky Aquador Blok keramickou vystýlku spalovací komory. Záměrně jde o materiál s rychlou tepelnou vodivostí, který přenese co nejvíce tepelné energie rychle a účinně do teplovodního výměníku. Na dně keramické vystýlky se pod masivním litinovým a výklopným roštem skrývá ocelový popelník usnadňující údržbu krbu. Veškerý vzduch pro spalování přivedený do krbové vložky je možno čerpat z exteriéru. Tím si nespalujete již ohřátý vzduch z interiéru, nevytváříte podtlak a prostředí s nízkým obsahem kyslíku. Díky efektivně přiváděnému vzduchu, kvalitní vystýlce spalovací komory a správné konstrukci krbových vložek je dosaženo vysoké účinnosti hoření a krásně čistého pohledového skla dvířek krbu. Pomocí regulovatelných masivních nohou může kamnář při montáži usadit krbovou vložku do správné výšky, která je pro konkrétní vzhled krbu vhodná.

9 6 Nerezová 7 Pohodlné připojení 8 Bezpečnost 9 Decentní 10 Prodloužená klička na topný systém provozu a moderní design záruka Praktická nerezová klička je konstrukčně navržena tak, aby byla i za plného provozu co nejstudenější. Usnadní Vám tak přikládání do horkého krbu. Krbová vložka je přizpůsobena na připojení k topnému systému z levé i pravé strany. Tím je usnadněno případné umístění krbu do rohu místnosti. V případě, že energie z krbu nebude aktivně odváděna do akumulační nádrže (například v důsledku výpadku elektrické energie), je nutné energii odebrat pomocí takzvané dochlazovací smyčky. Termostatický ventil vpustí do smyčky studenou vodu z vodovodního řádu, a ta odebere přebytečnou tepelnou energii. Ohřátá chladící voda poté odchází do kanalizace. Kolem dvířek krbové vložky je krycí rámeček elegantně řešící napojení krbové vložky na obestavbu krbu. V případě montáže krbu odborníkem je záruka automaticky prodloužena ze dvou na pět let. 7 8

10 Technická data Základní technické informace Informace k teplovodnímu výměníku Rozměry Technická data Doporučené palivo (mm) Spotřeba paliva (kg/hod) Nominální výkon (kw) Výkon do vody (kw) Rozpětí výkonu (kw) Účinnost (%) Hmotnost (kg) Maximální pracovní tlak (bar) Minimální teplota vratné vody ( C) Objem vody (litrů) Výška dvířek (mm) Šířka dvířek (mm) Průměr kouřovodu (mm) Průměr přívodu spalovacího vzduchu (mm) Schéma Blok 510 skleněná potištěná dvířka 2, , Blok 515 skleněná potištěná dvířka 4, ,5-19,5 82, Blok 522 skleněná potištěná dvířka 6, ,4-28,6 81, Blok 510 s kovovým rámem 2, , Blok 515 s kovovým rámem 4, ,5-19,5 82, Blok 522 s kovovým rámem 6, ,4-28,6 81, Blok 710 L levé prosklení 2,9 10 6, , /450 Blok 717 L levé prosklení Blok 710 R pravé prosklení 4,9 2,9 17, ,2 6, , / / Blok 717 R pravé prosklení 4,9 17,3 10, /

11 1 2 3 Ke krbovým vložkám Aquador doporučujeme: Akumulační nádrže Schindler + Hofmann Směšovací ventily pro správné připojení Esbe Regulace hoření a systému vytápění Firecontrols Záložní zdroje elektrické energie pro oběhové čerpadlo Aquador 100% 100% Pantone 5405 C Pantone Red 032 C 9 10
