1 Obsah Potrubí, tvarovky, flexibilní hadice Distribuční elementy Ventilátory Montážní příslušenství Tlumiče, izolace a filtrace E D C B A Tento ceník je platný od 1. září 2019 do odvolání. Ceny uvedeny bez DPH. Obchodní vztah je právně vztažen k VOP f. Veškeré ceny jsou platné výhradně pro smluvní partnery. Chyby tisku vyhrazeny. Vyobrazení jsou pouze ilustrativní. Technické podmínky a parametry se mohou měnit. Veškeré příplatky, práce a výkony (formátování, přířez, tmelení atp.) jsou uvedeny netto a nevztahují se na ně smluvní slevy.

2 Potrubí, tvarovky, flexibilní hadice Potrubí, tvarovky, flexibilní hadice A Spiro potrubí...a2 Oblouky...A3 Tvarovky...A3 Odbočky jednostranné 90...A4 Osové přechody...a4 Sedlové odbočky 90...A5 Regulační klapky...a5 Odbočky 45...A6 Rozbočky 45...A6 Samotížné ventilační turbíny SKYAXIS...A7 Výfuková hlavice VHE...A8 Protidešťová stříška HUC...A8 Výfukové kusy EL, E4L...A8 Cagi hlavice CGH...A8 Semiflexibilní potrubí SEMILINE...A9 Nerezové ohebné potrubí SEMILINE V2A...A9 Semiflexibilní potrubí SEMILINE 2...A9 Sonoline PLUS...A10 Sonoline WHITE...A10 Sleeve PLUS...A10 Isoline PLUS...A10 ISOLINE WHITE 60...A10 Aluline PLUS...A11 Greyline PLUS...A11 Combiline PLUS...A11 Hranaté potrubí a zakázková výroba...a12 Kooperační výroba a strojní kapacity...a12 Příplatky a zvláštní provedení...a12 Profily pro výrobu potrubí...a13 Výztuhy a díly pro výrobu potrubí...a13 Stavebnice protidešťové žaluzie pozink...a13 Stavebnice regulační klapky...a13 Protidešťová žaluzie pozink...a14 Protidešťová žaluzie hliník...a14 Mřížka tahokov...a15 Přetlaková klapka hliníková...a15 Regulační klapka pro 4HR potrubí pozink...a16 Regulační klapka pro 4HR potrubí hliníková - těsná...a16 Pružná manžeta pro 4HR potrubí...a17 Pružná manžeta pro kruhové potrubí...a17 A1

3 Potrubí, tvarovky, flexibilní hadice SPIRO POTRUBÍ Rovné SPIRO potrubí je vyráběno z pozinkovaného plechu odpovídající tloušťky. Potrubí je standardně hladké, bez vyztužovacích prolisů. Na přání je možné potrubí opatřit vyztužovacími prolisy za současného použití slabšího materiálu. Určené pro vzduchotechniku. A Standardně dodáváno ve 3m délkách, bez přírub s volnými konci. Na objednávku je možné dodávat potrubí přesně formátováné pro daný projekt bez příplatku. SPECIÁLNÍ PROVEDENÍ Na zakázku jsme schopni zajistit potrubí i veškeré tvarovky z nerezového plechu DIN316 TI. Dále jsme schopni zajistit dodávku izolovaného potrubí, potrubí z mědi a titanzinku. DN Síla plechu (mm)* Délka Hmotnost (kg/3m)* Kč/3m Kč/bm DN 80 0,5 3m 3, ,5 3m 5, ,5 3m 6, ,5 3m 7, ,5 3m 7, ,5 3m 8, ,5 3m 9, ,5 3m 10, ,5 3m 11, ,5 3m 12, ,6 3m 14, ,6 3m 21, ,6 3m 24, ,6 3m 27, ,6 3m 30, ,6 3m 33, ,8 3m 37, ,8 3m 53, * Provedení se může odlišovat. Pro kompletní technické parametry si vyžádejte specializovaný technický katalog! A2

4 Potrubí, tvarovky, flexibilní hadice OBLOUKY Vyrobené z válcovaného pozinkovaného plechu, do průměru DN200 včetně provedení lisované, větší průměry segmentové. r = 1 x d A DN Oblouk 90 Oblouk 60 Oblouk 45 Oblouk 30 Oblouk 15 DN Rozměry neuvedené v tabulce na poptávku. Provedení ve třídě těsnosti C (s gumou, SAFE ) na poptávku. TVAROVKY DN Vnitřní spojka Vnější spojka Nástavec Záslep DN Rozměry neuvedené v tabulce na poptávku. Provedení ve třídě těsnosti C (s gumou, SAFE ) na poptávku. A3

5 Potrubí, tvarovky, flexibilní hadice ODBOČKY JEDNOSTRANNÉ 90 Do rozměru DN315 přednostně vyráběné z lisovaných sedlových odboček. A Rozměry neuvedené v tabulce na poptávku. Provedení ve třídě těsnosti C (s gumou, SAFE ) na poptávku. OSOVÉ PŘECHODY Asymetrické přechody na poptávku Rozměry neuvedené v tabulce na poptávku. Provedení ve třídě těsnosti C (s gumou, SAFE ) na poptávku. A4

6 Potrubí, tvarovky, flexibilní hadice SEDLOVÉ ODBOČKY 90 Slouží pro vytvoření odbočky na stávajícím potrubí. Sedlové kusy 45 na poptávku. A Rozměry neuvedené v tabulce na poptávku. Provedení ve třídě těsnosti C (s gumou, SAFE ) na poptávku. REGULAČNÍ KLAPKY Vyrobené z pozinkovaného plechu s ručním ovládáním. List volné klapky nedosedá těsně na potrubí - mezi listem a stěnou potrubí je mezera cca 2mm, naproti tomu těsná klapka má list opatřený EPDM těsněním a umožňuje tak vzduchotěsně uzavřít vzduchovod. POZOR - vzduchotěsné uzavření je ve většině případů nežádoucí - použití těsných klapek konzultujte s daným projektem případně profesí MAR! Ke všem námi dodávaným klapkám je možno dokoupit prodloužení osy a případně montážní plech, který umožňuje velmi snadnou dodatečnou montáž servopohonu. ACHSVER (prodloužení osy o 100mm) Kč/ks MBLECH (montážní plech pro servopohon) Kč/ks Servopohon BELIMO LM 230, 4Nm Kč/ks DN Klapka s volným listem Klapka s těsným listem DN Rozměry neuvedené v tabulce na poptávku. Provedení ve třídě těsnosti C (s gumou, SAFE ) na poptávku. A5

7 Potrubí, tvarovky, flexibilní hadice ODBOČKY 45 Slouží jako náhrada běžné 90 odbočky zejména v nízkotlakých a hobby aplikacích. Použití je vhodné zvláště u teplovzdušného vytápění RD. Na přání vyrábíme rovněž přechdové odbočky pod atypickými úhly. Informujte se u technického nebo obchodního zástupce. A ROZBOČKY 45 Takzvané kalhotové kusy. Vhodné především pro hobby a nízkotlaké aplikace s nízkým průtokem vzduchu. Určeno zejména pro teplovzdušného vytápění RD. Výhodné využití rovněž v odsávacích trasách s centrálním tažným ventilátorem. d1 d3 Odbočka 45 Rozbočka Rozměry neuvedené v tabulce na poptávku. Provedení ve třídě těsnosti C (s gumou, SAFE ) na poptávku. A6

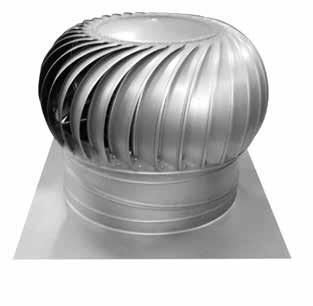

8 Potrubí, tvarovky, flexibilní hadice SAMOTÍŽNÉ VENTILAČNÍ TURBÍNY SKYAXIS Ventilační turbína pro odvětrání střešních plášťů, kanalizačního potrubí, průmyslových hal atp. Jediná turbína na našem trhu, která je vyrobena z revolučního materiálu FCPC. Hlavice SkyAxis je vyrobena z vysoce kvalitního hliníku #3005, který je potažen modifikovaným teflonem. Spojením těchto dvou materiálů vznikl nový velmi odolný materiál FCPC, který zaručuje turbínám SkyAxis vysokou mechanickou odolnost a stálý vzhled. A U tradičních hliníkových turbín je častým jevem degradace povrchu (tkzv. hliníkový mor), který se projevuje snížením mechanické pevnosti, životnosti a v neposlední řadě tyto turbíny působí nevzhledně. Díky jedinečné konstrukci a novému povrchu je na turbíny SkyAxis poskytována mimořádná záruka v délce trvání 15 let! Součástí balení je kromě samotné ventilační hlavice i stavitelný krk a rozměrná základna, není tedy třeba dokupovat žádné další přechodové díly, krycí plechy a podobně. Montáž je díky tomuto obsaženému příslušenství velmi rychlá a bezproblémová. Díky dostatečnému odvětrávacímu výkonu je možnost osazení větších ventilačních hlavic (DN500) namísto mnohdy nevhodně doporučovaných rozboček s větším množstvím malých a méně výkonných hlavic. Hlavice SkyAxis je certifikována českou certifikační autoritou! Rozměr A (mm) H (mm) D (mm) Cena MJ ŘEZ VNĚJŠÍM PLÁŠTĚM TURBÍNY SKYAXIS (STRUKTURA FCPC) Vnější PVDF ochranný lak Polymerová membrána Ochranný lak Vrstva polyetylenu Ochranný lak Polymerová membrána A7

9 Potrubí, tvarovky, flexibilní hadice VÝFUKOVÁ HLAVICE VHE Tento typ koncového elementu je vhodný pro výfuk vzduchu o větších rychlostech. Díky své konstrukci s vnitřním deflektorem a lapačem dešťové vody je zamezeno možnosti vniknutí vody do celého VZT systému a to i v případě prudkých dešťů za velmi nepříznivých povětrnostních podmínek. Odvod zachycené dešťové vody je zajištěn kovovým, popřípadě plastovým odtokovým hrdlem. Výdech hlavice je chráněn pletivem proti vniknutí ptactva, listí, klacků a jiných nečistot. Hlavice se vyrábí standardně pro osazení přes SPIRO potrubí, a není tedy třeba dodatečného silikonování spoje. Na přání je možno dodat s přírubovým spojem. CAGI HLAVICE CGH Výfuková hlavice osvědčené konstrukce vhodná pro střední rychlosti vzduchu. Díky své konstrukci dosahuje i omezeného samotížného efektu na principu fixírky, a zajišťuje tak trvalé provětrávání potrubí. Vzhledem ke své nízké hmotnosti a velmi jednoduché montáži je hlavice vhodná zejména pro rekonstrukce bytových domů. Hlavice se vyrábí standardně pro osazení přes SPIRO potrubí, a není tedy třeba dodatečného silikonování spoje. Na přání je možno dodat s přírubovým spojem. A PROTIDEŠŤOVÁ STŘÍŠKA HUC HUC je stříška pro nejširší možnosti použití. Je vhodná pro nízkotlaké aplikace a vzduchovody s nižšími rychlostmi vzduchu. Výdechy jsou vysekávány, a tím je zamezeno vniknutí cizích těles do VZT systému. Díky své jednoduché konstrukci a nenápadnému vzhledu najde uplatnění zejména na rodinných domech jako koncový element výfuku odsávání sociálního zázemí. Stříška se vyrábí standardně pro osazení přes SPIRO potrubí, a není tedy třeba dodatečného silikonování spoje. VÝFUKOVÉ KUSY EL, E4L Výfukové kusy jsou určeny pro použití zejména v profesionálních VZT systémech jako přímé výdechy větracích jednotek s vysokým vzduchovým výkonem. Výfukové kusy mají výdech krytý pletivem, které zamezuje vniknutí nečistot do vzduchovodu. Oba typy výfukového kusu se zpravidla osazují do oblouků se směřováním k zemi pod úhlem 45 stupňů. E4L je navíc vybaven krycím kšiltem o celkové délce 3xD, a je možné jej osazovat i jako vodorovné zakončení. DN Výfuková hlavice Cagi hlavice Dešťová stříška Výfukový kus rovný Výfukový kus VHE CGH HUC EL sešikmený E4L DN Rozměry neuvedené v tabulce na poptávku A8

10 Potrubí, tvarovky, flexibilní hadice SEMIFLEXIBILNÍ POTRUBÍ SEMILINE Velmi ohebné hliníkové flexo vyrobené z fólie síly 90µm. Teplotní odolnost do 250 C. Patentovaný systém zámkování zajišťuje velmi dobrou vzduchotěsnost. Pracovní délka 3m, transportní délka pouze 80cm! A SEMIFLEXIBILNÍ POTRUBÍ SEMILINE 2 Ohebné hliníkové potrubí z dvouvrstvé hliníkové fólie dle DIN s celkovou sílou 140μm. Teplotní odolnost do 250 C. Požární odolnost skup. A1 dle DIN Velmi kvalitní a trvanlivé potrubí do nejnáročnějších provozů. Pracovní délka 5m, transportní délka 1,2m. NEREZOVÉ OHEBNÉ POTRUBÍ SEMILINE V2A Standardně z nerez oceli DIN316TI, na přání též potravinářská nerez ocel DIN904L. Provedení jednovrstvé flexo (na přání též dvouvrstvé s hladkým vnitřním povrchem). Teplotní odolnost do 700 C, síla materiálu 0,12mm. Standardně dodáván v klubku po 30bm, možný přířez po 1m za paušální příplatek. DN Semiline Semiline 2 Semiline V2A DN Rozměry neuvedené v tabulce na poptávku. Ceny uvedeny za 1bm. A9

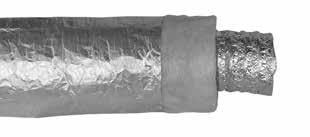

11 Potrubí, tvarovky, flexibilní hadice SONOLINE PLUS Vysoce ohebná hlukově a tepelně izolující hadice pro nejširší možnosti použití. Vnitřní perforovaná hadice typu Aluline PLUS je opatřena parozábranou, která zamezuje uvolňování mikročástic izolace do vzduchovodu a kondenzaci vody v izolaci. Izolace je tvořena 25mm skelné vaty s vysokou hodnotou tepelného odporu. Teplotní odolnost do 140 C. Na poptávku lze zajistit hadice s teplotní odolností až 250 C. Dodáváno po 10bm stlačených na 100cm transportní délky v kartonové krabici. A SONOLINE WHITE Vysoce ohebná hlukově a tepelně izolující hadice pro nejširší možnosti použití. Vnitřní perforovaná hadice typu Aluline PLUS je opatřena parozábranou, která zamezuje kondenzaci vlhkosti v izolaci. Izolace je tvořena 25mm speciální minerální vaty s vysokou hodnotou tepelného odporu. Tato minerální vata neobsahuje příměsi skla a formaldehydová pojidla, díky čemuž při kontaktu s pokožkou nedochází k nežádoucímu podráždění. Dodáváno po 10bm stlačených na 100cm transportní délky v kartonové krabici. SLEEVE PLUS Tepelně izolační návlek pro dodatečné zaizolování rozvodů vzduchu. Teplotní odolnost do 140 C. Dodává se navlečený na plastovém rukávu, což výrazně usnadňuje montáž. Tento rukáv musí být po instalaci odstraněn. Dodáván stočený v klubku po 10bm. ISOLINE PLUS Vysoce ohebná tepelně izolující hadice pro rozvody vzduchu. Skládá se z vnitřní neperforované hadice Aluline PLUS a 25mm silné izolace. Teplotní odolnost do 140 C. Dodáváno po 10bm stlačených na 120cm transportní délky v kartonové krabici ISOLINE WHITE 60 Vysoce ohebná tepelně izolující hadice pro rozvody vzduchu. Skládá se z vnitřní neperforované hadice Aluline PLUS a 60mm silné izolace. Izolace je tvořena 60mm speciální minerální vaty s vysokou hodnotou tepelného odporu. Tato minerální vata neobsahuje příměsi skla a formaldehydová pojidla, díky čemuž při kontaktu s pokožkou nedochází k nežádoucímu podráždění. Teplotní odolnost do 140 C. Dodáváno po 7.5bm stlačených na 120cm transportní délky v kartonové krabici DN Sonoline PLUS Sonoline WHITE Sleeve PLUS Isoline PLUS Isoline WHITE 60 DN Ceny na hadice do rozměru 1250 mm na dotaz. Ceny uvedeny za 1bm. A10

12 Potrubí, tvarovky, flexibilní hadice ALULINE PLUS Ohebná hadice pro základní rozvody vzduchu. Vyrobena z třívrstvého laminátu polyesterhliníku na nosné drátové spirále. Teplotní odolnost do 140 C. Dodáváno po 10bm stlačených na 40cm transportní délky v kartonové krabici. A COMBILINE PLUS Ohebná hadice pro mechanicky velmi náročné provozy. Skládá se z vnitřní hadice Aluline PLUS a vnějšího kopolymerového obalu. Teplotní odolnost do 140 C. Dodáváno po 10bm stlačených na 80cm transportní délky v kartonové krabici. GREYLINE PLUS Lehká průmyslová hadice pro odsávání prachu a drobných nečistot, případně pro rozvody vzduchu v hygienických prostorách. Vysoká mechanická odolnost. Kopolymerová hadice na nosné drátové spirále. Teplotní odolnost -10 C až +80 C. Šedá barva. Dodáváno po 10bm stlačených na 80cm transportní délky v kartonové krabici. DN Aluline PLUS Combiline PLUS Greyline PLUS DN Ceny na hadice do rozměru 1250 mm na dotaz A11

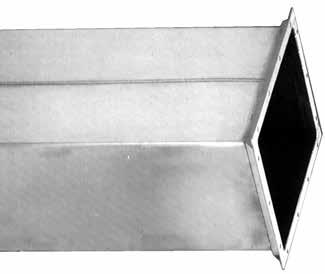

13 Potrubí, tvarovky, flexibilní hadice HRANATÉ POTRUBÍ A ZAKÁZKOVÁ VÝROBA V našich výrobních prostorách Vám nabízíme volné kapacity pro výrobu potrubí ze všech běžných materiálů jako je pozinkovaný plech, nerez, titan-zinek a podobné. Disponujeme velmi moderním strojovým parkem, díky kterému jsme schopni plnit zakázky ve velmi krátkých termínech a v nadstandardní kvalitě výráběných produktů. Veškeré potrubí je vyráběné v souladu s DIN EN 1505 a DIN EN A Veškeré informace o naší výrobě čtyřhranného potrubí najdete ve specializovaném katalogu! Výpočet plochy potrubí se provádí dle interní normy (netto plocha, 10% prostřih), na přání dle DIN Typ Popis MJ Cena MJ TR 06 rovné potrubí z mat. 0.6 mm vč. přírub m TV 06 tvarové díly z mat. 0.6 mm vč. přírub m TR 08 rovné potrubí z mat. 0.8 mm vč. přírub m TV 08 tvarové díly z mat. 0.8 mm vč. přírub m TR 10 rovné potrubí z mat. 1.0 mm vč. přírub m TV 10 tvarové díly z mat. 1.0 mm vč. přírub m PŘÍPLATKY A ZVLÁŠTNÍ PROVEDENÍ Ke standardní výměře potrubí mohou být účtovány příplatky za nadstandardní provedení potrubí nebo klempířských výrobků. Kromě níže uvedených položek, mohou být účtovány další příplakty, např: vodotěsné provedení (letování) výřez otvorů (plazmou, střihání, vysekávání) nestandardní formátování materiálu osazení vodicích plechů (příchytky náběhových plechů) kompletace dílů (sestavení více dílů v jeden celek) materiály mimo interní standardy (jiné příruby, tloušťky materiálů atp.) potrubí OTK (SINGLE a MULTI) Typ Popis MJ Cena MJ SQRTO příplatek za přechod 4HR - kruh ks 70 U150 příplatek za potrubí s nejmenší hranou pod 150mm m 2 45 SEAL příplatek za dodatečné tmelení podélných spojů m 2 70 KOOPERAČNÍ VÝROBA A STROJNÍ KAPACITY Vyjma klasického VZT potrubí a potrubí pro OTK Multi Vám rovněž nabízíme volné strojní kapacity pro klempířskou výrobu a zpracování tenkých plechů. Pokud není uvedeno jinak, je maximální tloušťka zpracovávaného materiálu 1.5mm a délka ohybu 2000mm. Provádíme veškeré klempířské a zámečnické práce na těchto strojích: HD plazmový řezací stůl 6000*2000 standardní plazmový řezací stůl 3000*1500 podélný švový svařovací automat CNC řízené padací nůžky do 3mm automatická linka na kruhové potrubí SPIRO automatická příčná dělicí linka na plech do kapacity 2mm, šíře svitku 1500mm servoelektrický CNC ohraňovací lis 60t poloautomatická jednohlavá dělicí úhlová pila na ALU a plastové profily hydraulický vysekávací a děrovací lis 40t vysekávač rohů do 3mm svařování TIG, MAG, MMA, bodovací automaty, letování válcovací lavice na tenkostěnné profily s 15 stanicemi do kapacity 2mm klinčovací kleště pro studené spojování plechů do kapacity 1.5mm + 1.5mm A12

14 Potrubí, tvarovky, flexibilní hadice PROFILY PRO VÝROBU POTRUBÍ Válcované přírubové profily pro výrobu VZT potrubí. Profily jsou vyráběny výhradně z plechu se zinkováním 275g/m 2. Námi nabízené profily dodáváme JEDNOZNAČNĚ OZNAČENÉ z hlediska síly použitého materiálu. Profily jsou typu GEBHARDT S s garantovanou kompatibilitou. Rohovníčky mají oválné otvory usnadňující sesazení hotových dílů potrubí. Na přání jsme schopni zajistit i nestandardní materiály a cenově zvýhodněné podválcované varianty. A Typ Popis Balení Cena MJ K20/07 přírubová lišta 20mm, síla stěny 0,7mm 250m 44 K20/07HD přírubová lišta 20mm, síla stěny 0,7mm, se vstřikovaným tmelem 250m K30/08 přírubová lišta 30mm, síla stěny 0,8mm 250m 56 K30/08HD přírubová lišta 30mm, síla stěny 0,8mm, se vstřikovaným tmelem 250m K40/10 přírubová lišta 40mm, síla stěny 1,0mm 250m 111 CRN20 rohovník pro lištu K20, zkrácený, síla mat. 2,5mm 500ks 11 CRN20L rohovník pro lištu K20, standardní, síla mat. 2,5mm 500ks 18 CRN30 rohovník pro lištu K30, síla mat. 2,5mm 500ks 22 CRN40 rohovník pro lištu K40, síla mat. 4,0mm 500ks 33 VÝZTUHY A DÍLY PRO VÝROBU POTRUBÍ Pro dodatečné vyztužení potrubí velkých průřezů nabízíme plný sortiment výztuh a příchytek plechů. Typ Popis Balení Cena MJ ROD 38 pozinkovaná trubka 16mm pro křížové výztuhy potrubí 6bm 78 DUR rozpěrná hmoždinka pro trubku ROD 50ks 38 FWA talířová podložka pro trubku ROD 250ks 11 SC6/50 šroub M6/50 do rozpěrné hmoždinky 250ks 7 MCR kovová křížová spojka 50ks 33 QUICK příchytka náběhových plechů vč. těsnící podložky 1000ks 9 STAVEBNICE PROTIDEŠŤOVÉ ŽALUZIE POZINK Sada elementů pro sestavení vlastních žaluzií. Sestava se skládá z lamel, rámových profilů a rohovníků, a volitelného nosného profilu, do kterého se upevňují lamely. Lamely se do bočnic upevňují samovrtnými šrouby TEX anebo nýty (otvory jsou označeny). Rohovníky se s bočnicemi a vrchním/spodním profilem spojují ideálně bodovým svařováním, alternativně je možné použít šrouby či nýtování. Standardní délka profilů a lamel je 5000mm resp. 6000mm, formátování je možné za příplatek. Označení Popis Balení MJ Kč/MJ PWGPZ-100 lamela protidešťové žaluzie 5bm bm 66 PWGPZ-110L rám protidešťové žaluzie 5bm bm 85 PWGPZ-110R rohovník protidešťové žaluzie 250ks ks 9 PWGPZ-150 nosník protidešťové žaluzie 2.5bm bm 286 STAVEBNICE REGULAČNÍ KLAPKY Sada elementů pro sestavení vlastních regulačních klapek s klasickým rámem z pozinkovaného plechu. Pro výrobku klapky je potřeba perforovaná postranice, hliníková lamela, ložisková sada s ozubeným kolem, ovládací osa a bežné rohovníky s přírubami. Označení Popis Balení MJ Kč/MJ JKL-100 lamela klapky 5bm bm 209 JKL-110 pozinkovaná postranice s otvory 2.5bm bm 165 JKL-AXS ložisková sada (osičky, ložiska, ozubené kolo) set set 77 A13

15 PROTIDEŠŤOVÁ ŽALUZIE POZINK Protidešťová žaluzie vyrobená z profilů z pozinkovaného plechu. Vhodná jako výfuková nebo nasávací žaluzie, popřípadě možno použít i pro přirozené větrání. Lamely jsou skloněny pod úhlem 45 s modulem 50mm a jsou osazeny do rámu. Rám je spojený ocelovými rohovníky. Žaluzie dodáváme standardně vč. sítě proti ptactvu, která zamezuje vniknutí větších objektů do vzduchovodu. Jako síť je možné použít buď pletivo (oka 10*10mm, propustnost 99%), tahokov (kosočtverečná oka 16*8, propustnost 66%) anebo děrovaný plech (Rv 5/8, propustnost 30%). Montáž žaluzie se provádí buď nasunutím do potrubí a fixací šrouby z boku (pokud je technicky možné) anebo pohledovými šrouby z čela (otvory nejsou předpřipraveny). Žaluzie se vyrábějí přesně na míru pro danou aplikaci a rozměry nejsou nijak omezeny. Pokud je jeden rozměr žaluzie větší než 2000mm, bude výsledná žaluzie složena z několika segmentů. Lakování dle vzorníku RAL je možné na zakázku, lakování probíhá až po sestavení žaluzie. Pro výrobce potrubí nabízíme kompletní sortiment prvků pro vlastní výrobu žaluzie - lamely, rámy, nosníky lamel, vrtací šablony atp. Vyžádejte si specializovaný katalog stavebnicových systémů. A Protidešťová žaluzie WG Mezirozměry za cenu nejbližšího vyššího rozměru. Větší rozměry na poptávku. PROTIDEŠŤOVÁ ŽALUZIE HLINÍK Protidešťová žaluzie vyrobená z výkresových profilů ze slitiny hliníku 6060 T5. Vhodná jako výfuková nebo nasávací žaluzie, popřípadě možno použít i pro přirozené větrání. Lamely jsou skloněny pod úhlem 45 s modulem 50mm (alternativně vyztužený dutý profil 80mm) a jsou osazeny do rámu. Rám je šroubovaný/svařovaný s litinovými rohovníky. Žaluzie dodáváme standardně vč. sítě proti ptactvu, která zamezuje vniknutí větších objektů do vzduchovodu. Jako síť je možné použít buď pletivo (oka 10*10mm, propustnost 99%), tahokov (kosočtverečná oka 16*8, propustnost 66%) anebo děrovaný plech (Rv 5/8, propustnost 30%). Montáž žaluzie se provádí buď nasunutím na potrubí a fixací šrouby z boku (pokud je technicky možné) anebo pohledovými šrouby z čela (otvory nejsou předpřipraveny). Žaluzie se vyrábějí přesně na míru pro danou aplikaci a rozměry nejsou nijak omezeny. Pokud je jeden rozměr žaluzie větší než 2000mm, bude výsledná žaluzie složena z několika segmentů anebo je možné použít dutý vyztužený lamelový profil modulu 80mm. Standardní provedení je bez povrchové úpravy (šedá barva, přírodní hliník) s neuzavřenými póry s možností eloxování. Vzhledem k použití plastových dílů (vymezovače výšky) je nutné jednotlivé díly eloxovat ještě před složením a kompletací žaluzie. Protidešťová žaluzie WG-AL Mezirozměry za cenu nejbližšího vyššího rozměru. Větší rozměry na poptávku. A14

16 MŘÍŽKA TAHOKOV Krycí mřížka v rámu. Je určena pro zakrytí stavebních otvorů jako ochrana před vniknutím cizích předmětů. Tato mřížka neposkytuje ochranu proti povětrnostním vlivům, je proto nutné umístit ji do interiérů, popř. zajistit její směřování směrem k zemi. Alternativně se mřížka dodává v provedení s přírubou, kde je pak možné její snadné osazení přímo na 4HR VZT potrubí, například na výfukové elementy, nebo jako ekonomická varianta koncového prvku. A V základní variantě je použit pozinkovaný tahokov (kosočtverečná oka 16*8, propustnost 66%). Na přání lze použít i jiné materiály, např. pozinkovné pletivo (oka 10*10mm, propustnost 99%) anebo děrovaný plech (Rv 5/8, propustnost 30%). Možnost použití alternativních výplňových materiálů je nutno konzultovat s výrobcem. Lakování dle vzorníku RAL je možné na zakázku, lakování probíhá až po sestavení mřížky. Mřížka tahokov Mezirozměry za cenu nejbližšího vyššího rozměru. Větší rozměry na poptávku. PŘETLAKOVÁ KLAPKA HLINÍKOVÁ Přetlaková klapka určená k zakrytí stavebních otvorů a vzduchotechnických šachet. Klapka má v pohledovém rámu volně vložené lamely, které se otevírají působením proudícího vzduchu. Pokud klapkou neprochází vzduch, je uzavřena. Rám klapky a lamely jsou vyrobené z výkresových profilů ze slitiny hliníku 6060 T5. Přetlaková hliníková klapka JKL-AL Mezirozměry za cenu nejbližšího vyššího rozměru. Větší rozměry na poptávku. A15

17 REGULAČNÍ KLAPKA PRO 4HR POTRUBÍ POZINK Regulační klapka určená pro zabudování do 4HR trasy vzduchotechnického rozvodu. Klapka má pohyblivé listy, které je možno otáčením nastavit. Ovládání se provádí buď ručně (ovládání vyvedeno z boku klapky a osazeno madlem) anebo servomotorem (klapka je osazena platformou pro snadné umístění libovolného servopohonu a prodlouženou ovládací hřídelí). Ozubené soukolí je umístěno vně klapky (vzduchovodu) Rám klapky je vyrobený z pozinkovaného plechu a opatřený je přírubami velikosti 20 resp. 30 podle rozměru klapky. Lamely klapky jsou vyrobeny z hliníku, ozubená soukolí, kluzná ložiska a osičky jsou z plastu ABS. Hloubka klapky (stavební délka) je 175mm. A Mezirozměry za cenu nejbližšího vyššího rozměru. Větší rozměry na poptávku. REGULAČNÍ KLAPKA PRO 4HR POTRUBÍ HLINÍKOVÁ - TĚSNÁ Regulační klapka určená pro zabudování do 4HR trasy vzduchotechnického rozvodu. Klapka má protiběžné pohyblivé listy, které je možno otáčením nastavit. Ovládání se provádí buď ručně (ovládání vyvedeno z boku klapky a osazeno madlem) anebo servomotorem (klapka je osazena platformou pro snadné umístění libovolného servopohonu a prodlouženou ovládací hřídelí). Klapku je standardně vybavena yěsnícími profily na lamelách, čímž je zajištěna zvýšená vzduchotěsnost. Ozubené soukolí je umístěno uvnitř klapky (vzduchovodu) a nehrozí jak jeho zanášení případně zablokování vnějšími vlivy. Rám klapky a lamely jsou vyrobené z výkresových profilů ze slitiny hliníku 6060 T5. Rám klapky má rozměry shodné s klasickým 4HR potrubím opatřeným přírubami P20, díky tomu je zabudování do vzduchovodu rychlé a bezproblémové Mezirozměry za cenu nejbližšího vyššího rozměru. Větší rozměry na poptávku. A16

18 PRUŽNÁ MANŽETA PRO 4HR POTRUBÍ Pružná dilatační manžeta určená pro zabudování do 4HR trasy vzduchotechnického rozvodu. Tato manžeta zamezuje přenosu vibrací v potrubí - instaluje se zejména mezi ventilátor či ventilační jednotku a vzduchovod. Standardně dodáváno s PVC tkaninou, celková délka 130mm, na přání je možné dodat jiné délky i materiály. V základním provedení nejsou obě strany manžety vodivě spojeny - potenciálové propojení je možné za příplatek. A Mezirozměry za cenu nejbližšího vyššího rozměru. Větší rozměry na poptávku. PRUŽNÁ MANŽETA PRO KRUHOVÉ POTRUBÍ Pružná dilatační manžeta určená pro zabudování do kruhové trasy vzduchotechnického rozvodu. Tato manžeta zamezuje přenosu vibrací v potrubí - instaluje se zejména mezi ventilátor či ventilační jednotku a vzduchovod. Standardně dodáváno s PVC tkaninou, celková délka 130mm, na přání je možné dodat jiné délky i materiály. V základním provedení nejsou obě strany manžety vodivě spojeny - potenciálové propojení je možné za příplatek. Nabízené varianty: VMS-PRB - pružná manžeta osazená přírubami VMS-MM - pružná manžeta určená pro osazení přímo do potrubí (rozměr tvarovky, provedení FF - rozměr SPIRO ), možno dodat i v provedení třídy těsnosti C. DN VMS-PRB VMS-MM (FF) DN A17

19 Distribuční elementy Distribuční elementy B Kovový ventil DVS... B2 Nerezový ventil DVS2A... B2 Plastový ventil TAVBR... B2 Ventilační mřížka DSAV... B3 Ventilační mřížka D57... B3 Samotížná žaluziová klapka JKL... B3 Dveřní mřížka TGW... B3 Ventilační mřížka DWRA... B3 Větrací mřížka DSKV... B3 Mřížky do kruhového potrubí GSN... B4 Čtvercové vířivé výustě nastavitelné VNV... B5 Pevné vířivé výustě VPV... B5 Kruhové vířivé výustě nastavitelné VNVR... B6 Čtvercový lamelový anemostat LAM... B6 Připojovací čtvercové boxy pro anemostaty... B7 Připojovací kruhové boxy pro anemostaty... B7 Kruhový lamelový anemostat FD... B8 Dýza dalekého dosahu JD... B8 B1

20 Distribuční elementy KOVOVÝ VENTIL DVS Vyrobený z bíle lakovaného ocelového plechu, RAL9010 nebo RAL9016. Polohovatelný, nastavení šroubováním a aretační maticí. Včetně dlouhé zděře, upevnění bajonetem. Typ DVS - odvodní ventil Typ DVS - P - přívodní ventil PLASTOVÝ VENTIL TAVBR Univerzální ventil pro nejširší okruh použití. Součástí balení je dlouhá zděř (50mm) a kroužek pro montáž do sádrokartonu. Upevnění do zděře na pérka. B Barva bílá, RAL 9010, materiál PP, případně ABS. NEREZOVÝ VENTIL DVS2A Ventil s povrchem z kartáčované matné nerezi, nebo vysoký lesk. Vhodný do hygienických prostor případně do luxusních interiérů. Polohovatelný, nastavení šroubováním. Včetně zděře, upevnění bajonetem nebo na pérka. Unikátní tvar disku umožňuje použití ventilu pro přívod i odtah. DN DVS / DVS-P TAVBR DVS2A DN Ceny platí při odběru balení 7ks a jejich násobků. Odběr neuplných balení za příplatek 30%. B2

21 Distribuční elementy VENTILAČNÍ MŘÍŽKA DSAV Masivní hliníkový odlitek se síťkou proti hmyzu. Tento typ mřížky je částečně odolný proti vandalům, proto je vhodný pro použití zejména blízko země, kde hrozí prokopnutí mřížky, nebo jiné poškození. Vhodná je též jako přefuková mřížka. VENTILAČNÍ MŘÍŽKA DWRA Kruhová ventilační mřížka z lisovaného hliníku. Mřížka má vystouplé sešikmené lamely zabraňující vniknutí deště a síťku proti hmyzu. Mřížka je velmi lehká, vhodná i jako nasávací mřížka v kotelnách a nízkotlakých VZT systémech. Mřížka má rozpěrná perka na nátrubku, která zajišťují dostatečně pevnou fixaci přímo v potrubí bez nutnosti dodatečného tmelení či šroubování. B VENTILAČNÍ MŘÍŽKA D57 Vyrobená z nerezového plechu s kartáčovaným matným povrchem, včetně síťky proti hmyzu a krycí stříšky. Konstrukce mřížky eliminuje pronikání větru do VZT potrubí a je tedy vhodná pro použití na velmi exponovaných místech. Mřížka se osazuje přímo do potrubí, nebo je možno ji osadit na rovnou plochu a zafixovat pohledovými šrouby, pro které jsou po obvodu připrveny předvrtané otvory. Spojovací materiál je součástí balení. VĚTRACÍ MŘÍŽKA DSKV Plastová kruhová ventilační mřížka se síťkou proti hmyzu a výfukovými zešikmenými lamelami. SAMOTÍŽNÁ ŽALUZIOVÁ KLAPKA JKL Venkovní výfuková klapka vyrobená z bílého plastu, nejčastěji používaná jako zakončení trasy odvodu vzduchu. Pokud trasou neprochází vzduch, klapka se gravitací uzavře a zamezí tak zpětnému proudění (průvanu). DN mřížka DSAV mřížka DWRA mřížka D57 mřížka DSKV klapka JKL DN DVEŘNÍ MŘÍŽKA TGW Oboustranná dveřní přefuková mřížka, vyrobena z bílého plastu. Na poptávku je možno zajistit různá barevná provedení. Rozměr 89x444x35mm. TGW (bílá) kč/ks B3

22 Distribuční elementy MŘÍŽKY DO KRUHOVÉHO POTRUBÍ GSN Mřížky určené pro přímou montáž do kruhového potrubí. Mřížky se do předpřipravených otvorů upevňují pomocí samořezných šroubů, těsnost mřížky v místě spoje je zajištěna neporézním houbovitým těsněním, které je nalepeno po obvodu výustky. Základní provedení z pozinkovaného plechu ve stříbrné barvě, na přání je možno zajistit libovolnou barvu RAL. Výustky jsou vhodné pro přívod i odvod chladného i ohřátého vzduchu. Lamelami lze nastavit směr proudění vzduchu. Provedení mřížek: GSN1 - jednořadá mřížka GSN2 - dvouřadá mřížka Regulační klapka RGD B Doporučený typ regulace: RGD - regulační klapka, vhodná pro přívod i odtah RGS - regulační šoupě s náběhem, vhodné pro přívod Regulační šoupě RGS (H + 29) x (L + 29) (H - 20) x (L - 20) H x L Typ Délka L (mm) Výška H (mm) Pro potrubí DN (mm) Průtok vzduchu (m 3 /h) Mřížka GSN1 Regulace RGD Regulace RGS GSN1 325/ GSN1 425/ GSN1 525/ GSN1 625/ GSN1 825/ GSN1 425/ GSN1 625/ GSN1 825/ B4

23 Distribuční elementy ČTVERCOVÉ VÍŘIVÉ VÝUSTĚ NASTAVITELNÉ VNV Vhodné pro přívod/odvod chladného/ohřátého vzduchu v obytných prostorech, školách, kancelářích apod. Montáž možná přímo na potrubí (s použitím plenum boxu) nebo do podhledu. Přívodní výusť je vybavena černými plastovými lamelami, které umožňují nastavit libovolný směr proudění vzduchu. U větších rozměrů je element osazen dvěma řadami lamel, což umožňuje vytvářet nezávislé cirkulační zóny. Element je vyroben z lakovaného plechu. Element by měl být instalován ve výšce 2,5m až 4m. Provedení: Deska z pozinkovaného plechu lakovaná RAL9010 nebo 9016 Uchycení centrálním šroubem s plastovou krytkou (součást dodávky) Lamely vyrobené z černého plastu (bílé lamely skladem, na poptávku) B Typ Rozměr desky Počet lamel Průtok vzduchu Hmotnost (kg) Kč/ks VNV *298 8 max. 350 m 3 /h 0,9 356 VNV * max. 400 m 3 /h 1,3 560 VNV * max. 450 m 3 /h 2,5 794 VNV 600/24 598* max. 700 m 3 /h VNV * max. 850 m 3 /h 3, PEVNÉ VÍŘIVÉ VÝUSTĚ VPV Pevné vířivé výustě se používají jako elementy pro přívod ochlazeného/ohřátého vzduchu v obytných prostorech, kancelářích atp. Element svou jednoduchou konstrukcí umožňuje velký rozptyl proudění vzduchu. V některých aplikacích může být tento element použit i k odtahu. Provedení: Deska z pozinkovaného plechu lakovaná RAL9010 nebo 9016 Uchycení centrálním šroubem s plastovou krytkou (součást dodávky) Typ Rozměr desky Průtok vzduchu Hmotnost (kg) Kč/ks VPV *298 max. 250 m 3 /h 0,8 * VPV *398 max. 400 m 3 /h 1,7 * VPV *498 max. 650 m 3 /h 2,8 * VPV *598 max. 980 m 3 /h 3, * Cena na poptávku B5

24 KRUHOVÉ VÍŘIVÉ VÝUSTĚ NASTAVITELNÉ VNVR Vhodné pro přívod/odvod chladného/ohřátého vzduchu v obytných prostorech, školách, kancelářích apod. Montáž možná přímo na potrubí (s použitím plenum boxu) nebo do podhledu. Přívodní výusť je osazena černými plastovými lamelami, které umožňují nastavit libovolný směr proudění vzduchu. U větších rozměrů je element osazen dvěma řadami lamel, což umožňuje vytvářet nezávislé cirkulační zóny. Element je vyroben z lakovaného plechu. Element by měl být instalován ve výšce 2,5m až 4m. Provedení: Deska z pozinkovaného plechu lakovaná RAL9010 nebo 9016 Uchycení centrálním šroubem s plastovou krytkou (součást dodávky) Lamely vyrobené z černého plastu (bílé lamely skladem, na poptávku) B Typ Průměr desky Počet lamel Průtok vzduchu Hmotnost (kg) Kč/ks VNVR max. 350 m 3 /h 0,8 595 VNVR max. 400 m 3 /h 1,1 952 VNVR max. 450 m 3 /h 2, VNVR 600/ max. 700 m 3 /h VNVR 600/ max. 850 m 3 /h 3, ČTVERCOVÝ LAMELOVÝ ANEMOSTAT LAM Čtvercový hliníkový difuzor pro přívod/odvod chladného/ohřátého vzduchu v obytných prostorech, školách, kancelářích apod. Montáž možná přímo na potrubí (s použitím plenum boxu) nebo do podhledu. Element by měl být instalován ve výšce 2,5m až 4m. Provedení: Deska z hliníkového plechu, lisovaná a lakovaná RAL9010 nebo 9016 Uchycení z boku šrouby nebo do speciálního boxu Vyjímatelný středový díl Typ A (mm) B (mm) Počet lamel Průtok vzduchu Kč/ks LAM x x max. 300 m 3 /h 352 LAM x x max. 670 m 3 /h 528 LAM x x max m 3 /h 638 LAM x x max m 3 /h 880 LAM x x max m 3 /h 980 B6

25 Distribuční elementy PŘIPOJOVACÍ ČTVERCOVÉ BOXY PRO ANEMOSTATY Standardní připojovací (plenum) boxy pro osazení a připojení anemostatových čelních desek. Boxy jsou vyrobeny z pozinkovaného plechu a jsou standardně vybaveny regulační klapkou z děrovaného plechu, která umožňuje nastavení požadovaného průtoku vzduchu. Čelní deska se k boxu upevňuje centrálním šroubem s krytkou, který je součástí dodávky anemostatu. Boxy se zavěšují na závitové tyče, lanka anebo jiným vhodným způsobem dle možností montáže popř. projektu. Boxy jsou opatřeny nástavci pro připojení přímo na kruhové potrubí popřípadě na hadici. B H Ø D A Typ Vhodný typ desky A (mm) D (mm) H (mm) Kč/ks PLB-Q PLB-Q PLB-Q PLB-Q Rozměry boxů a připojovacích hrdel je možno po konzultaci upravit. PŘIPOJOVACÍ KRUHOVÉ BOXY PRO ANEMOSTATY Ekonomické připojovací (plenum) boxy pro osazení a připojení anemostatových čelních desek. Umožňují osazení jak čtvercových desek VNV tak kuhových VNVR. t Boxy jsou vyrobeny z pozinkovaného plechu a jsou standardně vybaveny regulační klapkou z děrovaného plechu, která umožňuje nastavení požadovaného průtoku vzduchu. Čelní deska se k boxu upevňuje centrálním šroubem s krytkou, který je součástí dodávky anemostatu. V místech kde dosedá deska na box je lem 15mm zajištující pevnost a těsnost připojené desky. Boxy se zavěšují na závitové tyče, lanka anebo jiným vhodným způsobem dle možností montáže popř. projektu. Boxy jsou opatřeny nástavci pro připojení přímo na kruhové potrubí popřípadě na hadici. H D A A Typ Vhodný typ desky A (mm) D (mm) H (mm) Kč/ks PLB-R PLB-R PLB-R PLB-R Rozměry boxů a připojovacích hrdel je možno po konzultaci upravit. B7

26 Distribuční elementy KRUHOVÝ LAMELOVÝ ANEMOSTAT FD Anemostat kruhového tvaru vhodný pro odtah a v omezené míře i pro přívod vzduchu v kancelářích, tělocvičnách, halách, obchodních centrech atp. Anemostat je vyrobený z hliníku, opatřený práškovým lakem RAL Součástí dodávky je montážní konzole usnadňující montáž do sádrokartonových a minerálních podhledů. Regulace se provádí manuálním nastavením integrované klapky (v případě potřeby je možno klapku demontovat). Centrální část anemostatu je i po montáži snadno demontovatelná a umožňuje tak snadné čištění a údržbu. Element by měl být instalován ve výšce 2,5m až 4m. B d D Typ d (mm) D (mm) h (mm) Průtok vzduchu Kč/ks FD max. 450 m 3 /h 395 FD max. 700 m 3 /h 440 FD max m 3 /h 495 FD max m 3 /h 650 FD max m 3 /h 990 DÝZA DALEKÉHO DOSAHU JD Dýza JD je distribuční element sloužící k přívodu velkých objemů vzduchu do prostor občanské vybavenosti jako jsou nádraží, haly, koncertní sály, nákupní centra atp. Dýza je směrovatelná ve všech směrech v úhlech natočení 360. Tento distribuční element je vyroben z hliníku (vybrané konstrukční prvky jsou z plastu nebo oceli), v základní variantě je opatřen práškovým lakem RAL9010 nebo RAL9016. Na přání zákazníka může být dýza opatřena libovolným barevným lakem (za příplatek). Standardně baleno v kartonové krabici po 1ks. Typ D1 (mm) D2 (mm) D3 (mm) F (mm) L1 (mm) Kč/ks JD JD JD JD JD JD JD B8

27 Ventilátory Ventilátory Diagonální ventilátor ETAMASTER... C2 Otočný přepínač otáček MTS... C2 Diagonální ventilátor ETALINE... C3 Otočný přepínač otáček MTS... C3 Diagonální ventilátor ETALINE... C4 Radiální ventilátor RS... C5 Izolovaný potrubní ventilátor ISOR... C5 Tichý radiální ventilátor MPC... C6 Akusticky izolovaný Kanálový ventilátor ELKI... C7 Kanálový ventilátor KVR... C7 Příslušenství k potrubním ventilátorům... C8 Časové doběhy CS... C8 Transformátorové regulátory otáček... C8 Plynulý regulátor ETY... C8 Odtahové ventilátory ultrasilence ELS... C9 Nástěnné axialní ventilátory M1... C9 C C1

28 Ventilátory DIAGONÁLNÍ VENTILÁTOR ETAMASTER Osvědčený ventilátor typu ETALINE ve zcela novém provedení. Snadno vyjímatelná hlavní jednotka s motorem umožňuje snadné čištění a revizi, v neposlední řadě snižuje možnost poškození ventilátoru během montáže. Ventilátor v plastovém pouzdře s diagonálním oběžným kolem a statorem určený pro zabudování přímo do potrubní trasy. Bezúdržbové provedení s kuličkovými ložisky. Motor je opláštěný a chráněný před nečistotami, které mohou být obsaženy v přepravovaném vzduchu. Ventilátory jsou určeny pro trvalý provoz, vybaveny tepelnou ochranou proti přetížení. Ventilátor ETAMASTER je možno instalovat v libovolné poloze. Přepravovaný vzduch musí být čistý, bez chemických příměsí a abraziv. Ventilátor nesmí být vystaven přímo povětrnostním vlivům. Napájení: 230 V ~, 50 Hz Max. teplota média: 60 C (použití v oblasti limitních teplot nutno konzultovat) Elektrické krytí: IP44 Doporučená regulace: třírychlostní provedení v základu, popř. transformátorové regulátory TEE. D L C Typ Průtok (m 3 /h) Proud (A) L (mm) Hmotnost (kg) Regulace Kč/ks EM 150L E2M 605 0, ,4 TEE EM 160 E2M 615 0, ,5 TEE EM 200 E2M , ,0 TEE EM 250 E2M , ,8 TEE EM 280 E2M , ,6 TEE EM 315 E2M , ,3 TEE EM 400 E2M , ,7 TEE Vzhledem k pravidelným aktualizacím výrobků z hlediska plnění poslední energetické vyhlášky ErP 1253/2014/EU Lot 6 která přijde v platnost od je možné, že některé typy výrobků nebude možné dodávat, popř. budou k dispozici s odlišnými parametry. Před závazným objednáním si zkontrolujte dostupnost výrobků na EM 250 E2M EM 200 E2M EM 150L E2M EM 160 E2M OTOČNÝ PŘEPÍNAČ OTÁČEK MTS MTS je ruční třístupňový přepínač otáček (polohy ) vhodný zejména pro třírychlostní ventilátory ETALINE a ETAMASTER. Přepínač lze použít jak v provedení v instalační krabičce na omítku (součást balení), tak jej osadit i na běžné podomítkové instalační krabice. MTS 10 (ruční přepínač otáček) Kč/ks C2

29 Ventilátory DIAGONÁLNÍ VENTILÁTOR ETALINE Nejúspornější dostupný potrubní ventilátor v třírychlostním provedení. Díky vysoké účinnosti motoru je dosaženo nejnižší spotřeby elektrické energie vzhledem k výkonu ve své třídě. Ventilátor v plastovém pouzdře s diagonálním oběžným kolem určený pro zabudování přímo do potrubní trasy. Ventilátor ETALINE je přesně tak velký jako potrubí daného rozměru (lze zcela zasunout do potrubí) a vejde se tak i do těch nejstísněnějších prostor. Bezúdržbové provedení s kuličkovými ložisky. Motor je opláštěný a chráněný před nečistotami, které mohou být obsaženy v přepravovaném vzduchu. Ventilátory jsou určeny pro trvalý provoz, vybaveny tepelnou ochranou proti přetížení. Ventilátor ETALINE je možno instalovat v libovolné poloze. Přepravovaný vzduch musí být čistý, bez chemických příměsí a abraziv. Ventilátor nesmí být vystaven přímo povětrnostním vlivům. L Napájení: 230 V ~, 50 Hz Max. teplota média: 60 C (použití v oblasti limitních teplot nutno konzultovat) Elektrické krytí: IP44 Doporučená regulace: třírychlostní provedení v základu, popř. transformátorové regulátory TEE C Typ Průtok (m 3 /h) Proud (A) L (mm) Hmotnost (kg) Regulace Kč/ks EL 125 E2M 360 0, ,4 TEE EL 150 E2M 425 0, ,2 TEE EL 150L E2M 480 0, ,4 TEE EL 160 E2M 430 0, ,2 TEE EL 160L E2M 820 0, ,4 TEE EL 200 E2M 910 0, ,4 TEE EL 200L E2M 900 0, ,3 TEE EL 250 E2M , ,6 TEE Vzhledem k pravidelným aktualizacím výrobků z hlediska plnění poslední energetické vyhlášky ErP 1253/2014/EU Lot 6 která přijde v platnost od je možné, že některé typy výrobků nebude možné dodávat, popř. budou k dispozici s odlišnými parametry. Před závazným objednáním si zkontrolujte dostupnost výrobků na Statický tlak P stat (Pa) 300 EL 125 E2M 150 EL 200 E2M EL 200L E2M EL 150 E2M EL 160 E2M EL 160L E2M EL 250 E2M EL 150L E2M Průtok (m 3 /hod) OTOČNÝ PŘEPÍNAČ OTÁČEK MTS MTS je ruční třístupňový přepínač otáček (polohy ) vhodný zejména pro třírychlostní ventilátory ETALINE a ETAMASTER. Přepínač lze použít jak v provedení v instalační krabičce na omítku (součást balení), tak jej osadit i na běžné podomítkové instalační krabice. MTS 10 (ruční přepínač otáček) Kč/ks C3

30 Ventilátory DIAGONÁLNÍ VENTILÁTOR ETALINE Nejúspornější dostupný potrubní ventilátor. Díky vysoké účinnosti motoru je dosaženo nejnižší spotřeby elektrické energie vzhledem k výkonu ve své třídě. Ventilátor v plastovém/kovovém pouzdře s diagonálním oběžným kolem určený pro zabudování přímo do potrubní trasy. Ventilátor ETALINE je přesně tak velký jako potrubí daného rozměru (lze zcela zasunout do potrubí) a vejde se tak i do těch nejstísněnějších prostor. Bezúdržbové provedení s kuličkovými ložisky. Motor je opláštěný a chráněný před nečistotami, které mohou být obsaženy v přepravovaném vzduchu. Ventilátory jsou určeny pro trvalý provoz, vybaveny tepelnou ochranou proti přetížení. Součástí ventilátoru je napájecí kabel. Ventilátor ETALINE je možno instalovat v libovolné poloze. Přepravovaný vzduch musí být čistý, bez chemických příměsí a abraziv. Ventilátor nesmí být vystaven přímo povětrnostním vlivům. L Napájení: 230 V ~, 50 Hz Max. teplota média: 60 C (použití v oblasti limitních teplot nutno konzultovat) Elektrické krytí: IP44 Doporučená regulace: transformátorové regulátory TEE, TEM C Typ Průtok (m 3 /h) Proud (A) L (mm) Hmotnost (kg) Regulace Kč/ks EL 200 E , ,9 TEE EL 250 E , ,4 TEE EL 250 E , ,4 TEE EL 315 E , ,4 TEM EL 315 E , ,2 TEM EL 355 E , ,5 TEM EL 355 E , ,3 TEM EL 400 E , ,8 TEM EL 450 E , ,4 TEM EL 500 E , ,2 TEM EL 560 E , ,0 TEM EL 630 E , ,1 TEM Vzhledem k pravidelným aktualizacím výrobků z hlediska plnění poslední energetické vyhlášky ErP 1253/2014/EU Lot 6 která přijde v platnost od je možné, že některé typy výrobků nebude možné dodávat, popř. budou k dispozici s odlišnými parametry. Před závazným objednáním si zkontrolujte dostupnost výrobků na Statický tlak P stat (Pa) 500 EL 315 E2 03 EL 315 E2 01 EL 355 E EL 250 E2 06 EL 200 E2 01 EL 450 E4 01 EL 355 E4 01 EL 630 E4 01 EL 400 E4 01 EL 500 E4 01 EL 560 E4 01 EL 250 E Průtok (m 3 /hod) C4

31 Ventilátory RADIÁLNÍ VENTILÁTOR RS Spolehlivý bezúdržbový radiální ventilátor v kovovém pouzdře. Oběžné kolo je vybaveno dozadu zahnutými lopatkami. Ventilátor je plně regulovatelný a je možno jej instalovat v libovolné poloze. Motor je vybaven tepelnou ochranou. Montáž se provádí zasunutím přímo do potrubí anebo rychlosponami DMK, které umožňují rychlou demontáž a navíc zamezují přenosu vibrací potrubím. Napájení: 230 V ~, 50 Hz Max. teplota média: 50 C (použití v oblasti limitních teplot nutno konzultovat) Elektrické krytí: IP44 Barva: RAL 7035 Doporučená regulace MTY 1 (elektronická) nebo TEE 015 (transformátorová) K dispozici též s vysoce úspornými EC motory. Typ Průtok (m 3 /h) Proud (A) Regulace Kč/ks RS 100L ETY RS 125L ETY RS ETY RS ETY RS 200L ETY RS ETY RS ETY Vzhledem k pravidelným aktualizacím výrobků z hlediska plnění poslední energetické vyhlášky ErP 1253/2014/EU Lot 6 která přijde v platnost od je možné, že některé typy výrobků nebude možné dodávat, popř. budou k dispozici s odlišnými parametry. Před závazným objednáním si zkontrolujte dostupnost výrobků na C IZOLOVANÝ POTRUBNÍ VENTILÁTOR ISOR Vysoce výkonný a přesto velmi tichý zcela izolovaný ventilátor ve skříni vyrobené z pozinkovaného plechu. Skříň je izolována minerální vlnou o měrné hmotnosti 88kg/m 3 a splňuje tak náročné požadavky požární odolnosti A2 dle DIN Oběžné kolo s dopředu zahnutými lopatkami zajišťuje vysokou účinnost ventilátoru a nízký provozní hluk. Ložiska jsou zapouzdřená, bezúdržbová. Skříň ventilátoru je vybavena montážní konzolí pro snadnou montáž. Víko ventilátoru lze zcela odklopit pro případ revize nebo čištění a údržby. Napájení: 230V ~, 50 Hz Max. teplota média: 50 C (použití v oblasti limitních teplot nutno konzultovat). K dispozici též s vysoce úspornými EC motory. W C H L Typ Průtok (m 3 /h) Proud (A) L (mm) W (mm) H (mm) Hmotnost (kg) Doporučená regulace Kč/ks ISOR MTY 1 / TEE ISOR MTY 1 / TEE ISOR MTY 1 / TEE ISOR MTY 2 / TEE ISOR MTY 2 / TEE ISOR TEM ISOR TEM Vzhledem k pravidelným aktualizacím výrobků z hlediska plnění poslední energetické vyhlášky ErP 1253/2014/EU Lot 6 která přijde v platnost od je možné, že některé typy výrobků nebude možné dodávat, popř. budou k dispozici s odlišnými parametry. Před závazným objednáním si zkontrolujte dostupnost výrobků na C5

32 Ventilátory TICHÝ RADIÁLNÍ VENTILÁTOR MPC Modulární vysoce výkonný a přesto velmi tichý izolovaný ventilátor v rámu z profilů a skříni vyrobené z pozinkovaného plechu. Konstrukce ventilátoru umožňuje změnu polohy výtlakového hrdla dle potřeby. Skříň je izolována minerální vlnou. Spodní strana skříně je opatřena záchytnou vanou pro odvod mastnoty. K dispozici rovněž v provedení TW motor je umístěn mimo proud vzdušniny a je tak vhodný na odtah lehce znečištěného vzduchu - průmyslové odtahy, kuchyně atp. Oběžné kolo s dozadu zahnutými lopatkami je vysoce odolné vůči znečištění a zajišťuje vysokou účinnost ventilátoru společně s nízkým provozním hlukem. Ložiska jsou zapouzdřená, bezúdržbová. Ventilátor je možno instalovat pouze v jedné poloze, a to s osou oběžného kola vodorovně. W Napájení: 230V ~ nebo 400V 3~ dle velikosti, 50 Hz Max. teplota média: 70 C (použití v oblasti limitních teplot nutno konzultovat). C H L Typ Průtok (m 3 /h) Napájení Proud (A) L (mm) W (mm) H (mm) Hmotnost (kg) Regulace Kč/ks MPC V ~ TEM MPC V ~ TEM MPC V ~ TEM MPC V ~ TEM MPC V ~ TEM MPC V ~ TEM MPC V ~ TEM MPC V 3~ FU MPC V 3~ FU Vzhledem k pravidelným aktualizacím výrobků z hlediska plnění poslední energetické vyhlášky ErP 1253/2014/EU Lot 6 která přijde v platnost od je možné, že některé typy výrobků nebude možné dodávat, popř. budou k dispozici s odlišnými parametry. Před závazným objednáním si zkontrolujte dostupnost výrobků na MPC 315 Statický tlak P stat (Pa) MPC 400 MPC 500 MPC 560 MPC 630 MPC 280 MPC Průtok (m 3 /hod) C6

33 Ventilátory AKUSTICKY IZOLOVANÝ KANÁLOVÝ VENTILÁTOR ELKI Vysoce kompaktní a výkonný kanálový ventilátor postavený na všech výhodách ventilátorové řady ETALINE. Akusticky izolovaný plášť s patentovanou technologií zajišťuje nejnižší hladinu hluku v dané kategorii. Ventilátory ETALINE zaručují vysoký výkon a úsporný provoz této inovativní ventilátorové řady. Osazení do potrubí přes standardní příruby P20. Rozměrný inspekční otvor umožňuje snadné čištění a revizi. Celou ventilátorovou jednotku lze vyjmout i bez demontáže potrubí. Ložiska jsou zapouzdřená, bezúdržbová. Napájení: 230V ~, 50 Hz Max. teplota média: 50 C (použití v oblasti limitních teplot nutno konzultovat). L PROVEDENÍ SINGLE H C W PROVEDENÍ TWIN Typ Připojení L (mm) Průtok (m 3 /h) Provedení Proud (A) Hmotnost (kg) Regulace Kč/ks ELKI x SINGLE 1,0 14,5 TEE ELKI x SINGLE 1,7 17,1 TEM ELKI x SINGLE 1,7 18,3 TEM ELKI 6030L 600 x TWIN 3,3 26,1 TEM ELKI x SINGLE 3,2 25,0 TEM ELKI 6035L 600 x TWIN 3,3 26,9 TEM ELKI 6035XL 600 x SINGLE 5,2 27,1 TEM ELKI x TWIN 6,6 44,0 TEM ELKI x TWIN 10,6 51,6 TEM ELKI x TWIN 10,2 53,0 TEM Vzhledem k pravidelným aktualizacím výrobků z hlediska plnění poslední energetické vyhlášky ErP 1253/2014/EU Lot 6 která přijde v platnost od je možné, že některé typy výrobků nebude možné dodávat, popř. budou k dispozici s odlišnými parametry. Před závazným objednáním si zkontrolujte dostupnost výrobků na KANÁLOVÝ VENTILÁTOR KVR Výkonný kanálový ventilátor pro nejširší možnosti použití. Oběžné radiální kolo s dozadu zahnutými lopatkami zajišťuje vysoký výkon a je odolné proti znečištění. Pro potřeby revize a čištění je možno oběžné kolo i s motorem vyklopit a vyjmout. Skříň je vyrobena z pozinkovaného plechu, opatřena standardními přírubami P20. Ložiska jsou zapouzdřená, bezúdržbová. Napájení: 230V ~, 50 Hz Max. teplota média: 50 C (použití v oblasti limitních teplot nutno konzultovat). Typ Připojení L (mm) Průtok (m 3 /h) Proud (A) Hmotnost (kg) Regulace Kč/ks KVR 3015 E2 300 x TEE KVR 6035 E4 600 x TEE KVR 7040 D4 700 x TDM KVR 8050 D4 800 x TDM KVR 10050D x TDM Vzhledem k pravidelným aktualizacím výrobků z hlediska plnění poslední energetické vyhlášky ErP 1253/2014/EU Lot 6 která přijde v platnost od je možné, že některé typy výrobků nebude možné dodávat, popř. budou k dispozici s odlišnými parametry. Před závazným objednáním si zkontrolujte dostupnost výrobků na C7

34 Ventilátory PŘÍSLUŠENSTVÍ K POTRUBNÍM VENTILÁTORŮM DN Rychlospona Zpětná klapka Filtrační box DMK BDS DFB DN C ČASOVÉ DOBĚHY CS Časové doběhy jsou určeny pro použití s malými bytovými ventilátorky, kdy zajišťují zajišťují provoz ventilátoru na základě nastavené funkce i po odpojení napájení (odepnutí vypínače). Kromě modelu CS1-1 se jedná o vestavné moduly určené pro montáž pod vypínač anebo nad podhled, případně do podomítkové instalační krabice. CS1-1 (nástěnný modul, sepnutí po vypnutí osvětlení, doběh 1-10min) Kč/ks CS3-1B (podomítkový modul, sepnutí zpožděně po zapnutí osvětlení, doběh 1s - 90min) Kč/ks CS3-4M (podomítkový multifunkční modul) Kč/ks TRANSFORMÁTOROVÉ REGULÁTORY OTÁČEK 5-stupňové transformátory pro ventilátory s napájecím napětím 230V. Otáčky ventilátoru se regulují změnou výstupního napětí pomocí 5-st. přepínače na přední straně transformátoru. Transformátor je vybaven výstupními svorkami na 230V pro připojení servopohonů uzavíracích klapek, el. ohřívačů nebo jiného externího zařízení. Při polohách přepínače 1 až 5 je na těchto výstupních svorkách vždy 230V. V poloze 0 jsou výstupní svorky bez napětí. Kontrolka na přední straně signalizuje provoz transformátoru. Výměna pojistek se provádí z vnější strany. Ochranná skříňka je vyrobena ze samozhášivého plastu, pro proudy nad 7,5A je skříň kovová. Napájecí napětí je 230V, 50/60Hz. TEE 015 (80/110/140/170/230 V, bez tepelných kontaktů) Kč/ks TEM 035 (110/140/170/200/230 V, vč. tepelných kontaktů) Kč/ks TEM 050 (110/140/170/200/230 V, vč. tepelných kontaktů) Kč/ks TEM 075 (110/140/170/200/230 V, vč. tepelných kontaktů) Kč/ks PLYNULÝ REGULÁTOR ETY ETY je ruční regulátor otáček ventilátoru (instalace na omítku v krabici s IP54) určený pro střídavé indukční motory (typ univerzální motor a permanentní kondenzátor). Pokud celková proudová zátěž nevybočí z rozsahu hodnot intenzity proudu, je možné zapojit k regulátoru i několik ventilátorů. Při volbě typu ventilátoru je nutné mít na zřeteli rozběhový proud ventilátoru. Ventilátory, které mají být použity s tímto regulátorem musejí být opatřeny vestavěnou ochranou proti přehřátí a měly by být konstrukčně řešeny pro plynulou regulaci otáček pomocí tyristoru. ETY 15 (elektronický regulátor, max. zatížení 1.5A) Kč/ks ETY 25 (elektronický regulátor, max. zatížení 2.5A) Kč/ks C8

35 Ventilátory ODTAHOVÉ VENTILÁTORY ULTRASILENCE ELS Slouží pro odvod vzduchu z obytných prostor jako jsou kuchyně, obývací pokoje, koupelny a toalety. Ventilátory se vyznačují velmi tichým a úsporným provozem a vysokým výkonem. Ventilátory se skládají ze dvou částí, a to samotné ventilační jednotky a instalační krabice. Jednotky je možno dodat ve třech výkonových variantách s integrovanými doplňkovými čidly, zatímco instalační krabice je možno dodat ve variantách pro uložení do stěny (zapuštěná montáž) nebo montáž přímo na zeď. Oba typy instalačních krabic lze dodat i v protipožární verzi. Připojení je možno realizovat pomocí odvodní hadice nebo potrubí DN80mm. Ventilátory mají standardně integrován předřadný permanentní filtr ze syntetických vláken, který je možno po jeho znečistění umýt v myčce a znovu používat. Ventilátor je v provedení IP55, tzn. možnost instalace do koupelnové zóny 1. Ventilátory jsou navrženy pro systémy řízeného větrání dle DIN Všechny ventilátory je možno spouštět externím vypínačem, případně je možno dodat verze s čidlem vlhkosti (ELS-VF) anebo PIR spouštěním (ELS-VP). C Typ ventilátoru max. průtok (m 3 /h) zpoždění příkon (W) doběh Kč/ks ELS-V není 18 není 8430 ELS-V není 34 není 8430 ELS-V 60/35 60/35 není 18/9 není 9380 ELS-V 100/60/35 100/60/35 není 34/18/9 není 9690 ELS-VN s 18 6/15/21 min ELS-VN s 34 6/15/21 min ELS-VN 60/35 60/35 45s 18/9 6/15/21 min ELS-VN 100/60 100/60 45s 34/18 6/15/21 min ELS-VNC nebo 45s 18 nastavitelný ELS-VNC nebo 45s 34 nastavitelný Typ instalační krabice způsob montáže umístění výtlaku protipožární provedení Kč/ks ELS-GU pod omítku volitelné ne 2220 ELS-GUBA pod omítku volitelné pouze klapka K ELS-GUB pod omítku nahoru/vpravo krabice K ELS-GUBR pod omítku dozadu krabice K ELS-GAP na omítku dozadu ne 2390 ELS-GAPB na omítku dozadu pouze klapka K Více informací a kompletní sortiment ve specializovaném katalogu na vyžádání NÁSTĚNNÉ AXIALNÍ VENTILÁTORY M1 Malé avšak velice výkonné a tiché odtahové ventilátorky pro koupelny, kuchyně a obytné místnosti. Ventilátory M1 mají odnímatelný čelní panel umožňující snadnou údržbu a integrovanou (odnímatelnou) zpětnou klapku. Ventilátory jsou standardně dvouotáčkové s možností doplňkových funkcí. Vzhledem ke krytí IPX5 je možná montáž přímo do koupelnové zóny 1. Typ Připojovací DN Příkon (W) Doplňkové funkce Kč/ks M1/100 9/ M1/100 N/C 100 9/5 nastavitelný doběh, intervalový provoz 4930 M1/100 F 9/5 nastavitelný doběh, hygrostat 6230 M1/120 13/ M1/120 N/C /10 nastavitelný doběh, intervalový provoz 6230 M1/120 F 13/10 nastavitelný doběh, hygrostat 7440 M1/150 8/ M1/150 N/C 150 8/5 nastavitelný doběh, intervalový provoz M1/150 F 9/6 nastavitelný doběh, hygrostat C9

36 Montážní příslušenství Montážní příslušenství Samolepicí pásky... D2 Samosmrštitelné vulkanizační pásky... D2 Vitolen... D2 Pružné spojení HCV... D2 Silikonový tmel SDS... D3 Akrylátový tmel WDS... D3 Vysoce teplotně odolný silikonový tmel... D3 Technické spreje... D3 Polymerový tmel DUCTIC... D3 Metrické šrouby... D4 Metrické matice... D4 Podložky... D4 Samovrtné šrouby TEX... D4 Podložky pod nýty... D4 Prodlužovací matice... D5 Plastové hmoždinky... D5 Hmoždinka TAP... D5 Závitové tyče... D5 Kombišrouby... D5 Montážní lišty STRUT... D6 Výložník typ NL... D6 Oboustraně rýhovaná guma pod jednotky... D6 Výložníková patka typ STF... D6 Tlumící gumové profily do montážních lišt NL... D6 Závěsy L/V/Z... D6 Kruhové objímky s gumou SBRO... D7 Šroubovací spojka CM20/30... D7 Nosníkové svorky BLK... D7 Revizní dvířka RRD pro kruhové potrubí... D8 Sada pro odvod kondenzátu STG... D8 Revizní dvířka RD pro hranaté potrubí... D8 Přesné ocelové stahovací pásky QIP... D9 Nylonové stahovací pásky QCL... D9 Nekonečná ocelová stahovací páska QIPBAND... D9 Perforovaná páska... D9 D D1

37 Montážní příslušenství SAMOLEPICÍ PÁSKY slouží pro dodatečné utěsnění spojů Popis Balení Kč/ks PVC páska 50mm x 25m 18 Rolí 172 Hliníková páska 50mm x 50m 24 Rolí 230 Hliníková páska 75mm x 50m 16 Rolí 394 Hliníková páska 100mm x 50m 12 Rolí 585 SAMOSMRŠTITELNÉ VULKANIZAČNÍ PÁSKY Vulkanizační pásky slouží pro dokonalé utěsnění spojů. Vynikající přilnavost k většině podkladům. PSB: Svrchní vrstva z polyethylenu, přilnavá vrstva z elastomeru ASB: Svrchní vrstva z hliníkové fólie, přilnavá vrstva z elastomeru, vhodná pro venkovní použití. D Popis Balení Kč/ks PSB 3050/0.8 (50mm x 15m) 24 Rolí 549 PSB 3050 (50mm x 15m) 24 Rolí 863 PSB 3075 (75mm x 15m) 16 Rolí 1305 PSB 3100 (100mm x 15m) 12 Rolí 1664 ASB 7050 (50mm x 15m) 24 Rolí 747 ASB 7075 (75mm x 15m) 16 Rolí 1120 ASB 7100 (100mm x 15m) 12 Rolí 1521 VITOLEN Neporézní samolepicí houbovité těsnění. Určené pro utěsnění spojů hranatých vzduchotechnických rozvodů. Samolepicí vrstva je opatřena podlepem. Vitolen nalepujte zásadně pouze na jednu stranu spoje! GT 4 x 12mm (150m balení)...6 Kč/bm GT 4 x 9mm (150m balení)...5 Kč/bm GT 6 x 9mm (100m balelní)...6 Kč/bm TECFrax 4 x 12mm (100m balení, teplotní odolnost 1250 C)...57 Kč/bm PRUŽNÉ SPOJENÍ HCV Polotovar pro výrobu pružných manžet pro připojení ventilátorů/jednotek ke vzduchotechnickému potrubí. K dispozici je též provedení s teplotní odolností do 1000 C, případně jiné materiály s vysokou chemickou odolností. Standardní délka 25m. HCV4560 (35 x 60 x 35mm, teplotní odolnost od -20 C do +80 C) Kč/bm HCV4575 (45 x 75 x 45mm, teplotní odolnost od -20 C do +80 C) Kč/bm D2

38 Montážní příslušenství SILIKONOVÝ TMEL SDS Tmel vhodný pro použití ve vzduchotechnice. Velmi krátká doba schnutí, odolnost vůči teplotám -25 C C. Aplikační teploty +5 C C. Transparentní, bílá nebo šedá barva. SDS (kartuše 310ml, šedá barva) Kč/ks SWS (kartuše 310ml, bílá barva) Kč/ks STS (kartuše 310ml, transparentní) Kč/ks AKRYLÁTOVÝ TMEL WDS Tmel je kombinací několika syntetických polymerů a přidaného titanu. Zvláště vhodný pro tmelení vzduchotechnického potrubí. Odolný vůči teplotám -30 C C. Aplikační teploty +5 C C WDS (kartuše 310ml, šedá barva) Kč/ks WDW (kartuše 310ml, bílá barva) Kč/ks D VYSOCE TEPLOTNĚ ODOLNÝ SILIKONOVÝ TMEL Tmel s teplotní odolností 320 C. Trvale pružný, z čistého silikonu. Tuhne již po 10 minutách, stálá pevnost během 8 až 10 hodin. Provozní teplota -50 C až +280 C trvale. DHS (kartuše 310ml, červený) Kč/ks POLYMEROVÝ TMEL DUCTIC Polymerový tmel na bázi akrylu, speciálně určený pro tmelení vzduchotechnického potrubí. Velmi nízká viskozita umožňuje nanášení i štětcem, tmel se snadno dostane i do těch nejměnších spár. K dodání v kartuších i kbelících. Provozní teplota -40 C až +80 C. DCT (kartuše 310ml, šedý) Kč/ks TECHNICKÉ SPREJE Všechny spreje bez freonů, obsah 400ml Světlý zinek (rozpuštěný kov čistoty 90%) Kč/ks Grease 40 (univerzální mazadlo typu WD40) Kč/ks Bílá vazelína (vodoodpudivé mazadlo) Kč/ks Teflon (mazadlo odolné solím a kyselinám, vhodné pro plast a gumy) Kč/ks Uvolňovač šroubů (uvolňuje zarezlé šrouby, odstraňuje rez) Kč/ks D3

39 Montážní příslušenství METRICKÉ ŠROUBY Provedení pozink, DIN 933 Typ Balení Kč/100ks M6 x M8 x M8 x M10 x M12 x METRICKÉ MATICE provedení pozink DIN 934 Typ Balení Kč/100ks M M M M D PODLOŽKY provedení pozink DIN 125 Typ Balení Kč/100ks M M M M PODLOŽKY POD NÝTY velkoplošné podložky, provedení pozink DIN 9021 Typ Balení Kč/100ks M M M M SAMOVRTNÉ ŠROUBY TEX samovrtné šrouby do plechu, čtvercová drážka Quadrex Typ Balení Kč/1000ks 4,2 x 13mm ,2 x 16mm ,2 x 19mm ,2 x 25mm D4

40 Montážní příslušenství HMOŽDINKA TAP Hmoždinka s metrickým závitem. Typ Balení Materiál Kč/ks EA M8 ms 100 mosaz 19 EA M10 ms 100 mosaz 27 EA M8 zn 100 zinek 11 EA M10 zn 100 zinek 24 ZÁVITOVÉ TYČE pozinkované, délky 1000 mm a 2000 mm Typ Rozměr Délka Balení Kč/ks M8/1000 M8 1000mm M10/1000 M mm M8/2000 M8 2000mm M10/2000 M mm D PRODLUŽOVACÍ MATICE pozinkované, šestihran Typ Balení Kč/100ks M8 x M10 x KOMBIŠROUBY pozinkované Typ Balení Kč/100ks M8 x M8 x M8 x M10 x PLASTOVÉ HMOŽDINKY Vysoce kvalitní nylon, vhodné pro upevnění kombišroubů apod. Teplotně stálé při -40 C až +100 C. Typ balení Kč/100ks S 6 x S 8 x S 10 x S 12 x D5

41 Montážní příslušenství MONTÁŽNÍ LIŠTY STRUT Pozinkované, s oválnými otvory. Oproti klasickým, mají lišty STRUT zesílený spodní lem ve tvaru C pro vyšší nosnost a silnější použitý materiál, 2.1mm. Vhodné pro zavěšování vzduchotechnického potrubí a stavbu lehkých konstrukcí ZL20 ST (40mm x 20mm) Kč/bm ZL40 ST (40mm x 40mm) Kč/bm VÝLOŽNÍKOVÁ PATKA TYP STF Krátký výložník s ocelovou patkou. Patka se vkládá do montážní lišty NL anebo ZL a umožňuje rychle zhotovit požadovanou konstrukci či zavěšení. Dodáváno vč. dvou pevnostních šroubů M10. Typ Provedení Rozměr Kč/ks STFL 24 podélné 24 mm 97 STFL 30 podélné 24 mm 105 STQL 24 příčné 24 mm 97 STQL 30 podélné 24 mm 105 STFQ STFL D VÝLOŽNÍK TYP NL Ocelový výložník vyrobený z lišty NL a ocelové patky. Slouží pro kotvení lišt do zdí a svislých konstrukcí. NLT (délka 300mm) Kč/ks NLT (délka 450mm) Kč/ks TLUMÍCÍ GUMOVÉ PROFILY DO MONTÁŽNÍCH LIŠT NL Gumový profil zamezuje kontaktu potrubí s lištou a účinně tak tlumí vibrace. Vhodné pro věechny rozměry lišt SDST 40 (pryžový profil 40mm do lišty ZL)...99 Kč/bm OBOUSTRANĚ RÝHOVANÁ GUMA POD JEDNOTKY Vysoce kvalitní vrstvená pryž s univerzálním použitím. Snižuje přenos vibrací, zajištuje pružné uložení. Špičková elasticita, žádný recyklát. Na přání je možné dodat libovolné rozměry. Evropský výrobek! STRG 3015 (300*150/8, oboustraně rýhovaná)...99 Kč/ks ZÁVĚSY L/V/Z Provedení pozink, včetně tlumící gumy a podložky L závěs...13 Kč/ks V závěs (trapézový závěs)...26 Kč/ks R závěs (závěs pro kruhové potrubí)...26 Kč/ks Z závěs...13 Kč/ks Ceny platí při odběru balení 100ks a jejich násobků. Odběr neuplných balení za příplatek 30%. D6

42 Montážní příslušenství KRUHOVÉ OBJÍMKY S GUMOU SBRO Dvoudílné kruhové objímky opatřené tlumící pryžovou vložkou určené pro zavěšování kruhového VZT potrubí. Objímky mají navařenou kombinovanou matici s metrickým závitem M8/M10. Od rozměru 400 je možné provedení s uchycením na dvě závitové tyče bez centrální upevňovací matice. Objímky jsou opatřeny neztratnými šrouby s PHILIPS drážkou, od DN450 se šestihrannou hlavou. Dovolené zatížení max. 1000kg. Typ Kč/ks SBRO SBRO SBRO SBRO SBRO SBRO SBRO SBRO SBRO SBRO SBRO SBRO SBRO SBRO SBRO SBRO SBRO SBRO SBRO SBRO SBRO SBRO SBRO SBRO D ŠROUBOVACÍ SPOJKA CM20/30 pozinkovaná, vhodná pro spojování kanálu s různými přírubami. Včetně metrického šroubu M8x20. Tloušťka materiálu 3mm. CM20/30 (balení 300ks)...7 Kč/ks Ceny platí při odběru balení 300ks a jejich násobků. Odběr neuplných balení za příplatek 30%. NOSNÍKOVÉ SVORKY BLK pozinkované, pro upevňování potrubí k nosným profilům. Upevňovací šroub s ostrou špičkou, která umožňuje dokonalé uchycení k liště. Zatížení N. BLK8 (pro závitovou tyč M8)...57 Kč/ks BLK10 (pro závitovou tyč M10)...67 Kč/ks BLK12 (pro závitovou tyč M12) Kč/ks D7

43 Montážní příslušenství REVIZNÍ DVÍŘKA RRD PRO KRUHOVÉ POTRUBÍ Upevnění pomocí dvou otočných knoflíků, vč. těsnění a samolepicí šablony. Typ Rozměr otvoru (š x v, mm) Vhodné pro potrubí DN Kč/ks RRD x RRD x RRD x / RRD x / RRD x / RRD x / RRD x / RRD x / RRD x RRD x RRD x RRD x RRD x D REVIZNÍ DVÍŘKA RD PRO HRANATÉ POTRUBÍ Upevnění pomocí dvou otočných knoflíků. Dodáváno vč. těsnění a samolepicí šablony. Typ Rozměr otvoru (š x v, mm) Kč/ks RD x RD x RD x RD x RD x RD x RD x RD x RD x RD x RD x SADA PRO ODVOD KONDENZÁTU STG masivní sada šroubení s velkou kónickou podložkou určená pro montáž do 4HR potrubí nebo do záslepů stoupaček kruhových rozvodů. Umožňuje elegantní a rychlé řešení odvodu kondenzátu. Stačí našroubovat do otvoru a pevně utáhnout. Není třeba speciální nářadí! STG 1/2 (napojení na šroubení 1/2 ) Kč/ks montáž STG 1/2 (vykroužení přesného otvoru, osazení)...45 Kč/ks D8

44 Montážní příslušenství PŘESNÉ OCELOVÉ STAHOVACÍ PÁSKY QIP Včetně zámečku se šnekovým šroubem pro dokonalé zatažení. Šířka pásku 9mm. Typ Balení Kč/ks QIP ks 28 QIP ks 33 QIP ks 42 QIP ks 46 QIP ks 56 NEKONEČNÁ OCELOVÁ STAHOVACÍ PÁSKA QIPBAND 30m dlouhá ocelová páska slouží pro vytvoření přesných stahovacích spon přímo na místě montáže. Šířka pásku 9mm. Svorky pro pásku QIPCLAMP. QIPBAND (role 30m) Kč/ks QIPCLAMP (balení 50ks)...24 Kč/ks QIPCLAMP D QIPBAND NYLONOVÉ STAHOVACÍ PÁSKY QCL Plastové stahovací pásky pro rychlé stáhnutí hadic kolem nátrubků, spojek a tvarovek. Dodávají se v přesných rozměrech. Barva bílá nebo černá. QCLOOTA (stahovací kleště s ručním odstřihem) Kč/ks Typ DN max Nosnost Balení Kč/100ks QCL mm 20 kg 100 ks 210 QCL mm 20 kg 100 ks 711 QCL mm 79 kg 100 ks 1481 QCL mm 79 kg 100 ks 2206 QCL mm 79 kg 100 ks 3593 PERFOROVANÁ PÁSKA slouží k zavěšování potrubí. PP 19/10 (šířka pásky 19mm, délka 10bm, otvory M8) Kč/ks PP 17/10 (šířka pásky 17mm, délka 10bm, otvory M6) Kč/ks D9

45 Tlumiče a izolace Tlumiče, izolace a filtrace Pevné kruhové tlumiče s 50mm izolací...e2 Kulisy tlumičů hluku...e2 Kompaktní tlumič hluku...e3 Trny pro upevnění izolace...e3 Filtrační rouno...e3 E E1

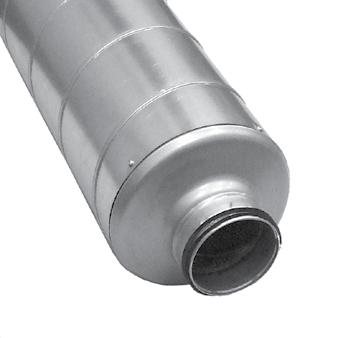

46 Tlumiče a izolace PEVNÉ KRUHOVÉ TLUMIČE S 50MM IZOLACÍ Vnitřní část tlumiče je vyroben z děrovaného plechu stáčeného SPIRO technologií a opatřen kašírem, což zamezuje uvolňování vláken z izolace do vzduchovodu. Izolace je tvořena nařezanými profily z akustických desek pro tento účel určených. ŽÁDNÁ STAVEBNÍ IZOLACE! Konce tlumičů jsou opatřeny těsněním (u vybraných rozměrů). Vhodné pro rychlost vzduchu do 13 m/s. K dispozici je též provedení s vnitřní kulisou, případně provedení tlumiče jako oblouku. DN délka 500mm délka 1000mm délka 1200mm E KULISY TLUMIČŮ HLUKU Jednotlivé kulisy pro sestavení 4HR tlumiče hluku. Kulisy mají rám vyrobený z válcovaného profilu z pozinkovaného plechu. Díky válcovanému profilu jsou kulisy standardně vyráběny s náběhovou i výtokovou hranou R30. Díky aerodynamickému tvaru dosahují až o 23% většího útlumu než bežně vyráběné ostře ohýbané profily. Pro výrobce dodáváme rovněž samostatný profil, popř. patentovanou námi navrženou poloautomatickou linku. Při výšce kulisy nad 1000mm je tato rozdělena v poměru 1/2 : 1/2. Kulisy délky nad 1000mm jsou vyztuženy příčkou s dělením ca. 1/3 : 2/3. Spojovací profily pro velké části jsou součástí. Kulisy jsou plněny pro tento účel určenými certifikovanými akustickými deskami s vysokou hustotou kolmých vláken a opatřeny kašírem. ŽÁDNÁ STAVEBNÍ IZOLACE! Útlum kulis je testován certifikovanou akustickou laboratoří. Na přání je možné dodávat libovolné rozměry, tloušťky i sestavené hotové tlumiče vč. potrubí. Hygienické provedení (desky zavařené ve zdravotně nezávadné folii, uzavřené perforovaným plechem) je možné za příplatek. Výška délka 500mm délka 1000mm délka 1500mm E2

47 Tlumiče a izolace KOMPAKTNÍ TLUMIČ HLUKU Tlumič hluku pro VZT systémy s kruhovým připojením a čtyřhraným pláštěm. Vnější plášť je vyhotoven jako hladký, bez profilování, falcovaný nebo svařovaný. Velmi vhodný na místa s nízkou stavební výškou. Téměř stejné parametry jako klasické kruhové tlumiče s tl. izolace 50mm, při ca. 75% stavení výšce. Tlumiče jsou plněny formátovanými profily z akustických desek pro tento účel určených s vysokou hustotou kolmých vláken a opatřeny kašírem. ŽÁDNÁ STAVEBNÍ IZOLACE! Útlum je testován certifikovanou akustickou laboratoří. DN a (mm) b (mm) délka 500mm délka 1000mm E TRNY PRO UPEVNĚNÍ IZOLACE Samolepicí trny z pozinku pro upevňování izolace k potrubí. Dodávají se v přesných délkách. Rozměr samolepicího štítku je 50x50mm. Na 1m 2 izolace doporučujeme použít trnů. Trny nalepujte zásadně na čisté odmaštěné potrubí. Součástí balení jsou připevňovací klipsy. Dodat lze i plastové ochranné čepičky. Označení délka trnu (mm) balení Kč/ks PINSA PINSA PINSA PINSA PINSA PINSA FILTRAČNÍ ROUNO pro použití ve vzduchotechnice, pro vlastní výrobu filtrů. Dodáváno v rolích, možnost přířezu. Odběr menší než 40m 2 (celá role) za příplatek 30%. G3 (role 20 x 2m) Kč/m 2 G4 (role 20 x 2m) Kč/m 2 Přířez (práce) Kč/kpl E3
