5 Obsah 23 CZ Elektrický ruční hoblík NÁVOD K OBSLUZE Děkujeme vám, že jste si zakoupili tento elektrický ruční hoblík. Než jej začnete používat, přečtěte si, prosím, pozorně tento návod k obsluze a uschovejte jej pro případ dalšího použití. OBSAH OBRAZOVÁ PŘÍLOHA VŠEOBECNÉ BEZPEČNOSTNÍ PŘEDPISY OBECNÉ BEZPEČNOSTNÍ POKYNY SYMBOLY POPIS PŘÍSTROJE POUŽITÍ PODLE ÚČELU URČENÍ PŘED UVEDENÍM DO PROVOZU OBSLUHA VÝMĚNA SÍŤOVÉHO NAPÁJECÍHO VEDENÍ ČIŠTĚNÍ, ÚDRŽBA A OBJEDNÁNÍ NÁHRADNÍCH DÍLŮ TECHNICKÉ ÚDAJE LIKVIDACE PROHLÁŠENÍ O SHODĚ...37 ELEKTRICKÝ RUČNÍ HOBLÍK NÁVOD K OBSLUZE

6 CZ 24 Všeobecné bezpečnostní předpisy 1. VŠEOBECNÉ BEZPEČNOSTNÍ PŘEDPISY POZOR! Před použitím si pečlivě přečtěte návod k použití. Důležitá bezpečnostní upozornění Výrobek pečlivě vybalte a dejte pozor, abyste nevyhodili žádnou část obalového materiálu dříve, než najdete všechny součásti výrobku. Výrobek uchovávejte na suchém místě mimo dosah dětí. Čtěte všechna upozornění a pokyny. Zanedbání při dodržování varovných upozornění a pokynů mohou mít za následek úraz elektrickým proudem, požár a/nebo těžká poranění. Obal Výrobek je umístěn v obalu bránícím poškozením při transportu. Tento obal je surovinou a lze jej proto odevzdat k recyklaci. Návod k použití Než začnete se strojem pracovat, přečtěte si následující bezpečnostní předpisy a pokyny k používání. Seznamte se s obslužnými prvky a správným používáním zařízení. Návod pečlivě uschovejte pro případ pozdější potřeby. Minimálně po dobu záruky doporučujeme uschovat originální obal včetně vnitřního balicího materiálu, pokladní doklad a záruční list. V případě přepravy zabalte stroj zpět do originální krabice od výrobce, zajistíte si tak maximální ochranu výrobku při případném transportu (např. stěhování nebo odeslání do servisního místa). Poznámka: Předáváte-li stroj dalším osobám, předejte jej společně s návodem. Dodržování přiloženého návodu k obsluze je předpokladem řádného používání stroje. Návod k obsluze obsahuje rovněž pokyny pro obsluhu, údržbu a opravy. Výrobce nepřebírá odpovědnost za nehody nebo škody vzniklé následkem nedodržování tohoto návodu. FDH 2001-E

7 Obecné bezpečnostní pokyny 25 CZ OBECNÉ BEZPEČNOSTNÍ POKYNY Tyto bezpečnostní pokyny si pečlivě prostudujte, zapamatujte a uschovejte UPOZORNĚNÍ! Při používání elektrických strojů a elektrického nářadí je nutno respektovat a dodržovat následující bezpečnostní pokyny z důvodů ochrany před úrazem elektrickým proudem, zraněním osob a nebezpečím vzniku požáru. Výrazem elektrické nářadí je ve všech níže uvedených pokynech myšleno jak elektrické nářadí napájené ze sítě (napájecím kabelem), tak nářadí napájené z baterií (bez napájecího kabelu). Uschovejte všechna varovaní a pokyny pro příští použití. Pracovní prostředí Udržujte pracovní prostor v čistém stavu a dobře osvětlen. Nepořádek a tmavá místa na pracovišti bývají příčinou úrazů. Ukliďte nářadí, které právě nepoužíváte. Nepoužívejte elektrické nářadí v prostředí s nebezpečím vzniku požáru nebo výbuchu, to znamená v místech, kde se vyskytují hořlavé kapaliny, plyny nebo prach. V elektrickém nářadí vzniká na komutátoru jiskření, které může být příčinou vznícení prachu nebo výparů. Při používání el. nářadí zamezte přístupu nepovolaných osob, zejména dětí, do pracovního prostoru! Budete-li vyrušováni, můžete ztratit kontrolu nad prováděnou činností. V žádném případě nenechávejte el. nářadí bez dohledu. Zabraňte zvířatům přístup k zařízení. Elektrická bezpečnost Vidlice napájecího kabelu elektrického nářadí musí odpovídat síťové zásuvce. Nikdy jakýmkoliv způsobem neupravujte vidlici. K nářadí, které má na vidlici napájecího kabelu ochranný kolík, nikdy nepoužívejte rozdvojky ani jiné adaptéry. Nepoškozené vidlice a odpovídající zásuvky omezí nebezpečí úrazu elektrickým proudem. Poškozené nebo zamotané napájecí kabely zvyšují nebezpečí úrazu elektrickým proudem. Pokud je síťový kabel poškozen, je nutno jej nahradit novým síťovým kabelem, který je možné získat v autorizovaném servisním středisku nebo u dovozce. Vyvarujte se dotyku těla s uzemněnými předměty, jako např. potrubí, tělesa ústředního topení, sporáky a chladničky. Nebezpečí úrazu elektrickým proudem je větší, je-li vaše tělo spojeno se zemí. Nevystavujte elektrické nářadí dešti, vlhku nebo mokru. Elektrického nářadí se nikdy nedotýkejte mokrýma rukama. Elektrické nářadí nikdy neumývejte pod tekoucí vodou ani ho neponořujte do vody. Nepoužívejte napájecí kabel k jinému účelu, než pro jaký je určen. Nikdy nenoste a netahejte elektrické nářadí za napájecí kabel. Nevytahujte vidlici ze zásuvky tahem za kabel. Zabraňte mechanickému poškození elektrických kabelů ostrými nebo horkými předměty. El. nářadí bylo vyrobeno výlučně pro napájení střídavým el. proudem. Vždy zkontrolujte, že elektrické napětí odpovídá údaji uvedenému na typovém štítku nářadí. ELEKTRICKÝ RUČNÍ HOBLÍK NÁVOD K OBSLUZE

8 CZ 26 Obecné bezpečnostní pokyny Nikdy nepracujte s nářadím, které má poškozený el. kabel nebo vidlici, nebo spadlo na zem a je jakýmkoliv způsobem poškozené. V případě použití prodlužovacícho kabelu vždy zkontrolujte, že jeho technické parametry odpovídají údajům uvedeným na typovém štítku nářadí. Je-li elektrické nářadí používáno venku, používejte prodlužovací kabel vhodný pro venkovní použití. Při použití prodlužovacích bubnů je nutné je rozvinout, aby nedocházelo k přehřátí kabelu. Je-li elektrické nářadí používáno ve vlhkých prostorech nebo venku, je povoleno jej používat pouze, pokud je zapojeno do el. obvodu s proudovým chráničem 30 ma. Použití el. obvodu s chráničem /RCD/ snižuje riziko úrazu elektrickým proudem. Ruční el. nářadí držte výhradně za izolované plochy určené k uchopení, protože při provozu může dojít ke kontaktu řezacího či vrtacího příslušenství se skrytým vodičem nebo s napájecí šňůrou nářadí. Bezpečnost osob Při používání elektrického nářadí buďte pozorní a ostražití, věnujte maximální pozornost činnosti, kterou právě provádíte. Soustřeďte se na práci. Nepracujte s elektrickým nářadím pokud jste unaveni, nebo jste-li pod vlivem drog, alkoholu nebo léků. I chvilková nepozornost při používání elektrického nářadí může vést k vážnému poranění osob. Při práci s el. nářadím nejezte, nepijte a nekuřte. Používejte ochranné pomůcky. Vždy používejte ochranu zraku. Používejte ochranné prostředky odpovídající druhu práce, kterou provádíte. Ochranné pomůcky jako např. respirátor, bezpečnostní obuv s protiskluzovou úpravou, pokrývka hlavy nebo ochrana sluchu používané v souladu s podmínkami práce snižují riziko poranění osob. Vyvarujte se neúmyslného zapnutí nářadí. Nepřenášejte nářadí, které je připojeno k elektrické síti, s prstem na spínači nebo na spoušti. Před připojením k elektrickému napájení se ujistěte, že spínač nebo spoušť jsou v poloze vypnuto. Přenášení nářadí s prstem na spínači nebo zapojování vidlice nářadí do zásuvky se zapnutým spínačem může být příčinou vážných ůrazů. Před zapnutím nářadí odstraňte všechny seřizovací klíče a nástroje. Seřizovací klíč nebo nástroj, který zůstane připevněn k otáčející se části elektrického nářadí může být příčinou poranění osob. Vždy udržujte stabilní postoj a rovnováhu. Pracujte jen tam, kam bezpečně dosáhnete. Nikdy nepřeceňujte vlastní sílu. Nepoužívejte elektrické nářadí, jste-li unaveni. Oblékejte se vhodným způsobem. Používejte pracovní oděv. Nenoste volné oděvy ani šperky. Dbejte na to, aby se vaše vlasy, oděv, rukavice nebo jiná část vašeho těla nedostala do přílišné blízkosti rotujících nebo rozpálených částí el.nářadí. Připojte zařízení k odsávání prachu. Jestliže má nářadí možnost připojení zařízení pro zachycování nebo odsávání prachu, zajistěte, aby došlo k jeho řádnému připojení a používání. Použití těchto zařízení může omezit nebezpečí vznikající prachem. Pevně upevněte obrobek. Použijte truhlářskou svěrku nebo svěrák pro upevnění dílu, který budete obrábět. FDH 2001-E

9 Obecné bezpečnostní pokyny 27 CZ Nepoužívejte elektrické nářadí pokud jste pod vlivem alkoholu, drog, léků nebo jiných omamných či návykových látek. Toto zařízení není určené pro použití osobami (včetně dětí) se sníženými fyzickými, smyslovými nebo mentálními schopnostmi nebo s nedostatkem zkušeností a znalostí, pokud nejsou pod dozorem nebo nedostali pokyny s ohledem na použiti zařízení od osoby zodpovědné za jejich bezpečnost. Děti musí být pod dozorem, aby jste se ujistili, že si nehrají se zařízením. Používání elektrického nářadí a jeho údržba El. nářadí vždy odpojte z el. sítě v případě jakéhokoliv problému při práci, před každým čistěním nebo údržbou, při každém přesunu a po ukončení práce! Nikdy nepracujte s el. nářadím, pokud je jakýmkoliv způsobem poškozené. Pokud začne nářadí vydávat abnormální zvuk nebo zápach, okamžitě ukončete práci. Elektrické nářadí nepřetěžujte. Elektrické nářadí bude pracovat lépe a bezpečněji, pokud jej budete provozovat v otáčkách, pro které bylo navrženo. Používejte správné nářadí, které je určeno pro danou činnost. Správné nářadí bude lépe a bezpečněji vykonávat práci, pro kterou bylo zkonstruováno. Nepoužívejte elektrické nářadí, které nelze bezpečně zapnout a vypnout ovládacím spínačem. Používání takového nářadí je nebezpečné. Vadné spínače musí být opraveny certifikovaným servisem. Odpojte nářadí od zdroje elektrické energie předtím, než začnete provádět jeho seřizování, výměnu příslušenství nebo údržbu. Toto opatření zamezí nebezpečí náhodného spuštění. Nepoužívané elektrické nářadí ukliďte a uschovejte tak, aby bylo mimo dosah dětí a nepovolaných osob. Elektrické nářadí v rukou nezkušených uživatelů může být nebezpečné. Elektrické nářadí skladujte na suchém a bezpečném místě. Udržujte elektrické nářadí v dobrém stavu. Pravidelně kontrolujte seřízení pohybujících se částí a jejich pohyblivost. Kontrolujte zda nedošlo k poškození ochranných krytů nebo jiných částí, které mohou ohrozit bezpečnou funkci elektrického nářadí. Je-li nářadí poškozeno, před dalším použitím zajistěte jeho řádnou opravu. Mnoho úrazů je způsobeno špatně udržovaným elektrickým nářadím. Řezací nástroje udržujte ostré a čisté. Správně udržované a naostřené nástroje usnadňují práci, omezují nebezpečí zranění a práce s nimi se snáze kontroluje. Použití jiných příslušenství než těch, která jsou uvedena v návodu k obsluze mohou způsobit poškození nářadí a být příčinou zranění. Elektrické nářadí, příslušenství, pracovní nástroje atd. používejte v souladu s těmito pokyny a takovým způsobem, který je předepsán pro konkrétní elektrické nářadí a to s ohledem na dané podmínky práce a druh prováděné práce. Používání nářadí k jiným účelúm, než pro jaké je určeno, může vést k nebezpečným situacím. ELEKTRICKÝ RUČNÍ HOBLÍK NÁVOD K OBSLUZE

10 CZ 28 Obecné bezpečnostní pokyny Používání akumulátorového nářadí Před vložením akumulátoru se přesvědčte, že je vypínač v poloze 0-vypnuto. Vložení akumulátoru do zapnutého nářadí může být příčinou nebezpečných situací. K nabíjení akumulátorů používejte pouze nabíječky předepsané výrobcem. Použití nabíječky pro jiný typ akumulátoru může mít za následek jeho poškození a vznik požáru. Používejte pouze akumulátory určené pro dané nářadí. Použití jiných akumulátorů může být příčinou zranění nebo vzniku požáru. Pokud není akumulátor používán, uchovávejte ho odděleně od kovových předmětů jako jsou svorky, klíče, šrouby a jiné drobné kovové předměty, které by mohly způsobit spojení jednoho kontaktu akumulátoru s druhým. Zkratování akumulátoru může zapříčinit zranění, popáleniny nebo vznik požáru. S akumulátory zacházejte šetrně. Při nešetrném zacházení může z akumulátoru uniknout chemická látka. Vyvarujte se kontaktu s touto látkou a pokud i přesto dojde ke kontaktu, vymyjte postižené místo proudem tekoucí vody. Pokud se chemická látka dostane do očí, vyhledejte ihned lékařskou pomoc. Chemická látka z akumulátoru může způsobit vážná poranění. Servis Nevyměňujte části nářadí, neprovádějte sami opravy, ani jiným způsobem nezasahujte do konstrukce nářadí. Opravy nářadí svěřte kvalifikovaným osobám. Každá oprava nebo úprava výrobku bez oprávnění naší společnosti je nepřípustná (může způsobit úraz, nebo škodu uživateli). Elektrické nářadí vždy nechte opravit v certifikovaném servisním středisku. Používejte pouze originální nebo doporučené náhradní díly. Zajistíte tak bezpečnost Vaši i Vašeho nářadí. FDH 2001-E

11 Symboly 29 CZ 2. SYMBOLY Noste ochrannou prachovou masku Nevhazujte je do běžného odpadu ELEKTRICKÝ RUČNÍ HOBLÍK NÁVOD K OBSLUZE

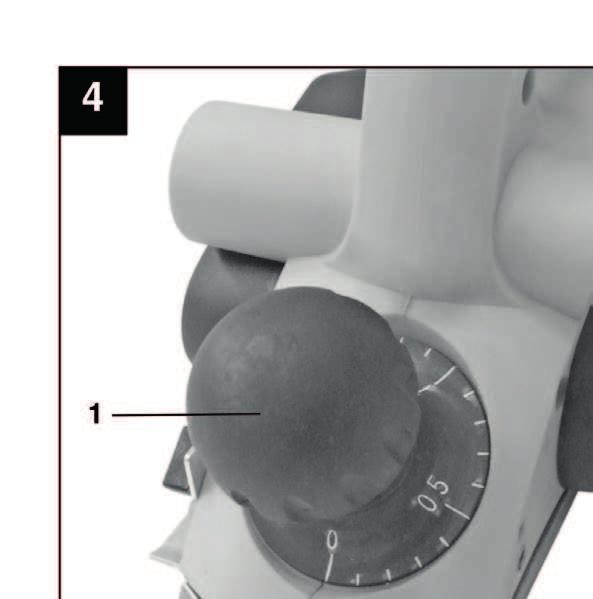

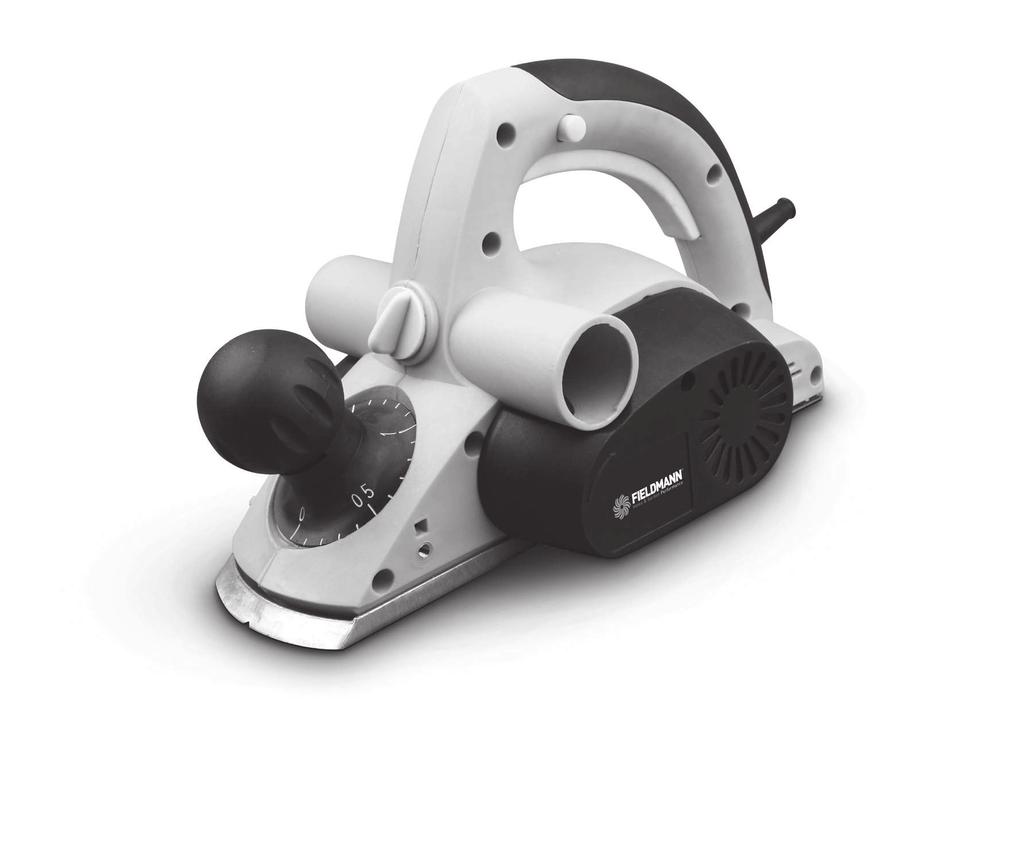

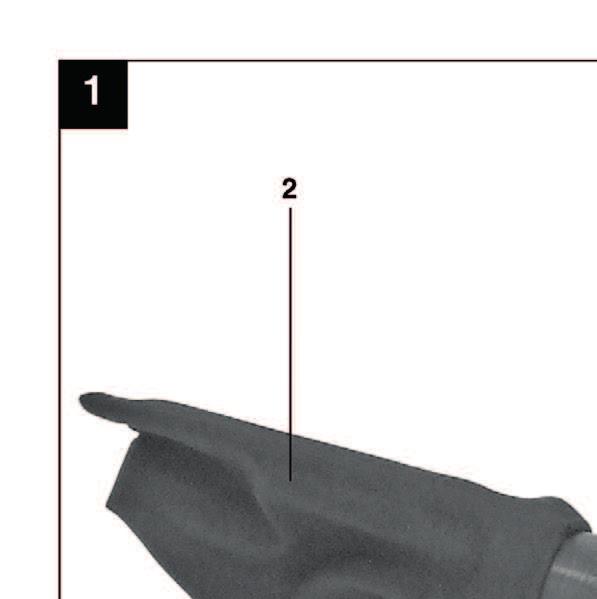

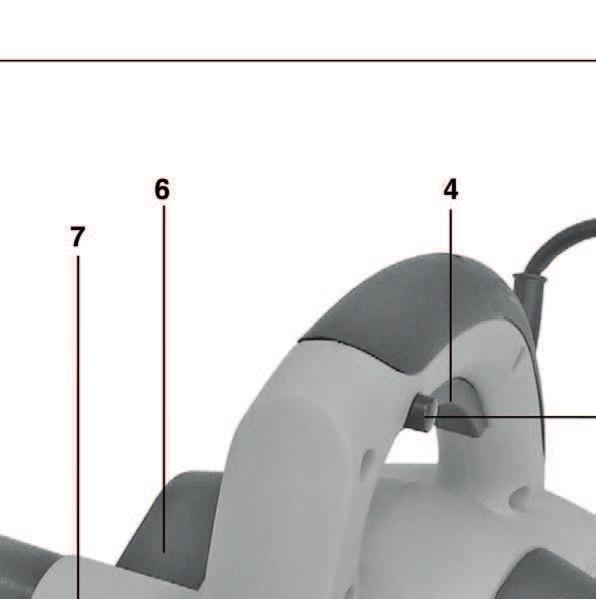

12 CZ 30 Popis přístroje Použití podle účelu určení Před uvedením do provozu 3. POPIS PŘÍSTROJE (obr. 1/2/3) 1. Nastavovací knoflík pro hloubku třísky 2. Sáček na zachytávání prachu 3. Blokování zapnutí 4. Zapínač / vypínač 5. Zadní základová deska 6. Kryt řemene 7. Vyhazování hoblin 8. Přední základová deska 10. Síťový kabel 11. Křídlový šroub pro stupnici na měření hloubky stupňů 12. Stupnice na měření hloubky stupňů 13. Paralelní doraz 4. POUŽITÍ PODLE ÚČELU URČENÍ Elektrický ruční hoblík je určen na hoblování, drážkování a zkosování hran dřevěných dílů. Stroj smí být používán pouze podle svého účelu určení. Každé další toto překračující použitíneodpovídá použití podle účelu určení. Za z toho vyplývající škody nebo zranění všeho druhu ručí uživatel/obsluhující osoba a ne výrobce. Dbejte prosím na to, že naše přístroje nebyly podle svého účelu určení konstruovány pro živnostenské, řemeslnické nebo průmyslové použití. Nepřebíráme žádné ručení, pokud je přístroj používán v živnostenských, řemeslných nebo průmyslových podnicích a při srovnatelných činnostech. 5. PŘED UVEDENÍM DO PROVOZU Před zapnutím se přesvědčte, zda údaje na typovém štítku souhlasí s údaji sítě. Než začnete na přístroji provádět nastavení, vždy vytáhněte síťovou zástrčku ze zásuvky. 5.1 Nastavení hloubky třísky (obr. 4/pol. 1) Otáčením nastavovacího knoflíku pro hloubku třísky (1) může být v 0,1 mm krocích nastavena hloubka třísky 0 2 mm.. Otáčení nastavovacího knoflíku pro hloubku třísky (1) ve směru hodinových ručiček: větší hloubka třísky. FDH 2001-E

13 Před uvedením do provozu Obsluha 31 CZ Otáčení nastavovacího knoflíku pro hloubku třísky (1) proti směru hodinových ručiček: menší hloubka třísky. Po ukončení práce nastavit hloubku třísky tak, aby nůž nevyčníval ven a byl tím chráněn proti poškození. K tomu otočte nastavovací knoflík pro hloubku třísky do polohy Odsávání hoblin (obr. 5-6) Pro optimální odsávání hoblin můžete na elektrický ruční hoblík připojit sáček na zachytávání prachu (2), obsažený v rozsahu dodávky. K tomu nasuňte sáček na zachytávání prachu (2) na otvor vyhazování hoblin (7) elektrického ručního hoblíku. 5.3 Paralelní doraz (obr. 7/pol. 13) Použijte paralelní doraz (13), pokud budete hoblovat paralelně k okraji obrobku. Montáž paralelního dorazu (obr. 7) Upevněte držák (d) paralelního dorazu pomocí dodaného křídlového šroubu (a) na levé straně přístroje. Nyní spojte držák (d) se saněmi paralelního dorazu (13). Vodicí lišta musí být vyrovnána vždy směrem dolů. Nastavte mezi paralelním dorazem a okrajem obrobku potřebnou vzdálenost. Díly upevněte pomocí vratového šroubu (b) a křídlové matice (c). 6. OBSLUHA 6.1 Zapínač/vypínač (obr. 8) Elektrický ruční hoblík je vybaven bezpečnostním spínačem na zabránění úrazům. Na zapnutí stisknout boční blokovací knoflík (3) a spínací tlačítko(4). Na vypnutí elektrického ručního hoblíku pustit spínací tlačítko (4). Spínací tlačítko (4) se vrátí do výchozí polohy. 6.2 Pracovní pokyny Pozor: Elektrický ruční hoblík smí být přibližován k obrobku pouze v zapnutém stavu Hoblování ploch Nastavte požadovanou hloubku třísky. Elektrický ruční hoblík přiložit přední základovou deskou na obrobek určený k opracování a hoblík zapnout. Elektrický ručník hoblík posunovat přes plochu oběma rukama, přitom musí přední a zadní základová deska zcela přiléhat. Ke konečným úpravám ploch nastavit pouze malou hloubku třísky a plochu několikrát opracovat. ELEKTRICKÝ RUČNÍ HOBLÍK NÁVOD K OBSLUZE

14 CZ 32 Obsluha Výměna síťového napájecího vedení Srážení hran (obr. 9-10) Na přední základové desce je zapracována drážka tvaru V (a), s jejíž pomocí můžete hladce hoblovat hrany v úhlu 45. Zapněte přístroj a nechte ho dosáhnout jeho plné rychlosti. Nasaďte drážku tvaru V (a) hoblíku v úhlu 45 na hranu obrobku. Nyní veďte elektrický ruční hoblík po délce hrany obrobku. Abyste dosáhli kvalitativně dobrého výsledku, měli byste udržovat konstantní rychlost posuvu a polohu úhlu Hoblování stupňů (obr. 7/11) Za pomoci paralelního dorazu (13) mohou být hoblovány stupně. Namontujte paralelní doraz (13) na levé straně přístroje (viz bod 5.3). Namontujte hloubkový doraz tak, že upevníte stupnici na měření hloubky stupňů (12) pomocí zajišťovacího šroubu (11) vpředu napravo na krytu hoblíku (viz obr. 11). Povolte zajišťovací šroub (11) a umístěte stupnici na měření hloubky stupňů (12) tak, aby byla ukazována požadovaná hloubka stupně.zajišťovací šroub (11) opět utáhněte. Šířka stupňů: Šířka stupňů může být nastavena pomocí paralelního dorazu (13). Hloubka stupňů: Doporučujeme nastavit hloubku třísky 2 mm a obrobek tolikrát přehoblovat, až je dosaženo požadované hloubky stupně. 7. VÝMĚNA SÍŤOVÉHO NAPÁJECÍHO VEDENÍ Pokud je síťové napájecí vedení poškozeno, musí být nahrazeno výrobcem nebo jeho zákaznickým servisem nebo kvalifikovanou osobou, aby se zabránilo nebezpečím. FDH 2001-E

15 Čištění, údržba a objednání náhradních dílů 33 CZ 8. ČIŠTĚNÍ, ÚDRŽBA A OBJEDNÁNÍ NÁHRADNÍCH DÍLŮ Před všemi čisticími pracemi vytáhněte síťovou zástrčku. 8.1 Čištění Udržujte bezpečnostní zařízení, větrací otvory a kryt motoru tak prosté prachu a nečistot, jak jen to je možné. Otřete přístroj čistým hadrem nebo ho profoukněte stlačeným vzduchem při nízkém tlaku. Doporučujeme přímo po každém použití přístroj vyčistit. Pravidelně přístroj čistěte vlhkým hadrem a trochou mazlavého mýdla. Nepoužívejte žádné čisticí prostředky nebo rozpouštědla, mohlo by dojít k poškození plastových částí přístroje. Dbejte na to, aby se dovnitř přístroje nedostala voda. 8.2 Uhlíkové kartáčky Při nadměrné tvorbě jisker nechte překontrolovat odborníkem uhlíkové kartáčky. Pozor! Uhlíkové kartáčky smí vyměnit pouze kvalifikovaný odborník Výměna hoblovacích nožů (obr ) Pozor : Před všemi pracemi na stroji vytáhnout síťovou zástrčku ze zásuvky! Na výměnu hoblovacích nožů potřebujete přiložený klíč na šrouby (a). Elektrický ruční hoblík je osazen dvěma oboustrannými noži z tvrdokovu. Oboustranné nože mají dvě ostří a mohou být otočeny. Díky vodicí drážce oboustranných nožů je při výměně zaručeno stejné nastavení výšky. Opotřebované, tupé nebo poškozené nože musí být vyměněny. Oboustranné nože z tvrdokovu nelze nabrousit. Přiloženým klíčem na šrouby (a) povolte tři šrouby se šestihrannou hlavou (c) a pomocí kusu dřeva oboustranné nože z tvrdokovu bočně z hřídele hoblíku vysuňte. (viz obr. 12). Před montáží vyčistěte místo uložení nožů. Montáž nožů se provádí v opačném pořadí. Zkontrolujte, zda hoblovací nůž souhlasí s oběma konci hřídele hoblíku. Vyměňte vždy oba nože, aby byl zaručen rovnoměrný úběr třísky. Pozor: Před uvedením elektrického ručního hoblíku do provozu je třeba zkontrolovat správnou montážní polohu a pevnost nožů! Kontrola správného nastavení (obr. 13) (8) Přední základová deska (pohyblivá hoblovací botka) (5) Zadní základová deska (pevná hoblovací botka) 1. Správné nastavení Výsledek: Hladký ohoblovaný povrch ELEKTRICKÝ RUČNÍ HOBLÍK NÁVOD K OBSLUZE

16 CZ 34 Čištění, údržba a objednání náhradních dílů 2. Zářezy v povrchu Problém: Ostří hoblovacího nože (nebo obou hoblovacích nožů) neprobíhá paralelně k výšce zadní základové desky. 3. Zářezy na začátku hoblované plochy Problém: Ostří hoblovacího nože (nebo obou hoblovacích nožů) leží pod výškou zadní základové desky. 4. Zářezy na konci hoblované plochy Problém: Ostří hoblovacího nože (nebo obou hoblovacích nožů) leží nad výškou zadní základové desky. 8.4 Výměna hnacího řemene (obr ) Výměnu řemene by měl provádět kvalifikovaný odborník. Hnací řemen (b) musí být vyměněn v tom případě, když je opotřebován. Povolte šrouby (a) a odejměte postranní kryt řemene (6). Odstraňte opotřebovaný hnací řemen (b) a vyčistěte obě řemenice (c/d). Položte nový hnací řemen na malou řemenici (c) Dbejte na to, aby podélné drážky hnacího řemene ležely ve vodicích drážkách hnacích kol. Kryt řemene (6) nasadit a pomocí šroubů (a) upevnit. 8.5 Údržba Uvnitř přístroje se nevyskytují žádné další, údržbu vyžadující, díly. 8.6 Objednání náhradních dílů: Při objednávce náhradních dílů je třeba uvést následující údaje: Typ přístroje Číslo výrobku přístroje Identifikační číslo přístroje Číslo náhradního dílu požadovaného náhradního dílu Aktuální ceny a informace naleznete na FDH 2001-E

17 Technické údaje 35 CZ 9. TECHNICKÉ ÚDAJE ELEKTRICKÝ RUČNÍ HOBLÍK: Síťové napětí: 230 V/50 Hz Příkon 750 W Otáčky chodu naprázdno: min -1 Hloubka třísky: 0-2 mm Falcovací hloubka: 0-6 mm Šířka záběru: 82 mm Třída ochrany: II Hmotnost: 2,9 kg Hluk a vibrace Hluk a vibrace změřeny podle normy EN Hladina akustického tlaku LpA Hladina akustického výkonu LWA 87 db(a) 87 db(a) Noste ochranu sluchu. Působení hluku může způsobit ztrátu sluchu. Hodnoty celkových vibrací změřeny podle normy EN Emisní hodnota vibrací ah = 4,189 m/s 2 Pozor! Hodnota vibrací se podle oblasti použití elektrického nářadí mění a ve výjimečných případech se může pohybovat nad udanou hodnotou. ELEKTRICKÝ RUČNÍ HOBLÍK NÁVOD K OBSLUZE

18 CZ 36 Likvidace 10. LIKVIDACE POKYNY A INFORMACE O NAKLÁDÁNÍ S POUŽITÝM OBALEM Použitý obalový materiál odložte na místo určené obcí k ukládání odpadu. LIKVIDACE POUŽITÝCH ELEKTRICKÝCH A ELEKTRONICKÝCH ZAŘÍZENÍ Tento symbol na produktech anebo v průvodních dokumentech znamená, že použité elektrické a elektronické výrobky nesmí být přidány do běžného komunálního odpadu. Ke správné likvidaci, obnově a recyklaci předejte tyto výrobky na určená sběrná místa. Alternativně v některých zemích Evropské unie nebo jiných evropských zemích můžete vrátit své výrobky místnímu prodejci při koupi ekvivalentního nového produktu. Správnou likvidací tohoto produktu pomůžete zachovat cenné přírodní zdroje a napomáháte prevencipotenciálních negativních dopadů na životní prostředí a lidské zdraví, což by mohly být důsledky nesprávné likvidace odpadů. Další podrobnosti si vyžádejte od místního úřadu nebo nejbližšího sběrného místa. Při nesprávné likvidaci tohoto druhu odpadu mohou být v souladu s národními předpisy uděleny pokuty. Pro podnikové subjekty v zemích Evropské unie Chcete-li likvidovat elektrická a elektronická zařízení, vyžádejte si potřebné informace od svého prodejce nebo dodavatele. Likvidace v ostatních zemích mimo Evropskou unii Tento symbol je platný v Evropské unii. Chcete-li tento výrobek zlikvidovat, vyžádejte si potřebné informace o správném způsobu likvidace od místníchúřadů nebo od svého prodejce. Tento výrobek splňuje veškeré základní požadavky směrnic EU, které se na nějvztahují. Změny v textu, designu a technických specifikací se mohou měnit bez předchozího upozornění a vyhrazujeme si právo na jejich změnu.. FDH 2001-E
