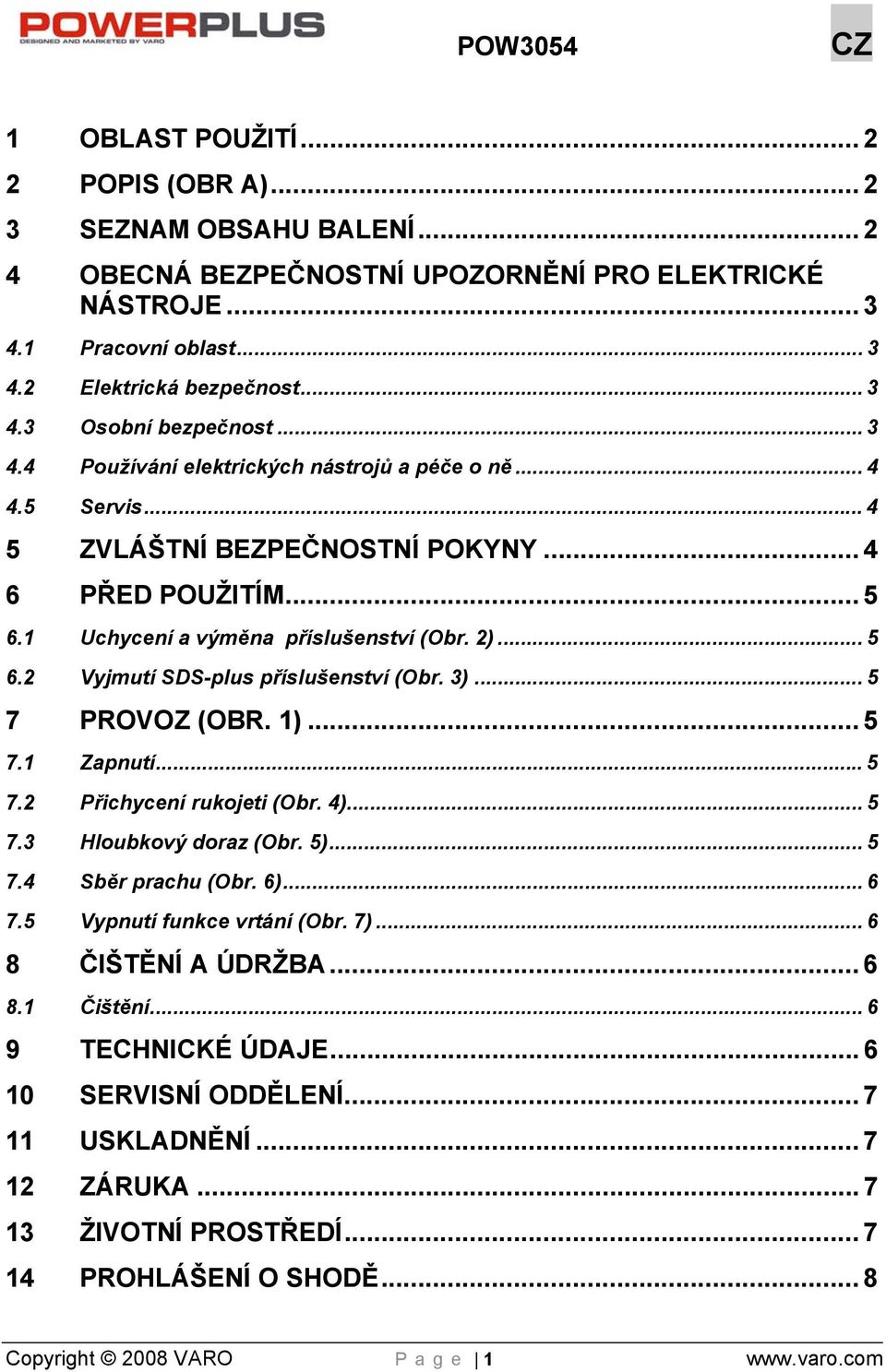

1 POW3054 CZ 1 OBLAST POUŽITÍ POPIS (OBR A) SEZNAM OBSAHU BALENÍ OBECNÁ BEZPEČNOSTNÍ UPOZORNĚNÍ PRO ELEKTRICKÉ NÁSTROJE Pracovní oblast Elektrická bezpečnost Osobní bezpečnost Používání elektrických nástrojů a péče o ně Servis ZVLÁŠTNÍ BEZPEČNOSTNÍ POKYNY PŘED POUŽITÍM Uchycení a výměna příslušenství (Obr. 2) Vyjmutí SDS-plus příslušenství (Obr. 3) PROVOZ (OBR. 1) Zapnutí Přichycení rukojeti (Obr. 4) Hloubkový doraz (Obr. 5) Sběr prachu (Obr. 6) Vypnutí funkce vrtání (Obr. 7) ČIŠTĚNÍ A ÚDRŽBA Čištění TECHNICKÉ ÚDAJE SERVISNÍ ODDĚLENÍ USKLADNĚNÍ ZÁRUKA ŽIVOTNÍ PROSTŘEDÍ PROHLÁŠENÍ O SHODĚ... 8 Copyright 2008 VARO Page 1

2 KOMBINOVANÉ BOURACÍ KLADIVO 850W POW OBLAST POUŽITÍ Kladivo je určeno k bourání a sekání do kamene a betonu. Nástroj není určen ke komerčnímu využití. POW3054 CZ UPOZORNĚNÍ! Než začnete zařízení používat, přečtěte si v zájmu své vlastní bezpečnosti tuto příručku a obecné bezpečnostní instrukce. Váš elektrický nástroj by se měl předávat dalším osobám jen s těmito pokyny. 2 POPIS (OBR A) 1. Protiprachový kryt 2. Objímka 3. Vypínač 4. Přídavná rukojeť 5. Kryt uhlíkových kartáčů 6. Hloubkový doraz 7. Vypnutí funkce vrtání 3 SEZNAM OBSAHU BALENÍ Odstraňte veškeré balicí materiály Odstraňte zbývající obaly a přepravní přípravky (jsou-li přítomny) Zkontrolujte úplnost obsahu obalu. Zkontrolujte, zda na zařízení, síťové přívodní šňůře, zástrčce a veškerém příslušenství nevznikly během přepravy škody. Uložte si balicí materiály na co nejdelší dobu, nejlépe až do konce záruční doby. Potom je zlikvidujte vyhozením do místního systému na odvoz odpadu. Kufřík Kladivo Hloubkový doraz P řídavná rukojeť Prachovka VAROVÁNÍ Balicí materiály nejsou vhodné na hraní! Děti si nesmějí hrát s plastovými sáčky! Nebezpečí udušení! Jestliže shledáte chybějící nebo poškozené díly, obraťte se na svého obchodníka. Copyright 2008 VARO Page 2

3 POW3054 CZ 4 OBECNÁ BEZPEČNOSTNÍ UPOZORNĚNÍ PRO ELEKTRICKÉ NÁSTROJE Přečtěte si všechna bezpečnostní upozornění a všechny instrukce. Nedodržení upozornění a instrukcí může vést k zasažení elektrickým proudem, požáru a/nebo vážnému úrazu. Uschovejte si upozornění a instrukce, abyste do nich mohli později nahlédnout. Termín "elektrický nástroj" v upozorněních znamená elektrický nástroj připojený (kabelem) k síti nebo elektrický nástroj provozovaný (bez kabelu) na baterii. 4.1 Pracovní oblast Udržujte pracoviště čistě a dobře osvětlené. Tmavá a nepřehledná pracoviště zvyšují riziko nehody. Neprovozujte elektrické nástroje ve výbušném prostředí, například v přítomnosti hořlavých kapalin, plynů nebo prachu. Elektrické nástroje produkují jiskry, které mohou prach nebo výpary zapálit. Při práci s elektrickým nástrojem se držte mimo dosah dětí a okolostojících osob. Mohou odvést vaši pozornost a ztratíte kontrolu nad nástrojem. 4.2 Elektrická bezpečnost Vždy kontrolujte, zda napájecí soustava odpovídá napětí uvedenému na typovém štítku. Zástrčky elektrického nástroje musejí odpovídat zásuvkám. Zástrčku nikdy nijak neupravujte. S uzemněnými elektrickými nástroji nepoužívejte nikdy rozvodné zástrčky. Riziko zasažení elektrickým proudem je menší u neupravovaných zástrček a kompatibilních zásuvek. Vyhýbejte se tělesnému kontaktu s uzemněnými povrchy například na trubkách, radiátorech, sporácích a ledničkách. Nebezpečí zasažení elektrickým proudem je větší, jestliže je vaše tělo uzemněné. Nevystavujte elektrické nástroje dešti nebo vlhkosti. Voda, která se dostane do elektrického nástroje, zvyšuje riziko zasažení elektrickým proudem. S připojovacím kabelem zacházejte opatrně. Nikdy na něm nástroj nenoste a netahejte za něj při vytahování zástrčky ze zásuvky. Kabel chraňte před teplem, olejem, ostrými hranami a pohybujícími se díly. Poškozené nebo zapletené kabely zvyšují riziko zasažení elektrickým proudem. Při práci s elektrickým nástrojem pod širým nebem používejte prodlužovací kabel vhodný k vnějšímu použití. Použití kabelu vhodného k vnějšímu použití zmenšuje riziko zasažení elektrickým proudem. Je-li práce s elektrickým nástrojem na vlhkém místě nevyhnutelná, použijte zdroj proudu chráněný před zbytkovým proudem (RCD). Použití RCD zmenšuje riziko zasažení elektrickým proudem. 4.3 Osobní bezpečnost Při práci s elektrickým nástrojem buďte pozorní, sledujte, co děláte, a řiďte se zdravým rozumem. Nepracujte s elektrickým nástrojem, když jste unavení nebo pod vlivem drog, alkoholu nebo léků. Chvilková nepozornost při zacházení s elektrickým nástrojem může vést k vážnému osobnímu zranění. Používejte bezpečnostní vybavení. Vždy si chraňte zrak. Bezpečnostní vybavení, jakým je protiprašný respirátor, neklouzavá bezpečnostní obuv, ochranná přilba nebo chránič sluchu, které se použije, kdykoliv to okolnosti vyžadují, omezuje osobní zranění. Vyhýbejte se nahodilému spuštění. Před připojením nástroje k síti se ubezpečte, že je vypínač v poloze vypnuto. Nošení nástrojů s prstem na vypínači a připojování nástrojů k síti s vypínačem v poloze zapnuto zvyšuje riziko nehody. Copyright 2008 VARO Page 3

4 POW3054 CZ Před nastartováním nástroje odstraňte veškeré stavěcí klíny a klíče. Klín nebo klíč ponechaný v otáčivé části elektrického nástroje může způsobit osobní zranění. Nesnažte se dosáhnout příliš daleko. Vždy si udržujte pevný postoj a rovnováhu. Tak máte nástroj pod lepší kontrolou v neočekávaných situacích. Vhodně se oblékejte. Nenoste volné oblečení ani bižuterii. Udržujte své vlasy, oblečení a rukavice mimo dosah pohybujících se dílů. Volné oblečení, bižuterie nebo dlouhé vlasy se mohou zachytit v pohybujících se dílech. Jsou-li k dispozici mechanismy umožňující odvádění a sběr prachu, zabezpečte jejich připojení a řádné používání. Použití těchto mechanismů snižuje rizika vyvolávaná působením prachu. 4.4 Používání elektrických nástrojů a péče o ně Při práci s elektrickým nástrojem nepoužívejte sílu. Používejte pro své cíle správný nástroj. Správný elektrický nástroj vykoná svůj úkol lépe a bezpečněji rychlostí, pro kterou byl zkonstruován. Nepoužívejte elektrický nástroj, jestliže ho nelze vypínačem zapnout i vypnout. Každý elektrický nástroj, který nelze ovládat vypínačem, je nebezpečný a je třeba ho opravit. Před prováděním jakýchkoliv změn, výměnou příslušenství nebo uskladňováním elektrických nástrojů odpojte zástrčku od zdroje energie. Taková preventivní bezpečnostní opatření snižují riziko náhodného zapnutí elektrického nástroje. Nepoužívané elektrické nástroje ukládejte mimo dosah dětí a osobám, které nejsou obeznámeny s nástrojem ani s těmito pokyny, s ním nedovolte pracovat. Elektrické nástroje jsou v rukách neškolených uživatelů nebezpečné. Provádějte údržbu elektrických nástrojů. Kontrolujte lehký chod pohyblivých dílů, ověřujte jejich celistvost a veškeré ostatní podmínky schopné ovlivnit, jak nástroj funguje. Při poškození dejte elektrický nástroj před dalším použitím opravit. Mnoho nehod způsobuje právě nedostatečná údržba elektrických nástrojů. Řezné nástroje udržujte ostré a čisté. Je méně pravděpodobné, že řádně udržované řezné nástroje s ostrými břity někde zadrhnou, a proto se snáze ovládají. Používejte elektrický nástroj, příslušenství a nástrojové bity atd. v souladu s těmito pokyny a způsobem předepsaným pro konkrétní typ elektrického nástroje; přitom berte v úvahu pracovní podmínky a práci, již je třeba vykonat. Použití elektrického nástroje k činnosti jiné než předpokládané může vytvořit nebezpečnou situaci. 4.5 Servis Servisní práce na elektrickém nástroji přenechejte kvalifikovanému technikovi, který používá výhradně originální náhradní díly. Tak si zajistíte, že nástroj bude i nadále bezpečný. 5 ZVLÁŠTNÍ BEZPEČNOSTNÍ POKYNY Důležité! V zájmu ochrany vašeho zdraví a v rámci prevence proti úrazům je doporučeno dodržovat následující instrukce. Před použitím výrobku si všechny pokyny pozorně přečtěte. Zkontrolujte napětí na štítku výrobku. Pokud používáte prodlužovací kabel na bubnu, vždy odmotejte z bubnu vše.minimální průřez je 1.0 mm*. Pokud používáte kladivo ve venkovním prostředí, připojte se k síti pomocí H07RN-F 3G 1.5 mm1 prodlužovacího kabelu a chraňte koncovky kabelu přes deštěm a v provozuschopném stavu. Při práci na žebříku nebo lešení zajistěte dostatečný prostor pro stabilní postoj. Při práci používejte detektory kabelů a trubek ve zdech. Nedotýkejte se drátů pod proudem. Používejte pomůcky chránící sluch. Ztráta sluchu je postupný proces! Při práci, kde se vytváří prach používejte ochranné brýle a respirační masku. Copyright 2008 VARO Page 4

5 POW3054 CZ Nepoužívejte v prostředích, kde dochází k výparům nebo jsou uskladněny hořlavé kapaliny. Před čištěním nebo jakoukoliv manipulací vždy odpojte kabel z el.sítě. Kabel chraňte před poničením a olejem. Nikdy kladivo nepřetěžujte. Pracovní plochu zabezpečte. Důležité: Je nutné, aby jste dodržovaly veškeré místní předpisy vztahující se k instalaci, provozu a údržbě. Sekače a vrtáky mohou být náhodně vymrštěny z kladiva a způsobit poranění: P řed započetím práce vždy zkontrolujte, zda je příslušenství v kladivu řádně upevněno. Jakmile práci ukončíte, vyjměte kabel z el.sítě a poté vytáhněte příslušenství z kladiva. P řed výměnou příslušenství vždy vyjměte kabel z el.sítě. Chraňte svůj zrak I okolostojících osob před odlétajícími částmi zdi nebo bourané plochy. Používejte helmu! Noste pracovní rukavice. Vibrace mohou poranit horní končetiny. Vystavujte tělo vibracím jen v co nejkratší době. Kabely vždy držte daleko od rotujících částí kladiva. Skladujte mimo dosah dětí. Při přenášení kladiva jej vždy držte oběma rukama a ve stabilní pozici. 6 PŘED POUŽITÍM Místo, kde má být kladivo použito nejdříve prozkoumejte, zda se tam nenacházejí vodovodní a plynové trubky či dráty el.vedení. Před zapojením kabelu do el.sítě se ujistěte, že napětí v síti odpovídá napětí uvedeném na štítku výrobku. 6.1 Uchycení a výměna příslušenství (Obr. 2) Kladivo má SDS-plus uchycovací systém. Před uchycením příslušenství očistěte a namažte malou vrstvou tuku. Zatáhněte za objímku (A, obr. 2) a držte ji. Zatlačte a otočte příslušenstvím v držáku co nejdále to půjde, příslušenství se uchytí automaticky. Zkontrolujte, zda je příslušenství uchyceno. 6.2 Vyjmutí SDS-plus příslušenství (Obr. 3) Zatáhněte za objímku (A), držte ji a vyjměte příslušenství. 7 PROVOZ (OBR. 1) 7.1 Zapnutí Zapnutí: Stiskněte vypínač (3). Vypnutí: Stiskněte krátce vypínač (3) a pusťte jej. 7.2 Přichycení rukojeti (Obr. 4) V zájmu vyšší bezpečnosti vždy při práci používejte přídavnou rukojeť. Při práci s pomocnou rukojetí získáte vyšší stabilitu. Uvolněte a otočte uchycením rukojeti proti směru hodinových ručiček.poté uchycení rukojeti utáhněte. 7.3 Hloubkový doraz (Obr. 5) Uvolněte uchycení rukojeti a umístěte přímo do otvoru část hloubkového dorazu. Nastavte hloubkový doraz a uchycení rukojeti utáhněte. Copyright 2008 VARO Page 5

6 7.4 Sběr prachu (Obr. 6) Po ukončení prací vyjměte zařízení na sběr prachu. POW3054 CZ 7.5 Vypnutí funkce vrtání (Obr. 7) Pokud chcete s kladivem sekat, můžete vypnout funkci vrtání. Otočte přepínačem (7) na značku (c) ve směru šipek na nářadí (a). K opětovné aktivaci otočte přepínač (7) na pozici (b) vrtání s příklepem dle šipek (a). Důležité! Při práci s kladivem na něj netlačte! Přílišný tlak způsobí příliš velký tlak na motor a může poškodit výrobek. Pravidelně kontrolujte příslušenství. Špatné vrtáky nebo sekáče vyměňte. 8 ČIŠTĚNÍ A ÚDRŽBA Varování! Než začnete na zařízení provádět jakoukoliv práci, odpojte je od sítě. 8.1 Čištění Udržujte čisté větrací štěrbiny stroje, abyste předešli přehřátí motoru Pravidelně čistěte těleso stroje měkkou tkaninou, nejlépe po každém použití Udržujte větrací štěrbiny prosté prachu a nečistot. Jestliže nečistota nepovoluje, použijte měkkou tkaninu navlhčenou ve vodě s přídavkem mýdla Po ukončení práce je třeba zbavit výrobek nečistot.můžete použít stlačený vzduch k vyjmutí nečistot z otvorů ventilace (max 3 bary). Pravidelně kontrolujte uhlíkové kartáče (opotřebované uhlíkové kartáče mají za následek nadměrné jiskření a poruchy v otáčkách). Nikdy nepoužívejte rozpouštědla, jakými je benzín, alkohol, čpavková voda atd. Tato rozpouštědla mohou poškodit plastové díly. 9 TECHNICKÉ ÚDAJE Napětí / Kmitočet 230V / 50Hz Příkon 850W Rychlost při chodu naprázdno 800 min-1 Počet úderů: 3200 min -1 Vrtací výkon ([max): concrete/stone 26 mm Váha: 4.7 kg Ochranná třída II HLUKOVÉ ZATÍŽENÍ Hodnoty hlukových emisí se měří podle příslušné normy. Úroveň akustického tlaku LpA 96.2 db(a) Úroveň akustického výkonu LwA db(a) POZOR! Hladina akustického výkonu může přesáhnout 85 db(a), v takovém případě je třeba si nasadit individuální chránič sluchu. Copyright 2008 VARO Page 6

7 Vibrace POW3054 CZ m/s² 10 SERVISNÍ ODDĚLENÍ Poškozené vypínače je třeba nechat vyměnit v našem poprodejním servisním oddělení. Je-li poškozen spojovací kabel (nebo síťová zástrčka), je třeba jej nahradit speciálním spojovacím kabelem, který je k dispozici v našem servisním oddělení. Výměnu spojovacího kabelu musí provést naše servisní oddělení (viz poslední stránku) nebo kvalifikovaná osoba (kvalifikovaný elektrikář). 11 USKLADNĚNÍ Důkladně vyčistěte celý stroj i jeho příslušenství. Uložte jej mimo dosah dětí do stabilní a bezpečné polohy na chladném a suchém místě; vyhýbejte se příliš vysokým i příliš nízkým teplotám. Chraňte jej před přímým slunečním svitem. Je-li to možné, uchovávejte v temnu. Neukládejte jej v plastikových pytlích, ve kterých by se hromadila vlhkost. 12 ZÁRUKA V souladu s právními předpisy se na tento produkt vztahuje záruční doba 24 měsíců platná od data jeho zakoupení prvním uživatelem. Tato záruka se vztahuje na veškerý materiál a výrobní vady, ale nevztahuje se na: závady způsobené běžným opotřebením a opotřebením jednotlivých částí, jako jsou např. ložiska, kartáčky, kabely, zástrčky, vrtáky, bity, řezací lišty, atd., a dále na závady nebo poškození vzniklá hrubým zacházením, nehodami nebo úpravami. Záruka se nevztahuje ani na náklady na přepravu. Vyhrazujeme si právo odmítnout jakýkoliv nárok v případech, kdy nelze ověřit nákup, nebo kdy je jasné, že výrobek nebyl správně udržován (pravidelné čištění ventilačních otvorů, výměna uhlíkových kartáčků,...). Váš doklad o zakoupení je nutné uschovat, neboť je důkazem o datu zakoupení výrobku. Nedemontovaný nástroj musí být vrácen prodejci v přijatelně čistém stavu, v původním ochranném kufříku (pokud je součástí dodávky) spolu s dokladem o zakoupení výrobku. 13 ŽIVOTNÍ PROSTŘEDÍ Použité zařízení nelikvidujte spolu s běžným domovním odpadem, ale řiďte se předpisy vydanými s ohledem na ochranu životního prostředí. Použité elektrické výrobky by neměly být zahrnuty do domácího odpadu. Odevzdejte je k recyklaci do adekvátních sběrných středisek. Další informace vám sdělí místní správa nebo prodejce. Copyright 2008 VARO Page 7
