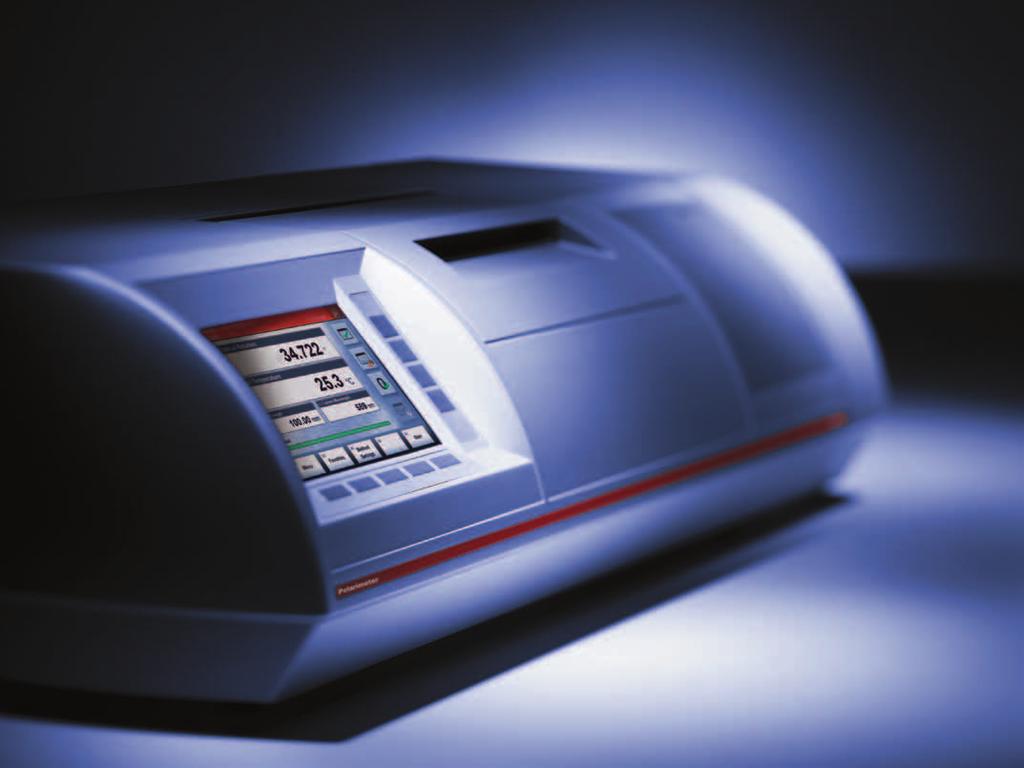

1 MCP 200 MCP 200/250 Sucromat Modulárny cirkulárny polarimeter a sacharimeter ::: Superior Optical Instruments

2 85 rokov inovačných procesov Anton Paar GmbH je výrobcom vysoko presných meracích a analytických prístrojov pre priemyselné i výskumné aplikácie. Na poli merania hustoty a koncentrácie je svetovo najúspešnejšou firmou. Vo výrobnom programe spoločnosti sú okrem týchto prístrojov aj viskozimetre, reometre, sacharometre, rőntgeny pre štrukturálnu analýzu, mikrovlnná syntéza a rozklad. Špičková kvalita všetkých produktov a ich neustále inovácie sú už viac ako 85 rokov zásadným predpokladom úspechu. Otvorený prístup k novým požiadavkám užívateľov a orientácia vo vývoji trhu s analytickou technikou tvorí základ nových ideí v konštrukcii prístrojov. R&D Anton Paar v spolupráci s externými výskumnými inštitúciami implementuje tieto návrhy do ďalších generácií prístrojov v špičkovej kvalite. Polarimetre MCP zúročenie troch desiatok rokov skúseností Nová generácia polarimetrov MCP je pokračovaním dlhej tradície výroby, počínajúc v roku 1980 s prvým radom Gyromat vyvinutým a dodávaným spoločnosťou Dr. Kernchen GmbH. V roku 2007 sa spoločnosť Dr. Kernchen stala súčasťou skupiny Anton Paar, známej svojimi vysoko kvalitnými reometrami, refraktometrami, hustomermi, prístrojmi pre meranie rýchlosti zvuku a špeciálnymi prístrojmi pre analýzu povrchov. MCP 300/500 je novou generáciou polarimetrov plne kompatibilných s medzinárodnými štandardmi (liekopisy, OIML, ASTM). Polarimetre MCP 200/300/500 Sucromat sú novou generáciou sacharometrov pre cukrovarnícky priemysel. Všetky typy spĺňajú požiadavky medzinárodných štandardov napr. ICUMSA, OIML alebo Australian Standard K 157.

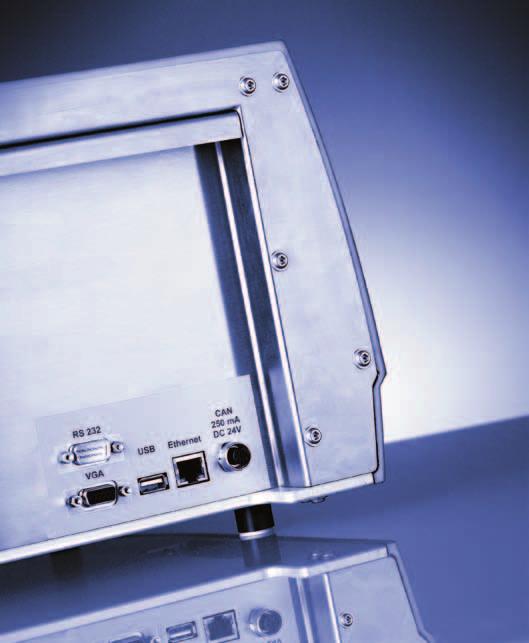

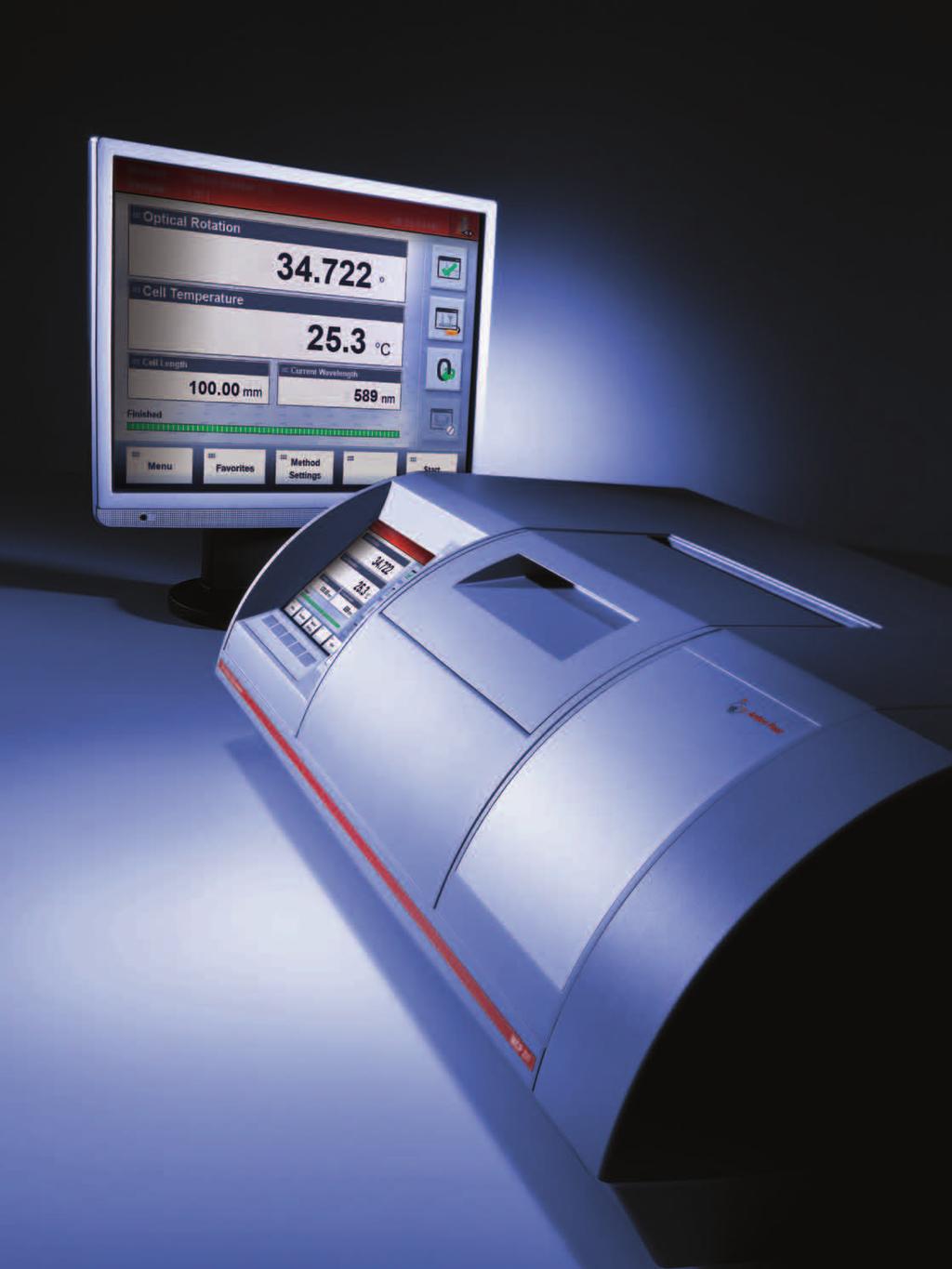

3 Jednoduchá obsluha Rad polarimetrov MCP bol vyvinutý s orientáciou na užívateľa. Ovládací softvér intuitívnym spôsobom krok za krokom naviguje užívateľa pri kalibrácii prístroja. Prístroj je možné ovládať pomocou dotykového displeja alebo v prípade agresívneho prostredia a drsných podmienok pomocou ovládacích tlačidiel umiestnených po stranách displeja. Polarimetre MCP je možné ľahko integrovať do existujúcich LIMS systémov pomocou rozhrania RS 232. Prístroj je tiež vybavený rozhraním pre eternet, CAN, VGA a štyrmi rozhraniami USB pre pripojenie čítačky čiarových kódov, klávesnice, myši, tlačiarne alebo USB disku. Tri z týchto rozhraní sú umiestnené na boku prístroja, takže pri pripojovaní externého príslušenstva nie je potrebné manipulovať s prístrojom. Polarimetre MCP si pre merania vyžadujú svetelný zdroj, sú preto vybavené wolfram-halogénovou žiarovkou s priemernou životnosťou okolo 2000 hodín. Výmena zdroja je jednoduchá a nevyžaduje si žiadne špeciálne znalosti. Žiarovka je umiestnená v samostatnom kryte, takže nie je potrebné otvárať celý prístroj. Možnosť jednoduchej výmeny svetelného zdroja znižuje náklady na servis a redukuje prípadné časové sklzy pri jeho poruche. Užívateľské funkcie a ľahký upgrade Polarimetre MCP využívajú modulárnu koncepciu, ktorá umožňuje špecifické užívateľské konfigurácie a poskytuje veľa možností pre budúce rozšírenie. Okrem štandardnej vlnovej dĺžky 589 nm je možné zaradiť ďalších sedem vlnových dĺžok zvolených podľa požadovanej aplikácie. Tieto vlnové dĺžky môžu byť pridané aj neskoršie, počas prevádzky polarimetra. Zaradenie peltier termostatu Špičkové aplikácie si vyžadujú vysoko presnú reguláciu teploty. Polarimetre MCP je možné dodať s plne automatickým peltier termostatom, prípane ním prístroj vybaviť dodatočne. To eliminuje nutnosť používania cirkulačných termostatov. Regulácia teploty je rýchla a presná. Systém peltier automaticky reguluje teplotu vzorky s vysokou presnosťou.

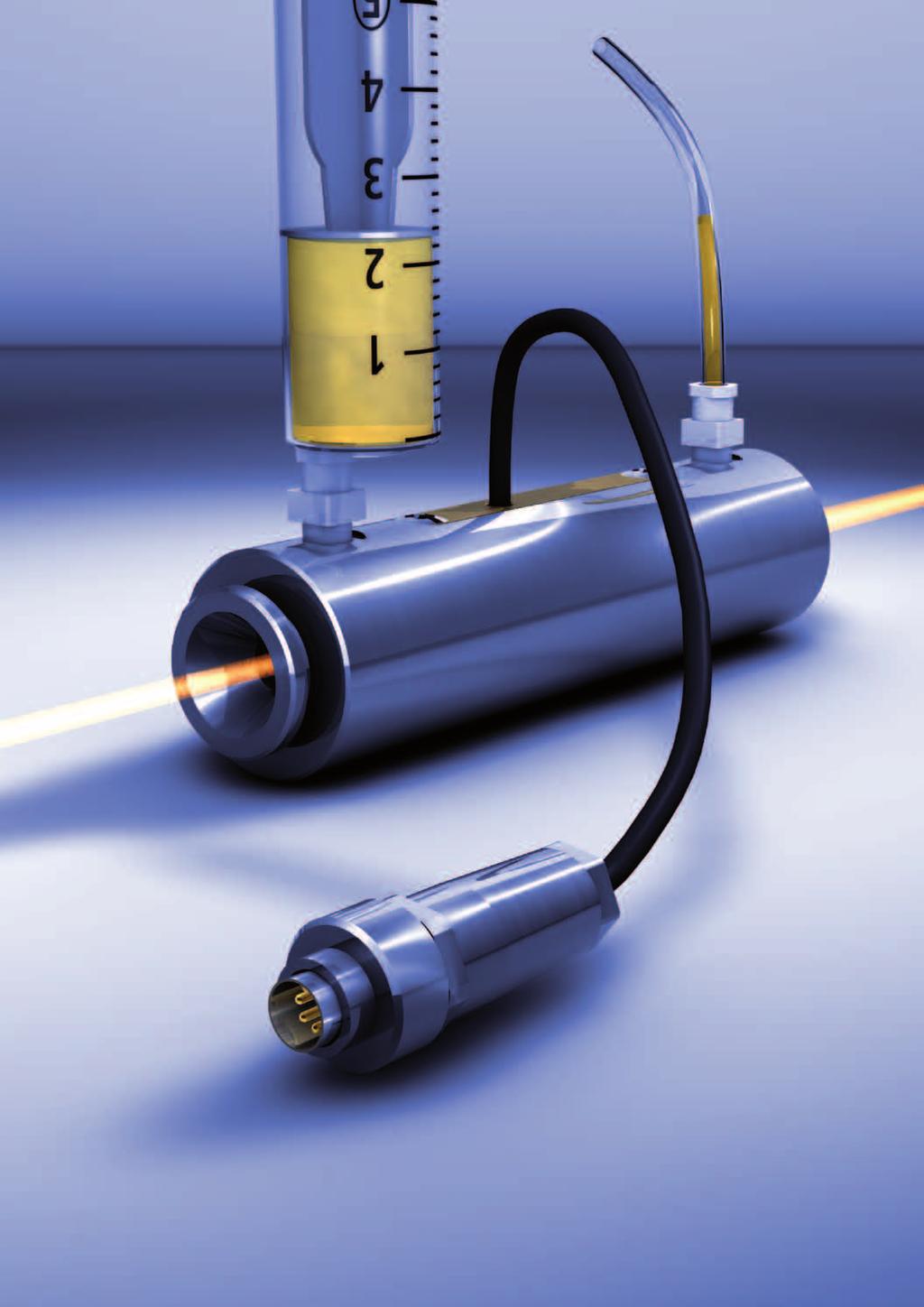

4 Vysoká presnosť v celom rozsahu merania Polarimetre MCP merajú optickú aktivitu (OR) presne v celom rozsahu merania. Pre všetky typy analýz a v akýchkoľvek aplikáciách pre opticky aktívne substancie poskytujú polarimetre MCP presné výsledky. Eliminácia ľudského faktora Polarimetre MCP využívajú pre automatický prenos dát potrebných pre nastavenie prístroja a meranie patentované technológie ToolmasterTM. Sú tak prvými inteligentnými polarimetrami na trhu a pomáhajú eliminovať chyby obsluhy počas prevádzky. Pri výmene meracej cely systém MCP 200 okamžite detekuje novú celu. Pamäťový čip ToolmasterTM prenáša všetky relevantné dáta z pripojenej meracej cely do softvéru prístroja. Merania sú preto jednoznačne dokumentované a sledované podľa požiadaviek štandardu CFR 21 Part 11. Pre kalibráciu a nastavenie polarimetra už nie sú potrebné tabuľky a ručne vkladané hodnoty teploty. Pamäťový čip ToolmasterTM na kontrolnej kremíkovej doske obsahuje všetky relevantné kalibračné údaje. Po jej pripojení k MCP sú všetky parametre potrebné pre nastavovaciu procedúru automaticky prenesené do prístroja. Tento automatický prenos minimalizuje chyby obsluhy. Užívateľ je celou procedúrou krok za krokom navigovaný príkazmi na displeji. Nastavenie je ukončené počas niekoľkých minút. Kremíkové kontrolné dosky sú dodávané spolu s certifikátom od výrobcu. PTB certifikáty sú dostupné na požiadanie.

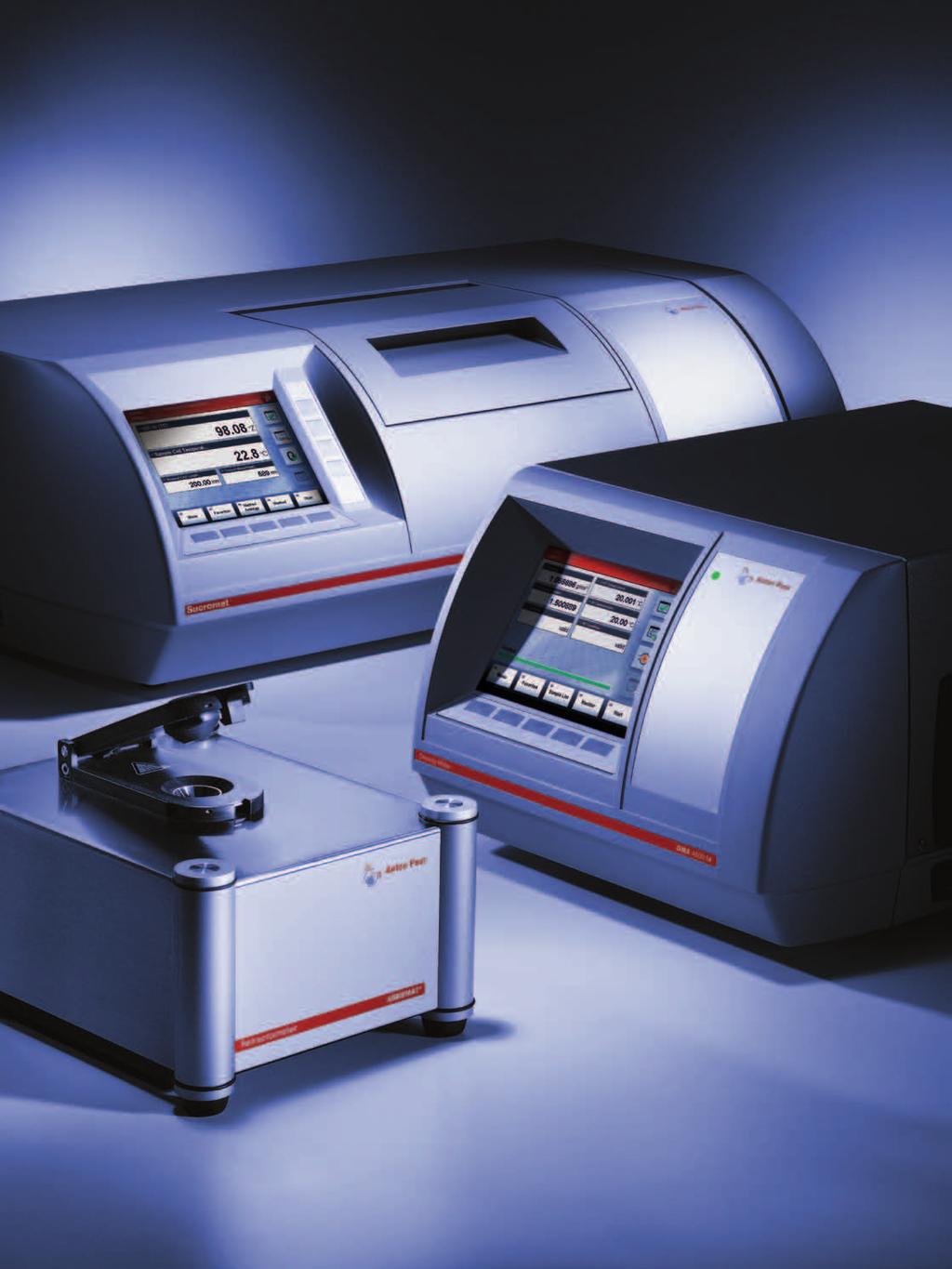

5 Aplikácie polarimetra Výskum, vývoj a štátne inštitúcie: flexibilné využitie Vďaka modulárnemu konceptu MCP, ktorý umožňuje voľbu správnej kombinácie typu meracej cely a vlnovej dĺžky, je použitie oboch prístrojov flexibilné od rutinných stanovení optickej aktivity a špecifickej otáčavosti až po špičkové výskumné aplikácie. Ďalším rozšírením prístrojov o iné vlnové dĺžky, prípadne zaradením termostatu peltier je možné modifikovať MCP pre akúkoľvek aplikáciu. Farmaceutický priemysel: jednoznačná dokumentácia meraní Koncepcia polarimetrov MCP úplne spĺňa štandardy pre farmaceutický priemysel a v súlade s požiadavkami CFR 21 Part 11 ponúka tri užívateľské úrovne, audit trail a export dát zabezpečený proti neoprávnenej manipulácii. Sú tiež plne kompatibilné so systémami QM a GMP/GLP. Technológia Anton Paar Toolmaster TM zaisťuje jednoznačné zdokumentovanie všetkých meraní a kalibrácií. Pamäťový čip na meracej cele a na kremíkovej kontrolnej doske je polarimetrom automaticky detekovaný a všetky relevantné údaje sú prenesené a používané softvérom prístroja. Informácie o dĺžke cely, teploty a parametroch kremíkovej dosky sa potom nemusia zadávať manuálne, funkcia TollmasterTM zaisťuje, že merania sú vykonávané so správnymi údajmi nastavenia. Aby bolo možné použiť MCP pre všetky štandardné merania vo farmaceutickom priemysle, sú na požiadanie k dispozícii i prídavné vlnové dĺžky 365, 405, 436, 546, 578, 880 nm. Arómy, príchute a esenciálne oleje: merania hustoty, indexu lomu a optickej aktivity od jedného výrobcu Anton Paar je tradičným partnerom firiem vyrábajúcich vône, príchute a esenciálne oleje. Výkonnú zostavu hustomera DMA M a refraktometra Abbemat RXA poznajú v mnohých laboratóriách vo svete. Popri týchto prístrojoch pre stanovenie hustoty a indexu lomu je už v oficiálnych kvalitatívnych špecifikáciách pre výrobu príchutí a vôní zavedené aj použitie polarimetrov. MCP 200/300/500 ponúka vysokú presnosť merania i z malých množstiev vzorky pre rýchlu a spoľahlivú charakterizáciu meranej vzorky.

6 Aplikácie v cukrovarníctve Vysoká presnosť pre cukrovary Pre dodávateľov cukru je určujúcim ekonomickým faktorom obsah cukru v dodávanom produkte. Celý proces výroby je teda možné optimalizovať čo najpresnejším meraním cukornatosti vstupnej suroviny. Vďaka presnosti ±0,02 Z, s ktorou MCP Sucromat poskytuje výsledky, je možné platby dodávateľom pre cukrovary kalkulovať veľmi presne. Dosiahne sa tak veľmi rýchla návratnosť vynaložených prostriedkov. Pre všetky procesy používajúce čírenie U metód používajúcich čírenie môžu byť filtrované roztoky sfarbené natoľko, že nie je možné ich merať vo viditeľnej oblasti spektra, pre vlnové dĺžky v IR oblasti sú však dostatočne transparentné. MCP Sucromat existuje v dvoch modifikáciách: MCP 200 Sucromat a MCP 250 Sucromat. Prvý model používa vlnovú dĺžku 589 nm vo viditeľnej oblasti a je vhodný pre merania čírych vzoriek až do optickej hustoty (OD) 4,0. MCP 250 Sucromat používa dve vlnové dĺžky: 589 nm a 880 nm. Druhá vlnová dĺžka (IR) slúži na meranie sfarbených roztokov. Meranie v infračervenej oblasti je vhodné pre všetky surové cukry, biele cukry a cukry vyžadujúce čírenie. Stanovenie čistoty pre kontrolu kvality Pri stanovení čistoty cukru je možné MCP Sucromat kombinovať s Anton Paar refraktometrom Abbemat. Refraktometer Abbemat pracuje s presnosťou 0,015 Brix. V kombinácii s MCP Sucromat nie je potrebné riadiace PC. Na displeji MCP sa zobrazia hodnoty Brix, čistoty, % RDS a Z a tento kompletný rozbor sa zaznamená v jednom dátovom súbore.

7 Technické údaje Meracie stupnice MCP200: Meracie stupnice MCP 200/250 Sucromat: optickej aktivity, špecifickej otáčavosti, % koncentrácie (g/ ml, g/100ml, g/l), % sacharózy, % glukózy, Z medzinárodnej cukornatej stupnice, matematické funkcie a užívateľské stupnice Z medzinárodnej cukornatej stupnice, % glukózy a sacharózy (g/ml, g/100ml, g/l), % čistoty, optickej otáčavosti, matematické funkcie a užívateľské stupnice. Kompatibilné s ICUMSA, OIML a Australian Standard K 157. Optická aktivita pri 589 nm MCP 200 MCP 200/250 Sucromat Rozsah merania: ± 89,9 ± 259 Z Rozlíšenie: 0,001 0,01 Z Presnosť: ± 0,005 * ± 0,02 Z Opakovateľnosť: ± 0,002 ± 0,01 Z Odozva: 12 sekúnd 12 sekúnd Vlnové dĺžky: 589 nm, voliteľne až osem vlnových dĺžok. Štandardné vlnové dĺžky (365, 405, 436, 546, 578, 880 nm) 589 nm / 880 nm (MCP 250) Svetelný zdroj: Citlivosť: Teplotné rozhranie Snímač: wolfram-halogenová lampa, 6V, 20 W, priemerná životnosť 2000 h regulácia intenzity svetla kompenzuje tlmenie až do optickej hustoty (OD) 4,0 MCP 200 a MCP 200/250 Sucromat vstup pre senzor Pt 100 pre meranie teploty vzorky Rozlíšenie: 0,1 C Presnosť: +/- 0,2 C** Regulácia teploty: *** peltier systém pre automatickú reguláciu teploty pri 20 C a 25 C Meracia cela: Displej: Rozhrania: voliteľná automatická identifikácia meracej cely s Toolmaster TM v rozmedzí 2,5 mm až 200 mm TFT dotyková obrazovka 6,5, 640 x 480 pixelov 4 USB, RS232, eternet, VGA, CAN bus. Jednoduché pripojenie klávesnice, myši, tlačiarne, čítačky čiarových kódov a sietí. Mechanické údaje Rozmery: Hmotnosť: Napájanie: Príkon: 754 (d) x 392 (š) x 231 (v) mm 32 kg adaptabilný zdroj AC 100 až 240 VAC, 50/60 Hz 70 až 100 VA * pri fyzikálne štandardných podmienkach ** s peltier termostatom a peltier typom meracej cely *** voliteľne

8 Fotos: Croce & Wir Anton Paar GmbH Anton-Paar-Str. 20 A-8054 Graz Austria - Europe Tel: +43 (0) Fax: +43 (0) info@anton-paar.com Web: Prístroje pre: Meranie hustoty a koncentrácie Reometre & viskozimetre Mikrovlnná príprava vzoriek Mikrovlnná syntéza Koloidná chémia Röntgenová štrukturálna analýza Refraktometre Polarimetre Presné meranie teploty Zmeny vyhradené 11/10 D02IP013SK-A
