Průmyslový videoskop

Transkript

1 Průmyslový videoskop

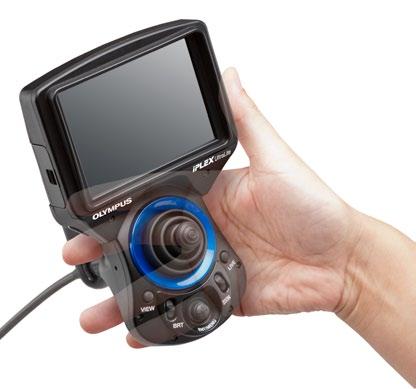

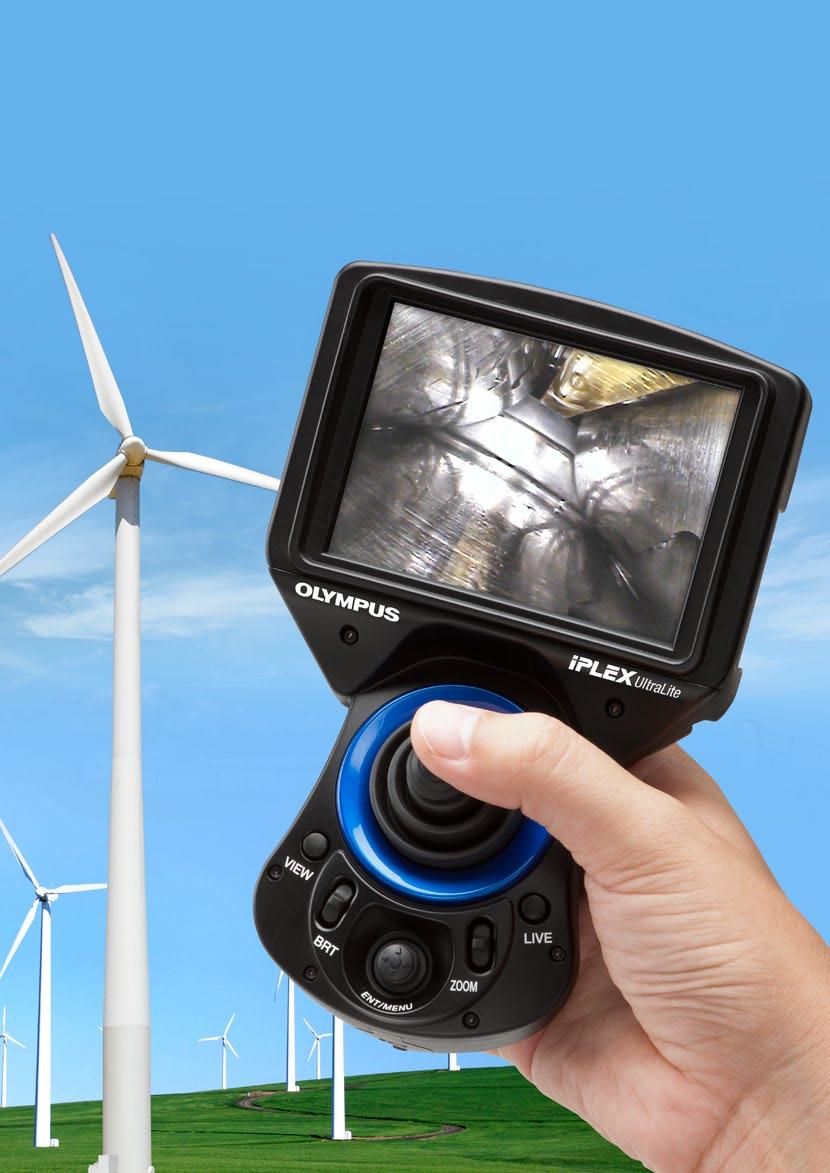

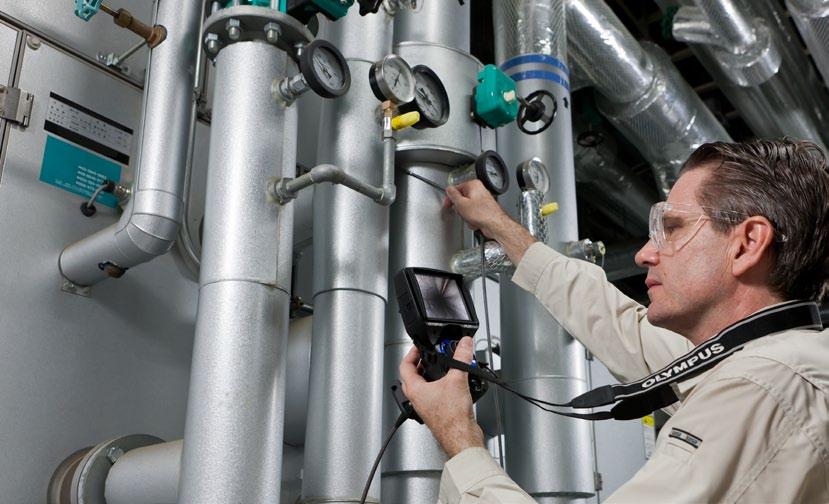

2 Výrazně zlepšete inspekce v terénu pomocí ultralehkého ručního videoskopu. Díky robustnímu tělu a deformačně odolné sondě s výměnnými optickými adaptéry je IPLEX UltraLite ideální volbou pro nepřímou vizuální kontrolu. SKUTEČNÁ VELIKOST Vynikající mobilita Díky jedinečně ergonomickému designu se videoskop IPLEX UltraLite vejde do dlaně vaší ruky. Vzhledem k velmi nízké hmotnosti lze IPLEX UltraLite velice snadno používat během inspekcí v terénu. Překvapivě kompaktní a lehký Hmotnost IPLEX UltraLite s lithium-iontovou baterií činí pouze 700 g. Tento malý a lehký videoskop je ideálním společníkem pro vizuální kontrolu v prostorách s omezeným přístupem, ve stísněných místech, nebo v místech s úzkými schodišti či strmými žebříky. Ergonomický design do dlaně Ergonomický IPLEX UltraLite se pohodlně vejde do dlaně ruky a umožňuje rychlou obsluhu bez únavy i při dlouho trvajících inspekcích.

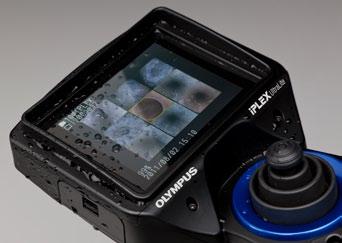

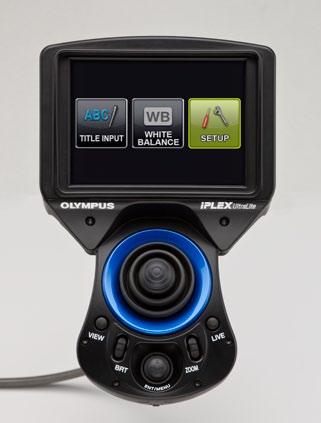

3 Vynikající použitelnost Vynikající kvalita IPLEX UltraLite nabízí intuitivní manipulaci k efektivním a přesným inspekcím. Díky inovativnímu a kompaktnímu designu nabízí IPLEX UltraLite vysokou životnost a špičkovou kvalitu obrazu. Nabídky s ikonami pro rychlé a intuitivní nastavení přístroje Nabídky IPLEX UltraLite mají jednoduché a intuitivní ikony, jež umožňují rychle identifikovat a aktivovat požadované funkce. Roubustní a odolné šasi Odolnost IPLEXU UltraLite byla důkladně prověřena. Přístroj je testován na pád z výšky 1,2 m na tvrdou podložku. Display je testován na pád kovového předmětu z výšky 1 m. IPLEX UltraLite eliminuje složitá nastavení nabídek. Funkce IPLEX UltraLite lze snadno ovládat jen jednou rukou. Stiskem vyhrazených kláves přímého přístupu lze rychle natáčet sondou, nahrát obrazy, upravit jas a zadat text. IPLEX UltraLite disponuje rychlými a přesnými pohyby. okamžitě a přesně reaguje na řízení pohybů, což umožňuje rychlé a efektivní inspekce. IPLEX UltraLite je odolná proti deformacím a oděru. Je také navržena s jedinečnou technologií Olympus Tapered Flex zajišťující vynikající ovladatelnost sondy. IPLEX UltraLite umožňuje, díky své konstrukci a odolnosti, inspekce i v prostředí s abrazivním povrchem a komplikovaným vnitřním tvarem. Deformačně odolná vrstva z ocelového vinutí zajišťuje sondě vyšší odolnost. Aktivní tlačítka rychlého přístupu Rychlé a přesné natáčení konce sondy odolná jak proti deformaci, tak proti oděru Trubice Tapered Flex disponuje gradientní ohebností pro snadnou navigaci a manévrovatelnost sondy. Vnější opletení s vysokou hustotou poskytuje maximální odolnost proti opotřebení a dlouhou životnost. Výkonné osvětlení LED na konci sondy eliminuje potřebu optických svazků. Široká řada optických adaptérů pro různé aplikace Robustní design pro spolehlivý provoz v náročných podmínkách Ostrý živý obraz a jasné snímky pro spolehlivé sledování a analýzu Pro optimální směr a zvětšení pokrývající různé typy objektů IPLEX UltraLite nabízí ucelenou řadu výměnných optických adaptérů. Navíc výkonné světlo LED upevněné na konci adaptérů jasně osvětluje místo inspekce. Operátoři jsou často voláni k provádění inspekcí v obtížných prostředích. IPLEX UltraLite je odolný proti dešti, písku i prachu a splňuje stupeň IP55. Když se jedná o nepřímé vizuální inspekce, kvalita obrazu je jednou z nejvyšších priorit. IPLEX UltraLite je vybaven jedinečným obrazovým procesorem Olympus a vytváří ostré a jasné snímky. Díky vynikající schopnosti reprodukce barev IPLEX UltraLite umožňuje přesně detekovat i drobné vady. IPLEX UltraLite nabízí špičkový obraz i ve slunečním světle a je ideální pro venkovní inspekce. Vše lze uložit na připojenou kartu SD či SDHC jako vysoce kvalitní snímky JPEG a filmy MPEG-4. Svařovaná trubka

4 Příslušenství Technické údaje IPLEX UltraLite Adaptér stativu* MAJ-2017 Umožňuje připevnit IPLEX UltraLite na stativ k zajištění vyšší stability během dlouhých inspekcí. Lithium-iontová baterie IB-1* Nabíječka BCS-1* Baterie poskytuje přibl. 90minutový provoz. *Volba Přepravní kufr Ikdyž přepravní kufr obsahuje přístroj, včetně kompletního příslušenství, tak jeho celková hmotnost nepřesáhne 3,5 kg a je dostatečně lehké pro zvednutí jedním prstem. Kufr s malou hmotností lze též snadno přenášet a ukládat. Vnitřní rozvržení kufru je dobře uspořádáno a navrženo pro efektivní inspekce, což umožňuje vyjímat nebo vkládat položky hladce a rychle. Optické adaptéry* Rozsáhlá řada optických adaptérů UltraLite pokrývá optické požadavky různých aplikací. Karta SDHC Standardně je přiložena karta SDHC s kapacitou 4 GB. Odolný transportní kufr* MAJ-2019 Tento odolný kufr dokonale chrání přístroj před poškozením při přepravě. Je dostatečně malý, aby se vešel do prostoru nad hlavou ve většině letadel tedy ideální pro častou přepravu. Sady tuhých nástavců* MAJ-1253 (pro 6,0 sondu) MAJ-1737 (pro 4,0 sondu) Sady jsou k dispozici pro 6,0 a 4,0 sondy. Každá sada se skládá ze tří pevných trubic o délkách 250, 340 a 450. Poznámka: V přepravním pouzdru lze uložit typy o délkách 250 a 340. Napájecí adaptér IPLEX UltraLite lze provozovat pomocí přiloženého napájecího adaptéru nebo baterie. Varianty sondy Označení modelu IV8420U IV8435U IV8620U IV8635U Průměr sondy* 1 φ4,0 φ6,0 Délka sondy 2,0 m 3,5 m 2,0 m 3,5 m Vnější průměr Flexibilita sondy Vysoce odolné wolframové opletení Trubice s konstantní tuhostí po celé délce sondy Odolná trubice Tapered Flex s ohebností postupně se zvětšující ke vzdálenému konci. Přibližná hmotnost systému (s baterií) 700 g 760 g 800 g 900 g *1. Sondu lze vložit do otvoru ø4,0 nebo ø6,0. Základní funkce Rozměry (Š x V x H) 120 x 190 x 190 Úhel natočení Sekce natáčení (NAHORU/DOLŮ/ DOPRAVA/DOLEVA) Mechanika natáčení Natáčení sondy řízené joystickem s mechanikou zámku natočení Teplotní senzor 2fázový indikátor pro varování o vysoké teplotě Následující funkce mají přiřazená tlačítka pro rychlý přístup, přepínače či joysticky na těle videoskopu drženého v dlani: živý Tlačítka rychlého přístupu obraz, jas, zoom, freeze image, nahrávání stálé/video, ovládání natáčení konce sondy, přístup k nabídce, přístup k náhledům uložených nahrávek, rychlá prohlídka posledního uloženého snímku. LCD-monitor LCD 3,7" Baterie: 7,2 V, přibl. 90minutový provoz Zdroj napájení Napájení: 100 až 240 V~, 50/60 Hz (s dodávaným síťovým adaptérem) USB konektor Standardy verze 2.0 Odolnost v náročných podmínkách Dešti a prachuvzdorný (splňuje stupeň IP55), odolnost proti fyzickým nárazům SOFTWAROVÁ MANIPULACE 5x digitální plynulý zoom Manipulace s obrazem 10krokové digitální ovládání jasu (včetně řízení zisku, expozice a monochromatického zlepšení) Možnosti textu na displeji 30znakový displej na titulky Funkce správy nahrávání Nahrávací médium Karta SD/SDHC (4 GB standardně, kompatibilní s doporučenými kartami SD/SDHC) Překrytí Volitelný 30znakový titulek s datem, časem a nastavením systému. Rozlišení V 640 x Š 480 (pixelů) Nahrávání statických Formát Komprimovaný formát JPEG (kompatibilní s Exif 2.1) obrázků Velikost souboru Přibl. 300 KB (přibl obrázků ve 4 GB paměti) Rozlišení V 640 x Š 480 (pixelů) Nahrávání filmů Formát Formát AVI Xvid, komprese MPEG-4 Velikost souboru Přibl. 600 KB za sekundu (přibl. 120 min. ve 4 GB paměti) Provozní prostředí Ve vzduchu: 25 až 100 C Provozní teplota Ve vodě: 10 až 30 C Jiné části než uvedené výše Ve vzduchu: 10 až 40 C Provozní atmosférický tlak Ve vodě: 1013 až 1368 hpa Ve vzduchu: 1013 hpa Jiné části než uvedené výše Ve vzduchu: 1013 hpa Relativní vlhkost Všechny části 15 až 90 % Odolnost vůči kapalinám Všechny části Provozuschopnost při vystavení strojnímu oleji a 5 % solnému roztoku. Schopnost provozu pod vodou. Voděodolnost Provozuschopnost v dešti (oddíl s baterií musí být uzavřený). Jiné části než uvedené výše Neschopnost provozu pod vodou.

5 Optické parametry optických adaptérů VARIANTY OPTICKÝCH ADAPTÉRŮ 6,0 optické adaptéry Optický systém Distální konec AT40D-IV86 AT80D/ AT80D/ AT120D/ AT120D/ AT80S-IV86 AT120S/ AT120S/ Zorné pole Směr pohledu Přímý Stranový Hloubka ostrosti* 1 Vnější průměr* až 8 až 35 až 4 až 190 ø6,0 25 až 18 až 1 až 25 Distální konec* 3 19,8 25,2 5 až 4,0 optické adaptéry AT120D/NF-IV84 AT120D/FF-IV84 AT120S/NF-IV84 AT120S/FF-IV84 Zorné pole Optický systém Distální konec Směr pohledu Přímý Stranový Hloubka ostrosti* 1 4 až až 1 až 20 6 až Vnější průměr* 2 ø4,0 Distální konec* 3 19,7 19,6 22,2 1. Označuje optimální ohniskovou vzdálenost od adaptéru špičky. 2. Adaptér lze vložit do zdířky ø4,0 nebo ø6,0, když je namontován na sondu. 3. Označuje délku pevné části vzdáleného konce sondy po namontování. Obecné PARAMETRY optických adaptérů Zamykací mechanismus Osvětlení Identifikace adaptéru špičky Dvojitý závit s těsněním pomocí O-kroužku. Několik LED diod s ultravysokou intenzitou. Automatické rozpoznání připojení a odpojení adaptéru špičky. Signatura ekologicky šetrných výrobků Olympus Tento logotyp Olympus odlišuje výrobky vyrobené v souladu s nejvyššími standardy společnosti na ochranu životního prostředí. IPLEX UltraLite vyhovuje evropské směrnici RoHS. Použití olova, rtuti, kadmia, šestimocného chromu, látek PBB a PBDE je omezeno. Společnost je certifikována podle ISO9001 / ISO Všechny technické údaje se mohou bez upozornění změnit. Všechny značky jsou ochranné známky a registrované ochranné známky svých vlastníků a třetích stran. Copyright 2011, Olympus Corporation V případě dotazů kontaktujte info-industrial@olympus.cz
