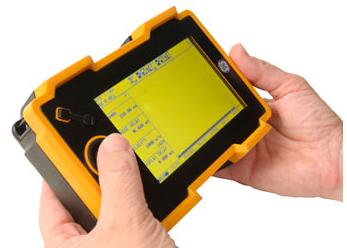

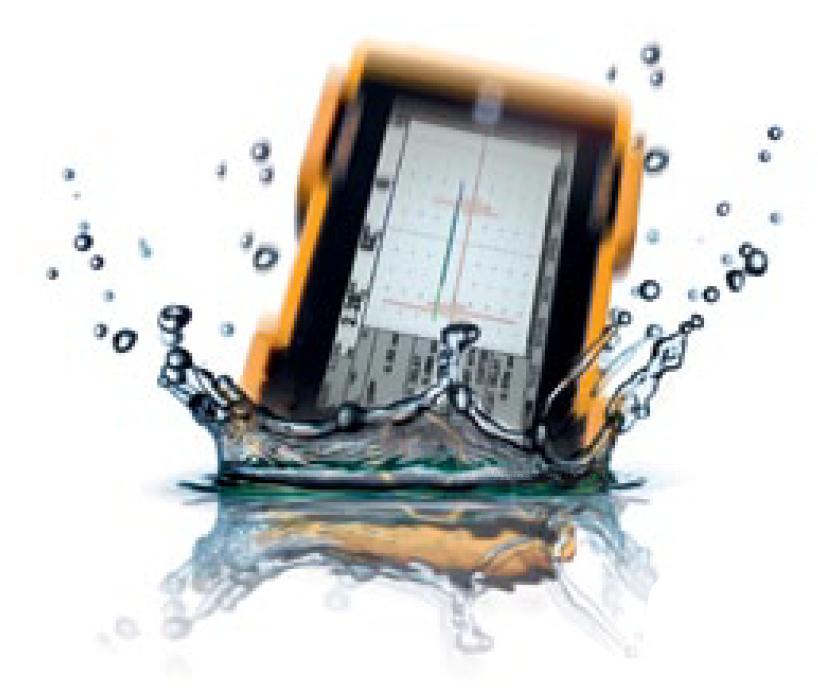

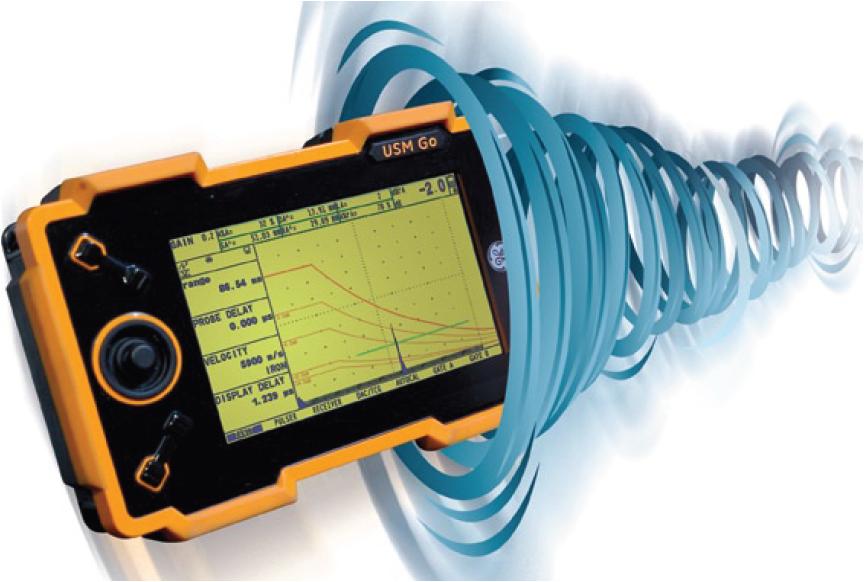

1 USM Go tel.: Špičkový ultrazvukový defektoskop, Špičkový ultrazvukový defektoskop, který přináší revoluční funkce a možnosti ovládání UT přístrojů, od lídra v této oblasti GE Inspection Technologies. Tento přístroj je velice lehký s intuitivním ovládáním, odolný proti vodě, prachu a nárazům. Samozřejmostí je upgrade software zdarma a to přímo na pracovišti, a možnost dokupovat další software (křivky, upgrade na tloušťkoměr, ) Přístroj USM Go je moderní, kompaktní ultrazvukový přístroj. Je určen pro velmi široký rozsah aplikací od zkoušení svarů, až po odlitky a výkovky. Jeho výhodou je velmi snadné, intuitivní ovládání pomocí joysticku. Díky dobře zvolené ergonomii je možné ho použít jak pro leváky tak praváky. Při zkoušce je možné vše ovládat jednou rukou. Další výhodou je širokoúhlý barevný displej s vysokým rozlišením a perfektní čitelností i na přímém slunečním světle.

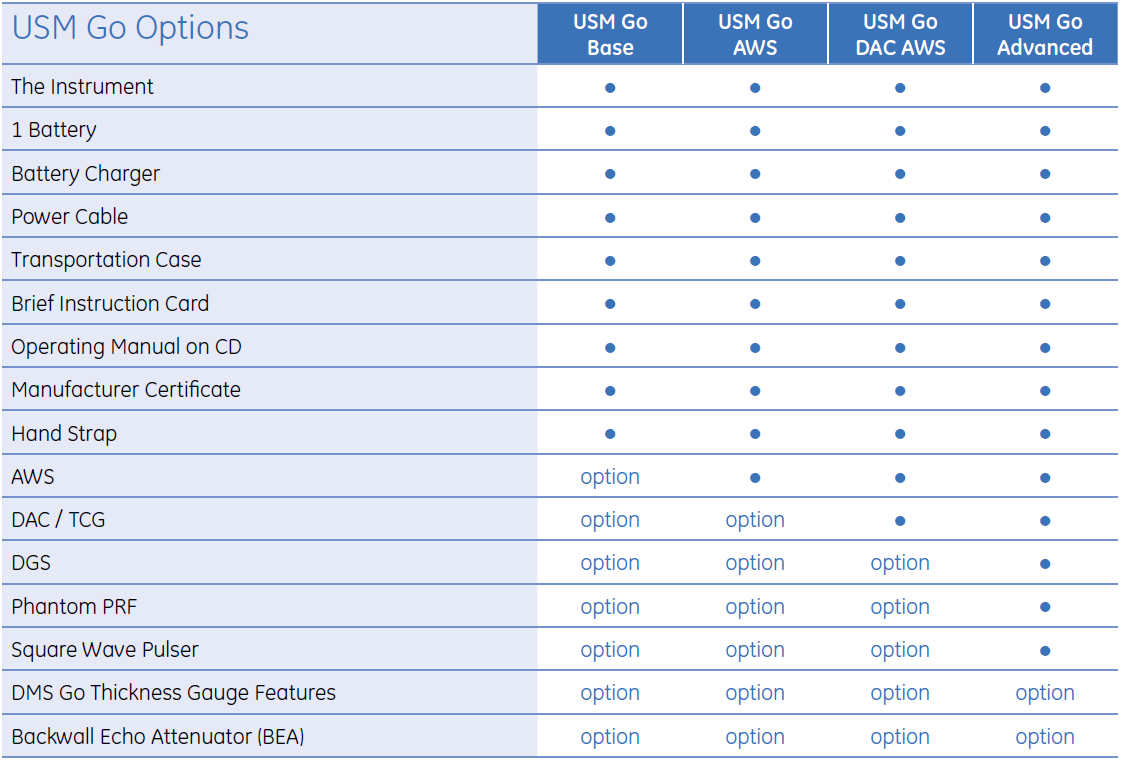

2 USM Go výbava a verze Přístroj Baterie Napájecí kabel Nabíječka Transportní kufr Karta se stručným návodem Návod na CD Certifikát od výrobce Poutko na zápěstí AWS DAC / TCG AVG Přednastavené pro 39 sond Indikátor bludných ech Obdélníkový puls Upgrade na Tlouškoměr DMS Go BEA atenuator koncového echa Strana 2 (celkem 6)

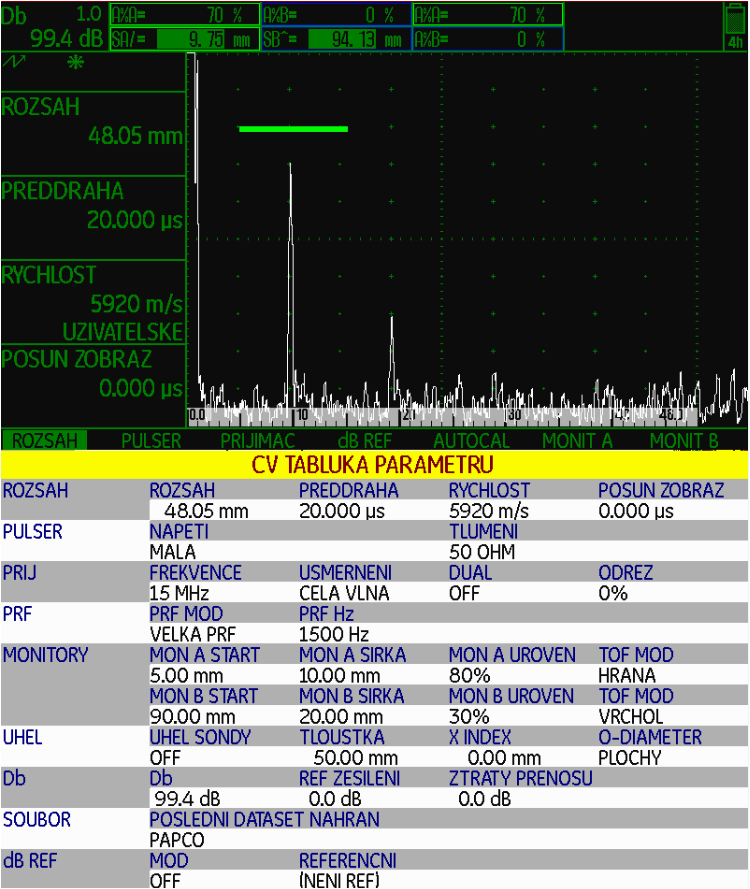

3 Technické parametry: Kalibrační rozsah 2, mm Počátek zobrazení -10 až 1024 us, ocel Předráha sondy 0 99,99 us, autokalibrace Zesílení db, krok od 0,2 Test mód Odraz, dual, průchod Opakovací frekvence 3 automaticky nastavitelné módy s rozsahem Hz Výkon Nízký/ vysoký Tlumení 50, 1000 ohm Frekvenční rozsah 0,2 20 MHz (-3 db), , 0.5-4, 0.8-8, 2-20 MHz Monitory 2 nezávislé, nebo B závislé, lupa monitoru Měřící mód První echo, mezi dvěma echy (multi echo), hrana/ vrchol Usměrnění Pozitivní/ negativní vlna, RF do 50 mm Úhlové sondy Odečítání P, R, D, L, korekce pro zakřivení Baterie Li-Ion (5,5 h) Rozměry a hmotnost 175x111x50, 0,85 kg včetně akumulátoru Výstupy USB, SD karta, dva LEMO-00 Displej typ Barevný širokoúhlý TFT, 800x480 pixelů Zobrazení ZOOM, zmrazení, srovnání, dynamika echa Vnitřní paměť Vnitřní paměť 2 GB rozšířitelná pomocí SD karet Příklad záznamu scanu a nastavení parametru přístroje: Strana 3 (celkem 6)

4 DMS Go Přístroje řady DMS Go představují revoluci v konstrukci ultrazvukových tloušťkoměrů. Základní charakteristikou je přizpůsobitelnost vlastností přístroje konkrétní průmyslové aplikaci. Přístroje řady DMS Go jsou postaveny na osvědčené platformě ultrazvukových defektoskopů USM Go. Díky této konstrukci je možné přístroj nejen upravovat mezi jednotlivými verzemi, ale dokonce povýšit na plnohodnotný ultrazvukový defektoskop. Nová ultrazvuková Go platforma od GE Inspection Technologies kombinuje tloušťkoměr a defektoskop v jednom lehkém a kompaktním nástroji. Rychlý a spolehlivý software, začněte s USM, nebo DMS Go. Nebo s oběma! Volba je na Vás! Ovládání se provádí průmyslovým joystickem a čtyřmi tlačítky. Přístroje disponují patentovanou technologií TopCoat, která umožňuje měřit materiály s velmi silně zkorodovaným vnitřním povrchem a měřit a zobrazovat současně tloušťku antikorozního povlaku (barvy). Pro měření tloušťky na povlakovaného dílu je k disposici unikátní funkce Auto-V. Díky této funkci můžete měřit tloušťku materiálu bez nutnosti znát rychlost šíření ultrazvuku v měřeném materiálu. Přístroj je vyroben tak aby vydržel namáhání v nejnáročnějších podmínkách. Má robustní pogumované pouzdro se stupněm krytí IP67, je odolný proti pádu a proti vibracím. Je malý a lehký, přitom s velkým displayem a ergonomicky navržen tak, aby jej bylo možno plně ovládat jednou rukou. Funkce flip umožňuje přístroj ovládat jak pravou tak i levou rukou. Vysoká stabilita a spolehlivost měření - Automatické řízení zesílení pro vynikající opakovatelnost a kontrolu koroze- Zabudovaná teplotní kompenzace umožňující přesné měření až do 540 C- Více možností kalibrace nulového bodu sondy - Jednobodová kalibrace s ručním on-block nulováním- Jednobodová kalibrace s automatickým nulováním pro každé měření- Jednobodová kalibrace s uživatelským nulováním na vzduchu - Dvoubodová kalibrace Více měřicích režimů včetně:- A scan- Tloušťka- B scan- Diferenciální měření- Min/Max měření- Schopnost podpory prakticky každé UZ sondy pomocí vlastního nastavení sondy Strana 4 (celkem 6)

5 DMS Go výbava a verze Přístroj a nulovací a kalibrační blok Baterie Nabíječka napájecí kabel Přenosný kit: poutko, SD karta, transportní kufr TopCoat & Auto-V Data recorder UltraMATE Lite software pro PC Popruhy na hruď Upgrade na ultrazvuk USM Go Strana 5 (celkem 6)

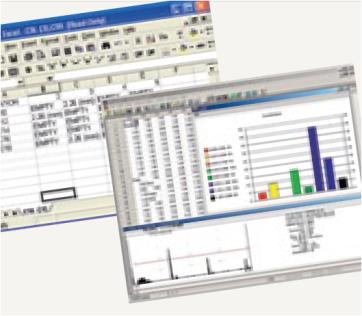

6 Rozsah měření: 0.40 mm až 650 mm (0,010 až 25.00'''') v oceli, při, v závislosti na sondě, materiálu a povrchu Rozlišení měření: 0,01 mm nebo 0,1 mm Rychlost zvuku:250 až 16,000 m / s Jednotky:Volitelný Millimeter nebo Inch Měřicí technika: Všechny měření využívající Zero Crossing techniky 1. Echo, mezi dvěma echy, měření přes vrstvu, se sondou TC 560 měří bez nutnosti znát rychlost šíření, automaticky rychlost šíření a tloušťku vrstvy a materiálu v jednom měření. Režimy měření zobrazení: Tloušťka a velký A-Scan, B-Scan, MIN / MAX, Rozdíl, teplotní korekce Kalibrace: One-point, Two-point, Auto nebo Manual On-bloku a pojíždění Zero, Automatická V-path Correction 110 db Dynamický rozsah, Automatický nebo manuální (nastavení uživatelem), Vysoký, nízký a Auto zisk Vysílač : Pravoúhlý puls napětí (120 V V) automaticky přizpůsobuje sonda Paměť: 2 GB SD karta v ceně. Až 16 GB paměťové karty lze použít Export dat ve formátu PDF, XML, CSV, DAT, Jpeg Data Recorder měření + do kapacity SD karty ( standard 2 Gb) Aplikační software UltraMATE Lite jednoduchý data manager pro přenos měření do PC, včetně integrace dat do programů Windows Strana 6 (celkem 6)
