technický manuál Venkovní rolety

Transkript

1 CZ technický manuál Venkovní rolety

2 Obsah - Venkovní rolety Označení výrobku CE 3 Produktové tolerance 4 Venkovní roleta Vivera / Vivera-Sectra 5 Základní specifikace produktu 5-8 Venkovní roleta Stakusit 9 Základní specifikace produktu Venkovní roleta Admira 12 Základní specifikace produktu Venkovní rolety Vivera, Stakusit, Admira Vyměření a montáž Venkovní rolety - Schématické řezy Venkovní roleta do překladu HELUZ 26 Základní specifikace produktu Vyměření a montáž Motory 31 Krycí schránky 33 Vodící lišty 38 Lamely 41 Komponenty 42 Značka symbolizující mnohaletou tradici, nevyčíslitelné investice do vlastního vývoje, používání kvalitních materiálů, technologickou vyspělost, spolehlivou práci stovek zaměstnanců a mnoho dalších parametrů, které tvoří jeden celek finální výrobek společnosti ISOTRA. 2

3 venkovní rolety Označení výrobku CE Všechny venkovní rolety firmy ISOTRA a.s. vyhovují normě ČSN EN 13659:2007 Evropská značka shody CE označení uvedené na výrobcích: ISOTRA a.s. Bílovecká 2411/1, Opava IČ: EN Evropská značka shody CE označení uvedené v průvodních obchodních dokladech: ISOTRA a.s. Bílovecká 2411/1, Opava 07 ISOTRA a.s. Bílovecká 2411/1, Opava 07 ISOTRA a.s. Bílovecká 2411/1, Opava 07 ISOTRA a.s. Bílovecká 2411/1, Opava 17 EN 13659:2015 VIVERA CPR 020/2017 Vnější protisluneční clona Odolnost proti větru: 0-6 Přídavný tepelný odpor ΔR: 0,18 m2.k/w Celkový činitel prostupu sluneční energie gtot: 0,026-0,08 EN 13659:2015 HELUZ CPR 021/2017 Vnější protisluneční clona Odolnost proti větru: 0-6 Přídavný tepelný odpor ΔR: 0,18 m2.k/w Celkový činitel prostupu sluneční energie gtot: 0,026-0,08 EN 13659:2015 STAKUSIT CPR 022/2017 Vnější protisluneční clona Odolnost proti větru: 0-6 Přídavný tepelný odpor ΔR: 0,18 m2.k/w Celkový činitel prostupu sluneční energie gtot: 0,026-0,08 EN 13659:2015 ADMIRA CPR 029/2017 Vnější protisluneční clona Odolnost proti větru: 0-6 Přídavný tepelný odpor ΔR: 0,18 m2.k/w Celkový činitel prostupu sluneční energie gtot: 0,026-0,08 Norma EN omezení ovládací síly u manuálního ovládání Váha roletového pancíře v závislosti na hodnotách váhy lamel (kg/m 2 ) a celkové plochy rolety (m 2 ) M 317; M 328; MY 442; AR377 M 317; Použití MY 442 lamely m 2 MY 442 0,5 1,0 1,5 2,0 2,5 3,0 3,5 4,0 4,5 5,0 5,5 6,0 6,5 7,0 7,5 8,0 8,5 Typ lamely kg/m 2 váha roletového pancíře (kg)* M 317 2, M 328 2, MY 442 2, AR 377 2, ,3,4,5 1,3,4,5 1,3,4,5 4,5 4,5 4,5 4,5 *Váha roletového pancíře je zaokrouhlená! Ovládání Max. váha pancíře (kg) šňůra 5 pásek 9 naviják s klikou P/Š 9 klika (kromě rolety Admira) 15 motor 29 Výběr typu ovládání v závislosti na váze roletového pancíře (kg) m 2 0,5 1,0 1,5 2,0 2,5 3,0 3,5 4,0 4,5 5,0 5,5 6,0 6,5 7,0 7,5 8,0 8,5 Typ lamely kg/m 2 M 317 2, ,2,3,4,5 1,2,3,4,5 1,2,3,4,5 4,5 4,5 4,5 4,5 4,5 5 5 M 328 2, ,2,3,4,5 1,2,3,4,5 1,2,3,4,5 4,5 4,5 4,5 4,5 MY 442 2, ,2,3,4,5 1,2,3,4,5 4,5 4,5 4, AR 377 2, ,2,3,4,5 1,2,3,4,5 1,2,3,4,5 4,5 4,5 4,5 4,5 Vysvětlivky pásek 1 šňůra 2 naviják s klikou P/Š 3 klika (kromě rolety ADMIRA) 4 motor 5 všechny typy ovládání 6 3

4 PRODUKTOVÉ TOLERANCE Výrobce: ISOTRA a.s., Bílovecká 2411/1, Opava, IČ: Výrobek: VENKOVNÍ ROLETY Přehled produktových tolerancí slouží ke stanovení přípustné hranice shody a neshody výrobku. Tento list lze využít jako argumentace proti neoprávněným reklamacím klientů. Venkovní rolety jsou složené z množství elementů s různými materiálovými vlastnostmi a výrobními tolerancemi. I přes optimálně zvolené produkty může i při nové instalaci vzhledem k produktové toleranci dojít k rozdílům od ideální funkce. Venkovní rolety jsou produktem, který je neustále vystavován vlivu počasí především teploty, vlhkosti, povětrnostním vlivům a špíně. Tyto mají velký vliv na funkci a vzhled venkovní rolety. Odchylky od tabulkových hodnot můžou být v určitém rozsahu našimi techniky zkorigovány. Prosím mějte na vědomí: Uvedené mezní hodnoty jsou vytvořeny na základě aktuálního stavu techniky, příslušných technických norem a na základě dlouholeté zkušenosti. Platné jsou tabulkové hodnoty jen pro venkovní rolety v rámci povolených výrobních rozměrů, které naleznete v našem aktuálním technickém katalogu. Vlastnost Popis odchylky Tolerance Šířka rolety do 2000 mm +0, -3mm 1 Šířka rolety Šířka rolety od 2000 mm do 4000 mm +0, -4mm Šířka rolety nad 4000 mm +0, -5mm Výška rolety do 1500 mm +0, -4mm 2 Výška rolety Výška rolety od 1500 do 2500 mm +0, -6mm Výška rolety nad 2500 mm +0, -10mm 3 Křivost pancíře Odchylka od rovnoměrnosti max. 15mm 4 Šikmý chod pancíře Odchylka od rovnoměrnosti +/- 10mm 5 Délka chodu rolety Nepřetržitá délka běhu motoru max. 4min 6 Propustnost světla - dle ČSN EN V uzavřeném stavu není žádný horizontální průhled z venku dovnitř. přípustné V uzavřeném stavu není žádný horizontální průhled z vnitřku ven. přípustné 7 Akustika Chodové a vypínací zvuky jsou dány technickým řešením. přípustné Hluk dle síly větru. přípustné 4

5 venkovní rolety Vivera VARIANTA SE SÍTI PROTI HMYZU Vysoký stupeň zastínění a snižování hladiny venkovního hluku Možnost elektrického ovládání Vhodná pro dodatečnou montáž na rám okna nebo na fasádu Možnost varianty pro zaomítání pod fasádu nebo zateplovací systém Hliníkové lamely plněné PUR pěnou nebo plastové lamely Možnost provedení s integrovanou sítí proti hmyzu 5

6 Venkovní roleta Vivera / Vivera-Sectra Základní specifikace produktu G Ovládání Šňůra Pásek Klika Pružina Klikový navíječ šňůry Klikový navíječ pásku Motor Standardní rozměry Vivera Standardní rozměry Vivera-Sectra - slouží k vytahování a spouštění rolety. Šňůra ø 4,5 mm v barvě bílé nebo hnědé. - slouží k vytahování a spouštění rolety. Pásek šíře 14 mm v barvě bílé nebo hnědé. - slouží k vytahování a spouštění rolety. Klika - vyrobena z plastu a oceli (trubka ø 15,5 mm nebo ø 13 mm). Průchod kliky pod úhlem 45 nebo slouží k vytahování a spouštění rolety. Roleta je ovládaná ručně, přičemž zpětné navinutí rolety zajišťuje předepjatá pružina, který je uložená v hřídeli. Nutno použít lamely bez otvorů v zámku. Nutno použít zámek nebo západky v dolní liště. - slouží k vytahování a spouštění rolety. Barva bílá nebo hnědá. - slouží k vytahování a spouštění rolety. Barva bílá nebo hnědá. - s krouticím momentem 4 20 Nm se montuje do osmi-hranné hřídele o průměru 40 mm nebo 60 mm. V závislosti na rozměrech rolety lze jedním motorem ovládat i více rolet současně. Lamela Ovládání Šířka (mm) Výška (mm) Garantovaná plocha (m 2 ) min. max. min. max. max. M328 šňůra, pásek ,5 klika, motor ,8 M317 šňůra, pásek ,2 klika, motor ,5 MY442 motor ,5 RM37 šňůra ,5 pásek ,5 Lamela Šířka (mm) Výška (mm) Garantovaná plocha (m 2 ) min. max. min. max. max. M328, M317, MY RM ,5 Pro stanovení výšky boxu u motorického ovládání musíme brát v úvahu, že se do daného boxu vejde roleta o celkové výšce 100mm kratší, než je standard pro manuální ovládání. 6

7 venkovní rolety VIVERA ( ) poz. název položky obchodní název číslo výkresu 4-55 Sestava krycí schránky XXXX 4-55 Nýt trhací Al 4x10 Din 7337 A SC XXXX 60 Motory (SOMFY) EX. ROLETY Závěs Octoeasy - jednočlánkový, hř. 40 mm, box PR0648/ Závěs Octoeasy - jednočlánkový, hř. 60 mm, box PR0648/ Závěs Octoeasy - dvoučlánkový, hř. 40 mm, box PR0648/ Závěs Octoeasy - dvoučlánkový, hř. 60 mm, box PR0648/ Manuální ovládání Pásek 14 mm hnědý / šedý PR0143/XXXX XXXX 61 Pásková rolna - bílá / hnědá PR0136/XXXX XXXX 61 Pružina OCTO mm PR0092/ Držák pružiny MINI pro max. 30 kg PR Redukce pro VR30 PR Průchodka kabelu gumová pr. 11/7 ZP Motory (GEIGER) EX. ROLETY Motory (BECKER) EX. ROLETY Vodicí lišta A3 PR0109/XX XXXX 70 Zaoblený kryt vodicí lišty FAR-ES PR0329/XX XXXX 70 Vrut 3,5x9,5 DIN 7504 M, Zn A 67/ Aretační klips PR0168/ Lamela roletová PANCÍŘ Hliník. roletová lamela M 317-bez prosvětl. otvorů PR0165/XX/B XXXX 80 Hliníková roletová lamela viz Lamely 80 Západka 10x3 mm do koncové lamely 8 mm PR Otočná zarážka ABS - ČERNÁ - PÁR RP0291/ Zátka pro SL-ES, černá PR0332/ Ukončovací lišta SL-ES PR0331/XXXX XXXX 80 Vložka těsnění kulatá do koncové lamely PR Ukončovací lišta SL KU-N PR0431/XX XXXX 80 Otočná zarážka Poly, transparentní -PÁR PR Zámek cylindrový do KL kulatý bílý/hnědý/šedý PR0207/XX XXXX 80 Kryt zámku pro KL kulatý bílý/hnědý/šedý PR02208/XX XXXX 80 Závaží koncové lišty 18x3 PR Balení příslušenství dle sumáře Selve-páskový navíječ, bez pásku - bílý/hnědý PR0131/XXXX XXXX 300 Selve-páskový zapuštěný navíječ, bez pásku - bílý/hnědý PR0133/XXXX XXXX 300 Selve-navíječ páskový klikový bez pásku- bílý/hnědý PR0138/XXXX XXXX 300 Selve-páskový částečně zapuštěný navíječ,bez pásku- bílý/hnědý PR0286/XXXX XXXX 300 Selve-šńůrový- klikový navíječ, bez šňůry - bílý/hnědý PR0140/XXXX XXXX 300 Selve-šňůrový navíječ, bez šňůry - bílý/hnědý PR0135/XXXX XXXX 300 Držadlo Al venkovní bílé/hnědé SC 209 XXXX XXXX 300 Víčka krycí 10 mm ZP0013/XXXX Vrut 2,9x6,5, DIN 7981 C,H, Zn, půlkul.hl.kříž. DZ Úchyt motoru MLP PR Úchyt motoru MLP PR Úchyt motoru MLP PR Úchyt motoru MLP PR Úchyt motoru MLP PR Úchyt motoru MLP PR

8 Technické parametry el. motoru Hřídel Max. plocha rolety Kroutící moment Otáčky Max. doba chodu Příkon Stupeň krytí Délka kabelu 40 3,8 m 2 4 Nm 14ot./min. 4 min. 65 W IP44 3 m 40 5,8 m 2 9 Nm 14ot./min. 4 min. 100 W IP44 3 m 60 7,9 m 2 15 Nm 17ot./min. 4 min. 140 W IP44 1 m 60 4,1 m 2 6 Nm 17ot./min. 4 min. 90 W IP44 1 m 60 5,3 m 2 8 Nm 17ot./min. 4 min. 90 W IP44 1 m 60 6,6 m 2 10 Nm 17ot./min. 4 min. 120 W IP44 1 m 60 7,8 m 2 20 Nm 17ot./min. 4 min. 160 W IP44 1 m Lamely M317 M328 RM37 MY442 Vivera, Stakusit, Heluz Vivera, Stakusit, Heluz Vivera, Stakusit Vivera, Heluz Al Al PVC Al Technická data ( mm) M317 M328 RM37 MY442 krycí výška tloušťka síla materiálu váha max. šířka max. plocha 37 7,6 0,3 2,8 kg/m ,5 m ,8 0,28 2,6 kg/m ,8 m 2 36,6 7,8 0,7 3,6 kg/m ,9 m ,3 0,3 2,85 Kg/m ,5 m2 Vivera Tabulka vinutí pro 40 mm hřídel 8-hran. Velikost schránky manuální ovládání Lamela M317 M328 RM37 MY442 motor manuální ovládání Výška rolety (mm) motor manuální ovládání motor manuální ovládání Tabulka vinutí pro 60 mm hřídel 8-hran. Velikost schránky Vivera-Sectra Tabulka vinutí pro 40 mm hřídel 8-hran. Velikost schránky manuální ovládání Lamela M317 M328 RM37 MY442 motor manuální ovládání Výška rolety (mm) motor manuální ovládání motor manuální ovládání Tabulka vinutí pro 60 mm hřídel 8-hran. Velikost schránky manuální ovládání manuální ovládání Lamela M317 M328 RM37 MY442 motor manuální ovládání Výška rolety (mm) motor manuální ovládání motor manuální ovládání Lamela M317 M328 RM37 MY442 motor manuální ovládání Výška rolety (mm) motor manuální ovládání motor manuální ovládání motor motor motor motor 8

9 venkovní rolety Stakusit Roleta se společně s oknem montuje jako jeden celek do okenního otvoru Hliníkové lamely plněné PUR pěnou nebo plastové lamely Plastový box je vyplněn polyuretanovou vložkou a nezasahuje do světlosti okna, je umístěn nad oknem Revizní klapka z interiéru 9

10 Venkovní roleta Stakusit Základní specifikace produktu ,62, NRS0011 NRS0030 MOTOR NRS0024 NRS NRS0013 SCHRÁNKA SCHRÁNKA NRS0054/01 NRS0056/01 NRS0058/ NRS0031 NRS0069 NRS0032 NRS NRS NRS0023 NRS0008 NRS0009 NRS PR0256/ NRS0014 NRS NRS NRS0055/01 NRS0057/01 NRS0059/ PR0099 PR PR NRS0072/01 NRS0073/ NAVÍJEČ 70 NRS PR0115 PR0331 PR PR PR PR PR PR0288 PR LAMELA 80 PR0168/1 PR0169 ROLETA VENKOVNÍ STAKUSIT XXXX-C C Ovládání Pásek Pružina Klikový navíječ pásku Motor - slouží k vytahování a spouštění rolety. Pásek šíře 14 mm v barvě bílé nebo hnědé. - slouží k vytahování a spouštění rolety. Roleta je ovládaná ručně, přičemž zpětné navinutí rolety zajišťuje předepjatá pružina, který je uložená v hřídeli. Nutno použít lamely bez otvorů v zámku. Nutno použít zámek nebo západky v dolní liště. - slouží k vytahování a spouštění rolety. Barva bílá nebo hnědá. - s krouticím momentem 4 20Nm se montuje do osmi-hranné hřídele o průměru 40 mm nebo 60 mm. Standardní rozměry Lamela Ovládání Šířka (mm) Výška (mm) Garantovaná plocha (m 2 ) min. max. min. max. max. M328 šňůra ,5 motor ,8 M317 šňůra ,2 motor ,5 RM37 pásek ,5 Pro stanovení výšky boxu u motorického ovládání musíme brát v úvahu, že se do daného boxu vejde roleta o celkové výšce 100mm kratší, než je standard pro manuální ovládání. 10

11 venkovní rolety STAKUSIT ( ) pozice název položky obchodní název číslo výkresu 9-50 Sestava krycí schránky XXXX 9-50 Koncovka hřídele 40-osmihranná NRS Bočnice SKS 145mm,levá - bílá NRS0054/ Bočnice SKS 145mm,pravá - bílá NRS0055/ Aretační podložka 116 NRS Krycí deska TOP MINI bílá NRS Tepelná izolace TOP MINI typ1.1 NRS Řemenice Mini 75/113 NRS Upevňovací destička pro motor NRS Uložení motoru Somfy NRS Ložisko 10/28 NRS Ocelová osmihranná hřídel 40mm-vnější spoj PR Profil upínací 60-70mm - bílý NRS XXXX 9-50 Převodovka 3:1, pro hřídel 40mm L/P PR0256/ Bočnice SKS 170mm, levá - bílá NRS0056/ Bočnice SKS 170mm, pravá - bílá NRS0057/ Aretační podložka 140 NRS Krycí deska TOP MINI bílá NRS Tepelná izolace TOP MINI typ1.1 NRS Řemenice Mini 100/140 NRS Bočnice SKS 210mm,levá -bílá NRS0058/ Bočnice SKS 210mm,pravá - bílá NRS0059/ Krycí deska TOP MINI bílá NRS Tepelná izolace TOP MINI typ1.1 NRS Řemenice Mini 100/160 NRS Lišta vodící AF61 dvojitá-bílá NRS0073/ Lišta vodící AF61 jednoduchá-bílá NRS0072/ Ocelová osmihranná hřídel 60mm PR PVC zarážka pro koncovou lamelu 30mm - šedá PR Motory (SOMFY) EX. ROLETY Manuální ovládání Pásek 14 mm hnědý / šedý PR XXXX 62 Motory (GEIGER) EX. ROLETY Motory (BECKER) EX. ROLETY Vedení - VR - STAKUSIT XXXX 70 Ukončení vodící lišty AF61 NRS XXXX 80 Lamela roletová PANCÍŘ viz Lamely 80 Aretační klips PR0168/ Aretační klipsy A 442 PR Vložka těsnění kulatá do koncové lamely PR Zámek cylindrový do KL kulatý bílý/hnědý/šedý PR0207/XX XXXX 80 Kryt zámku pro KL kulatý bílý/hnědý/šedý PR0208/XX XXXX 80 Závaží koncové lišty 18x3 PR Ukončovací lišta SL DB velká RENOLIT JINÝ PR Ukončovací lišta SL-KU-N RENOLIT JINÝ PR Ukončovací lišta pro zabezpečovací rolety SL-ES PR XXXX 80 Těsnící vložka z PVC - pro SL-KU-N PR Navíječ viz strana Uchycení schránky TOP MINI NRS Technické parametry el. motoru Hřídel Max. plocha rolety Kroutící moment Otáčky Max. doba chodu Příkon Stupeň krytí Délka kabelu 40 3,8 m 2 4 Nm 14ot./min. 4 min. 65 W IP44 3 m 40 5,8 m 2 9 Nm 14ot./min. 4 min. 100 W IP44 3 m 60 4,1 m 2 6 Nm 17ot./min. 4 min. 90 W IP44 1 m 60 5,3 m 2 8 Nm 17ot./min. 4 min. 90 W IP44 1 m 60 6,6 m 2 10 Nm 17ot./min. 4 min. 120 W IP44 1 m 60 7,8 m 2 20 Nm 17ot./min. 4 min. 160 W IP44 1 m 60 7,9 m 2 15 Nm 17ot./min. 4 min. 140 W IP44 1 m Technické údaje Tabulka vinutí pro 40 mm hřídel 8-hran. Lamela M317 M328 MY442 Velikost schránky Výška rolety (mm) manuální ovládání motor manuální ovládání motor manuální ovládání motor 145 x x x Tabulka vinutí pro 60 mm hřídel 8-hran. Velikost schránky Lamela M317 M328 MY442 Výška rolety (mm) manuální ovládání motor manuální ovládání motor manuální ovládání motor 145 x x x

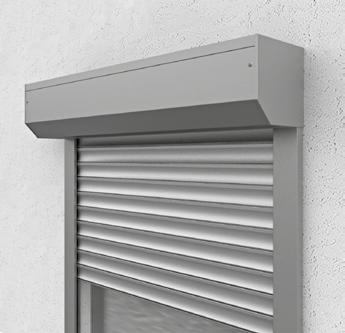

12 Admira Vysoký stupeň zastínění a snižování hladiny venkovního hluku, hliníkové lamely plněné PUR pěnou, termoregulační i ochranný efekt, maximální garantovaná plocha 6,5 m 2. 12

13 venkovní rolety Venkovní roleta Admira Základní specifikace produktu /137A PR /137C PR /137Z PR /150A PR /150C PR /150Z PR /165A PR /165C PR /165Z PR /180A 211/180C 211/180Z PR0060 PR0061 PR0062 PR0063 PR0065 PR0066 PR0067 PR0069 PR0070 PR PR PR PR PR PR PR0109 PR0111 PR0114 PR ,63 PR0238 PR0099 PR0100 PR0648/1 PR0648/2 PR0648/3 PR0648/ PR0121 PR0254 PR0431 PR0115 PR0123 PR0207 PR0291 Ovládání Šňůra Pásek Klikový navíječ šňůry Klikový navíječ pásku Motor PR0002 PR0032 PR0003 PR0033 PR0004 PR00361 PR0005 PR0236 PR0017 PR0246 PR0018 PR0247 PR0019 PR0248 PR0031 PR PR0424 PR0425 PR PR0176 PR0177 PR0178 PR0179 VENKOVNÍ ROLETA ADMIRA 300 PR PR PR PR PR PR PR PR PR PR PR0135 PR PR0131 PR0133 PR0138 PR XXXX-B XXXX-B - slouží k vytahování a spouštění rolety. Šňůra ø 4,5 mm v barvě bílé nebo hnědé. - slouží k vytahování a spouštění rolety. Pásek šíře 14 mm v barvě bílé nebo hnědé. - slouží k vytahování a spouštění rolety. Barva bílá nebo hnědá. - slouží k vytahování a spouštění rolety. Barva bílá nebo hnědá. - s krouticím momentem 4 20 Nm se montuje do osmi-hranné hřídele o průměru 40 mm nebo 60 mm. V závislosti na rozměrech rolety lze jedním motorem ovládat i více rolet současně. Standardní rozměry Lamela AR377 Ovládání Šířka (mm) Výška (mm) Garantovaná plocha (m 2 ) min. max. min. max. max. šnůra, popruh ,5 motor ,5 Tabulka vinutí pro 40 mm hřídel 8-hran. 40 mm hřídel 60 mm hřídel Velikost Výška rolety (mm) schránky manuální ovládání motor manuální ovládání motor

14 ADMIRA ( ) poz. název položky obchodní název číslo výkresu Sestava krycí schránky XXXX Válcovaná schránka, úkos 20, 180 PR0005/XXX XXXX Bočnice, úkos 20 SF, 180-PÁR PR0063/XXX XXXX Bočnice, 20, BKSDF-N,180, L, pro kombinaci -KS PR Bočnice, 20, BKSDF-N,180, P, pro kombinaci -KS PR Válcovaná schránka, úkos 45, 180 PR0246/XXX XXXX Bočnice, úkos 45 SF/u, 180-PÁR PR0213/XXX XXXX Řemenice pro oblast MINI - GSV 170 PR Ocelová osmihranná hřídel 40mm-vnější spoj PR Ocelová osmihranná hřídel 60mm PR Válcovaná zátka 104 mm PR Válcovaná zátka 150 mm PR Koncovka hřídele pro SW 60 PR Válcovaná schránka, úkos 20, 165 PR0004/XXX XXXX Bočnice, úkos 20 SF, 165-PÁR PR0062/XXX XXXX Bočnice, 20, BKSDF-N 165, P, pro kombinaci -KS PR Bočnice, 20, BKSDF-N,165, L, pro kombinaci -KS PR Válcovaná schránka, úkos 45, antracit PR0247/XXX XXXX Bočnice oboustranná, úkos 45 SF45/165/D - ks PR0211/165A Bočnice oboustranná, úkos 45 SF45/180/D - ks PR0211/180A Válcovaná schránka, úkos 20, 150 PR0003/XXX XXXX Bočnice, úkos 20 SF, 150-PÁR PR0061/XXX XXXX Bočnice, 20, BKSDF-N,150, L, pro kombinaci -KS PR Bočnice, 20, BKSDF-N,150, P, pro kombinaci -KS PR Vymez. podložka, GPU150AL, 60 PR Válcovaná schránka, úkos 45, 150 PR0248/XXX XXXX Bočnice, úkos 45 SF/u, 150-PÁR PR0360/XXX XXXX Bočnice oboustranná, úkos 45 SF45/150/D - ks PR0211/150A Řemenice pro oblast MINI - GSV 135 PR Válcovaná schránka, úkos 20, 137 PR0002/XXX XXXX Bočnice, úkos 20 SF, 137-PÁR PR0060/XXX XXXX Bočnice, 20, BKSDF-N,138, L, pro kombinaci -KS PR Válcovaná schránka, zaobl.schr., 165 PR XXXX Bočnice, zakulacená SF-R, 165-PÁR PR XXXX Bočnice oboustranná, zaobl.sf-r/165/d - ks PR0211/165Z Válcovaná schránka, čtvrtk.schr., 165 PR XXXX Bočnice, čtvrtkulatá SF-QR, 165-PÁR PR XXXX Bočnice oboustranná, čtvrtkul.sf-qr/165/d - ks PR0211/165C Řemenice pro oblast MINI - GSV 155 PR Válcovaná schránka, zaobl.schr., 150 PR XXXX Bočnice oboustranná, zaobl.sf-r/150/d - ks PR0211/150Z Válcovaná schránka, čtvrtk.schr., 150 PR XXXX Bočnice, čtvrtkulatá SF-QR, 150-PÁR PR XXXX Bočnice oboustranná, čtvrtkul.sf-qr/150/d - ks PR0211/150C Bočnice, 20, BKSDF-N,138, P, pro kombinaci -KS PR Bočnice oboustranná, úkos 45 SF45/137/D - ks PR0211/137A Řemenice pro oblast MINI - GSV 125 PR Válcovaná schránka, zaobl.schr., 137 PR XXXX Bočnice, zakulacená SF-R, 137-PÁR PR XXXX Bočnice oboustranná, zaobl.sf-r/137/d - ks PR0211/137Z Válcovaná schránka, čtvrtk.schr., 137 PR XXXX Bočnice, čtvrtkulatá SF-QR, 137-PÁR PR XXXX Bočnice oboustranná, čtvrtkul.sf-qr/137/d - ks PR0211/137C Bočnice oboustranná, zaobl.sf-r/180/d - ks PR0211/180Z Bočnice oboustranná, čtvrtkul.sf-qr/180/d - ks PR0211/180C Náběh GD9/U -PÁR PR XXXX Kuličkové ložisko BB12x28 mm, s okrajem PR Bočnice, zakulacená SF-R, 180-PÁR PR XXXX Válcovaná schránka, čtvrtk.schr., 180 PR XXXX Bočnice, čtvrtkulatá SF-QR, 180-PÁR PR Bočnice, úkos 45 SF/u, 165 PÁR PR XXXX Bočnice, zakulacená SF-R, 150-PÁR PR XXXX Válcovaná schránka, zaobl.schr., 180 PR XXXX Válcovaná schránka, úkos 45, 137 PR XXXX 60 Motory (SOMFY) EX. ROLETY Manuální ovládání Pásek 14 mm hnědý / šedý PR XXXX 61 Šnůřa - bílá/hnědá PR XXXX 61 Pásková rolna - bílá / hnědá PR XXXX 62,63 Závěs Octoeasy - jednočlánkový, hř. 40 mm, box PR0648/ ,63 Závěs Octoeasy - jednočlánkový, hř. 60 mm, box PR0648/ ,63 Závěs Octoeasy - dvoučlánkový, hř. 40 mm, box PR0648/ ,63 Závěs Octoeasy - dvoučlánkový, hř. 60 mm, box PR0648/ Vodicí lišta GR45x22IE s těsněním PR XXXX 70 Vodicí lišta A3 PR XXXX 70 Vodicí lišta GR83x22IE s těsněním PR XXXX 70 Vodicí lišta DF A5 PR XXXX 14

15 venkovní rolety 80 Lamela roletová PANCÍŘ ADMIRA Hliníková rol. lamela AR/377-s prosvětl. otvory PR XXXX 80 Aretační klips PR0168/ Západka 10x3 mm do koncové lamely 8 mm PR Otočná zarážka Poly, transparentní -PÁR PR Otočná zarážka ABS - ČERNÁ - PÁR PR Ukončovací lišta SL KU-N PR XXXX 80 Zámek cylindrový do KL kulatý bílý/hnědý/šedý PR XXXX 80 Závaží koncové lišty 18x3 PR Ukončovací lišta ES9x45I levá PR XXXX 300 Balení příslušenství dle sumáře Selve-páskový navíječ, bez pásku - bílý/hnědý PR XXXX 300 Selve-páskový zapuštěný navíječ, bez pásku - bílý/hnědý PR XXXX 300 Selve-navíječ páskový klikový bez pásku- bílý/hnědý PR XXXX 300 Selve-páskový částečně zapuštěný navíječ,bez pásku- bílý/hnědý PR XXXX 300 Selve-šńůrový- klikový navíječ, bez šňůry - bílý/hnědý PR XXXX 300 Selve-šňůrový navíječ, bez šňůry - bílý/hnědý PR XXXX 300 Kryt šroubu dvojdílný PVC PR XXXX 300 Spirálová průchodka 200 PR Šňůrová převáděcí rolna PR Pásková průchodka, mini PR Venkovní rolety Vivera, Stakusit, Admira Vyměření Předokenní roleta Nadokenní roleta Roleta zaomítací v š š v v š š v VÝŠKA VÝŠKA OKENÍHO OTVORU NADOKENNÍ PŘEKLAD VÝŠKA VÝŠKA OKENÍHO OTVORU NADOKENNÍ PŘEKLAD ŠÍŘKA ŠÍŘKA OKENÍHO OTVORU ŠÍŘKA ŠÍŘKA OKENÍHO OTVORU Objednací rozměry jsou rozměry hotové rolety. Šířka rolety = š Výška rolety = v Šířku i výšku měříme vždy minimálně ve třech místech. Výrobní rozměr rolety je vždy nejmenší naměřená hodnota. Zásadně zaměřujeme až po osazení stavebního otvoru rámem, příp. oknem až je dokončeno venkovní i vnitřní ostění, včetně parapetů. Způsob zaměření venkovních rolet je natolik specifická záležitost, že technickou stránku doporučujeme vždy konzultovat na staveništi. Jsou možná i jiná specifická řešení. Montáž Montáž smí provádět jen kvalifikovaný odborný pracovník! Stavební připravenost pro montáž: hotové ostění, fasáda probarvená, hotové vnější parapety. Prostor pro montáž nahoře 5-10 mm (uzavřít těsnící hmotou) po stranách rovněž ca. 5 mm dole: nechat vzdálenost max. 5 mm mezi vod. lištou a parapetem Nářadí k montáži 1. Svinovací metr 2. Vodováha 3. Tužka 4. Kladívko 5. Vrtačka elektrická a vrtáky dle podkladního materiálu 6. Akumulátorová vrtačka 7. Magnetický nástavec 8. Bity PZ2, PH2, magnetický nastavec na šestihrannou hlavu 8 a Sada imbusových klíčů 10. Montážní kabel 11. Malá račna a ořech Sada šroubováku izolovaných elektro Montáž do fasády Montáž na fasádu 15

16 Kontrola Před montáží doporučujeme provést kontrolu všech dílů při dodávce zboží, tím předejdeme možným problémům. Případné nedostatky, popř. připomínky týkající se montáže či vlastní žaluzie, sdělte prosím výrobci. Postup montáže 1. Zkontrolovat rozměry rolety a stavebního otvoru nebo okna 2. Na schránce vyříznout výstup pro pásek, kabel nebo kliku kuželové převodovky a vyvrtat na stěně nebo okně průchod. Aby se zamezilo poškození pásku je nutné vrtat tento průchod pro pásek pokud možno kolmo. Dát pozor při vrtání otvoru pro klikovou tyč, čtyřhran musí být umístěn centrálně ve vrtané díře a nesmí se v otvoru dotýkat stěn a tím drhnout o ně. (U pásku 14 mm vrtat ca. 16 mm / u pásku 23 mm vrtat otvor ca. 32 mm / pro kabel vrtat ca. 10 mm / pro kužel. převodovku se řídit návodem). Dbáme na přesné vodorovné a svislé umístění rolety! 3. Zasunout vodící lišty do nohy bočnice, zkontrolovat stejnou výšku vodících lišt. (Zasouváním vodící lišty do bočnice se nesmí poškodit náběh pancíře umístěný v bočnici!) 4. Označení míst vrtání, ve kterých se šrouby upevní roleta. (Velikost podle použitého zdiva a šroubů.) Vyříznout těsnící vložku viz. obrázek na druhé straně. Ovládání páskem nebo šňůrou: Stupňovité vrtání pro použití krycích víček z PVC Vrtání vodící lištou (bez krycích víček) 5. Na pásek nasunout pásk. průchodku, umělohmotnou trubku, páskovou rolnu atd.(rolnou dolu, kartáčkem nahoru). 6. Zavěsit pásek nebo šňůru do pérového úchytu tak, aby se pásek při pohybu pancíře nahoru automaticky navíjel do navíječe (podle provedení musí být navíječ otevřen a pásek zaháknut a zajištěn do pérového mechanizmu). Upozorňujeme, že při zkracování pásku musí být roletový pancíř spuštěný. Při práci s páskem musí být zajištěn pérový mechanizmus proti navinutí! 7. Upevnění navíječe na rám okna nebo na stěnu. 8. Upevnění páskové průchodky na stěně nebo okenním rámu (rolna usnadňuje pohyb pásku). 16

17 venkovní rolety Ovládání motorem: 9. Přivést kabel od motoru ke spojovací krabici. Pozor : Je nutné zapojení kabelů podle nákresu dodavatele motoru. Práce se součástkami spojenými s elektrickým proudem musí být prováděny vyškolenými odborníky. Během zapojování musí být celé el. vedení bez proudu. Motory jsou již přednastavené, ale v místě zabudování rolety musí být odzkoušeny a nastavení hranic doladěno. Ovládání klikou: 10. Prostrčení zdí čtyřhranného kloubového uložení a upevnění do kuželové převodovky (ve schránce, podle provedení musí být čtyřhran zkrácen). 11. Upevnění kloubového uložení přiloženými šrouby na stěně nebo okenním rámu. 12. Kliku (profil. trubku) nastrčit do kloubového uložení a fixovat zajišťovacím klipsem (umělohmotný kroužek). 13. Upevnění držáku kliky na rámu okna nebo na stěně. 14. Provedení schránky pod omítku: Schránku uchytit na zeď podomítkovými sponami. Před začátkem omítacích prací je nutné zakrytí spojů mezi schránkou a zdí velkoplošným spojem. (Dodatečné upevnění a armování slouží k zamezení vzniku prasklin pnutím.) Montáž a servis rolet musí být prováděn vyškolenými odborníky! Počet upevnění jedné vodící lišty: Výška rolety do Výška rolety do 150 cm > 2 upevňovací body v jedné vodící liště 250 cm > 3 upevňovací body v jedné vodící liště Tyto údaje jsou platné při montáži do dostatečně nosného zdiva. Totéž je platné pro údaje přiloženého spojovacího materiálu. Upevňovací materiál musí být zvolen podle pevnosti zdiva a statických podmínek konkrétního případu. Od váhy rolety 20 kg je nutné další upevnění roletové schránky do zdiva. U roletových schránek v provedení pod omítku musí být ještě schránky upevněny do zdiva. Vrtání vodících lišt A) z čela B) z boku 17

18 Vyříznutí těsnění vodící lišty Aby se zamezilo zaháknutí roletového pancíře v náběhu: těsnící vložka vodící lišty se musí ve vrchní části náběhu ca.15 mm od vrchního okraje vyříznout. (Před montáží vodících lišt!) špatně! správně správně Demontáž revizního krytu schránky musí být možná stále. Proto nemůže být revizní kryt zaomítnut nebo jinak pevně uchycen do stavby. Pro provedení schránek pod omítku je připevněn nýtem k bočnici pásek, který může být zaomítán. Varianty montáže Montáž, Admira, Vivera, Sectra Montáž A Montáž na rám okna. Připravíme otvor pro průchod ovládacích mechanismů do interiéru, podle způsobu ovládání připravíme průchod pro šňůru, kliku nebo elektrický kabel a roletu spustíme do dolní polohy. Box nasadíme na vodící lišty a poté celý komplet přišroubujeme na rám okna. Šrouby zakryjeme krytkami. Po kontrole funkčnosti rolety připevníme v interiéru průchodku pro šňůru,popruh nebo kliku. V případě elektrického ovládání provedeme elektrické zapojení, a to pouze osobou s příslušnou kvalifikací. Nevýhodou montáže v případě, že na okně není rozšiřovací profil, je zmenšení světlosti okna. 18

19 venkovní rolety Montáž rolet Vivera, Sectra - zaomítací Montáž A Montáž na rám okna. Výhodou těchto rolet je jejích ukrytí pod fasádní nebo zateplovací systém který, nenarušuje estetiku budovy. Box je opatřen zaomítací lištou s heraklitem nebo polystyrénem pro snadné omítnutí. Používáme PSV pro Rono překlady a PS- 8 pro nadměrné rolety s upevňovacím úhelníkem. Připravíme otvor pro průchod ovládacích mechanismů do interiéru, podle způsobu ovládání připravíme průchod pro šňůru, kliku nebo elektrický kabel a roletu spustíme do dolní polohy. Box nasadíme na vodící lišty a poté celý komplet přišroubujeme na rám okna. Šrouby zakryjeme krytkami. Po kontrole funkčnosti rolety připevníme v interiéru průchodku pro šňůru, popruh nebo kliku. V případě elektrického ovládání provedeme elektrické zapojení, a to pouze osobou s příslušnou kvalifikací. Montáž rolet Vivera-Sectra Montáž A Montáž na rám okna. Připravíme otvor pro průchod ovládacích mechanismů do interiéru, podle způsobu ovládání připravíme průchod pro šňůru, kliku nebo elektrický kabel a roletu spustíme do dolní polohy. Box nasadíme na vodící lišty a poté celý komplet přišroubujeme na rám okna. Šrouby zakryjeme krytkami. Po kontrole funkčnosti rolety připevníme v interiéru průchodku pro šňůru, popruh nebo kliku. V případě elektrického ovládání provedeme elektrické zapojení, a to pouze osobou s příslušnou kvalifikací. Do vodící lišty vyvrtáme otvory pro aretaci sítě. Roletu SECTRA můžeme namontovat také do nadokenních kapes nebo překladů. 19

20 Montáž rolet Admira, Vivera Montáž B Obrácená montáž na rám okna. Box je našroubován čelem na rám okna a vodítka jsou od okna vzdálená dle velikosti boxu. Připravíme otvor pro průchod ovládacích mechanismů do interiéru, podle způsobu ovládání připravíme průchod pro šňůru, kliku nebo elektrický kabel a roletu spustíme do dolní polohy. Box nasadíme na vodící lišty a poté celý komplet přišroubujeme na rám okna. Šrouby zakryjeme krytkami. Vodící lišty přišroubujeme do špalety okna. Po kontrole funkčnosti rolety připevníme v interiéru průchodku pro šňůru, popruh nebo kliku. V případě elektrického ovládání provedeme elektrické zapojení, a to pouze osobou s příslušnou kvalifikací. Montáž D Montáž na rám okna z interiéru. Jedná se prakticky o montáž A, s tím rozdílem, že roleta i ovládání rolety je uvnitř místnosti. Box nasadíme na vodící lišty a poté celý komplet přišroubujeme na rám okna. Šrouby zakryjeme krytkami. Provedeme kompletaci ovládání. Po kontrole funkčnosti rolety připevníme v interiéru průchodku pro šňůru, popruh nebo kliku. V případě elektrického ovládání provedeme elektrické zapojení, a to pouze osobou s příslušnou kvalifikací. Montáž E Montáž na fasádu. Připravíme otvor pro průchod ovládacích mechanismů do interiéru, podle způsobu ovládání připravíme průchod pro šňůru, kliku nebo elektrický kabel a roletu spustíme do dolní polohy. Box nasadíme na vodící lišty a poté celý komplet přišroubujeme na fasádu. Šrouby zakryjeme krytkami. Po kontrole funkčnosti rolety připevníme v interiéru průchodku pro šňůru, popruh nebo kliku. V případě elektrického ovládání provedeme elektrické zapojení, a to pouze osobou s příslušnou kvalifikací. Vodící lišty by měly mít dorazy. Montáž nadokenních rolet Stakusit Montáž C Tato roleta se montuje jako komplet společně s oknem. Pomocí speciálních přechodových dílů zkompletujeme okno s boxem včetně vodících lišt a celý díl osadíme do otvoru. Plastový box rolety je zateplený polystyrénovou vložkou a je opatřen revizní klapou přístupnou z interiéru. Box lze skrýt pod vnější omítku. Po kontrole funkčnosti rolety připevníme v interiéru průchodku pro šňůru, popruh nebo kliku. V případě elektrického ovládání provedeme elektrické zapojení, a to pouze osobou s příslušnou kvalifikací. Výhodou tohoto systému je možná montáž rolety na dílně přímo k oknu. Poté se na budovu osadí okno i s roletou dohromady. 20

21 venkovní rolety Schématické řezy pro jednotlivé typy ovládání Roleta ovládaná páskem - vertikální řez Pozn.: Jedná se o schématický nákres jehož podoba se mění dle konfigurace daného výrobku. 21

22 Roleta ovládaná klikovým navíječem - vertikální řez Pozn.: Jedná se o schématický nákres jehož podoba se mění dle konfigurace daného výrobku. 22

23 venkovní rolety Roleta ovládaná klikou - vertikální řez Ø Ø24 Ø12 Ø21 Pozn.: Jedná se o schématický nákres jehož podoba se mění dle konfigurace daného výrobku. 23

24 Průchodka kliky PR0186 ( ) ,5 X 24

25 venkovní rolety Roleta ovládaná pružinou i motorem - vertikální řez Pozn.: Jedná se o schématický nákres jehož podoba se mění dle konfigurace daného výrobku. 25

26 Venkovní roleta do překladu HELUZ Základní specifikace produktu C Ovládání Pásek Motor - slouží k vytahování a spouštění rolety. Pásek šíře 22 mm v barvě šedé. - s krouticím momentem 4 20Nm se montuje do osmi-hranné hřídele o průměru 60 mm. Standardní rozměry Lamela Ovládání Šířka (mm) Výška (mm) Garantovaná plocha (m 2 ) min. max. min. max. max. M328 popruh ,5 motor ,8 M317 popruh ,2 motor ,5 MY442 motor ,5 26

27 venkovní rolety Roletový překlad HELUZ pozice Název položky Obchodní název Číslo výkresu 1 Motorový pohon Manuální pohon Al. pouzdro vodící lišty RHE Al. vodící lišta bez kartáčku RHE017/ Kartáček vodící lišty RHE Lamely viz Lamely vz. str ,200 Sponka PR Ukončovací lišta PR xxxx 220 Sponka PR Západka 10x3 mm do koncové lamely PR Zámek cylindrový do KL kulatý PR Kryt zámku pro KL kulatý PR xxxx 260 Narážecí stopka 28mm NRS PVC zarážka pro koncovou lamelu PR ,271 Závaží koncové lišty PR Technické parametry el. motoru Hřídel Max. plocha rolety Kroutící moment Otáčky Max. doba chodu Příkon Stupeň krytí 60 7,9 m 2 15 Nm 17ot./min. 4 min. 140 W IP44 1 m 60 7,8 m 2 20 Nm 17ot./min. 4 min. 160 W IP44 1 m 60 6,6 m 2 10 Nm 17ot./min. 4 min. 120 W IP44 1 m 60 5,3 m 2 8 Nm 17ot./min. 4 min. 90 W IP44 1 m 60 4,1 m 2 6 Nm 17ot./min. 4 min. 90 W IP44 1 m Délka kabelu Heluz Tabulka vinutí pro 40 mm hřídel 8-hran. Prostor v překladu Lamela M317 M328 MY442 manuální manuální manuální motor motor ovládání ovládání ovládání motor

28 Vyměření a montáž rolet do překladu HELUZ Pouzdra pro vodící lišty lze zapustit do izolačního sendviče. Vodící lišty rolet je rovněž možné připevnit pomocí úchytů na okenní rám. Osazení pouzdra rolety se zapuštěnou vodící lištou - standardní montáž šířka rolety vodící lišta roleta montážní pěna pouzdro vodící lišty zapuštěné do ostění montážní pěna izolace tl. 30 mm Osazení vodící lišty rolety na ostění šířka rolety konzole vodící lišty roleta 80 Použijte šroub Fisher FFS nebo FFSZ pro okenní rámy nebo vhodné rámové hmoždínky délky min. 80mm montážní pěna izolace tl. 30 mm Použijte šroub Fisher FFS nebo FFSZ pro okenní rámy nebo vhodné rámové hmoždínky délky min. 80mm 28

29 venkovní rolety Osazení okenního rámu pro montáž rolet Vzdálenost od venkovního cihelného obkladu překladu k venkovní části okenního rámu je 220 mm. Tato vzdálenost je pro montáž rolety i žaluzií shodná. Vzdálenost 165 mm je vhodná pro použití vložené izolace pro montáž rolet. *VLOŽENOU IZOLACI DODÁ MONTÁŽNÍ FIRMA STÍNÍCÍ TECHNIKY *VLOŽENOU IZOLACI DODÁ MONTÁŽNÍ FIRMA STÍNÍCÍ TECHNIKY Ovládání Nosný roletový překlad HELUZ lze osadit buď ručním nebo elektrickým ovládáním. Pokud se zákazník rozhodne pro ruční ovládání pomocí popruhu, musí být na straně ovládání dodrženo uložení překladu 200, nejlépe však 250 mm. Popruh se navíjí do schránky umístěné ve stěně vedle okna (z levé nebo z pravé strany). Schránka musí být umístěna ve svislé ose otvoru překladu. V případě elektrického ovládání stínicích systémů se osadí vedle překladu rozbočná krabice elektroinstalace, do které se přivede minimálně třížilový kabel o průřezu 1,5 mm 2 pro napájení 230 V. Rozbočná krabice se kabelovou chráničkou o průměru minimálně 16 mm propojí s vnitřní částí překladu a případně s vypínačem. Elektrický pohon se umisťuje do hřídele rolety nebo nosiče žaluzií. Celý systém zapojení elektrické instalace je nutné konzultovat s montážní firmou stínící techniky před provedením omítek. Při použití elektrického ovládání můžeme překlad uložit symetricky, za předpokladu dodržení minimálního uložení překladu 200 mm na obou stranách. Ovládání motorem Ovládání popruhem 29

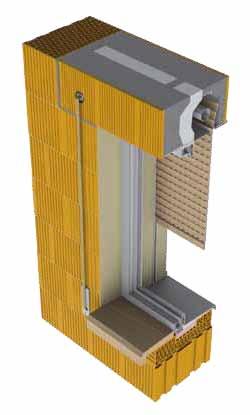

30 Zapuštění komponentů při motorickém ovládání U motorového ovládaní je elektromotor umístěn v hřídeli rolety. Zde neusazujeme schránku navíječe ani průchodku popruhu. Zde vedle překladu umístíme rozbočnou krabici, kabelovou chráničku a případně krabici pro vypínač. Nevyřezáváme polystyrén uvnitř překladu! Zapuštění komponentů při manuálním ovládání Manuální ovládaní je řešeno pomocí průchodky pásku, popruhu 22 mm a navíječe zapuštěného ve zdivu vedle okna. schránka pro naviják zabudovaná do zdi v ose průchodky 30

31 venkovní rolety Motory 130 ZP MOTOR 110 PR 0399 PR PR 0398 Typy motorů - Somfy 100 PR 0098 PR 0097 pozice název položky obchodní název číslo výkresu 10 Motor LT 50 - Ariane 6/17 PR Motor LT 50 - Atlas 15/17 PR Motor LT 50 - Jet 10/17 PR Motor Ilmo 40 WT 13/10 PR Motor Ilmo 40 WT 4/16 PR Motor Ilmo 40 WT 9/16 PR Motor Ilmo 50 S WT 6/17 PR S Motor Oximo WT50 10/17 PR Motor Oximo WT50 15/17 PR Motor Oximo WT50 6/17 PR Motor Ilmo 2 50 WT 10/17 PR410/ Motor Ilmo 2 50 WT 15/17 PR411/ Motor Ilmo 2 50 WT 6/17 PR409/ Motor Altus 40 RTS 13/10 PR Motor Altus 40 RTS 4/16 PR Motor Altus 40 RTS 9/16 PR Motor Altus 40 RTS433 3/30 PR Motor Oximo RTS50 10/17 PR Motor Oximo RTS50 15/17 PR Motor Oximo RTS50 20/17 PR Motor Oximo RTS50 30/17 PR Motor Oximo RTS50 40/17 PR Motor Oximo RTS50 6/17 PR Motor Oximo S auto RTS 6/17 PR Motor Oximo 40 WireFree RTS 10/12 PR WF10 40 Motor Oximo 40 WireFree RTS 3/23 PR WF03 40 Motor Oximo 40 WireFree RTS 6/18 PR WF06 50 Motor LT 50 NHK - Ceres 8/17 PR Motor Oximo 50 io 10/17 PR Motor Oximo 50 io 15/17 PR Motor Oximo 50 io 20/17 PR Motor Oximo 50 io 30/17 PR Motor Oximo 50 io 40/17 PR Motor Oximo 50 io 6/17 PR Motor Oximo S auto io 6/17 PR Motor Oximo 40 io 13/16 PR0652/ Motor Oximo 40 io 4/16 PR0652/ Motor Oximo 40 io 9/16 PR0652/ Unášeč SW 60 - IMBAC PR Unašeč SW 40x0,6 PR Adapter SW 60 PR Adapter SW 40x0,6 PR Uložení NHK-K 10x10 PR Průchodka kabelu GUMOVÁ pr. 11/7 ZP

32 Nastavení koncových poloh u motorových pohonů Nastavení koncových poloh u pohonů OXIMO RTS 1. Zapněte napájecí napětí. 2. Na ovladači zvolte požadovaný kanál. 3. Stiskněte současně tlačítka Nahoru a Dolů na dálkovém ovladači RTS: Roleta provede krátký pohyb nahoru a dolů, nastavovací ovladač je načten do paměti pohonu. 4. Stiskněte tlačítko Nahoru na dálkovém ovladači RTS: a) Pokud se roleta pohybuje nahoru, je směr otáčení správný: Přejděte k bodu 5. Nastavení koncových Nastavení koncových poloh u u pohonů pohonů Oximo WT Oximo WT pomocí nastavovacího kabelu somfy nebo pomocí zkušebního kabelu, na kterém je možné stisknout oba směry současně Manuálně vrchní a spodní doraz Automatické dorazy v programovacím módu pohon reaguje na stitsk tlačítek se zpožděním. 5. Stiskněte současně tlačítka Nahoru a Dolů a držte je stisknutá, dokud se roleta nepohne krátce nahoru a dolů. 6. Stiskněte a držte tlačítko STOP/my, dokud se roleta nepohne krátce tam a zpět: Nastavení koncových poloh je ukončeno. 7. Stiskněte tlačítko PROG na ovladači RTS a zapište do paměti pohonu první ovladač: Roleta provede krátký pohyb nahoru a dolů. 32

33 venkovní rolety Krycí schránky válcované (Vivera, Sectra, Admira) Válcovaná schránka, úkos 20 Válcovaná schránka, úkos 45 B C Vivera Velikost A B C D B C Vivera Velikost A B C D A A D 20 Admira, Sectra Velikost A B C D D 45 Admira, Sectra Velikost A B C D Válcovaná schránka, přímé provedení, 90 Válcovaná čtvrtkulatá schránka A B C Vivera Velikost A B C D Sectra Velikost A B C D A B C Vivera Velikost A B C D Admira, Sectra Velikost A B C D D D Pozn.: Tuto krycí schránku nelze použít pro venkovní roletu ADMIRA Válcovaná zaoblená schránka D B C Vivera Velikost A B C D A Admira, Sectra Velikost A B C D

34 Krycí schránka BOX: 125, 138, 150, 165, 180, 205 BOX: 125, 138, 150, 165, 180, 205 Tloušťka schránky: 1mm Průběžný box - dvojitá vodící lišta Š V max. šířka* = 4500 mm max. výška = 4350 mm max. plocha = 5,8 m 2 *pro provedení Plasterax je max. šířka 4000 mm Průběžný box - 2x jednoduchá vodící lišta 34

35 venkovní rolety Umístění ovládání 15 1/2 GP9 GL4 GL9 25 1/2 9 GP4 KLIKA - VÝVOD KLIKY KL1 KP1 KL4 KL2 KP2 KP4 KL5 KL3 12 KP3 KP5 MOTOR - VÝVOD MOTORU 35

36 Rolety s integrovanou sítí proti hmyzu přiznaný box detail spojení - pohled z boku (horní část) zdivo / průvlak (průvlak je nutno podle potřeby opatřit izolací) izolace vnitřní omítka třístranná izolační páska vhodná do mezer Box rolety (20, válcovaný, velikost 138) pancíř rolety na 8 hrannou hřídel revizní klapka u zdvojení průvlaku je v případě potřeby nutno dbát na vytvoření dostatečného prostoru pro průchodku pro pásek nebo pro kliku síť proti hmyzu popřípadě zdvojení podle potřeby dodatečné upevnění boxu okno vodící lišta A 20 nutno případně dbát na vytvoření dostatečného prostoru pro přečnívající okapnici umístěnou u okenního spoje vnější okenní parapet těsnění k ochraně proti vlhkosti nebo odpovídající šířka mezery k zajištění odvodnění vnitřní okenní parapet okno je zapotřebí vytvořit dostatečný prostor - pro navíječ pásku/hloubku křídla (apod.) vodící lišta A 20 vnější omítka vnitřní omítka zdivo detail spojení - pohled z boku (dolní část) 36

37 venkovní rolety Rolety s integrovanou sítí proti hmyzu podomítkový box detail spojení - pohled z boku (horní část) zdivo / průvlak zateplovací systém vnější omtíka s výztuhou podle potřeby výstuha, popřípadě s vrstvami zateplovací systém připevněný na podomítkový box podomítkový box (20 válcovaný, velikost 138) pancíř rolety na 8 hrannou hřídel vnitřní omítka s výztuhou síť proti hmyzu popřípadě zdvojení podle potřeby dodatečné upevnění boxu zaomítací lišta PS-V revizní klapka u zdvojení průvlaku je případně nutno dbát na vytvoření dostatečného prostoru pro průchodku pro pásek nebo pro kliku okno vodící lišta A 20 box se nesmí hýbat a musí být připevněn dodatečně nutno případně dbát na vytvoření dostatečného prostoru pro přečnívající okapnici umístěnou u okenního spoje vnější okenní parapet vnitřní okenní parapet okno je zapotřebí vytvořit dostatečný prostor - pro navíječ pásku/hloubku křídla (apod.) vodící lišta A 20 vnější omítka se zesílením zateplovací systém vnitřní omítka zdivo detail spojení - pohled z boku (dolní část) 37

38 Vodící lišty Vodící lišta A3 ( xxxx) Vodící lišta A4 ( xxxx) Pozn.: Tuto vodící lištu nelze použít pro venkovní roletu ADMIRA Vodící lišta A5 ( xxxx) Vodící lišta A3-ES ( xxxx) Pozn.: Tuto vodící lištu nelze použít pro venkovní roletu ADMIRA Vodící lišta A8-12 ( xxxx) Vodící lišta A8-20 ( xxxx) Pozn.: Tuto vodící lištu nelze použít pro venkovní roletu ADMIRA Pozn.: Tuto vodící lištu nelze použít pro venkovní roletu ADMIRA 38

39 venkovní rolety Vodící lišta A15 ( xxxx) Vodící lišta A20 ( xxxx) Sectra Pozn.: Tuto vodící lištu nelze použít pro venkovní roletu ADMIRA Pozn.: Tuto vodící lištu nelze použít pro venkovní roletu ADMIRA Vodící lišta DF-A3 ( xxxx) Vodící lišta DF-A5 ( xxxx) Vodící lišta AF61 dvojitá dělená ( xxxx) (pro Stakusit)) Vodící lišta AF61 jednoduchá dělená ( xxxx) (pro Stakusit) 61 12,5 40,5 40,5 9 12,5 12, Pozn.: Tuto vodící lištu nelze použít pro venkovní roletu ADMIRA Pozn.: Tuto vodící lištu nelze použít pro venkovní roletu ADMIRA 39

40 Vodící lišty - bezpečnostní prvky Vodící lišta A 3-ES ( ) Zaoblený kryt vodící lišty FAR-ES ( ) , Kryt vodící lišty FAG-ES ( ) Speciální ukončovací lišta ( ) , Pozn.: Tyto bezpečnostní prvky nelze použít pro venkovní roletu ADMIRA 40

41 venkovní rolety Lamely M317 M328 RM37 MY442 AR377 Vivera, Stakusit, Heluz Vivera, Stakusit, Heluz Vivera, Stakusit Vivera, Heluz Admira Al Al PVC Al Al 37 8,4 43,3 Technická data ( mm) krycí výška tloušťka síla materiálu váha max. šířka max. plocha M317 M328 RM37 MY442 AR ,6 0,3 2,8 kg/m ,5 m ,8 0,28 2,6 kg/m ,8 m 2 36,6 7,8 0,7 3,6 kg/m ,9 m 2 ALUKON přehled barev Hliníkové válcované vypěněné roletové lamely 42 9,3 0,3 2,85 Kg/m ,5 m2 37 8,4 0,3 2,49 kg/m ,5 m 2 ALUKON přehle Hliníkové válcované vypě Standardní barvy lamel 01 bílá 02 šedá 03 tmavě hnědá 04 světle béžová 07 přírodní 13 mechově zelená 22 zlatý dub 23 světlejší šedá 27 krémově bílá 38 antracit. šedá 84 slonová kost jiná (po konzultaci) M317 M328 MY442 Lamela PVC Lamela AR bílá 01 bílá x 01 bílá Hliníkové válcované vypěněné roletové lamely A01 bílá x 02 šedá x 03 tmavě hnědá x A02 hnědá 03 tmavě hnědá 07 přírodní x A03 šedá x 04 světle béžová x 22 zlatý dub x A04 béžová bílá světle šedá samet hnědá světle béžová přírodní bílá 07 přírodní 38 antracit. šedá x A08 stříbrná x 13 mechově zelená x jiná (po konzultaci) x A13 antracitově šedá 22 zlatý dub A19 zlatý dub x 27 krémově bílá x A21 krémová x 30 jamaica - hnědá x ALUKON přehled barev A22 tmavě hnědá 35 pískově béžová x Hliníkové válcované vypěněné vratové lamely A23 slonová kost x 38 antracit. šedá A25 mechově zelená x 84 slonová kost světlejší šedá x santiago bílá šedá krém. světle bílá šedá sv. slonová samet kost hnědá antrazit. A59 světlejší ořech šedá béžová šedá KON ALUKON přehled ALUKON přehled barev přehled barev barev 86 ořech ALUKON přehled jiná (po barev barev konzultaci) standardní cena a standardní termín dodání x standardní cena a termín dodání nutno projednat x příplatek a termín dodání nutno projednat jedl. zelená podobný RAL 6005 ové válcované Hliníkové Hliníkové vypěněné válcované válcované roletové vypěněné vypěněné lamely roletové roletové lamely lamely x x ALUKON přehled barev podobný RAL 1015 podobný RAL 7016 x x bílá 9016 světle šedá x x x x šedá x aluminium přírodní santiago šedá podobný RAL 9007 ALUKON přehled barev Hliníkové válcované vypěněné vratové l samet bílá světlejší šedá šedá tmavě světle santiago béžová šedá šedá bronzová samet krém. hnědá bílá dřevo-dub světle sv. jedl. slonová zelená béžovákost teakpřírodní antrazit. samet šedá šedá podobný RAL 6005 podobný RAL 7016 podobný RAL 1015 bílá 01 bílá světle bílá bílá bílá bílá šedá světle světle 02 samet šedá šedá světle hnědá šedá samet samet světle 03 zlatý sametově hnědá hnědá samet béžová dub hnědá světle světle přírodní mahagon 04 béžová béžová světle světle sv. slonová béžovápřírodní přírodní kost bílá irish 9016 přírodní 07 antracit. oak přírodní šedá bílá bílá bílá bílá ořech bílá bílá mech. bílá mechově zelená jedl. zelená samet šedá tmavě béžová purpur. světle teak bronzová zlatý 22 červená zlatý šedá dub jedl. samet zlatý zelená dřevo-dub mahagon dub hnědá podobný RAL 1015 podobný RAL 6005 podobný RAL 7016 podobný RAL 6005 podobný RAL 3004 podobný RAL 6009 í šedá světlejší 23 santiago světlejší šedá šedá šedá šedásantiago santiago 27 krém. krémově santiago bílá šedá šedá bílá šedá šedá krém. krém. sv. 30 jamaica slonová bílá bílá krém. bílá bílá bílá - hnědá kost bílá sv. sv. sv. antrazit. slonová slonová sv. písková sv. 35 sv. pískově jamaica slonová zlatý šedá kost kost béžová kost dub hnědá kost kost antrazit. antrazit. šedá ocel. antrazit. 38 aluminium šedá šedá antracit. modrá mahagon šedá šedá šedá šedá šedá quarz-šedá aluminium aluminium sv. 84 irish slonová aluminium oak kost kost imitace antracit. ořech jamaica 86 nerezi šedá hnědá hlubinná mech. purpur. písková černá zelená červená béžová podobný RAL 1015 podobný RAL podobný RAL podobný RAL RAL 9007 podobný podobný RAL podobný RAL 1015 RAL RAL RAL podobný podobný RAL podobný RAL 7016 RAL RAL RAL podobný podobný RAL podobný RAL 9007 RAL RAL podobný RAL 7016 podobný podobný RAL 9005 RAL RAL ená AL 6005 jedl. jedl. jedl. samet zelená zelená jedl. jedl. šedá zelená samet samet tmavě šedá šedá samet šedá béžová šedá tmavě tmavě bronzová šedý béžová béžová tmavě stín béžová bronzová bronzová dřevo-dub bronzová dřevo-dub dřevo-dub teak dřevo-dub teak teak teak teak teak šedý stín jamaica hnědá písková béžová jamaica ocel. modrá hnědá A01 podobný bílá RAL 6005 A02 hnědá A03 šedá A04 béžová A08 stříbrná A13 antracitově šedá A19 zlatý dub podobný RAL podobný RAL 6005 RAL 6005 RAL 6005 RAL podobný RAL 5011 quarz-šedá podobný RAL 7039 imitace nerezi b n hnědá U uvedených barev se jedná o standartní a zvláštní barvy. Ve výše uvedených barvách nejsou dodávány všechny U uvedených roletové barev hliníkové se jedná vypěněné o standartní a zlatý zlatý dub dub dub dub mahagon irish lamely. irish oak Konkrétní údaje oak ořech najdete v našem katalogu purpur. metráže červená nebo ceníku jedl. finálních oak jedl. zelená výrobků. lamely. Konkrétní údaje najdete v našem k zlatý mahagon dub zlatý dub mahagon irish oak mahagon irish ořech oak irish irish oak oak ořech purpur. ořech červená šedý stín purpur. jedl. zelená purpur. červená červená jedl. zelená jedl. jedl. zelená podobný RAL 3004 RAL 3004 RAL podobný RAL RAL 6009 A21 krémová A22 tmavě hnědá A23 podobný RAL 3004 podobný podobný RAL podobný RAL RAL 3004 podobný RAL podobný 6009 RAL 6009 RAL 6009 RAL Vzhledem slonová kost k našemu širokému A25 mechově sortimentu zelená barev a A59 produktů ořech a kvůli různým dodavatelům pásoviny nemůžeme Vzhledem zaručit k našemu barevnou širokému shodnost sortimentu lamel. Také musí být akceptovány malé odchylky u jedné barvy a lamely, pokud leží v rámci tolerancí. U lamel. imitace Také dřeva musí zlatý být dub akceptovány je úmyslně malé od vytvořena rozdílná struktura dekoru, proto dochází k rozdílům v kresbě dřeva. Aby nedocházelo k velkým vytvořena odchylkám rozdílná mezi struktura jednotlivými dekoru, prot lamelami, tak se musí při skládání pancíře změnit pořadí lamel a různě je zamíchat. Nedáváme záruku lamelami, na barevnou tak jednotnost se musí při a skládání shodnost pancíře struktury dřeva. struktury dřeva. U uvedených barev se jedná o standartní a zvláštní barvy. Ve výše uvedených barvách nejsou dodávány všechny role jamaica hnědá písková béžová ocel. ocel. modrá quarz-šedá imitace nerezi hlubinná černá Rolety nejsou zatemňovací zařízení. Při sp jamaica písková jamaica hnědá béžová hnědá písková ocel. písková modrá béžová béžová ocel. quarz-šedá Rolety modrá ocel. nejsou modrá zatemňovací quarz-šedá imitace quarz-šedá zařízení. lamely. nerezi Při Konkrétní spuštění údaje imitace hlubinná rolet. imitace nerezi najdete pancíře, v černá nerezi zvláště našem hlubinná u katalogu bílých hlubinná černá a metráže světlých nebo černá roletových ceníku lamel, finálních může výrobků. docházet k propouštění podobný RAL 5011 RAL 5011 RAL podobný RAL RAL 7039 podobný RAL 5011 RAL 7039 RAL podobný RAL RAL 9005 RAL 9005 RAL světla v oblasti prosvětlovacích otvorů. Pok podobný podobný světla RAL podobný RAL 5011 v oblasti 7039 RAL prosvětlovacích 5011 podobný RAL podobný 7039 otvorů. RAL Pokud 7039 podobný mají být RAL vnitřní 9005 prostory podobný během RAL podobný dne 9005 zatemněny, RAL 9005 je nutné použít jen lamely bez prosvětlovacích otvorů. Vzhledem k našemu širokému sortimentu barev a produktů a kvůli různým otvorů. dodavatelům pásoviny nemůžeme za lamel. Také musí být akceptovány malé odchylky u jedné barvy a lamely, pokud leží v rámci tolerancí. U imitace dř Stand 04/15 cz. Technické změny vyhrazeny. vytvořena rozdílná struktura Odchylky v dekoru, v barvách jsou proto způsobeny dochází tiskem. k rozdílům v kresbě Technické dřeva. změny Aby vyhrazeny. nedocházelo Printed k velkým in in Germanyodch lamelami, tak se musí při skládání pancíře změnit pořadí lamel a různě je zamíchat. Nedáváme záruku na barevno struktury dřeva. šedý šedý šedý stín stín stín šedý stín stín stín Rolety nejsou zatemňovací zařízení. Při spuštění rolet. pancíře, zvláště u bílých a světlých roletových lamel, může U uvedených světla v oblasti barev prosvětlovacích se jedná o otvorů. standartní Pokud a zvláštní mají být vnitřní barvy. prostory Ve výše během uvedených dne zatemněny, barvách jsou je nutné dodávány použít jen lah cované otvorů. vratové 41 lamely. Konkrétní údaje najdete v našem katalogu metráže nebo ceníku finálních výrobk širokému sortimentu barev a produktů a kvůli různým dodavatelům pásoviny nemůžeme zaručit barevno Technické změny vyhrazeny. Odchylky v barvách jsou způsobeny tiskem. Obj. Obj. číslo. číslo

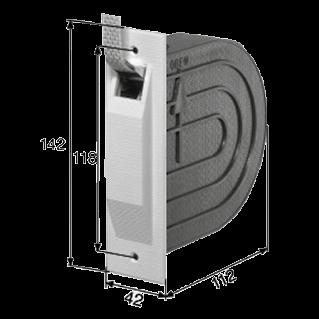

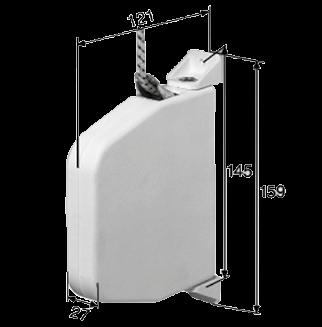

42 Komponenty Páskový navíječ PR XXXX Barevné provedení: bílá, hnědá Páskový zapuštěný navíječ PR XXXX Barevné provedení: bílá, hnědá Páskový částečně zapuštěný navíječ PR XXXX Barevné provedení: bílá, hnědá Šňůrový navíječ PR XXXX Barevné provedení: bílá, hnědá Převodka pásku pro atypická řešení kovová plastová

43 venkovní rolety Průchodky Pásková průchodka PL XXXX Šnůrová převáděcí rolna PR XXXX Barva pásku: šedá, hnědá Výška 18 mm Barva šňůry: bílošedá, hnědá Výška 28 mm Krytka na vodící lišty ZP Spirálová průchodka (100/200mm) PR L Barevné provedení - bílá - hnědá - šedá - béžová - nugátově hnědá 15 Narážecí stopka xxxx Pérové pojistky PR A = 28mm Barevné provedení: bílá, hnědá, šedá, černá, béžová

44 Doraz rolety PR Úhelníky pro podomítkový box 20 Závěs Octoeasy Závěs Octoeasy - jednočlánkový, hř. 40 mm, box PR0648/ Závěs Octoeasy - jednočlánkový, hř. 60 mm, box PR0648/ Závěs Octoeasy - dvoučlánkový, hř. 40 mm, box PR0648/ Závěs Octoeasy - dvoučlánkový, hř. 60 mm, box PR0648/
