1 Venkovní žaluzie CZ

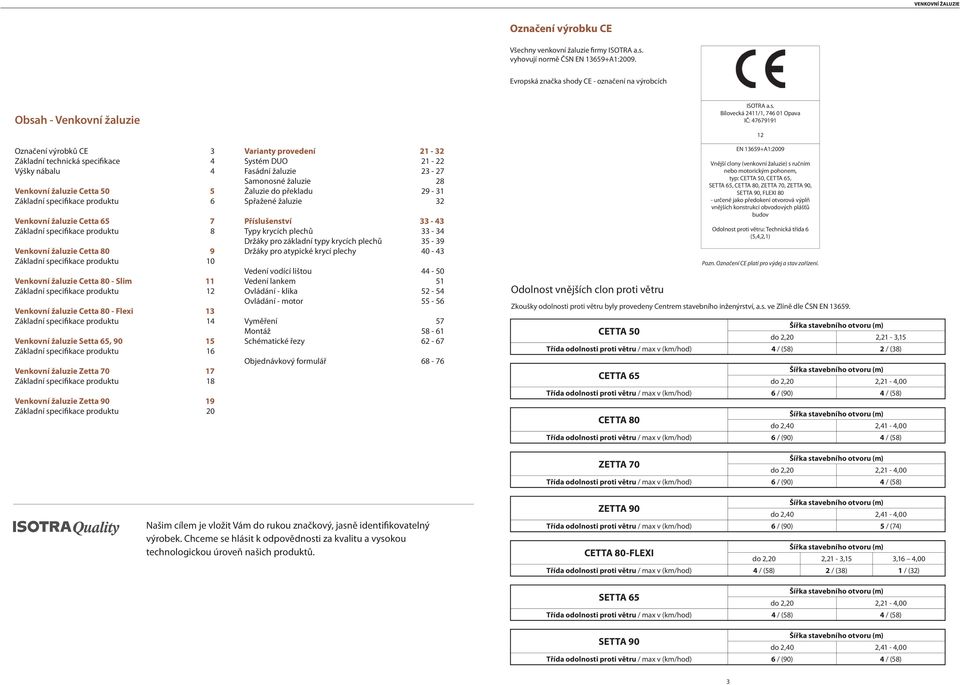

2 Označení výrobku CE Všechny venkovní žaluzie firmy ISOTRA a.s. vyhovují normě ČSN EN A1:09. Evropská značka shody CE - označení na výrobcích Obsah - Venkovní žaluzie ISOTRA a.s. Bílovecká 2411/1, Opava IČ: Označení výrobků CE 3 Základní technická specifikace 4 Výšky nábalu 4 Venkovní žaluzie Cetta 50 5 Základní specifikace produktu 6 Venkovní žaluzie Cetta 65 7 Základní specifikace produktu 8 Venkovní žaluzie Cetta 80 9 Základní specifikace produktu 10 Venkovní žaluzie Cetta 80 - Slim 11 Základní specifikace produktu 12 Venkovní žaluzie Cetta 80 - Flexi 13 Základní specifikace produktu 14 Venkovní žaluzie Setta 65, Základní specifikace produktu 16 Venkovní žaluzie Zetta Základní specifikace produktu 18 Venkovní žaluzie Zetta Základní specifikace produktu Varianty provedení Systém DUO Fasádní žaluzie Samonosné žaluzie 28 Žaluzie do překladu Spřažené žaluzie 32 Příslušenství Typy krycích plechů Držáky pro základní typy krycích plechů Držáky pro atypické krycí plechy Vedení vodící lištou Vedení lankem 51 Ovládání - klika Ovládání - motor Vyměření 57 Montáž Schématické řezy Objednávkový formulář Odolnost vnějších clon proti větru 12 EN A1:09 Vnější clony (venkovní žaluzie) s ručním nebo motorickým pohonem, typ: CETTA 50, CETTA 65, SETTA 65, CETTA 80, ZETTA 70, ZETTA 90, SETTA 90, FLEXI 80 - určené jako předokení otvorová výplň vnějších konstrukcí obvodových plášťů budov Odolnost proti větru: Technická třída 6 (5,4,2,1) Pozn. Označení CE platí pro výdej a stav zařízení. Zkoušky odolnosti proti větru byly provedeny Centrem stavebního inženýrství, a.s. ve Zlíně dle ČSN EN Šířka stavebního otvoru (m) CETTA 50 do 2, 2,21-3,15 Třída odolnosti proti větru / max v (km/hod) 4 / (58) 2 / (38) Šířka stavebního otvoru (m) CETTA 65 do 2, 2,21-4,00 Třída odolnosti proti větru / max v (km/hod) 6 / (90) 4 / (58) Šířka stavebního otvoru (m) CETTA 80 do 2,40 2,41-4,00 Třída odolnosti proti větru / max v (km/hod) 6 / (90) 4 / (58) Šířka stavebního otvoru (m) ZETTA 70 do 2, 2,21-4,00 Třída odolnosti proti větru / max v (km/hod) 6 / (90) 4 / (58) Našim cílem je vložit Vám do rukou značkový, jasně identifikovatelný výrobek. Chceme se hlásit k odpovědnosti za kvalitu a vysokou technologickou úroveň našich produktů. ZETTA 90 Šířka stavebního otvoru (m) do 2,40 2,41-4,00 Třída odolnosti proti větru / max v (km/hod) 6 / (90) 5 / (74) CETTA 80-FLEXI Šířka stavebního otvoru (m) do 2, 2,21-3,15 3,16 4,00 Třída odolnosti proti větru / max v (km/hod) 4 / (58) 2 / (38) 1 / (32) SETTA 65 Šířka stavebního otvoru (m) do 2, 2,21-4,00 Třída odolnosti proti větru / max v (km/hod) 4 / (58) 4 / (58) SETTA 90 Šířka stavebního otvoru (m) do 2,40 2,41-4,00 Třída odolnosti proti větru / max v (km/hod) 6 / (90) 4 / (58) 3

3 Základní technická specifikace Konstrukční mezní hodnoty Typ Šířka (mm) Výška (mm) Plocha (m 2 ) max. min. max. šňůra klika motor Vedení Hmotnost lamel (Kg/m 2 ) Hmotnost žaluzie (Kg/m 2 ) Hmotnost držáku (Kg/m 2 ) Cetta bez / lanko 0,76 2,1 0,087 Cetta lanko / lišta 1,44 3,42 Setta lišta 1,59 3,57 Cetta lanko / lišta 1,54 3,47 (Cetta 80 -Slim) Cetta 80 Flexi lanko / lišta 1,12 3, Zetta lišta 1,60 3,55 0,35 Zetta lišta 1,56 3,53 Setta lišta 1,66 3,63 Hmotnost motoru 6Nm (Kg) 1,84 Cetta 50 Poznámka: U některých typů žaluzií je možno kombinovat oba způsoby vedení (lanko/vodící lišta), případně lze zvolit žaluzii bez vedení. Upozornění: Při malých šířkách nelze zabránit šikmému chodu lamel. Cetta 80-Slim Výrazná úspora výšky stažené žaluzie oproti stávajícímu systému Cetta 80. Nábal je výška vytažené žaluzie včetně horního a dolního profilu, bez držáku žaluzie. Typ žaluzie výška žaluzie (mm) Cetta 50 - lišta Cetta 50 - lanko Cetta Cetta 80-Flexi (lišta) Cetta 80-Flexi (lanko) Cetta Cetta 80-Slim Setta Setta Zetta Zetta Typ žaluzie výška žaluzie (mm) Cetta 50 - lišta Cetta 50 - lanko Cetta Cetta 80-Flexi (lišta) Cetta 80-Flexi (lanko) Cetta Cetta 80-Slim Setta Setta Zetta Zetta Pozn. Pro žaluze ovládané motorem se výška nábalu změní o + mm (pro Cettu 50 o + 40 mm). Upozornění: Max. garantovaná výška žaluzie Cetta 50 s kanálem 40x40: 3000 mm TVAR LAMEL Vhodná pro zastínění menších prostor Variantně montáž do interiéru Možnost elektrického ovládání 4 5

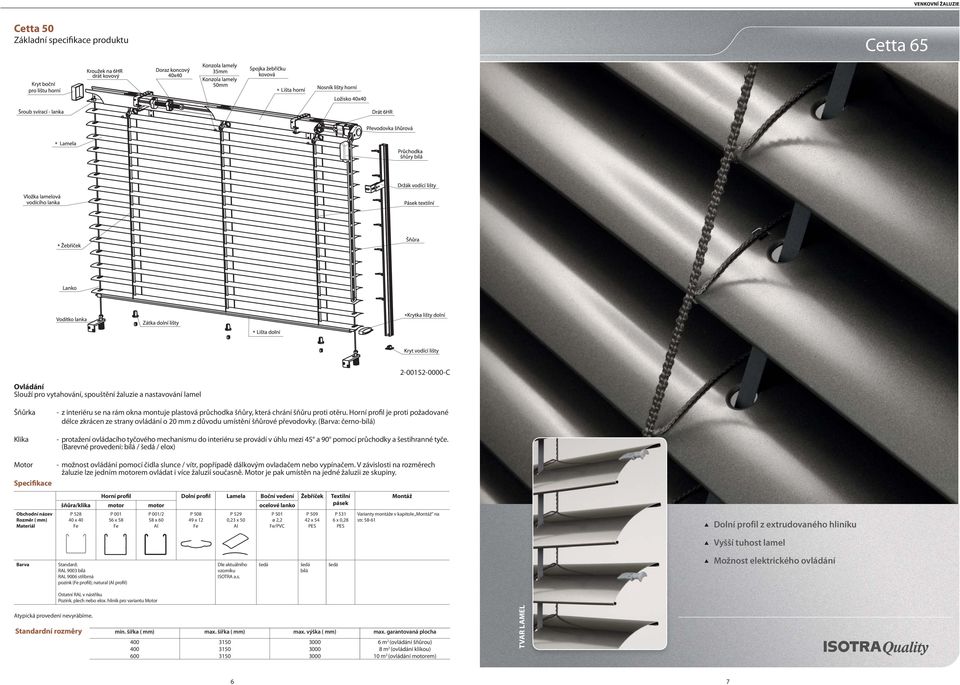

4 Cetta 50 Základní specifikace produktu Cetta C Ovládání Slouží pro vytahování, spouštění žaluzie a nastavování lamel Šňůrka Klika Motor Specifikace - z interiéru se na rám okna montuje plastová průchodka šňůry, která chrání šňůru proti otěru. Horní profil je proti požadované délce zkrácen ze strany ovládání o mm z důvodu umístění šňůrové převodovky. (Barva: černo-bílá) - protažení ovládacího tyčového mechanismu do interiéru se provádí v úhlu mezi 45 a 90 pomocí průchodky a šestihranné tyče. (Barevné provedeni: bílá / / elox) - možnost ovládání pomocí čidla slunce / vítr, popřípadě dálkovým ovladačem nebo vypínačem. V závislosti na rozměrech žaluzie lze jedním motorem ovládat i více žaluzií současně. Motor je pak umístěn na jedné žaluzii ze skupiny. Obchodní název Rozměr ( mm) Materiál Horní profil Dolní profil Lamela Boční vedení Žebříček Textilní šňůra/klika motor motor ocelové lanko pásek P x 40 Fe P x 58 Fe P 001/2 58 x 60 P x 12 Fe P 529 0,23 x 50 P 501 ø 2,2 Fe/PVC P x 54 PES P x 0,28 PES Montáž Varianty montáže v kapitole Montáž na str Dolní profil z extrudovaného hliníku Vyšší tuhost lamel Barva RAL 9003 bílá RAL 9006 stříbrná pozink (Fe profil); natural ( profil) Dle aktuálního vzorníku ISOTRA a.s. bílá Možnost elektrického ovládání Pozink. plech nebo elox. hliník pro variantu Motor Atypická provedení nevyrábíme. Standardní rozměry min. šířka ( mm) max. šířka ( mm) max. výška ( mm) max. garantovaná plocha m 2 (ovládání šňůrou) 8 m 2 (ovládání klikou) 10 m 2 (ovládání motorem) TVAR LAMEL 6 7

5 Cetta 65 Základní specifikace produktu Cetta G Ovládání Slouží pro vytahování, spouštění žaluzie a nastavování lamel Klika Motor - protažení ovládacího tyčového mechanismu do interiéru se provádí v úhlu mezi 45 a 90 pomocí průchodky a šestihranné nebo čtyřhranné tyče. (Barevné provedení: bílá / / elox) - možnost ovládání pomocí čidla slunce / vítr, popřípadě dálkovým ovladačem nebo vypínačem. V závislosti na rozměrech žaluzie lze jedním motorem ovládat i více žaluzií současně. Motor je pak umístěn na jedné žaluzii ze skupiny. Specifikace Obchodní název Rozměr ( mm) Materiál P x 58 Fe Horní profil Dolní profil Lamela Boční vedení Žebříček Textilní ocelové lanko vodící lišta pásek P 001/2 58 x 60 P 012/2 67 x 13 P 039 0,42 x 83 P 036 ø 3,2 Fe/PVC Varianty vodících lišt v kapitole Vedení P 030/2 58 x 70 PES P x 0,34 PES Montáž Varianty montáže v kapitole Montáž na str Dolní profil z extrudovaného hliníku DUO SYSTÉM dvojité naklápění lamel Vyšší tuhost lamel Barva pozink. plech natural ( profil) Atypická provedení nevyrábíme. elox. hliník Dle aktuálního vzorníku ISOTRA a.s. Základní provedení - elox Lakováno v barvách RAL Standardní rozměry min. šířka ( mm) max. šířka ( mm) max. výška ( mm) max. garantovaná plocha m 2 (ovládání klikou) 16 m 2 (ovládání motorem) TVAR LAMEL Možnost elektrického ovládání 8 9

6 Cetta 80 Základní specifikace produktu Cetta 80 - Slim G Ovládání Slouží pro vytahování, spouštění žaluzie a nastavování lamel Klika Motor - protažení ovládacího tyčového mechanismu do interiéru se provádí v úhlu mezi 45 a 90 pomocí průchodky a šestihranné nebo čtyřhranné tyče. (Barevné provedení: bílá / / elox) - možnost ovládání pomocí čidla slunce / vítr, popřípadě dálkovým ovladačem nebo vypínačem. V závislosti na rozměrech žaluzie lze jedním motorem ovládat i více žaluzií současně. Motor je pak umístěn na jedné žaluzii ze skupiny. Specifikace Obchodní název Rozměr ( mm) Materiál P x 58 Fe Horní profil Dolní profil Lamela Boční vedení Žebříček Textilní pásek Montáž ocelové lanko vodící lišta P 001/2 58 x 60 P 012/3 80 x 13 P 040 0,42 x 98 P 036 ø 3,2 Fe/PVC Varianty vodících lišt v kapitole Vedení P 030/1 68 x 85 PES P x 0,34 PES Varianty montáže v kapitole Montáž na str Nízká výška nábalu Pevnost díky lamele se záhyby na koncích Barva pozink. plech natural ( profil) elox. hliník Dle aktuálního vzorníku ISOTRA a.s. elox Atypická provedení nevyrábíme. Standardní rozměry min. šířka ( mm) max. šířka ( mm) max. výška ( mm) max. garantovaná plocha m 2 (ovládání klikou) 16 m 2 (ovládání motorem) TVAR LAMEL 10 11

7 Cetta 80 Slim Základní specifikace produktu Cetta 80 - Flexi Srovnani C80 a C80-Slim Ovládání Slouží pro vytahování, spouštění žaluzie a nastavování lamel G Klika Motor - protažení ovládacího tyčového mechanismu do interiéru se provádí v úhlu mezi 45 a 90 pomocí průchodky a šestihranné nebo čtyřhranné tyče. (Barevné provedení: bílá / / elox) - možnost ovládání pomocí čidla slunce / vítr, popřípadě dálkovým ovladačem nebo vypínačem. V závislosti na rozměrech žaluzie lze jedním motorem ovládat i více žaluzií současně. Motor je pak umístěn na jedné žaluzii ze skupiny. Porovnání výšek nábalů Ceta 80 a Cetta 80-Slim Typ žaluzie výška žaluzie (mm) Cetta Cetta 80-Slim Typ žaluzie výška žaluzie (mm) Cetta Cetta 80-Slim Specifikace Obchodní název Rozměr ( mm) Materiál P x 58 Fe Horní profil Dolní profil Lamela Boční vedení Žebříček Textilní pásek Montáž ocelové lanko vodící lišta P 001/2 58 x 60 P 012/3 80 x 13 P 040 0,42 x 98 P 036 ø 3,2 Fe/PVC Varianty vodících lišt v kapitole Vedení P 030/1 68 x 85 PES P x 0,34 PES Varianty montáže v kapitole Montáž na str Dolní profil z extrudovaného hliníku DUO SYSTÉM dvojité naklápění lamel Nižší výška nábalu žaluzie Barva pozink. plech natural ( profil) elox. hliník Dle aktuálního vzorníku ISOTRA a.s. elox Možnost elektrického ovládání Atypická provedení nevyrábíme. Standardní rozměry min. šířka ( mm) max. šířka ( mm) max. výška ( mm) max. garantovaná plocha m 2 (ovládání klikou) 16 m 2 (ovládání motorem) TVAR LAMEL 12 13

8 Cetta 80 - Flexi Základní specifikace produktu Setta 65, 90 56x58 * Držákž aluzie Podložka Lanko (plastové) (kovové) Držák Kryt A Ovládání Slouží pro vytahování, spouštění žaluzie a nastavování lamel Klika Motor Specifikace Obchodní název Rozměr ( mm) Materiál Barva P x 58 Fe Horní profil Dolní profil Lamela Boční vedení Žebříček Textilní pásek Montáž ocelové lanko vodící lišta pozink. plech natural ( profil) Atypická provedení nevyrábíme. - protažení ovládacího tyčového mechanismu do interiéru se provádí v úhlu mezi 45 a 90 pomocí průchodky a šestihranné nebo čtyřhranné tyče. (Barevné provedení: bílá / / elox) - možnost ovládání pomocí čidla slunce / vítr, popřípadě dálkovým ovladačem nebo vypínačem. V závislosti na rozměrech žaluzie lze jedním motorem ovládat i více žaluzií současně. Motor je pak umístěn na jedné žaluzii ze skupiny. P 001/2 58 x 60 P 012/3 80 x 13 elox. hliník P 309 0,42 x 80 Dle aktuálního vzorníku ISOTRA a.s. P 501 ø 2,2 Fe/PVC Varianty vodících lišt v kapitole Vedení elox P x 85 PES P x 0,34 PES Varianty montáže v kapitole Montáž na str Standardní rozměry min. šířka ( mm) max. šířka ( mm) max. výška ( mm) max. garantovaná plocha m 2 (ovládání klikou) 16 m 2 (ovládání motorem) TVAR LAMELY SETTA 90 TVAR LAMELY SETTA 65 Elegantní tvar lamely S Dvojí šíře lamel: 65 mm a 90 mm Dolní profil z extrudovaného hliníku Možnost elektrického ovládání Snížená hlučnost žaluzie (vlisovaná guma po celé délce žaluzie) 14 15

9 Setta 65, 90 Základní specifikace produktu Zetta XXXX-0 Ovládání Slouží pro vytahování, spouštění žaluzie a nastavování lamel Klika Motor - protažení ovládacího tyčového mechanismu do interiéru se provádí v úhlu mezi 45 a 90 pomocí průchodky a šestihranné nebo čtyřhranné tyče. (Barevné provedení: bílá / / elox) - možnost ovládání pomocí čidla slunce / vítr, popřípadě dálkovým ovladačem nebo vypínačem. V závislosti na rozměrech žaluzie lze jedním motorem ovládat i více žaluzií současně. Motor je pak umístěn na jedné žaluzii ze skupiny. Specifikace Setta 65 Horní profil Dolní profil Lamela Boční vedení Žebříček Textilní pásek Montáž vodící lišta Obchodní název Rozměr ( mm) Materiál P x 58 Fe P 001/2 58 x 60 P 012/4 67 x 13 S 39/2 0,42 x 83 Varianty vodících lišt v kapitole Vedení P 029/2 60 x 9,5 PES P x 0,34 PES Varianty montáže v kapitole Montáž na str S029/22 PES 65 Barva pozink. plech natural ( profil) elox. hliník Dle aktuálního vzorníku ISOTRA a.s. elox Setta 90 Horní profil Dolní profil Lamela Boční vedení Žebříček Textilní pásek Montáž vodící lišta Obchodní název Rozměr ( mm) Materiál Barva P x 58 Fe pozink. plech natural ( profil) P 001/2 58 x 60 P 012/1 93 x 14 elox. hliník S 37/2 0,42 x Dle aktuálního vzorníku ISOTRA a.s. Varianty vodících lišt v kapitole Vedení elox S029/1 86 x 9,5 PES S029/21 PES P x 0,34 PES Varianty montáže v kapitole Montáž na str Vysoký stupeň zastínění Termoregulační i ochranný efekt Snižování hladiny venkovního hluku Dolní profil z extrudovaného hliníku Možnost elektrického ovládání Vlisovaná guma po celé šíři lamely Atypická provedení nevyrábíme. Standardní rozměry min. šířka ( mm) max. šířka ( mm) max. výška ( mm) max. garantovaná plocha m 2 (ovládání klikou) 16 m 2 (ovládání motorem) TVAR LAMEL 16 17

10 Zetta 70 Základní specifikace produktu Zetta D Ovládání Slouží pro vytahování, spouštění žaluzie a nastavování lamel Klika Motor - protažení ovládacího tyčového mechanismu do interiéru se provádí v úhlu mezi 45 a 90 pomocí průchodky a šestihranné nebo čtyřhranné tyče. (Barevné provedení: bílá / / elox) - možnost ovládání pomocí čidla slunce / vítr, popřípadě dálkovým ovladačem nebo vypínačem. V závislosti na rozměrech žaluzie lze jedním motorem ovládat i více žaluzií současně. Motor je pak umístěn na jedné žaluzii ze skupiny. Specifikace Obchodní název Rozměr ( mm) Materiál Barva P x 58 Fe pozink. plech natural ( profil) Horní profil Dolní profil Lamela Boční vedení Žebříček Textilní pásek Montáž vodící lišta P 001/2 58 x 60 P 012/2 67 x 13 elox. hliník P 038 0,42 x 83 Dle aktuálního vzorníku ISOTRA a.s. Varianty vodících lišt v kapitole Vedení elox P 029/2 60 x 9,5 PES P x 0,34 PES Varianty montáže v kapitole Montáž na str Vysoký stupeň zastínění Termoregulační i ochranný efekt Snižování hladiny venkovního hluku Dolní profil z extrudovaného hliníku Možnost elektrického ovládání Vlisovaná guma po celé šíři lamely Atypická provedení nevyrábíme. Standardní rozměry min. šířka ( mm) max. šířka ( mm) max. výška ( mm) max. garantovaná plocha m 2 (ovládání klikou) 16 m 2 (ovládání motorem) TVAR LAMEL 18 19

11 Zetta 90 Základní specifikace produktu Systém DUO D Ovládání Slouží pro vytahování, spouštění žaluzie a nastavování lamel Klika Motor - protažení ovládacího tyčového mechanismu do interiéru se provádí v úhlu mezi 45 a 90 pomocí průchodky a šestihranné nebo čtyřhranné tyče. (Barevné provedení: bílá / / elox) - možnost ovládání pomocí čidla slunce / vítr, popřípadě dálkovým ovladačem nebo vypínačem. V závislosti na rozměrech žaluzie lze jedním motorem ovládat i více žaluzií současně. Motor je pak umístěn na jedné žaluzii ze skupiny. Specifikace Obchodní název Rozměr ( mm) Materiál P x 58 Fe Horní profil Dolní profil Lamela Boční vedení Žebříček Textilní pásek Montáž vodící lišta P 001/2 58 x 60 P 012/1 93 x 14 P 037 0,42 x 113 Varianty vodících lišt v kapitole Vedení P 029/1 80 x 9,5 PES P x 0,34 PES Varianty montáže v kapitole Montáž na str Systém s dvojitým naklápěním lamel Rozdělení žaluzie na část zcela otevřenou a část zcela uzavřenou Vhodné pro konferenční, školící místnosti a pracovny Barva pozink. plech natural ( profil) elox. hliník Dle aktuálního vzorníku ISOTRA a.s. elox Atypická provedení nevyrábíme. Standardní rozměry min. šířka ( mm) max. šířka ( mm) max. výška ( mm) max. garantovaná plocha m 2 (ovládání klikou) 16 m 2 (ovládání motorem) TVAR LAMEL 21

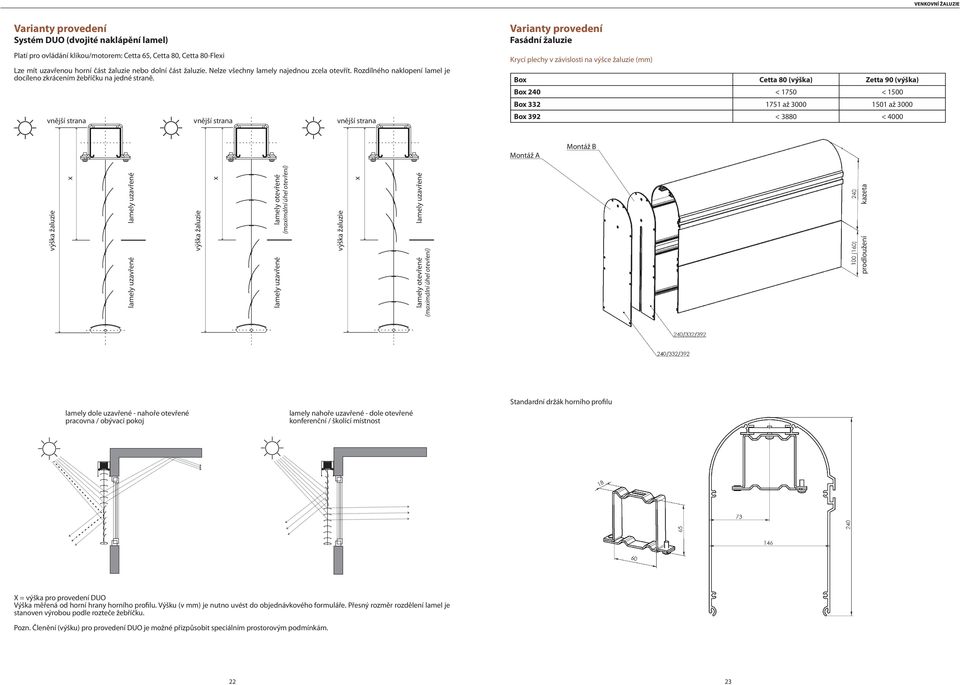

12 Varianty provedení Systém DUO (dvojité naklápění lamel) Platí pro ovládání klikou/motorem: Cetta 65, Cetta 80, Cetta 80-Flexi Lze mít uzavřenou horní část žaluzie nebo dolní část žaluzie. Nelze všechny lamely najednou zcela otevřít. Rozdílného naklopení lamel je docíleno zkrácením žebříčku na jedné straně. vnější strana vnější strana vnější strana Varianty provedení Fasádní žaluzie Krycí plechy v závislosti na výšce žaluzie (mm) Box Cetta 80 (výška) Zetta 90 (výška) Box 240 < 1750 < 1500 Box až až 3000 Box 392 < 3880 < 4000 Montáž A Montáž B výška žaluzie x lamely uzavřené lamely uzavřené výška žaluzie x lamely uzavřené lamely otevřené (maximální úhel otevření) výška žaluzie x lamely otevřené (maximální úhel otevření) lamely uzavřené prodloužení kazeta lamely dole uzavřené - nahoře otevřené pracovna / obývací pokoj lamely nahoře uzavřené - dole otevřené konferenční / školící místnost Standardní držák horního profilu X = výška pro provedení DUO Výška měřená od horní hrany horního profilu. Výšku (v mm) je nutno uvést do objednávkového formuláře. Přesný rozměr rozdělení lamel je stanoven výrobou podle rozteče žebříčku. Pozn. Členění (výšku) pro provedení DUO je možné přizpůsobit speciálním prostorovým podmínkám

13 Věšák horní lišty mechanický Oboustranná / jednostranná vodící lišta Držák krycího plechu Upevnění vodící lišty 24 25

14 Montáž A vodící lišty uvnitř kazety Jeden krycí plech pro více žaluzií. Vodící lišty jsou namontovány uvnitř kazety. Vodící lišty jsou opatřeny gumovým těsněním. Každá druhá lamela je opatřená vodítkem. Varianty umístění vodících lišt Provedení boxu a vodících lišt Montáž B vodící lišty vně kazety Vodící lišty jsou nosným prvkem. Vodící lišty s drážkami jsou opatřeny gumovým těsněním. Každá druhá lamela je opatřená vodítkem

15 Varianty provedení Samonosné žaluzie Varianty provedení Žaluzie do překladu Montáž na fasádu Vhodné pro všechny typy venkovních žaluzií kromě Cetty 50. Max. šířka pro samonosné žaluzie: 2,4 m. Nad tento rozměr nutná konzultace s výrobcem! Potřebné komponenty: samonosná vodící lišta držáky pro samonosnou vodící lištu mm P021/5 a 75-1 mm P021/6 objímka Pouzdra pro vodící lišty lze zapustit do izolačního sendviče. Vodící lišty žaluzií je rovněž možné připevnit pomocí úchytů na okenní rám. Osazení pouzdra žaluzie se zapuštěnou vodící lištou - standardní montáž X V případě, že klika nezasahuje do objímky a v případě ovládání motorem Při kolizi objímky s osou převodovky X = šířka žaluzie Osazení vodící lišty žaluzie na ostění X X = šířka žaluzie 28 29

16 Osazení okenního rámu pro montáž žaluzií Okenní rám je možné v horní části fixovat do roletového překladu pomocí plechových příchytek a hmoždinek. Vzdálenost od venkovního cihelného obkladu překladu k venkovní části okenního rámu je 2 mm. Ovládání Nosný roletový překlad HELUZ lze osadit buď ručním nebo elektrickým ovládáním. Pokud se zákazník rozhodne pro ruční ovládání pomocí kliky, musí být na straně ovládání dodrženo uložení překladu 0 mm, nejlépe však 250 mm. V případě elektrického ovládání stínicích systémů se osadí vedle překladu rozbočná krabice elektroinstalace, do které se přivede minimálně třížilový kabel o průřezu 1,5 mm 2 pro napájení 230 V. Rozbočná krabice se kabelovou chráničkou o průměru minimálně 16 mm propojí s vnitřní částí překladu a případně s vypínačem. Elektrický pohon se umisťuje do nosiče žaluzií. Celý systém zapojení elektrické instalace je nutné konzultovat s montážní firmou stínící techniky před provedením omítek. 2 LAMELA ŽALUZIE ZETTA 210 VÝŠKA ŽALUZIE Při použití elektrického ovládání můžeme překlad uložit symetricky, za předpokladu dodržení minimálního uložení překladu 0 mm na obou stranách. Průchodka kliky vystupuje 15 mm do prostoru z důvodu zaomítání. Standardní rozměry min. šířka ( mm) max. šířka ( mm) max. výška ( mm) max. garantovaná plocha Zapuštění komponentů při motorickém ovládání (Cetta 65) 1800 (Cetta 80) 2700 (Cetta 80 - Flexi) 1500 (Zetta 70, Zetta 90) 8 m 2 (ovládání klikou) 16 m 2 (ovládání motorem) Ovládání motorem Ovládání klikou V případě ovládání klikou kliku prostrčíme předpřipraveným otvorem do převodovky žaluzie. Poté přišroubujeme do překladu

17 R23 VENKOVNÍ ŽALUZIE Varianty provedení Spřažené žaluzie Spřažené žaluzie mají vždy spojenou hřídel a společné ovládání. Ovládání klika nebo motor lze umístit na kterémkoliv místě (vpravo, vlevo, střed) a na kterékoliv žaluzii ve skupině. Spojit lze žaluzie typu Setta 65, Cetta 65, Cetta 80, Cetta 80-Flexi, Zetta 70, Zetta 90 a Setta 90 (Cetta 50 nelze). Také lze spojit žaluzie v překladu HELUZ. Max. plocha spojených žaluzií ovládaných motorem: m 2 Max. plocha spojených žaluzií ovládaných klikou: 16 m 2 Maximální počet spojených žaluzií: 3 Příslušenství Typy krycích plechů a d a b d a c b d a b c d T1 T2 T3 T4 b b c b a d a a 24 c d d T2b T3b T4b R23 b c b b a a a d d d T2r T3r T4r b b b Spojka žaluzií a d a a c c d d T2s T3s T4s b c b b a a d d a a c d d T1u T2u T3u T4u Potřebné komponenty: Použitelné komponenty: spojka hřídele vodící lišta dvojitá, vodící lišta jednoduchá Při spojování osových profilů je nutno dodržet následující pravidla: hnací i hnané žaluzie musí být ve stejných horizontálních i vertikálních rovinách žaluzie musí být spojovány ve svých stejných polohách nábalu pro snazší montáž je možno požadovat zkrácení horních profilů o 50 mm na obou spojovaných stranách osy spojovaných žaluzií musí být cca 10 mm od sebe. Zářezy v osách by měly být pokud možno na spodní straně žaluzie. a d a b c d Postup: Překryjeme shora oba konce os spojovaných žaluzií polovinou spojky hřídele. Přiložíme druhou polovinu spojky hřídele zespod a přitáhneme šroubem. T1c T4c 32 33

18 Počet držáků žaluzie dle šířky ( mm) Šířka žaluzie ( mm) ks Držáky pro základní krycí plechy TYP 1-4 T1 T2 Do až až až D B Při rozmístění držáků berte v úvahu: Max. vzdálenost mezi dvěma držáky Výstup kabelu motoru Symetrii obou držáků (stejná vnější vzdálenost) a středního držáku (přesně uprostřed) Upozornění: Montáž držáků musí být provedena na podkladu bez vibrací, aby bylo možné minimalizovat přenos vznikajícího zvuku. Krycí plech B Objednací rozměr krycího plechu Materiál: Tloušťka: 1,5 mm / 2 mm Maximální délka krycího plechu bez spoje: mm Rozvinutá šířka krycího plechu: L = a + b + c Barevné provedení: libovolný odstín dle vzorníku RAL Boční kryt krycího plechu se dodává na vyžádání zákazníka. A A A D L Prodloužení držáku krycího plechu T3 T4 B B A A C C D D Prodloužení dle výšky krycího plechu Typ Rozměr A P 004/ mm P 004/ mm P 004/ mm P 004/ mm P 004/ mm P 004/ mm 34 35

19 58, VENKOVNÍ ŽALUZIE Věšák boční pro C50 P 512/5 (pro horní profil 40 x 40) Věšák stropní pro C50 P 512/4 (pro horní profil 40 x 40) Věšák horního profilu Fe P 002 (pro horní profil 56 x 58) Věšák horního profilu P 002/1 (pro horní profil 58 x 60) Držák pevný pro C50 P 512 (pro horní profil 40 x 40) Držák pevný pro C50 s krycím plechem P 513 (pro horní profil 40 x 40) Věšák horního profilu Fe Click P 002/3 (pro horní profil 56 x 58) Držák pevný (vnitřní věšák Fe) 132,5 mm P 010 (pro horní profil 56 x 58) ,

20 VENKOVNÍ ŽALUZIE Držák pevný (vnitřní věšák ) 132,5 mm P 011 (pro horní profil 56 x 58) Držák pevný (vnitřní věšák Fe Click) 132,5 mm P 009 (pro horní profil 56 x 58) Držák nastavitelný (vnitřní věšák Fe Click) mm P 009/1 (pro horní profil 56 x 58) Držák nastavitelný (vnitřní věšák Fe) mm P 010/2 (pro horní profil 56 x 58) 132,5 132, Držák nastavitelný (vnitřní věšák Fe) mm P 010/1 (pro horní profil 56 x 58) Držák nastavitelný (vnitřní věšák ) mm P 011/1 (pro horní profil 58 x 60) Držák nastavitelný (vnitřní věšák ) mm P 011/2 (pro horní profil 58 x 60) Držák nastavitelný (vnitřní věšák Fe Click) mm P 009/2 (pro horní profil 56 x 58)

21 Držáky atypické pro krycí plechy P008_KBT1-11 (individuální termín dodání) P008_KBT 1 (pro horní profil 40 x 40) T2 B P008_ KBT 4 (pro horní profil 56 x 58) T3s B D A D P008_ KBT 2 (pro horní profil 56 x 58) P008_ KBT 5 (pro horní profil 56 x 58) T3r T3 B C P008_ KBT 3 (pro horní profil 56 x 58) T3b A D C A B R3 0 D A A B 30 C 30 D 40 41

22 P008_ KBT 7 (pro horní profil 56 x 58) T1c P008_ KBT 10 (pro horní profil 56 x 58) T4b D A P008_ KBT 8 (pro horní profil 56 x 58) T4c B Držáky pro zaomítací řešení P008_ KBT 6 (pro horní profil 56 x 58) T2u T3u D A P008_ KBT 9 (pro horní profil 56 x 58) T4s B P008_ KBT 11 (pro horní profil 56 x 58) T4u D A 42 43

23 Vedení vodící lištou Vodící lišty platí pro: Cetta 50, Cetta 65, Cetta 80, Cetta 80-Flexi, Zetta 70, Zetta 90, Setta 65, Setta 90 Vodící lišta jednoduchá P 018/1 Pro montáž do špalety (bez použití vynašeče) Vodící lišta jednoduchá P 018/1 Pro montáž na rám a na fasádu (s použitím vynašeče) Vodící lišta jednoduchá P 018/2 Pro montáž do špalety (bez použití vynašeče) Vodící lišta dvojitá P 017/1 Pro montáž na rám a na fasádu (s použitím vynašeče) 18 9,4 P 018/2 P 018/1 5,7 P 016/1 21,5 P 017/1 P 018/4 Ø 12 11,5 39,8 P 017/5 P 018/3 + P 018/31 P018/5 + P 018/51 SZ DL VZ VL - šířka žaluzie - délka lamely = šířka žaluzie - 50 mm - výška žaluzie - výška vodící lišty = výška žaluzie - 56 mm 44 45

24 Vodící lišta samonosná P 016/1 Pro montáž do špalety (bez použití vynašeče) Vodící lišta samonosná P 016/1 Pro montáž na rám a na fasádu (s použitím vynašeče) Vodící lišta zaomítací P 018/31 + P018/3 () Pro montáž k zaomítání P018/31 P018/3 Vodící lišta zaomítací P 018/51 () Pro montáž k zaomítání Vložka do zaomítací lišty P 018/5 (PVC) k dispozici od Vodící lišta kulatá jednostranná P 018/4 Pro montáž na rám a na fasádu (s použitím vynašeče) Vodící lišta kulatá oboustranná P 017/5 Pro montáž na rám a na fasádu (s použitím vynašeče) 37,6 Ø 41,2 Držáky vodících lišt 39,4 Ø 41,2 39,4 Držák lišty vodící, mm P 021 pro vodící lištu P 017/1 40 Držák lišty vodící, mm P 021 pro vodící lištu P 018/ ,

25 Držák lišty vodící teleskopický, mm P 021/3 pro vodící lištu P 018/1, P 018/4 a P 017/ Držák lišty vodící teleskopický, mm P 021/4 pro vodící lištu P 018/1, P 018/4 a P 017/ Typ držáku lišty vodící Vzdálenost v. lišty od rámu okna ( mm) Držák lišty vodící, mm P Držák lišty vodící, mm P 021/ Držák lišty vodící, mm P 021/ Držák lišty vodící teleskopický, mm P 021/ Držák lišty vodící teleskopický, mm P 021/ Držák lišty vodící teleskopický STS, mm P 021/ Držák lišty vodící teleskopický STS, 75-1 mm P 021/ Držák lišty vodící teleskopický STS, mm P 021/5 pro vodící lištu P 016/1 Držák lišty vodící teleskopický STS, 75-1 mm P 021/6 Doporučený počet držáků pro jednu vodící lištu dle výšky žaluzie ( mm) 18,9 Výška žaluzie ( mm) ks < Ø1 7, ,7 18,2 6 39, ,

26 VENKOVNÍ ŽALUZIE Typy vodítek pro žaluzie vedené vodícími lištami Vedení lankem Typy vodítek pro žaluzie vedené lankem (Cetta 35, Cetta 50, Cetta 65, Cetta 80, Cetta 80-Flexi) Vodítko lanka rohové, mm P 031 Vodítko lanka rohové, mm P 031/1 kovová vodítka plastová vodítka Vodítko lanka rohové, mm P 031/2 Vodítko lanka rohové, mm P 031/ Vodítko lanka rohové, mm P 031/4 Vodítko lanka rohové P 031/ kovová vodítka nýtovaná kovová vodítka nýtovaná oboustranná Napínací úhelník P 031/7 Typ vodítka lanka Vzdálenost lanka od rámu okna ( mm) Vodítko lanka rohové, mm P Vodítko lanka rohové, mm P 031/ Vodítko lanka rohové, mm P 031/ Vodítko lanka rohové, mm P 031/ Vodítko lanka rohové, mm P 031/ Vodítko lanka rohové, P 031/5 76 Vzdálenost vodícího lanka od rámu okna Pro Cetta 50 existují 3 různé vzdáleností lanka od rámu okna. Tato vzdálenost je dána roztečí otvorů v rohovém vodítku. Pro Cetta 65, Cetta 80 je určeno rohové vodítko s možností regulace vzdáleností lanka od rámu okna

27 Ovládání klika Typy klik Typy převodovky Určení délky kliky Klika 4hr. 45 a 90 (Cetta 65, Setta 65, Cetta 80, Cetta 80-Flexi, Zetta 70, Zetta 90, Setta 90) Převodovka se 4hr. otvorem P045 Převodovka se 4hr. otvorem průchozí P045/1 X Převodovka se 6hr. otvorem P045/2 Převodovka se 4hr. otvorem prodloužená (STS) P045/4 Klika 6hr. 45 a 90 (Cetta 50) Klika 4hr. 90 s kardanem (Cetta 65, Setta 65, Cetta 80, Cetta 80-Flexi, Zetta 70, Zetta 90, Setta 90) Klika 4hr. 90 odnímatelná (Cetta 65, Setta 65, Cetta 80, Cetta 80-Flexi, Zetta 70, Zetta 90, Setta 90) Převodovka se 6hr. otvorem pro ovládání klikou (Cetta 35, Cetta 50) P228 Převodovka pro ovládání šňůrou (Cetta 35, Cetta 50) P

28 Schéma posunutí převodovky Ovládání motorem Schéma zapojení motoruoru Parametr motor Somfy motor Geiger motor Elero Kroutící moment 6-18 Nm 3 - Nm 5-9 Nm Příkon W W W Odběr proudu 0,41-0,7 A 0,4-0,85 A 0,45-0,85 A Jmenovité napětí 230 V / 50 Hz 230 V / 50 Hz 230 V / 50 Hz Otáčky 24 ot./min. 26 ot./min. 26 ot./min. Kapacita koncových spínačů Třída ochrany motoru IP54 IP54 IP44 Max. doba chodu cca 6 min. cca 6 min. 4-5 min. Hmotnost 1,35-2,41 kg - - Důležité pokyny: Montáž elektrického zařízení smí provádět pouze osoby s příslušnou kvalifikací Nepřipojujte k jednomu spínači nikdy více než jeden motor. Jedním spínačem může být ovládáno více pohonů jen u skupinového řízení. Pozn. Podrobná schémata zapojení naleznete v manuálech firmy Somfy, Geiger, Elero. Nastavení horní a spodní koncové pozice (dorazu) a) Motory Geiger, Elero, Somfy HTM - pomocí montážního kabelu Somfy Použité motory mají dva integrované, volně nastavitelné koncové vypínače. Bílé tlačítko je dolní doraz, černé (barevné) je horní doraz. Nastavení horní koncové pozice: Spustit žaluzii montážním kabelem cca. 300 mm pod požadovanou koncovou pozici. Pozn. montážní kabel pro nastavení dorazů v tomto případě však není nutný. Stisknout černé nastavovací tlačítko na motoru. Vyhrnout žaluzii do požadované horní koncové pozice. Spustit žaluzii po dobu cca. 6 sekund směrem dolů až černé nastavovací tlačítko slyšitelně vyskočí (cvaknutí). Poloha převodovky (možné posunutí) v horním profilu závisí na konkrétním osazení rámu okna, ostění. Osa převodovky je vzdálenost osy středu převodovky od vnějšího okraje vodící lišty, příp. od vnějšího okraje lamely v případě vedení ocelovým lankem. Bezpečnostní pokyny: Jakmile dosáhnete koncový doraz, nepokoušejte se už dále pohybovat klikou Klikou otáčejte pouze v příslušném směru, rovnoměrně a bez násilí Horní koncová pozice je tímto uložena. Motory mají v sobě zabudován ještě jeden koncový doraz horní, tzv. nouzový. Je to hříbek v těle motorů a automaticky vypíná žaluzie jen v pohybu nahoru kdykoli, dotkne-li se jej horní lamela žaluzie. Nastavení spodní koncové pozice: Vyhrnout žaluzii ca. 300 mm nad požadovanou koncovou pozici. Stisknout bílé nastavovací tlačítko na motoru. Spustit žaluzii do požadované koncové pozice dolů. Vyhrnout žaluzii po dobu cca. 6 sek. směrem nahoru až bílé nastavovací tlačítko slyšitelně vyskočí (cvaknutí). Spodní koncová pozice je tímto uložena. V případě potřeby lze ale kdykoliv změnit nastavení

29 Oprava nastavení Při nastavení koncové pozice se motor nastavuje na otáčkách. Pokud není koncová pozice správně nastavena, případně pokud se díky okolním vlivům a nárůstu tření změnilo chování žaluzie a tím i koncová pozice spodní lišty, musí být požadovaná koncová pozice opět nastavena, dle předchozího popisu. b) Nastavení koncových dorazů motory Somfy WT - pomocí montážního kabelu Somfy Použité motory nemají viditelně nastavitelné koncové vypínače. Nastavení horní koncové pozice: Spustit žaluzii montážním kabelem cca. 300 mm pod požadovanou koncovou pozici. Stisknout: na montážním kabelu Somfy tlačítko RTS na obyčejném montážním kabelu tlačítko nahoru a dolů zároveň Motor se protočí po dobu cca 1 sec. Vyhrnout žaluzii do požadované horní koncové pozice. Spustit žaluzii po dobu cca 3 sec. směrem dolů. Horní koncová pozice je tímto uložena. Motory mají v sobě zabudován ještě jeden koncový doraz horní, tzv.nouzový. Je to hříbek v těle motorů a automaticky vypíná žaluzie jen v pohybu nahoru kdykoli, dotkne-li se jej horní lamela žaluzie. Nastavení spodní koncové pozice: Vyhrnout žaluzii ca. 300 mm nad požadovanou koncovou pozici. Stisknout: na montážním kabelu Somfy tlačítko RTS na obyčejném montážním kabelu tlačítko nahoru a dolů zároveň Motor se protočí po dobu cca 1 sec. Vyhrnout žaluzii do požadované spodní koncové pozice. Spustit žaluzii po dobu cca 3 sec. směrem dolů. Spodní koncová pozice je tímto uložena. V případě potřeby lze ale kdykoliv změnit nastavení. Oprava nastavení Při nastavení koncové pozice se motor nastavuje na otáčkách. Pokud není koncová pozice správně nastavena, případně pokud se díky okolním vlivům a nárůstu tření změnilo chování žaluzie a tím i koncová pozice spodní lišty, musí být požadovaná koncová pozice opět nastavena, dle předchozího popisu. Vyměření Vyměření standardní žaluzie Šířku i výšku měříme vždy minimálně ve třech místech. Výrobní rozměr žaluzie je vždy nejmenší naměřená hodnota. Zásadně zaměřujeme až po osazení stavebního otvoru rámem, příp. oknem až je dokončeno venkovní i vnitřní ostění, včetně parapetů. Způsob zaměření venkovních žaluzií je natolik specifická záležitost, že technickou stránku doporučujeme vždy konzultovat na staveništi. Jsou možná i jiná specifická řešení. SZ VZ DL VL VL = VZ - 65 mm - šířka žaluzie - výška žaluzie - délka lamely - délka vodící lišty Horní profil je v případě ovládání motorem zkrácen o 5 mm. V případě ovládání klikou je délka horní profilu závislá na posunutí převodovky. Poloha převodovky (možné posunutí) v horním profilu závisí na konkrétním osazení rámu okna, ostění. Rozteč žebříčku závisí na volbě ovládání (pohybuje se v rozmezí 50 0 mm) Doporučený kroutící moment pro žaluzie ovládané motorem (Nm) Šířka žal. ( mm) Výška žal. ( mm) Vyměření spojené žaluzie 56 57

30 Postup standardní montáže venkovní žaluzie Montáž smí provádět jen kvalifikovaný odborný pracovník! Nářadí k montáži 1. Svinovací metr 2. Vodováha 3. Tužka 4. Kladívko 5. Vrtačka elektrická a vrtáky dle podkladního materiálu 6. Akumulátorová vrtačka 7. Magnetický nástavec 8. Bity PZ2, PH2, magnetický nástavec na šestihrannou hlavu 8 a Sada imbusových klíčů 10. Montážní kabel 11. Malá račna a ořech Sada šroubováku izolovaných elektro /2 L L

31 Základní typy montáže Montáž žaluzie do vytvořené kapsy (strop / stěna) Montáž žaluzie do špalety na rám okna (strop / stěna) Montáž žaluzie do špalety na rozšiřovací profil (strop / stěna) Všechny tři základní typy montáže mohou být ve dvou variantách: a) Krycí schránka přiznaná Postup montáže: 1. Změřit otvor a porovnat s hotovou připravenou žaluzií, zkontrolovat ovládání. 2. Rozvrhnout umístění držáků žaluzie tak, aby nezasahovaly do tex.pásků. 3. Vodorovně upevnit držáky. 4. Žaluzii zasunout do objímek v držácích a zajistit. Nedotahovat šroubky objímek. 5. Připravit průchod pro ovládání klikou nebo šňůrou. Pokud je el.ovládání, zapojit zástrčku. 6. Zevnitř namontovat průchodku kliky, pokud je trn dlouhý, zkrátit na potřebnou délku. Protáhnout nekonečnou šňůru vytvořeným otvorem. Namontovat krytku průchodu šňůry. 7. Dotáhnout šroubky na objímkách v držácích. 8. Nasadit na vodítka lamel vodící lišty, které jsou již opatřeny držáky vodících lišt a tyto namontovat na rám okna nebo do ostění (u montáže do ostění se nepoužívají držáky vodících lišt a vodící lišta se montuje přes otvory vytvořené v těle vodící lišty). Vodící lišty musí být namontovány uprostřed horního profilu žaluzie. 9. Spustit žaluzii do spodní polohy (namontovat držáky lanka pokud má žaluzie lamely vedené lankem). Zároveň provést kontrolu, zda vodící lišty nebo lanka nesvírají lamely. Zkontrolovat svislou polohu vodících lišt. 10. Při sklopených lamelách nasadit krycí schránku na držáky, zastrčit prodloužení držáku (dotáhnout fixační šroubek) do kapsy vytvořené na krycím plechu a přes otvor v držáku žaluzie krycí plech zajistit šroubem (texem). 11. Kontrolu žaluzie poháněné motorem provést montážním kabelem, případně doseřídit koncové polohy motoru a připojením žaluzie na přívodní kabel. 12. Připevnit držák kliky v interiéru. Zapojit ovládací spínač dle dodaného schématu zapojení. b) Krycí schránka včleněna do zateplovacího systému nebo obvodového pláště Postup montáže: 1. Namontovat držáky žaluzie. 2. Nasadit krycí plech (může být i s bočnicemi), zastrčit prodloužení držáku (dotáhnout fixační šroubek) do kapsy vytvořené v krycím plechu a zajistit přes otvor v držáku šroubem (texem). 3. Vyvrtat průchod pro ovládání klikou. Po zateplení objektu nebo zhotovení obvodového pláště probíhá montáž žaluzie dle předešlého návodu Stavební připravenost pro montáž: Hotové ostění Fasáda probarvená Hotové vnější parapety 60 61

32 Vedení lamel ve vodící liště Vedení lamel ve vodící liště - s rozšířením 62 63

33 Vedení lamel ve dvojité vodící liště

34 Vedení lamel ve vodící liště

35 Vedení lamel ocelovým lankem

36 70 71

37 VENKOVNÍ ŽALUZIE 72 73

38 VENKOVNÍ ŽALUZIE 74 75

39 VENKOVNÍ ŽALUZIE 76 77

40 VENKOVNÍ ŽALUZIE 78 79

41 80 81

42 Poznámky Poznámky 82 83

43 ISOTRA a.s. Bílovecká 2411/1, Opava Partner: Tel.: Fax: /12
