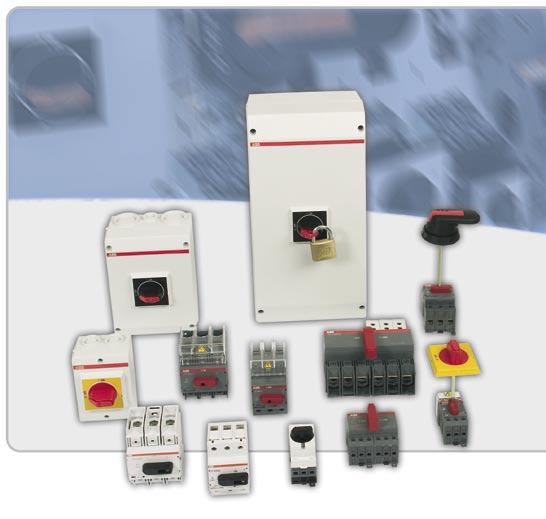

2 SwitchLine - odpínače zátěže SwitchLine - otočné instalační odpínače SwitchLine - přepínače sítí SafeLine - odpínače v krytí IP5 SwitchLine - odpínače

3 Obsah: Odpínače 1 popis vlastností technické parametry Odpínače OT 1E3 s montáží na základnu nebo DIN lištu výběrová tabulka objednací údaje rozměrové výkresy Odpínače OT 1ET3 s montáží do panelu výběrová tabulka objednací údaje rozměrové výkresy Instalační odpínače OT 1M3 s montáží do rozvodnic popis vlastností technické parametry objednací údaje rozměrové výkresy Přepínače sítí OT 1E3C s montáží na základnu nebo DIN lištu popis vlastností technické parametry objednací údaje rozměrové výkresy Odpínače v krytí IP5 typ OTP, OTL a OTR popis vlastností technické parametry objednací údaje - odpínače v polykarbonátovém krytí OTP 1 objednací údaje - odpínače v kovovém krytí OTL 1 objednací údaje - odpínače v nerezovém krytí OTR 1 rozměrové výkresy Informace o odpínačích

4 Odpínače...1 Popis vlastností SwitchLine - odpínače Nová moderní řada odpínačů Kompletní řada odpínačů OT zahrnuje ve čtyřech rozměrových velikostech pouzder sedm proudových rozsahů:,,, 3,, a 1. Jsou spolehlivé, bezpečné a vyhovují posledním požadavkům na nízkonapěťové instalace. Jednou z vlastností od velikosti OT _ je patentovaná konstrukce kontaktního systému pro rychlé sepnutí a rozepnutí, tzn. rychlost spínání kontaktů není závislá na rychlosti spínání obsluhou. Připojovací svorky odpínačů OT mají krytí IP. 3 1 Montáž odpínače přímo do panelu Snadná a rychlá instalace Odpínače OT E_ je možno montovat jak na DIN-lištu tak pomocí šroubů na základnu. Odpínače OT ET_ se montují přímo za panel a to dle druhu použité rukojeti buď čtyřmi šrouby nebo do otvoru o mm jaký se používá pro montáž signálních a ovládacích prvků. Příslušenství je společné pro celou řadu odpínačů a ve většině případů jeho montáž nevyžaduje použití šroubů a nářadí. Od velikosti OT E_ mají odpínače z čelní strany profil mm pro montáž do rozvodnic a odpínač OT E_ je speciálně vyvinut ve velikosti modulárních jističů. Pro umístění do rozvodnic je však vyráběna celá řada instalačních odpínačů OT M_ ve světle šedém provedení, viz. strana 1. Pozitivní indikace kontaktů Rukojeť s naprostou spolehlivostí ukazuje přesnou polohu kontaktů. Ukazatel polohy je spolehlivý i v případě, kdy jen jeden z kontaktů zůstane svařen. Pak rukojeť nikdy nedosáhne do polohy 0-OFF, ale zůstává mezi polohami I-ON a 0-OFF. Otočná rukojeť tak spolehlivě indikuje stav kontaktů. Šetrné k životnímu prostředí Použitím nových materiálů bylo dosaženo vysoké životnosti, vysoké mechanické pevnosti a zároveň byly splněny všechny současné normy a požadavky týkající se ochrany životního prostředí. Například nejsou použity těžké kovy, kontakty neobsahují kadmium a plastové materiály jsou recyklovatelné. Také balení produktů je z recyklovatelných materiálů. Univerzální mezinárodní řada Zařízení jsou testována podle norem IEC 7-1 a 3 (EN 07-1 a 3) a dalších souvisejících norem IEC a 2. Odpínače odpovídají také požadavkům evropských směrnic pro provoz strojů IEC (EN 0). Shoda s ostatními normami a nařízeními: VDE 00, VDE 03 UL 50, UL BS 51, SS 5, CS C.2 č. a 1 KY -5 EMC Directive No /33/EEC Low Voltage Directive No 73/23/EEC.

5 Odpínače...1 Technické parametry 5 Technické údaje podle IEC 07, ČSN EN 07 (výrobce si vyhrazuje právo provádět změny bez předchozího upozornění) Proud odpínače OT_ OT_ OT_ 3 OT_ OT3_ OT_ OT 1 OT1 Jmenovité izolační a jmenovité pracovní napětí C / DC Dielektrická pevnost Jmenovité impulsní výdržné napětí stupeň znečištění 3 50Hz 1 min. V kv kv Jmenovitý tepelný a jmenovitý pracovní proud C / DC okolní prostředí C okolní prostředí C okolní prostředí 0 C volně přístupný v krytu v krytu při min. průřezu připojovacího vodiče mm Jmenovitý pracovní proud, C 21 do 15V 0V Jmenovitý pracovní proud, C do 15V 500V 0V Jmenovitý pracovní proud, C 23 do 15V V 500V 0V Jmenovitý pracovní proud/počet pólů v sérii, DC 21 do V 1) 0V 2V 500V V /1 /2 /3 / / /1 /2 /3 / / /1 /2 /3 / / 3/1 3/2 3/ / /1 /2 / / /1 /2 / / /1 /2 / 1/1 1/2 1/ Jmenovitý pracovní proud/počet pólů v sérii, DC do V 1) 0V 2V V /1 /2 /3 / /1 /2 /3 / /1 /2 / / 3/1 3/2 / /1 /2 / /1 /2 / /1 /2 3/ 1/1 1/2 / Jmenovitý pracovní proud/počet pólů v sérii, DC 23 do V 1) 0V 2V V V /1 /2 / 10/ / /1 /2 / 10/ / /1 /2 / 10/ / 3/1 3/2 / 10/ /1 /2 / 10/ /1 /2 / 10/ /1 /2 3/ 1/1 1/2 3/ Jmenovitý spínaný výkon, C 23 uvedený výkon odpovídá běžnému 3-fázovému asynchronnímu motoru o 1500ot./min 2 2V 0 15V V 500V 0V 3 7,5 7,5 7,5 7,5 5,5 15 1,5 1, ,5 15 Jmenovitá vypínací schopnost C 23 do 15V V 500V 0V Jmenovitá vypínací schopnost /počet pólů v sérii, DC 23 do V 0V 2V /1 /2 /3 /1 /2 / 12/1 12/2 12/ 1/1 1/2 1/ 2/1 2/2 2/ 3/1 3/2 3/ 0/1 0/2 2/ 500/1 500/2 2/ Jmenovitý podmíněný zkratový proud efektivní hodnota a odpovídající proud předřazené pojistky v jednofázovém testu podle IEC 2 IEC2, char. gg/am IEC2, char. gg/am 50k V 50k 0V k k,5 / /,5 / /,5 / /,3 3/50,7 50/ /3 /3 /3 /3 1 /3 12 /3 1 / 12 / Jmenovitý krátkodobý výdržný proud Jmenovitá zkratová zapínací schopnost efektivní hodnota Icw špičková hodnota Icm 0V, 1s 0V / 500V k k 0,5 0,705 0,5 0,705 0,5 0, , 1,5 2,1 1,5 2,1 2,5 3, 2,5 3, Jmenovitý výkon kondenzátoru (jmenovitý výkon kondenzátoru je omezen pojistkou) 0 15V kvr Výkonová ztráta / 1 pól Mechanická životnost při jmenovitém pracovním proudu vydělit dvěma pro operační cyklus W oper. 0, , 000 1, 000 2, 000,5 000, 000,0 000,3 000 bez příslušenství 3-pól -pól kg kg 0, 0,15 0, 0,15 0, 0,15 0,27 0,35 0,27 0,35 0, 0, 0,3 0,50 0,3 050 Průřez připojovacích vodičů Cu vodič vhodný pro připojovací svorky mm 2 0, , , ,5-35 1, Utahovací moment svorek Ovládací moment použít momentový klíč 3-pólový odpínač Nm Nm 0, 1 0, 1 0, 1 2 1,2 2 1,2 2,5 1, ) pro napětí pod V doporučujeme zvláště ve znečištěném prostředí do velikost OT dva póly paralelně 5

6 Odpínače OT 1E3 Montáž na základní desku nebo DIN lištu Výběrová tabulka Proud 3 1 odpínače OTE_ OTE_ OTE_ OTE_ OT3E_ OTE_ OTE_ OT1E_. póly OTP_EP pravá i levá strana OTP_3EP pravá i levá strana OTP_EP pravá i levá strana OTP_1EP pravá i levá strana Rukojeti IP5 OH_1H Černá, žluto červená, I-0, ON-OFF, neuzamymykatelné OH_3H Černá, žluto červená, I-0, ON-OFF, uzamykatelné jedním zámkem Rukojeti IP5 OH_2J OH_J5 Černá, žluto červená, I-0, ON-OFF, uzamykatelné třemi zámky Hřídele k rukojetím OX_ Délky mm Pomocné kontakty O1G_ 1/0, 0/1 O2_ 1/1 Kryty svorek OTS_ OTS3_ OTS_ OTS1_

7 Odpínače OT...1E3 Montáž na základní desku nebo DIN lištu Objednací údaje 7 3 pólové odpínače s montáží na základní desku nebo DIN lištu V případě prodlouženého ovládání rukojeť a hřídel objednat samostatně Počet polů Ith [] Připojení vodičem [mm 2 ] Vypínací proud C / C23 15 V [ / ] OTE3 3 0,75 10 / 0, 1SC023R70 OTE3 3 0,75 10 / 0, 1SC023R30 OT...E3 OT...3E3 OTE3 3 0,75 10 / 23 0, 1SC023R010 OTE , / 0,27 1SC0352R50 OT3E3 3 1,5 35 / 75 0,27 1SC0352R700 OTE3* 3 2,5 50 / 55 0, 1SC0353R7210 OTE / 0,3 1SC03R0 OT1E / 0 0,3 1SC0353R7 * odpínač OTE3 je možno montovat pouze na DIN lištu pólové odpínače s montáží na základní desku nebo DIN lištu Pro čtyřpólové provedení použijte kombinací třípólového odpínače a jednoho z přídavných pólů OTP_ EP OT...1E3 Rukojeti a hřídele (pro prodloužené ovládání) Rukojeti se štítkem Indikace I-O a ON-OFF, vrtání dveří ø,5mm, hřídel OXS5x_ požadované délky objednat samostatně Barva Pro odpínač Krytí OH_ 1H OH_ 3H OH_ 2J OXS5x_ OH_J5 OXP5x_ Neuzamykatelná (štítek xmm) OHB1H Černá 1SC0R310 OT E3 IP5 OHY1H Žluto-červená 1SC0R300 Uzamykatelná jedním zámkem 5,3mm (štítek xmm) OHB3H Černá 1SC02R0 OT 1E3 IP5 OHY3H Žluto-červená 1SC02R1 Uzamykatelná třemi zámky 5 mm, blokování dveří v zapnutém stavu - překonatelné (štítek 5x5mm) OHB2J Černá 1SC0R30 OT 1E3 IP5 OHY2J Žluto-červená 1SC0353R2 Hřídele pro rukojeti se štítkem Délka [mm] Průměr [mm] OXS5x SC0R3570 OXS5x SC0R350 OXS5x SC0R30 OXS5x SC0353R OXS5x SC03R0170 OXS5x SC0353R OXS5x SC0R70 OXS5x SC0353R710 * vhodnou délku hřídele pro konkrétní odpínač a rukojeť určíte z rozměrových výkresů na straně Rukojeti pistolové Indikace I-O a ON-OFF, hřídel OXP5x_ požadované délky objednat samostatně Barva Pro odpínač Krytí Uzamykatelná třemi zámky 5 10mm, blokování dveří v zapnutém stavu - překonatelné OHBJ5 Černá 1SC03R1 OT 1E3 IP5 OHYJ5 Žluto-červená 1SC03R3 Uzamykatelná třemi zámky 5 10mm, blokování dveří v zapnutém stavu - překonatelné OHB5J5 Černá 1SC03R070 OT 1E3 IP5 OHY5J5 Žluto-červená 1SC03R230 Hřídele pro pistolové rukojeti Délka [mm] Průměr [mm] OXP5x SC0R7300 OXP5x SC0R7 OXP5x SC0R OXP5x SC0R7 7

8 OTP_ EP OTP_ 3EP Odpínače OT...1E3 Montáž na základní desku nebo DIN lištu Objednací údaje Přídavné póly Montáž na pravou nebo levou stranu odpínače bez použití šroubů a nářadí Funkce Pro odpínač OTPSEP OT E3 0,03 1SC03R2 OTPS3EP současný chod OT 3E3 0,0 1SC0353R5350 OTPSEP s hlavními kontakty OTE3 0,0 1SC01R2 OTPS1EP OT 1E3 0,1 1SC0R10 OTPLEP OT E3 0,03 1SC0353R530 OTPL3EP zpožděné rozepnutí, OT 3E3 0,0 1SC0353R500 OTPLEP sepnutí s předstihem OTE3 0,0 1SC0R10 OTPL1EP OT 1E3 0,1 1SC0R70 OTPNEP OT E3 0,03 1SC0353R57 OTPN3EP OT 3E3 0,0 1SC0353R5 Pevná N-svorka OTPNEP OTE3 0,0 1SC0R50 OTPN1EP OT 1E3 0,1 1SC0R00 OTPEEP OT E3 0,03 1SC0353R3 OTPE3EP OT 3E3 0,0 1SC0353R50 Pevná PE-svorka OTPEEP OTE3 0,0 1SC0R10 OTPE1EP OT 1E3 0,1 1SC03R O2L O1G_ O2G Montáž pomocných kontaktů OTST3 OTS3T3 Pomocné kontakty Montáž na odpínač bez použití šroubů a nářadí, IP, Ith =, připojení vodičem max. 2,5mm 2 Popis Pro odpínač Vypínací proud Ie Ue C15 O1G01 1) 1SC0353R0 0/1 21- (31-) OT 0,03 O1G01U 1) 3) 230V 1SC03R730 O1G10 2) 0V 1SC0353R70 1/ (3-) OT 0,03 O1G10U 2) 3) 15V 1SC03R710 O2G ) OT E3 0V 2 0,03 1SC0R 1/1 13-1, 21- O2L ) OTE3 0,0 1SC02R310 1) Montáž na levou stranu odpínače, max. 2ks 2) Montáž na pravou stranu odpínače, max. 2ks 3) Provedení se zlacenými kontakty ) Pouze pro 3-pólové provedení, nelze použít s přídavnými čtvrtými póly Přídavné kryty svorek Montáž na odpínač bez použití šroubů a nářadí, průhledný plast Pro odpínač Pro 3 pólový odpínač OTST3 OT E3, -ET3 0,01 1SC0353R70 OTS3T3 OT 3E3, -ET3 0,01 1SC0353R OTST3 OTE3 0,01 1SC02R330 OTS1T3 OT 1E3, -ET3 0,01 1SC0R Pro přídavný pól OTST1 OTP_EP, -ED 0,01 1SC0353R30 OTS3T1 OTP_3EP, -ED 0,01 1SC0353R10 OTST1 OTP_EP 0,01 1SC02R3510 OTS1T1 OTP_1EP, -ED 0,01 1SC0R70 OTS3T1 Příslušenství k uzamknutí Pro visací zámek o průměru závěsu do 3,5mm Pro odpínač S1 OT 1E3 0,01 GJF0103R0001 ST S 1 Příslušenství pro popis odpínačů Pro odpínač Popis Balení [ks] ST Držák štítku 10 1SC07R210 OT 1E3 ST-E Popisný štítek 0 1SC07R300

9 Odpínače OT...1E3 Montáž na základní desku nebo DIN lištu Rozměrové výkresy OT...E3 OT...3E3 rozměry v mm OH_1, 3 OH_2 L L OH_1, 3 OH_2 L L 5 12,5...12,5 5 0,5...12, ,5...2, ,5...1,5 1 15, ,5 1 1,5...1,5 130,5...17, , ,5 0 1, ,5 0 15,5...1,5 1 21,5...2,5 1 5,5...1,5 0 2, , ,5...21, ,5..., ,5...1,5 OT E3 OT...1E3 OH_1, 3 OH_2 L L OH_1, 3 OH_2 L L 5 2, , , , , , , , , , , , , , , ,5...3 OH_1_, OH_3_ OH_2_ OH J5 Délka rukojeti rukojeti L OH_J5 OH_5J5 5

10 10 Odpínače OT 1ET3 Montáž do panelu Výběrová tabulka Proud 3 1 odpínače OTET_ OTET_ OTET_ OTET_ OT3ET_ OTET_ OT1ET_. póly OTP_ED pravá i levá strana OTP_3ED pravá i levá strana OTP_1ED pravá i levá strana Rukojeti IP5 Černá, žluto červená, I-0, ON-Off OH_1PH OH_3PH - OH_1RH OH_3RH - Rukojeti IP5 Černá, žluto červená, I-0, ON-Off OH_2PJ - OH_2RJ Pomocné kontakty O1G_ 1/0, 0/1 Kryty svorek OTS_ OTS3_ OTS1_ 10

11 OT...ET3 Odpínače OT...1ET3 Montáž do panelu Objednací údaje 3 pólové odpínače s montáží do panelu Rukojeť objednat samostatně Počet polů Ith [] Připojení Vodičem [mm 2 ] Vypínací proud C / C23 15 V [ / ] OTET3 3 0,75 10 / 0,13 1SC0352R10 OTET3 3 0,75 10 / 0,13 1SC0352R70 OTET3 3 0,75 10 / 23 0,13 1SC0352R70 OTET , / 0,2 1SC0353R7050 OT3ET3 3 1,5 35 / 75 0,2 1SC0353R7130 OTET / 0, 1SC033R2 OT1ET / 0 0, 1SC0353R pólové odpínače s montáží do panelu Pro čtyřpólové provedení použijte kombinaci třípólového odpínače a jednoho z přídavných pólů OTP_ ED OT...3ET3 Rukojeti pro odpínače do panelu Indikace I-O a ON-OFF, nepotřebují hřídele OT...1ET3 Rukojeti pro montáž do otvoru ø,5mm Barva Pro odpínač Krytí Neuzamykatelná (štítek xmm) OHB1PH Černá 1SC0353R10 OT ET3 IP5 OHY1PH Žluto-červená 1SC0353R170 Uzamykatelná jedním zámkem 5,3mm (štítek xmm) OHB3PH Černá 1SC02R OT ET3 IP5 OHY3PH Žluto-červená 1SC02R31 Uzamykatelná třemi zámky 5 mm (štítek 5x5mm) OHB2PJ Černá 1SC0353R2 OT ET3 IP5 OHY2PJ Žluto-červená 1SC0353R2 OH_ 2PJ OH_ 1RH Rukojeti pro montáž čtyřmi šrouby Barva Pro odpínač Krytí Neuzamykatelná (štítek xmm) OHB1RH Černá 1SC0353R170 OT 3ET3 IP5 OHY1RH Žluto-červená 1SC0353R150 Uzamykatelná jedním zámkem 5,3mm (štítek xmm) OHB3RH Černá 1SC02R3 OT 3ET3 IP5 OHY3RH Žluto-červená 1SC02R3550 Uzamykatelná třemi zámky 5 mm (štítek 5x5mm) OHB2RJ Černá 1SC0353R270 OT 1ET3 IP5 OHY2RJ Žluto-červená 1SC0353R300 Přídavné póly Montáž na pravou nebo levou stranu odpínače bez použití šroubů a nářadí Funkce Pro odpínač OTPSED OT ET3 0,03 1SC0353R5270 OTPS3ED současný chod s hlavními kontakty OT 3ET3 0,0 1SC0R OTPS1ED OT 1ET3 0,1 1SC0R7 OTPLED OT ET3 0,03 1SC0353R5510 OTPL3ED zpožděné rozepnutí, sepnutí s předstihem OT 3ET3 0,0 1SC01R5 OTPL1ED OT 1ET3 0,1 1SC0R30 OTPNED OT ET3 0,03 1SC0353R50 OTPN3ED Pevná N-svorka OT 3ET3 0,0 1SC01R570 OTPN1ED OT 1ET3 0,1 1SC0R70 OTPEED OT ET3 0,03 1SC0353R10 OTPE3ED Pevná PE-svorka OT 3ET3 0,0 1SC033R OTPE1ED OT 1ET3 0,1 1SC0R330

12 12 O1G_ Odpínače OT...1ET3 Montáž do panelu Objednací údaje Pomocné kontakty Montáž na odpínač bez použití šroubů a nářadí, IP, Ith =, připojení vodičem max. 2,5mm 2 Popis Pro odpínač Vypínací proud Ie Ue C15 1SC03R730 1SC03R710 O1G01 1) 0/1 21- (31-) OT 230V 0,03 1) 3) O1G01U 0V O1G10 2) O1G10U 2) 3) 1/ (3-) OT 15V 0,03 1) Montáž na levou stranu odpínače, max. 2ks 2) Montáž na pravou stranu odpínače, max. 2ks 3) Provedení se zlacenými kontakty 1SC0353R0 1SC0353R70 OTST3 OTS3T3 Přídavné kryty svorek Montáž na odpínač bez použití šroubů a nářadí, průhledný plast Pro odpínač Pro 3 pólový odpínač OTST3 OT E3, -ET3 0,01 1SC0353R70 OTS3T3 OT 3E3, -ET3 0,01 1SC0353R OTS1T3 OT 1E3, -ET3 0,01 1SC0R Pro přídavný pól OTST1 OTP_EP, -ED 0,01 1SC0353R30 OTS3T1 OTP_3EP, -ED 0,01 1SC0353R10 OTS1T1 OTP_1EP, -ED 0,01 1SC0R70 OTS3T1 kompletní sada vypínače Kompletní sady 3 pólových odpínačů s montáží do panelu Sada obsahuje odpínač OT_ET3, žluto-červenou rukojeť OHY2RJ a kryt svorek OTS_T3 Počet polů Ith [] Připojení vodičem [mm 2 ] Vypínací proud C / C23 0 V [ / ] OTET3HY7ST1 3 0,75 10 / 0,1 1SC07R2 OTET3HY7ST1 3 0,75 10 / 0,1 1SC07R310 OTET3HY7ST1 3 0,75 10 / 23 0,1 1SC07R0 OTET3HY7ST , / 0,3 1SC0R OT3ET3HY7ST2 3 1,5 35 / 75 0,3 1SC0R1210 OTET3HY7ST / 0, 1SC0R730 OT1ET3HY7ST / 0 0, 1SC03R500 * pro čtyřpólové provedení použijte jeden z přídavných pólů OTP_ ED Poznámka: 3-pólové odpínače montáž na základnu Jako pokračování řady OT 1 vyrábí BB také odpínače až do Ith = 3150 viz orientační tabulka níže. Uvedené odpínače se montují na základní desku. Dodávka je bez rukojeti a hřídele, které se objednávají samostatně. Při bližším zájmu a tyto odpínače, jejich varianty a příslušenství prosím kontaktujte nás na naší adrese. OT 0-0E03 OETL 0K3 / 10K3 / 00K3 Jmenovité izolační napětí 0V/C-, DC- (typ OT0 E3, jen 0V) Ith [] Jmenovitý pracovní proud Ie C21 / C23 [ / ] < 15V 0V 0V OT0E3 0 0/135 0/ -/- 1,0 1SC07R550 OETL0E03 0 0/0 0/0 -/- 1,5 1SC0712R1010 OETL0E03 0 0/0 0/0 -/- 1,5 1SC070R10 OETL315E / /315 -/- 2, 1SC0727R510 OETL0E03 0 0/0 0/0 -/- 2, 1SC0727R70 OETL30E /30 30/30 -/-,1 1SC0775R0 OETL0E03 0 0/0 0/0 -/-,1 1SC0753R5 OETL0K /0 0/- 0/-,3 1SC0157R210 OETL10K /0 10/- 10/-,3 1SC0157R30 OETL00K /0 00/- 00/- 17,5 1SC0157R0 OETL00K /0 00/- 00/- 1SC0157R00 OETL3150K /0 3150/- 3150/- 1SC0157R 12

13 OT... ET3 Odpínače OT...1ET3 Montáž do panelu Rozměrové výkresy rozměry v mm 13 OT...3 ET3 OT...1 ET3 Rukojeti pro montáž do otvoru o průměru,5 mm OH_1P_ OH_3P_ OH_2P_ Rukojeti pro montáž na čtyři šrouby OH_1R_ OH_3R_ OH_2R_ 13

14 1 SwitchLine - otočné instalační odpínače Instalační odpínače OT...1M_ Montáž do rozvodnic Popis vlastností Otočné instalační odpínače 1 Tato řada odpínačů s označením OT_M_ vychází z průmyslové řady odpínačů OT_E_ (viz. strana ). Všechny instalační odpínače jsou dodávány ve světle šedé barvě, mají možnost uzamknutí rukojeti ve vypnuté poloze visacím zámkem a jsou přízpůsobeny pro montáž do rozvodnic s výřezem mm. Jsou spolehlivé, bezpečné a vyhovují posledním požadavkům na nízkonapěťové instalace. Jednou z vlastností odpínačů velikostí OT 1M je patentovaná konstrukce kontaktního systému pro rychlé sepnutí a rozepnutí, tzn. rychlost spínání kontaktů není závislá na rychlosti spínání obsluhou. odpínače jsou opatřeny speciální nádstavbou, která jim dává rozměry potřebné pro montáž do rozvodnic a zároveň umožňuje uzamknutí odpínače ve vypnuté poloze visacím zámkem. Připojovací svorky těchto odpínačů však neumožňují propojení napájecími lištami. odpínače jsou plně kompatibilní s ostatními modulárními přístroji, včetně možnosti propojení napájecími lištami * odpínač 1 má rozměry vhodné pro montáž do rozvodnic, jeho svorky však rovněž nemohou být propojeny napájecími lištami Instalační odpínače Modulární instalační odpínače Instalační odpínač Modulární instalační odpínače OT M3 OT M3 OT M3 OT1M3 je možné připojit propojovacími lištami * Základní vlastnosti instalačních odpínačů vysoká vypínací schopnost: C23 kategorie, přídavné pomocné kontakty a čtvrté póly, spolehlivá indikace polohy (pozitivní indikace kontaktů), odpovídá novým izolačním standardům Shoda s novými požadavky na hlavní odpínače EN 07-1,3, IEC 7-1,3 EN 0, IEC Evropská směrnice pro stroje, jmenovité impulzní výdržné napětí kv, zamykatelná vypnutá poloha, vypínací schopnost pro smíšenou C a motorovou C23 zátěž Jednoduchá montáž a zapojení montáž na DIN lištu, ve velikostech možnost připojení propojovacími lištami*, montáž pomocných kontaktů a přídavných čtvrtých pólu bez použití nářadí, ochrana proti neúmyslnému dotyku živých částí, svorky v krytí IP, možnost použití elektrických a pneumatických šroubováků k rychlému připojení vodičů * nelze propojit lištami s novou řadou jističů System pro M compact 1

15 Instalační odpínače OT...1M_ Montáž do rozvodnic Technické parametry 15 Technické údaje podle IEC 07, ČSN EN 07 Modulární instalační odpínače Instalační odpínače výrobce si vyhrazuje právo provádět změny bez předchozího upozornění Jmenovité izolační a jmenovité pracovní napětí C/DC Dielektrická pevnost Jmenovité impulsní výdržné napětí Jmenovitý tepelný a jmenovitý pracovní proud C/DC..při min. průřezu připojovacího vodiče Jmenovitý pracovní proud, C21 Jmenovitý pracovní proud, C Jmenovitý pracovní proud, C23 stupeň znečištění 3 okolní prostředí C okolní prostředí C okolní prostředí 0 C Jmenovitý pracovní proud/počet pólů v sérii, DC21 Jmenovitý pracovní proud/počet pólů v sérii, DC Jmenovitý podmíněný zkratový proud efektivní hodnota a odpovídající proud předřazené pojistky v jednofázovém testu podle IEC 2 Výkonová ztráta / 1 pól Mechanická životnost bez příslušenství Průřez připojovacích vodičů Utahovací moment svorky IEC2 pojistka při jmenovitém pracovním proudu vydělit dvěma pro operační cyklus 3-pól -pól Cu vodič vhodný pro připojovací svorky použít momentový klíč Proud odpínače 50Hz 1min. volně přístupný v krytu v krytu do 15V 500V do 15V 500V do 15V 500V do V 0V 2V do V 0V 2V 50k/500V char. gg OTM V kv kv mm 2 W oper. kg kg /1 /2 / /1 /2 / 50 1, 000 0,27 0,35 3 OT3M /1 3/2 3/ 3/1 3/2 / 3 2, 000 0,27 0,35 OTM 3 3 /1 /2 / /1 /2 /, , 0, OTM /1 /2 / /1 /2 / OTM /1 /2 /3 /1 /2 /3,5 1), ,3 0,5 0, , 0,15 OTM /1 /2 /3 /1 /2 /3,5 0, 000 0, 0,15 OTM /1 /2 /3 /1 /2 /,5 1, 000 0, 0,15 1 OT1M /1 1/2 1/ 1/1 1/2 / 1 1,3 000 mm 2 1,5-50 2) 1,5-50 2) 1,5-50 2) 1,5-50 2) 0, , , Nm 2,5 2,5 2,5 2,5 0, 0, 0, 0,3 0,5 Ovládací moment 3-pólový odpínač Nm 1,2 1,2 1, ) 30k 2) min. průřez slaněného vodiče 2,5mm 2 Koordinace mezi pojistkou a odpínačem [k], ( < 500V C) Strana napájení Strana napájení Strana zátěže OTM OTM OTM OTM OT3M OTM OTM OT1M gg gg gg gg gg gg gg gg 1 gg gg 0 Koordinace mezi jističem a odpínačem [k], ( < 15V C) Strana zátěže OTM OTM OTM OTM OT3M OTM OTM OT1M S S S S S S S700 Isomax S Isomax S Tmax T Isomax S Isomax S Isomax S Tmax T

16 OT...M3 OT...M3 OT1M3 OTP_MP O2L Instalační odpínače OT...1M_ Montáž do rozvodnic Objednací údaje 3 pólové modulární instalační odpínače s montáží na DIN lištu Včetně černé rukojeti uzamykatelné ve vypnuté poloze jedním visacím zámkem o průměru závěsu 5mm Počet polů Ith [] Připojení Vodičem [mm 2 ] Vypínací proud C21/C/C23 15 V [ / / ] OTM3 3 2,5 50 / / 30 0, 1SC02R50 OT3M , / 3 / 3 0, 1SC02R23 OTM3 3 2,5 50 / / 0, 1SC02R2 OTM3 3 2,5 50 / / 55 0, 1SC02R20 * pro čtyřpólové provedení použijte jeden z přídavných pólů OTP_ MP 3 a pólové instalační odpínače s montáží na základnu nebo DIN lištu Včetně černé rukojeti uzamykatelné ve vypnuté poloze jedním visacím zámkem o průměru závěsu 5mm Počet polů Ith [] Připojení Vodičem [mm 2 ] Vypínací proud C21/C/C23 15 V [ / / ] OTM3 3 0,75 10 / / 0, 1SC07R02 OTM 0,75 10 / / 0,1 1SC07R0730 OTM3 3 0,75 10 / / 0, 1SC07R0310 OTM 0,75 10 / / 0,1 1SC07R050 OTM3 3 0,75 10 / / 23 0, 1SC07R00 OTM 0,75 10 / / 23 0,1 1SC07R0570 OT1M3* / 1 / 0 0, 1SC02R1 * pro čtyřpólové provedení použijte přídavný pól OTPS1MP Přídavné póly Montáž na pravou nebo levou stranu odpínače bez použití šroubů a nářadí Funkce Pro vypínač OTPSMP současný chod OT M3 0,0 1SC02R3010 OTPS1MP s hlavními kontakty OT1M3 0,0 1SC03R0 OTPLMP kontakt s předstihem OT M3 0,0 1SC0R10 OTPNMP Pevná N-svorka OT M3 0,0 1SC0R270 OTPEMP Pevná PE-svorka OT M3 0,0 1SC072R1010 Pomocné kontakty Montáž na odpínač bez použití šroubů a nářadí, IP, šířka 1/2 modulu Popis Pro odpínač* O1L 1/1 13-1, 21- OT M_ 0,0 1SC0255R70 O2L 1/1 13-1, 21- OT M_ 0,0 1SC02R310 O3L 1/1 13-1, 21- OT1M_ 0,0 1SC0255R50 * pro 3p. odpínače max. 2 bloky kontaktů, pro p. odpínače max. 1 blok kontaktů Přídavné kryty svorek Montáž na odpínač bez použití šroubů a nářadí, průhledný plast Pro odpínač Pro 3 pólový odpínač OTS T3 OT M3 0,01 1SC02R330 OTS 1T3 OT1M3 0,01 1SC0R Pro přídavný pól OTS T1 OTP_MP 0,01 1SC02R3510 OTS 1T1 OTPS1MP 0,01 1SC0R70 OTST3 S 1 OTST1 ST Příslušenství k uzamknutí Pro visací zámek o průměru závěsu do 3,5mm Pro odpínač S1 OT 1M3 0,01 GJF0103R0001 Příslušenství pro popis odpínačů Pro odpínač Popis Balení [ks] ST Držák štítku 10 1SC07R210 OT 1M3 ST-E Popisný štítek 0 1SC07R300

17 OT...M_ Instalační odpínače OT...1M_ Montáž do rozvodnic Rozměrové výkresy OT...M_ rozměry v mm 17 OT 1M_ 17

18 1 SwichLine - přepínače sítí Přepínače sítí OT 1E3C Montáž na základní desku nebo DIN lištu Popis vlastností Použití Hlavním použitím přepínačů jsou systémy vzájemného záskoku zdrojů, kdy tyto přepínače umožňují přepnutí mezi normálním a záložním zdrojem a zároveň brání jejich současnému připojení. ickým případem je přepínaní mezi síťovým napájením a napájením z generátoru. Konstrukce Mechanická konstrukce přepínače spočívá ve spřažení dvou odpínačů vedle sebe speciální nadstavbou. Tato nadstavba zajišťuje ovládání obou odpínačů jedinou 3-polohovou rukojetí a zároveň brání jejich současnému sepnutí. Přepínače jsou dodávány již jako celek, tzn. dva odpínače s nadstavbou. Dodávka je bez rukojeti a zákazník má možnost objednat buď rukojeť pro přímou montáž na přepínač nebo prodlužovací hřídel a rukojeť pro vyvedení ovládání na přední panel rozváděče. Montáž Přepínače se montují buď šrouby na základnu nebo na DIN-lištu Rozměry nadstavby nepřesahují montážní rozměry použitých odpínačů, pouze zvyšují hloubku o 12mm, což umožňuje montáž do většiny na trhu požitých rozvodnic se standardním výřezem mm OT...1E3C Bezpečné a spolehlivé Při vyvedení ovládací rukojeti na přední panel rozváděče rukojeť blokuje otevření dveří v případě, že je sepnuta jedna z poloh I nebo II. Polohu 0 je možno uzamknout až třemi visacími zámky. V tom případě jsou rovněž dveře blokovány proti otevření. OT...3E3C Pozitivní indikace kontaktů Přepínače mají tři stabilní polohy (I 0 II). Současnému sepnutí obou odpínačů je zabráněno jak přepínacím mechanismem tak i pozitivní indikací kontaktů. To znamená, ovládací rukojeť nemůže dosáhnout polohy 0 pokud kontakty obou odpínačů nejsou skutečně spolehlivě rozpojeny. OT...E3C 1

19 Přepínače sítí OT 1E3C Montáž na základní desku nebo DIN lištu Technické parametry 1 Technické údaje podle IEC 07-3, ČSN EN 07-3 výrobce si vyhrazuje právo provádět změny bez předchozího upozornění Proud přepínače OT_ OT_ OT_ 3 OT_ OT3_ OT_ 1 OT1_ Jmenovité izolační a jmenovité pracovní napětí C/DC Dielektrická pevnost Jmenovité impulsní výdržné napětí stupeň znečištění 3 50Hz 1min. V kv kv Jmenovitý tepelný a jmenovitý pracovní proud C/DC okolní prostředí C okolní prostředí C okolní prostředí 0 C volně přístupný v krytu v krytu při min. průřezu připojovacího vodiče Jmenovitý pracovní proud, C21 do 15V 0V mm Jmenovitý pracovní proud, C do 15V 500V 0V Jmenovitý pracovní proud, C23 do 15V V 500V 0V Jmenovitý spínaný výkon uvedený výkon odpovídá běžnému 3fázovému asynchronnímu motoru o 1500ot./min 2 2V 0 15V V 500V 0V 3 7,5 7,5 7,5 7,5 5,5 15 1,5 Jmenovitá vypínací schopnost C23 do 15V V 500V 0V Jmenovitý podmíněný zkratový proud efektivní hodnota a odpovídající proud předřazené pojistky v jednofázovém testu podle IEC 2 IEC.. gg/am char. pojistky IEC.. gg/am char. pojistky 50k 15/500V 50k 0V k k,5 / /,5 / /,5 / /,3 3/50,7 50/ /3 /3 1 /3 12 /3 1 / 12 / Jmenovitý krátkodobý výdržný proud efektivní hodnota Icw 0V, 1s k 0,5 0,5 0,5 1 1,5 2,5 2,5 Jmenovitá zkratová zapínací schopnost špičková hodnota Icm 0V/500V Mechanická životnost operační cyklus bez příslušenství Průřez připojovacích vodičů Utahovací moment svorky 3-pól -pól Cu vodič vhodný pro připojovací svorky použít momentový klíč k kg kg 0,705 0, 0,33 0,705 0, 0,33 0,705 0, 0,33 1, 0,1 0,77 2,1 0,1 0,77 3, 0,1 1,0 3, 0,1 1,0 mm 2 0, , , ,5-35 1, Nm 0, 0, 0, 2 2 Ovládací moment 3-pólový odpínač Nm ,2 1,

20 OT...E3C OT...3E3C OT...1E3C OHR 3 OHR 2 OHB12/1 OHR OHB/1 OHB_ OHY_ OXP5x_ O1G10 O1G01 OTST3 OTST1 OZXT3 Přepínače sítí OT 1E3C Montáž na základní desku nebo DIN lištu Objednací údaje Přepínače sítí, indikace I-0-II Rukojeť pro přímou montáž na přepínač nebo rukojeť a hřídel pro prodloužené ovládání se objednávají samostatně Počet pólů Jmenovitý proud / výkon do 15 V~ C21 [] C23 [] / [] Průřez připojovacích vodičů [mm 2 ] OTE3C 3 / 7,5 0, SC025R70 OTE3C 3 / 0, SC025R OTE3C 3 23 / 0, SC025R10 OTE3C 3 3 / 1,5 35 1SC0251R3 OT3E3C 3 75 / 1,5 35 1SC0251R210 OTE3C 3 / SC0251R770 OT1E3C / SC0251R Pro čtyřpólové provedení použijte kombinací třípólového přepínače a 2ks přídavných čtvrtých pólů OTP_ EP Přídavné čtvrté póly Připínají se na levou a pravou stranu 3-pólových přepínačů OTPSEP OT 23 / 0, SC03R2 OTPS3EP OT 3 75 / 1,5 35 1SC0353R5350 OTPS1EP OT / SC0R10 Rukojeti Rukojeti pro přímou montáž na přepínač, neuzamykatelné, nepotřebují hřídel Barva Pro přepínač Výška rukojeti OHR2 Červená 13 mm 1SC0R2 OT 3E3C OHR3 Červená 1 mm 1SC0R0 OHR Červená OT 1E3C mm 1SC0R30 Rukojeti pro přímou montáž na přepínač, uzamykatelné ve vypnuté poloze, nepotřebují hřídel OHB12/1 Černá OT 3E3C 1 mm 1SC02R05 OHB/1 Černá OT 1E3C mm 1SC02R50 Rukojeti pro vyvedení ovládání na přední panel rozváděče, potřebují hřídel OXP_ Rukojeti blokují otevření dveří rozváděče v obou spínacích polohách nebo v uzamčené vypnuté poloze. Možnost uzamčení všech poloh až třemi visacími zámky o průměru závěsu 5 10 mm. Krytí IP5 OHBJ5E3 Černá mm 1SC015R1310 OT 1E3C OHYJ5E3 Žluto-červená mm 1SC015R10 Hřídele Délka [mm] Pro přepínač Pro rukojeť OXP5x SC0R7300 OXP5x OHBJ5E3 1SC0R7 OT 1E3C OXP5x25 25 OHYJ5E3 1SC0R OXP5x0 0 1SC0R7 Pomocné kontakty Funkce a popis Montáž na stranu přepínače Max. počet O1G10 1/ (3-) pravou 2 1SC0353R70 O7G10 1/ (3-) levou 2 1SC073R O1G01 0/1 21- (31-) levou 2 1SC0353R0 O3G01 0/1 21-(31-) pravou 2 1SC0R710 O2G * 1/1 13-1, 21- obě 2+2 1SC0R * pouze pro 3-pólové provedení. Nelze použít s přídavnými čtvrtými póly Přídavné kryty svorek Připínají se přímo na přepínače. Pro úplnou ochranu svorek 3-pólového přepínače z obou stran jsou potřeba čtyři 3-pólové kryty (pro -pólové provedení + čtyři jednopólové kryty) Pro 3-pólový přepínač OTST3 OT E3C 1SC0353R70 OTS3T3 OT 3E3C 1SC0353R OTS1T3 OT 1E3C 1SC0R Pro přídavný čtvrtý pól OTST1 OTPSEP 1SC0353R30 OTS3T1 OTPS3EP 1SC0353R10 OTS1T1 OTPS1EP 1SC0R70 Paralelní připojovací svorky Umožňuje připojení dvou vodičů do jedné svorky přepínače. Sada obsahuje 3ks svorek Pro přepínač Průřez připojovacích vodičů OZXT 3 OT 1 2x l/cu 50 mm2 1SC03R07

21 Přepínače sítí OT 1E3C Montáž na základní desku nebo DIN lištu Rozměrové výkresy rozměry v mm 21 OT... Rukojeti pro přímou montáž na přepínače a b c OHR 2 13 OHR OHR OHB 12/1 3 1 OHB / OT...3 Vrtací plán pro rukojeti OH_J5E3 OT

22 Odpínače v krytí IP5 typ OTP, OTL, OTR 1_ Všeobecné údaje SafeLine - odpínače v krytí IP5 Řada odpínačů OT je dodávána také v krytí IP5 a to ve třech typech zapouzdření: Odpínače typového značení OTP_ - v krytí z nárazuvzdorného, netoxického, halogenní plyny neuvolňujícího a samozhášivého polykarbonátu třídy UL: V-0 Odpínače typového značení OTL_ - v krytí ze zinkovaného ocelového plechu s povrchovou úpravou polyesterovým práškovým lakem Odpínače typového značení OTR_ - v krytí z nerezováho plechu pro aplikace do korozivního prostředí nebo do prostředí se zvýšenými požadavky na hygienu jako je chemický respektive potravinářský průmysl. Základní vlastnosti pozitivní indikace kontaktů 3-, - a - pólové provedení stupeň krytí IP5 pro všechna provedení vyhovují normám SS 5 a KY -5 pro bezpečnostní odpínače jsou v souladu s normou IEC a EN0 pro provoz a bezpečnost strojů použití jako hlavní vypínače nebo vypínače motorů (katagorie spínání C23) vhodné jak pro - tak 5- vodičové systémy rozpojitelná nulová N svorka je standardní součástí 3- a - pólových provedení zemnící PE svorka je standardní součást všech provedení všechny provedení je možno uzamknout až třemi zámky ve vypnuté poloze možnost přidání pomocných kontaktů s předstihem při vypnutí (pomocné kontakty O1G10 viz. strana ) Použití jako bezpečnostní spínače Kabelové vstupy Odpínače OTP mají připravené M závity pro kabelové průchodky, u větších velikosti jsou hladká čela k vyvrtání otvorů pro různé velikosti kabelových průchodek. Odpínače OTL a OTR maji připravené vyrážecí otvory pro kabelové průchodky s protimatkou, u větších velikostí jsou rovněž hladká čela k vyvrtání otvorů pro různé velikosti kabelových průchodek. Velikosti závitů nebo otvorů pro konkrétní typy vypínačů jsou uvedeny v tabulkách objednacích údajů na stranách 2 2. Pozitivní indikace kontaktů Rukojeť s naprostou spolehlivostí ukazuje přesnou polohu kontaktů. Ukazatel polohy je spolehlivý i v případě, kdy jen jeden z kontaktů zůstane svařen. Pak rukojeť nikdy nedosáhne do polohy 0-OFF, ale zůstává mezi polohami I-ON a 0-OFF. Otočná rukojeť tak spolehlivě indikuje stav kontaktů. Rukojeti V sepnuté poloze I-ON rukojeť blokuje otevření (sundání) předního víka vypínače, toto blokování je však v případě potřeby překonatelné. Například autorizovanou osobou za účelem revize pod napětím. Vypnutou polohu 0-OFF lze uzamknout až třemi visacími zámky. I v tomto případě rukojeť blokuje otevření (sundání) předního víka vypínače, nelze však již překonat ani autorizovanou osobou. OTP 1B3M, U OTP 1BM, U OTP 3BM OTP 1BU OTP 1B3M, U OTP 1BM, U OTP 3BM OTP 1BU

23 Odpínače v krytí IP5 typ OTP, OTL, OTR 1_ Technické parametry Technické údaje podle IEC 07-3, ČSN EN 07-3 výrobce si vyhrazuje právo provádět změny bez předchozího upozornění Odpínače v krytí z polykarbonátu OTP OTP OTP OTP OTP OTP - OTP Odpínače v krytí z ocelového plechu OTL OTL OTL OTL OTL - OTL OTL Odpínače v krytí z nerezového plechu OTR OTR OTR OTR OTR - OTR OTR ová velikost, použitý odpínač OT_ 3 1 Jmenovité izolační a jmenovité pracovní napětí C/DC stupeň znečištění 3 V 23 Jmenovitý tepelný a jmenovitý pracovní proud C/DC okolní prostředí C okolní prostředí 0 C 3/50 50 / při min. průřezu připojovacího vodiče mm Jmenovitý pracovní proud, C21 do 15V 0V / / 3/ 3/ /3 /3 1 1 Jmenovitý pracovní proud, C do 15V 500V 0V / / / 3/ 3/ 3/ /3 /3 / Jmenovitý pracovní proud, C23 do 15V V 500V 0V /30 /30 /30 75/3 5/ 5/ Jmenovitý spínaný výkon uvedený výkon odpovídá běžnému 3-fázovému asynchronnímu motoru o 1500ot./min 2 2V 0 15V V 500V 0V 3 7,5 7,5 7,5 7,5 5,5 /7,5 /15 /15 /15 15 / /1,5 /1,5 /1,5 1,5/15 1, ,5 15 Jmenovitý podmíněný zkratový proud efektivní hodnota a odpovídající proud předřazené pojistky v jednofázovém testu podle IEC 2 Průřez připojovacích vodičů Utahovací moment svorky IEC2, char. gg/am IEC2, char. gg/am Cu vodič vhodný pro připojovací svorky 50k V 50k 0V Poznámka: proudové hodnoty uvedené červeně za lomítkem jsou platné pouze pro vypínače OTP z důvodu méně dimenzovaných integrovaných svorek N a PE. Použitý odpínač samotný má parametry uvedené černě před lomítkem. k k mm 2 Nm,5 / / 0, ,,5 / / 0, ,,5 / / 0, ,,3 3/50,7 50/ 1, /3 /3 1, /3 /3 2,5-50 2,5 1 /3 12 / / 12 / Odpínače OTP, snadná instalace a připojení: Otvory k vyražení s M závity pro průchodky Připravené otvory k vyražení s M závity na horní i spodní straně pro vstup ovládacích kabelů Integrované svorky N a PE Otvory pro upevňovací šrouby jsou odděleny od vnitřního prostoru vypínače Otvor k vyražení pro zadní připojení O1G01 rozpínací O1G10 spínací Přítlačné držáky kabelů (u vypínačů OTP_) Možnost zaplombovat přední víko Možnost přidat pomocné kontakty (objednávají se samostatně) 23

24 2 OTPB_3M OTP B3M OTP BM OTP BM OTP 3B3M OTP 3BM OTP 1B3U OTP 1BU OTP 3BM OTP 1BU Odpínače v krytí IP5 Skříňka z polykarbonátu, typ OTP_ Objednací údaje 3-pólové odpínače v polykarbonátové skříňce, krytí IP5 Jmenovitý pracovní proud [] C- < 500V C-23 < 15V C-23 < 0V Závity pro kabelové průchodky/strana Žluto-červená uzamykatelná rukojeť s indikací 0-I a ON-OFF, N- a PE-svorky Rozměry š x v x h [mm] OTPB3M 10 2xM 5x1x0 0, 1SC01R3350 OTPB3M 2xM+M 130x150x0 0,50 1SC01R330 OTPB3M xM+M 130x150x0 0,50 1SC01R3510 OTPB3M 30 2xM+M 1x0x0 0,0 1SC01R300 OTP3B3M 3 3 2xM+M 1x0x0 0,0 1SC01R OTPB3U 55 hladká čela 0x0x1 2, 1SC01R30 OTP1B3U hladká čela 0x0x1 2, 1SC01R3 Černá uzamykatelná rukojeť s indikací 0-I a ON-OFF, N- a PE-svorky OTPB3M 10 2xM 5x1x0 0, 1SC033R2130 OTPB3M 2xM+M 130x150x0 0,50 1SC033R2 OTPB3M xM+M 130x150x0 0,50 1SC03R0 OTPB3M 30 2xM+M 1x0x0 0,0 1SC033R30 OTP3B3M 3 3 2xM+M 1x0x0 0,0 1SC033R30 OTPB3U 55 hladká čela 0x0x1 2, 1SC01R310 OTP1B3U hladká čela 0x0x1 2, 1SC01R70 -pólové odpínače v polykarbonátové skříňce, krytí IP5 Jmenovitý pracovní proud [] C- < 500V C-23 < 15V C-23 < 0V Závity pro kabelové průchodky/strana Žluto-červená uzamykatelná rukojeť s indikací 0-I a ON-OFF, N- a PE-svorky Rozměry š x v x h [mm] OTPBM 10 2xM 130x150x0 0,0 1SC0R510 OTPBM 2xM+M 130x150x0 0,0 1SC0R00 OTPBM xM+M 130x150x0 0,0 1SC0R7 OTPBM 30 2xM+M 1x0x0 1,00 1SC0R0 OTP3BM 3 3 2xM+M 1x0x0 1,00 1SC0R OTPBU 55 hladká čela 0x0x1 2,50 1SC0R70 OTP1BU hladká čela 0x0x1 2,50 1SC0R70 Černá uzamykatelná rukojeť s indikací 0-I a ON-OFF, N- a PE-svorky OTPBM 10 2xM 130x150x0 0,0 1SC01R OTPBM 2xM+M 130x150x0 0,0 1SC01R3 OTPBM xM+M 130x150x0 0,0 1SC01R0 OTPBM 30 2xM+M 1x0x0 1,00 1SC01R OTP3BM 3 3 2xM+M 1x0x0 1,00 1SC01R10 OTPBU 55 hladká čela 0x0x1 2,50 1SC01R5130 OTP1BU hladká čela 0x0x1 2,50 1SC01R5300 -pólové odpínače v polykarbonátové skříňce, krytí IP5 Jmenovitý pracovní proud [] C- < 500V C-23 < 15V C-23 < 0V Závity pro kabelové průchodky/strana Žluto-červená uzamykatelná rukojeť s indikací 0-I a ON-OFF, N- a PE-svorky Rozměry š x v x h [mm] OTPBM 10 2xM 130x150x5 0,70 1SC01R OTPBM 2xM+M 130x150x5 0,70 1SC01R0 OTPBM xM+M 130x150x5 0,70 1SC01R7000 OTPBM 30 2xM+M 1x0x0 1,0 1SC01R71 OTP3BM 3 3 2xM+M 1x0x0 1,0 1SC01R7 OTPBU 55 hladká čela 0x0x1 3, 1SC01R7 OTP1BU hladká čela 0x0x1 3, 1SC01R70 Černá uzamykatelná rukojeť s indikací 0-I a ON-OFF, N- a PE-svorky OTPBM 10 2xM 130x150x5 0,70 1SC01R550 OTPBM 2xM+M 130x150x5 0,70 1SC01R57 OTPBM xM+M 130x150x5 0,70 1SC01R50 OTPBM 30 2xM+M 1x0x0 1,0 1SC01R0 OTP3BM 3 3 2xM+M 1x0x0 1,0 1SC01R0 OTPBU 55 hladká čela 0x0x1 3, 1SC01R530 OTP1BU hladká čela 0x0x1 3, 1SC01R700 Poznámka: V případě zájmu o odpínače v krytí IP5 až do velikosti 0/15V~/C-23, kontaktujte nás na naší adrese. 2

25 OTL 3B3M OTL 3BM OTL BM Odpínače v krytí IP5 Skříňka z ocelového plechu, typ OTL_ Objednací údaje 3-pólové odpínače v ocelové skříňce, krytí IP5 Jmenovitý pracovní proud [] C- < 500V C-23 < 15V C-23 < 0V Otvory k vyražení pro kabelové průchodky/strana Žluto-červená uzamykatelná rukojeť s indikací 0-I a ON-OFF, N- a PE-svorky Rozměry š x v x h [mm] OTLB3M 10 2xØ,5+Ø,5 150x0x 1,70 1SC0R150 OTLB3M 2xØ,5+Ø,5 150x0x 1,70 1SC0R30 OTLB3M xØ,5+Ø,5 150x0x 1,70 1SC0R OTLB3M 3 2xØ,5+Ø,5 150x0x 1,0 1SC0R5330 OTL3B3M 75 2xØ,5+Ø,5 150x0x 1,0 1SC0R570 OTLB3U hladká čela 0x300x135 3, 1SC0R0 OTL1B3U hladká čela 0x300x135 3, 1SC023R0330 Černá uzamykatelná rukojeť s indikací 0-I a ON-OFF, N- a PE-svorky OTLB3M 10 2xØ,5+Ø,5 150x0x 1,70 1SC0R1 OTLB3M 2xØ,5+Ø,5 150x0x 1,70 1SC0R OTLB3M xØ,5+Ø,5 150x0x 1,70 1SC0R330 OTLB3M 3 2xØ,5+Ø,5 150x0x 1,0 1SC0R70 OTL3B3M 75 2xØ,5+Ø,5 150x0x 1,0 1SC0R5 OTLB3U hladká čela 0x300x135 3, 1SC0R30 OTL1B3U hladká čela 0x300x135 3, 1SC0R70 OTL 1B3U OTL 1BU OTL 3BU OTL 3B3M OTL 3BM OTL BM OTL 1B3U OTL 1BU OTL 3BU -pólové odpínače v ocelové skříňce, krytí IP5 Jmenovitý pracovní proud [] C- < 500V C-23 < 15V C-23 < 0V Otvory k vyražení pro kabelové průchodky/strana Žluto-červená uzamykatelná rukojeť s indikací 0-I a ON-OFF, N- a PE-svorky Rozměry š x v x h [mm] OTLBM 10 2xØ,5+Ø,5 150x0x 1,73 1SC0R70 OTLBM 2xØ,5+Ø,5 150x0x 1,73 1SC0R10 OTLBM xØ,5+Ø,5 150x0x 1,73 1SC0R30 OTLBM 3 2xØ,5+Ø,5 150x0x 1, 1SC0R5500 OTL3BM 75 2xØ,5+Ø,5 150x0x 1, 1SC0R730 OTLBU hladká čela 0x300x135 3,5 1SC0R2 OTL1BU hladká čela 0x300x135 3,5 1SC023R0500 Černá uzamykatelná rukojeť s indikací 0-I a ON-OFF, N- a PE-svorky OTLBM 10 2xØ,5+Ø,5 150x0x 1,73 1SC0R1 OTLBM 2xØ,5+Ø,5 150x0x 1,73 1SC0R OTLBM xØ,5+Ø,5 150x0x 1,73 1SC0R30 OTLBM 3 2xØ,5+Ø,5 150x0x 1, 1SC0R50 OTL3BM 75 2xØ,5+Ø,5 150x0x 1, 1SC0R1 OTLBU hladká čela 0x300x135 3,5 1SC0R00 OTL1BU hladká čela 0x300x135 3,5 1SC0R10 -pólové odpínače v ocelové skříňce, krytí IP5 Jmenovitý pracovní proud [] C- < 500V C-23 < 15V C-23 < 0V Otvory k vyražení pro kabelové průchodky/strana Žluto-červená uzamykatelná rukojeť s indikací 0-I a ON-OFF, N- a PE-svorky Rozměry š x v x h [mm] OTLBM 10 2xØ,5+Ø,5 150x0x 1, 1SC0R30 OTLBM 2xØ,5+Ø,5 150x0x 1, 1SC0R0 OTLBM xØ,5+Ø,5 150x0x 1, 1SC0R OTLBU 3 hladká čela 0x300x135 1, 1SC010R50 OTL3BU 75 hladká čela 0x300x135 1, 1SC010R5 Černá uzamykatelná rukojeť s indikací 0-I a ON-OFF, N- a PE-svorky OTLBM 10 2xØ,5+Ø,5 150x0x 1, 1SC0R0 OTLBM 2xØ,5+Ø,5 150x0x 1, 1SC0R2 OTLBM xØ,5+Ø,5 150x0x 1, 1SC0R10 OTLBU 3 hladká čela 0x300x135 1, 1SC010R10 OTL3BU 75 hladká čela 0x300x135 1, 1SC010R5030 Poznámka: V případě zájmu o odpínače v krytí IP5 až do velikosti 0/15V~/C-23, kontaktujte nás na naší adrese.

26 2 OTR 3B3M OTR 3BM OTR BM Odpínače v krytí IP5 Skříňka z nerezového plechu, typ OTR_ Objednací údaje 3-pólové odpínače v nerezové skříňce, krytí IP5 Jmenovitý pracovní proud [] C- < 500V C-23 < 15V C-23 < 0V Otvory k vyražení pro kabelové průchodky/strana Žluto-červená uzamykatelná rukojeť s indikací 0-I a ON-OFF, N- a PE-svorky Rozměry š x v x h [mm] OTRB3M 10 2xØ,5+Ø,5 150x0x 1,70 1SC02R50 OTRB3M 2xØ,5+Ø,5 150x0x 1,70 1SC02R55 OTRB3M xØ,5+Ø,5 150x0x 1,70 1SC02R570 OTRB3M 3 2xØ,5+Ø,5 150x0x 1,0 1SC02R350 OTR3B3M 75 2xØ,5+Ø,5 150x0x 1,0 1SC02R7 OTRB3U hladká čela 0x300x135 3, 1SC02R750 OTR1B3U hladká čela 0x300x135 3, 1SC02R710 Černá uzamykatelná rukojeť s indikací 0-I a ON-OFF, N- a PE-svorky OTRB3M 10 2xØ,5+Ø,5 150x0x 1,70 1SC027R OTRB3M 2xØ,5+Ø,5 150x0x 1,70 1SC027R0 OTRB3M xØ,5+Ø,5 150x0x 1,70 1SC027R50 OTRB3M 3 2xØ,5+Ø,5 150x0x 1,0 1SC02R0010 OTR3B3M 75 2xØ,5+Ø,5 150x0x 1,0 1SC02R0270 OTRB3U hladká čela 0x300x135 3, 1SC02R000 OTR1B3U hladká čela 0x300x135 3, 1SC02R00 OTR 1B3U OTR 1BU OTR 3BU OTR 3B3M OTR 3BM OTR BM OTR 1B3U OTR 1BU OTR 3BU -pólové odpínače v nerezové skříňce, krytí IP5 Jmenovitý pracovní proud [] C- C-23 C-23 < 500V < 15V < 0V Otvory k vyražení pro kabelové průchodky/strana Žluto-červená uzamykatelná rukojeť s indikací 0-I a ON-OFF, N- a PE-svorky Rozměry š x v x h [mm] OTRBM 10 2xØ,5+Ø,5 150x0x 1,73 1SC02R50 OTRBM 2xØ,5+Ø,5 150x0x 1,73 1SC02R5 OTRBM xØ,5+Ø,5 150x0x 1,73 1SC02R010 OTRBM 3 2xØ,5+Ø,5 150x0x 1, 1SC02R30 OTR3BM 75 2xØ,5+Ø,5 150x0x 1, 1SC02R0 OTRBU hladká čela 0x300x135 3,5 1SC02R770 OTR1BU hladká čela 0x300x135 3,5 1SC02R50 Černá uzamykatelná rukojeť s indikací 0-I a ON-OFF, N- a PE-svorky OTRBM 10 2xØ,5+Ø,5 150x0x 1,73 1SC02R10 OTRBM 2xØ,5+Ø,5 150x0x 1,73 1SC02R12 OTRBM xØ,5+Ø,5 150x0x 1,73 1SC02R110 OTRBM 3 2xØ,5+Ø,5 150x0x 1, 1SC02R70 OTR3BM 75 2xØ,5+Ø,5 150x0x 1, 1SC02R130 OTRBU hladká čela 0x300x135 3,5 1SC02R10 OTR1BU hladká čela 0x300x135 3,5 1SC02R2 -pólové odpínače v nerezové skříňce, krytí IP5 Jmenovitý pracovní proud [] C- C-23 C-23 < 500V < 15V < 0V Otvory k vyražení pro kabelové průchodky/strana Žluto-červená uzamykatelná rukojeť s indikací 0-I a ON-OFF, N- a PE-svorky Rozměry š x v x h [mm] OTRBM 10 2xØ,5+Ø,5 150x0x 1, 1SC0275R210 OTRBM 2xØ,5+Ø,5 150x0x 1, 1SC0275R300 OTRBM xØ,5+Ø,5 150x0x 1, 1SC0275R310 OTRBU 3 hladká čela 0x300x135 1, 1SC0R70 OTR3BU 75 hladká čela 0x300x135 1, 1SC0R770 Černá uzamykatelná rukojeť s indikací 0-I a ON-OFF, N- a PE-svorky OTRBM 10 2xØ,5+Ø,5 150x0x 1, 1SC0275R2 OTRBM 2xØ,5+Ø,5 150x0x 1, 1SC0275R270 OTRBM xØ,5+Ø,5 150x0x 1, 1SC0275R30 OTRBU 3 hladká čela 0x300x135 1, 1SC0R OTR3BU 75 hladká čela 0x300x135 1, 1SC0R7210 2

27 V polykarbonátovém krytí, typ OTP_ Odpínače v krytí IP5 typ OTP, OTL, OTR...1 Rozměrové výkresy rozměry v mm 27 Rukojeť W H D B E ØG X Y OTP_3M Se štítkem ,5 105, xM 1xØ23 OTP _3M Se štítkem xM+M 2xØ2+ Ø1 OTP 3_3M Se štítkem ,5 12, xM+M 2xØ3+ Ø1 OTP 1_3U Se štítkem Hladká čela Hladká záda OTP _M Se štítkem xM+M 2xØ2+ Ø1 OTP 3_M Se štítkem ,5 12, xM+M 2xØ3+ Ø1 OTP 1_U Se štítkem Hladká čela Hladká záda OTP _M Se štítkem xM+M 2xØ2+ Ø1 OTP 3_M Pistolová ,5 12,5 5 2xM+M 2xØ3+ Ø1 OTP 1_U Pistolová Hladká čela Hladká záda V ocelovém krytí, typ OTL_ V nerezovém krytí, typ OTR_ OTL, OTR 3, rukojeť se štítkem, připravené otvory k vyražení pro průchodky s protimatkou OTL, OTR 1, pistolová rukojeť, hladká čela pro vrtání vlastních otvorů pro kabelové vstupy 27
