Úprava vody pro dálkové vytápění a tepelné elektrárny. Chraňte svoje investice do aktiv: Předcházejte korozi použitím správné úpravy vody.

Transkript

1 Chraňte svoje investice do aktiv: Předcházejte korozi použitím správné úpravy vody. Odfuk páry v ekologické elektrárně na odpadní biomasu, Tilbury,Velká Británie Bezchemická úprava doplňovací vody Úprava vody pro dálkové vytápění a tepelné elektrárny

2 Úprava vody pro dálkové vytápění a tepelné elektrárny Evropská unie (EU), jako i mnohé další země zařadily dálkové vytápění do programu pro dosažení svých klimatických cílů. Vhodná úprava vody je předpokladem optimální návratnosti investic, protože správná kvalita vody je nezbytná pro optimalizaci životnosti potrubního systému, kotlů a výměníků tepla. Ekologická přeměna Dálkové vytápění je důležitou součástí budoucnosti energetického sektoru. V souladu s technologickým pokrokem může být výroba energie transformována na ekologičtější a udržitelnější bez potřeby změny distribuční sítě. Kromě jiného i toto přispělo ke skutečnosti, že dálkové vytápění hraje významnou úlohu v klimatických cílech EU. Dánsko jako vedoucí země První systém dálkového vytápění byl instalovaný v roce Dnes je dálkově vytápěno víc jak 64 % dánských domácností. Zejména za posledních 50 let se v Dánsku shromáždily rozsáhlé poznatky a zkušenosti s efektivním provozem, čímž se zařadilo mezi špičkové průkopníky v oblasti technologií dálkového vytápění. S centrálou a výrobou v Dánsku se společnost SILHORKO-EUROWATER, jako dodavatel moderní a inovativní vodárenské technologie, už několik desetiletí aktivně podílí na rozvoji tohoto trhu. Trvale udržitelné dálkové vytápění

3 Voda v centru pozornosti! Bezpečnost dodávky, ekologická přeměna, udržitelnost a velké investice jsou nejžhavějšími hlavními tématy programu energetického sektoru. Řízení aktiv je klíčovým parametrem na zabezpečení optimální hospodárnosti. Vhodná úprava vody je předpokladem pro zajištění maximální životnosti důležitých komponentů, jakými jsou přenosové a rozvodné potrubní systémy, kotle a výměníky tepla. Teplá voda se používá na vytápění našich domovů. Ve formě páry je voda hnací silou turbíny na výrobu elektrické energie. Ovšem voda pro dálkové vytápění není jen topnou vodou. Doplňovací voda pro parní kotle také není jen voda. Kvalita vody a způsob její výroby jsou velmi důležité. Proto, voda musí být v centru pozornosti! Optimální řešení Správná volba řešení úpravy vody závisí na mnoha podmínkách. Společnost SILHORKO-EUROWATER může přispět hlubokými znalostmi vodárenské technologie a také provozováním a servisováním malých až velkých zařízení. Jako vývojář a výrobce vlastních produktů disponujeme solidními zkušenostmi s dlouholetým provozováním a stejně tak i údržbou. Šetřete vodu a energii Společnost SILHORKO-EUROWATER se zaměřuje na vývoj produktů, které minimalizují odpadové vody a spotřebu energie. To je v dokonalém souladu s ekologickou přeměnou v oblasti dálkového vytápění. Za posledních 25 let se dánská produkce dálkového vytápění zvýšila takřka o 50 %, zatímco celkové emise CO₂ klesly. Bez chemikálií a šetrné k životnímu prostředí Fotografie zobrazuje bezchemické řešení na výrobu doplňovací kotlové vody pro kogenerační stanici. Využitím nových technologií je možné se ve velké míře vyhnout používání chemikálií ve prospěch provozních nákladů a bezpečného a zdraví nezávadného provozu. Chraňte svoji investici Jestliže se voda správně upravuje, tak mohou mít kotle, ventily, armatury, instalace a potrubí velmi dlouhou životnost. V sázce jsou velké hodnoty; jen v samotném Dánsku se musí v současnosti chránit před korozí km potrubí dálkového vytápění. Solární teplo Solární vytápěcí systémy jsou jednou ze vznikajících technologií zdrojů energie. Zapojili jsme se do některých velkých projektů solárních vytápěcích systémů, v kterých upravená voda napájela zásobník tepelné energie. CU:RO je kompletní kompaktní jednotka na výrobu demineralizované vody s průtokem od 0,4 do 2,0 m³/h. Oceňovaný dodavatel a upřednostňovaný partner Naší vizí je být hodnotným dodavatelem inteligentních a spolehlivých řešení na úpravu vody a také upřednostňovaným partnerem pro dodavatele energie, kteří požadují optimální a dlouhodobá řešení. Znalosti v oblasti vytápění Jako výrobce a dodavatel úpraven vod pro energetický sektor po celá desetiletí, jsme získali rozsáhlé znalosti a zkušenosti v této oblasti. Počet řešení dodaných v rámci aplikací, jako jsou doplňovací voda, oběhová voda a napájecí voda do kotlů, se může počítat na tisíce. Nabízíme řešení na úpravu vody, která zabezpečují každodenní zásobování vodou v požadované kvalitě a objemu. Jinými slovy, společnost SILHORKO- EUROWATER má rozsáhlé vědomosti o vodě. Využijte to. Kontaktujte nás ještě dnes! Naši odborníci působí v celé Evropě - v našich vlastních prodejních a servisních společnostech - takže jsme vždy blízko Vás a Vašich-našich instalací.

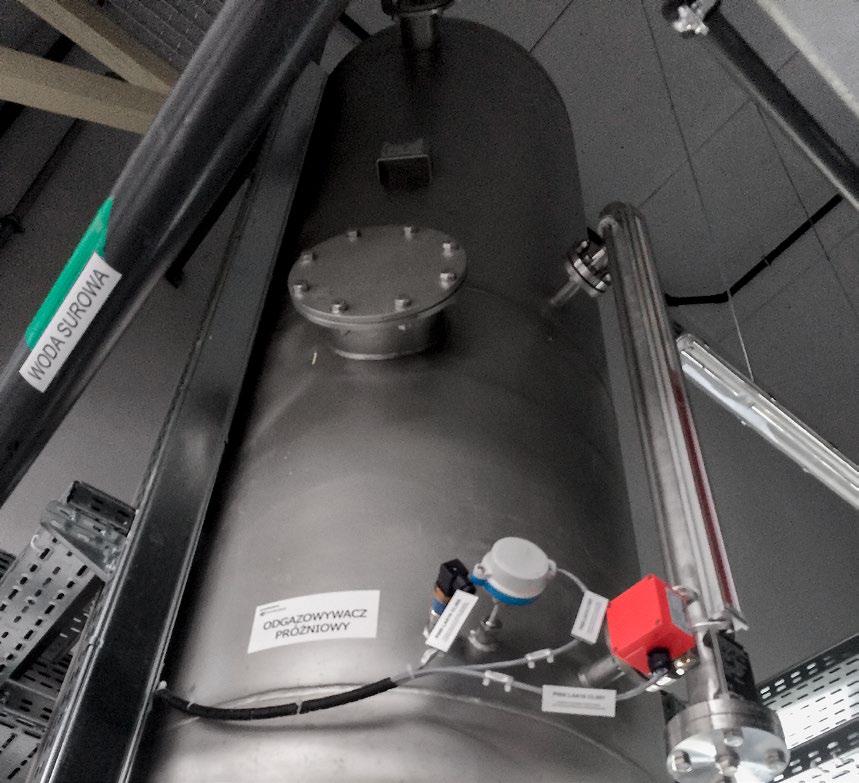

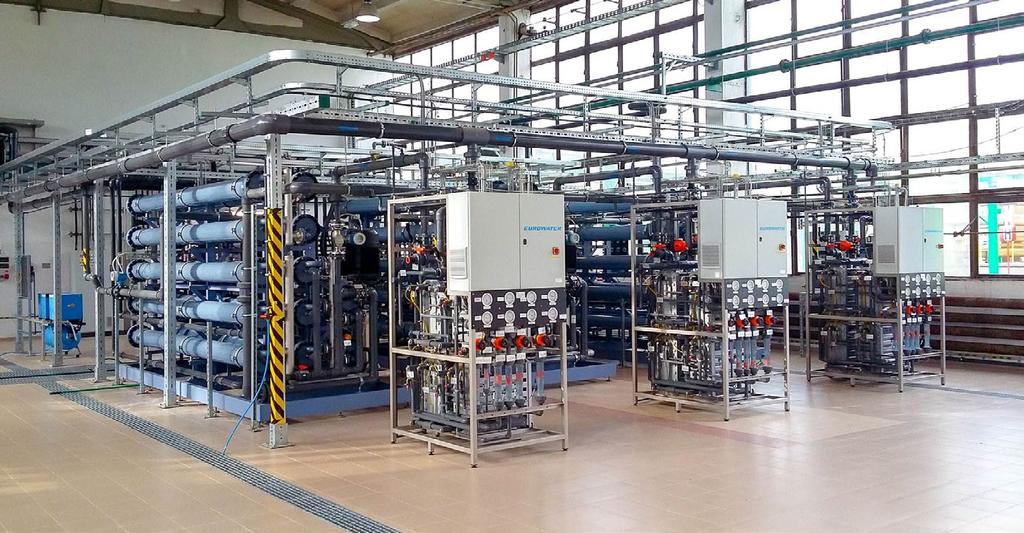

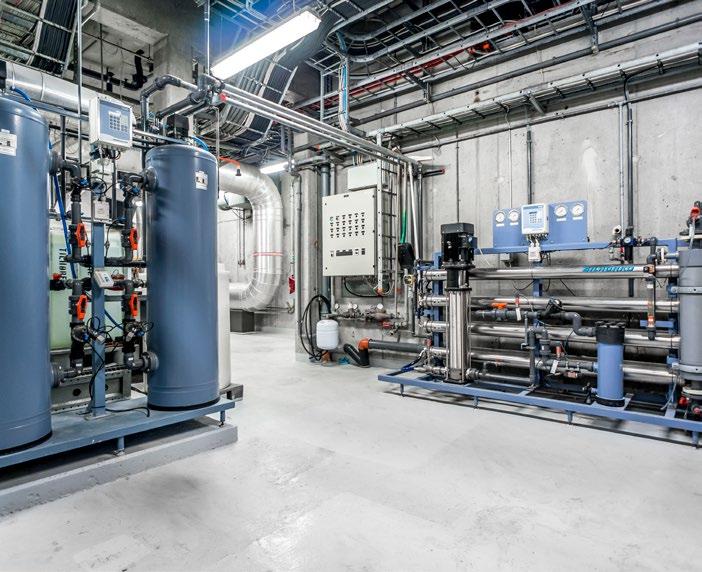

4 Úprava vody pro dálkové vytápění Kvalita vody je rozhodující pro životnost potrubních systémů, instalací a kotlů. Změkčování, demineralizace a odplynění jsou klíčem k bezproblémovému provozu. Optimální úprava vody Hlavním cílem úpravy vody je zabránit korozi, usazeninám a narušení struktury potrubí a tím prodloužit životnost zařízení. Prasklá potrubí způsobují přerušení dodávky a ztrátu drahé vody. Navíc, díky prasklinám může neupravená voda znečistit upravenou vodu v distribuční síti. Optimální doplňovací a oběhová voda musí proto být demineralizovaná, odplyněná (kyslík), bez mechanických nečistot a s nastavenou hodnotou ph. Standardní optimální řešení úpravy vody pro přípravu doplňovací vody tvoří nasledující kroky: Snížení obsahu železa a manganu v tlakovém filtru za předpokladu, že vstupní voda nemá kvalitu pitné vody. Demineralizace pomocí reverzní osmózy s předúpravou ve změkčovacím zařízení. Odstranění kyslíku použitím membránového nebo vakuového odplyňovacího zařízení. Nastavení hodnoty ph. Doplňovací voda Stáhněte si zdarma doporučení S cílem sdílet užitečné poznatky s lidmi, kteří pracují v oblasti dálkového vytápění vody mimo Dánsko, poskytla společnost SILHORKO-EUROWATER oficiální doporučení zveřejněné Asociací dálkového vytápění v Dánsku. Tato doporučení jsou k dispozici bezplatně na naší webové stránce. Vodárna Tlaková filtrace Změkčování Iontová výměna Demineralizace Reverzní osmóza Odplynění Membránový odplyňovač Ukazovatel Doporučení Zbytková tvrdost < 0,01 N Železo (Fe ++ ) Mangan (Mn ++ ) Vápník (Ca ++ ) Hořčík (Mg ++ ) 98 % solí Draslík (K + ) Sodík (Na + ) Chloridy (CI ) Dusičnany (NO 3 ) Sírany (SO 4 ) Kyselina křemičitá (SiO 4 ) Alkalita (HCO 3 ) Kyslík (O 2 ) Vodivost při 25 C Obsah kyslíku Chloridy Sírany Rozpuštěné látky < 10 µs/cm < 0,02 mg/l < 0,5 mg/l < 0,2 mg/l < 1 mg/l Doporučení pro demineralizovanou doplňovací vodu (zdroj: Dánská asociace dálkového vytápění). Kompletní zařízení se změkčováním, reverzní osmózou a membránovým odplyňovačem na výrobu doplňovací vody. Sledujte krátký film (3 min) o řešení instalovaném ve společnosti pro dálkové vytápění. Vakuový odplyňovač na odstranění rozpuštěných plynů. Vyrobený z nerezové oceli v našem výrobním komplexu.

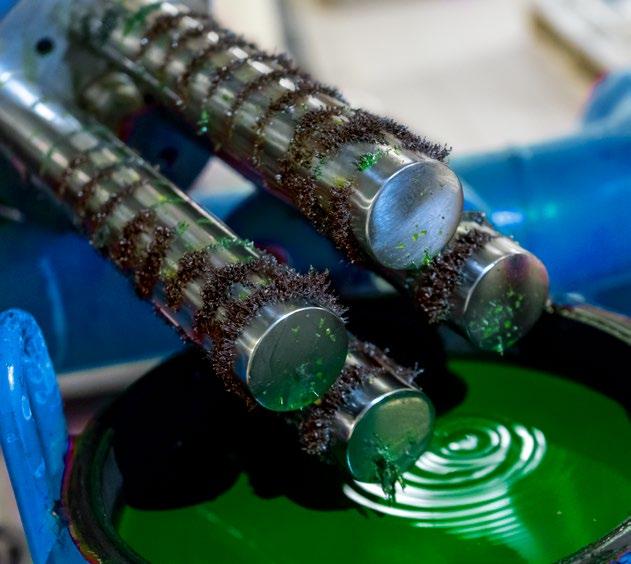

5 Fakta o korozi Kyslík, soli a mechanické nečistoty jsou příčinou vzniku a šíření koroze. Kyslík reaguje s ocelovým potrubím dálkového vytápění, zatímco soli působí jako katalyzátor elektrochemické koroze. Pokud v systému probíhá koroze, vzniknou nakonec netěsnosti, které mohou být těžko odhalitelné a nákladné na opravu. Odstraněním solí a kyslíku, stejně tak nastavením hodnoty ph, budou tyto základní aspekty koroze, včetně mikrobiální, odstraněné. Částečná mechanická filtrace Průniky surové vody, produkty koroze a rozpuštěný magnetit se nevyhnutelně objeví v okruhu dálkového vytápění, což v uzavřeném systému způsobí problémy. Filtrací části proudu, v rozsahu 5-10 % z celkového průtoku, je možné značně snížit toto znečistění a zabránit poruchám. Minimálně doporučujeme mechanickou rukávovou filtraci s magnetickou vložkou. Pokud průnik surové vody způsobí zvýšení tvrdosti, tak by se mělo použít také změkčování. Vratná voda, která je filtrovaná boční mechanickou filtrací, má obvykle C, a proto vyžaduje zvláštní pozornost. Společnost SILHORKO-EUROWATER má speciální sérii změkčovačů schopných upravovat vodu s teplotami do 85 C. V některých případech je průnik surové vody tak rozsáhlý, že je nezbytné použít komplexní řešení na filtraci, změkčení a odplynění části proudu vody. Analýza vody a návrhový výpočet určí, zda je či není takové řešení nutné. Magnetická vložka v mechanickém filtru účinně zachytává zbytek magnetitu z oběhové vody. Oběhová voda Kotel nebo výměnník tepla Spotřebitel Mechanická filtrace Změkčování nebo demineralizace (teplá voda 85 C) Odplynění Vakuový odplyňovač Doplňovací voda (pokud je nutná) Akumulační nádrž Nastavení hodnoty ph a ochrana před korozí Oběhová voda by měla mít hodnotu ph 9,8 (± 0,2), která zajišťuje protikorozní magnetitovou vrstvu na vnitřní straně potrubního systému dálkového vytápění. Hodnota ph se nastaví dávkováním NaOH. ph 9,8 0,

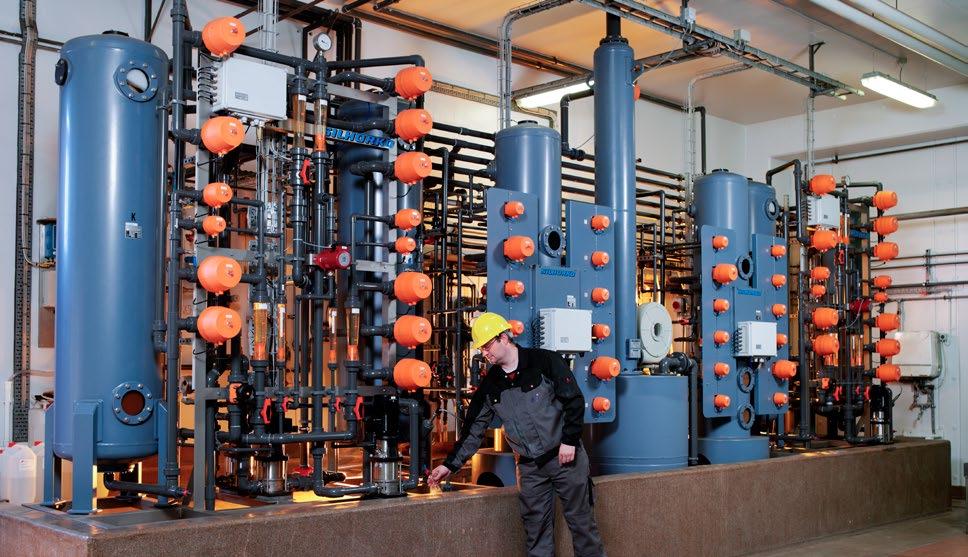

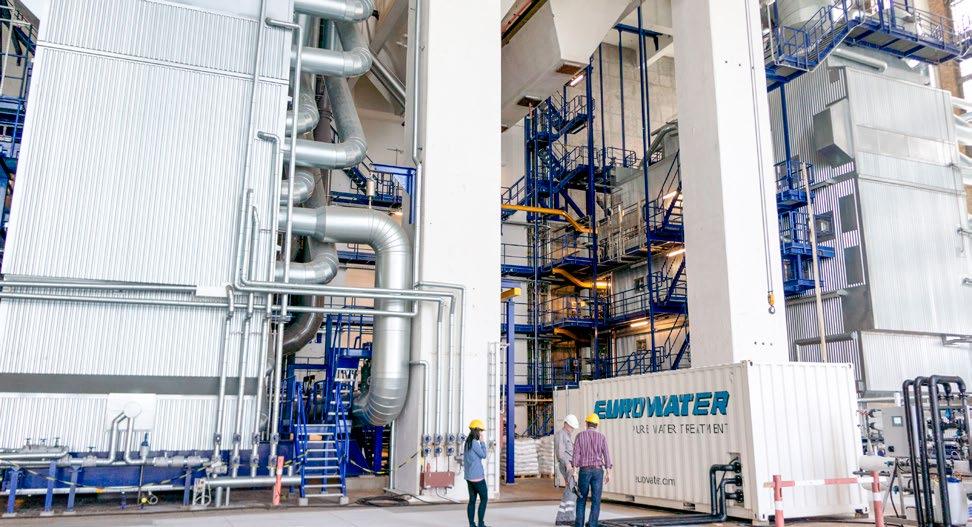

6 Úprava vody pro teplárny a elektrárny Kotle a turbíny na výrobu tepla a elektrické energie jsou vysoce citlivé na rozpuštěné soli a nečistoty ve vodě. Odstranění těchto prvků je nezbytné pro provoz, životnost a bezpečnost dodávky. Optimální doplňovací voda pro vysokotlaké kotle Hlavními cíli úpravy vody pro parní kotle jsou snížení koroze a opotřebování kotle, ochrana turbíny, minimalizace odluhu a redukce spotřeby chemických látek na nezbytné minimum. Toto je přesně důvod, proč uspořádání technologie úpravy vody přímo ovlivňuje bezpečnost zásobování kotelny. Optimální úprava vody zaručuje bezporuchový provoz s optimální hospodárností. Úprava vody musí přinejmenším splňovat legislativní požadavky. Současně však musí splňovat i specifikaci dodavatele kotle. Toto je často předpokladem pro schopnost dodavatele dodržovat garanční závazky. Individuální předpoklady Už desítky let spoločnost SILHORKO- EUROWATER dodává řešení pro parní kotle šité na míru. Navrhli jsme, vyrobili a instalovali mnoho zařízení po celém světě. Proto máme bohaté vědomosti a komplexní zkušenosti s mnoha problémy a požadavky, které se týkají výroby doplňovací vody pro vysokotlaké kotle. Návrh uspořádání a výkonu, co možná nejlepší úpravny vody pro kotel, závisí na mnoha faktorech: požadavky na napájecí a kotlovou vodu, kvalita páry, kapacita a tlak kotle, potřeba doplňovací vody, cena vody, elektrické energie, spotřebního materiálu, stejně tak jako fyzikálně-chemické parametry surové vody. Vysokotlaký parní kotel Vodárna Tlakový filtr Změkčování Iontová výměna Demineralizace Reverzní osmóza Odplynění Membránový odplyňovač Ultračistá demineralizace EDI Dočistění Mixed-bed Vyrovnávací nádrž Turbína Výroba elektřiny Železo (Fe ++ ) Mangan (Mn ++ ) Vápník (Ca ++ ) Hořčík (Mg ++ ) 98 % solí Oxid uhličitý (CO 2 ) Draslík (K + ) Kyslík (O 2 ) Sodík (Na + ) Chloridy (CI ) Dusičnany (NO 3 ) Sírany (SO 4 ) Kyselina křemičitá (SiO 4 ) Alkalita (HCO 3 ) Zbytková solnost Ochrana před zbytkovou solností a kyselinou křemičitou Ukazatel ph při 25 C > 9.2 Vodivost při 25 C Oxid křemičitý SiO 2 Celková tvrdost Kyslík Celkové železo Měď Olej/tuk Celkový organický uhlík Doporučení < 0,2 µs/cm < 20 ppb < 0,005 dh < 20 ppb < 0,02 mg/l < 0,003 mg/l < 0,5 mg/l < 0,2 mg/l Příklad požadavků na doplňovací vodu od výrobce kotle.

7 Reference Mezi zákazníky EUROWATER patří: E.ON, Vattenfall, Fortum, DONG Energy, RWE, Hitachi Zosen, BWSC, Kraftanlage Munchen/Hamburg, Babcock & Wilcox Volund, AET, Gothenburg Energy a mnoho dalších.

8 Průmyslová úprava vody od roku 1936 Zařízení na úpravu vody je dlouhodobá investice a proto používáme ty nejlepší dostupné materiály. Životnost našich řešení na úpravu vody je častokrát až 25 let. Zařízení na úpravu vody se navrhují a vyrábí v našem závodě nedaleko města Aarhus v Dánsku. Provozní bezpečnost je důležitá Společnost SILHORKO-EUROWATER má dlouholeté zkušenosti s vývojem, výrobou, prodejem a servisem spolehlivých zařízení na úpravu vody s dlouhou životností a minimálními nároky na údržbu všechno je přizpůsobené požadavkům zákazníka. Tajemství spočívá ve výběru materiálů, technických znalostech a oddaných zaměstnancích. Garantujeme kvalitu a výkon! V současnosti zaměstnáváme v celé Evropě přibližně 400 lidí. Naše zařízení se prodávají na mezinárodní úrovni prostřednictvím dceřiných poboček a prodejců pod názvem EUROWATER. Vyrábíme spolehlivá zařízení na úpravu vody s velmi dlouhou životností. Naším základem jsou bohaté vědomosti o úpravě vody, teoretické i praktické, v interakci s osvědčenými a uznávanými technologiemi a komponenty. Naši zkušení inženýři neustále usilují o vývoj a vylepšení produktů a řešení. Toto se provádí v úzké spolupráci se subdodavateli a zákazníky. Dlouholeté zkušenosti, vlastní podniková výroba a modulární prefabrikovaný systém zaručují spolehlivá řešení, krátké dodací lhůty a také konkurenceschopné ceny. Od konzultace ke kompletnímu řešení G01A-40B-CZ1 Společnost SILHORKO-EUROWATER nabízí konzultace, analýzy vody, nezávazné cenové nabídky, předběžné návrhy, dimenzování, výrobu, instalaci a uvedení zařízení do provozu. Nabízíme také zaškolení obsluhujícího personálu, stejně tak následný servis zahrnující preventivní prohlídky a servisní smlouvy. Stručně řečeno: Od konzultace až po kompletní řešení. KONZULTACE PRODEJ PROJEKTOVÁNÍ VÝROBA INSTALACE A UVEDENÍ DO PROVOZU SERVIS EUROWATER, spol. s r.o. Ovčárecká Kolín Sendražice Tel.:
