Případová studie BC Slatina

Transkript

1 Případová studie BC Slatina

2 Osnova Profil zákazníka Potřeba zákazníka Vstupní parametry Očekávaný přínos technologie/ služby Instalační schéma Dosažený přínos technologie/ návratnost Hodnocení provozovatele po uvedení do provozu Foto místa instalace

3 Profil zákazníka AREAL SLATINA, a.s. Tuřanka Brno Název stavby: Brno Slatina, Tuřanka 115, Soubor staveb areálu, budova O Název výběrového řízení: Technologie dešťové a chladící vody Termín realizace: Zahájení: září/2016 montáž technologie Dokončení: březen/2017 zprovoznění technologie Potřeba zákazníka Upravit dešťovou a pitnou vodu pro chladící otevřený systém, dále pro uzavřený okruh topení a chlazení. Vstupní parametry Plocha střechy: 8000 m2 Velikost jímky: 1000 m3 Množství dopouštěné vody pro chladící okruh je nyní 2,5m3/den, výhled 21m3/den při plném provozu budov. Úprava pitné vody pro potřeby chlazení: 20m3/hod Filtrace chladícího okruhu - boční filtrací pro průtok 20 m3/hod, DN 80

4 Očekávaný přínos technologie/ služby Snížení provozních nákladů částečnou náhradou pitné vody vodou dešťovou Popis technologie Surová dešťová voda natéká do akumulační jímky 1000 m3. Odtud je čerpána do vodárny. První stupeň úpravy je sítový filtr ELI s automatickým proplachem. Zde dochází k odstranění hrubých mechanických nečistot, které by mohly poškodit následnou technologii. Druhým stupněm úpravy je trojice paralelně zapojených náplňových filtrů. Ty odstraňují jemné mechanické nečistoty, zákal a barvu vody. Upravená voda chemicky zabezpečena chlornanem sodným a napouštěna do akumulační nádrže upravené vody. Chlornan je dávkován na základě redox potenciálu. Sonda je umístěna v akumulační nádrži upravené vody. Hladina vody v akumulační nádrži upravené vody je řízena pomocí hladinových sond a řídící jednotky. V případě, že je nádrž plná, řídící jednotka zavře solenoidový ventil na vstupu do akumulační nádrže a tlakový spínač vypne čerpadlo na vstupu. V případě nedostatku dešťové vody v akumulační nádrži dochází k dopouštění pitné vody do nádrže upravené vody přes změkčovací filtr. Výsledná tvrdost upravené vody je kolem 8 dh. Využití upravené vody: Otevřený chladící systém upravená voda je čerpána do otevřeného chladícího okruhu na základě poklesu hladiny vody ve vaně pod věží. Do systému je dávkována chemie pro zabezpečení provozu věží. Uzavřený okruh topení a chlazení upravená voda je dopouštěna na základě poklesu tlaku vody v systému. Do systému je dávkována chemie pro zabezpečení provozu uzavřeného okruhu.

5 Instalační schéma budova

6 Instalační schéma technologie úpravy vody

7 Dosažený přínos technologie/ návratnost Vyjádření uživatele: Používáním dešťové vody šetříme pitnou vodu a tím i zařízení na změkčení vody. Nepatrně nám vzrůstají náklady na dezinfekci dešťové vody (pomocí HCl a Na ClO2), ale tato částka je nepatrná. Co se týká návratnosti investic, tak ta je odhadována na cca 9 let v návaznosti na dosažení plné kapacity úpravny a systému chlazení. Hodnocení provozovatele po uvedení do provozu Vyjádření uživatele: S úpravnou vody jsme velmi spokojeni. Celkové množství spotřebované vody do chladícího okruhu, za dvě sezóny provozu (březen listopad) je m3. Z toho je podíl pitné vody cca 250 m3, zbývající část je voda dešťová. Po seřízení MaR, funguje úpravna vody bezchybně, a to i díky dodržování termínů pravidelných servisů a revizí.

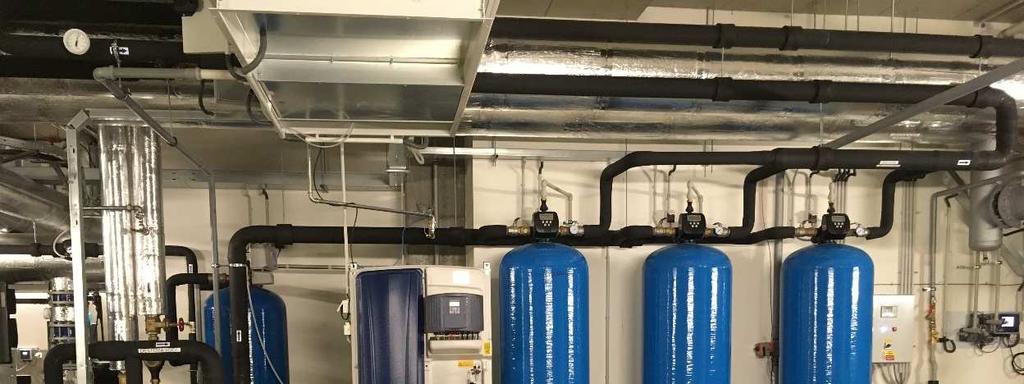

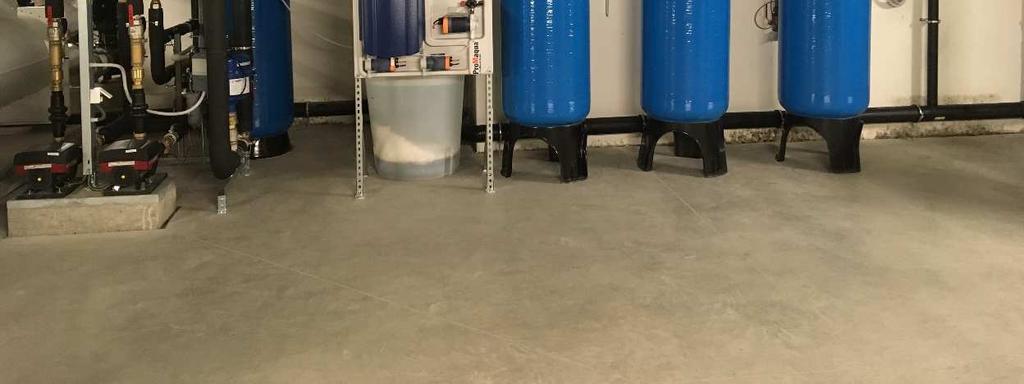

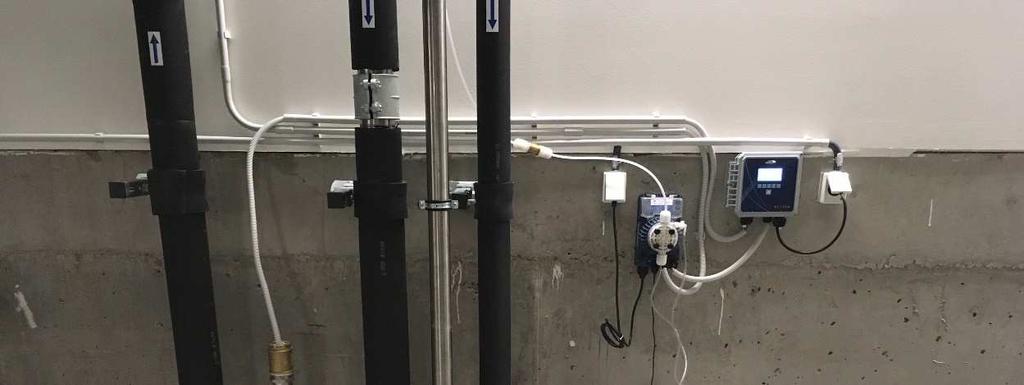

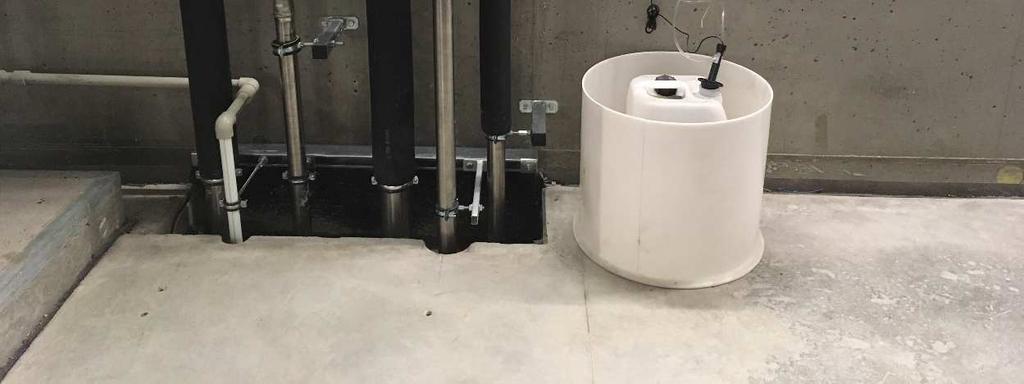

8 Foto místa instalace

9

10
