Automat pro přípravu vařící vody KA

Transkript

1 Automat pro přípravu vařící vody Oblast použití příprava vařící vody: > Kanceláře / Úřady > Jídelny / Bistra > Gastronomická zařízení / Hotely > Nemocnice > Catering Informace o výrobku 1 / 7

2 Dotazy k výrobku: vařící voda> Číslo zboží: Připojení vody (typ závitu): G ½" Cílová teplota vody [ C]: Objem vařící vody [Litry / Šálky 1)]: 15 / / / 240 Kapacita vařící vody [Litry / Šálky 1) / h]: Doba meziohřevu [Šálek 1) / min]: 2,5 3,0 6,0 Čas ohřevu celého objemu vody 2) [min]: Spotřeba energie v pohotovostním režimu [kwh / 24h]: 2,8 3,1 3,3 Jmenovitý výkon při napětí 1~ / N / PE 230 V AC [kw]: 2,4 3,6 2 3,0 Jmenovité napětí: 1~ / N / PE 230 V AC Zobrazení funkce: Třída ochrany: IP 20 Rozměry Výška Šířka Hloubka [cm]: 60,0 39,0 30,0 78,0 39,0 30,0 84,0 51,5 28,5 Přívodní kabel / připojení k elektrické síti: Pevné připojení Hmotnost s vodní náplní cca. [kg]: 34,5 47,0 71,0 1) Standardní šálek ml 2) Při 10 C vstupní teploty Popis > Automatické zařízení pro přípravu vařící vody ve velkém množství > Patentovaný dvoukomorový systém izolovaných nerezových nádrží, zamezuje smísení studené a teplé vody. > Vypouštěcí ventil s jednoduchým ovládáním pro snadné plnění šálků i velkých nádob > Bez vypouštění páry, vzniklá pára se používá pro ohřev přitékající vody > Vysoce kvalitní tepelná izolace > Dva servisní otvory pro snadné odstranění vodního kamene > Dvojité zabezpečení teplotní ochranou Vypouštěcí ventil Dvojcestný bezpečnostní výpustný ventil se dvěma polohami: 1. Normální poloha: pro plnění šálků 2. Zajištěná poloha: pro plnění konvice Při stlačení páčky směrem k sobě teče vařící voda. Poloha páky určuje průtok vody. Když páčku uvolníte, voda se okamžitě zastaví. Pohybem páčky z normální polohy o 180 stupňů teče vařící voda, při stlačení směrem k sobě, dokud nezapadne. V této poloze je páčka zajištěna a lze bezpečně naplnit větší nádoby vařící vodou. Informace o výrobku 2 / 7

3 Dotazy k instalaci: Výstup ze zařízení musí být umístěn nad umyvadlem, dřezem nebo odkapovým táckem spodní okraj výstupu by neměl být níže než 200 mm nad touto rovinou. Při předpokladu použití větších nádob, které budou plněny, musí být vzdálenost vhodně upravena. Rozměry v mm Příklad ukazuje instalaci s 15, s připojením pod omítkou, kde nejsou instalace viditelné. Pokud to podmínky připojení neumožňují, lze provést alternativně připojení na instalace na povrchu stěny. Pro servisní práce je potřeba dodržet minimální volný prostor v okolí zařízení mm shora, 120 mm vlevo a 20 mm vpravo. Při instalaci a uvedení do provozu je nutné dodržovat pokyny pro montáž a obsluhu 390 Hloubka přístroje: Uzavírací ventil Přepadový trychtýř Studená voda -vstup volitelný CLARIS ULTRA Filtr Odpadní voda Rozměry přístroje (V Š H) mm mm mm Instalace 3 / 7

4 Dotazy k instalaci: Toto schéma ukazuje přípojky vody při instalaci 15, s vedením instalací pod omítkou a viditelným přepadovým trychtýřem. Rozměry v mm Při instalaci a uvedení do provozu je nutné dodržovat pokyny pro montáž a obsluhu Přívod vody Přepad vody G ½" volitelné příslušenství pro napojení: Rohový ventil 45 G ½" Uzavírací ventil Přepadový trychtýř Přepadový trychtýř Studená voda vstup- Odpadní voda Volitelný Filtr Odpadní voda Pod omítková instalace s viditelným přepadovým trychtýřem V tomto případě musí být trychtýř nastaven do osy trubky pro přepad z přístroje. Bezpečnostní přepad musí být prodloužen kusem trubky, jejíž konec ústí pod horní hranou přepadového trychtýře. Povrchová montáž s přepadovou trubkou V tomto případě s ½ maticí s uchycením trubky (Ø =12 mm min.) která je viditelně umístěna k odvádění vody do dřezu. Prodloužení trubkoudostupná ve specializovaném obchodě Prodloužení trubkoudostupná ve specializovaném obchodě Přepadový sběrný trychtýř S 2 Instalace 4 / 7

5 Příslušenství T 1 (volitelné) Tácek z nerezové oceli, 32,5 17,5 cm T 1: Art.-Nr T 2 (volitelné) Tácek z nerezové oceli s odtokem 32,5 17,5 cm T 2: Art.-Nr S 1 (optional) Přepadový sběrný trychtýř pro montáž pod stolní desku S 1: Art.-Nr S 2 (optional) Přepadový sběrný trychtýř pro montáž na stěnu S 2: Art.-Nr Příslušenství 5 / 7

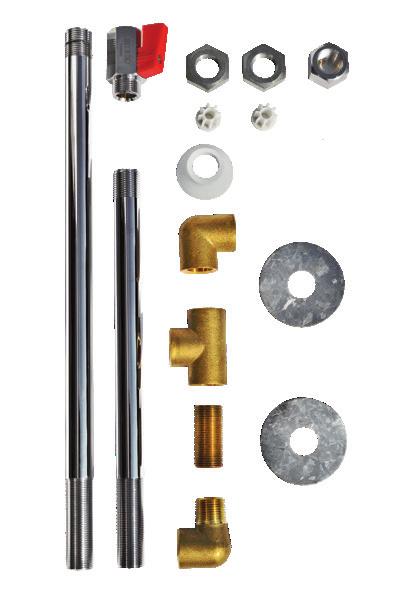

6 Příslušenství W (volitelné) Kolínko pro podomítkovou montáž se závitem ½ a převlečnou maticí ½ W: Art.-Nr AZ (volitelné) Připojovací sada pro 1 nebo 2 další postranní kohoutky pro 15 a 25 AZ: Art.-Nr A (volitelné) Připojovací sada pro 1 nebo 2 další postranní kohoutky pro 40 A: Art.-Nr Z (volitelné) Postranní vypouštěcí ventil pro Z: Art.-Nr Příslušenství 6 / 7

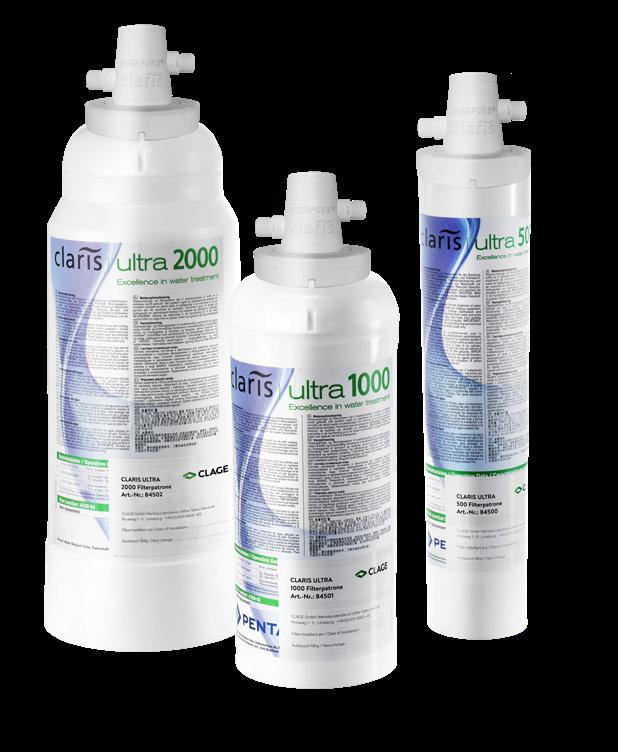

7 Příslušenství Filtrační systémy pro změkčování vody CLARIS ULTRA (volitelné) Pro tvrdou, vápenitou vodu, je možné použít filtrační systémyclaris Ultra (doporučeno od 7 KH) Filtrová hlavice vhodná pro všechny typy filtrů CLARIS ULTRA Filtfová hlavice Universal: Art.-Nr Filtrační kartuš, Kapacita při 10 KH Litrů CLARIS ULTRA 500: Art.-Nr Filtrační kartuš, Kapacita při 10 KH Litrů CLARIS ULTRA 1000: Art.-Nr Filtrační kartuš, Kapacita při 10 KH Litrů CLARIS ULTRA 2000: Art.-Nr CLAGE CZ s.r.o. Trojanovice Trojanovice Tel Mob info@clagecz.cz Příslušenství 7 / 7
