OKHE SMART DZ DRAŽICE TRADIČNÍ ČESKÝ VÝROBCE OHŘÍVAČŮ VODY

Transkript

1 Inteligentní ohřívač vody s elektronickým termostatem a s možností připojení na HDO (snížená sazba elektřiny)! Funkce SMRT HDO přizpůsobí provoz ohřívače přesně dle vašich potřeb a tím dosáhnete ještě větších úspor. OKHE SMRT ÚSPOR NEJMÉNĚ O DLŠÍH 10 % Inteligentní ohřívač vody s elektronickým termostatem E1 s možností připojení na HDO, s využitím nízkého tarifu. Funkce SMRT HDO přizpůsobí provoz ohřívače přesně dle vašich potřeb a tím dosáhnete ještě větších úspor. Ohřívač je určen k tzv. akumulačnímu ohřevu užitkové vody elektrickou energií. Vodu ohřívá elektrické těleso ve smaltovaném tepelně izolovaném zásobníku. Těleso je v době ohřevu ovládáno elektronickým termostatem E1, který umožňuje několik režimů provozu a skýtá několik komfortních funkcí. Termostat obsahuje displej, nastavování se provádí pěti-klávesovou klávesnicí (šipky + OK). Po dosažení zvolené teploty se ohřev automaticky přeruší. HDO Regulátor udržuje ohřívač na konstantní uživatelem nastavené teplotě v rozmezí 5 až 65 pouze v době, kdy je detekován nízký cenový tarif elektrické energie. Smart HDO V tomto režimu pracuje ohřívač s přívodem levné elektřiny HDO. Teplota vody se v prvním týdnu (učení) nastaví automaticky na konstantní teplotu 65. Rozhodnutí navýšení nebo naopak snížení teploty probíhá automaticky od druhého týdne po zapnutí tohoto režimu. Ohřívač tedy sám nastavuje teplotu pro každý den zvlášť s ohledem na potřeby uživatele. Technické parametry ohřívačů Typy ohřívačů Třída energetické Tepelné ztráty Jmenovitý objem Doba ohřevu Spotřeba Tepelné ztráty účinnosti náplně elektřiny na ohřev objemu z 15 o na 65 o Wh/24h/l l hod kwh kwh/24h OKHE 80-SMRT 6, ,5 4,8 0,55 OKHE 100-SMRT ,7 OKHE 125-SMRT 6, ,8 8 0,87 OKHE 160-SMRT 6, ,5 1,05

2 Konstrukce ohřívače umožňuje: volbu teploty připravované vody v rozsahu 7 77 vizuální kontrolu teploty vody zabránění přehřátí vody jištění ohřívače proti zamrznutí signalizaci ohřevu vody umístění ohřívače přímo nad vanu dle ČSN se stupněm krytí IP 45 velmi nízké tepelné ztráty připojení několika odběrových míst teplé vody (ohřívač je tlakový) rychlý ohřev vody (z 10 na 60 za 31 minut) Typ D E F G H I / Typ Objem [l] 20 Jmenovitý přetlak [MPa] 0,6 Napětí [V/Hz] 1 PE-N~230/50 Doba ohřevu el. en. z 10 na 60 [min] 31 Hmotnost [kg] 15 Nádoba smaltovaná ocel Elektrické krytí IP 45 Příkon [kw] 2,2 Tepelné ztráty [kwh/24h] / třída en. účinnosti 0,28/F

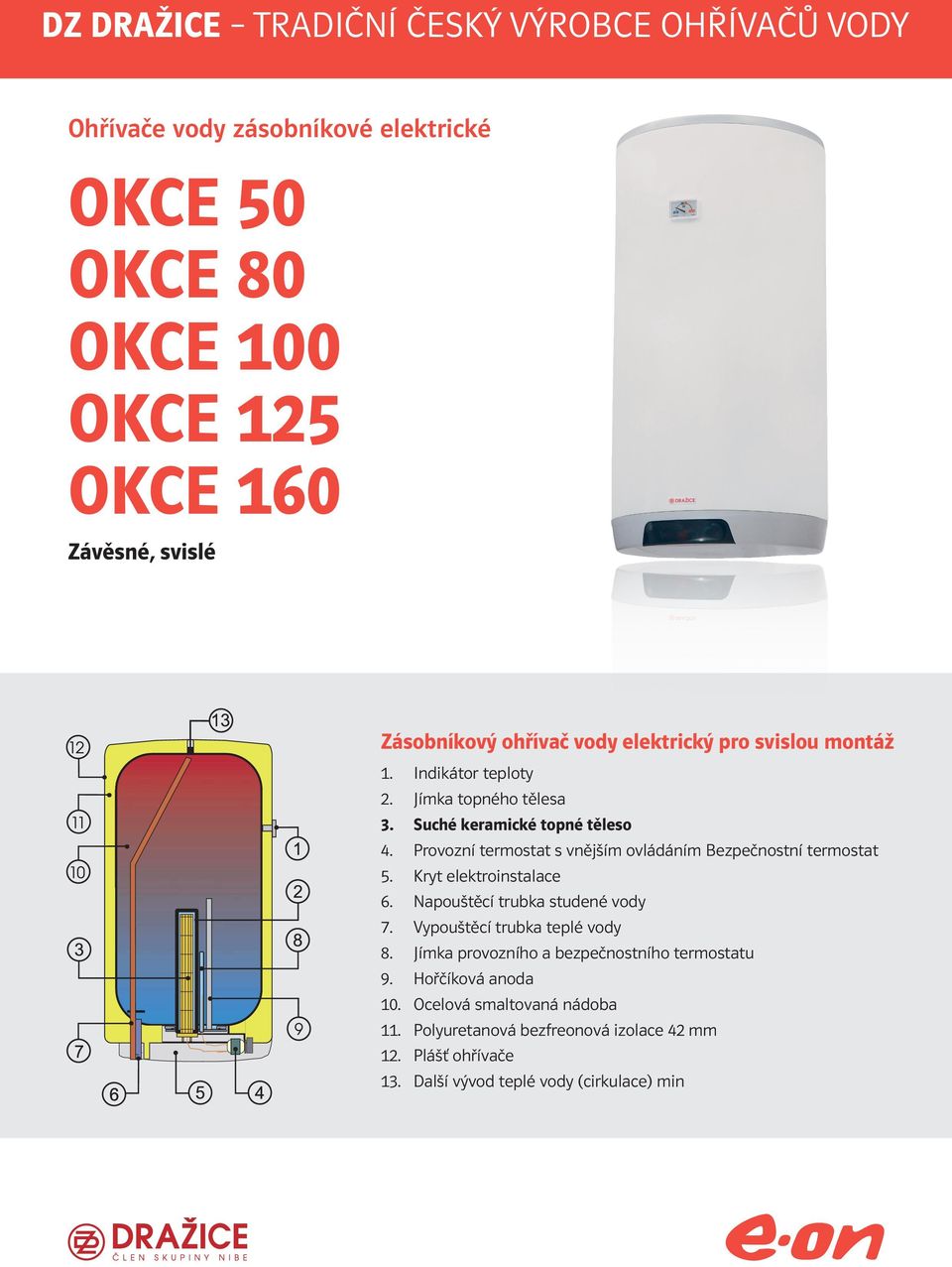

3 OKE 50 OKE 80 OKE 100 OKE 125 OKE Zásobníkový ohřívač vody elektrický pro svislou montáž 1. Indikátor teploty 2. Jímka topného tělesa ø Suché keramické topné těleso 4. Provozní termostat s vnějším ovládáním ezpečnostní termostat 5. Kryt elektroinstalace 6. Napouštěcí trubka studené vody 7. Vypouštěcí trubka teplé vody 8. Jímka provozního a bezpečnostního termostatu 9. Hořčíková anoda 10. Ocelová smaltovaná nádoba 11. Polyuretanová bezfreonová izolace 42 mm 12. Plášť ohřívače 13. Další vývod teplé vody (cirkulace) min 720 ø G ½ 127 min. 600 mm

4 Typ OKE 50 OKE 80 OKE 100 OKE 125 OKE * Typ OKE 50 OKE 80 OKE 100 OKE 125 OKE 160 Objem [l] Jmenovitý přetlak [MPa] 0,6 0,6 0,6 0,6 0,6 Napětí [V/Hz] 1 PE-N~230/50 1 PE-N~230/50 1 PE-N~230/50 1 PE-N~230/50 1 PE-N~230/50 Příkon [kw] Elektrické krytí IP 45 IP 45 IP 45 IP 45 IP 45 Výška x průměr [mm] 561x x x x x524 Max. hmotnost bez vody [kg] Doba ohřevu el. en. z 10 na 60 [hod] 1,5 2,5 3 3,8 5 Tepelné ztráty [kwh/24h] / třída en. účinnosti 0,45/ 0,71/ 0,88/ 1,09/ 1,39/ Ohřívače OKE 80, 100, 125, 160 lze vyrobit na objednávku s tělesem o výkonu W se zapojením 3 PE-N~400 V/50 Hz. Doba ohřevu se sníží na polovinu hodnoty v tabulce.

5 OKE 180, OKE 200 Zásobníkový ohřívač vody elektrický pro svislou montáž 1. Indikátor teploty 2. Jímka topného tělesa 3. Suché keramické topné těleso 4. Provozní termostat s vnějším ovládáním ezpečnostní thermostat 5. Kryt elektroinstalace 6. Napouštěcí trubka studené vody 7. Vypouštěcí trubka teplé vody 8. Jímka provozního a bezpečnostního termostatu 9. Hořčíková anoda 10. Ocelová smaltovaná nádoba 11. Polyuretanová bezfreonová izolace 42 mm 12. Plášť ohřívače 13. Další vývod teplé vody (cirkulace) G ½ Typ * D E OKE OKE Typ OKE 180 OKE 200 E Objem [l] Jmenovitý přetlak [MPa] 0,6 0,6 Napětí [V/Hz] 1 PE-N~230/50 1 PE-N~230/50 Příkon [kw] 2,2 2,2 Elektrické krytí IP 45 IP 45 Výška x průměr [mm] 25 D x x 584 Max. hmotnost bez vody [kg] Doba ohřevu Horní závěs el. en. a z spodní 10 na závěs 60 [hod] min. 600 mm 5 5,5 Tepelné 180 ztráty l a 200 [kwh/24h] l - 4 kotevní / třída šrouby. en. účinnosti 1,39/ 1,4/ Rozměry a 600 mm Ohřívače OKE před vrtáním 180 a 200 ověřit. lze vyrobit na objednávku s tělesem o výkonu W se zapojením 3 PE-N~400 V/50 Hz. Doba ohřevu se sníží na polovinu hodnoty v tabulce.
