1 Návod Štěpkovač GTS 1300 UPOZORNĚNÍ! Před nastartováním generátoru si pozorně přečtěte tento návod! Pokud nebudete některé části rozumět, obraťte se na odborného prodejce nebo Servis MITSUBISHI.

Obecné 1.. Použití 2.. Popis stroje 3.. Symboly Práce se štěpkovačem GTS 1300 1.. Bezpečnostní a technické poznámky 2.. Před prací se strojem 3.. Startování a obsluha stroje 4.. Převoz 5.

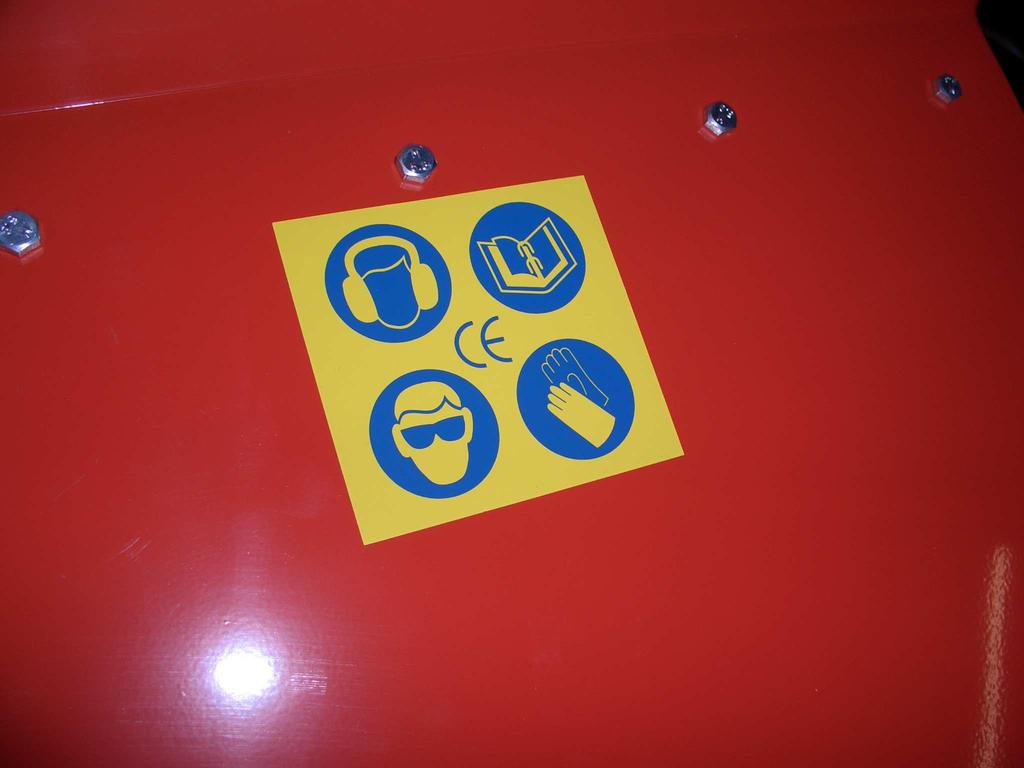

2 Obecné 1.. Použití 2.. Popis stroje 3.. Symboly Práce se štěpkovačem GTS Bezpečnostní a technické poznámky 2.. Před prací se strojem 3.. Startování a obsluha stroje 4.. Převoz 5.. Údržba a kontrola Obecné 1.. Použití GTS 1300 je navržen pro štěpkování všech druhů nově uříznutých větví až do průměru 8,5 cm. Štěpkovač se nesmí používat na štěpkování/drcení kovů, kamenů, plastů. Pokud budete drtit kořeny stromů, zkontrolujte, zda je průměr menší než 8,5 cm a odstraňte všechnu hlínu a kameny. 2.. Popis stroje GTS 1300 je stroj pro štěpkování/drcení nově uříznutých větví. Rotor má 2 nože, 30 cm široké a jeden protinůž a je poháněn 13 koňovým motorem Mitsubishi GM401. Není třeba žádný podávací pás, rozmístění a úhel nožů umožňuje, že jsou větve natahovány samy do drtiče. 3.. Symboly 8,5 cm Před použitím si přečtěte pozorně návod a seznamte se s ním.

3 Práce s GTS 1300 štěpkovačem 1.. Bezpečnost 1.1. Uživatel by měl být starší 18ti let Stroj musí být umístěn na rovném, pevném povrchu Všichni uživatelé musí nosit bezpečnostní rukavice, ochranu uší a bezpečnostní brýle Při práci ve stísněných prostorách se vždy ujistěte, že máte dostatečnou ventilaci a osvětlení, abyste snížili riziko udušení nebo zranění Obsluhovat stroj může pouze jedna osoba najednou Kusy uvázlé ve vstupním otvoru mohou být vyjmuty pouze bezpečně, když je motor zastavený a rotor je zastaven a zablokovaný. Použijte dřevěnou tyč na vyjmutí kusů z rotoru, nikdy ne ruce Nikdy nenechávejte stroj bez dozoru Výměna nožů rotoru může být provedena pouze pokud je motor a rotor zastavený a rotor je zablokován Po jedné hodině provozu vždy zkontrolujte, zda jsou všechny šroubky a matičky řádně utažené. Pokud ne, utáhněte je znovu nebo odvezte stroj k vašemu dealerovi nebo do servisu Používejte pouze originální díly pro váš štěpkovač. V opačném případě propadá záruka Štěpkovač může být opravován pouze autorizovanou osobou Štěpkovač má okolo 90 dba v provozu. Proto obsluha i všichni pozorovatelé musí používat ochranu uší. 2.. Před prací se strojem. Ujistěte se, že stroj stojí na pevném podkladu a nenaklání se na nějakou stranu. Musí být respektována nebezpečná zóna u výstupu stroje, aby se zabránilo vážným poraněním od odlétávájících kousků. Úlomky mohou být vyhozeny až 12 metrů od stroje, takže přihlížející musí být alespoň 12 metrů od stroje. 3.. Startování a obsluha stroje Startujte motor na půl plynu a nechto ho zahřát alespoň 3 minuty. Poté dejte otáčky na plný výkon. Dávejte větve do podavače a držte je, dokud necítíte, že si je rotující nože vzaly. Nedržte větve po celou dobu, stroj si je sám natáhne dovnitř. Postranní větve průměru většího než 3 centimetry by měly být uříznuty a dány do Štěpkovače odděleně. Pozor! V případě nouze nebo jakýchkoliv pochybností okamžitě aktivujte nouzový vypínač (červené tlačítko na motoru). Před startem motoru se ujistěte, že jsou všechny šrouby a matky utaženy. 4.. Přeprava Před manipulací se strojem vypněte motor!

4 Údržba a kontrola Všechny technická kontroly a údržba musí být prováděna za vypnutého motoru a vyndané žhavící svíčky. Při čistění Štěpkovače nikdy nepoužívejte vysokotlakou myčku na ložiska! Voda v ložiscích by způsobila poškození stroje (Toto není kryto zárukou). Před uskladněním Štěpkovače vypusťte olej a namažte ložiska, nože a rotor, abyste je chránili před korozí. Poznámka : První výměna oleje je po 5ti hodinách používání. Problémy a jejich řešení Problém Příčina Řešení Štěpkovač se nechová správně : Dřevo není vtahováno samotným strojem. Motor nestartuje nebo se sám vypíná. Rotor je zablokován Nože nemají stejnou vellikost. Elektrický problém s motorem. Došlo palivo. Nedostatek oleje v motoru. Průměr větví je moc velký. V tubě jsou neakceptovatelné materiály kámen nebo kov. Nože jsou moc opotřebované. Průměr větví dávaných do stroje je moc velký. Je moc velká mezera mezi nožem a opačným nožem správná mezera je 0,2 mm Vstupní tuba je správně usazena a šrouby utaženy. Přepněte spínač startu motoru na On. Deaktivujte nouzový spínač. Zkontrolujte hladinu oleje a palivo. Kontaktujte vašeho dealera. Vypněte motor, vyndejte žhavící svíčku a otočte rotor proti směru hodinových ručiček. Zablokujte rotor. Vyjměte vstupní nebo výstupní tubu. Použijte dřevěnou tyč k otočení rotoru a vyndání materiálu z rotoru a vstupního tubusu. Pokud to situace vyžaduje, vyměňte nože. Technická specifikace Poháněno 13 HP 4-taktním motorem. Maximální otáčky: 3600 otáček za minutu. Štěpkovací systém: 2 nože na rotoru a jeden opačný nůž. Spojka: Dvojitá V Rozměry: - max. délka: 150 cm - max. výška: 152 cm - max. šířka: 75 cm - váha: 95 kg

6 Prohlášení o shodě My, DE WILD BV De Meeten NH ROOSENDAAL Holland Prohlašujeme, že tento produkt Štěpkovač GTS 1300 je ve shodě s následujícími normami 98/37 EC, 89/336/EEG, 93/68/EEG,

7 Z Á R U Č N Í P O D M Í N K Y Záruční list je průkazem práva uživatele ve smyslu 620 občanského zákoníku. Ve vlastním zájmu jej proto pečlivě uschovejte. V souladu s ustanovením občanského zákoníku a za podmínek dodržení způsobu používání výrobku v souladu s návodem k jejich použití se na výrobky MITSUBISHI, dodávané dovozcem STAMP, poskytuje záruční doba 24 měsíců od data zakoupení. Záruka se vztahuje na poruchy a závady, které vznikly v době záruky chybou výroby nebo vadou použitých materiálů. Záruka se nevztahuje na díly podléhající přirozenému opotřebení a závady vzniklé nesprávným zacházením. Záruka rovněž zaniká zásahem neoprávněné osoby, nebo nedodržením zásad pravidelné údržby. Součástí záručních podmínek je i povinnost provozovatele/uživatele nechat v průběhu záruky oprávněnou osobou provést seřízení motorové a generátorové části stroje a to tak, že : a) první seřízení nejpozději do 6 kal.měsíců ode dne uvedení do provozu. Dodavatel provede toto seřízení bezplatně, uživatel uhradí náklady na dopravu servisního technika do místa servisního zásahu a zpět a náklady na výměnu provozních náplní a přidruženého materiálu b) druhé seřízení nejpozději do 18 kal.měsíců ode dne uvedení do provozu za stejných podmínek viz výše ad a) Do záruční opravy předávejte výrobek s řádně a zcela vyplněným záručním listem, kopií dokladu o koupi a vyčištěný. Na činnosti spojené s čištěním výrobku se záruka nevztahuje. Prodávající je povinen řádně vyplnit celý záruční list a oddělit a pečlivě uschovat evidenční kupon pro potřeby evidence zajišťované dovozcem. Dovozce pro ČR: Záruční a pozáruční servis: STAMP UNI s.r.o. Studentská 94/47, , K.Vary Tel-fax: / mhi@stamp.cz

8 Z Á R U Č N Í L I S T 1. ÚDAJE O PRODEJCI: (razítko) podpis prodejce 2. ÚDAJE O ZÁKAZNÍKOVI: (vyplňte hůlkovým písmem) Příjmení, jméno, titul / Firma Adresa bydliště sídla Tel. / Fax 3. ÚDAJE O VÝROBKU: Typ výrobku Výrobní číslo 4. DATUM PRODEJE: Den Měsíc (slovy) Rok Všechny na trh uvedené výrobky jsou dovozcem centrálně evidovány tak, aby bylo možné, v případě potřeby, rychle a spolehlivě identifikovat skutečného vlastníka!
