1 N Á V O D N A P O U Ž I T Í IN 1336 Bench lavička HERO Děkujeme, že jste se rozhodli pro koupi našeho produktu. Ačkoliv vynakládáme velké úsilí k zajištění kvality každého našeho 1

2 výrobku, ojediněle se mohou vyskytnout chybějící nebo vadné díly. V případě objevení jakýchkoliv závad na stroji či zaznamenáte-li chybějící části stroje, kontaktujte nás za účelem jeho nahrazení (viz kontakt na první straně návodu). Záruku na stroj nelze poskytnout v případě jeho použití pro komerční, profesionální účely v posilovacích centrech. Základní informace: 1. Tento stroj je určen pouze pro domácí použití. Stroj není určen pro komerční účely a vyšší výkonnostní zatížení. 2. Nesprávné používání (jako např. nadměrné cvičení, prudké pohyby bez rozcvičení, špatné nastavení), mohou poškodit vaše zdraví. 3. Před začátkem cvičení, konzultujte váš zdravotní stav srdeční systém, krevní tlak, ortopedické problémy atd. se svým lékařem. 4. Výrobce není zodpovědný za jakékoliv zranění, škodu nebo selhání způsobené použitím tohoto výrobku či špatným sestavením a údržbou stroje. Doporučuje provést sestavení stroje a údržbu odborným servisem. Informace získáte u firmy Seven sport s.r.o. viz údaje na první straně návodu. Bezpečnostní informace: Abyste zamezili úrazu či poškození stroje dodržujte následující pravidla: Maximální nosnost stroje je 120 kg. Je určený jen pro domácí použití. Stroj se nesmí používat v nevětraných místnostech. Vysoká teplota, vlhkost a voda nesmí přijít se strojem do styku. před použitím si důkladně přečtěte návod na použití. umístěte stroj na pevnou a rovnou plochu. Ujistěte se, že stojí pevně a bezpečně. Nechejte kolem stroje volnou plochu minimálně 2 metry na všechny strany. Nesprávné nebo nadměrné cvičení může vážně poškodit vaše zdraví. Ujistěte se, že páčky a další nastavovací mechanismy na kole nejsou v cestě při cvičení. Pravidelně kontrolujte všechny části. Pokud jsou poškozeny, stroj nepoužívejte a ihned poškozené části vyměňte nebo kontaktujte servis dodavatele (viz přední strana návodu) Pravidelně kontrolujte všechny šrouby a matice, zda jsou pořádně dotaženy. Nenechávejte děti a domácí zvířata bez dozoru na stroji či v blízkosti. Tento stroj není hračka. Uschovejte tento návod na použití pro případné objednání náhradních dílů v budoucnu. Důležité: Vracejte zboží pouze v originálním balení, nebo balení, které je bezpečné pro přepravu a nemůže dojít k poškození stroje. Před zahájením jakéhokoliv cvičebního programu se poraďte se svým lékařem. Toto upozornění je zvlášť důležité pro osoby, u kterých byly již zjištěny zdravotní potíže a starší 35 let. Vybalte všechny součástky a umístěte je na prázdné místo a kontrolujte, zda máte všechny uvedené a potřebné části. Nevyhazujte balící materiál dokud nemáte rotoped kompletně sestaven. Max. zatížení: vzpěračská tyč 120 kg předkopávání 60 kg 2

Záruku na stroj nelze poskytnout v případě jeho použití pro komerční, profesionální účely v posilovacích centrech. Základní informace: 1. Tento stroj je určen pouze pro domácí použití.

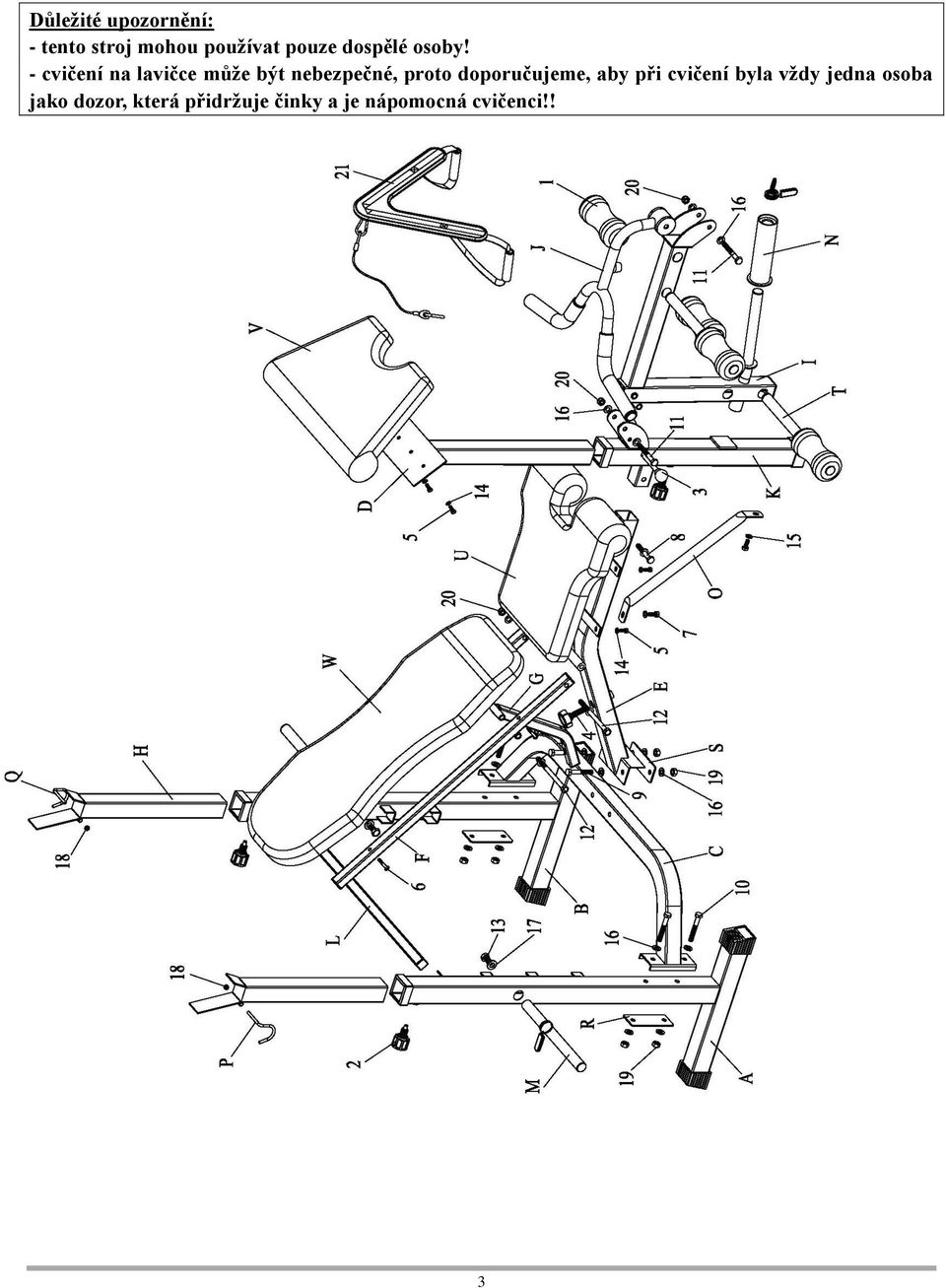

3 Důležité upozornění: - tento stroj mohou používat pouze dospělé osoby! - cvičení na lavičce může být nebezpečné, proto doporučujeme, aby při cvičení byla vždy jedna osoba jako dozor, která přidržuje činky a je nápomocná cvičenci!! 3

4 Části stroje Číslo Popis množství A PRAVÉ RAMENO 1 B LEVÉ RAMENO 1 C ZADNÍ SPOJOVACÍ TYČ 1 D TYČ PRO BENCH 1 E HLAVNÍ ČÁST 1 F TYČ PRO ZÁDOVOU OPĚRKU 2 G PODPĚRA ZÁDOVÉ TYČE 1 H NASTAVITELNÁ TYČ PRO ZÁVAŽÍ 2 I TYČ PRO PŘEDKOPÁVÁNÍ 1 J RUKOJEŤ 1 K PŘEDNÍ TYČ 1 L TYČ 1 M PĚNOVÝ GRIP 2 N ADAPTÉR NA OLYMPIJSKÉ ZÁVAŽÍ 1 O DIAGONÁLNÍ PODPĚRA 1 P PRAVÝ BEZPEČNOSTNÍ ZÁMEK 1 Q LEVÝ BEZPEČNOSTNÍ ZÁMEK 1 R SPOJOVACÍ ČÁST (1) 2 S SPOJOVACÍ ČÁST (2) 1 T PĚNOVÁ TYČ 2 U SEDLO 1 V BENCH OPĚRKA 1 W ZÁDOVÁ OPĚRKA 1 1 PĚNOVKA 4 2 RYCHLO KOLÍK 3 3 KOLÍK 1 4 ŠROUB M12* ŠROUB M6* ŠROUB M6* ŠROUB M8* ŠROUB M10* ŠROUB M10* ŠROUB M10* ŠROUB M10* ŠROUB M10* ŠROUB M12* PODLOŽKA Φ PODLOŽKA Φ PODLOŽKA Φ PODLOŽKA Φ ZAMYKACÍ MATICE M MATICE M ZAMYKACÍ MATICE M AB CURL ŘEMEN 1 4

SPOJOVACÍ ČÁST (1) 2 S SPOJOVACÍ ČÁST (2) 1 T PĚNOVÁ TYČ 2 U SEDLO 1 V BENCH OPĚRKA 1 W ZÁDOVÁ OPĚRKA 1 1 PĚNOVKA 4 2 RYCHLO KOLÍK 3 3 KOLÍK 1 4 ŠROUB M12*45 1 5 ŠROUB M6*16 6 6 ŠROUB M6*40 4 7 ŠROUB

5 SLOŽENÍ STROJE 1. Připevněte C k A a B pomocí R, 10, 16 a Připevněte E k C pomocí S, 9, 16 a Připevněte K k E pomocí 8, 16 a Připevněte O k E a K pomocí 7 a Připevněte F k W pomocí 6 a pak připevněte G k F pomocí 12, 16 a 20 jak je ukázáno na obrázku. 6. Připevněte F k E pomocí 12, 16 a Připevněte L k A a B, a pak připevněte F k L jak je ukázáno na obrázku. 8. Připevněte M k A a B pomocí 13 a Vložte H do A a B pomocí Připevněte P a Q k H pomocí 18 jak je ukázáno na obrázku. 11. Připevněte U k E pomocí 5 a Připevněte I k K pomocí 3, 11, 16 a Vložte T do I a pak připevněte 1 k T. 14. Vložte N do I jako na obrázku. 15. Připevněte J (nebo 21) k I pomocí 11, 16 a Připevněte V k D pomocí 5 a Vložte D do K pomocí 2. UPOZORNĚNÍ Stroj musí být umístěn na rovné a pevné podložce. Před každým použitím výrobku zkontrolujte dotažení všech šroubů. Tento výrobek je určen pouze k domácímu použití. 5

Připevněte L k A a B, a pak připevněte F k L jak je ukázáno na obrázku. 8. Připevněte M k A a B pomocí 13 a 17. 9. Vložte H do A a B pomocí 2. 10.

6 Záruční podmínky: Prodávající poskytuje na tento výrobek následující záruky: 1. záruka na rám vyrobený z oceli pro prvního majitele je 60 měsíců ode dne prodeje zákazníkovi. 2. záruka na ostatní díly je 24 měsíců ode dne prodeje zákazníkovi. Záruka se nevztahuje na závady vzniklé: 1. zaviněním uživatele tj. poškození výrobku neodbornou repasí, nesprávnou montáží, nedostatečným zasunutím sedlové tyče do rámu, nedostatečným utáhnutím pedálů v klikách a klik ke středové ose 2. nesprávnou údržbou 3. mechanickým poškozením 4. opotřebením dílů při běžném používání (např. gumové a plastové části, pohyblivé mechanismy, atd.) 5. neodvratnou událostí, živelnou pohromou 6. neodbornými zásahy 7. nesprávným zacházením, či nevhodným umístěním, vlivem nízké nebo vysoké teploty, působením vody, neúměrným tlakem a nárazy, úmyslně pozměněným designem, tvarem nebo rozměry Upozornění: cvičení doprovázené zvukovými efekty a občasným vrzáním není závada bránící řádnému užívání stroje a tudíž nemůže být předmětem reklamace. Tento jev lze odstranit běžnou údržbou. v době záruky budou odstraněny veškeré poruchy výrobku způsobené výrobní závadou nebo vadným materiálem výrobku tak, aby věc mohla být řádně užívána. Reklamace se uplatňuje zásadně písemně s přesným popisem o závadě a potvrzeným dokladem o zakoupení. Záruku lze uplatňovat u výrobce: Seven Sport s.r.o, Dělnická 957, , Vítkov nebo u organizace, ve které byl výrobek zakoupen. datum prodeje razítko a podpis prodejce 6

poškození výrobku neodbornou repasí, nesprávnou montáží, nedostatečným zasunutím sedlové tyče do rámu, nedostatečným utáhnutím pedálů v klikách a klik ke středové ose 2. nesprávnou údržbou 3.
