Výsledky mapování povodňového nebezpečí a povodňových rizik v Olomouckém kraji Ing. Lukáš Sýkora Pöyry Environment a.s.

Transkript

1 Výsledky mapování povodňového nebezpečí a povodňových rizik v Olomouckém kraji Ing. Lukáš Sýkora Pöyry Environment a.s. Olomouc,

2 Olomoucký kraj 28 úseků 14 agregovaných úseků cca 170 km délky toků

3

4 Úsek PM-17 Branná, PM-123 Morava Povodeň 1997 Hanušovice Hydrologický profil Říční kilometr Q 5 Q 20 Q 100 Q 500 Branná ústí do Moravy 0,1 26,1 49,8 90,8 145 Morava nad Brannou 327,5 58,8 90, Morava pod Brannou 328,0 75, PM-17 Silniční most Hanušovice Hynčice v km 0,180, pohled z koryta Branné po toku PM-17 Práh v km 0,140, pohled z LB proti toku PM-123 Silniční most cca v km 327,883, pohled z PB po toku Délka úseku: Branná - 0,7 km, Morava- 1,2 km

5 Morava, Branná Hanušovice (PM-123, PM-17)

6 Úsek PM-16 Morava, Bohdíkov, Ruda nad Moravou, Olšany, Bohutín Povodeň 1997 Olšany Hydrologický profil Říční kilometr Povodeň 1997 nádraží Ruda nad Moravou Q 5 Q 20 Q 100 Q 500 Morava Raškov vodočet 322,7 76, Silniční most s potrubím v km 317,841 (pohled z PB proti toku) Kombinovaný jez s hrazenou jalovou propustí v km 315,403 (pohled z PB proti toku) Inundační most Bohutín (LB Moravy) v km 310,380 (pohled z LB od toku) Délka úseku: 10,3 km

7 Morava Bohdíkov, Ruda nad Moravou, Olšany, Bohutín (PM-16)

8 Úsek PM-15 Desná, Loučná nad Desnou Hydrologický profil Říční kilometr Q 5 Q 20 Q 100 Q 500 Divoká Desná pod Hučivou Desnou 30,5 29,2 51,2 85,7 135 Povodeň 1997 Loučná nad Desnou Balvanitý skluz v km 30,280 a silniční most v km 30,256 Povodeň 1997 nádraží Loučná n. Desnou Koryto Desné v úseku v km 29,335 29,520, pohled z PB proti toku Silniční most v km 28,670, pohled z LB po toku Délka úseku: 3,8 km

9 Desná Loučná nad Desnou (PM-15)

10 Úsek PM-79 Desná Povodeň 1997 Rapotín Povodeň 1997 Šumperk Hydrologický profil Říční kilometr Q 5 Q 20 Q 100 Q 500 Desná pod Mertou 16,5 56,3 92, Desná - ústí 0,1 75, Ocelová lávka pro pěší v km 18,416 (pohled z PB proti toku) Silniční most Rapotín v km 16,125 (pohled z LB proti toku) Sudkovský náhon, pohled z PB (od místa zaústění Bludovského potoka) proti toku Délka úseku:19,2 km

11 Úsek PM-80 Morava Část (třetí pole) železničního inundačního mostu, pohled severní strany Hydrologický profil Říční kilometr Q 5 Q 20 Q 100 Q 500 Morava nad Desnou 301,1 88, Morava pod Desnou 301, Železniční most v km 299,500, pohled z PB po toku Rekonstruovaný silniční most v km 299,526, pohled z PB proti toku Objekt mobilního hrazení cca v km 297, ,690, pohled z PB proti toku Délka úseku:3,4 km

12 Úsek PM-122 Losinka, Velké Losiny, Rapotín Hydrologický profil Říční kilometr Q 5 Q 20 Q 100 Q 500 Losinka - ústí 0,1 14,4 23,7 35,9 80,0 Práh v km 4,049 a lávka v km 4,043, pohled z PB proti toku Lávka v km 3,855, pohled z PB po toku Přechod potrubí DN200 v km 3,637 a silniční most v km 3,633 (po toku) Silniční most k zámku v km 2,975 a práh cca v km 2,965, pohled z LB po toku Mostek v km 2,531, pohled z LB po toku Délka úseku: 1,9 km

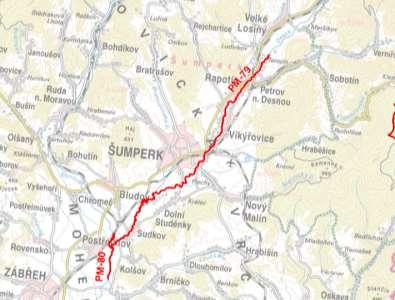

13 Losinka, Desná, Morava (PM-79, 80, 122) Velké Losiny, Rapotín, Vikýřovice, Šumperk, Sudkov, Bludov, Postřelmov

14 Úsek PM-18 Březná Hoštejn, PM-19 Moravská Sázava PM-18 Rekonstruovaný jez a výstavba MVE na LB v km cca 0,133, pohled proti toku Hydrologický profil Říční kilometr Q 5 Q 20 Q 100 Q 500 Březná - ústí 0,0 33,0 50,3 75,0 100 Moravská Sázava pod Březnou 16,8 84, PM-18 Silniční most v km cca 0,030, pohled proti toku PM-19 Železniční ocelový most v km 17,395 pohled proti proudu PM-19 Železniční most v km 15,186, pohled proti toku Délka úseku: Březná 0,8 km, Moravská Sázava 2,7 km

15 Moravská Sázava, Březná Hoštejn (PM-19, PM-18)

16 Úsek PM-77 Moravská Sázava, PM-78 Nemilka Nemile, Zábřeh, Rájec Povodeň 1997 jižní okraj Zábřehu Hydrologický profil Moravská Sázava pod Březnou Říční kilometr Povodeň 1997 Morava pod Zábřehem Q 5 Q 20 Q 100 Q ,850 84, Moravská Sázava - ústí 0,1 91, Nemilka - ústí 0,1 14,5 22,2 31,5 45 PM-78 Silniční most v km 0,250, pohled po proudu PM-77 Silniční most Lupěné v km 8,245 (dle TPE km 8,672), pohled po proudu PM-77 Silniční betonový most Zábřeh v km 3,996, pohled proti proudu Délka úseku: Moravská Sázava 8,5 km, Nemilka 0,3 km

17 Moravská Sázava, Nemilka Nemile, Zábřeh, Rájec (PM-77, PM-78)

18 Úsek PM-110 Mírovka Mohelnice Pohled z lávky se stavidly km 3,390 proti proudu na sliniční most km 3,453 Pohled ze silničního mostu km 3,254 proti proudu na lávku pro pěší km 3,270 Hydrologický profil Říční kilometr Q 5 Q 20 Q 100 Q 500 Mírovka - ústí 0,0 20,6 33,8 52,1 80 Pohled z lávky km 2,680 po proudu Silniční most km 2,396 a výust DN 1000 km 2,403 na PB (pohled po toku) Pohled ze želez. mostu km 1,749 po toku na železniční most km 1,717 Délka úseku: 1,9 km

19 Mírovka Mohelnice (PM-110)

20 Úsek PM-12,14 Třebůvka Letecký snímek za povodně 1997 v Lošticích Hydrologický profil Říční kilometr Q 5 Q 20 Q 100 Q 500 Třebůvka nad Javořičkou 11,5 51,7 85, Třebůvka ústí do Moravy 0,2 71, Silniční most v km 1,670 (pohled proti proudu) Betonový silniční most v km 17,144 (pohled proti proudu) Stavidla u nově vybudované ČOV v km 0,297 (pohled po toku) Délka úseku: PM-12:2,1 km, PM-14:17,5 km

21 Úsek PM-13 Morava PB zaústění Třebůvky do Moravy v km 272,700 (pohled proti proudu) Hydrologický profil Říční kilometr Q 5 Q 20 Q 100 Q 500 Morava pod Třebůvkou 273, Silniční most v km 272,520 (pohled proti proudu) PB zaústění odlehčovacího ramene Třebůvky v km 271,920 Délka úseku: 0,8 km

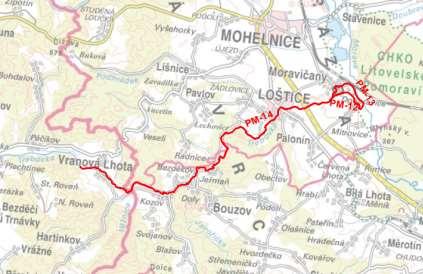

22 Třebůvka, Morava, odlehčovací rameno Třebůvky (PM-12, 13, 14) Vranová Lhota, Bouzov, Loštice, Moravičany

23 Úsek PM-9 Morava Litovel Jez se stavidly v km cca 259,402 (pohled proti toku) Svatojánský most v km cca 258,399 (pohled po toku) Hydrologický profil Říční kilometr Q 5 Q 20 Q 100 Q 500 Morava - Moravičany Morava pod Nivkou Morava pod Třebůvkou PB zaústění El.náhonu v km cca 257,822 (pohled proti toku) Silniční most v km cca 257,794 (pohled proti toku) Lávka pro pěší v km cca 257,158 (pohled proti toku) Délka úseku: 4,5 km

24 Úsek PM - 7, 8, 10, 11 Morava Litovel PM-7 Most v km cca 1,117 (pohled proti toku) PM-7 Silniční most v km cca 1,017 (pohled proti toku) a LB náhon na MVE v km cca 1,004 PM-8 Lávka v areálu firmy N.F.I.Metal v km cca 1,280 (pohled po toku) PM-10 Dřevěná lávka v km cca 0,041 (pohled po toku z LB) PM-11 Výtok mlýnského náhonu z Mlýna Délka úseku: PM-7: 1,8 km, PM-8: 2 km, PM-10: 0,9 km, PM-11: 3,9 km

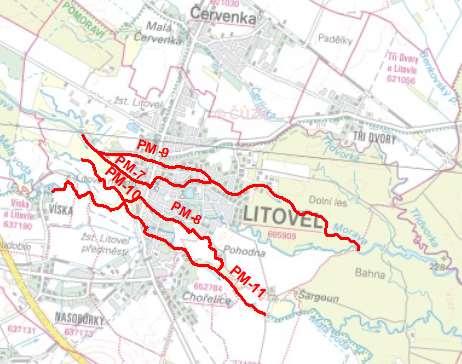

25 Morava Litovel (PM-7, 8, 9, 10, 11)

26 Úsek PM-4, Morava Olomouc PM-4 Silniční most v km 234,839 (pohled proti proudu) PM-4 Železniční most v km 233,659 (pohled proti proudu) Hydrologický profil Říční kilometr Q 5 Q 20 Q 100 Q 500 Morava - nad Oskavou Morava pod Trusovickým potokem Morava Nové Sady vodočet PM-4 Technické úpravy u ústí Mlýnského potoka v km 232,950 PM-4 Pohle (po proudu) na nové protipovodňové opatření v km 232,890 PM-4 Most v km 232,197 (pohled po proudu) Délka úseku: 17 km

27 Úsek PM-3, 5, 6 Morava Olomouc PM-3 Plynové potrubí v km 0,529 PM-5 Silniční most v km 0,683 (pohled proti proudu) Hydrologický profil Říční kilometr Q 5 Q 20 Q 100 Q 500 Trusovický potok - ústí 0,1 19,2 29,3 43,2 65 Bystřice - ústí 0,2 34,7 52,4 76,5 115 PM-5 Pohled (proti proudu) z mostu na zpevněný břeh v km 0,049 PM-6 Silniční most ul. Tomkova v km cca 4,399 (pohled po toku) PM-6 Pohled z železničního mostu v km cca 0,430 na nový most v km cca 0,465 (pohled proti toku) Délka úseku:pm-3: 1,3 km, PM-5: 0,7 km, PM-6: 4,9 km

28 Morava Olomouc (PM-3, 4, 5, 6)

29 Úsek PM-111 Romže Prostějov Silniční most v km 2,234 (pohled po proudu) Pohled (proti proudu) na lávku v km 2,089 Hydrologický profil Říční kilometr Q 5 Q 20 Q 100 Q 500 Romže nad Hloučelou 0,0 14,1 24, ,1 Dálniční most v km 1,448 (pohled po proudu) Železniční most v km 0,986, pohled proti proudu Lávka v km 0,131 (pohled proti proudu) Délka úseku: 2,4 km

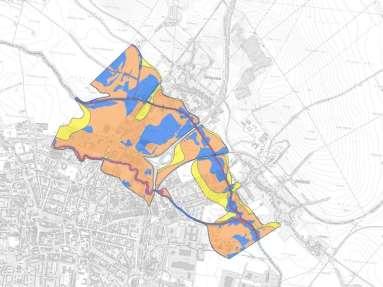

30 Romže Prostějov (PM-111)

31 Úsek PM-121 Velička Hranice (Lhotka) Povodeň 2009 Lhotka u Hranic Povodeň 2009 Lhotka u Hranic Hydrologický profil Velička - pod Bradelným potokem Říční kilometr Q 5 Q 20 Q 100 Q 500 8,2 21,8 35,9 53,8 80 Betonový most v km 6,015, pohled z LB proti toku Silniční most v km 5,842, pohled z PB proti toku Kamenný stupeň cca v km 5,825, pohled z PB proti toku Délka úseku: 1,1 km

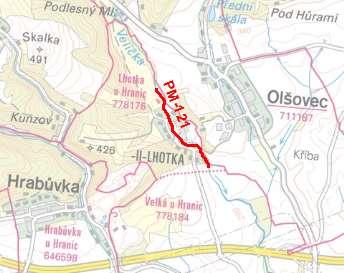

32 Velička Hranice (Lhotka) (PM-121)

33 Úsek PM-95 Bečva Teplice n. Bečvou - Přerov Délka úseku: 42 km

34 Úsek PM-95 Bečva Teplice n. Bečvou - Přerov Hydrologický profil Říční kilometr Q 5 Q 20 Q 100 Q 500 Bečva Teplice vodočet 41, Bečva Dluhonice vodočet 9, Jez Hranice v km 38,300, pohled proti vodě z PB LB výust v km 12,729, pohled z PB Lávka pro pěší v km 40,821, pohled po proudu Jez Troubky s MVE v km 1,968, zaústění PB přítoku, pohled z LB proti vodě Délka úseku: 42 km

35 Úsek PM-95 Bečva Teplice n. Bečvou - Přerov Povodeň Přerov - lávka pro pěší v km 13,717 Povodeň 7/1997 Přerov pohled po toku ze silničního mostu v km 12,385 Povodeň 7/1997 pohyblivý jez Přerov v km 11,440 Zavěšená lávka pro pěší v km 13,717 (pohled proti proudu) Přerov - silniční most v km 12,385 (pohled po proudu) Pohyblivý jez Přerov v km 11,440 Délka úseku: 42 km

36 Úsek PM-95 Bečva Teplice n. Bečvou - Přerov Povodeň Řeka Bečva v Teplicích nad Bečvou Povodeň Řeka Bečva v Hranicích Povodeň Řeka Bečva mezi Hranicemi a Lipníkem nad Bečvou Povodeň Řeka Bečva v Lipníku nad Bečvou Povodeň Řeka Bečva v Přerově Povodeň Řeka Bečva v Přerově Délka úseku: 42 km

37 Bečva Teplice n. Bečvou - Přerov (PM-95)

38 Úsek PM - 1,2,95 Bečva, Morava, Moštěnka Délka úseku: Bečva 42,0 km; Morava 40,2 km; Moštěnka 3,6 km

39 Úsek PM - 1,2,95 Bečva, Morava, Moštěnka Hydrologický profil Říční kilometr Q 5 Q 20 Q 100 Q 500 Morava pod Bečvou 197, Morava Kroměříž vodočet Morava Spytihněv vodočet , Bečva pod Veličkou Bečva Teplice vodočet 41, Bečva Dluhonice vodočet 9, Moštěnka - ústí 0,0 57, Soutok Bečvy s Moravou v km 0,000 (pohled z LB proti vodě) Délka úseku: Bečva 42,0 km; Morava 40,2 km; Moštěnka 3,6 km

40 Úsek PM - 1,2,95 Bečva, Morava, Moštěnka Moštěnka - charakteristické koryto na konci úseku, pohled proti proudu Zaústění Moštěnky do Moravy km 0,000 Bečva - jez Troubky s MVE v km 1,968 vyústění z MVE, pohled z PB proti vodě Morava - dálniční most v km 181,255 (pohled proti proudu) Morava - pohyblivý jez Bělov v km 166,770 LB přítok Dřevnice v km 164,925 pohled po proudu Délka úseku: Bečva 42,0 km; Morava 40,2 km; Moštěnka 3,6 km

41 Úsek PM - 1,2,95 Bečva, Morava, Moštěnka Povodeň řeka Bečva v průmyslové části Přerova Povodeň řeka Bečva v Troubkách Povodeň řeka Morava nad Kroměříží Povodeň řeka Morava v Kroměříži Povodeň řeka Morava v Kroměříži Povodeň řeka Morava v Napajedlích Délka úseku: Bečva 42,0 km; Morava 40,2 km; Moštěnka 3,6 km

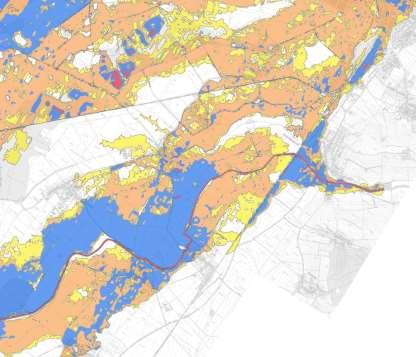

42 Bečva, Morava, Moštěnka (PM-1, 2, 95)

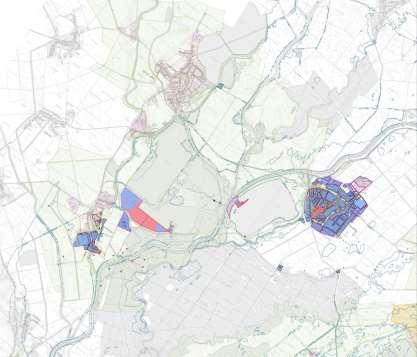

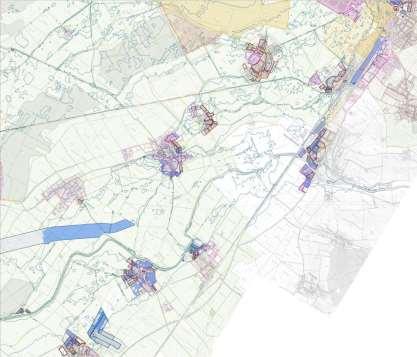

43 Bečva, Morava, Moštěnka

44 Děkuji za pozornost. Ing. Lukáš Sýkora Pöyry Environment a.s. Olomouc,
