Název studie : Aktualizace záplavového území toku Moštěnka km 0,000 km 36,807

Transkript

1 Název studie : Aktualizace záplavového území toku Moštěnka km 0,000 km 36,807 Objednatel : Povodí Moravy, s.p. Zpracovatel : Povodí Moravy, s.p., útvar hydroinformatiky Brno, Dřevařská 11 Obsah studie : Průvodní zpráva Kladolist A. Situace záplavového území B. Podélné profily C. Příčné profily Mapa povodňového nebezpečí Mapa povodňového rizika Generel protipovodňových opatření 1

2 PRŮVODNÍ ZPRÁVA Obsah : 1.1. Základní údaje 1.2. Účel studie 1.3. Podklady 1.4. Všeobecný popis zájmového území 1.5. Popis stávajícího stavu koryta 2. Hydrotechnické výpočty 2.1. Popis modelu 2.2. Okrajové podmínky popis simulovaných variant 2.3. Výsledky 2.4. Posouzení objektů na toku 2.5. Kapacita koryta 2.6. Rozsah záplavového území 3. Doporučení na zlepšení ochrany záplavového území 3.1. Profily pro trvalé sledování vývoje koryta, návrhy na doplnění vodoměrné sítě 3.2. Stanovení aktivní zóny záplavového území 3.3. Návrh protipovodňové ochrany 3.4. Závěr Seznam příloh : Průvodní zpráva A. Kladolist A.1-5 Situace záplavového území 1 : AZ.1-5 Aktivní zóna záplavového území 1 : AR.1 5 Mapa povodňového ohrožení a rizika 1: B. 1 Podélný profil 1 : 2 500/100 C.1/ 1-2 Příčné profily 1 : 500/200 B. 2 Podélný profil 1 : 2 500/100 C.2/ 1-2 Příčné profily 1 : 500/200 B. 3 Podélný profil 1 : 2 500/100 C.3/ 1-2 Příčné profily 1 : 500/200 B. 4 Podélný profil 1 : 2 500/100 C.4/ 1 Příčné profily 1 : 500/200 B. 5 Podélný profil 1 : 2 500/100 C.5/ 1-2 Příčné profily 1 : 500/200 B. 6 Podélný profil 1 : 2 500/100 C.6/ 1-2 Příčné profily 1 : 500/200 B. 7 Podélný profil 1 : 2 500/100 C.7/ 1-2 Příčné profily 1 : 500/200 B. 8 Podélný profil 1 : 2 500/100 C.8/ 1-2 Příčné profily 1 : 500/200 B. 9 Podélný profil 1 : 2 500/100 C.9/ 1 Příčné profily 1 : 1 000/200 B. 10 Podélný profil 1 : 2 500/100 C.10/ 1 2 Příčné profily 1 : 1 000/200 B. 11 Podélný profil 1 : 2 000/100 C.11/ 1 2 Příčné profily 1 : 500/200 2

3 1.1. Základní údaje Název : Aktualizace záplavového území toku Moštěnka km 0,000 km 36,807 Tok : Moštěnka Číslo hydrologického pořadí: , , , , , , Kraj : Olomoucký ve střední části toku Zlínský při ústí a v horní části toku Správce toku : Povodí Moravy, s.p., závod Horní Morava provoz Přerov 1.2. Účel studie Účelem studie bylo sestavení matematického modelu, umožňujícího výpočet průběhu hladin pro jednotlivé N-leté průtoky a stanovení rozsahu záplavového území při dnešním stavu pro povodeň Q5, Q20, Q100 a pro případné budoucí posouzení vlivu navrhovaných opatření na zvýšení ochrany před povodněmi na odtokové poměry. Do modelu byla zahrnuta i část toku Bečvy a Moravy tak, aby mohly být posouzeny komplexně účinky protipovodňových opatření na Moštěnce a jejich vliv na průtoky v Moravě. Byl tak vytvořen detailní hydrodynamický model, popisující koryto Moštěnky od ústí do Moravy po obec Vítonice, Moravy a Bečvy včetně výustní trati Bystřičky Podklady - Technicko provozní evidence toků TPE toku Moštěnka ( km 0,000 44,896 ) - zpracoval správce toku : Povodí Moravy,s.p., Brno provoz Přerov, z roku 1987 a z roku Provozní řád Moštěnky, Povodí Moravy Brno, z roku Hydrologické údaje ČHMÚ Brno z roku Základní mapy zájmového území v měřítku 1: Geodetiké zaměření toku pro studii odtokových poměrů Výškový systém uvedený ve studii je Balt po vyrovnání. Zaměření koryta Moštěnky a její inundace v prostoru od zaústění do Moravy po obec Vítonice provedla geodetická firma ing.slámy v roce Zaměření nových mostních objektů a okolního terénu provedlo - Povodí Moravy, s.p., Brno, útvar hydroinformatiky a geodetických informací v roce Místní šetření a fotodokumentace Popis objektů, koryta a stupňů drsnosti byl proveden na základě pochůzek v terénu a pořízením fotodokumentace. Projektové dokumentace zejména staršího data, je možné dohledat v archívech správce toku, Povodí Moravy s.p., závod Horní Morava, provoz Přerov. 3

4 Hydrologické údaje ČHMÚ Brno udává následující hodnoty N - letých průtoků z roku 2000: Pro profil Vítonice s plochou povodí 12,7 km2 : Q1=3,50m3/s,Q5=9,50m3/s,Q10=12,00m3/s,Q20=16,00m3/s, Q50=22,00m3/s, Q100=27,00 m3/s Qgw 100 = 32,00 m 3 /s, Q 500 = 45,00 m 3 /s Pro profil pod Býškovickým potokem s plochou povodí 35,9 km2 Q1=6,30 m3/s,q5=16,50 m3/s,q10=22,50 m3/s,q20=29,00 m3/s, Q50=40,00 m3/s, Q100=48,50 m3/s Qgw 100 = 57,00 m 3 /s, Q 500 = 79,00 m 3 /s Pro profil pod Blazickým potokem s plochou povodí 67,62 km2 Q1=9,20m3/s,Q5=24,00m3/s,Q10=32,00m3/s,Q20=41,00m3/s, Q50=56,00m3/s, Q100=68,50 m3/s Qgw 100 = 80,00 m 3 /s, Q 500 = 113,00 m 3 /s Pro profil pod Dolnonětčickým potokem s plochou povodí 107,83km2 Q1=11,80 m3/s,q5=30,40m3/s,q10=40,70m3/s,q20=52,40m3/s, Q50=70,00m3/s, Q100=85,00 m3/s (v roce 1970 byla Q100=90m3/s) Qgw 100 = 100,00 m 3 /s, Q 500 = 137,00 m 3 /s Pro profil pod Bystřičkou s plochou povodí 152,12 km2 Q1=18,00m3/s,Q5=44,50m3/s,Q10=60,50m3/s,Q20=79,60m3/s, Q50=109,70m3/s, Q100=136,50 m3/s (v roce 1970 byla Q100=112m3/s) Qgw 100 = 160,00 m 3 /s, Q 500 = 210,00 m 3 /s Pro profil pod Kozrálkou s plochou povodí 222,31 km2 Q1=23,80m3/s,Q5=56,80 m3/s,q10=77,00m3/s,q20=101,00m3/s, Q50=138,50m3/s, Q100=172,00 m3/s (v roce 1970 byla Q100=134m3/s) Qgw 100 = 201,00 m 3 /s, Q 500 = 250,00 m 3 /s Pro profil limnigrafu Prusy s plochou povodí 229,91 km2 Q1=24,00m3/s,Q5=57,00m3/s,Q10=77,50m3/s,Q20=101,50m3/s, Q50=139,50m3/s, Q100=173,00 m3/s (v roce 1970 byla Q100=135m3/s) Qgw 100 = 202,00 m 3 /s, Q 500 = 252,00 m 3 /s Pro profil nad ústím do Moravy s plochou povodí 355,09 km2 Q1=28,00m3/s,Q5=66,00m3/s,Q10=88,50m3/s,Q20=115,50m3/s, Q50=157,50m3/s, Q100=195 m3/s (v roce 1970 byla Q100=140m3/s) Qgw 100 = 228,00 m 3 /s, Q 500 = 285,00 m 3 /s Poznámka: Qgw 100 ve výpočtu bylo uvažováno se zvýšením průtoků v důsledku globálního oteplení o 17 %. (Podle meteorologického institutu z Velké Británie dojde ke zvýšení v důsledku klimatických vlivů o 11% a o 6 % v důsledku snížení evapotranspirace vegetace.) 4

5 1.4. Všeobecný popis celého toku Moštěnka Celková charakteristika povodí : Celková plocha povodí Moštěnky je km2. Orientační délka toku Moštěnka je km. Moštěnka je levobřežním přítokem řeky Moravy. Moštěnka pramení u obce Osíčko v Hostýnských vrších v nadmořské výšce cca 730 m na svahu Kelčského Javorníku. Od pramene teče převážně směrem severním, v km se stáčí k severozápadu, v km až po zaústění Bystřičky teče jihozápadním směrem, dále až po km směřuje tok na západ, u obce Prusy se otáčí Moštěnka k jihozápadu a přibližně tímto směrem teče až po zaústění do Moravy. Moštěnka protéká převážně úrodnou nížinou Hané mezi poli, lukami, podél chmelnic. Lesem teče jen v pramenné části 2 km a v dolní části je les na pravém břehu v délce 2 km. Do toku Moštěnka ústí několik větších pravobřežních a levobřežních přítoků : Malá Bečva, Rumza, Dobřický potok, Tučínský potok, Kozrálka, Šišemka, Nahošovický potok, Bystřička, Dolnonětčický potok, Blazický potok, Býškovický potok. Koryto toku Moštěnka se nachází na katastrálním území obcí Kroměříž, Chropyně, Skaštice, Šišemka, Břest, Žalkovice, Říkovice u Přerova, Horní Moštěnice, Kanovsko, Věžky u Přerova, Beňov, Prusy, Čechy, Domažlice, Turovice, Dřevohostice, Radkovy, Radkova Lhota, Blazíce, Žákovice, Vítonice u Bystřice pod Hostýnem, Horní újezd, Osíčko, Kyselovice, Plešovec, Miňůvky, Bílany. Tok byl přestaničen dle nejnovějšího geodetického zaměření. Pro orientaci uvádíme tabulku srovnání km s km TPE. TABULKA POROVNÁNÍ STANIČENÍ VYBRANÝCH OBJEKTŮ S TPE NA TOKU MOŠTĚNKA ÚSEK OD ZAÚSTĚNÍ DO MORAVY KM 0,000 - KM 36,807 NOVÉ STANIČENÍ ZE ZÚ OBJEKT STANIČENÍ DLE TPE KM KM 0,000 ZAÚSTĚNÍ DO MORAVY 0,000 0,959 SILNIČNÍ BET. MOST HORNÍ ZAHRADY 0,983 1,127 ZAÚSTĚNÍ MALÉ BEČVY 1,200 1,338 BETONOVÝ MOST CHROPYŇSKÝ 1,380 2,922 SILNIČNÍ BET. MOST SKAŠTICKÝ 2,940 3,608 ZAÚSTĚNÍ MELIORAČNÍHO PŘÍKOPU 3,660 3,986 ZAÚSTĚNÍ - MLÝNSKÝ NÁHON 4,050 4,664 CESTNÍ BET. MOST BŘESTSKÝ 4,720 6,315 ZAÚSTĚNÍ PŘÍTOKU RUMZA 6,362 8,123 SILNIČNÍ BET. MOST ŽALKOVICE 8,170 9,633 SILNIČNÍ BET. MOST ŘÍKOVICE 9,720 12,613 DOBRČICKÝ POTOK 12,671 12,985 VODOMĚRNÁ LAŤ 13,140 13,671 ŽELEZNIČNÍ MOST HORNÍ MOŠTĚNICE 13,720 5

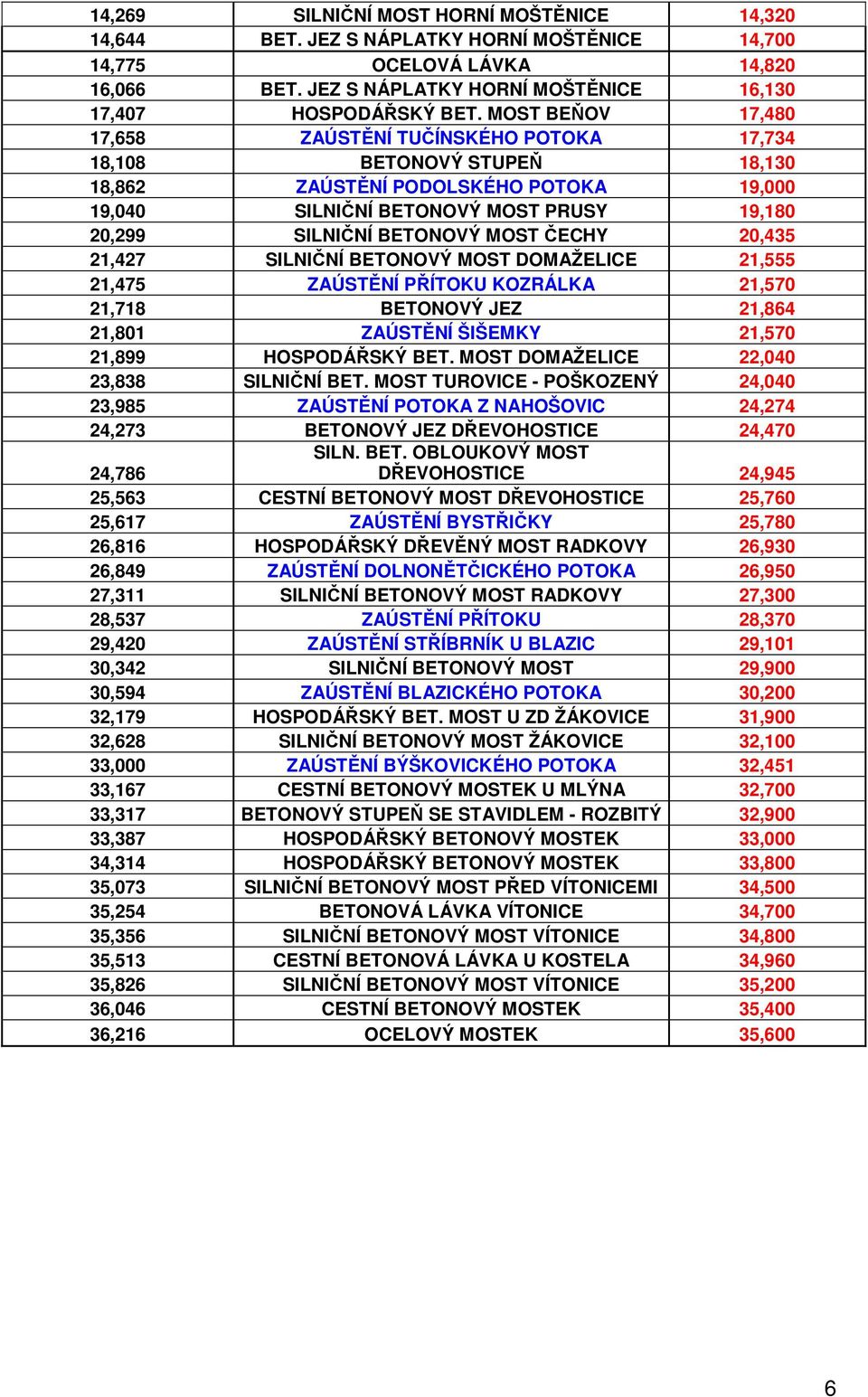

6 14,269 SILNIČNÍ MOST HORNÍ MOŠTĚNICE 14,320 14,644 BET. JEZ S NÁPLATKY HORNÍ MOŠTĚNICE 14,700 14,775 OCELOVÁ LÁVKA 14,820 16,066 BET. JEZ S NÁPLATKY HORNÍ MOŠTĚNICE 16,130 17,407 HOSPODÁŘSKÝ BET. MOST BEŇOV 17,480 17,658 ZAÚSTĚNÍ TUČÍNSKÉHO POTOKA 17,734 18,108 BETONOVÝ STUPEŇ 18,130 18,862 ZAÚSTĚNÍ PODOLSKÉHO POTOKA 19,000 19,040 SILNIČNÍ BETONOVÝ MOST PRUSY 19,180 20,299 SILNIČNÍ BETONOVÝ MOST ČECHY 20,435 21,427 SILNIČNÍ BETONOVÝ MOST DOMAŽELICE 21,555 21,475 ZAÚSTĚNÍ PŘÍTOKU KOZRÁLKA 21,570 21,718 BETONOVÝ JEZ 21,864 21,801 ZAÚSTĚNÍ ŠIŠEMKY 21,570 21,899 HOSPODÁŘSKÝ BET. MOST DOMAŽELICE 22,040 23,838 SILNIČNÍ BET. MOST TUROVICE - POŠKOZENÝ 24,040 23,985 ZAÚSTĚNÍ POTOKA Z NAHOŠOVIC 24,274 24,273 BETONOVÝ JEZ DŘEVOHOSTICE 24,470 24,786 SILN. BET. OBLOUKOVÝ MOST DŘEVOHOSTICE 24,945 25,563 CESTNÍ BETONOVÝ MOST DŘEVOHOSTICE 25,760 25,617 ZAÚSTĚNÍ BYSTŘIČKY 25,780 26,816 HOSPODÁŘSKÝ DŘEVĚNÝ MOST RADKOVY 26,930 26,849 ZAÚSTĚNÍ DOLNONĚTČICKÉHO POTOKA 26,950 27,311 SILNIČNÍ BETONOVÝ MOST RADKOVY 27,300 28,537 ZAÚSTĚNÍ PŘÍTOKU 28,370 29,420 ZAÚSTĚNÍ STŘÍBRNÍK U BLAZIC 29,101 30,342 SILNIČNÍ BETONOVÝ MOST 29,900 30,594 ZAÚSTĚNÍ BLAZICKÉHO POTOKA 30,200 32,179 HOSPODÁŘSKÝ BET. MOST U ZD ŽÁKOVICE 31,900 32,628 SILNIČNÍ BETONOVÝ MOST ŽÁKOVICE 32,100 33,000 ZAÚSTĚNÍ BÝŠKOVICKÉHO POTOKA 32,451 33,167 CESTNÍ BETONOVÝ MOSTEK U MLÝNA 32,700 33,317 BETONOVÝ STUPEŇ SE STAVIDLEM - ROZBITÝ 32,900 33,387 HOSPODÁŘSKÝ BETONOVÝ MOSTEK 33,000 34,314 HOSPODÁŘSKÝ BETONOVÝ MOSTEK 33,800 35,073 SILNIČNÍ BETONOVÝ MOST PŘED VÍTONICEMI 34,500 35,254 BETONOVÁ LÁVKA VÍTONICE 34,700 35,356 SILNIČNÍ BETONOVÝ MOST VÍTONICE 34,800 35,513 CESTNÍ BETONOVÁ LÁVKA U KOSTELA 34,960 35,826 SILNIČNÍ BETONOVÝ MOST VÍTONICE 35,200 36,046 CESTNÍ BETONOVÝ MOSTEK 35,400 36,216 OCELOVÝ MOSTEK 35,600 6

7 1.5. Popis stávajícího stavu koryta a objektů Úpravy na toku a hráze údaje HIMů na toku byly převzaty z TPE útvaru 209 Přehled hmotného investičního majetku ( dlouhodobého investičního majetku ) Povodí Moravy, s.p. : HIM Úprava Moštěnky- úsek ÚSTÍ ŘÍKOVICE ( km TPE 0,000 13,720 ) - hráze + úprava koryta jednoduchý ( dvojitý lichoběžník ) s opevněním kamennou patkou a kamennou dlažbou HIM Úprava Moštěnky- úsek ŘÍKOVICE - TUROVICE - ( km TPE 13,720 22,900 ) - hráze + úprava koryta - dvojitý lichoběžník s opevněním kamennou dlažbou HIM Úprava Moštěnky- úsek TUROVICE - ( km TPE 22,450 22,940 ) - úprava koryta - dvojitý lichoběžník s opevněním kamennou dlažbou HIM Úprava Moštěnky- úsek DŘEVOHOSTICE - ( km TPE 22,940 25,780 ) - stupně + úprava koryta - jednoduchý lichoběžník s opevněním kamennou dlažbou Současný stav koryta toku Zájmový úsek začíná od zaústění toku Moštěnka do řeky Moravy a končí v km 36,807. Moštěnka je převážně upraveným tokem, přesto má z větší části přirozený charakter toku. 7
