mark150s mark150/485s DDC regulátory Shrnutí
|
|
- Vítězslav Vaněk
- před 5 lety
- Počet zobrazení:
Transkript
1 mark150s mark150/485s DDC regulátory Shrnutí DDC (Direct digital control) regulátory mark150s a mark150/485s jsou volně programovatelné podstanice s ARM Cortex M4 procesorem a OS FreeRTOS. Jsou vhodná pro sbírání dat z měřičů energií. Umožňují také řízení menších aplikací (cca 30 fyzických datových bodů). Disponují jedním Ethernet portem a M-Bus rozhraním (pro 10 měřičů). Obsahují 4 AI, 4 DI, 4 DO a 3 čítací vstupy. Varianta mark150/485s disponuje také rozhraním RS485 pro připojení I/O modulů. Tento typ je náhradou za M007 a IPLC150. Použití Odečítání měřičů tepla, vody, elektrické energie, plynu atd. s komunikací M-Bus nebo s impulsním výstupem. Volně programovatelné jednotky pro systémy VVK a jiné aplikace s místním webovým serverem. Sběr, zpracování a prezentace dat po síti. Při uživatelském naprogramování převodník protokolů s možností prezentace dat. Funkce Podstanice obsahuje vestavěný operační systém FreeRTOS, který spouští Merbon runtime s aplikací. Lze využít také hodiny reálného času zálohované baterií, paměť Flash s operačním systémem, aplikací, dalšími daty (časové programy, nastavené hodnoty atd.) a watchdog. Nově lze využít také NVRAM paměť pro zálohování nastavení v případě náhlého vypnutí systému. Aplikace se tvoří a nahrává ve vývojovém prostředí Merbon IDE pomocí jazyka FUPLA (funkční bloky) nebo ST (strukturovaného textu). Limity velikosti aplikace závisí na počtu fyzických a softwarových datových bodů, počtu použitých funkčních domat mark150s 07/2016 Technické změny vyhrazeny. 1
2 bloků náročných na paměť (např. časové programy), úspornosti napsaného kódu a počtu spojení, které musí PLC obsloužit. Pro komunikaci s ostatními zařízeními lze využít u mark150s 1x Ethernet port, 1x sériové rozhraní M-bus (maximálně 10 měřičů). Dále jsou na desce pro odečty a regulaci 4 AI, 4 DI, 4 DO a 3 čítací vstupy. U typu mark150/485s 1x Ethernet port, 1x sériové rozhraní M-bus (maximálně 10 měřičů) a 1x sériové rozhraní RS485 pro rozšiřující I/O moduly. Dále jsou na desce pro odečty a regulaci 4 AI, 4 DI, 4 DO a 3 čítací vstupy. Podstanice obsahuje webový server pro vzdálený přístup a ovládání. Webové stránky se tvoří v Merbon HMI editoru, aplikaci, která je součástí balíku vývojových programů. Nahrání definice webu se následně provádí pomocí Merbon IDE. Modul se montuje na standardní DIN lištu. Jeho šířka je 158 mm. Technické údaje Napájení 10 V 35 V ss, 14 V 24 V st; max 10 VA Komunikace mark150s Ethernet M-Bus 1x Ethernet 10/100BaseT RJ45, 2 LED (link, data) integrované v konektoru COM1 podle ČSN EN , ČSN EN galvanicky oddělená, izolační napětí 1 kv ss; odolná proti trvalému zkratu na sběrnici; elektronická pojistka s indikací a automatickým vracením bit/s maximální délka sběrnice 1200 m maximální počet měřičů na sběrnici 10 Komunikace mark150/485s Ethernet M-Bus RS485 1x Ethernet 10/100BaseT RJ45, 2 LED (link, data) integrované v konektoru COM1 podle ČSN EN , ČSN EN galvanicky oddělená, izolační napětí 1 kv ss; odolná proti trvalému zkratu na sběrnici; elektronická pojistka s indikací a automatickým vracením bit/s maximální délka sběrnice 1200 m maximální počet měřičů na sběrnici 10 COM2 (K+, K-) galvanicky oddělená, izolační napětí 1 kv bit/s; parita a bity nastavitelné v SW maximální délka sběrnice 1200 m 2 07/2016 Technické změny vyhrazeny. domat mark150s
3 maximální počet modulů na sběrnici závisí na požadované době odezvy až 255 adres, pro běžné aplikace VVK se používá datových bodů na sběrnici 4x LED RUN, PWR, 1x M-Bus RxD/TxD Analogové vstupy Počet Rozsah měření napětí Rozsah měření odporu Rozlišení Frekvence měření Vstupní impedance 4, galvanicky odděleny od ostatních částí modulu do 1 kv ss V ss (nastavení vstupu viz Svorky-> Jumpery) Ohm, Ohm, čidla Pt100, Pt500, Pt1000, Ni , Ni (transformace se provádí v runtimu aplikace) (nastavení vstupu viz Svorky->Jumpery) 16 bit 1 / s > 10 MOhm Digitální výstupy Počet Typ relé Zatížení relé Max. napětí na kontaktech Max. proud kontakty 4 relé ve dvou dvojicích se společnou svorkou spínací 3 A při 250 V st, 3 A při 24 V ss kategorie AC-1 (všeobecné použití, neinduktivní zátěže) dle ČSN EN ed V st, 30 V ss 5 A Počet sepnutí min. 5*10 5 Digitální vstupy Počet Napětí Proud 4 vstupy pro bezpotenciálové kontakty 12 V ss 5 ma Čítačové vstupy Počet 3 Typ vstupů pro bezpotenciálové kontakty, se společnou svorkou (-) Max. vstupní frekvence Min. doba sepnutí Max. vzdálenost vstupu a měřičů 200 Hz 1 ms 10 m domat mark150s 07/2016 Technické změny vyhrazeny. 3
4 HW SW Obal Rozměry ARM M4 STMF MHz, 192 kb RAM, 3 MB Flash, 4 kb NVRAM Merbon IDE Merbon HMI Krabice z polyphenylene oxidu; šedá 158 (d) x 90 (š) x 58 (v) mm Krytí IP10 (ČSN EN 60529) Svorky šroubovací M3, průřez vodiče do 2,5 mm 2 Svorky Provozní podmínky Shoda se standardy Česká legislativa EU legislativa 5 40 C; 5 85 % relativní vlhkost; prostředí bez agresivních látek, kondenzujících par a mlhy (dle ČSN EN klimatická třída 3K3) EMC EN ed.3:2005, EN ed.3:2010 (průmyslové prostředí) elektrická bezpečnost EN ed.2: A11: A12: A1: A2:2014 omezování nebezpečných látek EN 50581:2012 NV č. 17/2003 Sb., technické požadavky na elektrická zařízení nízkého napětí NV č. 616/2006 Sb., technické požadavky na výrobky z hlediska jejich elektromagnetické kompatibility NV č. 481/2012 Sb., o omezení používání některých nebezpečných látek v elektrických a elektronických zařízeních Council Directive 2006/95/EC, health and low voltage equipment safety Council Directive 2004/108/EC, electromagnetic compatibility Council Directive 2011/65/EC, certain hazardous substances in electrical and electronic equipment 4 07/2016 Technické změny vyhrazeny. domat mark150s

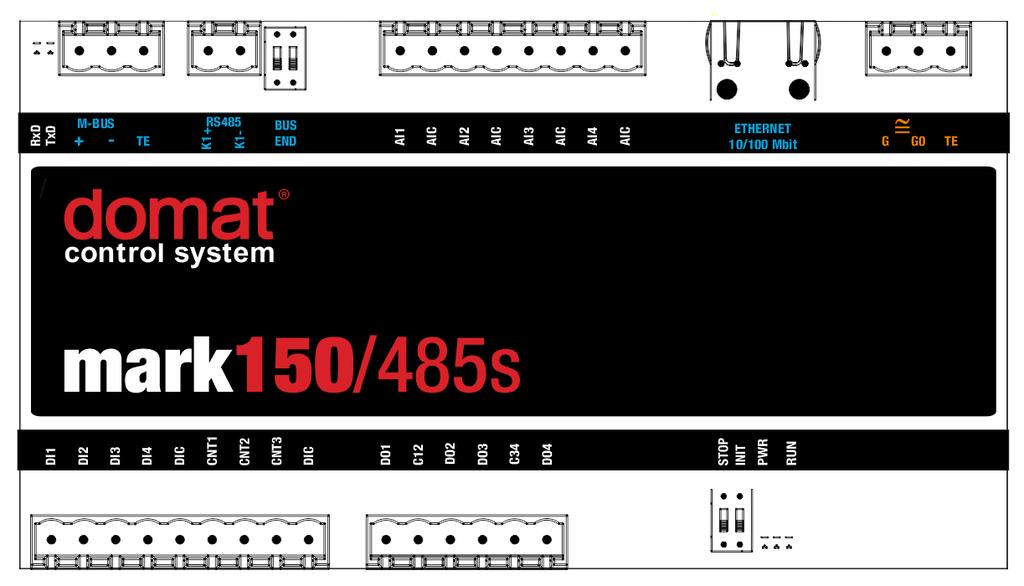

5 Svorky a konektory: M-Bus port COM1 - sběrnice pro připojení měřičů M-Bus, svorky +, - a TE (technická zem pro M-Bus, není propojena s hlavní TE svorkou modulu; běžně se nepřipojuje; propojuje všechny kovové části v galvanicky oddělené části M-Bus) RS485 port COM2 - sériová linka RS485, svorky K+, K- (pouze mark150/485s) AI1 analogový vstup 1 AIC zem analogových vstupů (společná) AI2 analogový vstup 2 AIC zem analogových vstupů (společná) AI3 analogový vstup 3 AIC zem analogových vstupů (společná) AI4 analogový vstup 4 AIC zem analogových vstupů (společná) Ethernet síťové rozhraní G napájení G0 napájení TE volitelné propojení na stínění DI1 digitální vstup 1 (pro bezpotenciálový kontakt, spojí se s DIC) DI2 digitální vstup 2 (pro bezpotenciálový kontakt, spojí se s DIC) DI3 digitální vstup 3 (pro bezpotenciálový kontakt, spojí se s DIC) DI4 digitální vstup 4 (pro bezpotenciálový kontakt, spojí se s DIC) DIC společný vodič pro digitální vstupy CNT1 impulsní vstup 1 (pro bezpotenciálový kontakt, spojí se s DIC) CNT2 impulsní vstup 2 (pro bezpotenciálový kontakt, spojí se s DIC) CNT3 impulsní vstup 3 (pro bezpotenciálový kontakt, spojí se s DIC) DIC společný vodič pro impulsní vstupy DO1 reléový výstup 1, v klidu rozpojen proti C12 C12 reléový výstup 1 a 2, společný vodič DO2 reléový výstup 2, v klidu rozpojen proti C12 DO3 reléový výstup 3, v klidu rozpojen proti C34 C34 reléový výstup 3 a 4, společný vodič DO4 reléový výstup 4, v klidu rozpojen proti C34 LED signalizace: RxD TxD zelená LED M-Bus příjem COM1 (bliká při příjmu; svítí trvale při zkratu nebo přetížení sběrnice) červená LED M-Bus vysílání COM1 (bliká při vysílání; svítí trvale při zkratu nebo přetížení sběrnice) RUN zelená LED systémový cyklus (OK: LED bliká v intervalu 1 s ON, 1 s OFF; CHYBA: jiný vzor blikání LED, LED trvale svítí nebo nesvítí) PWR DIP přepínače: zelená LED napájení (zap: napájení je OK; vyp: napájení není zapojeno, je slabý zdroj, došlo k poruše zdroje, ) domat mark150s 07/2016 Technické změny vyhrazeny. 5
6 BUS END INIT STOP Jumpery: DIP1 a DIP2 oba v poloze ON = ukončení sběrnice RS485; první a poslední modul na sběrnici mají mít ukončení sběrnice zapnuto (pouze mark150/485s) pokud je při startu v poloze ON, konfigurační parametry se nastaví na výchozí hodnoty (viz Merbon IDE konfigurační parametry; např. IP adresa, uživatel a heslo, nastavení databáze, proxy ) po přepnutí do polohy ON se zastaví vykonávání nahraného programu, ale runtime běží Jumpery jsou přístupné po odejmutí svorek AI. Výchozí nastavení je pro měření odporu (teploty). Pro měření napětí je třeba propojku přepojit: Odpor (teplota) Napětí AI1 J1=OFF, J2=ON J1=ON, J2=OFF AI2 J3=OFF, J4=ON J3=ON, J4=OFF AI3 J5=OFF, J6=ON J5=ON, J6=OFF AI4 J7=OFF, J8=ON J7=ON, J8=OFF Programování Merbon IDE Hlavní programovací nástroj je balík programů Merbon, který obsahuje I/O editor, grafický editor funkčních bloků (FBD), editor strukturovaného textu (ST) a kompiler (Merbon IDE). Dalším programem je editor webových stránek a LCD menu (Merbon HMI). Aplikační program se skládá z funkčních bloků nebo funkcí, které jsou uloženy v knihovnách. Ty obsahují funkce analogové i digitální, matematické bloky včetně goniometrických funkcí, časové programy, alarmové bloky a bloky s funkcemi VVK (rekuperace, výpočet rosného bodu, entalpie, střídání čerpadel atd.). Program lze sestavit také ve strukturovaném textu (ST) nebo kombinaci obou jazyků. Komunikace Výchozí nastavení sítě jsou: IP adresa maska sítě výchozí brána SSCP uživatel: admin heslo: rw Nezapomeňte si poznamenat nové přístupové údaje po jejich změně! Poté, co tyto hodnoty byly změněny, je možné uvést stanici do výchozího nastavení pomocí DIP switche INIT: nastavte ho do polohy ON a restartujte podstanici. Začne komunikovat na výchozí adrese a je možné ji detekovat pomocí Merbon IDE. Původně nastavené hodnoty jsou přepsány výchozími hodnotami. Podstanice může sdílet proměnné po síti Ethernet (například venkovní teplotu, požadavky na teplo) s ostatními podstanicemi. 6 07/2016 Technické změny vyhrazeny. domat mark150s
7 Runtime obsahuje drivery pro komunikaci I/O moduly i dalším subsystémy, například Modbus TCP / RTU (server/klient), M-Bus, IEC , SSCP a SoftPLC link. Kompletní seznam driverů je v konfiguračním dialogu pro komunikační kanál v poslední verzi Merbon IDE. V helpu Merbon IDE ověřte, že implementace protokolu v driveru podporuje požadované funkce. Je též možné napsat si vlastní komunikační driver pomocí funkcí I/O knihovny ve strukturovaném textu. Počet komunikačních kanálů (na sériových linkách, Ethernetu) směrem k I/O modulům a subsystémům přímo omezený není. Zaleží na volné výpočetní paměti PLC. Počet zároveň připojených klientů protokolem SSCP je maximálně 5. Do tohoto počtu se počítá například spojení z RcWare Vision, Merbon IDE, HT102/200, mobilní aplikace Merbon Menu Reader, spojení z ostatních stanic protokolem SSCP atd. Počet zároveň připojených klientů protokolem Modbus TCP na Modbus TCP server je maximálně 5. Ostatní klientské kanály (web, ) přímo omezené nejsou. Upozornění Přístroj obsahuje nedobíjitelnou baterii, která napájí systémové hodiny a zálohuje část paměti. Po skončení životnosti zařízení je vraťte výrobci nebo zlikvidujte v souladu s místními předpisy. domat mark150s 07/2016 Technické změny vyhrazeny. 7
8 Změny ve verzích 08/2015 První verze katalogového listu. 09/2015 Doplnění popisu svorek sériového rozhraní RS /2016 Přidány informace o nových komunikačních protokolech a limitech komunikace. Opravena informace o funkci STOP DIP přepínače. 8 07/2016 Technické změny vyhrazeny. domat mark150s
Shrnutí. Funkce. Pro komunikaci s ostatními zařízeními lze využít 1x port Ethernet, 1x sériové rozhraní RS485.
mark100 DDC regulátor Shrnutí DDC (Direct digital control) regulátor mark100 je volně programovatelná podstanice s ARM Cortex M4 procesorem a OS FreeRTOS. Je vhodná pro řízení menších aplikací (cca 30
VíceShrnutí. Funkce. Pro komunikaci s ostatními zařízeními lze využít 1x port Ethernet, 1x sériové rozhraní RS485.
mark100 DDC regulátor Shrnutí DDC (Direct digital control) regulátor mark100 je volně programovatelná podstanice s ARM Cortex M4 procesorem a OS FreeRTOS. Je vhodná pro řízení menších aplikací (cca 30
Vícemark150 mark150/485 DDC regulátory Shrnutí
mark150 mark150/485 DDC regulátory Shrnutí DDC (Direct digital control) regulátory mark150 a mark150/485 jsou volně programovatelné podstanice s ARM Cortex M4 procesorem a OS FreeRTOS. Jsou vhodná pro
