EXP-C, EXP-C16 EXP-C, EXP-C16. Ethernet IO moduly EXP-C EXP-C16 LAN. 1/6

Rozměr: px
Začít zobrazení ze stránky:

Download "EXP-C, EXP-C16 EXP-C, EXP-C16. Ethernet IO moduly EXP-C EXP-C16 LAN. www.metel.eu 1/6"

Transkript

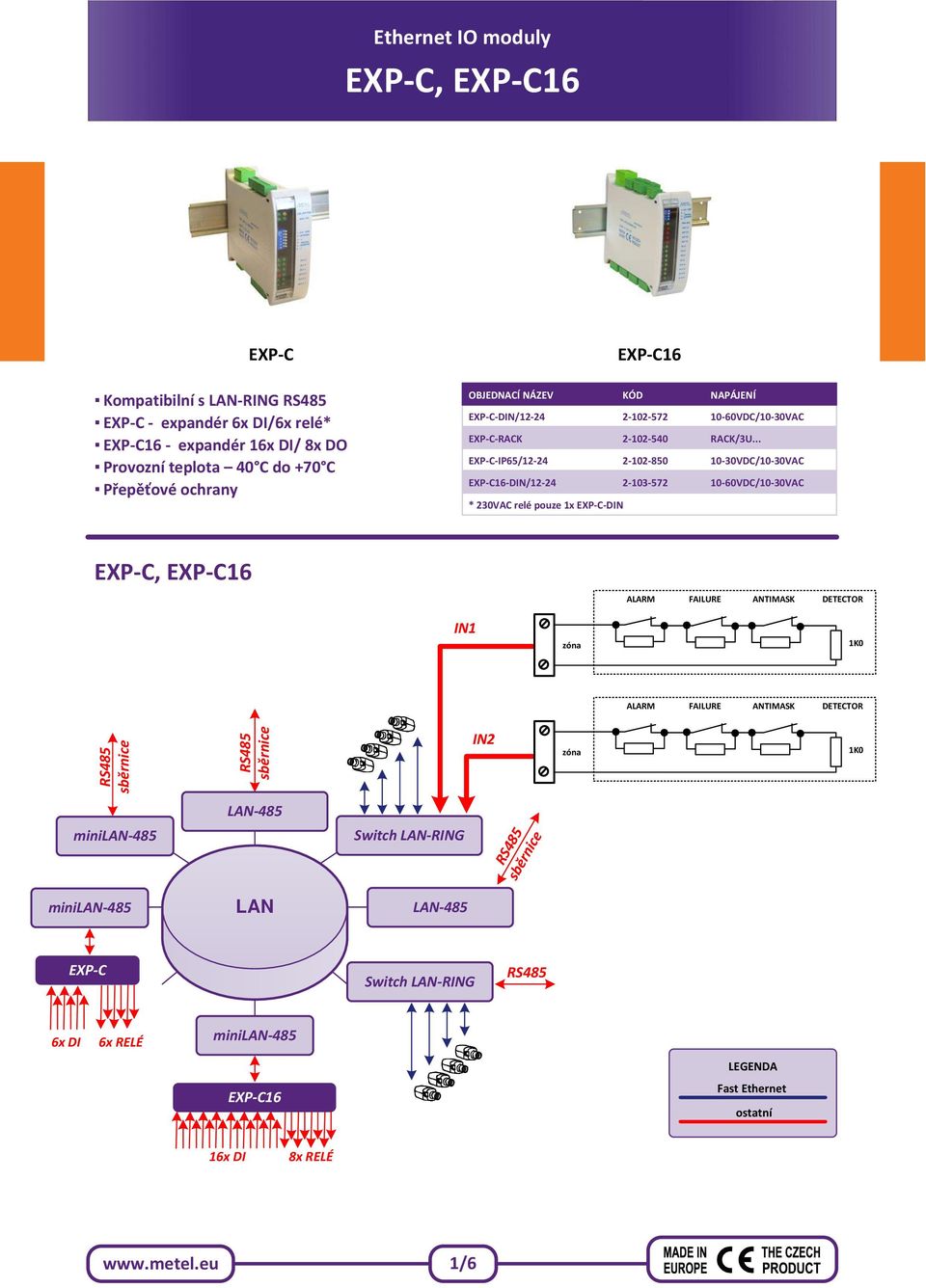

1 Ethernet IO moduly Kompatibilní s LAN-RING - expandér 6x DI/6x relé* 16 - expandér 16x DI/ 8x DO Provozní teplota 40 C do +70 C Přepěťové ochrany 16 OBJEDNACÍ NÁZEV KÓD NAPÁJENÍ -DIN/ VDC/10-30VAC -RACK RACK/3U... -IP65/ VDC/10-30VAC 16-DIN/ VDC/10-30VAC * 230VAC relé pouze 1x -DIN ALARM FAILURE ANTIMASK DETECTOR IN1 zóna 1K0 ALARM FAILURE ANTIMASK DETECTOR sběrnice sběrnice IN2 zóna 1K0 LAN-485 minilan-485 Switch LAN-RING sběrnice minilan-485 LAN LAN-485 Switch LAN-RING 6x DI 6x RELÉ minilan-485 LEGENDA 16 Fast Ethernet ostatní 16x DI 8x RELÉ 1/6

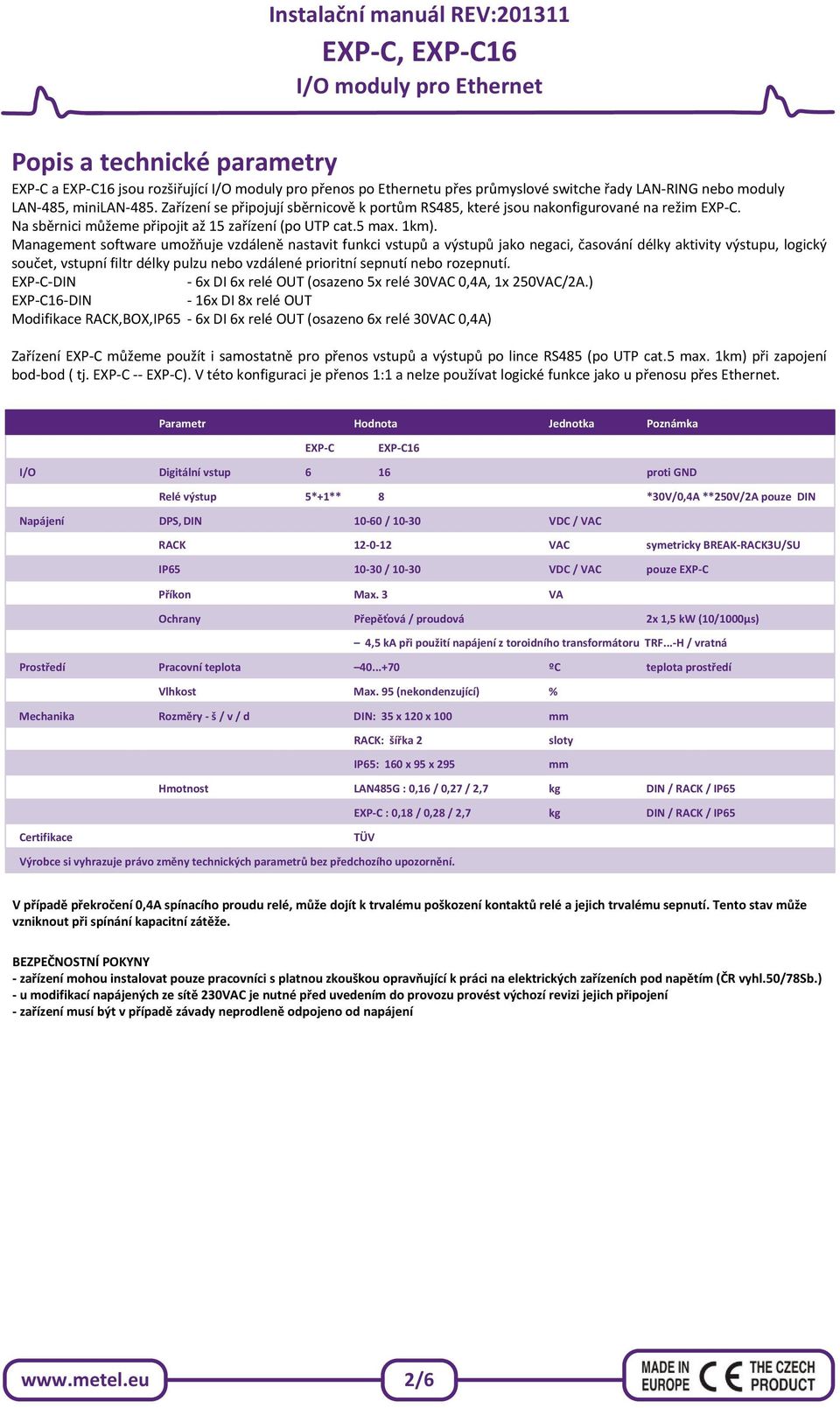

2 Popis a technické parametry a 16 jsou rozšiřující I/O moduly pro přenos po Ethernetu přes průmyslové switche řady LAN-RING nebo moduly LAN-485, minilan-485. Zařízení se připojují sběrnicově k portům, které jsou nakonfigurované na režim. Na sběrnici můžeme připojit až 15 zařízení (po UTP cat.5 max. 1km). Management software umožňuje vzdáleně nastavit funkci vstupů a výstupů jako negaci, časování délky aktivity výstupu, logický součet, vstupní filtr délky pulzu nebo vzdálené prioritní sepnutí nebo rozepnutí. -DIN - 6x DI 6x relé OUT (osazeno 5x relé 30VAC 0,4A, 1x 250VAC/2A.) 16-DIN - 16x DI 8x relé OUT Modifikace RACK,BOX,IP65-6x DI 6x relé OUT (osazeno 6x relé 30VAC 0,4A) Zařízení můžeme použít i samostatně pro přenos vstupů a výstupů po lince (po UTP cat.5 max. 1km) při zapojení bod-bod ( tj. -- ). V této konfiguraci je přenos 1:1 a nelze používat logické funkce jako u přenosu přes Ethernet. Parametr Hodnota Jednotka Poznámka 16 I/O Digitální vstup 6 16 proti Relé výstup 5*+1** 8 *30V/0,4A **250V/2A pouze DIN Napájení DPS, DIN / VDC / VAC RACK VAC symetricky BREAK-RACK3U/SU IP / VDC / VAC pouze Příkon Max. 3 VA Ochrany Přepěťová / proudová 2x 1,5 kw (10/1000µs) 4,5 ka při použití napájení z toroidního transformátoru TRF...-H / vratná Prostředí Pracovní teplota ºC teplota prostředí Vlhkost Max. 95 (nekondenzující) % Mechanika Rozměry - š / v / d DIN: 35 x 120 x 100 mm RACK: šířka 2 IP65: 160 x 95 x 295 sloty mm Hmotnost LAN485G : 0,16 / 0,27 / 2,7 kg DIN / RACK / IP65 : 0,18 / 0,28 / 2,7 kg DIN / RACK / IP65 Certifikace TÜV Výrobce si vyhrazuje právo změny technických parametrů bez předchozího upozornění. V případě překročení 0,4A spínacího proudu relé, může dojít k trvalému poškození kontaktů relé a jejich trvalému sepnutí. Tento stav může vzniknout při spínání kapacitní zátěže. BEZPEČNOSTNÍ POKYNY - zařízení mohou instalovat pouze pracovníci s platnou zkouškou opravňující k práci na elektrických zařízeních pod napětím (ČR vyhl.50/78sb.) - u modifikací napájených ze sítě 230VAC je nutné před uvedením do provozu provést výchozí revizi jejich připojení - zařízení musí být v případě závady neprodleně odpojeno od napájení 2/6

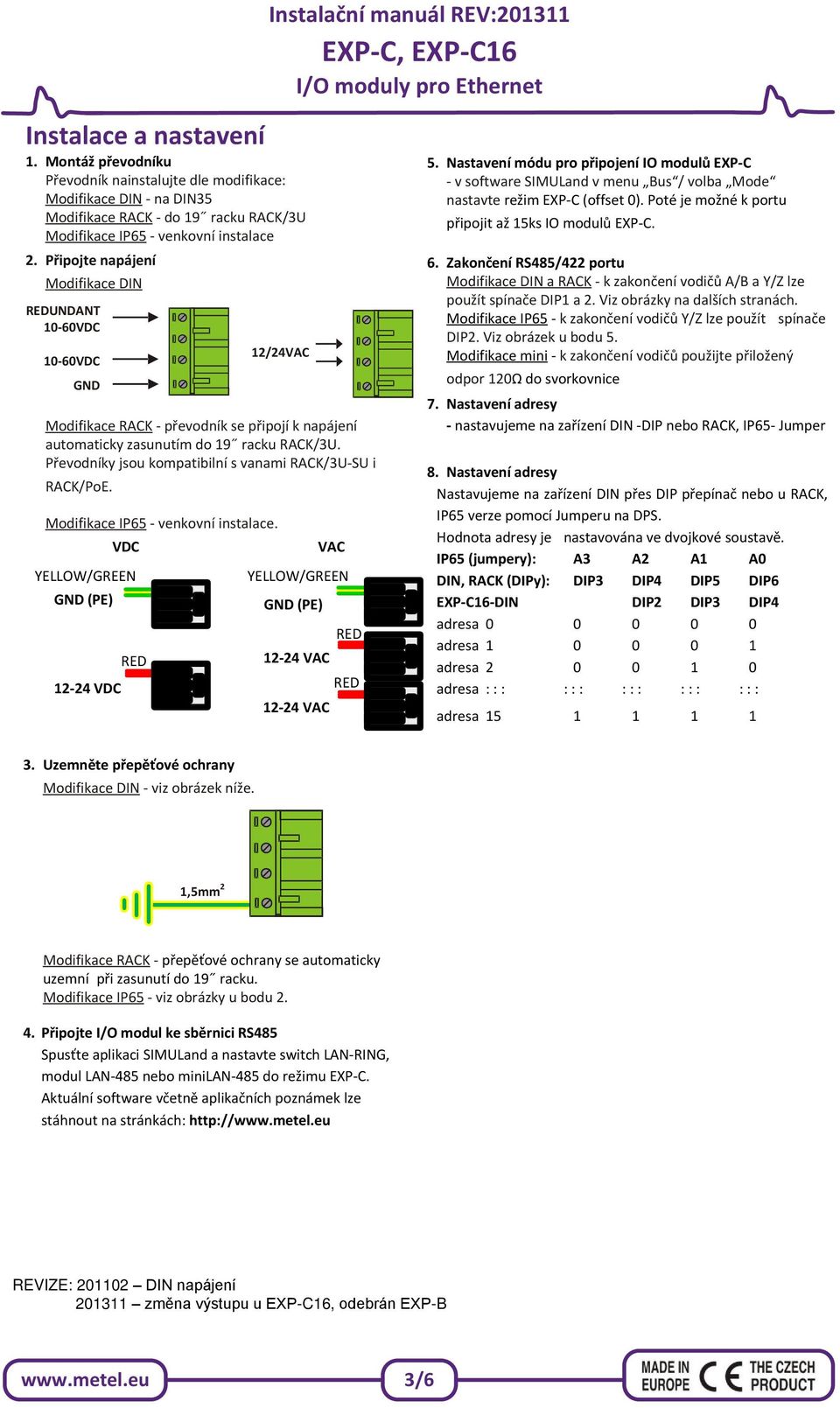

3 Instalace a nastavení 1. Montáž převodníku Převodník nainstalujte dle modifikace: Modifikace DIN - na DIN35 Modifikace RACK - do 19 racku RACK/3U Modifikace IP65 - venkovní instalace 2. Připojte napájení Modifikace DIN REDUNDANT 10-60VDC 10-60VDC Modifikace RACK - převodník se připojí k napájení automaticky zasunutím do 19 racku RACK/3U. Převodníky jsou kompatibilní s vanami RACK/3U-SU i RACK/PoE. Modifikace IP65 - venkovní instalace. VDC YELLOW/GREEN (PE) VDC RED 12/24VAC (PE) VAC VAC VAC YELLOW/GREEN RED RED 5. Nastavení módu pro připojení IO modulů - v software SIMULand v menu Bus / volba Mode nastavte režim (offset 0). Poté je možné k portu připojit až 15ks IO modulů. 6. Zakončení /422 portu Modifikace DIN a RACK - k zakončení vodičů A/B a Y/Z lze použít spínače DIP1 a 2. Viz obrázky na dalších stranách. Modifikace IP65 - k zakončení vodičů Y/Z lze použít spínače DIP2. Viz obrázek u bodu 5. Modifikace mini - k zakončení vodičů použijte přiložený odpor 120Ω do svorkovnice 7. Nastavení adresy - nastavujeme na zařízení DIN -DIP nebo RACK, IP65- Jumper 8. Nastavení adresy Nastavujeme na zařízení DIN přes DIP přepínač nebo u RACK, IP65 verze pomocí Jumperu na DPS. Hodnota adresy je nastavována ve dvojkové soustavě. IP65 (jumpery): A3 A2 A1 A0 DIN, RACK (DIPy): DIP3 DIP4 DIP5 DIP6 16-DIN DIP2 DIP3 DIP4 adresa adresa adresa adresa : : : : : : : : : : : : : : : adresa Uzemněte přepěťové ochrany Modifikace DIN - viz obrázek níže. 1,5mm 2 Modifikace RACK - přepěťové ochrany se automaticky uzemní při zasunutí do 19 racku. Modifikace IP65 - viz obrázky u bodu Připojte I/O modul ke sběrnici Spusťte aplikaci SIMULand a nastavte switch LAN-RING, modul LAN-485 nebo minilan-485 do režimu. Aktuální software včetně aplikačních poznámek lze stáhnout na stránkách: REVIZE: DIN napájení změna výstupu u 16, odebrán EXP-B 3/6

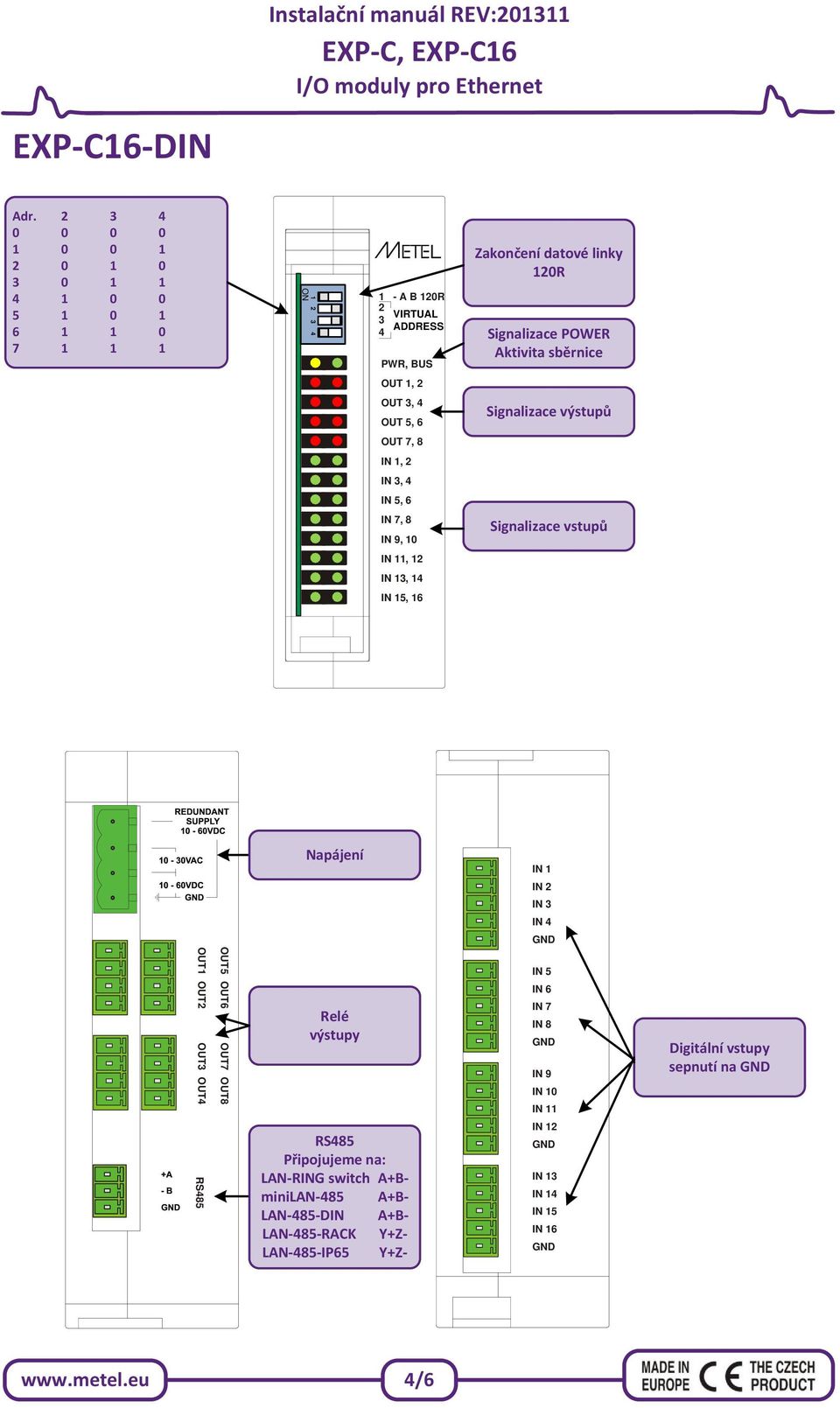

4 16-DIN Adr ON A B 120R 2 VIRTUAL 3 ADDRESS 4 PWR, BUS Zakončení datové linky 120R Signalizace POWER Aktivita sběrnice OUT 1, 2 OUT 3, 4 OUT 5, 6 Signalizace výstupů OUT 7, 8 IN 1, 2 IN 3, 4 IN 5, 6 IN 7, 8 IN 9, 10 Signalizace vstupů IN 11, 12 IN 13, 14 IN 15, 16 Napájení IN 1 IN 2 IN 3 IN 4 OUT1 OUT5 IN 5 OUT2 OUT3 OUT4 OUT6 OUT7 OUT8 Relé výstupy IN 6 IN 7 IN 8 IN 9 IN 10 IN 11 Digitální vstupy sepnutí na Připojujeme na: LAN-RING switch A+BminiLAN-485 A+B- LAN-485-DIN A+B- LAN-485-RACK Y+Z- LAN-485-IP65 Y+Z- IN 12 IN 13 IN 14 IN 15 IN /6

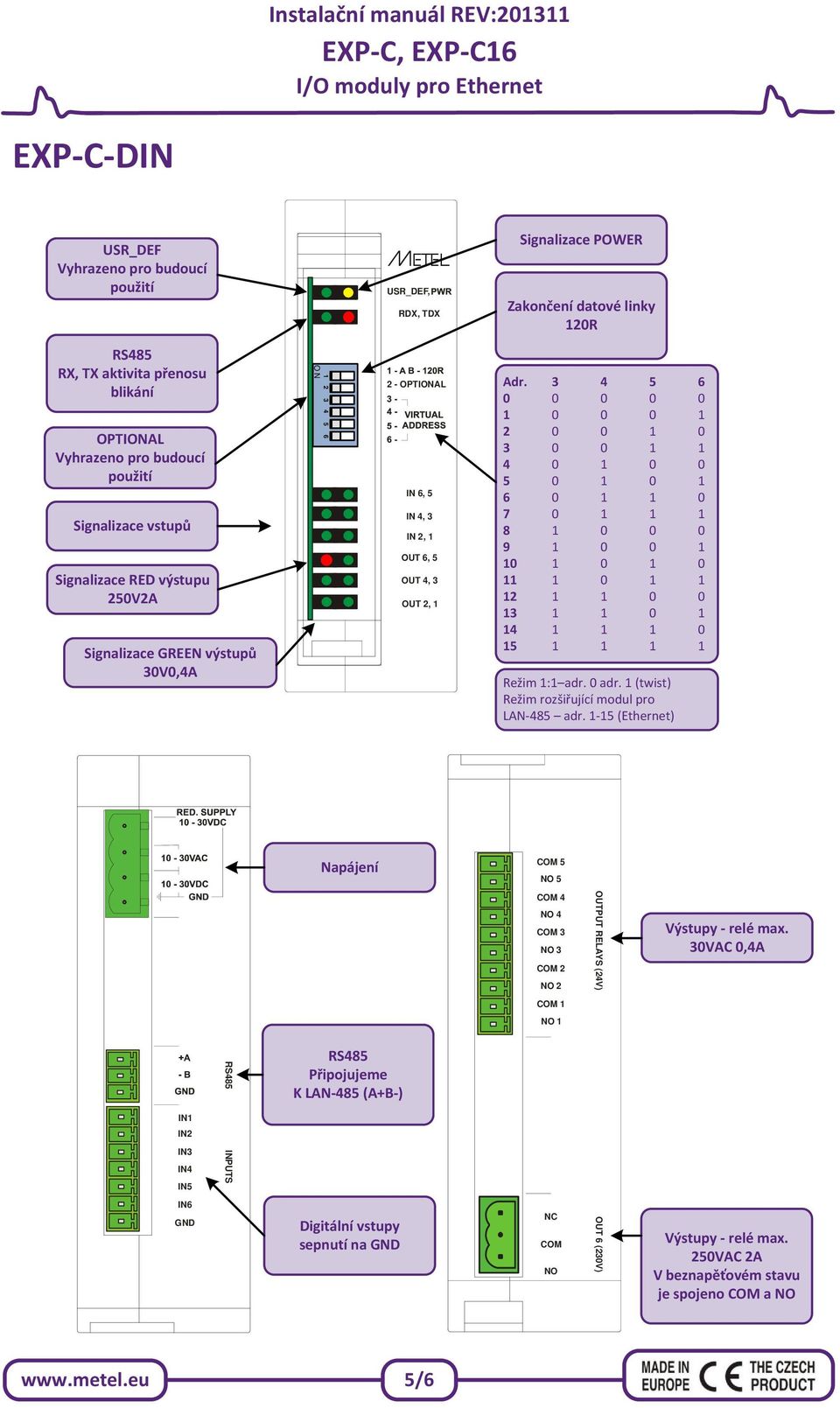

5 -DIN USR_DEF Vyhrazeno pro budoucí použití USR_DEF, RDX, TDX Signalizace POWER Zakončení datové linky 120R RX, TX aktivita přenosu blikání OPTIONAL Vyhrazeno pro budoucí použití Signalizace vstupů Signalizace RED výstupu 250V2A Signalizace GREEN výstupů 30V0,4A O N OPTIONAL IN 6, 5 IN 4, 3 IN 2, 1 OUT 6, 5 OUT 4, 3 OUT 2, 1 Adr Režim 1:1 adr. 0 adr. 1 (twist) Režim rozšiřující modul pro LAN-485 adr (Ethernet) Napájení COM 5 NO 5 IN1 IN2 IN3 IN4 IN5 IN6 INPUTS Připojujeme K LAN-485 (A+B-) Digitální vstupy sepnutí na COM 4 NO 4 COM 3 NO 3 COM 2 NO 2 COM 1 NO 1 NC COM NO OUTPUT RELAYS (24V) OUT 6 (230V) Výstupy - relé max. 30VAC 0,4A Výstupy - relé max. 250VAC 2A V beznapěťovém stavu je spojeno COM a NO 5/6

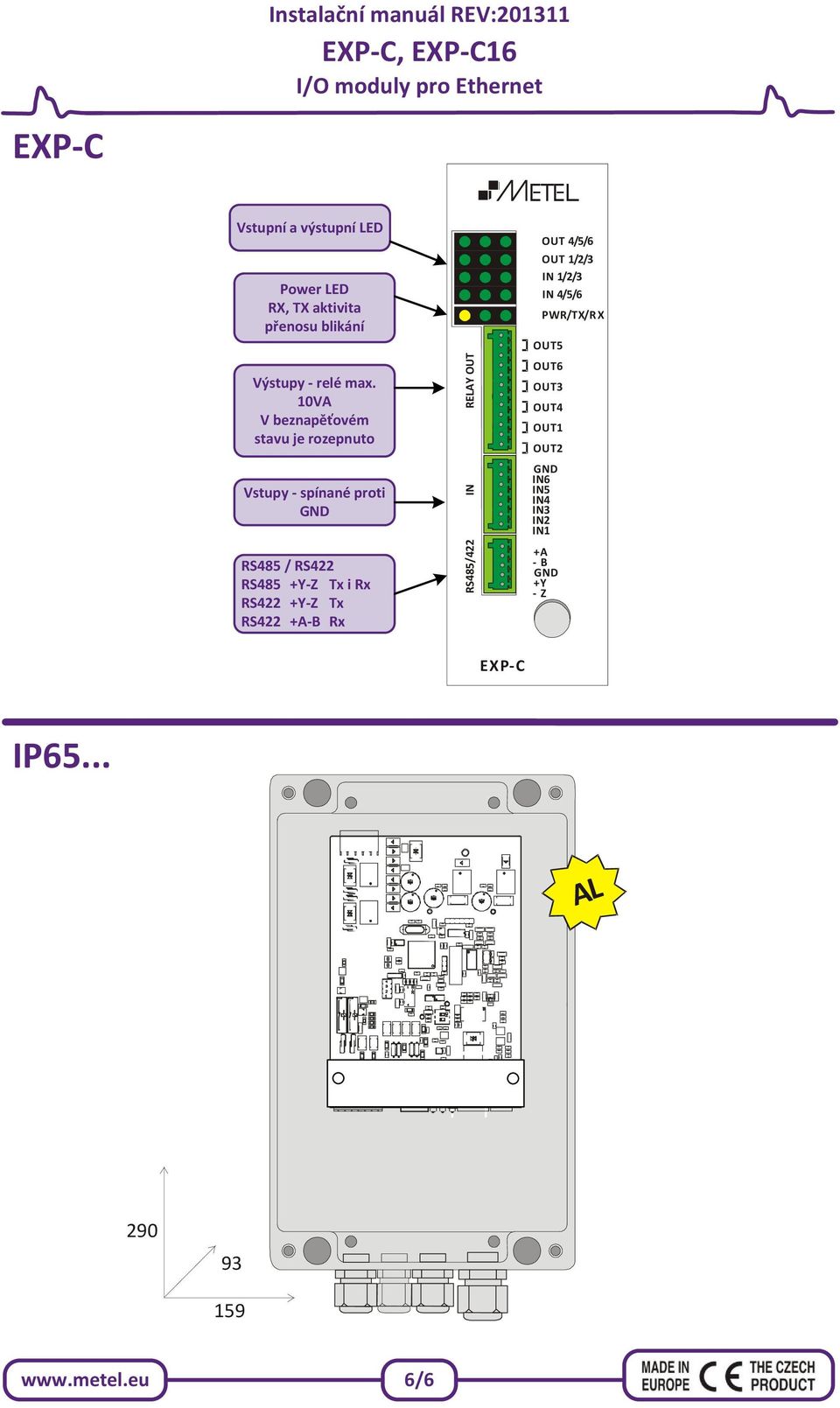

6 Vstupní a výstupní LED Power LED RX, TX aktivita přenosu blikání Výstupy - relé max. 10VA V beznapěťovém stavu je rozepnuto Vstupy - spínané proti / RS422 +Y-Z Tx i Rx RS422 +Y-Z Tx RS422 +A-B Rx RELAY OUT IN /422 OUT 4/5/6 OUT 1/2/3 IN 1/2/3 IN 4/5/6 PWR/TX/RX OUT5 OUT6 OUT3 OUT4 OUT1 OUT2 IN6 IN5 IN4 IN3 IN2 IN1 +A - B +Y - Z IP65... AL /6
