1 ZPRAVODAJ ČÍSLO 1/2012 Sázíme na služby, servis a podporu zákazníků OEZ se v posledních letech neustále rozrůstá, což je vidět nejen na počtu zaměstnanců. Jaká je z tohoto pohledu budoucnost firmy? Máme za sebou již pětileté období od počátku integrace do struktur Siemens. Během této doby došlo k vzájemnému poznání, ověření a potvrzení našich kompetencí. Především v oblasti výroby, výzkumu a vývoje proběhla naprostá harmonizace procesů. V současné době jsme nedílnou součástí významných vývojových a výrobních projektů s dopadem na celosvětové obchodní aktivity Siemens. Vedle toho úspěšně rozvíjíme obchodní a marketingové aktivity pod značkou OEZ. Můžete být konkrétnější? Co všechno se v OEZ podařilo? Od loňského roku vyrábíme v Letohradě vzduchové jističe. V nové výrobní hale a v navazujících provozech našlo práci na 200 lidí. Rozšiřujeme týmy našich konstruktérů, které jsou zapojeny do celosvětových vývojových projektů koncernu. Začali jsme s rozsáhlými rekonstrukcemi výrobních prostor právě proto, že řada z nových projektů se bude následně realizovat v OEZ. S rozšiřováním výroby souvisí také naše cesta na nedaleké Králicko. V tomto pohraničním regionu s vysokou nezaměstnaností jsme získali další výrobní objekty. V současné době tam pracuje přibližně osmdesát lidí, přičemž cílem je trojnásobek tohoto počtu. Co nového se objeví v sortimentu OEZ v letošním roce? I nadále rozšiřujeme portfolio přepěťových ochran. Tento sortiment navíc doplňujeme o softwarovou podporu v podobě programu pro výpočet rizik, nazvaného Prozik. Upozornil bych také na stále oblíbenější výhodná balení našich produktů z řady modulárních přístrojů Minia. Provedli jsme aktualizaci těchto balení, která nyní dodáváme na trh pod označením EXTRA. Tyto a další novinky představujeme na následujících stránkách. Ze změn v sortimentu OEZ je to tedy vše? S další novinkou se chystáme přijít v průběhu letošního roku. Chceme rozšířit portfolio úspěšných oceloplechových rozvodnic RZB z řady DistriTon o provedení s nižším počtem modulů. Další novinka už bohužel není pozitivní. Během několika měsíců ukončíme prodej oceloplastových rozvodnic s typovým označení RZA, obchodní ředitel Ing. Radim Adamec neboť jsme se s naším dodavatelem neshodli na podmínkách prodloužení spolupráce. Velmi nás tato situace mrzí a všem zákazníkům se omlouváme. Intenzivně však pracujeme na nápravě a pevně věřím, že do konce roku 2012 přijdeme s novým produktem. V současné době prochází krizí stavební trh v České i Slovenské republice. Jak se to dotýká elektrotechniky a tedy OEZ? Pokles investic ve stavebnictví i v energetice v řádech desítek procent je zřejmý. Obecně to ještě více zostřuje naše konkurenční prostředí a vede k boji o tržní podíly. Přestože jsme nuceni reagovat na snižující se cenové nabídky našich konkurentů, není to hlavní cesta, kterou bychom se chtěli ubírat. I nadále sázíme na služby, servis, obchodní a technickou podporu, které poskytujeme kompletnímu spektru našich zákazníků. OEZ vždy uměl překvapit zajímavou formou komunikace... A budeme se o to snažit i letos s naším novým konceptem. Elektrotechniky v Česku i na Slovensku oslovíme prostřednictvím situací z jejich prostředí. Věříme, že to bude vhodný nástroj i díky humoru a nadsázce, které jsou součástí naší komunikace. Berme život s nadhledem :-). Minia a DistriTon Jako tradičně i letos jsme rozšířili sortiment přepěťových ochran řady Minia, a to o nový svodič bleskových proudů B+C a o svodič přepětí D do instalační krabice. Upozorňujeme také na nová řešení rozvodnic a rozváděčových skříní Distri. Nadproudové spouště Výběr a definování nastavení nadproudové spouště je častým úkolem především pro projektanty. Proto jsme se rozhodli věnovat se po několika letech tomuto tématu podrobněji. Navíc jsme připravili příručku Nadproudové spouště. Preventivní údržba Vrstva vlhkého nebo jinak vodivého prachu může způsobit přeskok napětí a pokud se to stane na přívodu od transformátoru, škody na takovém rozváděči jsou značně vysoké. Jak škodám předcházet? Jak plánovat a provádět prevenci?

2 2 ČÍSLO 1/2012 OEZ ZPRAVODAJ OBSAH Rozhovor Sázíme na služby, servis a podporu zákazníků Novinky v přepěťových ochranách...2 Novinky v rozvodnicích a rozváděčových skříních Distri...4 Výběr a nastavení nadproudových spouští jističů Modeion...6 Poradenství nastavování nadproudových spouští jističů Modeion...7 Nový výpočtový program Prozik...8 Novinky v přepěťových ochranách Jako tradičně i v letošním roce se sortiment přepěťových ochran OEZ rozšířil o další, technicky vyspělejší provedení. Pokusíme se Vám je přiblížit v následujících řádcích. Provedení výkonný varistor typové označení SVBC- S svodič bleskových proudů a přepětí V hlavní prvek tvoří výkonový varistor BC v jednom přístroji je realizován jak první (T1), tak i druhý (T2) stupeň Toto řešení je určeno pro hladiny ochrany před bleskem LPL III a LPL IV. Je kompromisem mezi cenou a výkonem. Lze použít v aplikacích, kde je nižší riziko úrazu nebo vzniku hmotné škody z důvodu úderu blesku. Dosud OEZ dodával tyto svodiče v pevném jednopólovém provedení. 1+0 (TN-C) 1+1 (TN-S, TT) Proč provádět preventivní údržbu...10 Příručky elektrotechnika I a II (TN-C) Aktuality Dovoľujeme si Vás pozvať na Odborné semináre Sporiace konto pre projektantov Zpravodaj 1/2012 Vydal: OEZ s.r.o., Šedivská 339, Letohrad, tel: , fax: , oez.cz@oez.com, Ve spolupráci s OEZ Slovakia spol. s r.o., Rybničná 36c, Bratislava, tel.: , fax: , oez.sk@oez.com, Editor: Mgr. Tomáš Hermann Jazyková korektura: Libuše Schindlerová Technická korektura: Ing. Pavlína Trajtělová Grafická úprava a sazba: Roman Grus Tisk: TG Tisk s.r.o. Neprodejné Elektronická podoba na ks 1+0 (TN-C) Výhody: úspora času při instalaci jednotlivé póly přístroje jsou již propojeny v základně úspora času při revizích před revizí není nutné odpojovat přívodní vodiče úspora času při údržbě v případě potřeby vyměníme pouze výměnný modul Typové označení zůstává obdobné. Svodič bleskových proudů a přepětí Hlavní prvek tvoří výkonný varistor První i druhý stupeň ochrany (T1+T2) Impulzní proud na jeden pól přístroje Typ zapojení (3+0, 3+1, 4+0, ) Výměnný modul Kombinace základny a modulu Dálková signalizace poruchy Pro aplikace, kde nejsou použity žádné elektronické přístroje, první a druhý stupeň ochrany teoreticky stačí. Takový případ je ale v dnešní době spíše výjimkou. Většinou je potřeba ochránit proti přepětí právě citlivé spotřebiče. Pro tyto případy je třeba doplnit třetím stupněm ochrany T3. Třetí stupeň musí být umístěn co nejblíže chráněnému zařízení. Napětí indukované na dlouhých vodičích (více než 10 m) mezi poslední ochranou a chráně- 3+1 (TN-S, TT) SVBC 12,5 3 MZS ným zařízením může dosáhnout hodnoty, která zařízení spolehlivě zničí. V sortimentu OEZ jsou dvě provedení přepěťových ochran typu T3 s instalací na U lištu. V některých případech ale není podružný rozváděč dostatečně blízko a je třeba zařízení chránit jiným způsobem. Ideálním místem je zásuvka nn, která je v rámci pevné elektroinstalace nejblíže ke koncovému zařízení.

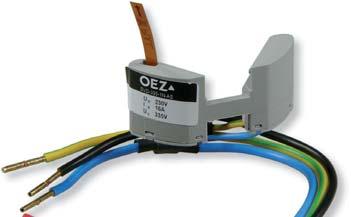

3 OEZ ZPRAVODAJ ČÍSLO 1/ Většina současných provedení přepěťových ochran do instalační krabice vyžaduje doplnění instalace o další instalační krabici. Je totiž téměř nemožné k existující zásuvce přidat přepěťovou ochranu a zapojit ji v souladu s předpisy pomocí příslušných svorek. OEZ přichází s revolučním provedením, které je možné díky svým výhodám instalovat do již existující zásuvky (resp. příslušné instalační krabice). Nové provedení se neinstaluje pod zásuvku, ale přímo po bocích instalační krabice. Dokonce jej lze instalovat i do mělkých instalačních krabic spolu se zásuvkou. V případě průběžného zapojení zásuvky využijeme již připravenou odbočku na vodičích. Není tedy nutné pro spojení více vodičů používat speciální svorky. Zařízení je vybaveno akustickou signalizací nefunkčnosti ochrany. Signalizaci je možné přerušit vytažením odpojovacího pásku. Technická podpora: Tel.: technicka.podpora.sk@oez.com SVD-335-1N-AS Nové zvodiče bleskových prúdov B + C Viete, ako lepšie chrániť majetok svojich zákazníkov? NÁHRADA SÚČASNÝCH PREVEDENÍ: SVBC-12,5-1 SVBC-12,5-1-S SVBC-50-N SVBC-12,5-3-MZ SVBC-12,5-3N-MZ SVBC-12,5-4-MZ * ďalšie prevedenia nájdete na stupeň ochrany T1 + T2 jedna základňa uľahčuje pripojenie odnímateľné prevedenie možnosť výmeny iba vadného modulu blesky do 100 ka I imp = 12,5 ka (skúšobná vlna 10 / 350 μs) Nový zvodič prepätia D do inštalačnej krabice k zásuvke SVD-335-1N-AS stupeň ochrany T3 k montáži do inštalačnej krabice k zásuvke na kompletné riešenie ochrany objektov akustická signalizácia pri poruche Život prináša prekvapenia, OEZ istotu.

4 4 ČÍSLO 1/2012 OEZ ZPRAVODAJ Novinky v rozvodnicích a rozváděčových skříních Distri Rozvodnice a rozváděčové skříně Distri představují ucelenou řadu rozvodnic a rozváděčových skříní, které lze použít v bytových aplikacích, v běžných rozvodech budov infrastruktury i ve velmi náročných průmyslových instalacích. Sortiment Distri je rozdělen do tří základních skupin, které jsou zastřešeny jednotlivými obchodními značkami. Představíme si převážně skupinu DistriTon, ve které proběhly nejvýraznější změny v sortimentu a jenom si připomene již zavedené skupiny DistriSet a DistriBox. DistriTon je skupina rozvodnic připravená pro snadné osazení modulárními přístroji Minia a čítá širokou nabídku v několika variantách. Druh rozvodnice Typ Popis Plastové Oceloplechové Novinkami v sortimentu jsou plastové RNG, RZG a RZV nahrazující rozvodnice COMBI, ORO a ERA, jejichž výroba byla ukončena. Jsou určeny pro osazení modulárními přístroji do 63 A. Hlavními výhodami je rozšíření rozměrových řad, a to až na 56 modulů po 14 modulech v řadě a doplněním rozvodnic o jednořadé s 18 moduly v řadě a o dvouřadé dokonce s 20 moduly v řadě. Tyto dvě zcela rozměrově nové rozvodnice jsou vhodné do míst prostorově omezených na výšku, například nad vstupní dveře. Počet modulů Počet řad RNG nástěnné, IP40 4 až 56 1 až 4 RZG zapuštěné, IP40 4 až 56 1 až 4 RZV zapuštěné, IP40 zkoušené žhavou smyčkou 850 C 14 až 56 1 až 4 pro montáž do dutých stěn ECO nástěnné, IP55 4 až 57 1 až 4 KJ a CT převlečné kryty 1 až 4 1 RZB zapuštěné, IP30 72 až až 6 RNB nástěnné, IP30 72 až až 6 Rozvodnice pro 18 a 40 modulů V základní výbavě nechybí U lišty spojené u zapuštěného provedení do odnímatelného rámu ulehčujícího osazení mimo základnu. Svorkovnice pro připojení PE a N vodičů jsou doplněny ještě o menší přídavné svorkovnice pro připojení N vodičů za proudovým chráničem. To vše zakrývá čelní kryt s výřezy 45 mm pro modulární přístroje, který je odnímatelný pouze nástrojem. výbava této rozvodnice obsahuje i montážní úchyty pro upevnění do sádrokartonu. Z původní řady zůstává již známé ECO, které disponuje vysokým krytím IP55. K příslušenství této rozvodnice je možné dokoupit i zámek do dveří. Dále do skupiny DistriTon patří oceloplechové zapuštěné rozvodnice RZB a nástěnné RNB pro osazení modulárními přístroji do 125 A. Nabízené jsou v provedení 24 modulů v řadě od 3 do 6 řad a 33 modulů v řadě od 4 do 6 řad. Rozsah osazení těchto rozvodnic je tedy od 72 do 198 modulů. Konstrukce je stavebnicová. Odnímatelný montážní rám je po osazení přístroji přišroubován do prostorné základny a je zakrytý čelním krytem vybaveným rychlouzá- DistriTon věry a nakonec i hloubkově nastavitelným rámem s dveřmi. Dalšími oceloplechovými rozvodnicemi je skupina DistriSet určená nejen pro montáž spínacích jistících přístrojů do 400 A, jako stykačů Conteo, jističů Modeion a pojistkových odpínačů Varius, ale i elektroměrů. Jsou vyráběny ve třech základních řadách zapuštěné, nástěnné a zapuštěné rozvodnice s požární odolností EI30. Vyrábí se v krytí IP43, šířkách 600, 800, 1000 a 1200 mm a výškách od 600 do 2000 mm. DistriSet Do skupiny DistriBox patří rozváděčové skříně pro průmyslové instalace vyžadující celkový jmenovitý proud rozváděče až 6300 A. Jedná se především o řadové skříně typu QA v krytí IP40 nebo IP55. Umístění vzduchových jističů Arion v těchto skříních umožňuje horizontální rošt, který je možné dokoupit v příslušentví. Pro menší aplikace jsou určeny nástěnné skříně typu NP v krytí IP65. Pro dodržení vysokého krytí je použit kvalitní na vzduchu expandovaný polyuretan nanesený technologií kontinuálního lití, která vytváří jednolitý blok těsnění bez spoje. Základna rozvodnice RZV je vyrobena z materiálu vyhovujícímu zkoušce žhavou smyčkou při teplotě 850 C a tím splňuje podmínky pro osazení do dutých stěn. Základní Upevnění do sádrokartonových příček Technická podpora: Tel.: technicka.podpora.sk@oez.com

5 OEZ ZPRAVODAJ ČÍSLO 1/ Život prináša prekvapenia, OEZ istotu.

6 6 ČÍSLO 1/2012 OEZ ZPRAVODAJ Výběr a nastavení nadproudových spouští jističů Modeion Výběr a definování nastavení nadproudové spouště je především pro projektanty častým úkolem. Proto jsme se rozhodli věnovat se tomuto tématu po několika letech znovu. 1. krok: výběr nadproudové spouště Správným výběrem nadproudové spouště předejdeme mnoha problémům, se kterými se pak často setkávají zejména koncoví uživatelé, ale i výrobci rozváděčů, elektromontážní firmy či revizní technici. Může být například zvolena jednodušší nadproudová spoušť, která neumožňuje nastavit vypínací charakteristiku vhodně k jištěnému zařízení nebo obvodu a nebo s ní nelze dosáhnout požadované selektivity. Z těchto důvodů pak často dochází k nežádoucímu vypínání jističe. To způsobuje v mnoha aplikacích nemalé škody výrobcům, například v hutním nebo sklářském průmyslu. Na výběr nadproudové spouště se musíme podívat i z ekonomického hlediska a v jednoduchých, nenáročných aplikacích zbytečně nepoužívat složité spouště, které jsou dražší. Jiný případ nastane, kdy neznáme dostatečně parametry zátěže a třeba i obvodu. Pak je dobré zvolit raději nadproudovou spoušť složitější, s větší možností nastavení, kterou lze při zprovoznění nastavit podle konkrétních požadavků. Níže jsou k jištěným zařízením přiřazeny nadproudové spouště se základními vlastnostmi, které pomůžou při jejím výběru. 2. krok: definování nastavení Nevhodné nastavení nadproudové spouště může mít za následek nežádoucí vypínání jističe v běžném bezporuchovém provozu nebo naopak jistič nebude vypínat při zkratu. Nastavení vypínací charakteristiky si můžeme rozdělit na dvě zásadní pásma. První pásmo: jištění proti přetížení (závislá časová spoušť) Často nazýváme toto pásmo tepelnou spouští. Příliš vysoké nastavení hodnoty tepelné spouště může vést k tepelnému přetěžování vedení nebo motorů a nakonec k poruše jištěného zařízení. U motorů je navíc nutné jištění i při výpadku fáze. Nízké nastavení hodnoty tepelné spouště naopak vede k již zmíněnému nežádoucímu vypínání jističe v běžném provozu. Například při nevhodném nastavení zpoždění tepelné spouště dochází k opakovanému vypínání jističe během rozběhu motoru. Tepelná paměť může být vypnuta pouze v ojedinělých případech, nikdy při jištění motorů, vedení a transformátorů. Při jištění např. bodových svářeček nebo kolejových jeřábů, kde dochází k pravidelnému cyklickému přetěžování, je možné tepelnou paměť vypnout. Tato zařízení jsou na taková přetížení dimenzována. Druhé pásmo: jištění proti zkratu (nezávislá časová spoušť) Toto pásmo nazýváme slangově zkratová spoušť. Nesprávné nastavení hodnoty zkratové spouště může mít daleko vážnější důsledky. Příliš nízko nastavená hodnota zkratové spouště bude opět způsobovat nežádoucí vypínání jističe. Hodnota zkratové spouště nastavená příliš vysoko může způsobit, že jistič při zkratu v obvodu vypne později nebo vůbec. V těchto dvou případech může dojít k velkým škodám na majetku, ale i na zdraví a životu osob. Vhodným nastavením zkratové spouště, případně zpožděním jejího vypínání, lze dosáhnout vyšší selektivity mezi jednotlivými jisticími prvky v obvodu, ať už se jedná o jističe nebo pojistky. Plná nebo alespoň částečná selektivita opět zabrání zbytečnému vypínání jističe. Tím se zbytečně neodpojují od napájení obvody, ve kterých není porucha. 3. krok: zapsání údajů do projektu Tento poslední krok je neméně důležitý jako dva předešlé. Je nutné, aby byl typ nadproudové spouště spolu s definovanými hodnotami nastavení nadproudové spouště uveden v projektu. Podle něj pak výrobce rozváděčů, elektromontážní firma nebo koncový uživatel nastaví nadproudovou spoušť. VEDENÍ pro jištění vedení je ekonomicky optimální nadproudová spoušť typu D a DTV3 Nadproudová spoušť typu D a DTV3 umožňuje: - přesně nastavit jmenovitý resp. redukovaný proud I R v rozsahu 0,4 1 I n - jištění vedení, kde na konci kabelu nepřevládá motorová zátěž - nastavení hodnoty proudu zkratové spouště na 4 nebo 8 násobek I R (BD250) resp. 4 nebo 12,5 násobek I R (BH630) v případě vyšších nároků při jištění vedení lze použít rozšířenou nadproudovou spoušť typu MTV8 v režimu TV Pokud máme následující požadavky, je výhodnější nadproudová spoušť typu MTV8 v režimu TV: - na konci kabelu převládá motorová zátěž lze nastavit zpoždění tepelné spouště, aby jistič nevypínal při rozběhu motorů - 2 hodnoty proudu zkratové spouště DTV3 jsou nedostatečné pro správné nastavení zkratové spouště v případě jednoduché aplikace při jištění vedení lze použít nadproudovou spoušť typu L a L001, které jsou vhodné pro aplikace, kde: - není potřeba přesně nastavit jmenovitý resp. redukovaný proud I R - si lze vybrat hodnotu I n z řady vyráběných jmenovitých proudů - není potřeba vypnout tepelnou paměť - v obvodu, kde nejsou velké proudové rázy - vyhovuje pevné nastavení hodnoty zkratové spouště na 4 násobek I n DISTRIBUČNÍ TRANSFORMÁTORY pro jištění distribučních transformátorů je optimální nadproudová spoušť typu D a DTV3 Nadproudová spoušť typu D a DTV3 umožňuje: - přesně nastavit jmenovitý resp. redukovaný proud I R v rozsahu 0,4 1 I n - jištění transformátorů, kde nepřevládá motorová zátěž nelze nastavit zpoždění tepelné spouště a umožnit tak rozběh motorů - nastavení hodnoty zkratové spouště na 4 nebo 8 násobek I R (BD250) resp. 4 nebo 12,5 násobek I R (BH630)

7 OEZ ZPRAVODAJ ČÍSLO 1/ MOTORY pro jištění motorů je optimální nadproudová spoušť typu M a MTV8 v režimu M Nadproudová spoušť typu MTV8 umožňuje: - přesně nastavit jmenovitý resp. redukovaný proud I R v rozsahu 0,4 1 I n - nastavit zpoždění tepelné spouště podle třídy rozběhu motoru 10A, 10, 20, 30 (lehký, střední, těžký, velmi těžký) - jistit motor při výpadku fáze jistič vypíná do 4 s GENERÁTORY pro jištění generátorů je optimální nadproudová spoušť typu MTV8 v režimu TV Nadproudová spoušť typu MTV8 umožňuje: - přesně nastavit jmenovitý resp. redukovaný proud I R v rozsahu 0,4 1 I n - nastavit nízké hodnoty zkratového proudu např. na 2 nebo 3 násobek I R Štítky nadproudových spouští Nastavení I R musí odpovídat jmenovitému proudu jištěného zařízení. Nízko nastavená hodnota I R - nežádoucí vypínání v normálním provozu Vysoko nastavená hodnota I R - přetížení zařízení nebo i jeho zničení Tepelná paměť musí až na výjimky zůstat zapnutá t (t) Vypnutá tepelná paměť t (0) - při vypnuté tepelné paměti není zařízení chráněno proti opakovanému přetížení Nastavení t R musí odpovídat třídě rozběhu motoru. Nízko nastavená hodnota t R - nežádoucí vypínání při rozběhu motoru Vysoko nastavená hodnota t R - přetížení zařízení nebo i jeho zničení Režim TV a M Režim TV - pro jištění vedení a transformátorů Režim M - pro jištění motorů - aktivní podproudová spoušť: při výpadku fáze do 4 s vypíná Hodnota I i musí být nastavena výše než maximální proud jištěného zařízení. Nízko nastavená hodnota I i - nežádoucí vypínání v normálním provozu, např. při spuštění motoru Hodnota I i nesmí být nastavena příliš vysoko, aby splňovala podmínky pro automatické odpojení v případě poruchy. Vysoko nastavená hodnota I i - zařízení není chráněno v případě zkratu - jistič odpojí obvod později než předepisuje norma (ČSN EN ) pro daný případ Poradenství tel nastavování nadproudových spouští jističů Modeion vysvětlíme Vám, jaká je logika nastavování konkrétní nadproudové spouště pokud znáte parametry jištěného zařízení, doporučíme Vám konkrétní nastavení všech regulačních prvků (kontrola programem Sichr) pokud neznáte všechny parametry jištěného zařízení, doporučíme Vám postup k eliminování hlavních rizik pomůžeme Vám s konzultací u projektantů můžete využít Servisní službu OEZ k nastavení jističe přímo na stavbě, při které získáte také protokol K usnadnění práce projektantů jsme připravili příručku Nadproudové spouště, změny v Sichru a znalostní soutěž. Věříme, že správně nadefinovaný projekt usnadní práci všem. Další informace můžete získat na lince technické podpory kompaktních jističů Modeion. Technická podpora: Tel.: technicka.podpora.sk@oez.com

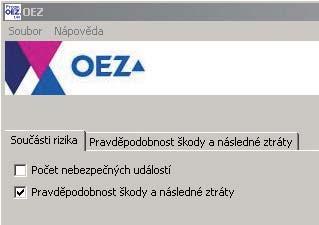

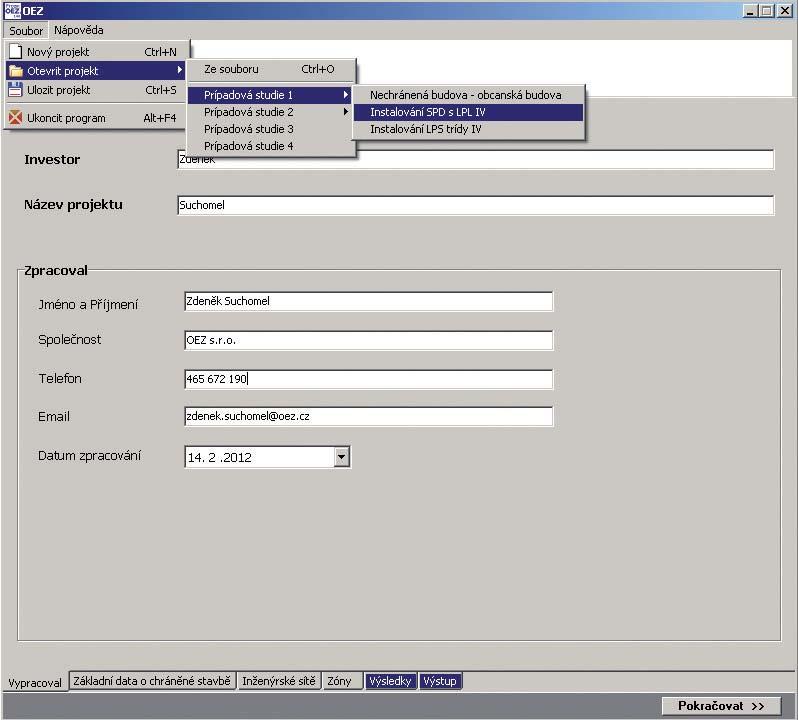

8 8 ČÍSLO 1/2012 OEZ ZPRAVODAJ Nový výpočtový program - Prozik Úvodem Ochranu proti škodám, které může způsobit blesk, lidé řeší již mnoho let. Chránit sebe i svůj majetek je přirozené. Vyhláška o technických požadavcích na stavby č. 268/2009 nejen uvažuje prevenci proti škodám způsobeným úderem blesku, ale dokonce stanovuje povinnost provést výpočet řízení rizika u všech staveb, kde by mohl blesk mimo jiné způsobit ohrožení života nebo zdraví osob. Tento výpočet musí být proveden podle nového souboru norem ČSN EN 62305, konkrétně části druhé. Numerický výpočet podle výše jmenované normy je poměrně rozsáhlý, a tak OEZ vytvořil program, který tento výpočet podstatně urychlí. Výstupem programu je textový soubor obsahující výpis nastavených hodnot, zhodnocení výsledků a návrh konkrétního řešení ochrany. Tento výstup je použitelný jako příloha celkového projektu elektro. V tomto článku Vás seznámíme s ovládáním programu a následně s principem zadávání dat a vyhodnocení výsledků nového programu na výpočet rizik Prozik. Obsluha programu Po spuštění programu se dostáváme na úvodní kartu s informacemi o projektu. Jednotlivá pole postupně vyplníme a poté přejdeme na další kartu pomocí tlačítka vpravo dole Pokračovat. V průběhu zadávání dat je třeba vyplnit několik takových karet. Jsou na nich především informace o chráněné stavbě, připojených inženýrských sítích a použitých elektrických zařízeních. Pokud je třeba se vrátit zpět k již vyplněným údajům, použijeme tlačítko Zpět. Mezi jednotlivými kartami je zároveň možné se přepínat kliknutím na příslušné záložky (dole). Hlavní menu je standardní. V menu Soubor nalezneme základní příkazy pro správu souborů. Lze založit nový projekt, otevřít již uložený (rozpracovaný) projekt nebo načíst jednu ze čtyř případových studií z ČSN EN Dále lze projekt a nebo jeho výstup uložit, případně program ukončit. V menu Nápověda nalezneme na první pozici v menu možnost Nápověda zapnuta. V tomto stavu se po kliknutí na určitou oblast na kartách zobrazí nápověda odpovídající danému tématu. Program nabízí i další formu nápovědy. Zastavíme-li kurzor myši nad některou z oblastí, zobrazí se po několika vteřinách krátký vysvětlující text. Obě tyto nápovědy lze v menu vypnout. Zadání informací potřebných k provedení výpočtu Pro korektní výpočet je nutné informace o chráněné stavbě, inženýrských sítích k ní připojených, vnitřních systémech a další. Podrobný příklad je zpracován ve Sborníku k seminářům OEZ Základní data o chráněné stavbě Riziko ztrát způsobených úderem blesku závisí na počtu nebezpečných událostí, pravděpodobnosti, že nebezpečná událost způsobí ztrátu, a velikosti dané ztráty. Na kartách Základní data o chráněné stavbě, Inženýrské sítě a Vnitřní zařízení zadáváme postupně potřebné informace. Zóny charakteristiky vnitřních systémů Co je to zóna? Každou stavbu můžeme rozdělit na zóny. Jsou to části stavby, které vykazují homogenní parametry. Stavbu můžeme uvažovat jako jedinou zónu nebo ji rozdělit na více zón. Rozdělením na zóny je výsledek přesnější a ve většině případů dochází je snížení vypočteného rizika. Výsledky Po vyplnění všech potřebných údajů můžeme přejít k vyhodnocení výsledků. Na kartě Vypočtené hodnoty jsou zobrazena jednotlivá rizika a jejich součásti. V horní části je možné zaškrtnutím příslušného políčka zapnout i zobrazení informací o počtu nebezpečných událostí, pravděpodobnostech škod nebo následných ztrátách. Implicitně je nastaveno zobrazení celkových hodnot. Je však možné hodnoty zobrazit i pro jednotlivé zóny. Vyhodnocení výsledků Pokud některé z rizik překračuje přípustné hodnoty, je zobrazeno červenou barvou. V takovém případě musí být provedeny takové

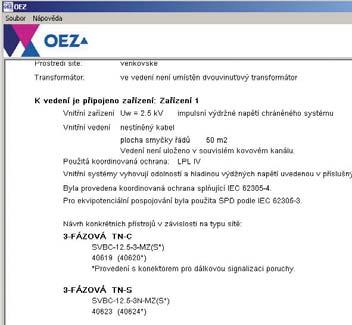

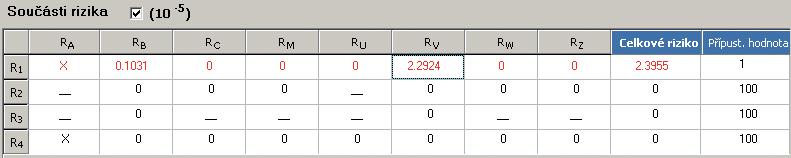

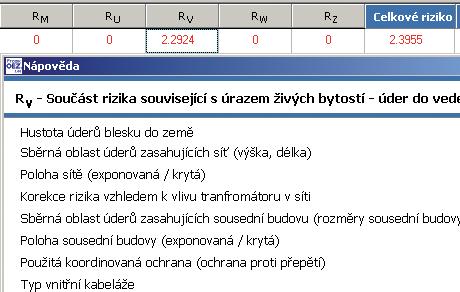

9 OEZ ZPRAVODAJ ČÍSLO 1/ změny parametrů, které vedou ke snížení rizika pod stanovenou mez. Z tabulky (vpravo) je zřejmé, že nejvíce zvyšuje riziko součást rizika R v, která souvisí s úderem blesku do vedení. Klepnutím na pole R v se rozbalí seznam parametrů, které ovlivňují danou část rizika. Jednotlivé řádky fungují jako odkaz na konkrétní kartu, kde se daný parametr nastavuje. Evidentně instalace přepěťových ochran snížila součást rizika R V a tím i výsledné riziko. Stavba je tedy dostatečně chráněna proti škodám způsobeným údery blesku. Výstup programu Tyto výsledky jsou společně se všemi informacemi o zadaných parametrech součástí textového výstupu, který je možné použít jako přílohu elektro projektu. Výstup obsahuje i konkrétní návrh typu přepěťové ochrany pro nn sítě. V prvním kroku se tedy pokusíme snížit celkové riziko instalováním SPD na vstup služeb (karta Vnitřní zařízení oddíl Použitá koordinovaná ochrana ). Technická podpora: Tel.: technicka.podpora.sk@oez.com Závěr Provádět analýzu rizik je u nových projektů povinné. Připravili jsme pro Vás program, který Vám pomůže splnit tuto povinnost za relativně krátkou dobu. Další projekt může být pouze určitou obměnou již existujícího projektu. V takovém případě může celý výpočet zabrat cca 10 minut včetně tisku závěrečné zprávy. Softwarová podpora Výpočtový program Sichr Program pro výpočet rizik Prozik Sledujte novinky na: Konfigurátor pro specifikaci produktů Prohlížeč ProDok - 2D výkresy a 3D modely přístrojů OEZ OEZ - CAD 2D výkresy, menu pro AutoCAD Podpora CAD/CAE - databáze produktů OEZ do sofistikovaných projekčních systémů

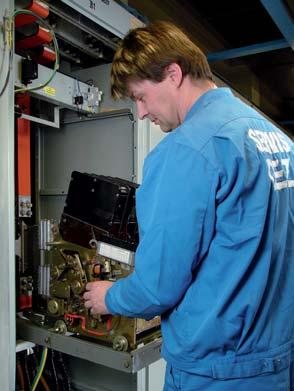

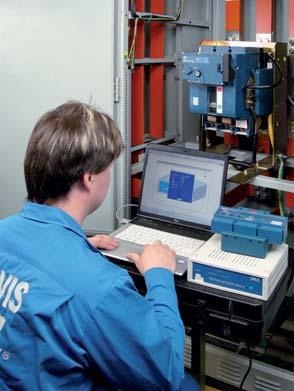

10 10 ČÍSLO 1/2012 OEZ ZPRAVODAJ Proč provádět preventivní údržbu? Vrstva vlhkého nebo jinak vodivého prachu může způsobit přeskok napětí a pokud se to stane na přívodu od transformátoru, škody na takovém rozváděči jsou značně vysoké. Navíc se k této škodě musí připočítat výpadek v dodávce elektrického proudu, který následně způsobí ztráty ve výrobě nebo na zboží a surovinách podléhajících zkáze. V některých případech mohou tyto ztráty mnohonásobně převýšit hodnotu zničeného rozváděče. Dopustit tento stav nikdo nechce. Jak mu předejít? součástí elektrických rozvodů jsou především rozváděče vybavené nejrůznějšími přístroji pro ovládání a jištění. Podle náročnosti provozu, zatížení a prostředí, ve kterém jsou umístěny, potřebují rozváděče jako celek ale i jednotlivé přístroje pravidelnou údržbu. Pokud se například v zařízeních s velkou četností spínání nebo v prostorách se zvýšenou prašností neprovádí pravidelné kontroly a řádné čištění, hrozí velmi vážné riziko poruch v ovládacích obvodech. Hrozí nechtěné výpadky a časem i těžší havárie. Každé technické zařízení potřebuje určitou péči, aby spolehlivě pracovalo co možná nejdéle. Nejsou to jen stroje a výrobní celky, jsou to samozřejmě i elektrické rozvody. Základní Každý provozovatel elektrických zařízení by měl samozřejmě velmi dobře znát legislativní nařízení a tedy vědět, že je povinen udržovat elektrická zařízení v takovém stavu, aby nebyla ohrožena bezpečnost osob a majetku před poškozením nebo zničením. Pravidelné revize popisuje norma ČSN a prováděcí norma ČSN Norma ukládá revizním technikům zkontrolovat stav jednotlivých obvodů, provést měření a zjistit, zda elektrické zařízení odpovídá platným normám a předpisům. Mimo jiné také ověřit, zda je zařízení instalováno a provozováno dle podmínek stanovených výrobcem. Pro revizní techniky a provozovatele elektrických zařízení proto máme k dispozici podrobnou katalogovou dokumentaci a návody k použití všech přístrojů. Tyto dokumenty jsou k dispozici jak v tištěné verzi, tak ke stažení na webových stránkách OEZ. Jak plánovat a provádět prevenci? Připravili jsme příručku Preventivní prohlídky, která obsahuje praktické rady k ověření funkcí přístrojů. Poradí také, kdy je již nutné pozvat zkušeného technika ze servisních služeb OEZ. Naši odborníci jsou velmi dobře vybavení jak znalostmi, tak technikou. Dokáží rychle ověřit kompletní funkci a stav přístrojů. V případě potřeby také mohou přímo na místě přístroj nebo zařízení opravit. Technická podpora: Tel.: technicka.podpora.sk@oez.com Příručky elektrotechnika: Jistící přístroje I a II Společnost OEZ je mnoho let známa jako významný výrobce a dodavatel ochranných a spínacích přístrojů nízkého napětí vysoké technické úrovně a kvality. Je známa ale také jako společnost poskytující rozsáhlou technickou podporu. V rámci této podpory předkládáme Vám, našim partnerům, mimo jiné také příručky elektrotechnika Jistící přístroje I a Jistící přístroje II. Příručka Jistící přístroje I v úvodní části pojednává o jednotlivých druzích jistících přístrojů. V této souvislosti je uvedeno jejich rozdělení, popis základních částí, vysvětleny principy funkce a uvedeny jejich důležité vlastnosti. Střední část příručky Jistící přístroje I je věnována jištění, tj. ochraně elektrických zařízení proti nadproudům. Nejdříve je vysvětlen princip oteplování elektrických zařízení v důsledku proudu, který jimi prochází a v návaznosti uvedeno odvození ideálního průběhu vypínací charakteristiky jistícího přístroje. Dále je věnován prostor jištění vedení včetně vedení tvořeného paralelními kabely. Poslední část doplňující, je věnována problematice zkratových proudů a ekonomické optimalizaci průřezu silových kabelů nízkého napětí. Příručka Jistící přístroje II se zabývá v úvodní části jištěním dalších elektrických zařízení. Jsou uvedeny možné způsoby a podmínky jištění nejpoužívanějšího druhu elektromotoru, tj. trojfázových asynchronních motorů s kotvou nakrátko. Prostor je věnován také jištění distribučních transformátorů, odpínačů, proudových chráničů, kompenzačních kondenzátorů a polovodičových zařízení. Pozornost je věnována také jištění fotovoltaických zdrojů jak na stejnosměrné, tak také na střídavé straně. Obsahem další části je koordinace jistících přístrojů, tj. selektivita a kaskádování jistících přístrojů. Předposlední část je věnována ochraně před úrazem elektrickým proudem automatickým odpojením od zdroje při poruše pomocí jistících přístrojů. Závěrečnou část - doplňující, tvoří slovník pojmů z oblasti ochranných přístrojů, výčet kategorií užití pro spínací a řídící přístroje nízkého napětí, typy koordinace spínacích přístrojů s jistícími přístroji zajišťujícími jim ochranu proti zkratu, stupně ochrany krytem elektrických zařízení a na konec seznam norem uvedených v příručce s plným jejich názvem.
