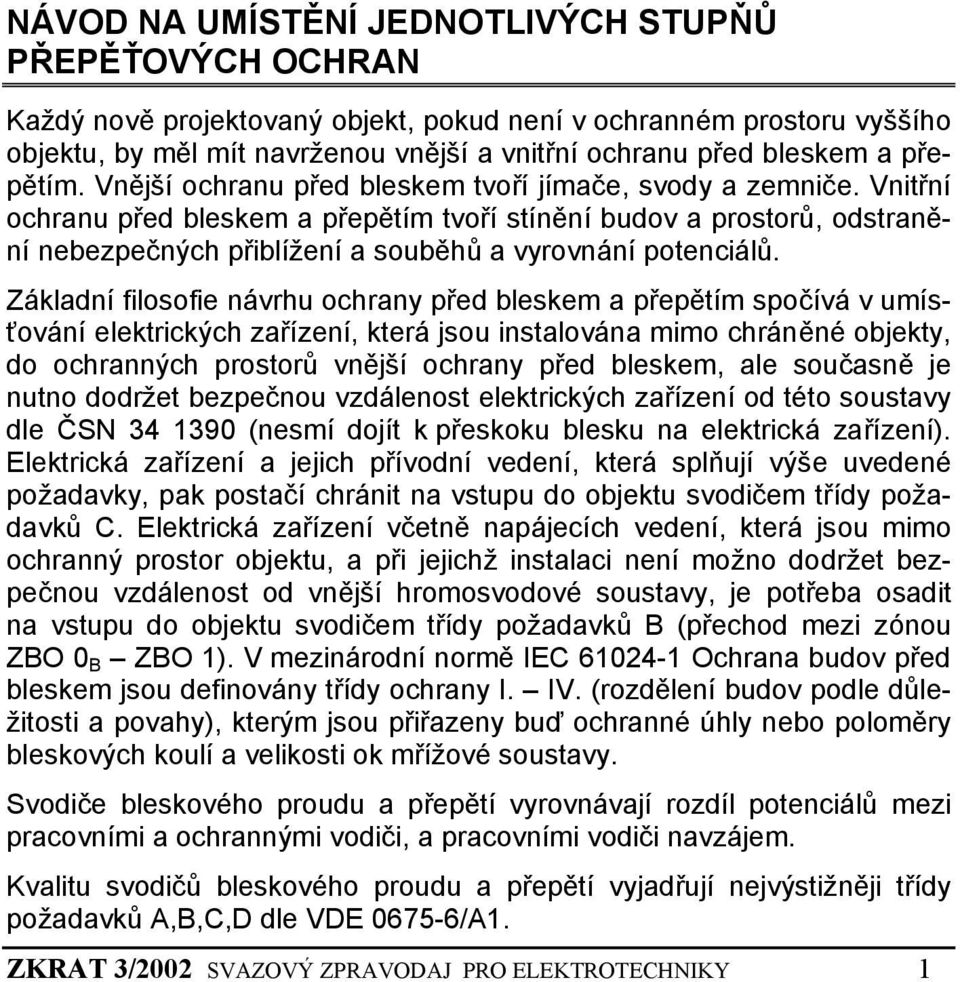

1 NÁVOD NA UMÍSTĚNÍ JEDNOTLIVÝCH STUPŇŮ PŘEPĚŤOVÝCH OCHRAN Každý nově projektovaný objekt, pokud není v ochranném prostoru vyššího objektu, by měl mít navrženou vnější a vnitřní ochranu před bleskem a přepětím. Vnější ochranu před bleskem tvoří jímače, svody a zemniče. Vnitřní ochranu před bleskem a přepětím tvoří stínění budov a prostorů, odstranění nebezpečných přiblížení a souběhů a vyrovnání potenciálů. Základní filosofie návrhu ochrany před bleskem a přepětím spočívá v umísťování elektrických zařízení, která jsou instalována mimo chráněné objekty, do ochranných prostorů vnější ochrany před bleskem, ale současně je nutno dodržet bezpečnou vzdálenost elektrických zařízení od této soustavy dle ČSN (nesmí dojít k přeskoku blesku na elektrická zařízení). Elektrická zařízení a jejich přívodní vedení, která splňují výše uvedené požadavky, pak postačí chránit na vstupu do objektu svodičem třídy požadavků C. Elektrická zařízení včetně napájecích vedení, která jsou mimo ochranný prostor objektu, a při jejichž instalaci není možno dodržet bezpečnou vzdálenost od vnější hromosvodové soustavy, je potřeba osadit na vstupu do objektu svodičem třídy požadavků B (přechod mezi zónou ZBO 0 B ZBO 1). V mezinárodní normě IEC Ochrana budov před bleskem jsou definovány třídy ochrany I. IV. (rozdělení budov podle důležitosti a povahy), kterým jsou přiřazeny buď ochranné úhly nebo poloměry bleskových koulí a velikosti ok mřížové soustavy. Svodiče bleskového proudu a přepětí vyrovnávají rozdíl potenciálů mezi pracovními a ochrannými vodiči, a pracovními vodiči navzájem. Kvalitu svodičů bleskového proudu a přepětí vyjadřují nejvýstižněji třídy požadavků A,B,C,D dle VDE /A1. ZKRAT 3/2002 SVAZOVÝ ZPRAVODAJ PRO ELEKTROTECHNIKY 1

Vnitřní ochranu před bleskem a přepětím tvoří stínění budov a prostorů, odstranění nebezpečných přiblížení a souběhů a vyrovnání potenciálů.

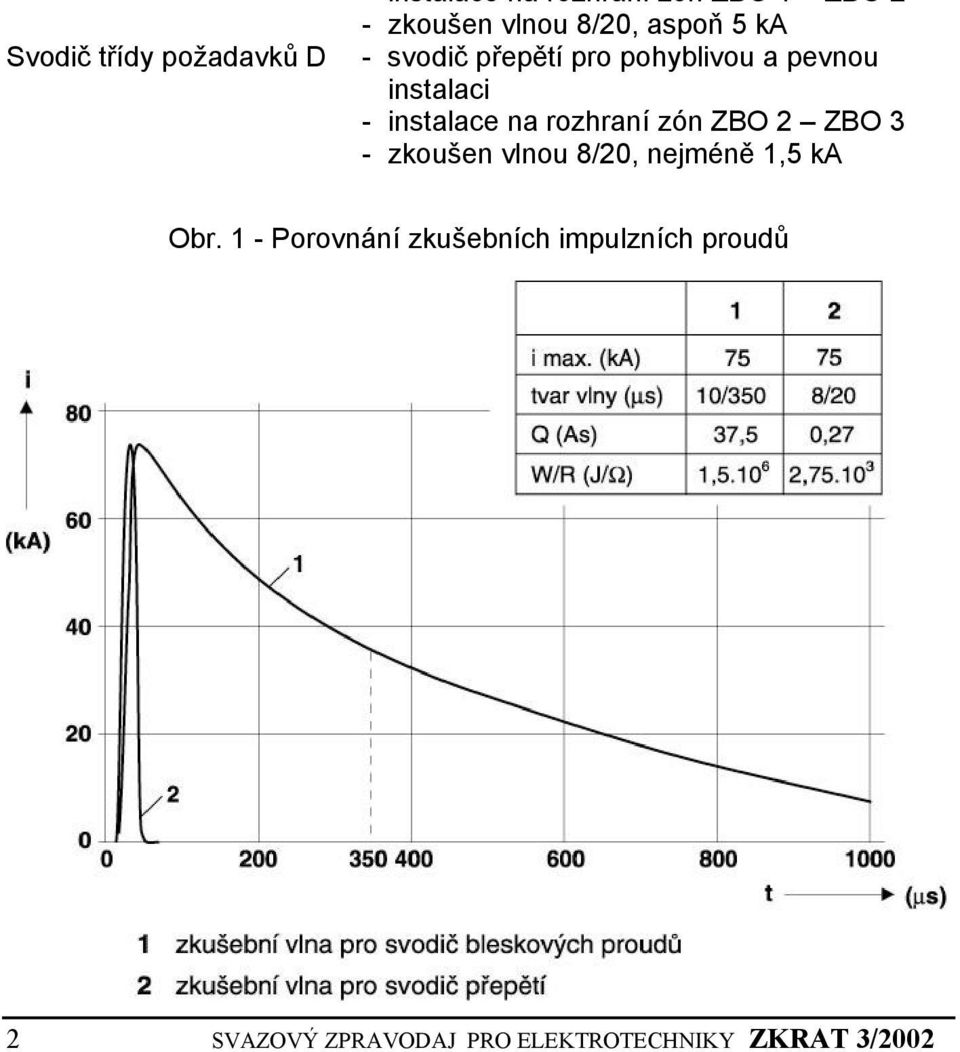

2 Svodič třídy požadavků D instalace na rozhraní zón ZBO 1 ZBO 2 - zkoušen vlnou 8/20, aspoň 5 ka - svodič přepětí pro pohyblivou a pevnou instalaci - instalace na rozhraní zón ZBO 2 ZBO 3 - zkoušen vlnou 8/20, nejméně 1,5 ka Obr. 1 - Porovnání zkušebních impulzních proudů 2 SVAZOVÝ ZPRAVODAJ PRO ELEKTROTECHNIKY ZKRAT 3/2002

na rozhraní zón ZBO 2 ZBO 3 - zkoušen vlnou 8/20, nejméně 1,5 ka Obr.

3 Prvořadou snahou projektanta by mělo být, aby část bleskového proudu, která může projít přes vnější ochranu před bleskem a ekvipotenciální přípojnici nebo přes napájecí venkovní síť nn, nevnikla do vnitřní části instalace objektu. Z tohoto důvodu umisťujeme svodiče bleskového proudu na rozhraní zóny bleskové ochrany ZBO 0 B ZBO 1, tj. co nejblíže venkovní stěny objektu. Ochranné zóny jsou pojmem z mezinárodní normy IEC , který česká norma ČSN nezná. Obr. 2 - Zóny bleskové ochrany ZKRAT 3/2002 SVAZOVÝ ZPRAVODAJ PRO ELEKTROTECHNIKY 3

Z tohoto důvodu umisťujeme svodiče bleskového proudu na rozhraní zóny bleskové ochrany ZBO 0 B ZBO 1, tj.

4 toto zařízení. Pro technicky čisté řešení návrhu ochrany proti přepětí je důležité chránit elektronické zařízení nejen ze strany napájecí sítě nn, ale také ze strany datové sítě nebo napájecího anténního vedení. Plocha indukční smyčky, ve které se indukují pro elektronická zařízení nebezpečná přepětí, je tvořena vnějším svodem, ekvipotenciální přípojnici, napájecím vedením nn a přívodním datovým vedením. Při instalaci svodičů třídy požadavků D je nutné zohlednit umístění vnějších svodů hromosvodu. Tzn. máme-li tažen svod po vnější straně venkovní zdi objektu a na vnitřní straně téže zdi máme napájecí zásuvku pro elektronické zařízení, je nutné osadit tuto zásuvku svodičem třídy D. Svodiče třídy požadavků C umísťujeme před proudové chrániče, svodiče třídy D můžeme instalovat za tyto chrániče, pokud mají vnitřní zapojení Y. Obr. 3 - Instalační smyčka 4 SVAZOVÝ ZPRAVODAJ PRO ELEKTROTECHNIKY ZKRAT 3/2002

Plocha indukční smyčky, ve které se indukují pro elektronická zařízení nebezpečná přepětí, je tvořena vnějším svodem, ekvipotenciální přípojnici, napájecím vedením nn a přívodním datovým vedením.

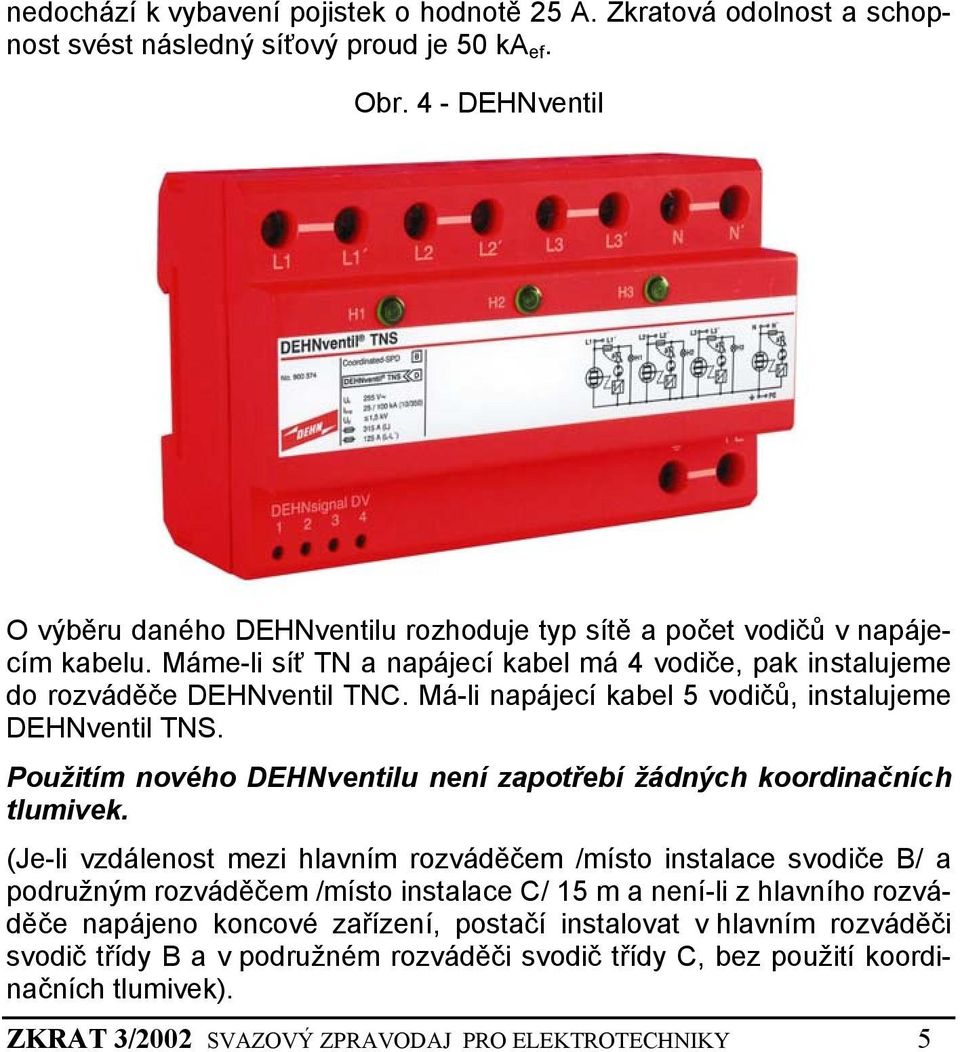

5 nedochází k vybavení pojistek o hodnotě 25 A. Zkratová odolnost a schopnost svést následný síťový proud je 50 ka ef. Obr. 4 - DEHNventil O výběru daného DEHNventilu rozhoduje typ sítě a počet vodičů v napájecím kabelu. Máme-li síť TN a napájecí kabel má 4 vodiče, pak instalujeme do rozváděče DEHNventil TNC. Má-li napájecí kabel 5 vodičů, instalujeme DEHNventil TNS. Použitím nového DEHNventilu není zapotřebí žádných koordinačních tlumivek. (Je-li vzdálenost mezi hlavním rozváděčem /místo instalace svodiče B/ a podružným rozváděčem /místo instalace C/ 15 m a není-li z hlavního rozváděče napájeno koncové zařízení, postačí instalovat v hlavním rozváděči svodič třídy B a v podružném rozváděči svodič třídy C, bez použití koordinačních tlumivek). ZKRAT 3/2002 SVAZOVÝ ZPRAVODAJ PRO ELEKTROTECHNIKY 5

Má-li napájecí kabel 5 vodičů, instalujeme DEHNventil TNS. Použitím nového DEHNventilu není zapotřebí žádných koordinačních tlumivek.

6 6 SVAZOVÝ ZPRAVODAJ PRO ELEKTROTECHNIKY ZKRAT 3/2002

7 telefonní síť anténní rozvody Telecomu kabelová televize anténní svod adaptér ISDN Protector adaptér FAX Protector RJ45 CZ na vstupu do objektu umístit KAZ 10 nebo DEHNgate před anténní zesilovač umístit KAZ 10 nebo DEHNgate adaptér TV Protector Obr. 6 - Příklad instalace přepěťových ochran pro rodinný dům s jedním rozváděčem ZKRAT 3/2002 SVAZOVÝ ZPRAVODAJ PRO ELEKTROTECHNIKY 7

zesilovač umístit KAZ 10 nebo DEHNgate adaptér TV Protector Obr.

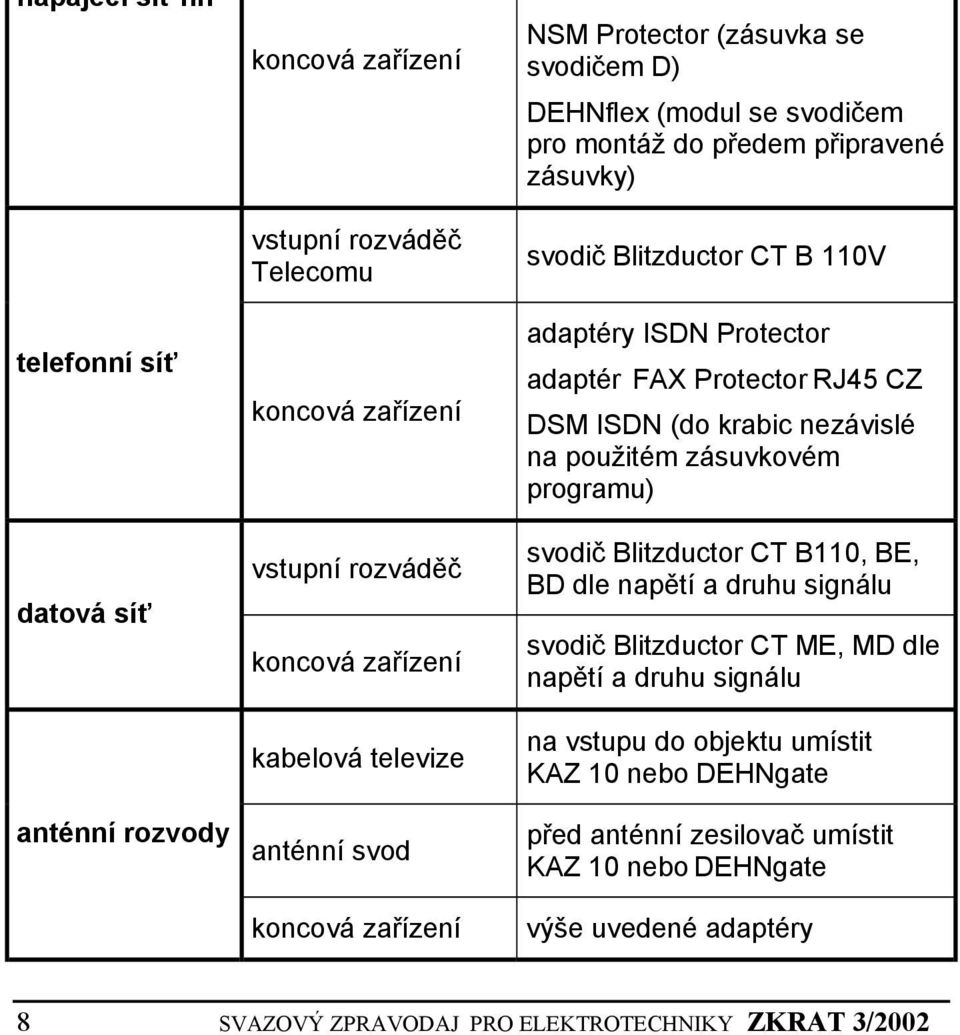

8 napájecí síť nn telefonní síť datová síť anténní rozvody vstupní rozváděč Telecomu vstupní rozváděč kabelová televize anténní svod NSM Protector (zásuvka se svodičem D) DEHNflex (modul se svodičem pro montáž do předem připravené zásuvky) svodič Blitzductor CT B 110V adaptéry ISDN Protector adaptér FAX Protector RJ45 CZ DSM ISDN (do krabic nezávislé na použitém zásuvkovém programu) svodič Blitzductor CT B110, BE, BD dle napětí a druhu signálu svodič Blitzductor CT ME, MD dle napětí a druhu signálu na vstupu do objektu umístit KAZ 10 nebo DEHNgate před anténní zesilovač umístit KAZ 10 nebo DEHNgate výše uvedené adaptéry 8 SVAZOVÝ ZPRAVODAJ PRO ELEKTROTECHNIKY ZKRAT 3/2002

krabic nezávislé na použitém zásuvkovém programu) svodič Blitzductor CT B110, BE, BD dle napětí a druhu signálu svodič Blitzductor CT ME, MD dle napětí a druhu signálu

9 Ing. Jiří Kutáč, zastoupení firmy DEHN+SÖHNE ZKRAT 3/2002 SVAZOVÝ ZPRAVODAJ PRO ELEKTROTECHNIKY 9
