1 BDWI cm plně integrovaná vestavná myčka nádobí Návod k obsluze pro Váš

2 BDWI cm plně integrovaná vestavná myčka nádobí POZNÁMKA: Tento návod s pokyny pro uživatele obsahuje důležité informace včetně bodů k bezpečnosti a instalaci, které Vám umožní plně využít vlastnosti Vašeho spotřebiče. Uchovejte jej prosím, na bezpečném místě, aby byl snadno přístupný pro budoucí použití jak pro Vás, tak i pro osoby, které nejsou seznámeny s provozem tohoto spotřebiče. GS 23/03/13 2

3 Obsah Ochrana životního prostředí 5 Důležité bezpečnostní informace 6 Specifikace 9 Rozměry výrobku a otvoru pro vestavbu 9 Specifikace výrobku 9 Energetické účinnosti 10 Účinnost mytí 10 Spotřeba energie 10 Elektrické údaje 10 Popis spotřebiče 11 Kontrolní panel 12 Použití myčky 12 Před prvním použitím 12 Doplnění myčky solí 13 Nastavení úrovně změkčovače vody 14 Naplnění leštícího přípravku 15 Nastavení úrovně leštícího prostředku 16 Plnění dávkovače mycího prostředku 16 Koncentrovaný mycí prostředek 17 Mycí tablety 17 Plnění horního koše 18 Tabulka mycích programů 22 Nastavení mycího programu 23 Změna mycího programu 23 Přidání nádobí 24 Na konci mycího programu 24 Odložený start 24 Kontrolky indikátorů leštidla a soli 24 Úspora energie při používání myčky 25 Nakládání nádobí 25 Používání 25 Čištění a údržba 26 Systém filtrů 26 Čištění filtrů 26 Čištění sprchovacích ramen 27 Čištění kontrolního panelu 28 Čištění dvířek 28 Systém chybových kódů 28 Všeobecné řešení problémů 29 3

4 Instalace 32 Požadavky na otvor pro vestavbu 32 Instalační kroky 33 Příprava a propojení nábytkových dvířek 33 Připojení myčky k přívodu vody 36 Připojení myčky k odtoku vody 37 Připojení myčky do elektřiny 37 Aplikace parotěsnícího proužku 38 Instalace dekorativní lišty 39 Vyrovnání spotřebiče 40 Zabezpečení myčky 41 Před prvním použitím 41 Baumatic čisticí prostředky 42 Technická data 42 Důležité informace a závěrečná upozornění! 43 4

5 Ochrana životního prostředí LIKVIDACE ODPADU Roztřiďte odpad podle různých materiálů (kartón, polystyrén, atd.) a zlikvidujte jej podle místních předpisů (zákon č.125/97 Sb. o odpadech 18 a 19 a vyhláška č.338/97 Sb. 16). Spotřebič i jeho části předejte po skončení jejich životnosti do sběrných surovin ( 16 a 17 vyhláška č. 338/97 Sb.). Tento spotřebič je určen jenom pro použití v domácnosti. Vážený zákazníku, děkujeme Vám, že jste si vybral náš výrobek. Prosíme, abyste si pozorně přečetl Návod na obsluhu, což Vám pomůže správně používat spotřebič. Prosíme, uschovejte si ho pro budoucí potřebu. Protože Baumatic neustále vylepšuje své produkty, vyhrazuje si právo učinit změny, které budou považovány za nevyhnutelné, bez upozornění v této Příručce. ZÁRUKA Na Váš nový spotřebič poskytujeme 24měsíční záruku. Upozornění Na Záručním listě si nechte potvrdit datum instalace a uvedení do provozu. Prosím, uchovejte si také účet o zaplacení za spotřebič / fakturu. Tato dokumentace bude od Vás požadována servisním technikem při záruční opravě. Instalaci spotřebiče svěřte odborné firmě, organizaci k tomu oprávněné. V opačném případě Vaše právo na bezplatné odstranění závady zaniká. POPRODEJNÍ SERVIS Vysoká kvalita a vyspělá technologie našich spotřebičů zaručuje jejich bezchybný provoz. Avšak dojde-li k závadě, pokuste se odstranit ji zkontrolováním, zda jste postupovali podle pokynů uvedených v tomto návodu. V případě potřeby odborné technické pomoci prosíme, kontaktujte naše servisní středisko: Telefon v pracovní dny od 9.00 do hod. nebo na 5

6 Prosíme, abyste měli připravené po ruce následující údaje: typ výrobku / model sériové číslo datum zakoupení spotřebiče Poznámka Tato příručka s pokyny pro uživatele obsahuje důležité informace, včetně bezpečnostních a instalačních pokynů, které Vám umožní získat od Vašeho spotřebiče maximální výkon. Uchovávejte ji na bezpečném místě tak, aby byla snadno dostupná pro budoucí použití. Důležité bezpečnostní informace Bezpečnost obecně Pro Baumatic je nejdůležitější Vaše bezpečnost. Před zahájením vlastní instalace a používáním tohoto spotřebiče si prosím, důkladně pročtěte tuto instrukční příručku. Pokud Vám nejsou jasné jakékoli informace uvedené v této příručce, prosím, spojte se s Technickým oddělením Baumatic. o Opravy Vašeho spotřebiče smí provádět pouze technik společnosti Baumatic nebo některý z jejích schválených servisních zástupců. Jakákoli snaha nezkušené osoby o opravu spotřebiče může mít za následek zranění nebo poškození Vaší myčky. o Pokud zjistíte, že je hlavní přívodní kabel poškozený, nesmí se spotřebič používat. Totéž platí, pokud zjistíte, že je poškozená pracovní deska, ovládací panel nebo základna. Tím by totiž mohl být umožněn přístup k vnitřním komponentům spotřebiče. o Před jakýmkoli čištěním nebo údržbou spotřebič vypněte a odpojte od přívodu energie. o Při vytahování zástrčky z elektrické zásuvky netahejte za hlavní přívodní kabel. o Na spotřebič nestříkejte vodu. o Externí povrch myčky se během jejího používání může zahřívat. o Drobná zvířata mohou překousat buď hlavní přívodní kabel, nebo vodní hadice, což může mít za následek nebezpečí úrazu elektrickým proudem. 6

7 Instalace o Dodržujte pokyny k instalaci obsažené v této příručce. o Hotová instalace musí povinně splňovat veškeré příslušné stavební předpisy a požadavky místních vodohospodářských úřadů. o Před prvním použitím byste měli dodržet instrukce uvedené v sekci Před prvním použitím na straně 11 a 36 v tomto návodě. o Dbejte na to, abyste při instalaci neuvěznili pod spotřebičem síťový kabel. o Nesnažte se upravovat či měnit specifikace spotřebiče. Denní používání o Tento spotřebič je navržen pouze pro mytí nádobí v domácnosti. Pokud bude myčka nádobí používána k jiným účelům, nebo bude nesprávně obsluhována, společnost Baumatic nepřebírá žádnou odpovědnost za jakékoli vzniklé škody, ke kterým může v takovém případě dojít, a současně zaniká i záruka na výrobek. o Po použití spotřebiče se doporučuje odpojit spotřebič od elektrické sítě vytažením zástrčky a uzavřít přívod vody. o Mycí prostředky, leštící prostředky a sůl, které vkládáte do spotřebiče, musí být určeny pro automatické myčky nádobí. Pokud jde o dávkování, je nutno dodržovat pokyny výrobce mycího prostředku. o Ostré nože a nože s dlouhým ostřím, pokud jsou postaveny v košíku pro příbory v kolmé poloze, představují bezpečnostní riziko. Doporučujeme tyto části příborů uložit vodorovně do horního košíku. o Neměli byste mýt žádné části nádobí, které přišly do kontaktu s korosivními, kyselými nebo alkalickými chemikáliemi, barvou, benzinem, železem nebo ocelovým odpadem. o Neměli byste otevírat dveře, pokud spotřebič již pracuje podle nastaveného programu. V závislosti na etapě právě probíhajícího programu by mohlo dojít k vytečení horké vody z myčky. o Neměli byste ponechávat dveře spotřebiče otevřené, s výjimkou případu vkládání a vyjímání nádobí. 7

8 o Neměli byste stoupat ani sedat na otevřené dveře. Bezpečnost dětí o Myčku nádobí mohou používat pouze dospělé osoby. Neměli byste ponechávat děti v blízkosti myčky bez dohledu. Dětem byste neměli dovolit dotýkat se ovládacích prvků spotřebiče nebo si se spotřebičem hrát. o Pokud zůstanou dveře myčky otevřené, je zde nebezpečí, že dítě nebo domácí mazlíček vleze dovnitř myčky. Před nastavením spotřebiče na mycí cyklus proto prosím, zkontrolujte vnitřek myčky. o Veškeré obalové materiály, odstraněné při vybalení myčky, musí být mimo dosah dětí. o Veškeré mycí prostředky musí být uloženy na bezpečném místě, mimo dosah dětí. o Po ukončení mycího cyklu zůstává v myčce určité množství vody. Tato voda není pitná a může obsahovat zbytky pracích prostředků, použitých v myčce. Prohlášení o shodě Tento spotřebič vyhovuje následujícím Evropským směrnicím: o 73/23 z 19/02/1973 Směrnice o nízkém napětí včetně jejích následných změn. o 89/336 z 03/05/1989 Směrnice o elektrické kompatibilitě včetně jejích následných změn. Prosím, poznamenejte si pro budoucí odkazy následující informace, které naleznete na typovém štítku a dále datum nákupu, který je uveden na prodejní faktuře. Typový štítek Vaší myčky je umístěn na pravé straně sklopných dvířek. Model. Výrobní číslo. Datum nákupu. 8

9 Specifikace Rozměry výrobku a otvoru pro vestavbu Rozměry výrobku: Výška: mm Šířka: 596 mm Hloubka: 560 mm Rozměry otvoru pro vestavbu: Výška: mm (min) Šířka: 600 mm Hloubka: 580 mm (min) Specifikace výrobku o 12 sad nádobí o 5 mycích programů: Běžné mytí Intenzivní mytí Úsporné mytí Rychlé mytí Opláchnutí o 4 mycí teploty: 40 C, 45 C, 50 C, 60 C o Elektronický aqua stop o Odložený start o LED displej o Samočisticí nerezový mikrofiltr o Pojistka proti přetečení o Pojistka proti záplavě o Zakryté topné těleso o Nastavitelný horní koš 9

10 o Sklopné přihrádky na talíře o Nastavitelné nožičky o Spotřeba vody: 14 l/cyklus o Hlučnost: 49 db Energetické účinnosti Energetická třída: A+ Účinnost mytí: A Účinnost sušení: A Spotřeba energie V režimu vypnuto: V pohotovostním režimu: 0,10 W 0,90 W Elektrické údaje Jmenovité napětí: Jmenovitý příkon: Proudová pojistka: V 50 Hz 1,03 kw 16 A 10

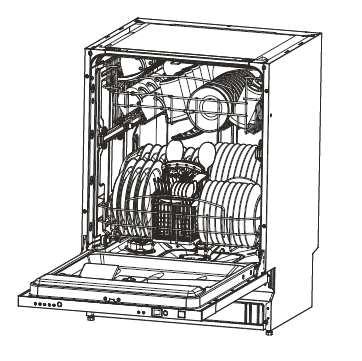

11 Popis spotřebiče 1) Horní koš 2) Sprchovací ramena 3) Dolní koš 4) Změkčovač vody 5) Hlavní filtr 6) Dávkovač mycího prostředku 7) Dávkovač lešticího prostředku 8) Koš na příbory 9) Přihrádka na šálky 10) Pružiny dvířek 11

12 Kontrolní panel 1) Indikátory mycího programu 2) Tlačítko volby programu 3) Indikátor soli a leštidla 4) Displej zobrazující zbývající čas mycího programu a chybové hlášky 5) Tlačítko odloženého startu 6) Tlačítko On/Off Použití myčky Před prvním použitím o Nainstalujte spotřebič v souladu s pokyny pro instalaci uvedenými v této příručce. o Naplňte změkčovač vody 1 litrem vody z vodovodního kohoutku a poté naplňte speciální sůl pro myčky nádobí. Nyní nastavte úroveň změkčovače vody. o Naplňte dávkovač leštícího prostředku a poté nastavte dávkování leštícího prostředku. 12

13 Doplnění myčky solí DŮLEŽITÉ: Používejte pouze sůl, která je určena pro použití v myčkách nádobí. Pokud bude ve spotřebiči použit jiný druh soli (zvláště kuchyňská sůl), dojde k poškození změkčovače vody. o Nejlepší je naplnit změkčovač vody solí těsně předtím, než pustíte mycí program. To Vám pomůže odstranit každou sůl, která mohla přetéci ze změkčovače vody v průběhu procesu vlastního naplňování soli. o Otevřete dveře myčky nádobí a vyjměte dolní koš. Při vyjímání musí být koš prázdný. o Otočte víčko zásobníku soli proti směru ručiček a sejměte jej. o Nalijte půl litru vody do zásobníku změkčovače. DŮLEŽITÉ: Toto je nutno provést pouze při prvním naplňování zásobníku soli. o Za použití dodaného trychtýře nasypte sůl do zásobníku. Mělo by se tam vejít přibližně 2 kg soli. o Je zcela běžné, že malé množství vody se při doplňování soli vylije ven. Neznamená to, že zásobník změkčovače vody je naplněný správným množstvím soli. o Znovu nasaďte a pevně utáhněte víčko zásobníku. o Indikátor soli zhasna zhruba po 2-6 hodinách po dolnění soli. Když na kontrolním panelu svítí indikátor soli, poté byste měli celou proceduru doplnění soli znovu zopakovat. o DŮLEŽITÉ: Po doplnění soli nalijte do zásobníku litr vody další půl litr vody. 13

14 Nastavení úrovně změkčovače vody Množství soli, které změkčovač uvolní během mycího cyklu, je možno regulovat. Změkčovač vody by měl být nastaven na takovou úroveň, která odpovídá tvrdosti Vámi používané vody (viz tabulka níže). Tvrdost vody DH FH Clark Mmol/ DH : německá stupnice FH : francouzská stupnice Clark : anglická stupnice Poloha kroužku Pro změnu množství soli uvolněné změkčovačem vody byste měli :- o Vyjměte spodní koš a odšroubujte víčko změkčovače vody. o Na zásobníku změkčovače vody se nachází kroužek, na kterém je šipka (viz obrázek). o Při první používání vašeho spotřebiče bude šipka na kroužku nastavena na polohu -. Podle tabulky tvrdosti vody upravte polohu kroužku v závislosti na tvrdosti vaší vody. o Poloha middle je mezi symboly + a -. Spotřeba soli (g / cyklus) ,5 0-1,7 / 0 / ,5-1,7-4, , ,3-62,5 4,4-8,9 Middle >50 >89 >62,5 >8, Množství cyklů na 1kg soli o DŮLEŽITÉ: Pokud používáte tablety 3v1 a žijete v oblasti se středně či vysoce tvrdou vodou, poté byste i tak měli plnit změkčovat vody solí. 14

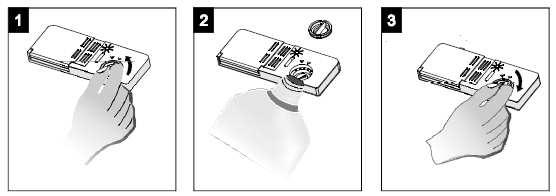

15 Naplnění leštícího přípravku Leštící přípravek se uvolňuje v závěrečné fázi oplachu a zamezuje tvoření vodních kapek na nádobí. Tyto kapky vytvářejí, po dokončení mycího programu, na nádobí skvrny a čmouhy. o Tato myčka nádobí je navržena pro používání tekutých leštících prostředků. o Dávkovač leštícího prostředku je umístěn uvnitř sklopných dveří, vedle dávkovače mycího prostředku. o Pro zpřístupnění dávkovače leštícího prostředku otočte víčkem proti směru hodinových ručiček, který se tak uvolní z otvoru (1). Poté pomalu nalijte tekutý leštící prostředek (2). Do zásobníku se vejde přibližně 140ml leštícího přípravku. o Pokračujte v doplňování lešticího prostředku, dokud indikátor hladiny kompletně nezčerná. o Nepřeplňte dávkovač, neboť by to mohlo způsobit u vybraného programu mytí nadměrné pěnění. Otřete jakékoli přebytky nebo rozlitiny leštícího přípravku vlhkým hadrem. o Vraťte zpět víčko, otočte jej po směru hodinových ručiček, dokud nezapadne do své polohy (3). o Pokud se na displeji rozsvítí indikátor lešticího přípravku, měli byste dávkovač doplnit. o Důležité: Pokud používáte tablety mycího prostředku 3 v 1, je nutno stále i nyní doplňovat dávkovač leštícího prostředku. 15

16 Nastavení úrovně leštícího prostředku Množství leštícího prostředku, které myčka nádobí potřebuje, závisí také na tvrdosti Vaší vody. S nastavením úrovně leštícího prostředku byste měli experimentovat, dokud nezjistíte optimální úroveň, která zajišťuje nejlepší výsledky. o Při prvním mycím cyklu doporučujeme nastavit úroveň leštícího prostředku na číslo 4. o Pokud se budou tvořit vodní skvrny a oschnutí nádobí nebude vyhovující, otočte šipkou proti směru otáčení hodinových ručiček a nastavte ji na nejbližší vyšší číslo. o Pokračujte s nastavováním úrovně leštícího prostředku směrem k vyšším číslům, dokud se nepřestanou tvořit vodní skvrny. o Pokud se začnou na nádobí tvořit čmouhy a pruhy, je nastavená úroveň leštícího prostředku příliš vysoká, což způsobí značné pěnění během mycího cyklu. Otočte šipkou po směru hodinových ručiček na nejbližší nižší nastavení. Plnění dávkovače mycího prostředku Zásobník na mycí prostředek musí být naplněn na začátku každého mycího cyklu (kromě cyklu oplachu). o Pro otevření zásobníku mycího prostředku stiskněte uvolňovací západku. 16

17 o Oddíl, označený na obrázku 1, je určen pro mycí prostředek hlavního mycího cyklu. Do dávkovače se pro jedno mytí vkládá pouze jedna tableta mycího prostředku. Pokud používáte práškový nebo tekutý mycí prostředek, dodržujte doporučení výrobce daného mycího prostředku. o Oddíl, označený na obrázku 2, může mít umístěný prací prostředek odděleně, a to pro prací cyklus, který má funkci předmytí; toto je však pouze volitelné. Pokud jste do oddílu 1 vložili mycí tabletu, nesmíte do oddílu 2 vložit další mycí tabletu. Místo toho použijte práškový nebo tekutý mycí prostředek. o Zavřete víko dávkovače mycího prostředku a na vnějším okraji jej zajistěte příchytkou tak, aby zůstalo víko uzavřené. o Na začátku mycího cyklu se tato příchytka otevře a tableta/ prášek/ kapalina se dostane do myčky nádobí. Koncentrovaný mycí prostředek o Použití programu běžné mytí ve spojení s koncentrovaným mycím prostředkem snižuje znečisťování a je dobré pro Vaši myčku. Tento mycí program specificky vyhovuje enzymům v rozpouštějícím nečistotu, jež jsou obsaženy v koncentrovaných mycích prostředcích. o Z tohoto důvodu může program běžné mytí s použitím koncentrovaných mycích prostředků dosáhnout stejného výsledku jako program intenzivní mytí. Mycí tablety o Mycí tablety různých značek se rozpouštějí různě rychle. Z tohoto důvodu se některé mycí tablety nerozpustí během krátkých mycích programů a nemohou tak vyvinout dostatečně účinnou mycí sílu. o Proto, používáte-li mycí tablety, zvolte vždy delší mycí program ke kompletnímu odstranění zbytků během mytí. 17

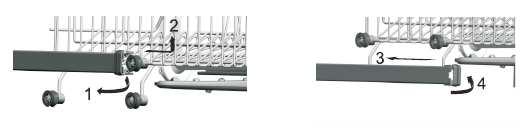

18 Plnění horního koše Horní koš je určen pro delikátnější a lehčí nádobí jako jsou sklenice, hrnky na kávu a čaj a podšálky, talíře, malé misky a mělké pánve (pokud nejsou příliš špinavé). Horní koš Dovnitř A) Hrnky B) Skleničky C) Podšálky D) Malé misky E) Velké misky F) Desertní nádobí o Umístěte nádobí a kuchyňské náčiní tak, aby se při mytí nepřevrhly. o Použijte výše uvedené vyobrazení jako návod, jak nejlépe naplnit horní koš. Nastavení horního koše Vaše myčka nádobí má nastavitelný horní koše, který můžete měnit a dosáhnout tak nejvhodnější výšku pro mytí vloženého typu nádobí. o Výšku horního koše můžete upravit přemístěním koleček na jinou úroveň vodící lišty. Dlouhé předměty, jako například příbory, naběračky a nože by měly být umístěny tak, aby nepřekážely ostřikovacím ramenům. o DŮLEŽITÉ: Horní koš musí být prázdný, když jej vyjímáte z vodící lišty. o Poznámka: Pro snadnější umístění hrnců a pánví můžete sundat přihrádku na šálky. 18

19 Plnění spodního koše Dolní koš je nejvýhodnější používat pro mytí velkého a více znečištěného nádobí, jako jsou kuchyňské pánve, víka kuchyňských pánví a servírovací talíře. Do dolního koše můžete také umístit poháry a různé druhy talířů. Spodní koš G.Dezertní talíře H.Servírovací talíře I.Mělké talíře J.Servírovací mísa o Kuchyňské pánve a servisní misky musí být vždy umístěny spodními částmi směrem nahoru. o Hluboké kuchyňské pánve musí být nakloněny šikmo, aby z nich mohla vytékat voda. Spodní stojan dolního koše o Spodní stojan má v zadní části koše sklopné stojany, které je možno sklopit směrem dolů a tím umožnit snadnější vkládání větších kuchyňských pánví a servisních misek. 19

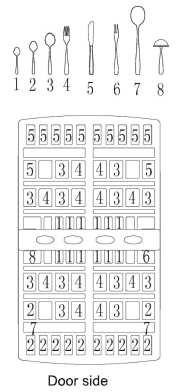

20 Košík na příbory Příbory je nutno umístit dovnitř košíku pro příbory. Takto naplněný košík na příbory se umístí na vhodné místo v dolním koši. 1.Čajové lžičky 2.Desertní lžičky 3.Polévkové lžíce 4.Vidličky 5.Nože 6.Servírovací vidlička 7.Servírovací lžíce 8.Naběračka o Pro zajištění nejlepších výsledků mytí je nutno příbory vkládat do košíku na příbory horními otvory. DŮLEŽITÉ: Zamezte propadávání příborů spodkem košíku na příbory, neboť by to mohlo mít za následek poškození ramena ostřikovače a/nebo vlastních příborů. Pokud se začíná spodek košíku deformovat a umožňuje tak propadávání příborů, košík vyměňte. Vkládání talířů a příborů V myčce nádobí se nesmí umývat hadry pro domácnost, houby a další předměty, které mohou nasávat vodu. o Před vložením nádobí do spotřebiče nejprve odstraňte zbytky jídel a změkčete zbytky spálené potravy v pánvích. o Po vložení nádobí zkontrolujte, zda se sprchovací ramena pohybují volně. Pokud přichází sprchovací rameno při pohybu do kontaktu s některým kusem nádobí, změňte uspořádání vloženého nádobí. o Hrníčky, sklenice, pánve apod. musí být vloženy spodními částmi směrem nahoru, aby se v nich nemohla shromažďovat voda. o Příbory a nádobí se nesmí navzájem překrývat; důsledkem může být nedostatečné umytí nádobí. o Zamezte vzájemnému dotýkání se sklenic v myčce nádobí, neboť může dojít k jejich poškození. o Malé předměty je možno umístit do košíku na příbory. 20

21 Následující položky NEJSOU vhodné pro mytí v myčce nádobí: o Příbory s rukojetí z perletě, dřeva, rohoviny a porcelánu. o Plastové předměty, které nejsou tepelně odolné. o Příbory, které se skládají z přilepených částí, které nejsou tepelně odolné. o Příbory nebo hliněné slepované nádobí. o Měděné nebo cínované předměty. o Olovnaté křišťálové sklo. o Dřevěné mísy o Předměty ze syntetických vláken. Následující položky jsou podmíněně vhodné pro mytí v myčce nádobí: o Kameninové nádobí je možno umývat v myčce nádobí pouze tehdy, pokud je výrobce označil jako vhodné k mytí v myčce nádobí. o Plastové předměty (jako jsou krabičky na jídla) je možno umývat v myčce nádobí pouze tehdy, pokud je výrobce označil jako vhodné k mytí v myčce nádobí. o Glazurované hliněné nádobí může po opakovaném mytí v myčce vyblednout. o Stříbrné a hliníkové předměty mohou po mytí v myčce nádobí měnit zabarvení. o Jakékoli zbytky potravy na stříbrných předmětech je nutno vždy okamžitě odstranit, jinak dochází na předmětech ke změně jejich zabarvení. o Některé druhy skla se mohou po mnoha umytích v myčce zakalit nebo vyblednout. 21

22 Tabulka mycích programů o Program úsporné mytí je vhodný pro standardní náplň myčky znečištěným nádobím a je nejefektivnější co se týče kombinace spotřeby vody a elektřiny. Program Běžné mytí** Informace o cyklu Na normálně znečištěné nádobí jako jsou hrnce, talíře, skleničky a mírně znečištěné pánve. Standardní denní cyklus. Intenzivní Na více znečištěné nádobí jako jsou hrnce, pánve, kastroly a nádobí se zaschlými zbytky jídla. Úsporné mytí Na jemně znečištěné nádobí jako talíře, skleničky, mísy a jemně znečištěné pánve. Opláchnutí Slouží na opláchnutí nádobí, které budete mýt později. Rychlé mytí Kratší mytí pro mírně znečištěné nádobí, které nepotřebuje sušení. Popis cyklu Před-mytí Mytí (50 C) Oplach Horký oplach Sušení Před-mytí Mytí (60 C) Oplach Horký Oplach Sušení Před-mytí Mytí (45 C) Oplach Horký oplach Sušení Oplach Mytí (40 C) Horký Oplach Mycí prostředek Před-/ hlavní mytí Doba trvání (min) Spotřeba energie (Kwh) Spotřeba vody (L) 5g / 25g 153 1, / 25g 168 1,3 14 5/25g 123 0, g (hlavní mytí) 8 0, ,5 7 **EN Tento program je testovací cyklus. * Uvedené doby trvání mycího programu jsou pouze vodítkem. Okolnosti, které nezávisí na přístroji, například teplota přiváděné vody, tlak vody apod., mohou ovlivnit celkovou dobu trvání pracího cyklu. 22

23 Nastavení mycího programu Ujistěte se, že byly dodrženy pokyny oddílu Před prvním použitím. o Zkontrolujte, zda spotřebič potřebuje doplnit leštící prostředek nebo sůl. o Vytáhněte horní a spodní koš, poté je naplňte nádobím podle pokynů pro jejich naplňování. o Zatlačte horní a spodní koš zpět plně do jejich polohy. o Přidejte mycí prostředek. o Zapněte spotřebič stisknutím tlačítka On/Off. o Důležité: Vyčkejte 5 sekund před stlačením tlačítka volby programu. V opačném případě by nemusel spotřebič pracovat správně. o Stiskněte tlačítko volby programu pro výběr vhodného mycího programu dle náplně nádobí, které chcete umýt. Rozsvítí se kontrolka relevantního programu, abyste věděli, který program je navolen. o Pevně uzavřete dvířka tak, až uslyšíte zacvaknutí dveřního zámku. o Po několika sekundách uslyšíte, jak se spotřebič začíná naplňovat vodou a mycí program tak začíná. Změna mycího programu DŮLEŽITÉ: Změnu je možné provést pouze, pokud cyklus právě začal. Jinak mohou být mycí tablety již uvolněny, nebo může dojít k úniku horké vody. o Jemně otevřete dvířka spotřebiče, čímž se zastaví současný cyklus. o Stiskněte a podržte na 3 vteřiny stisknuté tlačítko volby programu pro zrušení mycího programu. Poté použijte tlačítko volby programu pro zvolení správného mycího programu. o Pevně uzavřete dvířka tak, až uslyšíte zacvaknutí dveřního zámku. o Po několika sekundách uslyšíte, jak se spotřebič začíná naplňovat vodou a mycí program tak začíná. 23

24 Přidání nádobí DŮLEŽITÉ: Přidat nádobí je možné pouze, pokud cyklus právě začal. Jinak mohou být mycí tablety již uvolněny, nebo může dojít k úniku horké vody. o Jemně otevřete dvířka spotřebiče, čímž se zastaví současný cyklus. o Když se zastaví sprchovací ramena, můžete dvířka otevřít zcela. o Vložte dodatečné nádobí do myčky a zavřete dvířka. o Za několik sekund uslyšíte, že myčka pokračuje v mycím cyklu. Na konci mycího programu o Na konci mycího programu se ozve zvukový signál. o Otevřete dvířka myčky. o Pomocí tlačítka On/Off spotřebič vypněte. o Před vykládáním nádobí vyčkejte několik minut, abyste se vyhnuli manipulaci s nádobím a nástroji v době, kdy jsou stále horké a více náchylné k rozbití. Tím také lépe oschnou. Odložený start o Nastavte požadovaný program podle instrukcí na straně 23. o Stiskněte tlačítko odloženého startu. o Opakovaným mačkáním tlačítka odloženého startu nastavíte požadovaný čas odloženého startu. o Maximální délka odloženého startu je 12 hodin. Kontrolky indikátorů leštidla a soli o Kontrolky indikátorů leštidla a soli na kontrolním panelu Vám dají vědět, kdy je třeba myčku doplnit. o Kontrolka indikuje, že je potřeba doplnit leštidlo. Řiďte se pokyny popsanými na straně

25 o Kontrolka indikuje, že je potřeba doplnit sůl. Řiďte se pokyny popsanými na straně Úspora energie při používání myčky Nakládání nádobí o Při ukládání položek do myčky se pro dosažení co nejlepších výsledků mytí řiďte pokyny relevantní kapitoly v tomto návodě. o Myčku pouštějte pouze, když je plná, čímž dosáhnete optimální využití energie a vody. o Pro výběr co nejefektivnějšího programu mytí dle velikosti a typu náplně si projděte tabulku programů. o ÚSPORNÝ program myje nádobí při nižší teplotě a během cyklu používá méně vody. Tím prospívá životnímu prostředí a napomáhá snížit výdaje na energii a na vodu. Používání o Všechny filtry pravidelně čistěte, aby zůstala myčka čistá a zachovávala si svou efektivitu. o Po použití nezapomínejte myčku vypnout. Ponecháním zapnutého spotřebiče v pohotovostním režimu se každoročně plýtvá velké množství energie. o Před naložením nádobí do myčky není potřeba je oplachovat. Dáváte-li přednost předoplachu, použijte na nádobí studenou vodu, ale neplýtvejte vodou tak, že ji necháte téci nepřetržitě. o Kromě velmi špinavého nádobí používejte na všechno kratší programy s nižší teplotou. Kratší programy potřebují méně energie a fungují právě tak dobře. Moderní mycí prostředky fungují právě tak dobře při nižších teplotách. 25

26 Čištění a údržba Upozornění: Přístroj by měl být před započetím jakéhokoli čištění odpojen ze síťového napájení. Systém filtrů Váš spotřebič je vybaven tříúrovňovým filtrováním; z důvodu snadného přístupu je celý systém umístěn v základně myčky nádobí. 1) Hlavní filtr 2) Hrubý filtr 3) Jemný filtr Hlavní filtr - V tomto filtru jsou zachyceny částečky potravin a nečistot a jsou rozmělněny pomocí speciální trysky na dolním ramenu ostřikovače. Tyto zbytky jsou poté spláchnuty do odpadu. Hrubý filtr - V tomto filtru jsou zachyceny větší kousky, jako jsou kosti nebo sklo, které by mohly ucpat odpad. Jemný filtr - Tento filtr zachycuje nečistoty a zbytky jídel v prostoru jímky a zamezuje tak jejich opětovnému vracení na nádobí v průběhu mycího cyklu. Upozornění: I když je filtrační systém účinný, není Vaše myčka jednotkou pro likvidaci odpadu. Všechny předměty, které budou umývány v myčce nádobí, musí být před jejich vložením do spotřebiče zbaveny zbytků Čištění filtrů Pro zajištění nejlepší výkonnosti a nejlepších výsledků je nutno celou sestavu filtrů důkladně a pravidelně čistit (nejlépe po každém mycím cyklu). 26

27 1. Otočte hrubý filtr proti směru otáčení hodinových ručiček a poté jej vytáhněte směrem nahoru. Jemný filtr vytáhnete spolu s hrubým filtrem. Filtry opláchněte vodou, abyste odstranili zbytky jídla. 2. Vytáhněte hlavní filtr a opláchněte jej také pod vodovodním kohoutkem pro odstranění všech zbytků potravy v něm zachycených. 3. Vraťte filtry zpět na jejich původní místa. 4. Otočte hrubý filtr po směru hodinových ručiček, abyste ho zapasovali zpět do původní pozice. DŮLEŽITÉ: Pokud se rozbije sklenice uvnitř zařízení, musíte zkontrolovat ještě před tím, než myčku znovu použijete, že není ve filtru žádné sklo. Mohlo by způsobit selhání odčerpávání. DŮLEŽITÉ: MYČKA NÁDOBÍ NESMÍ BÝT NIKDY NASTAVENA NA MYCÍ PROGRAM, POKUD NEJSOU UVNITŘ NASAZENY FILTRY. Čištění sprchovacích ramen Ramena ostřikovače je nutno čistit pravidelně, aby se zamezilo ucpání trysek ramen ostřikovače a ložisek usazeninami tvrdé vody. o Pro vyjmutí sprachovacího ramene vyšroubujte matici a vyndejte podložku, která sedí na horní části sprchovacího ramene. o Pro vyjmutí ramene jej jemně zatáhněte nahoru. o Sprchovací rameno umyjte v teplé, mýdlové vodě a použijte měkký kartáček pro vyčištění trysek. o Sprchovací rameno důkladně propláchněe a poté je vraťte zpět do jeho původní pozice. 27

28 Čištění kontrolního panelu DŮLEŽITÉ: Na čištění kontrolního panelu nebo ostatní funkční části myčky nepoužívejte čisticí prostředek s hrubými částicemi nebo leštící prostředek na nábytek. o Kontrolní panel otřete novým hadrem a teplou vodou. Čištění dvířek o Pro čištění okrajů po obvodě dveří používejte pouze jemnou navlhčenou látku. o Pro zamezení vniknutí vody do zámku dveří nebo na elektrické součástky nepoužívejte sprejové čističe žádného druhu. o Na vnitřní ani vnější plochy nepoužívejte žádné abrazivní čisticí prostředky, neboť ty by je mohly poškodit. Systém chybových kódů Pokud spotřebič zaznamená, že správně nefunguje, potom se rozsvítí kontrolka programu. Následující chybové kódy mohou být pravděpodobně napraveny zákazníkem a je třeba postupovat dle těchto uvedených kroků. PŘED ZAPOČETÍM ÚDRŽBY NA SPOTŘEBIČI JEJ ODPOJTE OD PŘÍVODU PROUDU. Kódy Význam Možné příčiny E1 Otevřená dvířka Dvířka nejsou zcela zavřená, zatímco myčka pracuje E2 Přívod vody Selhání přívodu vody E3 Odvod vody Selhání odvodu vody E4 Teplotní Selhání teplotního senzoru senzor E5 Přetečení Došlo k přetečení E6 Únik vody Došlo k úniku vody E7 Tepelné těleso Abnormální ohřev 28

29 DŮLEŽITÉ: Pokud se na displeji zobrazí jiný chybový kód, nepokoušejte se odstranit závadu sami, ale kontaktujte Servisní oddělení Baumatic. Pokud se po provedení výše uvedených rad a odstranění kódu závady, znovu objeví tento kód závady, vypněte spotřebič a odpojte jej od elektrické sítě. Poté pozvěte technika k prohlídce spotřebiče. Kontaktujte servisní oddělení Baumatic na telefonním čísle Pokud se návštěva servisního technika uskuteční v rámci záruční doby a technik zjistí, že závada byla způsobena některým z důvodů z uvedeného seznamu chybových kódů, a který zákazník zrušil, můžete nést odpovědnost za náklady, související s tímto servisem. Všeobecné řešení problémů Problém Možná příčina Co dělat Technické problémy Přepálená pojistka nebo sepnul jistič okruhu. Vyměňte pojistku nebo nastavte jistič okruhu. Odpojte všechny ostatní spotřebiče připojené na Myčka nádobí Nepracuje. Voda není odčerpána z myčky. Není zapnut přívod proudu. Chybový kód: E1 Tlak vody je příliš nízký. Dvířka myčky nejsou správně zavřena. Smyčka na odpadní hadici. Ucpaný filtr. Kuchyňský dřez je ucpaný. stejný okruh jako myčka. Ujistěte se, že je myčka zapnuta a že jsou dveře řádně uzavřeny. Ujistěte se, že je zástrčka napájecí šňůry plně zasunuta do zásuvky. Zkontrolujte, zda je správně připojena dodávka vody a zda je otevřen přívod vody. Ujistěte se, že jsou dvířka správně zavřena a zaklapnutá západka. Zkontrolujte odpadní hadici. Zkontrolujte hrubý filtr viz kapitola Čištění filtru. Zkontrolujte kuchyňský dřez, zda správně odtéká. Pokud ne, budete potřebovat spíše instalatéra než servisního technika. 29

30 Pěna ve vaně myčky Zbarvení vnitřní vany Bílý film na vnitřku myčky Na příborech jsou rzivé skvrny. Klepání v mycí skříňce Drnčení v mycí skříňce Klepání ve vodním potrubí Špatný mycí prostředek. Všeobecné problémy Rozlité leštidlo. Byl použit mycí prostředek s obsahem barviv. Minerály z tvrdé vody. Postihnuté věci nejsou odolné vůči korozi. Při přidání soli neproběhl program. Stopy soli se dostaly do mycího cyklu. Víčko na změkčovači je povolené. Hluk Sprchovací rameno naráží na nějakou položku v myčce. Keramické nádobí je volně v myčce. To mohlo být způsobeno místní instalací či průřezem potrubí. Používejte pouze mycí prostředek pro myčky. Pokud se vytvoří pěna, otevřete myčku a nechte pěnu zkondenzovat. Nalijte do myčky 1 galon vody a zavřete dvířka. Spusťte program rychlé mytí k odčerpání vody. Pokud bude potřeba, program opakujte. Rozlité leštidlo vždy okamžitě vytřete. Ujistěte se, že používáte mycí prostředek bez barviv. Nasaďte si gumové rukavice a vnitřek vyčistěte vlhkou houbou s čističem na myčky. Nikdy nepoužívejte jiný čistič než na myčky, mohlo by dojít k pěnění. Po doplnění soli VŽDY pusťte program rychlého mytí a myčku neplňte nádobím. Zkontrolujte jej a dotáhněte. Přerušte program a přeskládejte položky, které brání sprchovacímu ramenu. Přerušte program a přeskládejte keramické nádobí. Toto nemá vliv na funkčnost myčky. Máte-li pochybnosti, obraťte se na kvalifikovaného instalatéra. Neuspokojivé výsledky mytí Nádobí nebylo Viz kapitola Plnění myčky. správně naskládáno. Program nebyl dostatečně Použijte intenzivnější program. Viz kapitola Tabulka mycích 30

31 Nádobí není čisté. Kal na skle Černé a šedé stopy na nádobí. Mycí prostředek zůstal v zásobníku. Nádobí není suché. výkonný. Nedostatek mycího prostředku. Položky blokují sprchovací ramena. Sestava filtrů je znečištěná či není správně nasazena. To mohlo způsobit ucpání trysek sprchovacích ramen. Kombinace měkké vody a příliš mycího prostředku. Hliníkové nádoby se poškrábaly o jiné. Nádobí zablokovalo zásobník. programů. Použijte více mycího prostředku, nebo použijte jiný. Přeskládejte položky tak, aby se ramena mohla volně pohybovat. Vyčistěte a/nebo nasaďte správně sestavu filtrů. Vyčistěte trysky ramen. Viz kapitola Čištění sprchovacích ramen. Použijte méně mycího prostředku, pokud máte měkkou vodu, a zvolte kratší program k mytí skla a umyjte ho. Použijte jemný abrazivní čistič k odstranění těchto stop. Přeskládejte nádobí správně. Neuspokojivé výsledky sušení Špatné naložení. Naplňte myčku tak, jak je navrženo v kapitole Plnění myčky. Příliš málo leštidla. Zvyšte dávkování leštidla či doplňte zásobník leštidla. Nádobí jste vyndali Nádobí nevyndávejte z myčky příliš brzy. ihned po ukončení cyklu. Lehce pootevřete dvířka tak, aby mohla unikat pára. Nádobí začněte vyndávat, až když je na dotek sotva teplé. Nejdříve vyprázdněte spodní koš. Tím zabráníte odkapávání vody Špatně zvolený program. Příbory s méně kvalitní povrchovou úpravou. z nádobí v horním koši. U kratších programů je mycí teplota nižší. Tím se také snižuje účinnost mytí. Zvolte program s delším mytím. U těchto položek je vysoušení vody těžší. Příbory a nádoby tohoto typu nejsou vhodné pro mytí v myčce. 31

32 Instalace DŮLEŽITÉ: INSTALACE MUSÍ BÝT PROVEDENA PŘÍSLUŠNĚ KVALIFIKOVANOU OSOBOU. BAUMATIC SCHVALUJE POUZE INSTALACI PROVEDENOU DLE TOHOTO NÁVODU. VEŠKERÝ OBALOVÝ MATERIÁL BYSTE MĚLI ZLIKVIDOVAT EKOLOGICKY. Požadavky na otvor pro vestavbu mm o Otvor, do kterého zabudujete myčku, by se měl podobat tomu zobrazenému na obr. výše. o Mezi vrchní částí myčky a spodní částí pracovní desky by měla být mezera ne menší než 50 mm. 32

33 Instalační kroky 1. Příprava a propojení nábytkových dvířek 2. Nastavení tahu pružiny dvířek 3. Připojení myčky k přívodu vody 4. Připojení myčky k odtoku vody 5. Připojení myčky do elektřiny 6. Aplikace parotěsnícího kroužku 7. Umístění myčky 8. Vyrovnání spotřebiče 9. Zabezpečení myčky Příprava a propojení nábytkových dvířek o DŮLEŽITÉ: Nábytková dvířka nejsou součástí dodávky. Je nutné si koupit taková, která se shodují se zbytkem kuchyňské linky. o Maximální váha nábytkových dvířek by měla být 5,5 kg. Maximální tlouštka nábytkových dvířek by měla být 15 mm. o Pro označení a vyvrtání děr do nábytkových dvířek použijte dodanou instalační šablonu. 33

34 Distanční sloupek o Přichyťte 2 distanční sloupky na horná část nábytkových dvířek. o Nasaďte nábytková dvířka na dvířka spotřebiče. Ujistěte se, že distanční sloupky jsou nasazeny na vodících drážkách. o Nadzvihněte nábytková dvířka směrem nahoru, aby se zapasovala na své místo na dvířkách spotřebiče. o Zatlačte nábytková dvířka směrem dolů tak, aby se uzamkla ve své poloze na dvířkách myčky. Šrouby 4x44 Podložka na nábytková dvířka o Otevřete dvířka myčky a upevněte na nich nábytková dvířka pomocí dvou 4x44 šroubů, které zašroubujete skrz dva otvory na každé straně spotřebiče. Dvířka spotřebiče Nábytková dvířka o Pevně utáhněte šrouby do otvorů. Ujistěte se, že jste je pevně utáhli do nábytkových dvířek. 34

35 Nastavení tahu pružiny dvířek o Dvířka myčky jsou uchycena pružinami. Ty jsou nastaveny v továrně, aby se zajistil správný tah pružin a dvířka se mohla lehce otvírat a zavírat. o Po nasazení nábytkových dvířek je třeba nastavit tah pružiny dvířek. o Zcela otevřete dvířka, abyste měli přístup k stavitelným šroubům. Stavitelný šroub v pravém horním rohu o Použitím imbusového klíče otáčejte stavitelným šroubem pro napnutí či povolení ocelového lanka. o Tah pružiny je nastaven správně, když:- a) Dvířka zůstávají vodorovně, když jsou zcela otevřená. b) Je možné je lehce zavřít zdvihnutím dvířek pomocí prstů. o UPOZORNĚNÍ: Pokud neupravíte tah pružiny dvířek, můžete tím způsobit poškození spotřebiče. 35

36 Připojení myčky k přívodu vody DŮLEŽITÉ: Nepřipojujte myčku k přívodu vody za použití staré nebo již existující přívodní hadice. Přívodní hadice dodávaná společně s myčkou nádobí je jediná možná, která může být použita. NENAPOJUJTE VODOU. PŘÍVODNÍ HADICI KE KOHOUTKU S TEPLOU o Přívodní hadici naleznete ve vnitřním prostoru myčky. o Připojte přívodní hadici (C) k vodovodnímu kohoutku (A), který má ¾ závit a na spojku přívodní hadice na spotřebiči. o Pevně dotáhněte přívodní hadici k vodovodnímu kohoutku a k myčce. Důležité: V přívodní hadici se nachází elektronický aqua stop, který musí být umístěn v horní části hadice tak, jak je vyobrazeno výše. 36

37 Připojení myčky k odtoku vody o Zajistěte odtoková hadici, aby se nemohla hýbat, když se používá myčka. Odtoková hadice může být zavěšena v pozicích A, B nebo C. o Umístěte konec odtokové hadice do odpadního potrubí. Část odtokové hadice vtlačte do odpadního potrubní o DŮLEŽITÉ: Nevkládejte odtoková hadici příliš hluboko do potrubí, neboť by mohlo dojít k efektu sifónu (opětovného nasátí). o UPOZORNĚNÍ: ODTOKOVÁ HADICI NIKDY NEPRODLUŽUJTE! Připojení myčky do elektřiny 37

38 o DŮLEŽITÉ: Elektrická zásuvka musí zůstat přístupná, i když je spotřebič zapojen. Typový štítek o Dříve než zapojíte přístroj do elektrické zásuvky, podívejte se na typový štítek na horní hraně sklopných dvířek. Ujistěte se, že Vaše zdrojové napětí je stejné, jaké je uvedeno na výkonnostním štítku. o TYPOVÝ ŠTÍTEK ZE DVEŘÍ MYČKY NÁDOBÍ NESTRHÁVEJTE, OBSAHUJE DŮLEŽITÉ INFORMACE. o UPOZORNĚNÍ: SPOTŘEBIČ MUSÍ BÝT UZEMNĚN. o Zalisovaná zásuvka dodaná spolu se spotřebičem musí být umístěna do uzemněné a zaizolované zástrčky. o Zničený nebo poškozený kabel musí být vyměněn pouze kvalifikovanou osobou. Pro výměnu musíte použít kabel stejného typu. o Typ přívodního kabelu - H 0 V V F 3G 1,5. o DŮLEŽITÉ: Nedoporučujeme k zapojení používat prodlužovací kabel. Aplikace parotěsnícího proužku o Parotěsnící proužek musí být připevněna na spodní stranu pracovní desky, jako její ochrana proti vlhkosti. Pásek odkloní 38

39 proudění páry, která vystupuje ze spotřebiče, mimo prostor pod pracovní deskou. o Parotěsnící proužek najdete uvnitř myčky nádobí. o Spodní část pracovní desky před instalací parotěsnícího proužku očistěte. o Odstraňte papír na rubu lišty. o Parotěsnící proužek přilepte na spodní stranu pracovní desky. o DŮLEŽITÉ: Opomenutí připevnění parotěsnícího proužku by mohlo způsobit poškození Vaší pracovní desky. Instalace dekorativní lišty Dvířka Sokl Aby se dvířka otevíraly bez problémů, řiďte se údaji uvedenými v tabulce níže: Výška dekorativních dvířek Výška soklu 706mm 90mm 698mm 100mm 690mm 110mm 680mm 120mm 668mm 130mm 659mm 140mm 39

40 Vyrovnání spotřebiče o DŮLEŽITÉ: Vaše myčka musí být vyrovnána, aby fungovala. správně o Ujistěte se, ža myčka je podepřena v době, kdy je vyrovnávána, jinak se může překlopit. o Zadní nožka může být nastavena pomocí stavitelného šroubu na přední straně spotřebiče. o Přední nožka může být nastavena klíčem. o Na kontrolu vyrovnání spotřebiče použijte vodováhu. o Zkontrolujte, že je spotřebič vyvážen ze strany do strany. o Zkontrolujte, že je spotřebič vyvážen zepředu dozadu. 40

41 Zabezpečení myčky o Myčka musí být zajištěna k pracovní desce, což lze provést jedním ze dvou způsobů:- o Standardní pracovní deska - zajistěte myčku ke spodní straně pracovní desky užitím dvou šroubů do dřeva. o Měli byste je prošroubovat skrz otovry v držácích na vrchní straně skříňky myčky. o Tyto šrouby musí být pevně utaženy. o Pracovní deska z mramoru/žuly - u těchto speciálních pracovních desek nemůže být horní část mačky nádobí připevněna šrouby ke spodní straně desky. o Po obou stranách přední hrany myčky se nachází gumové zarážky. Odstraňte je, abyste odhalili předvrtané otvory po obou stranách myčky. o Myčky zajistěte po obou stranách k lince utažením šroubu do dřeva skrz převrtané otvory. Tyto šoruby musí být pevně utaženy. o Gumové zarážky vraťte na jejich původní místo. Před prvním použitím Před prvním použitím přístroje byste měli ověřit následující skutečnosti:- o jestli je myčka nádobí vyvážená a zafixovaná ve své pozici. o jestli je plně otevřen přívodní ventil. o jestli jsou těsné oba konce odtokové a přívodní hadice. o jestli jsou přívodní a odtoková hadice zcela utaženy. o jestli není přívodní/odtoková hadice zalomená. o jestli je spotřebič zapnutý. o jestli byl změkčovač vody naplněn litrem vody a solí. o jestli byl naplněn zásobník na leštidlo. 41

42 Baumatic čisticí prostředky o BC001 Čistič a odmašťovač myček nádobí (200g) o BC002 Odvápňovač praček a myček nádobí (200g) o BC003 Čistič na sklokeramické desky (250 ml) o BC004 Čistič na trouby (250ml) o BC005 Čistič nerezových ploch (250ml) Pokud budete chtít objednat jakýkoli čisticí prostředek, prosíme zavolejte zdarma na a zde sdělte kód výrobku. Technická data Informační list Výrobce BAUMATIC Číslo modelu BDI630 Standardní sady nádobí 12 Třída energetické účinnosti (1) A+ Roční spotřeba energie (2) 291 kwh Spotřeba energie standardního 1.02 kwh mycího cyklu Spotřeba energie ve vypnutém 0.00 W stavu Spotřeba energie v režimu 0.85 W ponechání v zapnutém stavu Roční spotřeba vody (3) 3360 litrů Třída účinnosti sušení (4) A Standardní mycí cyklus (5) Ekonomický 50 C Doba trvání standardního mycího 165 minut cyklu Hlučnost 52 db Typ instalace Vestavná (1) Na stupnici od A+++ (nejvyšší účinnost) do D (nejnižší účinnost). (2) Roční spotřeba energie na 280 standardních mycích cyklů při použití studené vody a programů s nízkou spotřebou. Skutečná spotřeba energie závisí na způsobu použití spotřebiče. 42

43 (3) Roční spotřeba vody při 280 standardních mycích cyklů. Skutečná spotřeba vody bude záviset na tom, jak se zařízení používá. (4) Na stupnici od A (nejvyšší účinnost) do G (nejnižší účinnost). (5) Tento program je vhodný pro mytí normálně znečištěného nádobí a je nejvíce efektivní z hlediska kombinované spotřeby energie a vody. Důležité informace a závěrečná upozornění! DŮLEŽITÉ: Jestliže Váš přístroj nepracuje správně, měli byste ho odpojit od elektrického zdroje a následně kontaktovat naši servisní linku na čísle NESNAŽTE SE PŘÍSTROJ SAMI OPRAVIT. Spotřebič musí být přístupný tak, aby technik mohl provést náležitou opravu. Jestliže nebude zajištěna dobrá přístupnost ke spotřebiči, technik opravu neprovede. V případě trvajícího požadavku na opravu ze strany zákazníka, musí být technikovi vydán písemný souhlas s opravou a v tomto případě za poškození způsobené spotřebičem instalovaným v rozporu s tímto návodem odpovídá zákazník. To se týká i situací, kdy jsou spotřebiče obloženy obkladačkami, utěsněné těsnícím materiálem nebo jsou zepředu zahrazeny dřevěnými překážkami, např. soklem. Dále také v případě, že byla provedena jakákoliv jiná instalace než podle specifikace firmy Baumatic. DŮLEŽITÉ: Výrobce si vyhrazuje právo drobných změn návodu, vyplývajících z inovačních nebo technologických změn spotřebiče, které nemají vliv na funkci spotřebiče. Detailní informace o Záručních podmínkách najdete na webových stránkách společnosti Baumatic nebo se obraťte na svého prodejce. Baumatic ČR spol. s r.o. Rybná 682/ Praha 1 Tel:

44 United Kingdom Baumatic Ltd., Baumatic Buildings, 6 Bennet Road, Reading, Berkshire RG2 0QX United Kingdom Sales Telephone (0118) Sales Fax (0118) Customer Care Telephone (0118) Customer Care Fax (0118) Spares Telephone (01235) Advice Line Telephone (0118) sales@baumatic.co.uk customercare@baumatic.co.uk spares@baumatic.co.uk technical@baumatic.co.uk Website: Republic of Ireland Service Telephone Spares Telephone Czech Republic Baumatic CR spol s.r.o. Lípová Liberec 4 Czech Republic Slovakia Baumatic Slovakia, s.r.o. Panenská Bratislava - Staré Mesto Slovakia Germany Baumatic Gmbh Bachstr D Bünde Deutschland +49 (0) Italy Baumatic Italia S.R.L. Via Galvani N Campodarsego (PD) Holland Baumatic Benelux B.V. Dukdalfweg 15d 1332 BH ALMERE Nederland +31(0)
