1 Myčky na nádobí Návod k instalaci CDI 45

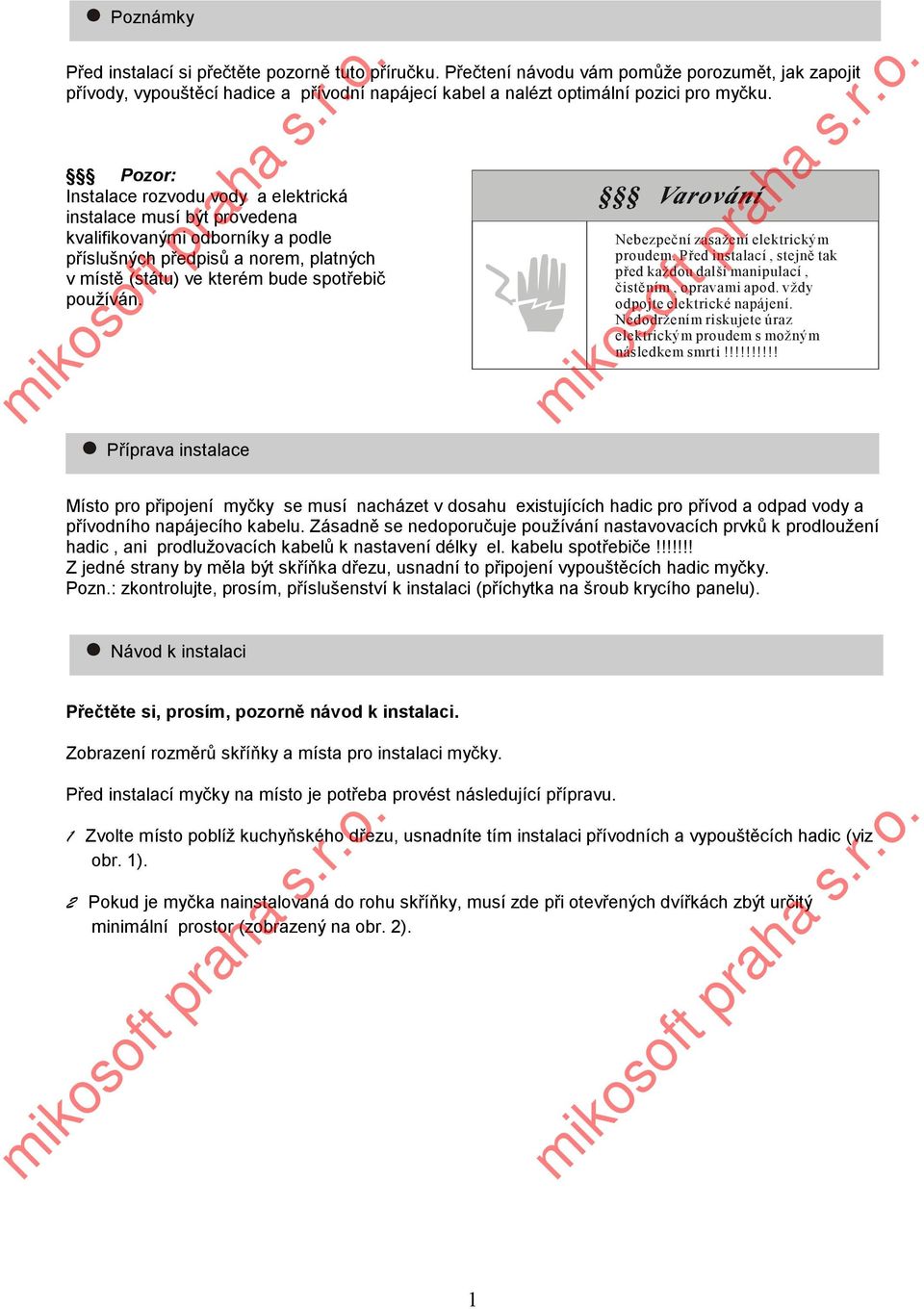

2 Poznámky Před instalací si přečtěte pozorně tuto příručku. Přečtení návodu vám pomůže porozumět, jak zapojit přívody, vypouštěcí hadice a přívodní napájecí kabel a nalézt optimální pozici pro myčku. Pozor: Instalace rozvodu vody a elektrická instalace musí být provedena kvalifikovanými odborníky a podle příslušných předpisů a norem, platných v místě (státu) ve kterém bude spotřebič používán. Příprava instalace Nebezpeční zasažení elektrickým proudem. Před instalací, stejně tak před každou další manipulací, čistěním, opravami apod. vždy odpojte elektrické napájení. Nedodržením riskujete úraz elektrickým proudem s možným následkem smrti!!!!!!!!!! Místo pro připojení myčky se musí nacházet v dosahu existujících hadic pro přívod a odpad vody a přívodního napájecího kabelu. Zásadně se nedoporučuje používání nastavovacích prvků k prodloužení hadic, ani prodlužovacích kabelů k nastavení délky el. kabelu spotřebiče!!!!!!! Z jedné strany by měla být skříňka dřezu, usnadní to připojení vypouštěcích hadic myčky. Pozn.: zkontrolujte, prosím, příslušenství k instalaci (příchytka na šroub krycího panelu). Návod k instalaci Přečtěte si, prosím, pozorně návod k instalaci. Zobrazení rozměrů skříňky a místa pro instalaci myčky. Před instalací myčky na místo je potřeba provést následující přípravu. Zvolte místo poblíž kuchyňského dřezu, usnadníte tím instalaci přívodních a vypouštěcích hadic (viz obr. 1). Pokud je myčka nainstalovaná do rohu skříňky, musí zde při otevřených dvířkách zbýt určitý minimální prostor (zobrazený na obr. 2). 1

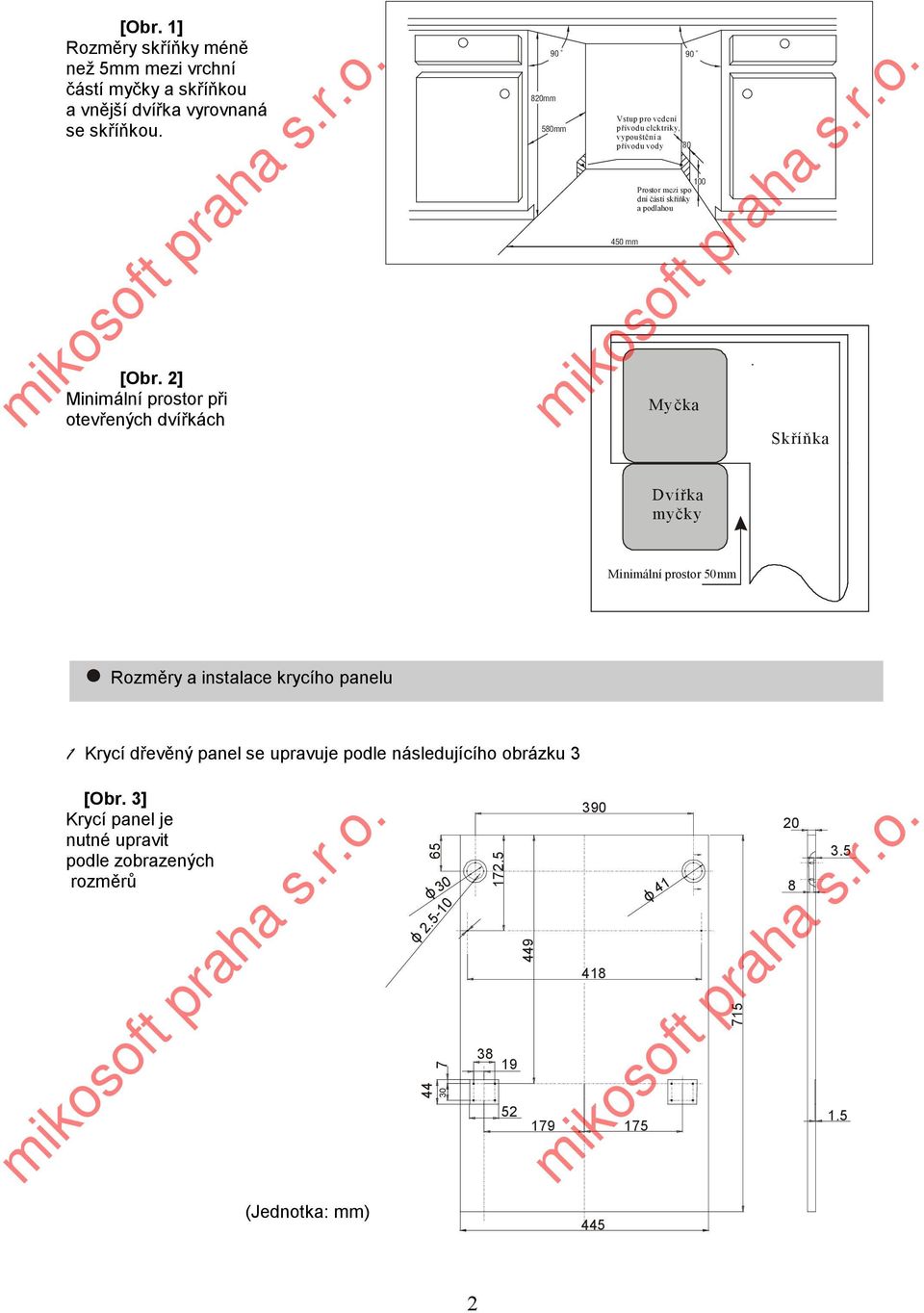

3 [Obr. 1] Rozměry skříňky méně než 5mm mezi vrchní částí myčky a skříňkou a vnější dvířka vyrovnaná se skříňkou. [Obr. 2] Minimální prostor při otevřených dvířkách Vstup pro vedení přívodu elektriky, vypouštění a přívodu vody Prostor mezi spo dní částí skříňky a podlahou Myčka Skříňka Dvířka myčky Minimální prostor 50mm Rozměry a instalace krycího panelu Krycí dřevěný panel se upravuje podle následujícího obrázku 3 [Obr. 3] Krycí panel je nutné upravit podle zobrazených rozměrů (Jednotka: mm)

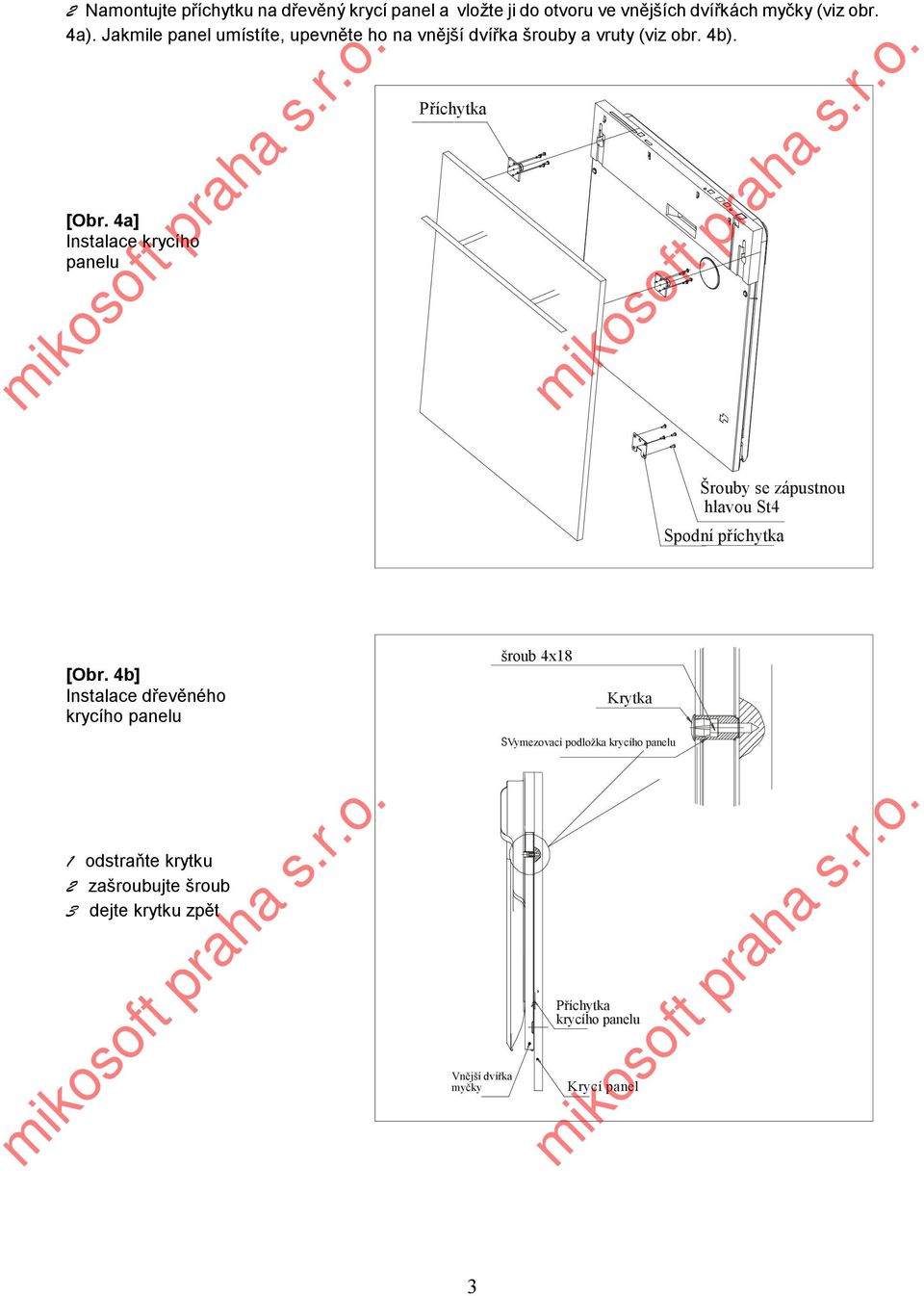

4 Namontujte příchytku na dřevěný krycí panel a vložte ji do otvoru ve vnějších dvířkách myčky (viz obr. 4a). Jakmile panel umístíte, upevněte ho na vnější dvířka šrouby a vruty (viz obr. 4b). [Obr. 4a] Instalace krycího panelu Příchytka Šrouby se zápustnou hlavou St4 Spodní příchytka [Obr. 4b] Instalace dřevěného krycího panelu odstraňte krytku zašroubujte šroub dejte krytku zpět Vnější dvířka myčky šroub 4x18 Krytka "Vymezovací podložka krycího panelu Příchytka krycího panelu Krycí panel 3

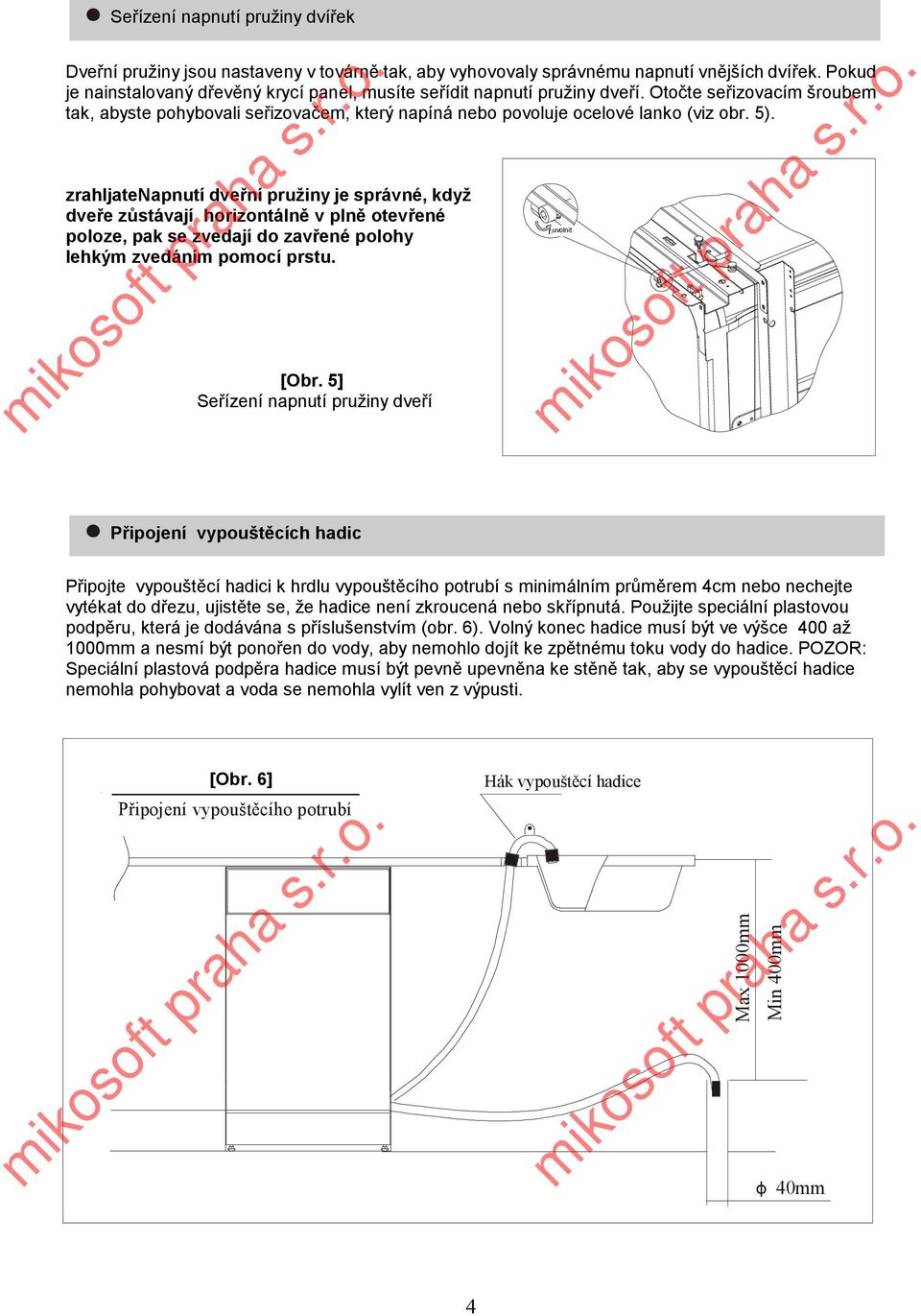

5 Seřízení napnutí pružiny dvířek Dveřní pružiny jsou nastaveny v továrně tak, aby vyhovovaly správnému napnutí vnějších dvířek. Pokud je nainstalovaný dřevěný krycí panel, musíte seřídit napnutí pružiny dveří. Otočte seřizovacím šroubem tak, abyste pohybovali seřizovačem, který napíná nebo povoluje ocelové lanko (viz obr. 5). zrahljatenapnutí dveřní pružiny je správné, když dveře zůstávají horizontálně v plně otevřené poloze, pak se zvedají do zavřené polohy lehkým zvedáním pomocí prstu. [Obr. 5] Seřízení napnutí pružiny dveří uvolnit Připojení vypouštěcích hadic Připojte vypouštěcí hadici k hrdlu vypouštěcího potrubí s minimálním průměrem 4cm nebo nechejte vytékat do dřezu, ujistěte se, že hadice není zkroucená nebo skřípnutá. Použijte speciální plastovou podpěru, která je dodávána s příslušenstvím (obr. 6). Volný konec hadice musí být ve výšce 400 až 1000mm a nesmí být ponořen do vody, aby nemohlo dojít ke zpětnému toku vody do hadice. POZOR: Speciální plastová podpěra hadice musí být pevně upevněna ke stěně tak, aby se vypouštěcí hadice nemohla pohybovat a voda se nemohla vylít ven z výpusti [Obr. 6] Připojení vypouštěcího potrubí Hák vypouštěcí hadice Max 1000mm Min 400mm 40mm 4

6 Postup instalace myčky Nainstalujte krycí panel na vnější dvířka myčky. Seřízení napnutí pružiny dveří Vyrovnejte myčku a usaďte skříňku individuálním seřízením čtyř vyrovnávacích nožiček. Připojte přívod, vypouštěcí hadice a napájecí přívodní kabel. Položte myčku na posuvné lišty. Zatlačte myčku do skříňky. Upevněte myčku ve skříňce dvěma šrouby se zápustnou hlavou. Podle šipky zobrazené na obr. 7 seřiďte nožičky tak, aby se myčka zvedla nebo snížila. Tímto způsobem ji vyrovnejte. šroub ozubený převod [Obr. 7] Postup instalace Krycí.671.7, panel 3*. 5

7 Myčka musí být vyrovnaná, aby posuv košů a mycí výkon fungoval správným způsobem. Položte vodováhu na dveře a ozubenou kolejnici uvnitř vany tak, jak je vidět na obr. a zkontrolujte, zda je myčka ve vodováze. Vyrovnejte myčku individuálním seřízením čtyř vyrovnávacích nožiček. Když vyrovnáte myčku, dejte pozor, aby se myčka nepřeklopila. [Obr. 8] Vyobrazení seřízení nožiček 1., vyrovnání.9. zepředu 52 7 dozadu 72 *, Zkontrolujte Zkontrolujte vyrovnání 0. 0;0 bočně 8 / /0 Spusťte myčku Před spuštěním myčky je potřeba zkontrolovat následující. Zda je myčka vyrovnaná a zda stojí pevně Zda je přívodní ventil otevřený Zda nedochází k netěsnostem v připojení jednotlivých vedeních Zda jsou kabely pevně připojeny Zda je zapnuté napájení Zda jsou napojeny přívodní a vypouštěcí hadice Všechny balicí a tištěné materiály je nutné z myčky vyndat Pozor: Po instalaci vložte, prosím, návod k instalaci do sáčku s tiskovinami. Obsah tohoto návodu je pro uživatele velmi důležitý. 6

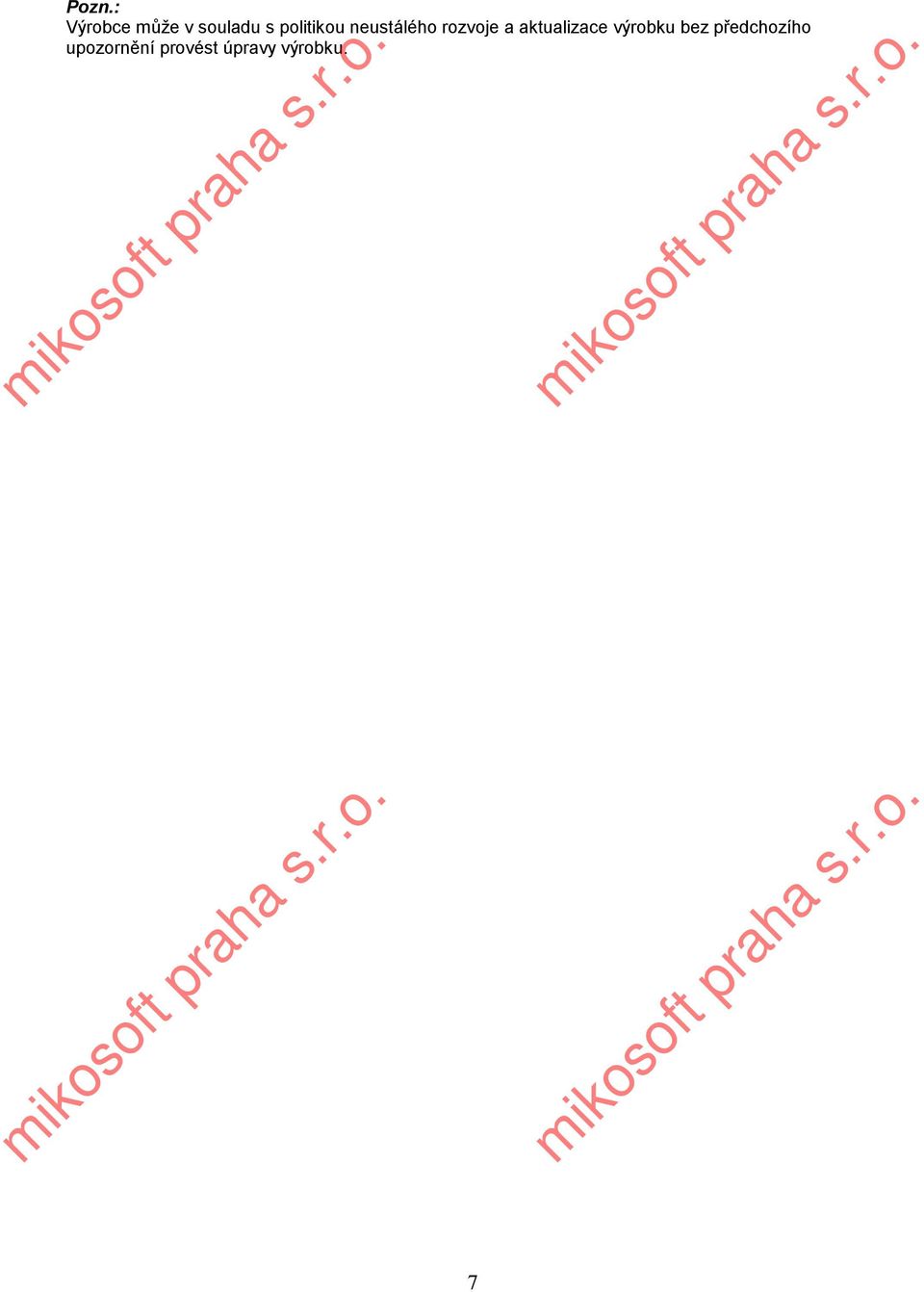

8 Pozn.: Výrobce může v souladu s politikou neustálého rozvoje a aktualizace výrobku bez předchozího upozornění provést úpravy výrobku. 7
