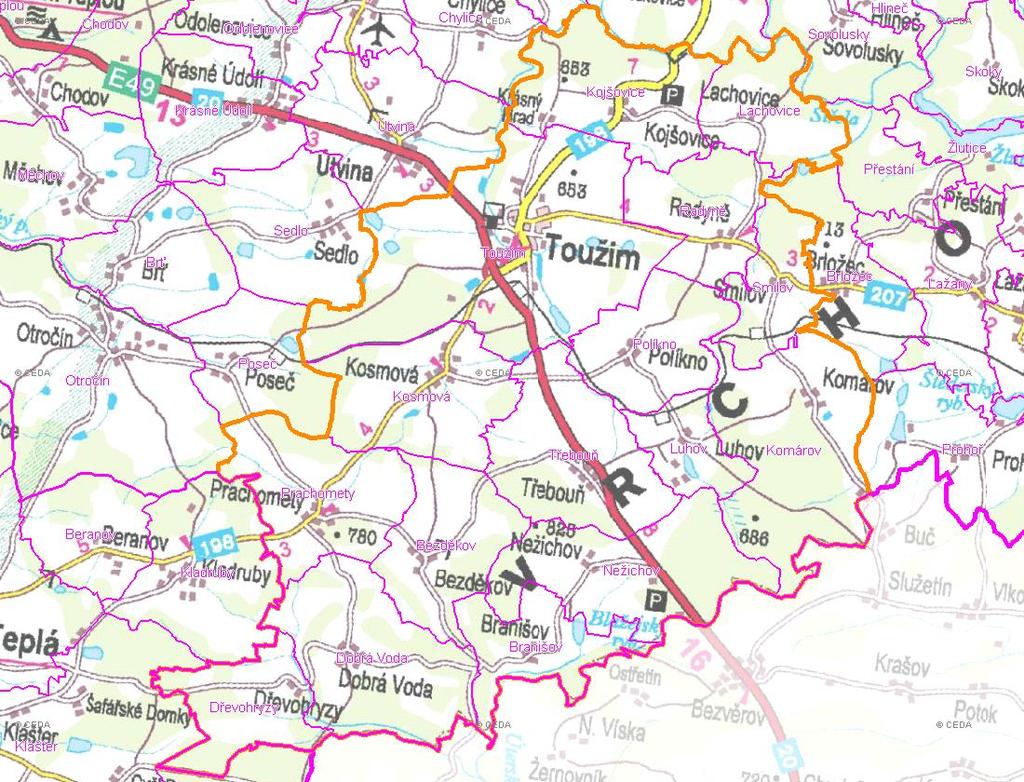

A. NÁZEV OBCE. A.1 Značení dotčených částí obce (ZSJ) Toužim. Mapa A: Území obce

Transkript

1 (karta obce: CZ041_0060_01) A. NÁZEV OBCE Název části obce (ZSJ): Mapa A: Území obce Přehledová mapka Kód části obce PRVK: CZ Název obce: Kód obce (IČOB): (555657) Číslo ORP3 (ČSÚ): 4103 (4103) Název ORP3: Karlovy Vary Kód OPOU2 ČSÚ: Název OPOU2:: Pozn: Přehledové mapky prezentují území celé obce, do které dotčená část obce spadá. A.1 Značení dotčených částí obce (ZSJ) Kód části obce PRVK: Název části obce: Kód části obce PRVK: IČOB obce obce ÚIR: CZ Stránka 1 z 8

2 Počet obyvatel Plán rozvoje vodovodů a kanalizací Karlovarského kraje (karta obce: CZ041_0060_01) B. CHARAKTERISTIKA OBCE B.1 ZÁKLADNÍ INFORMACE O OBCI (části obce - ZSJ) Obec místní část leží v jižní části Karlovarského kraje, cca. 24 km jihovýchodně od města Karlovy Vary. Pro obec je charakteristická smíšená zástavba, rodinné domy, obytné panelové domy, objekty občanské vybavenosti a rekreační objekty. K vybavenosti obce patří pošta, škola, zdravotnické středisko a policie. Obcí protéká řeka Střela její přítoky. B.2 DEMOGRAFICKÝ VÝVOJ Počet obyvatel: Počet trvale bydlících obyvatel Počet osob s časově omezeným pobytem (ČOP) Graf B2.1: Vývoj počtu obyvatel Celkový počet trvale bydlících obyvatel a obyvatel s ČOP počet trvale bydlících obyvatel počet obyvatel s ČOP C. PODKLADY Dotazník s údaji o demografickém vývoji obce, vodovodu, kanalizaci a čištění odpadních vod Pasport vodovodu od VaK KV a.s. Pasport kanalizace od VaK KV a.s. Čistá Berounka etapa 1 - intenzifikace a modernizace ČOV, VaK KV a.s., Karlovy Vary, 2003 Čistá Berounka etapa 1 - rekonstrukce a zkapacitnění kanalizace, VaK KV a.s., Karlovy Vary, 2003 Stránka 2 z 8

3 (karta obce: CZ041_0060_01) D. VODOVODY D.1 POTŘEBA VODY Z BILANCE Základní parametry: Ozn.: Jednotky: Rok: Počet všech zásobených obyvatel Nz obyvatel Voda vyrobená celkem VVR tis.m3/r ,6 Voda fakturovaná celkem VFC tis.m3/r ,7 Voda fakturovaná pro obyvatele VFD tis.m3/r ,2 Spec. potř. fakt. vody obyvatelstva Qs,d l/(os.den) 99,2 95,1 98,7 76,7 Spec. potř. fakt. vody Qs l/(os.den) 135,3 130,1 133,4 102,6 Spec. potř. vody vyrobené Qs,v l/(os.den) 212,8 213, ,5 Průměrná denní potřeba Qp m3/d 646,6 652,1 693,2 431,8 Max. denní potřeba Qd m3/d 905,2 912,9 970,4 604,5 Mapa D1: Vodovody - rozvody v obci Trasování sítí, lokalizace vodojemů, zdrojů, ATS, ČS, ÚV, redukcí tlaku Obec: Legenda: Vodovody Čerpací stanice Úpravny vody navrhované navržená navržená rekonstrukce rekonstrukce rekonstrukce Vodojem věžový Vodojem zemní Studna, vrt ATS rekonstrukce navržený navržená navržená Stránka 3 z 8

4 Investiční náklady [mil. Kč/r] Specifická potřeba vody [l/os.r] Počet obyvatel Plán rozvoje vodovodů a kanalizací Karlovarského kraje (karta obce: CZ041_0060_01) Graf D1.1: Počet zásobených obyvatel Celkový počet zásobovaných trvale bydlících obyvatel a obyvatel s ČOP počet zásobených trvale bydlících počet zásobených s ČOP počet obyvatel celkem Graf D1.2: Specifická potřeba vody [l/os.r] fakturované vody vody vyrobené fakturované vody obyvatelstva Tab. D.1.3: Vodovody - časový přehled výstavby Druh investice Rok: [mil. Kč/r]: nové investice rekon. řadů rekon. ostatní Celkem [mil.kč Graf D1.4: Vodovody - investice Časový přehled výstavby [mil.kč/r] 1,0 0,8 0,6 0,4 0,2 0, nové investice [mil.kč/r] rekonstrukce řadů [mil.kč/r] rekonstrukce ostatní [mil.kč/r] Stránka 4 z 8

5 (karta obce: CZ041_0060_01) D.2 POPIS SOUČASNÉHO ZÁSOBOVÁNÍ PITNOU VODOU Obec místní část ( m n.m.) je napojena na skupinový vodovod Žlutice. Původní vodovod pro město byl vybudován v roce 1912 a prameniště sloužilo zároveň i pro obec Kosmovou. Podzemní voda byla jímána jímacími zářezy v k.ú. Kosmová. V roce 1949 bylo provedeno rozšíření prameniště o jímací zářezy v k.ú.bezděkov. Z jímacích zářezů obou pramenišť je voda svedena do sběrné jímky a odtud svodným řadem do vodojemu Kosmová a dalším svodným řadem do vodojemu. Všechna další provizorní jímání vody vybudovaná v letech byla po napojení na skupinový vodovod Žlutice po roce 1966 odpojena a vyřazena z provozu. Hlavním zdrojem vody pro je úpravna vody Žlutice, z původního prameniště je zásobována část staré obce. V letech byla provedena rozsáhlá výměna rozvodné sítě a v souvislosti s bytovou výstavbou i její rozšíření. V dokumentaci vodovodu je ze skupinového vodovodu zahrnut výtlačný řad z úpravny vody do vodojemu Lažany, přívodný řad z vodojemu Lažany (2x1 000 m3) do vodojemu nový (400 m3) a zásobní řad do obce až k čp.347 u Karlovarské ulice. Jímání vody v k.ú.bezděkov je provedeno na parcele č.1725/3 jímacími zářezy v délce 27 a 10 m, voda se svádí do sběrné jímky velikosti 2,1x2,1m a dále do sběrné jímky v k.ú.kosmová. Další jímání je zářezy v k.ú. Kosmová na parcele č.976/l. Délka zářezů je cca 40 m. Voda ze zářezů je svedena do sběrné jímky, ve které se dělí pro přítok do vodojemu a do vodojemu Kosmová. Průměrná vydatnost celého prameniště je 3 l/s. Svodný řad z jímky Bezděkov do jímky Kosmová je proveden z potrubí PE 160 v dl. 715 m v roce 1993 (původní svodný řad KT 100 byl z roku 1949). Svodný řad ze sběrné jímky Kosmová do vodojemu 200 m3 je z eternitového potrubí DN l25 v délce 325 m a z litiny DN l25 v délce 330 m. Celková délka řadu je 655 m, rok výstavby Zdrojem vody pro skupinový vodovod je nádrž na řece Střele. Voda z nádrže je chemicky upravována na úpravně vody o kapacitě 180 l/s. Pro větev je voda čerpána výtlačným řadem do vodojemu Lažany. Výkon čerpadel je 28 l/s. Z vodojemu Lažany je voda vedena gravitací do vodojemu o obsahu 400 m3. Vodojem (starý) - zemní o obsahu 2x100 m3, rok výstavby V roce 1961 byla na vodojemu provedena generální oprava. Vodojem je dvoukomorový. Kota dna 646,00 m n.m., kota hladiny 650,00 m n.m. situovaný na stavební parcele č.41 v k.ú. Kosmová. Vodojem (nový) - je jihovýchodně od i, vybudován byl v roce Obsah vodojemu je 400 m3. Kota dna 652,00 m n.m., kota hladiny 656,00 m n.m. na stavební parcele č.557 v k.ú.. Vodojem Lažany (starý) - je na skupinovém vodovodu Žlutice-, situovaný nad obcí Lažany. Vodojem je jednokomorový obsahu 400 m3, rok výstavby Z vodojemu je proveden přívodný řad do vodojemu, přívodný řad do vodojemu Štědrá a do obce Lažany. Kota dna 666,00 m n.m., kota hladiny 670,50 m n.m. Vodojem Lažany (nový) - umístěn v bezprostřední blízkosti vodojemu 400 m3. Nový vodojem je dvoukomorový 2x1000 m3. Kota dna 665,50 m n.m., kota hladiny 670,50 m n.m. Hydroforová stanice - byla vybudována v roce 1967 v souvislosti s výstavbou vícepodlažních domů na sídlišti, pro které nebylo možno ze sítě zajistit potřebný tlak z vodojemu. Vodovodní síť byla rozdělena na dvě tlaková pásma, pro horní tlakové pásmo je v provozu hydroforová stanice s akumulací 50 m3. Dnes již bez akumulace, voda je odebírána sáním přímo z řadu. Vodovod z ATS je veden kolektorem vybudovaným pod panelovými domy. Voda je odebírána ze sítě dolního tlakového pásma přípojkou DN 80, na přípojce je osazen vodoměr. Osazena jsou tři kusy horizontálních odstředivých čerpadel typ 40 CVX 4 - Q=250 l/min, H=51 m. Čerpadla jsou zapínána postupně od příslušných manostatů v závislosti na tlaku. První čerpadlo zapínací tlak 0,4 Mpa, vypínací tlak 0,57 Mpa druhé čerpadlo zapínací tlak 0,37 mpa, vypínací tlak 0,55 Mpa třetí čerpadlo zapínací tlak 0,3 Mpa, vypínací tlak 0,53 Mpa Celková délka vodovodní sítě je ,4 m, počet vodovodních přípojek je 333 ks. D.3 ROZVOJ VODOVODŮ VE VÝHLEDOVÉM OBDOBÍ V budoucnu se napojí místní část Kojšovice. Místní systém zásobování pitnou vodou vyhovuje a nebude se měnit ani v budoucnosti. D.4 NOUZOVÉ ZÁSOBOVÁNÍ PITNOU VODOU ZA KRIZOVÉ SITUACE (jako podklad pro krizový plán obce nebo kraje) Nouzové zásobování užitkovou vodou bude zajišťováno z vodovodu pro veřejnou potřebu. Při využívání zdrojů pro zásobení užitkovou vodou se bude postupovat podle pokynů územně příslušného hygienika. Nouzové zásobování pitnou vodou bude zajišťováno dopravou pitné vody v množství maximálně 15 l/den obyvatele cisternami ze zdroje Močidlec. Zásobení pitnou vodou bude doplňováno balenou vodou. Stránka 5 z 8

6 (karta obce: CZ041_0060_01) E. KANALIZACE A ČOV E.1 ZÁKLADNÍ ÚDAJE Základní parametry: Ozn.: Jednotky: Rok: Počet všech obyv. napoj. na kanal. Nk obyvatel Počet obyv. napojených na ČOV Ncov obyvatel Spec. produkce odp. vod obyv. Qov l/(os.den) Produkce odpadních vod Mov m3/den 471,9 474,5 477,1 391,1 Mapa E1: Kanalizace - rozvody v obci Trasování sítí, lokalizace ČOV, ČS, výústě, odlehčovací komory Obec: Legenda: Kanalizace ČOV Čerpací stanice Aglomerace navrhovaná rekonstrukce navrhované rekonstrukce navrhované rekonstrukce hranice aglomerací kanalizace Stránka 6 z 8

7 Investiční náklady [mil. Kč/r] Specifická produkce [l/(os.den)] Denní produkce [m3/den] Počet obyvatel Plán rozvoje vodovodů a kanalizací Karlovarského kraje (karta obce: CZ041_0060_01) Graf E1.1: Počet obyvatel napojených na kanalizaci Celkový počet trvale bydlících obyvatel a obyvatel s ČOP napojených na kanalizaci počet napojených trvale bydlících počet napojených s ČOP počet obyvatel celkem Graf E1.2: Produkce odpadních vod Specifická produkce odpadních vod obyv. [l/(os.den)] a celková produkce [m3/den] Druh investice [mil. Kč/r]: specifická produkce odpadních vod obyvatelstvo Tab. E.1.3: Kanalizace - časový přehled výstavby ,0 500,0 400,0 300,0 200,0 100,0 0,0 produkce odpadních vod nové investice ,5 13,7 1, rek.stok.sítě rekon. ostatní Rok: Celkem [mil.kč ,5 13,7 1, Graf E1.4: Kanalizace - investice Časový přehled výstavby [mil.kč/r] 16,0 14,0 12,0 10,0 8,0 6,0 4,0 2,0 0, nové investice [mil.kč/r] rekonstrukce stok. sítě [mil.kč/r] rekonstrukce ostatní [mil.kč/r] Stránka 7 z 8

8 (karta obce: CZ041_0060_01) E.2 POPIS STÁVAJÍCÍHO STAVU V obci je vybudovaná jednotná kanalizace zakončená čistírnou odpadních vod pro EO. Čistírna je řešena jako oxidační příkop s dosazovacími nádržemi a dešťovými zdržemi pro zachycení přívalových vod. V roce 1990 byla provedena intenzifikace a zvýšení kapacity ČOV doplněním jemnobublinné aktivace. Na čistírně odpadních vod v i postupně dožívalo technologické vybavení čistírenské linky užívané od 70 let.z toho důvodu a pro nutnost zabezpečení požadavků na kvalitu odtoku z čistírny byla v roce 2002 provedena rekonstrukce oxidačního příkopu a provedena úprava technologie čištění odpadních vod a postupná náhrada technologického zařízení. Celková déla kanalizační sítě je cca ,7m. E.3 POPIS NÁVRHOVÉHO STAVU Další návrh představuje rekonstrukci a zkapacitnění stok v centru města. Zde se vyskytují ještě původní kamenné skládané stoky, které jsou netěsné a hydraulicky nevhodné a nekapacitní. Navrhuje se rozšíření kanalizační sítě. Město je uvedeno v seznamu Konkrétní seznam aglomerací České republiky určených do různých prozatímních kategorií přechodných období (podle směrnice Rady 91/271/EHS) a tato navržená opatření musí být realizována do roku Veškeré odpadní vody akumulované v bezodtokých jímkách budou likvidovány na čistírně odpadních vod města. AKTUALIZACE - poznámky: Datum aktualizace: Popis: aktuální stav 2013 Stránka 8 z 8
