BALANCE Velkoformátová posuvná taška

Transkript

1 BALANCE Velkoformátová posuvná taška ATON CRE Zn ač ka j ch CZ ed in tř hs ečnýc e

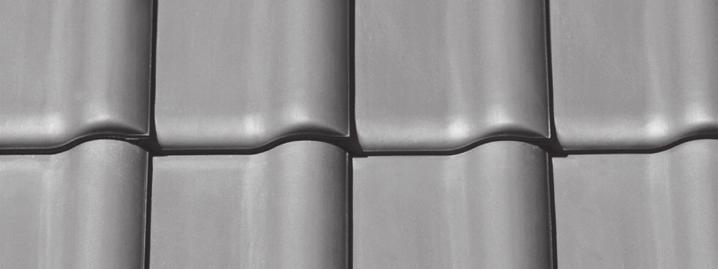

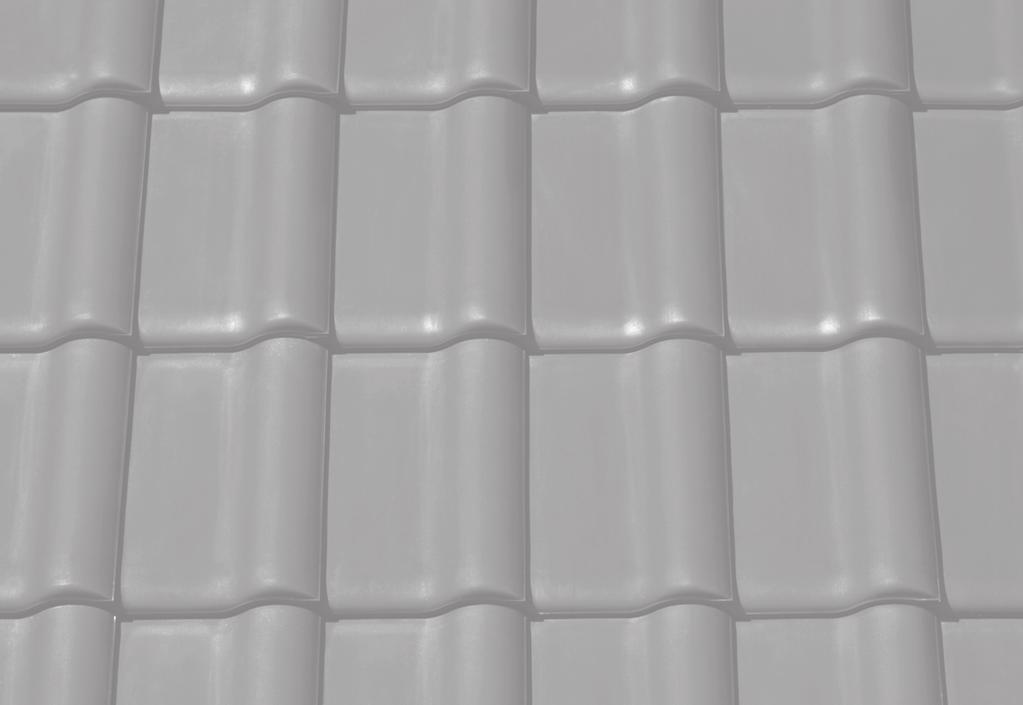

2 02I03 barevná stá % lo 0 st 10 BALANCE Velkoformátová keramická taška vyvážených proporcí Velkoformátová keramická taška vyvážených Stálobarevnost keramických tašek proporcí vhodná jak pro velké, tak i menší a neměnnost jejich povrchu je střešní plochy. Díky propracovanému systé- zaručena díky úpravě engobováním mu drážek je taška BALANCE vhodná i pro nebo glazováním, kdy se během nízké sklony střech. Unikátní hlavové drážky vypalovacího procesu engoba nataví poskytují možnost posuvu až o 25 mm, což do hloubky povrchu suroviny tašky umožňuje snadné rozvržení optimálního a tím dodává tašce mírný hedvábný laťování v závislosti na délce krokve. Přírodní červená NUANCE červená engoba vysoce odolný vůči povětrnostním Tři stabilní závěsné ozuby zajišťují bezpečné vlivům, stálobarevný a po desetiletí uchycení tašky, spodní podpůrná zpevňovací se neměnící. O dokonalou ochranu žebra dodávají tašce větší pevnost a odvádě- se tak postará engoba či glazura. jí případnou vzniklou kondenzaci ze spodní strany tašky. Díky velkému formátu dosahuje taška BALANCE při spotřebě od 8,4 ks/m2 výborného poměru cena/výkon. Typický tvar tašky s vlnou vytváří celkově harmonický vzhled střechy. NUANCE měděně červená engoba NUANCE tmavě hnědá engoba NUANCE vínově červená engoba NUANCE břidlicová engoba NUANCE černá matná engoba FINESSE černá glazura K vytvoření dokonalé střechy využívá CREATON při výrobě keramických tašek pouze tyto čtyři základní přírodní materiály. dní materiá Příro l Vzduch CREATON Voda o lo gi e še t r n á k životním d tř e í Oheň T ec hn Země Příznivá ekologická vyváženost up ro s lesk. Následkem toho je povrch

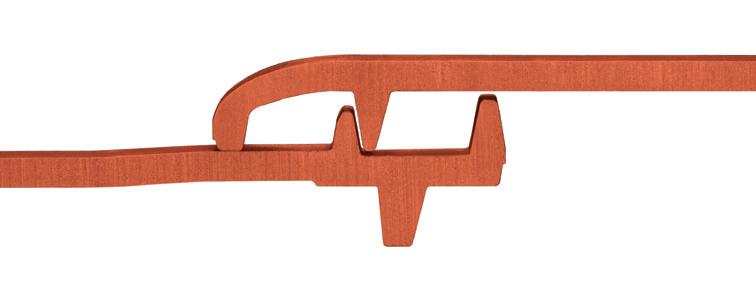

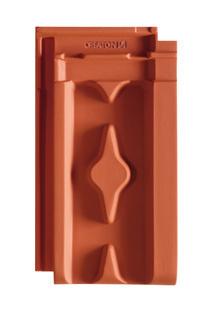

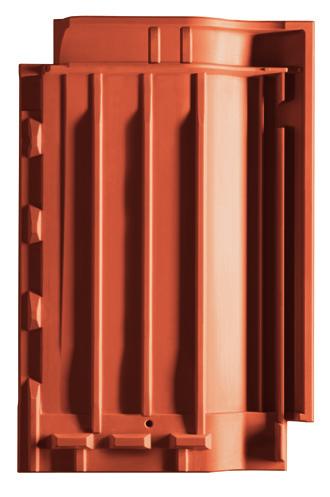

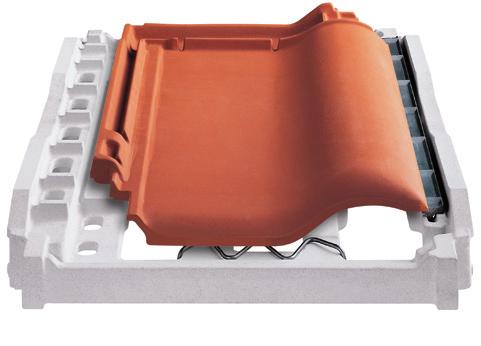

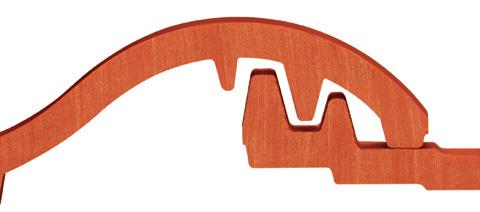

3 04I05 BALANCE tradiční model tašky ve velkém formátu HOSPODÁRNOST ZPEVŇOVACÍ ŽEBRA 502 mm Díky velkému formátu tašky mm s krycí šířkou od cca 277 mm a krycí délkou cca 431 mm dosahuje taška BALANCE při spotřebě od 8,4 ks/m 2 výborného poměru cena/výkon. Podpůrná zpevňovací žebra poskytují tašce větší pevnost a odvádí případně vzniklou kondenzaci ze spodní strany tašky. 323 mm BOČNÍ DRÁŽKY Pro dosažení dokonalé vertikální těsnosti tašky byl vyvinut unikátní Labyrint systém se speciálními 5 bočními drážkami. Díky tomuto propracovanému systému vznikla dokonale odolná vodní bariéra, nepřekonatelná ani při velmi silném větru. ZAVĚŠENÍ Tři stabilní závěsné ozuby zajišťují bezpečné uchycení. Kromě trojnásobného zabezpečení oproti standardním požadavkům vzniká velká výhoda při uchycení řezaných tašek (např. v úžlabí a nároží). 25 mm HLAVOVÉ DR ÁŽKY Unikátní hlavové drážky poskytují možnost posuvu až o 25 mm. Díky posuvu tašek je snadné si rozvrhnout optimální laťování v závislosti na délce krokve, což oceníte jak při zastřešení novostaveb, tak především při rekonstrukcích. Ani při maximální rozteči není narušena vyjímečná těsnost krytiny. BARVY Všechny engoby a glazury jsou nabízeny na nejvyšší úrovni kvality. Engoby s hedvábným leskem a hladkým povrchem jsou jedinečné na trhu stavební keramiky s vysokou odolností proti poškrábání a poškození. Glazury, které se během výpalu stávají součástí povrchu keramických tašek, dodávají krytině krásu a poskytují dodatečnou ochranu proti vlivům okolního prostředí. POVRCH Moderní vypalovací procesy, prvotřídní suroviny a jejich speciální ošetření tvoří základ viditelného hladkého povrchu tašky, který nabízí maximální ochranu před povětrnostními vlivy a vyznačuje se 100% odolností proti UV záření. ČISTOTA Současná výrobní technologie je velmi šetrná k životnímu prostředí. Do nejmodernějších zařízení investuje CREATON v každé zemi významné částky. Těžba hlíny je prováděna s nejvyšší obezřetností. Již využité plochy jsou odevzdány zpět přírodě už rekultivované. VZHLED Charakteristický vlnitý tvar tašky BALANCE klade důraz na obrysovou linii a zvyšuje optický efekt. I přes velký formát krytiny zachovává dobré proporce a harmonickou rovnováhu a je vhodná i pro střechy menší velikosti.

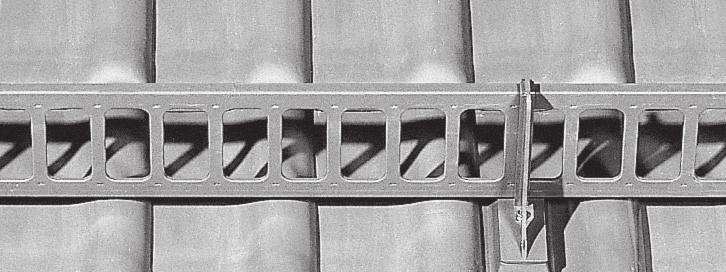

4 Originální příslušenství Originální doplňky CREATON tvoří promyšlený systém, takže střecha je nejen krásná, ale i technicky dokonalá a se všemi systémovými doplňky vždy tvoří jednotný celek. Hliníkové příslušenství: mříže a sněhové ochranné systémy Zde vyobrazený příklad je uveden na modelu Harmonie. Všechny doplňkové prvky se nabízí i pro ostatní modely Creaton. Hliníková základní taška Držák kulatiny Dokonalé keramické uzavření střechy systémem FIRSTFIX Fólie a příslušenství Ukončení hřebene Podstřešní fólie UNO, DUO, TRIO, QUATTRO FIRSTFIX příchytka hřebenáče Odvětrání ve hřebeni Podhřebenová větrací taška Funkční uzávěr hřebene Mříž na zachytávání sněhu + držák NKS páska SKL speciální na lepení spojů lepidlo na lepené spoje Stoupací plošina + držák Stoupací schod NDS těsnící páska pod kontralatě Základní taška (spotřeba 8,4 9,0 ks/m2) Poloviční taška (slouží k řešení střešních detailů) Větrací taška LQ (větrací průřez 37,5 cm2, cca 13 ks/100 m2) Podhřebenová větrací taška (odvětrání cca 230 cm2/bm) Podhřebenová větrací taška krajní levá/pravá Krajní taška levá/pravá (spotřeba cca 2,4 ks/bm) Taška s dvojitou vlnou Pultová taška (pro ukončení pultové střechy) Prostupová taška odvětrání Ø 100 včetně příslušenství Prostupová taška odvětrání Ø 125 včetně příslušenství Prostupová taška pro odvod spalin Ø 110, 125 mm, včetně EPDM manžety Anténní prostupová taška Ø 60, včetně EPDM manžety Prostupová taška pro uchycení solárního systému Ø 70, včetně EPDM manžety Rozdělovací hřebenáč tvar Y Funkční uzávěr hřebene PF (keramický) Koncový hřebenáč PF Uzávěr hřebene PF (keramický) Koncový hřebenáč PR Uzávěr hřebene PR (keramický) NDM těsnící tmel Fólie a příslušenství Podhřebenová větrací taška Stoupací plošina + držák Horkovzdušná QSM svařovací pistole pro fólie činidlo QUATRO Láhev se štětcem pro QSM Těsnící pěnová Podstřešní páska NDB těsnící páska UAB MANUFAKTUR Rozdělovací hřebenáč 120 mm 63 mm SIGNUM -Adaptér Hřebenáč mm mm mm 275 mm Hřebenáč PF (spotřeba 2,5 ks/bm) Ukončovací hřebenáč 120 mm Sanitární odvětrání 60 mm mm m 415 0m mm Hliníková základní taška, držák a mříž na zachytávání sněhu 275 mm Anténí prostupová taška souprava Hřebenáč PR (spotřeba 2,5 ks/bm) Celkový sortiment příslušenství naleznete v ceníku Creaton. Aktuální dostupnost jednotlivých prvků je nutné před objednáním prověřit. Prostupová taška pro odvod spalin Krajní taška Větrací taška Fólie UNO, DUO, TRIÓ, QUATTRO

5 08I09 Ideální ukončení hřebene: bezpečné, estetické a hospodárné Podhřebenová větrací taška spolu se systémem FIRSTFIX přináší inovativní řešení ukončení hřebene. Ideální uzavření střechy ve hřebeni charakterizuje estetika a dlouhá životnost. Pravá střecha z krytiny Creaton je plně keramická a zaručuje tak dlouhou životnost a zároveň jednotný estetický vzhled. Při použití podhřebenové větrací tašky není nutné již instalovat větrací pás hřebene a klasické větrací tašky, což přináší nejen finanční úsporu, ale spolu s hřebenáči vytváří tento systém estetický vzhled bez rušivých elementů. Použití alternativních řešení, jako jsou plastové prvky nezaručují dlouhou životnost a v budoucnu je nezbytné vynaložit nemalé náklady na údržbu a opravu střechy. Příčný řez střechy Odvětrání větrací taškou Odvětrání prostřednictvím větrací tašky o větracím průřezu 37,5 cm 2 (cca 13 ks/100m 2 ). Variabilní vzdálenost dle sklonu střechy a přesahu do okapu Kontralatě (50x50 mm) Střešní taška BALANCE Hřebenáč PR Větrací pás hřebene Větrací taška BALANCE LAF FIRSTFIX + Velká bezpečnost bez hřebenové laťe. Rychlá a jednoduchá montáž hřebene = LAF FLA Montáž hřebenáčů bez použití hřebenové latě. Konstrukce podhřebenové větrací tašky zabraňuje vniknutí deště či sněhu pod hřebenáč a zároveň umožňuje požadované odvětrání střechy ve hřebeni. Slouží také jako podpora pro montáž hřebenáčů bez použití hřebenové latě. Způsob pokládky pomocí systému FIRSTFIX s použitím speciálních příchytek, které se připevňují na hřebenáč a drátem k poslední lati pod hřebenem je velmi rychlý a ekonomicky výhodný. Montáž hřebenáčů s použitím hřebenové latě. Při pokládce hřebenáče na hřebenovou lať postupujte při rozměření dle níže v tabulce uvedených orientačních hodnot LAF a FLA. V tabulce naleznete hodnoty pro rozměry střešních latí mm, nebo 40x60 mm při použití podhřebenové větrací tašky. V případě jiných průřezů latí je třeba hodnoty určit individuálně nebo si vyžádat odborné poradenství od CREATON! Okap Ochranná větrací mřížka Příčný řez střechy Okapní větrací pás 60 Okapnička Variabilní vzdálenost dle sklonu střechy a přesahu do okapu 397 Odvětrání prostřednictvím podhřebenové větrací tašky použité v celé délce hřebene, větrací průřez cca 230 cm 2 /bm hřebene. Bednění zapuštěné do nosného trámu Kontralatě (50x50 mm) Střešní taška BALANCE Podhřebenová odvětrávací taška Hřebenáč PF LAF FLA LAF odstup latí od průsečíku hřebene střechy FLA odstup hřebenových latí DN sklon střechy Okap Ochranná větrací mřížka DN LAF FLA DN LAF FLA Okapní větrací pás Okapnička Bednění zapuštěné do nosného trámu střešní lať 30/50, hřebenáč PF (2,5 ks/m) střešní lať 40/60, hřebenáč PF (2,5 ks/m) Znázorněný nákres je pouze schématický. Provedení konstrukce střechy a samotná pokládka krytiny musí být provedena v souladu s platnými normami a předpisy (dle ČSN , Pravidel pro navrhování a provádění střech a montážních instrukcí).

6 10I11 BALANCE technické informace pro pokládku Podrobné aerodynamické testy prokázaly, že taška BALANCE Technické údaje: cca. 323 x 502 mm vyniká nadprůměrnou těsností. Díky technicky propracova- min. cca. 274 mm nému systému drážek tak může být dosaženo již při sklonu 18 stř. cca. 275 mm s volně položenou střešní fólií (Creaton UNO ), 16 se slepen- max. cca. 277 mm ou střešní fólií (Creaton DUO ), 14 v případě provedení dešti min. cca. 406 mm odolného podstřeší (Creaton TRIO ) a 12 v případě provedení stř. cca. 419 mm max. cca. 431 mm vodotěsného podstřeší (Creaton QUATTRO ) zajištění těsnosti min. cca. 8,4 ks/m2 stř. cca. 8,7 ks/m2 max. cca. 9,0 ks/m2 Rozměr: Krycí šířka: Krycí délka/laťování: Spotřeba tašek: Hmotnost: Minibalík: 4 ks cca. 4,4 kg Paleta: 192 ks Bezpečný sklon...22 Minimální sklon...12 Napojení na zeď zeď ss použitím podhřebenové větrací tašky tašky použitím podhřebenové větrací vůči srážkám (pokud není nutné provést další doplňková opatření na základě zvýšených požadavků). Minimální možný sklon pro skládanou střešní krytinu při provedení nejvyššího cca 38,2 kg/m2 stupně těsnosti je 10. Vhodný typ fólie je nutné vždy stanovit na základě skladby střechy a zvýšených požadavků na těsnost doplňkové hydroizolační vrstvy (DHV). Tabulku pro přesné stanovení tříd těsnosti DHV naleznete na Detail pultové střechy Detail střechy ukončení použitím pultové pultové tašky tašky ukončení střechy střechy ss použitím Poloviční taška Lomená taška Mansardová taška Všechny uvedené rozměry a hodnoty jsou orientační, vzhledem k přírodnímu materiálu krytiny CREATON jsou možné malé rozdíly v barvě a rozměrech tašky. Z toho důvodu je nutné si před rozlaťováním přeměřit krycí délku i šířku tašky dle Pravidel pro navrhování a provádění střech. Znázorněné nákresy jsou pouze schématické Detail pokládky bez pravé krajní tašky Detail pokládky bez levé krajní tašky s použitím tašky s dvojitou vlnou Poloviční taška Znázorněné nákresy jsou pouze schématické Detail pokládky krajní taška pravá Detail pokládky krajní taška levá
