1 STŘEŠNÍ SYSTÉM BRAMAC 7 Řešení pro šikmé střechy od sklonu 7 Člen MONIER GROUP

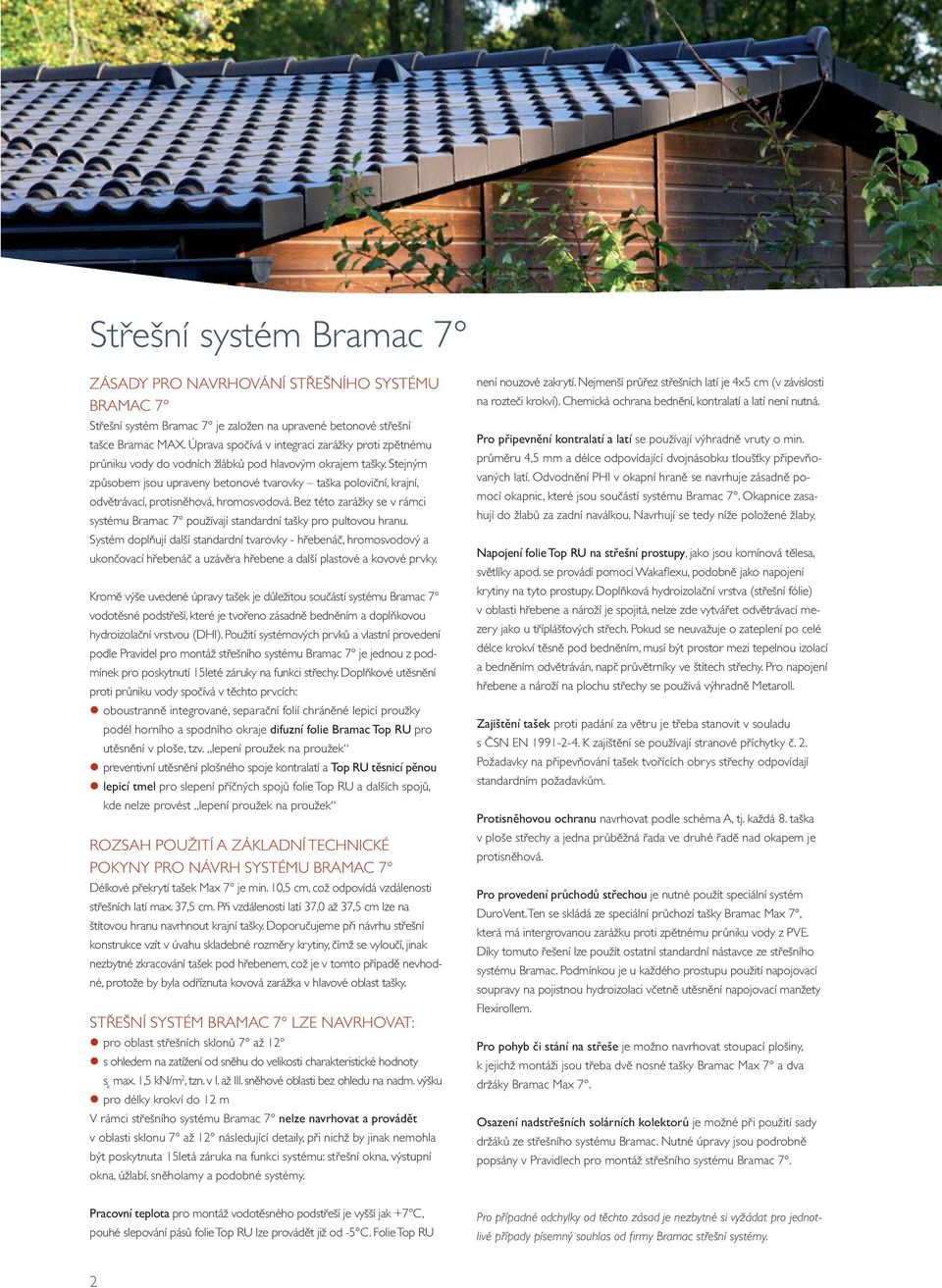

2 ZÁSADY PRO NAVRHOVÁNÍ STŘEŠNÍHO SYSTÉMU BRAMAC 7 Střešní systém Bramac 7 je založen na upravené betonové střešní tašce Bramac MAX. Úprava spočívá v integraci zarážky proti zpětnému průniku vody do vodních žlábků pod hlavovým okrajem tašky. Stejným způsobem jsou upraveny betonové tvarovky taška poloviční, krajní, odvětrávací, protisněhová, hromosvodová. Bez této zarážky se v rámci systému Bramac 7 používají standardní tašky pro pultovou hranu. Systém doplňují další standardní tvarovky - hřebenáč, hromosvodový a ukončovací hřebenáč a uzávěra hřebene a další plastové a kovové prvky. Kromě výše uvedené úpravy tašek je důležitou součástí systému Bramac 7 vodotěsné podstřeší, které je tvořeno zásadně bedněním a doplňkovou hydroizolační vrstvou (DHI). Použití systémových prvků a vlastní provedení podle Pravidel pro montáž střešního systému Bramac 7 je jednou z podmínek pro poskytnutí 15leté záruky na funkci střechy. Doplňkové utěsnění proti průniku vody spočívá v těchto prvcích: oboustranně integrované, separační folií chráněné lepicí proužky podél horního a spodního okraje difuzní folie Bramac Top RU pro utěsnění v ploše, tzv. lepení proužek na proužek preventivní utěsnění plošného spoje kontralatí a Top RU těsnicí pěnou lepicí tmel pro slepení příčných spojů folie Top RU a dalších spojů, kde nelze provést lepení proužek na proužek ROZSAH POUŽITÍ A ZÁKLADNÍ TECHNICKÉ POKYNY PRO NÁVRH SYSTÉMU BRAMAC 7 Délkové překrytí tašek Max 7 je min. 10,5 cm, což odpovídá vzdálenosti střešních latí max. 37,5 cm. Při vzdálenosti latí 37,0 až 37,5 cm lze na štítovou hranu navrhnout krajní tašky. Doporučujeme při návrhu střešní konstrukce vzít v úvahu skladebné rozměry krytiny, čímž se vyloučí, jinak nezbytné zkracování tašek pod hřebenem, což je v tomto případě nevhodné, protože by byla odříznuta kovová zarážka v hlavové oblast tašky. STŘEŠNÍ SYSTÉM BRAMAC 7 LZE NAVRHOVAT: pro oblast střešních sklonů 7 až 12 s ohledem na zatížení od sněhu do velikosti charakteristické hodnoty s k max. 1,5 kn/m 2, tzn. v I. až III. sněhové oblasti bez ohledu na nadm. výšku pro délky krokví do 12 m V rámci střešního systému Bramac 7 nelze navrhovat a provádět v oblasti sklonu 7 až 12 následující detaily, při nichž by jinak nemohla být poskytnuta 15letá záruka na funkci systému: střešní okna, výstupní okna, úžlabí, sněholamy a podobné systémy. není nouzové zakrytí. Nejmenší průřez střešních latí je 4x5 cm (v závislosti na rozteči krokví). Chemická ochrana bednění, kontralatí a latí není nutná. Pro připevnění kontralatí a latí se používají výhradně vruty o min. průměru 4,5 mm a délce odpovídající dvojnásobku tloušťky připevňovaných latí. Odvodnění PHI v okapní hraně se navrhuje zásadně pomocí okapnic, které jsou součástí systému Bramac 7. Okapnice zasahují do žlabů za zadní naválkou. Navrhují se tedy níže položené žlaby. Napojení folie Top RU na střešní prostupy, jako jsou komínová tělesa, světlíky apod. se provádí pomocí Wakafl exu, podobně jako napojení krytiny na tyto prostupy. Doplňková hydroizolační vrstva (střešní fólie) v oblasti hřebene a nároží je spojitá, nelze zde vytvářet odvětrávací mezery jako u tříplášťových střech. Pokud se neuvažuje o zateplení po celé délce krokví těsně pod bedněním, musí být prostor mezi tepelnou izolací a bedněním odvětráván, např. průvětrníky ve štítech střechy. Pro napojení hřebene a nároží na plochu střechy se používá výhradně Metaroll. Zajištění tašek proti padání za větru je třeba stanovit v souladu s ČSN EN K zajištění se používají stranové příchytky č. 2. Požadavky na připevňování tašek tvořících obrys střechy odpovídají standardním požadavkům. Protisněhovou ochranu navrhovat podle schéma A, tj. každá 8. taška v ploše střechy a jedna průběžná řada ve druhé řadě nad okapem je protisněhová. Pro provedení průchodů střechou je nutné použít speciální systém DuroVent. Ten se skládá ze speciální průchozí tašky Bramac Max 7, která má intergrovanou zarážku proti zpětnému průniku vody z PVE. Díky tomuto řešení lze použít ostatní standardní nástavce ze střešního systému Bramac. Podmínkou je u každého prostupu použití napojovací soupravy na pojistnou hydroizolaci včetně utěsnění napojovací manžety Flexirollem. Pro pohyb či stání na střeše je možno navrhovat stoupací plošiny, k jejichž montáži jsou třeba dvě nosné tašky Bramac Max 7 a dva držáky Bramac Max 7. Osazení nadstřešních solárních kolektorů je možné při použití sady držáků ze střešního systému Bramac. Nutné úpravy jsou podrobně popsány v Pravidlech pro montáž střešního systému Bramac 7. Pracovní teplota pro montáž vodotěsného podstřeší je vyšší jak +7 C, pouhé slepování pásů folie Top RU lze provádět již od -5 C. Folie Top RU Pro případné odchylky od těchto zásad je nezbytné si vyžádat pro jednotlivé případy písemný souhlas od fi rmy Bramac střešní systémy. 2

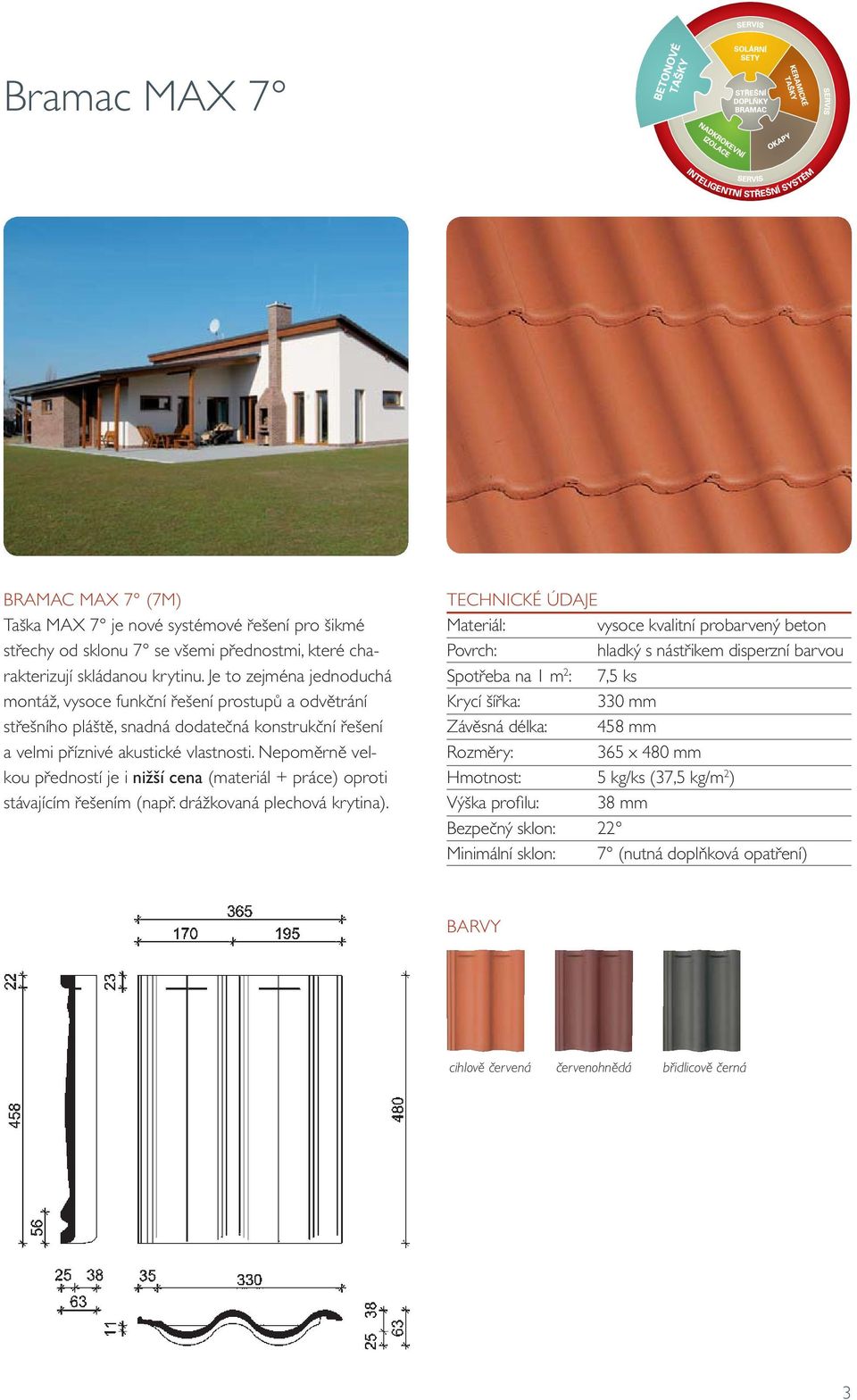

3 Bramac MAX 7 BRAMAC MAX 7 (7M) Taška MAX 7 je nové systémové řešení pro šikmé střechy od sklonu 7 se všemi přednostmi, které charakterizují skládanou krytinu. Je to zejména jednoduchá montáž, vysoce funkční řešení prostupů a odvětrání střešního pláště, snadná dodatečná konstrukční řešení a velmi příznivé akustické vlastnosti. Nepoměrně velkou předností je i nižší cena (materiál + práce) oproti stávajícím řešením (např. drážkovaná plechová krytina). TECHNICKÉ ÚDAJE Materiál: vysoce kvalitní probarvený beton Povrch: hladký s nástřikem disperzní barvou Spotřeba na 1 m 2 : 7,5 ks Krycí šířka: 330 mm Závěsná délka: 458 mm Rozměry: 365 x 480 mm Hmotnost: 5 kg/ks (37,5 kg/m 2 ) Výška profi lu: 38 mm Bezpečný sklon: 22 Minimální sklon: 7 (nutná doplňková opatření) BARVY cihlově červená červenohnědá břidlicově černá 3

4 4

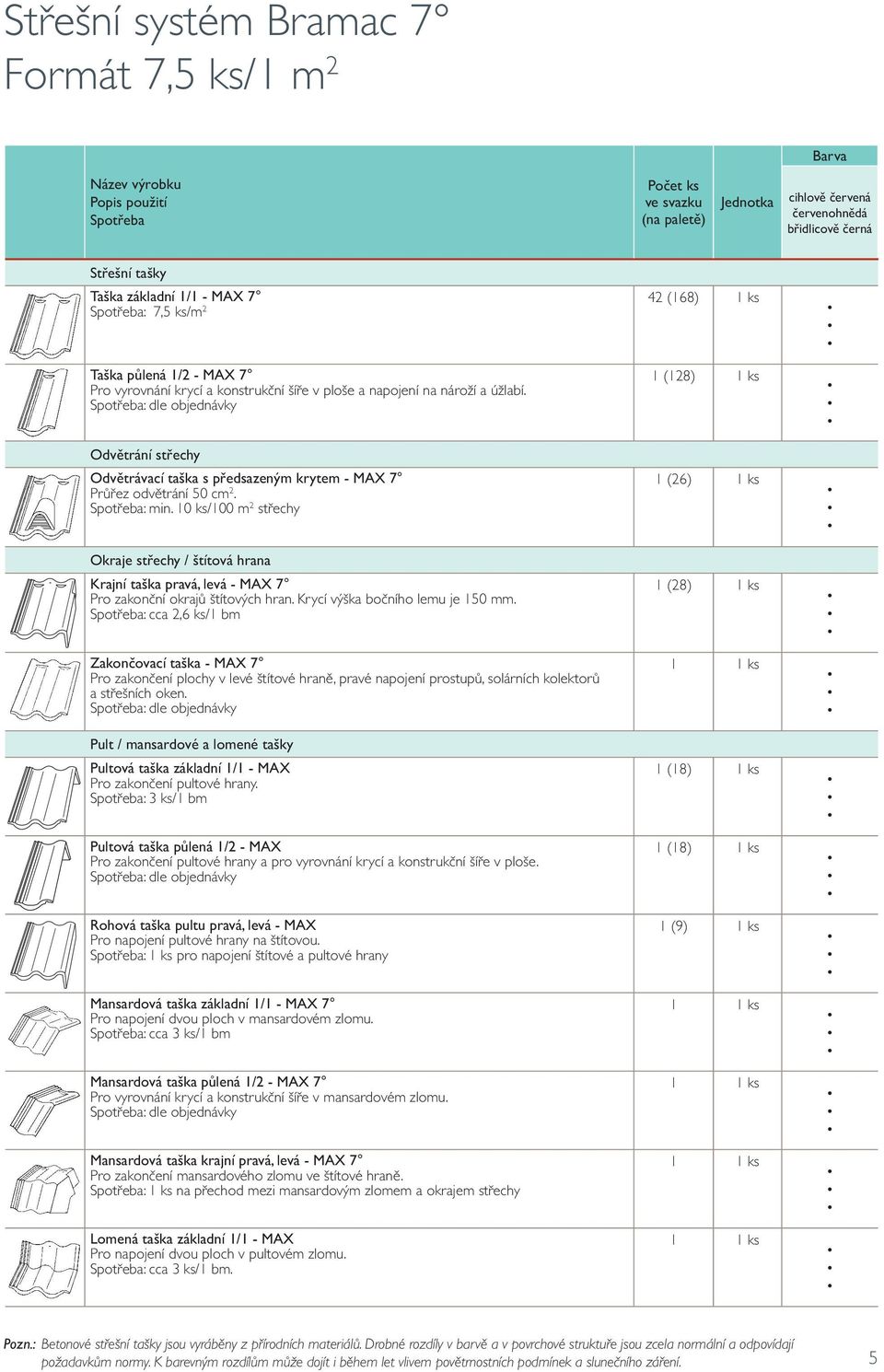

5 Formát 7,5 ks/1 m 2 Barva Název výrobku Popis použití Spotřeba Počet ks ve svazku (na paletě) Jednotka cihlově červená červenohnědá břidlicově černá Střešní tašky Taška základní 1/1 - MAX 7 Spotřeba: 7,5 ks/m 2 Taška půlená 1/2 - MAX 7 Pro vyrovnání krycí a konstrukční šíře v ploše a napojení na nároží a úžlabí. Spotřeba: dle objednávky Odvětrání střechy Odvětrávací taška s předsazeným krytem - MAX 7 Průřez odvětrání 50 cm 2. Spotřeba: min. 10 ks/100 m 2 střechy Okraje střechy / štítová hrana Krajní taška pravá, levá - MAX 7 Pro zakonční okrajů štítových hran. Krycí výška bočního lemu je 150 mm. Spotřeba: cca 2,6 ks/1 bm Zakončovací taška - MAX 7 Pro zakončení plochy v levé štítové hraně, pravé napojení prostupů, solárních kolektorů a střešních oken. Spotřeba: dle objednávky Pult / mansardové a lomené tašky Pultová taška základní 1/1 - MAX Pro zakončení pultové hrany. Spotřeba: 3 ks/1 bm Pultová taška půlená 1/2 - MAX Pro zakončení pultové hrany a pro vyrovnání krycí a konstrukční šíře v ploše. Spotřeba: dle objednávky Rohová taška pultu pravá, levá - MAX Pro napojení pultové hrany na štítovou. Spotřeba: pro napojení štítové a pultové hrany Mansardová taška základní 1/1 - MAX 7 Pro napojení dvou ploch v mansardovém zlomu. Spotřeba: cca 3 ks/1 bm Mansardová taška půlená 1/2 - MAX 7 Pro vyrovnání krycí a konstrukční šíře v mansardovém zlomu. Spotřeba: dle objednávky Mansardová taška krajní pravá, levá - MAX 7 Pro zakončení mansardového zlomu ve štítové hraně. Spotřeba: na přechod mezi mansardovým zlomem a okrajem střechy Lomená taška základní 1/1 - MAX Pro napojení dvou ploch v pultovém zlomu. Spotřeba: cca 3 ks/1 bm. 42 (168) 1 (128) 1 (26) 1 (28) 1 (18) 1 (18) 1 (9) Pozn.: Betonové střešní tašky jsou vyráběny z přírodních materiálů. Drobné rozdíly v barvě a v povrchové struktuře jsou zcela normální a odpovídají požadavkům normy. K barevným rozdílům může dojít i během let vlivem povětrnostních podmínek a slunečního záření. 5

6 Formát 7,5 ks/1 m 2 Barva Název výrobku Popis použití Spotřeba Počet ks ve svazku (na paletě) Jednotka cihlově červená červenohnědá břidlicově černá Pult / mansardové a lomené tašky Lomená taška půlená 1/2 - MAX Pro vyrovnání krycí a konstrukční šíře v pultovém zlomu. Spotřeba: dle objednávky Lomená taška krajní pravá, levá - MAX Pro zakončení pultového zlomu ve štítové hraně. Spotřeba: na přechod mezi pultovým zlomem a okrajem střechy Okapní hrana Dvojdílná okapnice pro MAX 7 Spodní okapnice pro odvodnění DHV do žlabu, horní okapnice chrání okapní lať. Spotřeba: 1ks (sada) / 2 bm sada sada Hřeben / nároží Hřebenáč s jednou příchytkou Pro pokrývání hřebene a nároží. Spotřeba: cca 2,5 ks/1 bm Koncový hřebenáč s jedním hřebem Pro spodní zakončení nároží. Spotřeba: /zakončení nároží Rozdělovací hřebenáč s jedním hřebem Pro napojení hřebene a dvou nároží. Spotřeba: pro napojení 1 hřebene a 2 nároží. Pro sklony střech 15 až 55. Rozdělovací hřebenáč - typ T 220 levý a pravý se dvěma příchytkami Pro kolmé napojení dvou hřebenů v jedné rovině. Spotřeba: pro spojení 3 hřebenů Rozdělovací hřebenáč - typ T 250 levý a pravý s jednou příchytkou. Pro kolmé napojení dvou hřebenů v jedné rovině. Spotřeba: pro spojení 3 hřebenů Rozdělovací hřebenáč - typ X s dvěma příchytkami Pro kolmé napojení dvou protínajících se hřebenů v jedné rovině. Spotřeba: pro spojení 4 hřebenů Rozdělovací hřebenáč - typ XS s jedním hřebem Pro napojení čtyř nároží. Spotřeba: pro 4 nároží Uzávěra hřebene betonová s jednou příchytkou Pro zakončení hřebene sedlových střech. Spotřeba: pro zakončení hřebene Uzávěra hřebene PVC Pro zakončení hřebene sedlových střech. Spotřeba: pro zakončení hřebene 1 (108) 1 (100) 1 (40) 1 (60) 60 6 Pozn.: Chybí-li prvek v červenohnědé barvě, doporučujeme použít barvu tmavohnědou

7 Formát 7,5 ks/1 m 2 Barva Název výrobku Popis použití Spotřeba Počet ks ve svazku (na paletě) Jednotka cihlově červená červenohnědá břidlicově černá Hřeben / nároží Příchytka hřebenáče Pro bezpečné připevnění hřebenáčů k hřebenové/nárožní lati. Spotřeba: /hřebenáč Hřeb pro koncový a rozdělovací hřebenáč Pro připevnění koncového, rozdělovacího a XS hřebenáče a k připevnění rohové tašky pultu levé. Spotřeba: /připevnění Ochrana proti sesuvu sněhu Odvětrávací taška s předsazeným krytem - MAX 7 Ochrana střešních prvků před poškozením vlivem sesuvu sněhu. Spotřeba: 1,3 ks/m 2 dle polohy a sklonu střechy. Pohyb po střeše Nosná taška stoupací plošiny (bez držáku) - MAX 7 Bezpečný základ pro držák a stoupací plošinu. Spotřeba: 2 ks/plošina Držák stoupací plošiny - MAX 7 Slouží k upevnění stoupací plošiny k nosné tašce a umožňuje její vyrovnání do vodorovné polohy. Spotřeba: 2 ks/plošina Stoupací plošina š. 41 cm Umožňuje pohyb po střeše. Hliníková plošina o rozměru 410 x 250 mm. Spotřeba: dle objednávky Stoupací plošina š. 88 cm Umožňuje pohyb po střeše. Hliníková plošina o rozměru 880 x 250 mm. Spotřeba: dle objednávky Taška bezpečnostního háku (taška s výřezem) - MAX 7 Umožňuje prostup bezpečnostního háku krytinou. Spotřeba: k jedné sadě bezpečnostního háku Sada bezpečnostního háku (bez tašky) K zavěšení žebříku nebo prostředků individuální ochrany proti pádu (40) 1 (20) černá Prostupy střechou Komplet odvětrání DuroVent - MAX 7 (Js 100, Js 125) Slouží k prostupu stoupacího potrubí pro odvětrání kanalizace. Skládá se z: Kryt nástavce DuroVent K zakrytí nástavce Durovent. Kryt nástavce je z plastu. Spotřeba: na nástavec DuroVent Nástavec DuroVent Pro odvětrání kanalizace. Nástavec DuroVent je z plastu. Spotřeba: /průchozí taška 1 komplet Pozn.: Chybí-li prvek v červenohnědé barvě, doporučujeme použít barvu tmavohnědou 7

8 Formát 7,5 ks/1 m 2 Barva Název výrobku Popis použití Spotřeba Počet ks ve svazku (na paletě) Jednotka cihlově červená červenohnědá břidlicově černá Prostupy střechou Napojovací trubka DuroVent (Js 100, Js 125) Umožňuje prostup odvětrání kolmý na střešní rovinu. Napojovací trubka je z plastu. Spotřeba: /průchozí taška. černá Průchozí taška DuroVent - MAX 7 Základní prvek systému prostupů DuroVent. Průchozí taška je z plastu. Spotřeba: /prostup Komplet pro sanitární odvětrání DuroVent - MAX 7 (Js 100, Js 125) Slouží k prostupu stoupacího potrubí pro odvětrání sanity. Skládá se z: Kryt sanitárního nástavce DuroVent K zakrytí sanitárního nástavce Durovent. Kryt sanitárního nástavce je z plastu. Spotřeba: /sanitární nástavec DuroVent Sanitární nástavec DuroVent Pro odvětrání koupelen, digestoří apod. Sanitární nástavec je z plastu. Spotřeba: /průchozí taška Napojovací trubka DuroVent (Js 100, Js 125) Umožňuje prostup odvětrání kolmý na střešní rovinu. Napojovací trubka je z plastu. Spotřeba: /průchozí taška 1 komplet černá Průchozí taška DuroVent - MAX 7 Základní prvek systému prostupů DuroVent. Průchozí taška je z plastu. Spotřeba: /prostup Komplet pro anténu DuroVent - MAX 7 Slouží k prostupu tyče antény nebo paraboly satelitu. Skládá se z: Anténní nástavec (Ø mm) Anténní nástavec je z plastu. Spotřeba: /průchozí taška Průchozí taška DuroVent - MAX 7 Základní prvek systému prostupů DuroVent. Průchozí taška je z plastu. Spotřeba: /prostup Komplet pro odkouření turbokotle DuroVent - MAX 7 Slouží k prostupu vlastního dvoutrubkového vývodu odkouření plynových kotlů u nějž vnitřní plášť nemá vyšší teplotu než 85. Skládá se z: Nástavec pro odkouření turbokotle (Ø 116, 128 mm) K prostupu dvouplášťové trubky odkouření turbokotle. V průměrech 116 a 128 mm. Nástavec je z plastu. Spotřeba: /prostupová taška Průchozí taška DuroVent - MAX 7 Základní prvek systému prostupů DuroVent. Průchozí taška je z plastu. Spotřeba: /prostup 1 komplet 1 komplet 8

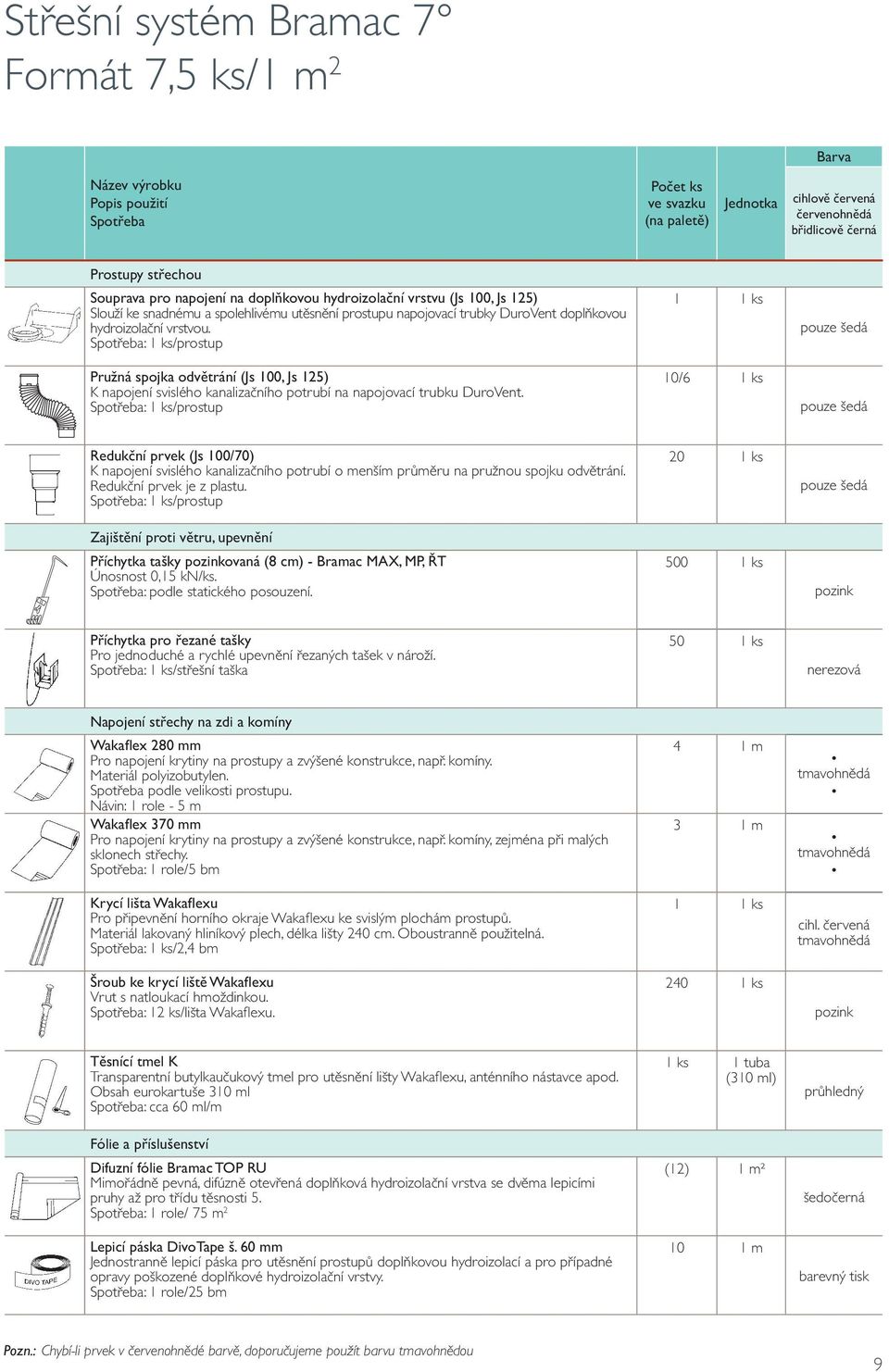

9 Formát 7,5 ks/1 m 2 Barva Název výrobku Popis použití Spotřeba Počet ks ve svazku (na paletě) Jednotka cihlově červená červenohnědá břidlicově černá Prostupy střechou Souprava pro napojení na doplňkovou hydroizolační vrstvu (Js 100, Js 125) Slouží ke snadnému a spolehlivému utěsnění prostupu napojovací trubky DuroVent doplňkovou hydroizolační vrstvou. Spotřeba: /prostup Pružná spojka odvětrání (Js 100, Js 125) K napojení svislého kanalizačního potrubí na napojovací trubku DuroVent. Spotřeba: /prostup 10/6 pouze šedá pouze šedá Redukční prvek (Js 100/70) K napojení svislého kanalizačního potrubí o menším průměru na pružnou spojku odvětrání. Redukční prvek je z plastu. Spotřeba: /prostup Zajištění proti větru, upevnění Příchytka tašky pozinkovaná (8 cm) - Bramac MAX, MP, ŘT Únosnost 0,15 kn/ks. Spotřeba: podle statického posouzení pouze šedá pozink Příchytka pro řezané tašky Pro jednoduché a rychlé upevnění řezaných tašek v nároží. Spotřeba: /střešní taška 50 nerezová Napojení střechy na zdi a komíny Wakafl ex 280 mm Pro napojení krytiny na prostupy a zvýšené konstrukce, např. komíny. Materiál polyizobutylen. Spotřeba podle velikosti prostupu. Návin: 1 role - 5 m Wakafl ex 370 mm Pro napojení krytiny na prostupy a zvýšené konstrukce, např. komíny, zejména při malých sklonech střechy. Spotřeba: 1 role/5 bm Krycí lišta Wakafl exu Pro připevnění horního okraje Wakafl exu ke svislým plochám prostupů. Materiál lakovaný hliníkový plech, délka lišty 240 cm. Oboustranně použitelná. Spotřeba: /2,4 bm Šroub ke krycí liště Wakafl exu Vrut s natloukací hmoždinkou. Spotřeba: 12 ks/lišta Wakafl exu. 4 1 m 3 1 m 240 cihl. červená pozink Těsnící tmel K Transparentní butylkaučukový tmel pro utěsnění lišty Wakafl exu, anténního nástavce apod. Obsah eurokartuše 310 ml Spotřeba: cca 60 ml/m Fólie a příslušenství Difuzní fólie Bramac TOP RU Mimořádně pevná, difúzně otevřená doplňková hydroizolační vrstva se dvěma lepicími pruhy až pro třídu těsnosti 5. Spotřeba: 1 role/ 75 m 2 Lepicí páska DivoTape š. 60 mm Jednostranně lepicí páska pro utěsnění prostupů doplňkovou hydroizolací a pro případné opravy poškozené doplňkové hydroizolační vrstvy. Spotřeba: 1 role/25 bm 1 tuba (310 ml) (12) 1 m² 10 1 m průhledný šedočerná barevný tisk Pozn.: Chybí-li prvek v červenohnědé barvě, doporučujeme použít barvu tmavohnědou 9

10 Formát 7,5 ks/1 m 2 Barva Název výrobku Popis použití Spotřeba Počet ks ve svazku (na paletě) Jednotka cihlově červená červenohnědá břidlicově černá Fólie a příslušenství Těsnicí pěna pod kontralatě K utěsnění spáry mezi doplňkovou hydroizolační vrstvou a kontralatí. Spotřeba: 1 tuba/40-50 bm 10 (tuba) šedočerná Lepicí tmel pro fólie Bramac Top a Top RU Pro slepení pásů fólií Bramac Top a Top RU. Spotřeba: dle potřeby (cca 20 bm/ tuba) 12 šedočerná Flexiroll šíře 88 mm Tvárná lepicí páska pro vnitřní utěsnění prostupů doplňkové hydroizolační vrstvy. Spotřeba: 1 role/5 bm 6 1 m šedočerná Držák latě (pro hřeben a nároží) Pro připevnění hřebenové/nárožní latě. Materiál pozinkovaná ocel. Spotřeba na hřeben na každou vazbu, na nároží: /0,6 m 300 (2 400) Připevnění hromosvodu Hromosvodová taška - MAX 7 Pro upevnění vodiče hromosvodu bez potřeby úpravy tašek. Spotřeba: cca /1 bm Hromosvodový hřebenáč s jednou příchytkou Pro upevnění vodiče hromosvodu na hřebeni a nároží. Spotřeba: cca /0,8 bm Nástavec pro příčné vedení hromosvodu Pro vedení vodiče podél pultové hrany. Dodává se s nerezovým šroubem M8. Spotřeba: /1 bm 1 (24) 1 (33) 10 balení (10 ks) nerez 10

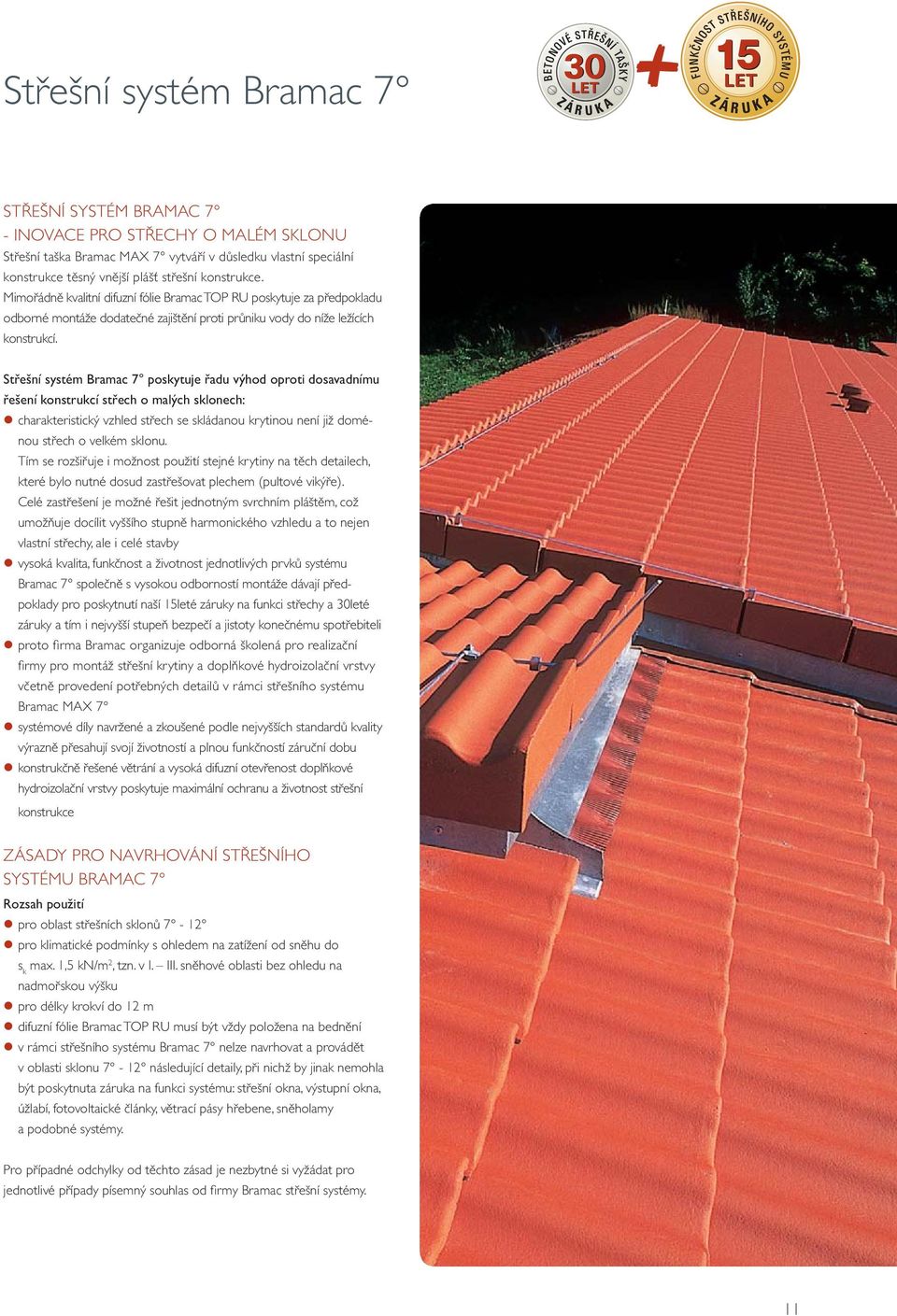

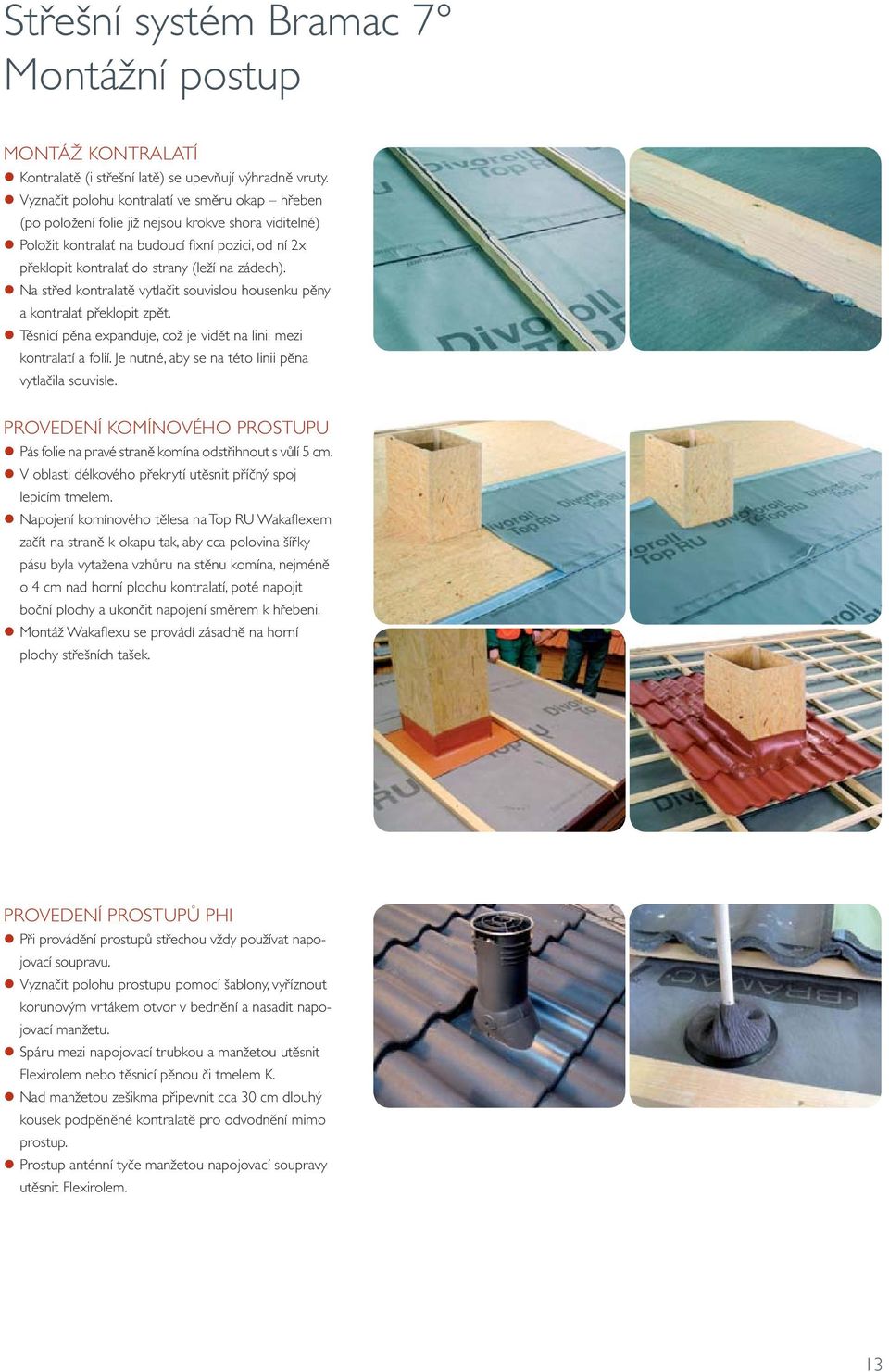

11 STŘEŠNÍ SYSTÉM BRAMAC 7 - INOVACE PRO STŘECHY O MALÉM SKLONU Střešní taška Bramac MAX 7 vytváří v důsledku vlastní speciální konstrukce těsný vnější plášť střešní konstrukce. Mimořádně kvalitní difuzní fólie Bramac TOP RU poskytuje za předpokladu odborné montáže dodatečné zajištění proti průniku vody do níže ležících konstrukcí. Střešní systém Bramac 7 poskytuje řadu výhod oproti dosavadnímu řešení konstrukcí střech o malých sklonech: charakteristický vzhled střech se skládanou krytinou není již doménou střech o velkém sklonu. Tím se rozšiřuje i možnost použití stejné krytiny na těch detailech, které bylo nutné dosud zastřešovat plechem (pultové vikýře). Celé zastřešení je možné řešit jednotným svrchním pláštěm, což umožňuje docílit vyššího stupně harmonického vzhledu a to nejen vlastní střechy, ale i celé stavby vysoká kvalita, funkčnost a životnost jednotlivých prvků systému Bramac 7 společně s vysokou odborností montáže dávají předpoklady pro poskytnutí naší 15leté záruky na funkci střechy a 30leté záruky a tím i nejvyšší stupeň bezpečí a jistoty konečnému spotřebiteli proto fi rma Bramac organizuje odborná školená pro realizační fi rmy pro montáž střešní krytiny a doplňkové hydroizolační vrstvy včetně provedení potřebných detailů v rámci střešního systému Bramac MAX 7 systémové díly navržené a zkoušené podle nejvyšších standardů kvality výrazně přesahují svojí životností a plnou funkčností záruční dobu konstrukčně řešené větrání a vysoká difuzní otevřenost doplňkové hydroizolační vrstvy poskytuje maximální ochranu a životnost střešní konstrukce ZÁSADY PRO NAVRHOVÁNÍ STŘEŠNÍHO SYSTÉMU BRAMAC 7 Rozsah použití pro oblast střešních sklonů 7-12 pro klimatické podmínky s ohledem na zatížení od sněhu do s k max. 1,5 kn/m 2, tzn. v I. III. sněhové oblasti bez ohledu na nadmořskou výšku pro délky krokví do 12 m difuzní fólie Bramac TOP RU musí být vždy položena na bednění v rámci střešního systému Bramac 7 nelze navrhovat a provádět v oblasti sklonu 7-12 následující detaily, při nichž by jinak nemohla být poskytnuta záruka na funkci systému: střešní okna, výstupní okna, úžlabí, fotovoltaické články, větrací pásy hřebene, sněholamy a podobné systémy. Pro případné odchylky od těchto zásad je nezbytné si vyžádat pro jednotlivé případy písemný souhlas od fi rmy Bramac střešní systémy. 11

12 Vodotěsné podstřeší PROVEDENÍ OKAPNÍ HRANY A POLOŽENÍ FOLIE BRAMAC TOP - RU Žlabové háky zadlabat do bednění. Namontovat žlaby. Položit spodní okapnici. Folie Bramac Top RU se pokládá na bednění rovnoběžně s okapní hranou, potiskem vzhůru a probíhá pod kontralatěmi. Pás folie vždy odvinovat od levého okraje střechy tak, aby spodní lepicí proužek byl na rubu folie a horní na líci. První pás folie leží na okapnici, spodní okraj pásu lícuje se spodním okrajem bednění. Přichycení pásu se provádí sponkami podél horního okraje v oblasti překrytí. Vodorovný spoj dvou pásů folie se provádí pomocí integrovaných lepicích pásků. Lepené spoje folie Bramac Top RU již nelze rozlepit. Došlo by ke zničení fólie! DVOJITÁ OKAPNICE SYSTÉMU BRAMAC 7 Součástí systému Bramac 7 je dvojitá okapnice. Spodní okapnice zasahuje cca do 1/3 šířky žlabu od zadní naválky. Délkové překrytí fólie Top - RU přes okapnici je cca cm. horní část okapnice větrací pás větrací mřížka cm spodní část okapnice krokev POUŽITÍ LEPICÍHO TMELU Všechny přesahy, např. vodorovné spoje, kde chybí jeden lepicí proužek, se musí utěsnit těsnicím tmelem. Příčný spoj dvou pásů folie se provádí s přesahem minimálně 12 cm pomocí lepicího tmelu. Svislý spoj dvou pásů fólie se slepí lepicím tmelem. Pokud svislý spoj není zakrytý kontralatí, musí se spoj utěsnit dvěmi housenkami lepicího tmelu. U podélných spojů pásů folie v případech, kdy chybí jeden nebo oba lepicí proužky (hřeben, nároží). 12

13 Montážní postup MONTÁŽ KONTRALATÍ Kontralatě (i střešní latě) se upevňují výhradně vruty. Vyznačit polohu kontralatí ve směru okap hřeben (po položení folie již nejsou krokve shora viditelné) Položit kontralať na budoucí fi xní pozici, od ní 2x překlopit kontralať do strany (leží na zádech). Na střed kontralatě vytlačit souvislou housenku pěny a kontralať překlopit zpět. Těsnicí pěna expanduje, což je vidět na linii mezi kontralatí a folií. Je nutné, aby se na této linii pěna vytlačila souvisle. PROVEDENÍ KOMÍNOVÉHO PROSTUPU Pás folie na pravé straně komína odstřihnout s vůlí 5 cm. V oblasti délkového překrytí utěsnit příčný spoj lepicím tmelem. Napojení komínového tělesa na Top RU Wakafl exem začít na straně k okapu tak, aby cca polovina šířky pásu byla vytažena vzhůru na stěnu komína, nejméně o 4 cm nad horní plochu kontralatí, poté napojit boční plochy a ukončit napojení směrem k hřebeni. Montáž Wakafl exu se provádí zásadně na horní plochy střešních tašek. PROVEDENÍ PROSTUPŮ PHI Při provádění prostupů střechou vždy používat napojovací soupravu. Vyznačit polohu prostupu pomocí šablony, vyříznout korunovým vrtákem otvor v bednění a nasadit napojovací manžetu. Spáru mezi napojovací trubkou a manžetou utěsnit Flexirolem nebo těsnicí pěnou či tmelem K. Nad manžetou zešikma připevnit cca 30 cm dlouhý kousek podpěněné kontralatě pro odvodnění mimo prostup. Prostup anténní tyče manžetou napojovací soupravy utěsnit Flexirolem. 13

14 Provedení detailů PROVEDENÍ PULTU 37,5 cm 37,5 cm 37,5 cm 28,7 cm VL VL VL VL - 8,8 cm taška pultu základní oplechování VZDÁLENOST LATÍ VL = 38,0 cm VL pozednice větrací pás větrací pás kontralať pojistná izolace TOP RU bednění Detail pultové střechy s odvětráním v bednění Vzdálenost první latě od okapní hrany je 38 cm, každá další lať je umístěna variabilně ve vzdálenosti 37-37,5 cm PROVEDENÍ OKAPNÍ HRANY větrací mřížka horní část okapnice cm větrací pás větrací pás spodní část okapnice krokev kontralať pojistná izolace TOP RU bednění pozednice Detail odvodnění pojistné hydroizolace do žlabu PROVEDENÍ NÁROŽÍ lať hřebenáč příchytka hřebenáče nárožní lať držák latě Metalroll Bramac MAX 7 krokev nárožní krokev kontralať pojistná izolace TOP RU bednění Odvětrání nároží provádíme výhradně větracím pásem Metalroll 14

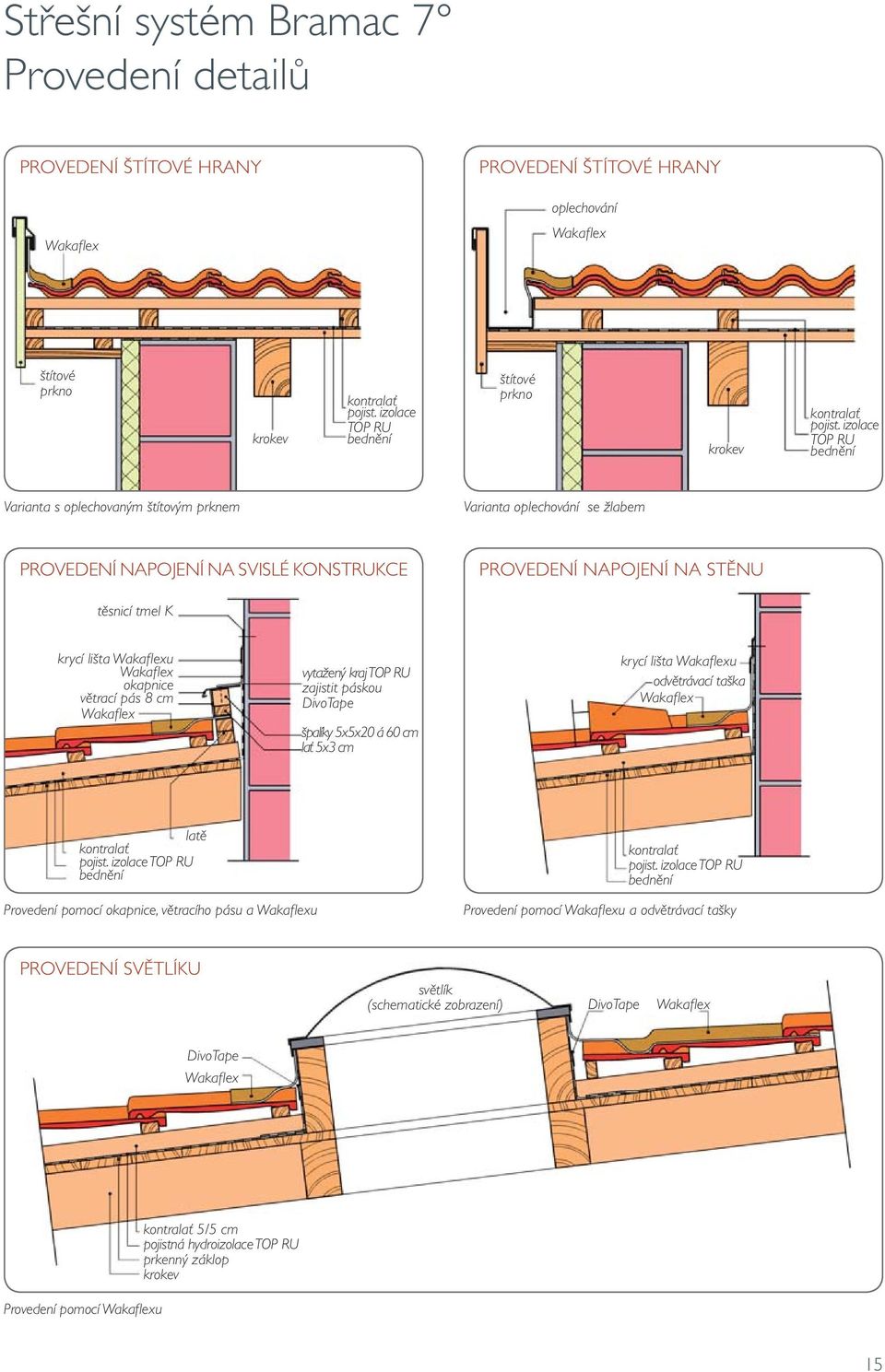

15 Provedení detailů PROVEDENÍ ŠTÍTOVÉ HRANY Wakafl ex PROVEDENÍ ŠTÍTOVÉ HRANY oplechování Wakafl ex štítové prkno krokev kontralať pojist. izolace TOP RU bednění štítové prkno krokev kontralať pojist. izolace TOP RU bednění Varianta s oplechovaným štítovým prknem Varianta oplechování se žlabem PROVEDENÍ NAPOJENÍ NA SVISLÉ KONSTRUKCE PROVEDENÍ NAPOJENÍ NA STĚNU těsnicí tmel K krycí lišta Wakafl exu Wakafl ex okapnice větrací pás 8 cm Wakafl ex vytažený kraj TOP RU zajistit páskou DivoTape špalíky 5x5x20 á 60 cm lať 5x3 cm krycí lišta Wakafl exu odvětrávací taška Wakafl ex latě kontralať pojist. izolace TOP RU bednění kontralať pojist. izolace TOP RU bednění Provedení pomocí okapnice, větracího pásu a Wakafl exu Provedení pomocí Wakafl exu a odvětrávací tašky PROVEDENÍ SVĚTLÍKU světlík (schematické zobrazení) DivoTape Wakafl ex DivoTape Wakafl ex kontralať 5/5 cm pojistná hydroizolace TOP RU prkenný záklop krokev Provedení pomocí Wakafl exu 15
